CNA

Systemowe gwoździe do złączy ciesielskich

Systemowe gwoździe pierścieniowe CNA są łącznikami przeznaczonymi do mocowania złączy ciesielskich do drewna.

Oznaczenie CE
ETA
Klasa użytkowania 2
Ocynk elektrolityczny 12µm
Solid Wood

Szczegóły produktu

Właściwości

Materiał

  • Stal węglowa C9D lub C10D.
  • Cynkowany elektrolitycznie. Grubość warstwy cynku wynosi min. 12 μm

Właściwości

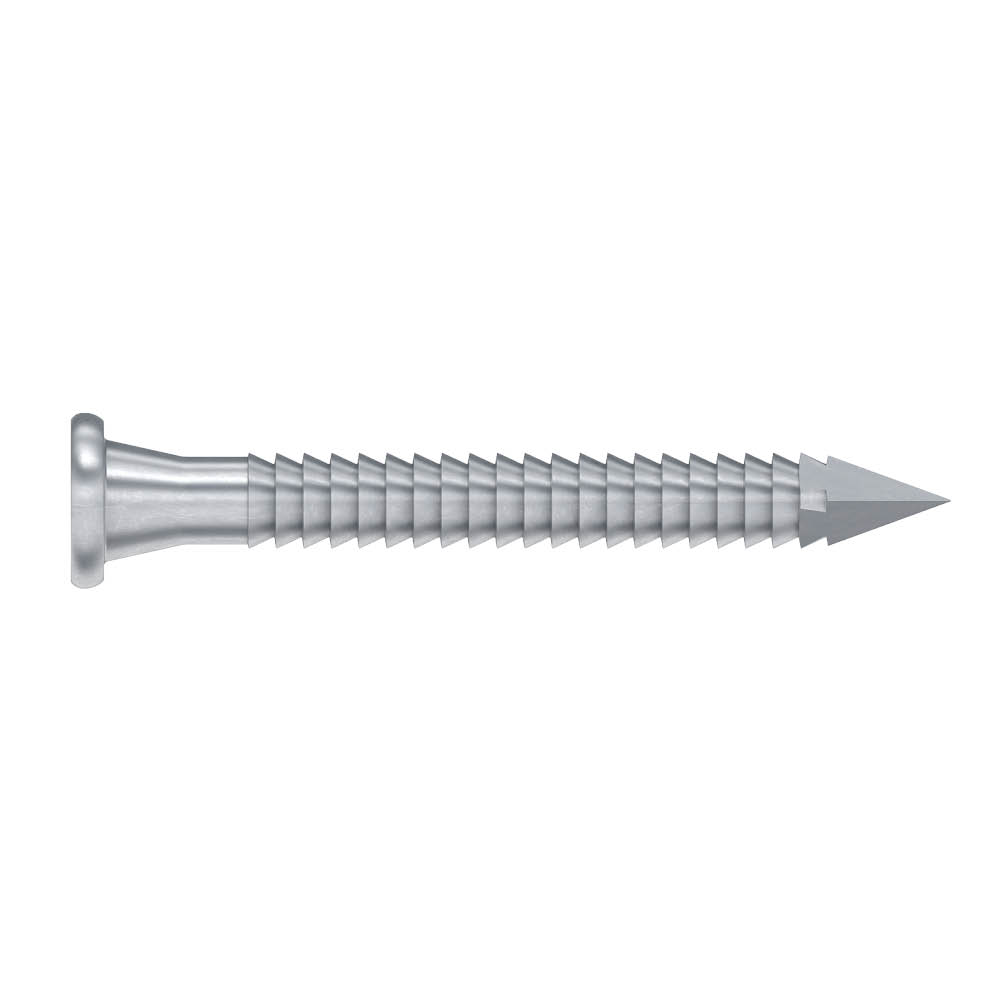

  • Specjalnie profilowane pierścienie
  • Duża wytrzymałość na wyrywanie

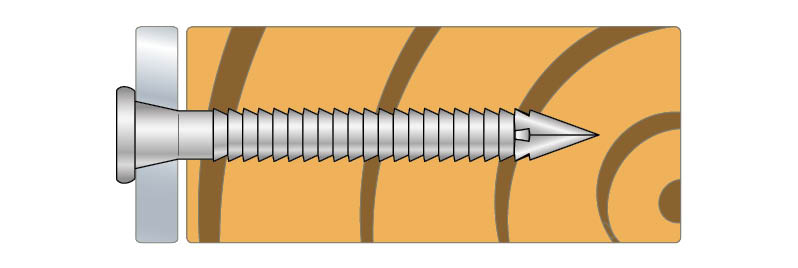

  • Stożkowe poszerzenie średnicy trzpienie pod główką gwoździa minimalizuje początkowe przemieszczenia w momencie pojawienia się obciążenia
  • Trwałe i stabilne połączenie

Zastosowanie

Zastosowanie

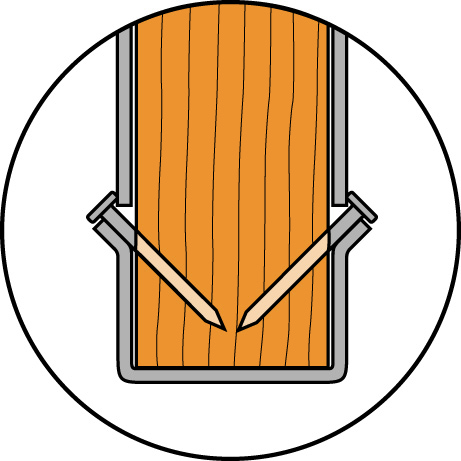

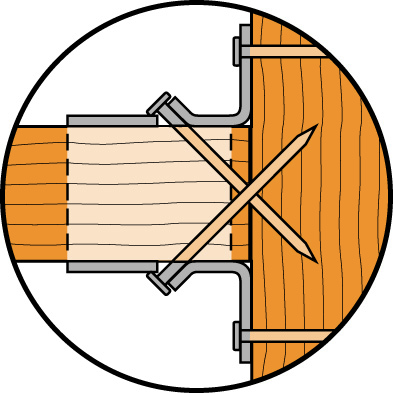

Do złączy ciesielskich
Zastosowanie gwoździ CNA (lub wkrętów CSA) jest warunkiem koniecznym dla uzyskania pełnej nośności połączenie z użyciem złączy ciesielskich Simpson Strong-Tie

Dane techniczne

Wymiary

Wymiary produktu i nośności charakterystyczne

Referencje Wymiary łącznika [mm]
l d dh ht
CNA2.5x35----
CNA3.4x60----
CNA3.7X50503.77.41.4
CNA4.0X3535471.5
CNA4.0X4040471.5
CNA4.0X5050471.5
CNA4.0X6060471.5
CNA4.0X7575471.5
CNA4.0X100100471.5
CNA3.1x22----

Nośności podane w tabeli dotyczą złączy stalowych o grubości 2 mm i drewna klasy C24. W przypadku innej grubości złącza lub klasy drewna należy zapoznać się z ETA-04/0013.

Właściwości charakterystyczne -ETA-04/0013

Referencje Nośności charakterystyczne na ścinanie Flat, k / grubość materiału [kN] Nośności charakterystyczne na wyrywanie Fax,k [kN]
1,2 mm 1,5 - 2,0 mm 2,5 - 4,0 mm
CNA2.5x35----
CNA3.4x60----
CNA3.7X501.91.91.90.9
CNA4.0X351.71.71.60.6
CNA4.0X401.91.91.80.7
CNA4.0X502.22.22.21
CNA4.0X602.42.42.41.2
CNA4.0X752.52.52.51.5
CNA4.0X1002.52.52.51.4
CNA3.1x22----

Więcej szczegółów można znaleźć w  ETA
Podane wartości są oparte na gęstości drewna wynoszącej 350 kg / m3

Aprobaty i Deklaracje

Deklaracja Właściwości Użytkowych (DoP)
