EA

Złącze montażowe ze wzmocnieniem

Kątowniki typu EA to klasyczna grupa złączy kątowych o bardzo dużym zakresie asortymentowym.
Jest praktycznym złączem montażowym używanym w pracach ciesielskich lub w pracach stolarskich. Mogą być zastosowane w wielu rozwiązaniach dla DIY.

Karta techniczna
Klasa użytkowania 2
Klasa użytkowania 2
EPD
EPD
Stal ocynkowana ogniowo metodą Sendzimira
Stal ocynkowana ogniowo metodą Sendzimira
Środowisko wewnętrzne
Środowisko wewnętrzne

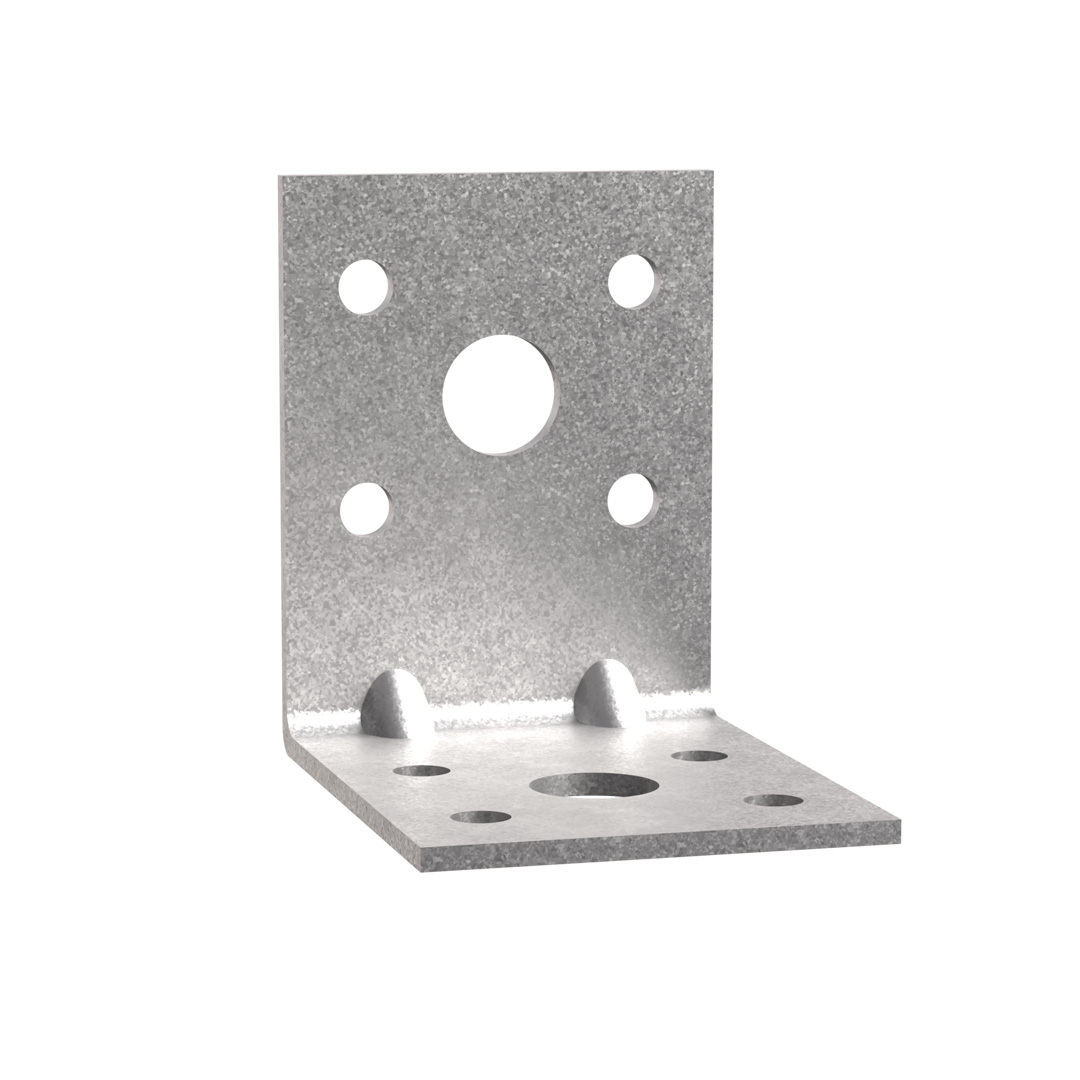

EA main image

Szczegóły produktu

Obrazy

.
.
EA444/2

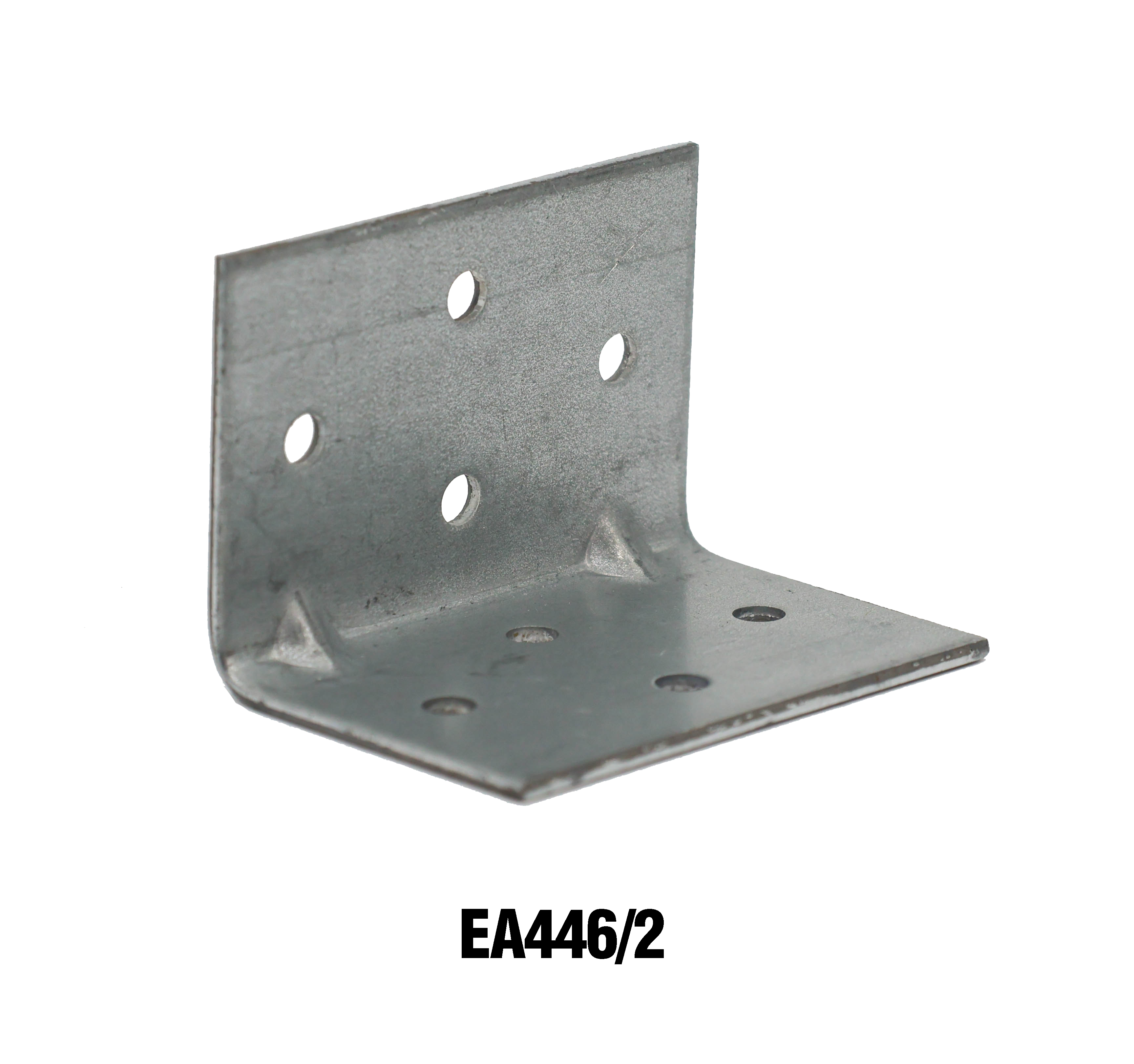

EA446/2

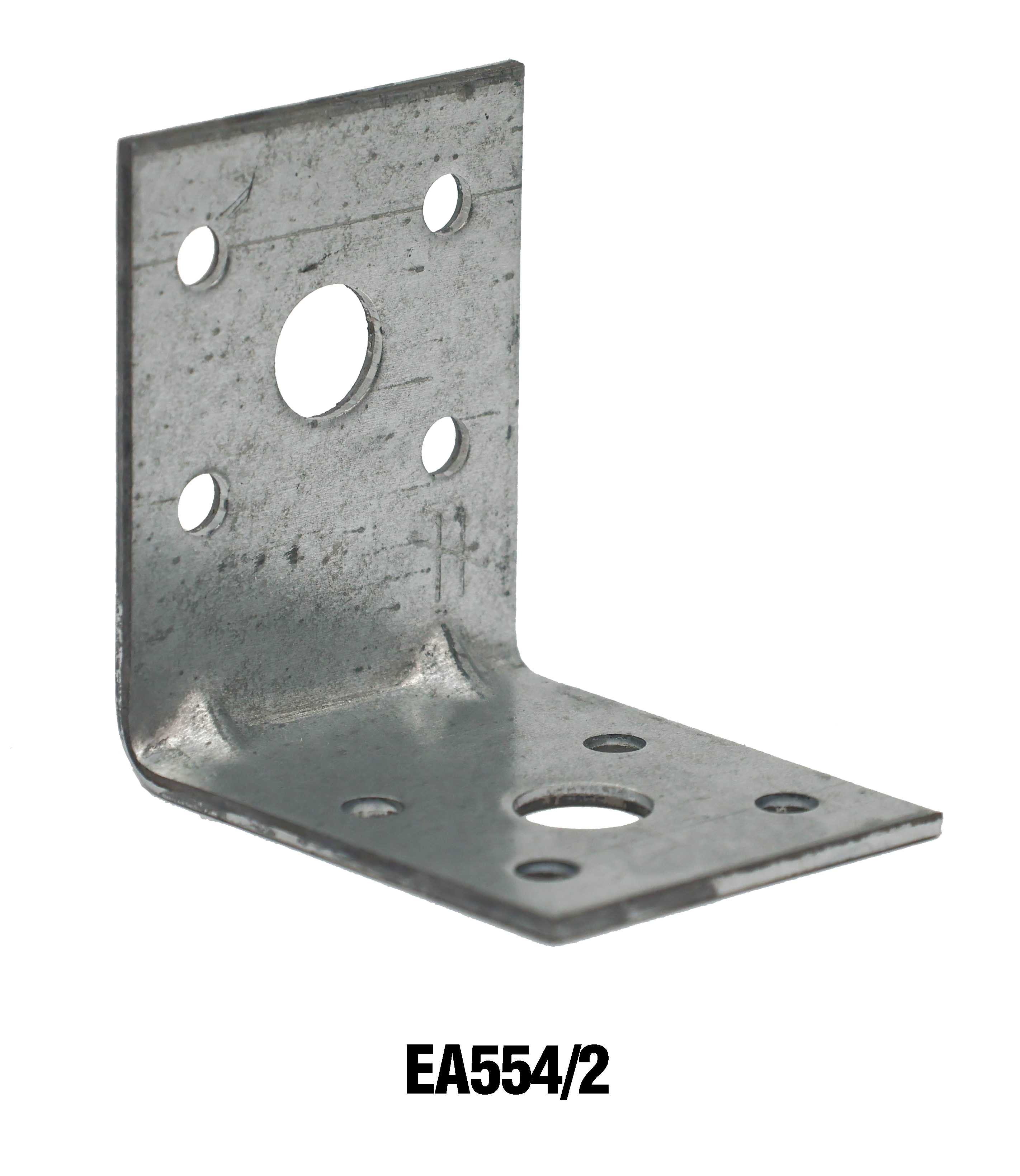

EA554/2

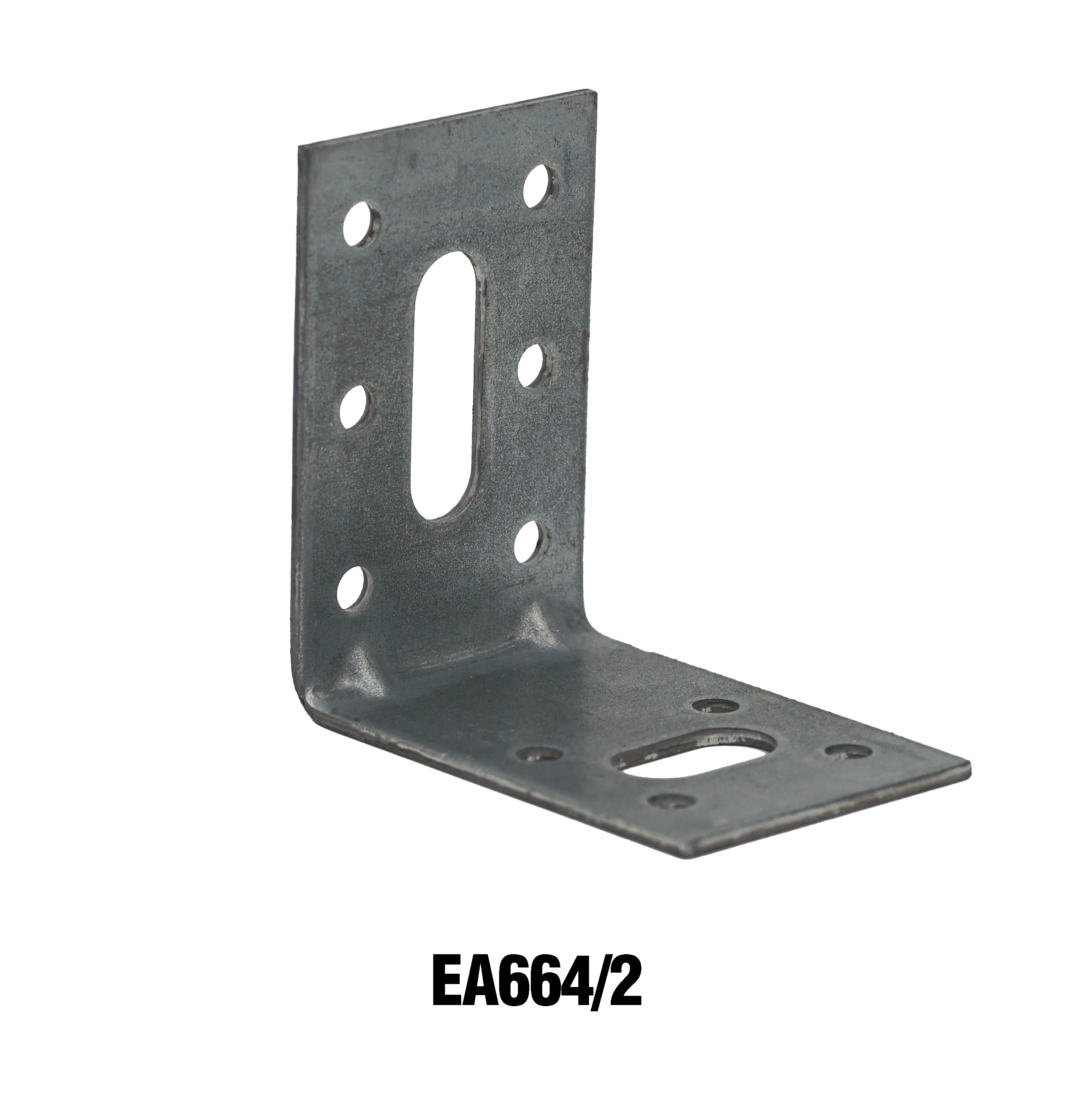

EA664/2
EA756/2

Właściwości

Materiał

  • Gatunek Stali:
    Stal S250GD
  • Ochrona antykorozyjna:
    Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

  • Prosty montaż
  • Mocne i trwałe połączenia
  • Uniwersalna perforacja
  • Wzmocnienie

Zastosowanie

Połączenie

Element główny:
- drewno lite, drewno kompozytowe, drewno klejone warstwowo.
Element drugorzędny:
- drewno lite, drewno kompozytowe, drewno klejone warstwowo.

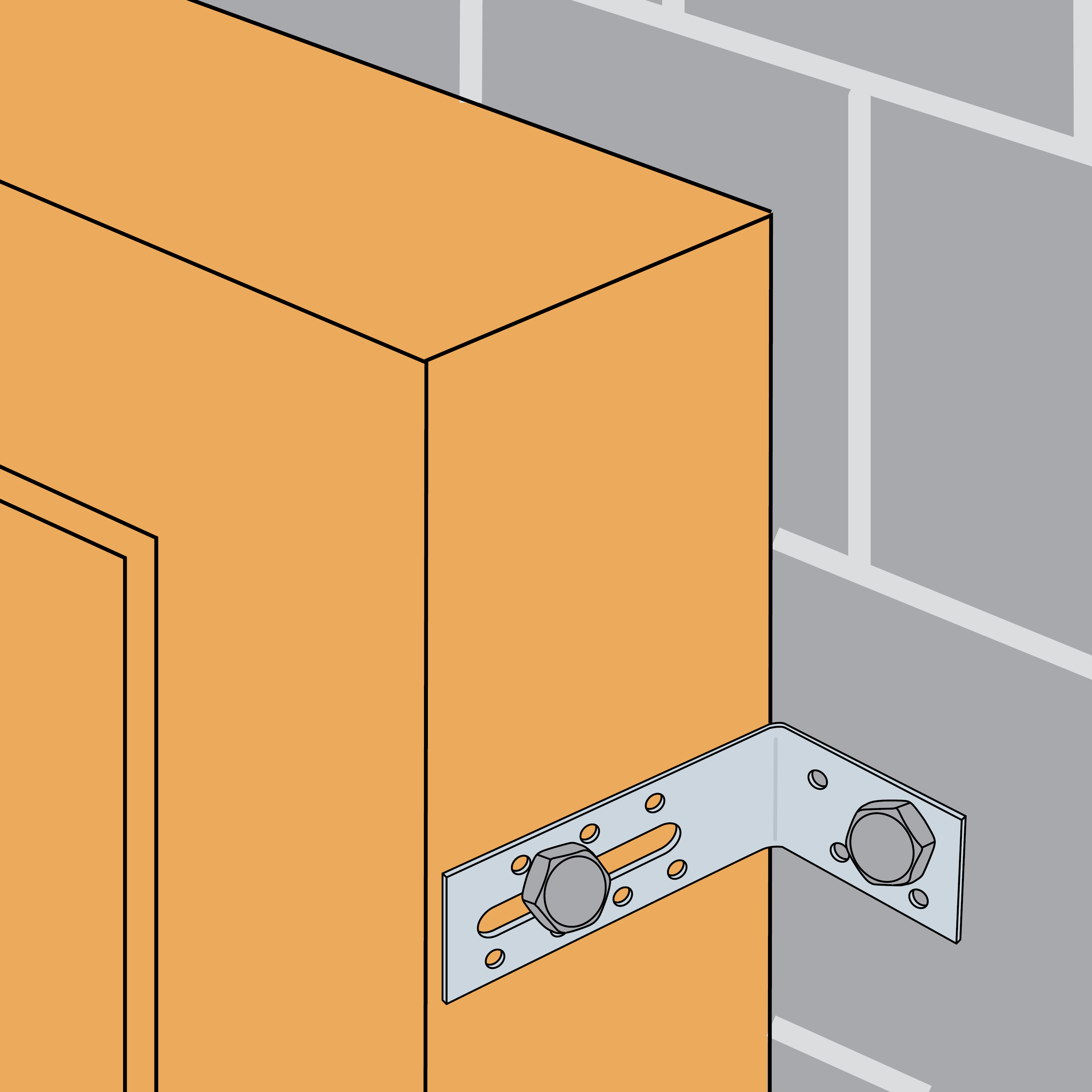

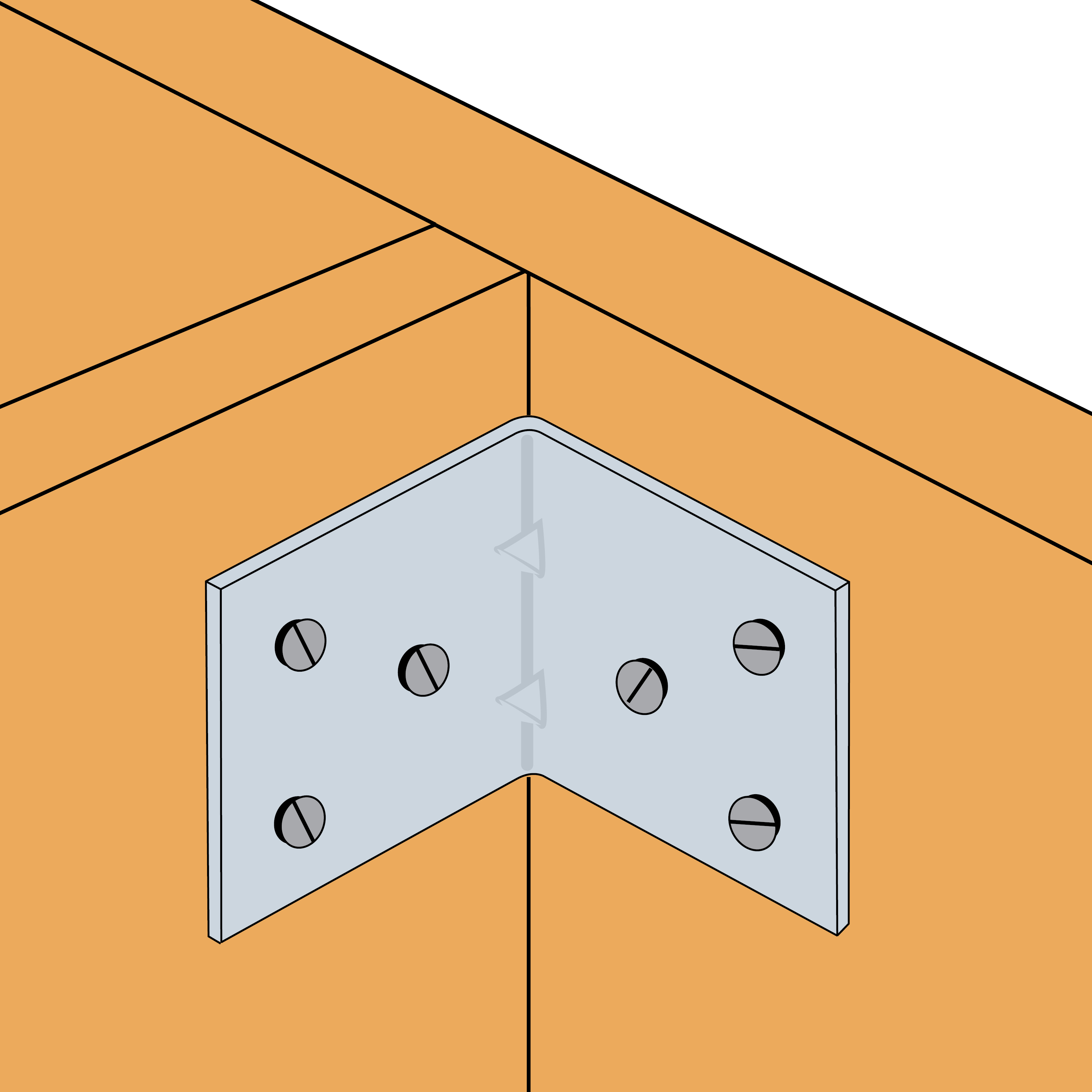

Zastosowanie

  • Produkt przeznaczony jest do tworzenia lekkich drewnianych konstrukcji w drewnianej architekturze ogrodowej.
  • Stosowane w standardowych połączeniach elementów drewnianych w konstrukcjach nienośnych.

Dane techniczne

Wymiary złącza

Wymiary

Wymiary złącza
Wymiary złącza
Numer referencyjnyWymiary
Wymiary złącza[mm]Other
A[mm]B[mm]C[mm]Grubośc[mm]Waga[kg]
EA442/24242 20 20.02
EA444/24242 40 20.04
EA554/25252 40 20.06
EA644/26242 40 20.06
EA664/26262 40 20.07
EA666/26262 60 20.1
EA754/27252 40 20.07
EA756/27252 60 20.1
EA844/28242 40 20.07

Kątowniki EA844/2, EA954/2,5 i EA1064/2,5 nie są przetłoczone w miejscu zgięcia.

Instalacja

Montaż

Mocowanie

  • Za pomocą gwoździ systemowych CNA 4.0 x ℓ  lub N3.75 x 30
  • Alternatywnie za pomocą systemowych wkrętów CSA5.0 x ℓ.

.

Use specified fasteners.

.
.

Aprobaty i Deklaracje

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Produkty powiązane

Biblioteka CAD i BIM

2D

EA664/2

EA442/2

EA844/2

EA554/2

EA644/2

EA666/2

EA444/2

EA754/2

EA756/2

3D

EA664/2

EA442/2

EA844/2

EA554/2

EA644/2

EA666/2

EA444/2

EA754/2

EA756/2

3D Uproszczone

EA664/2

EA442/2

EA844/2

EA554/2

EA644/2

EA666/2

EA444/2

EA754/2

EA756/2

Pakiety ZIP
