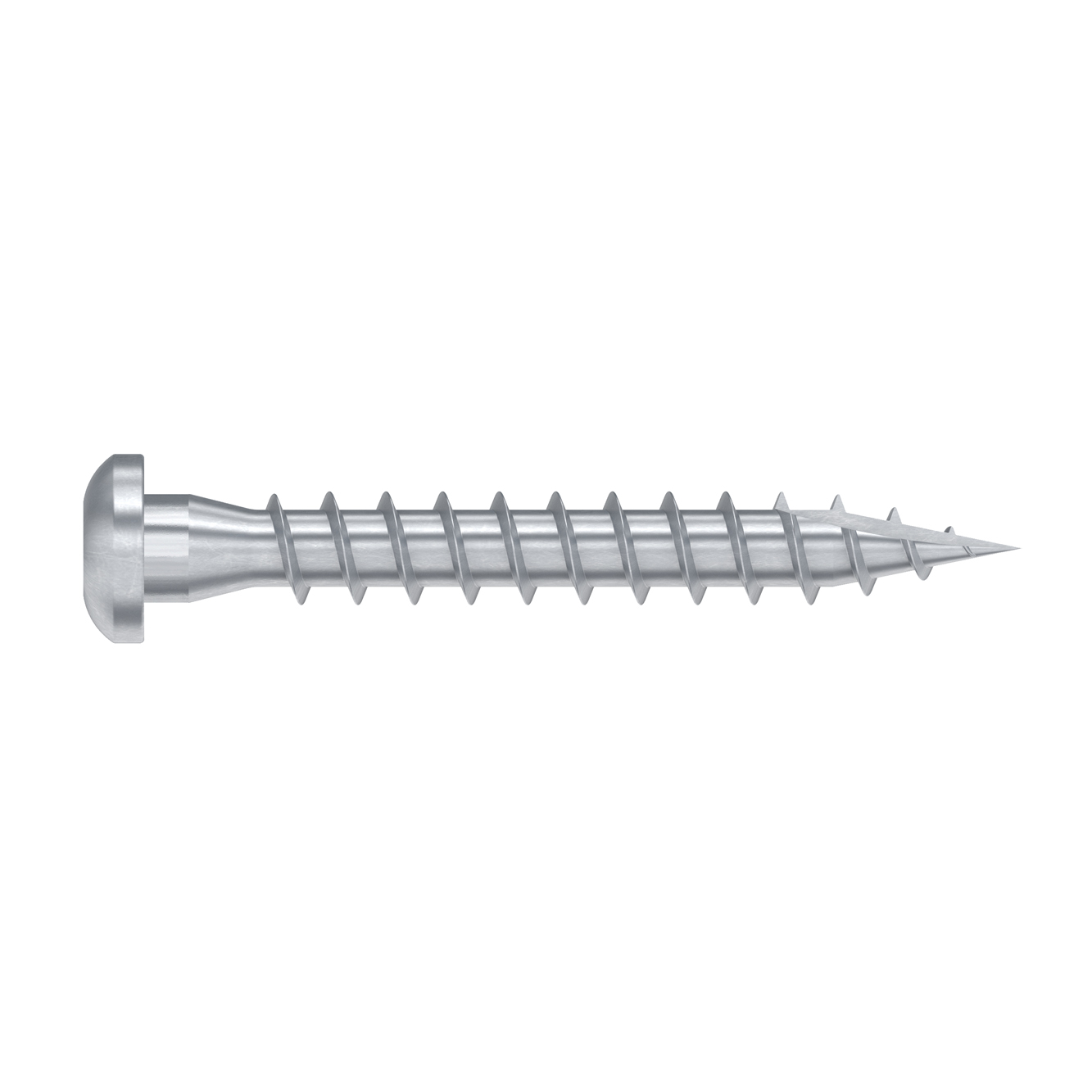

Systemowe wkręty do złączy ciesielskich (EZ)

Wkręty CSA są systemowymi łącznikami przeznaczonymi do mocowania złączy do drewna. Tworzą mocne i trwałe połączenie.

Karta techniczna

Oznaczenie CE

ETA

Środowisko wewnętrzne

Ocynk elektrolityczny 12µm

EPD

Klasa użytkowania 2

Fastener Designer

CSA_SSTBP_homepage_FR_fr

CSA_SSTBP_homepage_ES_es

CSA_SSTBP_homepage_NL_nl

CSA_SSTBP_homepage_PT_pt

CSA_SSTBP_homepage_CZ_cs

Szczegóły produktu

Obrazy

Właściwości

Materiał

Stal węglowa
Cynkowany elektrolitycznie
Grubość warstwy cynku wynosi min. 12 μm

Zalety

Specjalny ostry gwint
Wkręcanie bez wstępne nawiercania

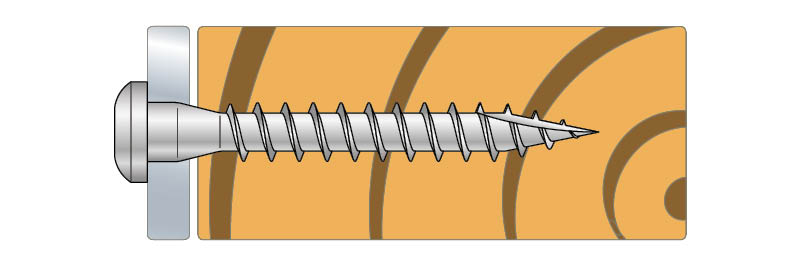

Stożkowe zakończenie spodu łba wkrętu zapewnia dopasowane do otworu.
Stabilne i trwałe połączenie wkręta ze złączem do drewna.
Prosty i szybki montaż

Zastosowanie

Obszar zastosowań

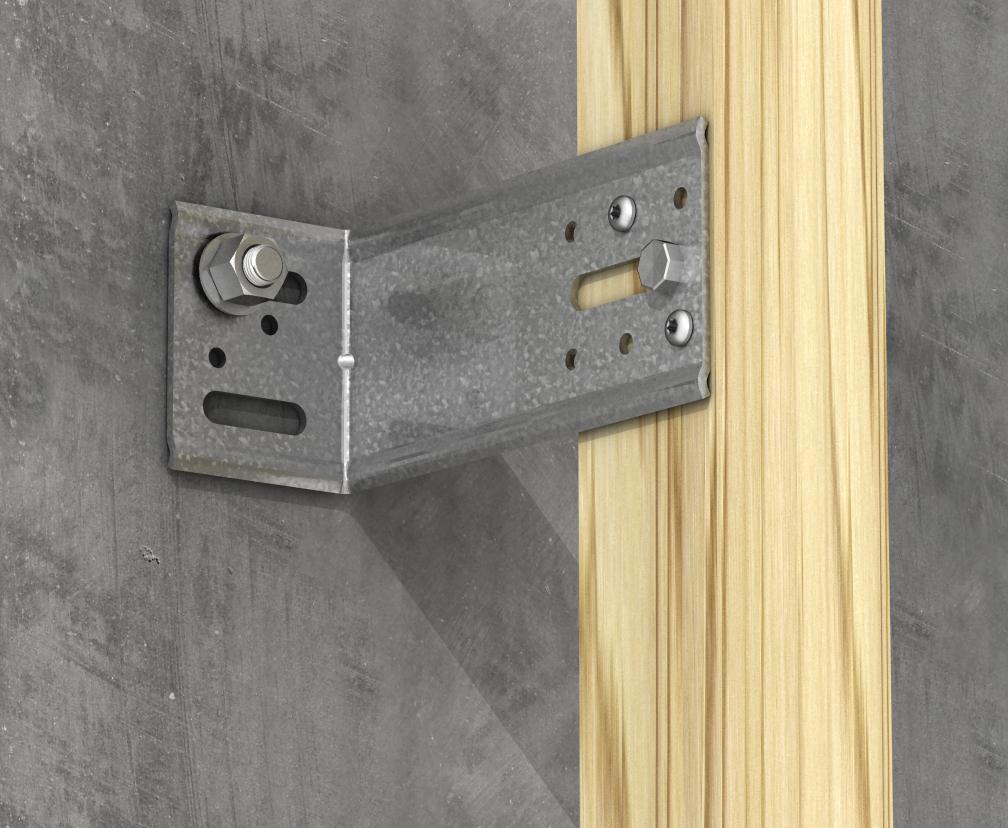

Do mocowania złączy ciesielskich wszędzie tam gdzie wykonawca preferuje wkręcanie zamiast wbijania, gdy zależy nam na demontażu konstrukcji lub gdy konieczne jest uzyskanie większej nośności połączenia.

Dane techniczne

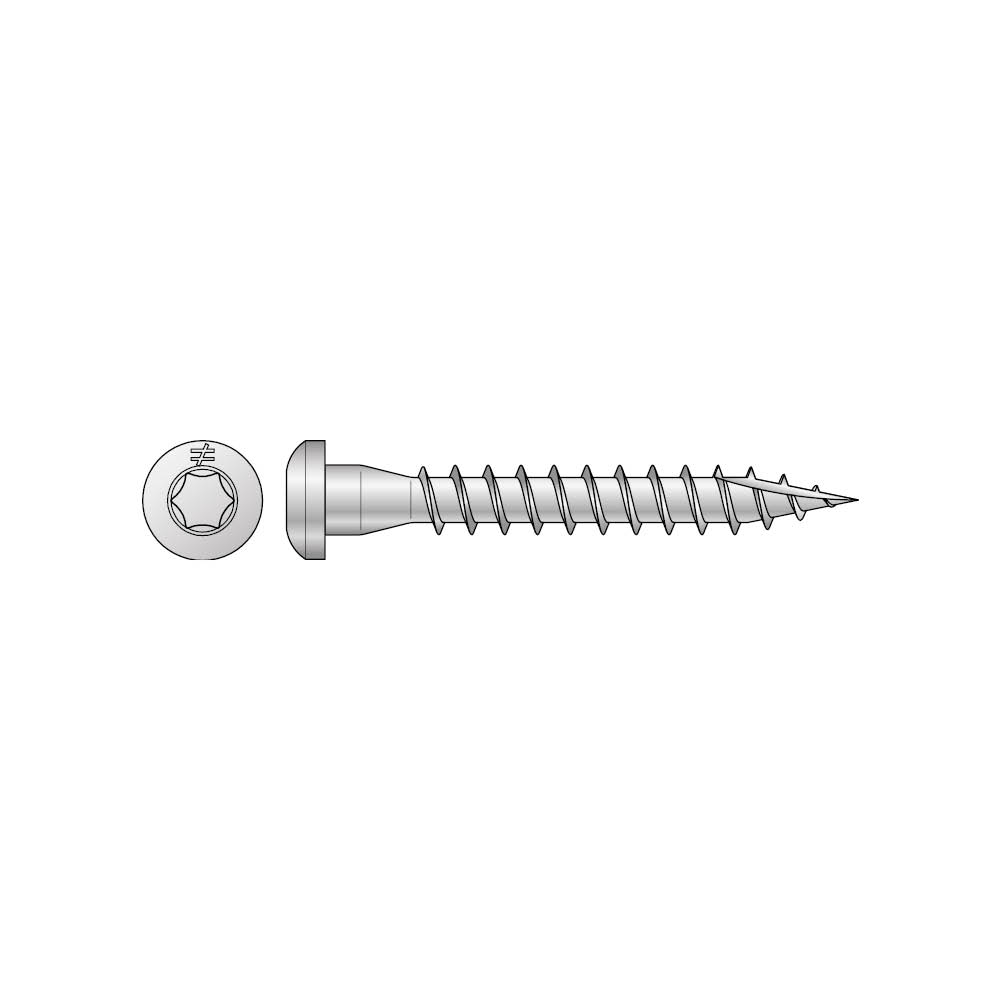

Wymiary

Numer referencyjny	Wymiary łącznika
	Other		Wymiary łącznika[mm]
	Imballo	Waga[kg]	Długość[mm]	lg[mm]	d₁[mm]	d[mm]	dₕ[mm]
CSA4.0X30	-	0.003	30	24	2.5	3.95	7.3
CSA5.0X25	2000.0	0.002	25	19	3.15	4.85	8.3
CSA5.0X35	2000.0	0.004	35	29	3.15	4.85	8.3
CSA5.0X40	2000.0	0.004	40	34	3.15	4.85	8.3
CSA5.0X50	2000.0	0.005	50	44	3.15	4.85	8.3
CSA5.0X80	2000.0	0.008	80	74	3.15	4.85	8.3

Nośności podano dla grubości blachy 2 mm i drewna C24. Aby określić nośności dla innych grubości stali i / lub gatunków drewna, należy zapoznać się z ETA-04/0013

Nośności charakterystyczne

Numer referencyjny	Screw Loads
	Nośności charakterystyczne[kN]
	Rₐₓ.ₖ[kN]	Rₗₐₜ.ₖ
CSA4.0X30	1.28	1.36
CSA5.0X25	1.38	1.49
CSA5.0X35	2.11	1.99
CSA5.0X40	2.47	2.25
CSA5.0X50	3.2	2.63
CSA5.0X80	5.38	3.5
