Złącza

AB255HD

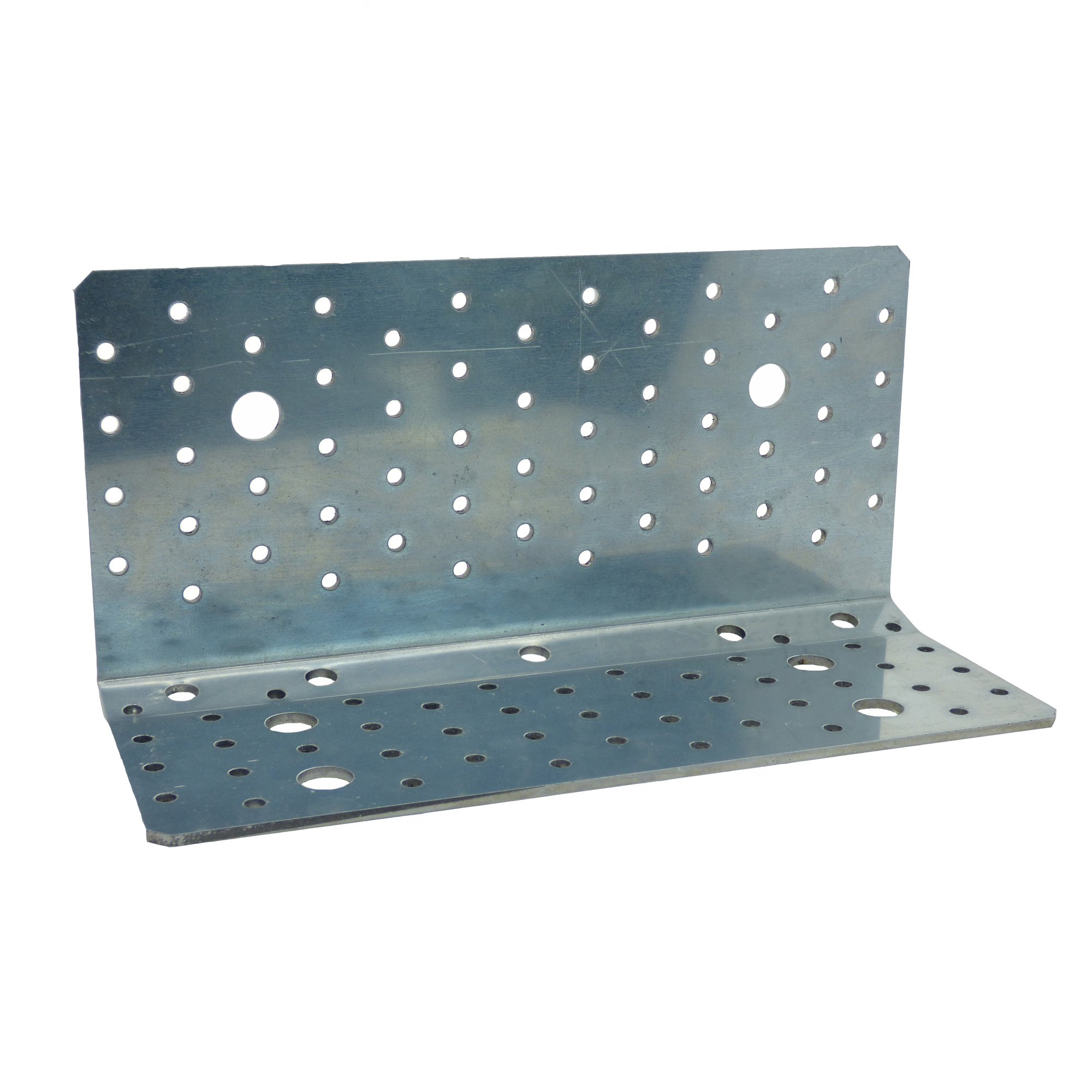

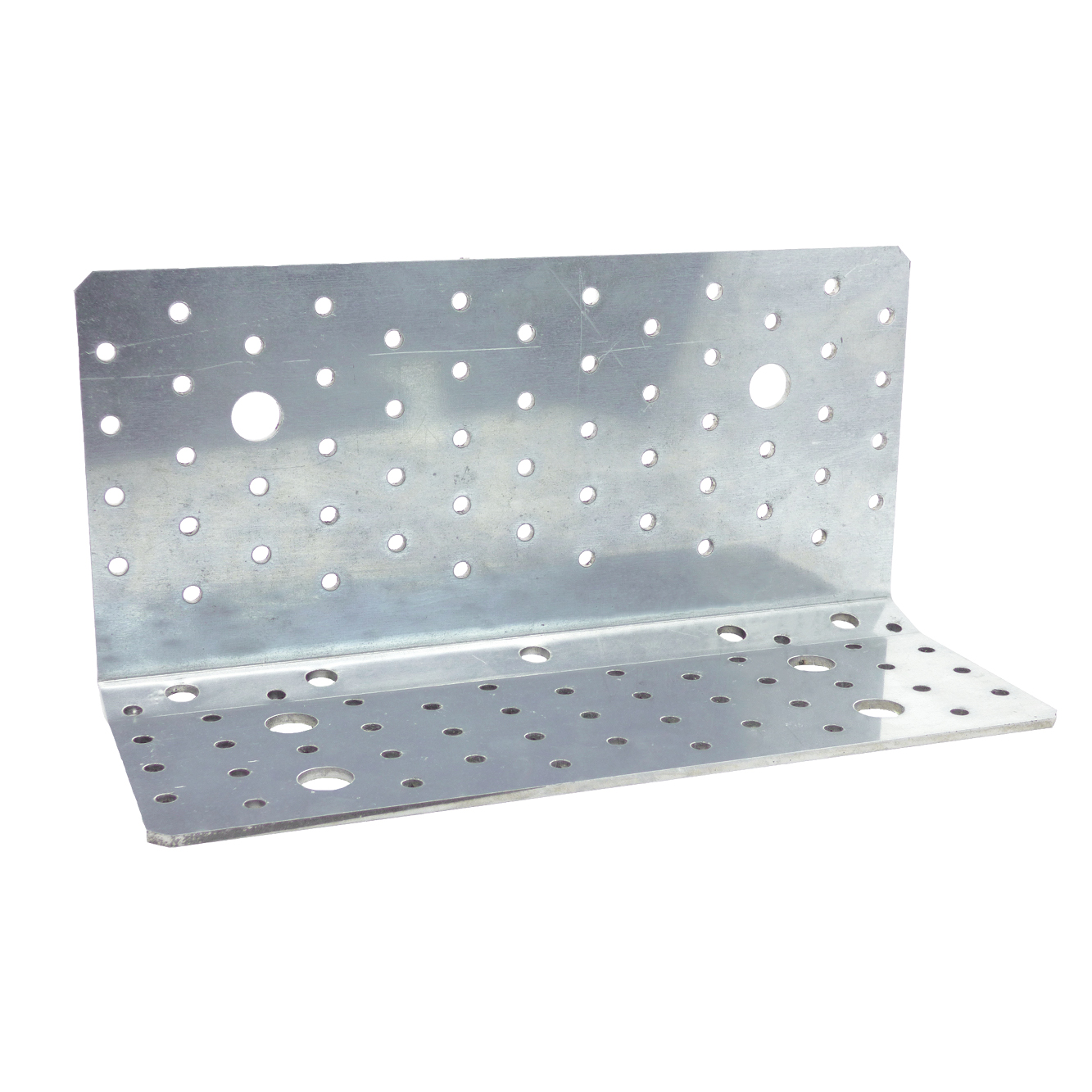

Złącze kątowe wzmocnione (CLT)

Jeden z największych dostępnych kątowników z grupy kątowników wzmocnionych, zaprojektowany do przenoszenia bardzo dużych obciążeń. Dzięki swoim rozmiarom i nośnością znajduje zastosowane w budynkach wykonanych w technologii CLT.

Karta techniczna

Oznaczenie CE

ETA

Nowość

Klasa użytkowania 2

Środowisko wewnętrzne

Stal ocynkowana ogniowo metodą Sendzimira

EPD

AB255HD_SSTBP_homepage_NO_no

AB255HD_SSTBP_homepage_SE_sv

AB255HD_SSTBP_homepage_DK_da

Szczegóły produktu

Obrazy


Właściwości

Materiał

Gatunek Stali: Stal S250GD
Ochrona antykorozyjna: Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

Prosty montaż
Obliczone statycznie
Mocne i trwałe połączenia
Gwoździowanie pełne lub częściowe
Uniwersalna perforacja
Możliwość mocowania do drewna i betony

Zastosowanie

Połączenie

Element główny: drewno lite, drewno kompozytowe, drewno klejone warstwowo, beton, stal.
Element drugorzędny: drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Obszar zastosowań

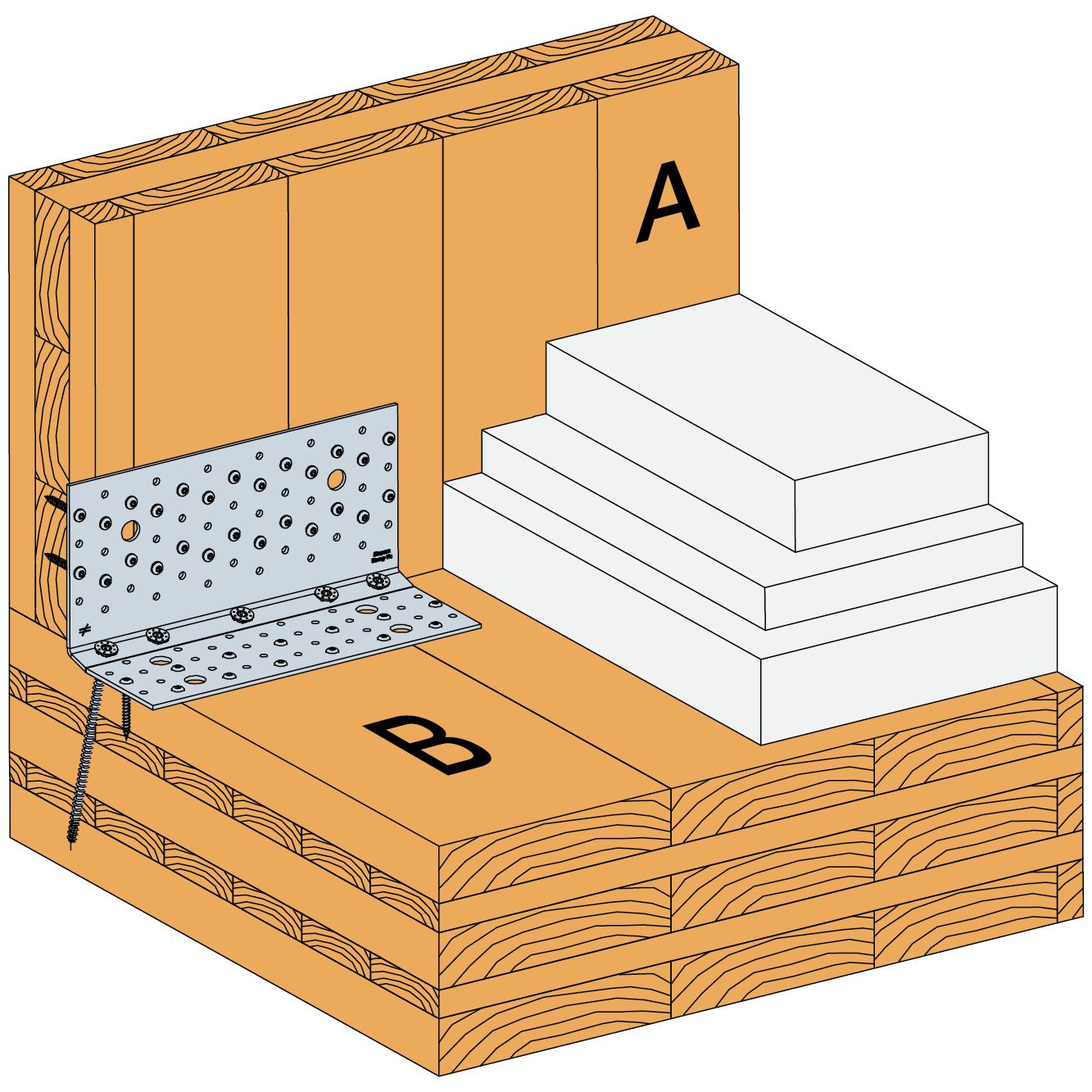

Do łączenia paneli CLT w budynkach wykonanych w tej technologii.
Połączenia drewnianych elementów litych z betonem.

Dane techniczne

Wymiary złącza

Wymiary

Numer referencyjny	Wymiary
	Other		Wymiary złącza[mm]				Otwory ramię A[mm]		Otwory ramię B[mm]
	Ilość w opk.	Waga[kg]	A[mm]	B[mm]	C[mm]	Grubość[mm]	Okrągłe		Okrągłe
	Ilość w opk.	Waga[kg]	A[mm]	B[mm]	C[mm]	Grubość[mm]	Ø5[mm]	Ø14[mm]	Ø5[mm]	Śruby	Ø14[mm]
AB255HD	10.0	1.2	123	100	255	3	56	2	41	5	4

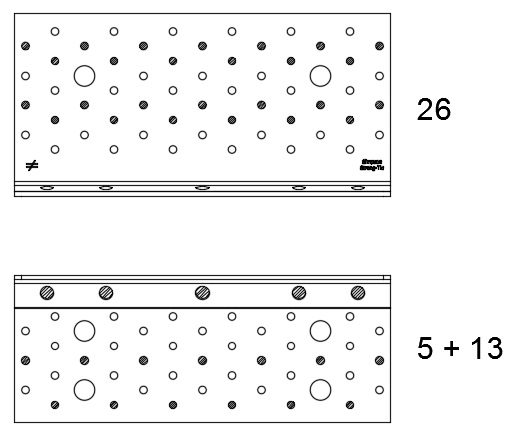

Połączenie belka / belka - jeden kątownik w połączeniu / wzór gwoździowania 1

Wymiary

Numer referencyjny	Angle bracket capacity
	Nośności dla połączenia belka - belka / wzór gwoździowania 1
	Łączniki						Nośności charakterystyczne - drewno kl. C24 - 1 złącze na połączenie[kN]
	Ramię A		Ramię B				R₁,ₖ			R₂,ₖ=R₃,ₖ			R4,k			R5,k
	Ilość	Typ	Ilość	Typ	Ilość	Type 2	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60
AB255HD	26.0	CNA/CSA	5.0	ESCRFTC8.0x140	13.0	CNA/CSA	min (47.0 ; 56/kmod)	min (51.0 ; 56/kmod)	min (51.0 ; 56/kmod)	35	42.9	45.7	13.9/kmod^0.8	13.9/kmod^0.8	13.9/kmod^0.8	min (6.6 ; 9.2/kmod)	min (8.7 ; 9.2/kmod)	min (10.9 ; 9.2/kmod)

Wartość z powyższej tabeli mogą być użyte, jeśli panel nie może się obracać.
Wartości dla innych wymiarów ESCRFTC są dostępne w ETA.

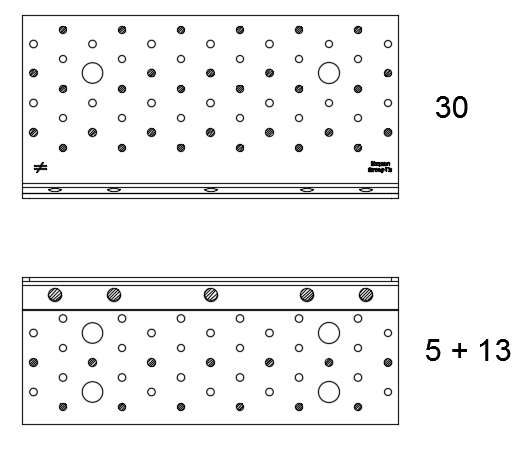

Połączenie belka / belka - Para kątowników w połączeniu / wzór gwoździowania 2

Wymiary

Numer referencyjny	Angle bracket capacity
	Nośności dla połączenia belka - belka / wzór gwoździowania 2
	Łączniki						Nośności charakterystyczne - drewno kl. C24 - 1 złącze na połączenie[kN]
	Ramię A		Ramię B				R₁,ₖ			R₂,ₖ=R₃,ₖ			R5,k			R4,k
	Ilość	Typ	Ilość	Typ	Ilość	Typ	CNA4.0x40	CNA4.0x50	CSA5.0x50	CNA4.0x40	CNA4.0x50	CSA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60
AB255HD	30.0	CNA/CSA	5.0	ESCRFTC8.0x200	13.0	CNA/CSA	min (54.2 ; 56/kmod)	min (66.4 ; 56/kmod)	min (72.4 ; 56/kmod)	37.7	46.5	53.5	min (10.2 ; 9.2/kmod)	min (13.5 ; 9.2/kmod)	min (16.8 ; 9.2/kmod)	13.9/kmod^0.8	13.9/kmod^0.8	13.9/kmod^0.8

Wartość z powyższej tabeli mogą być użyte, jeśli panel jest zabezpieczony przed obrotem.
Wartości dla innych wymiarów ESCRFTC są dostępne w ETA.

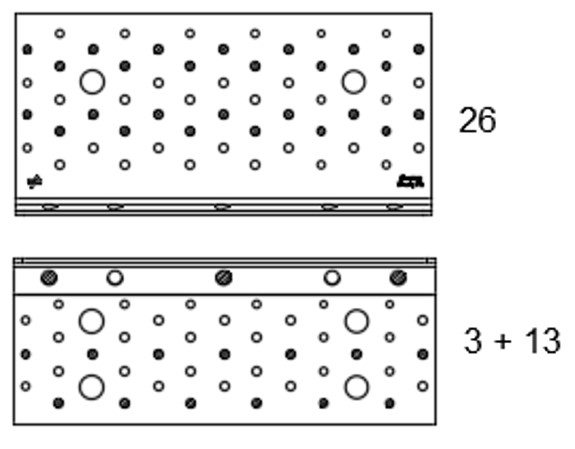

Połączenie belka / belka - jeden kątownik w połączeniu / wzór gwoździowania 3

Wymiary

Numer referencyjny	Angle bracket capacity
	Nośności dla połączenia belka - belka / wzór gwoździowania 3
	Łączniki					Nośności charakterystyczne - drewno kl. C24 - 1 złącze na połączenie[kN]
	Ramię A		Ramię B			R₁,ₖ			R4,k			R₂,ₖ=R₃,ₖ			R5,k
	Ilość	Typ	Ilość	Typ	Typ	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60
AB255HD	26.0	CNA/CSA	3.0	ESCRFTC8.0x200	CNA/CSA	min (46.8 ; 56/kmod)	min (46.8 ; 56/kmod)	min (46.8 ; 56/kmod)	13.9/kmod^0.8	13.9/kmod^0.8	13.9/kmod^0.8	28.3	32.4	32.4	min (6.5 ; 9.2/kmod)	min (8.7 ; 9.2/kmod)	min (10.8 ; 9.2/kmod)

Wartość z powyższej tabeli mogą być użyte, jeśli panel jest zabezpieczony przed obrotem.
Wartości dla innych wymiarów ESCRFTC są dostępne w ETA

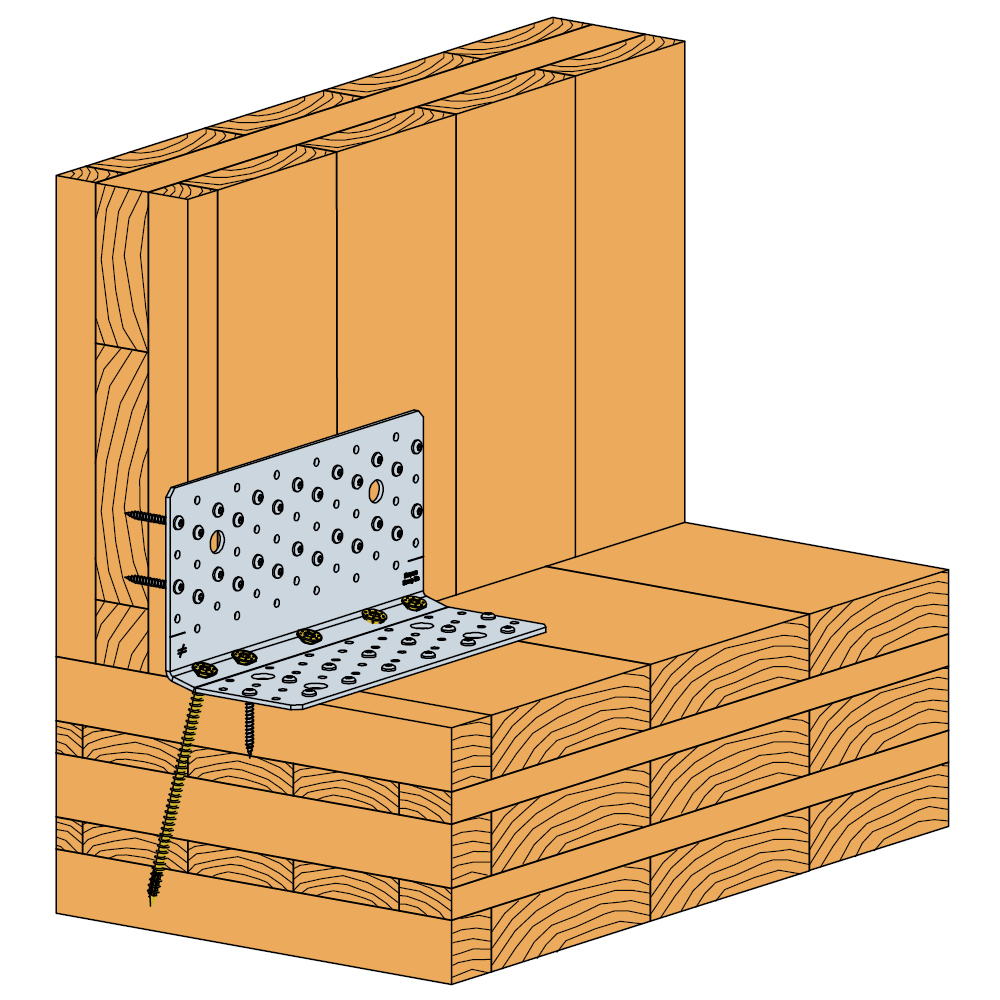

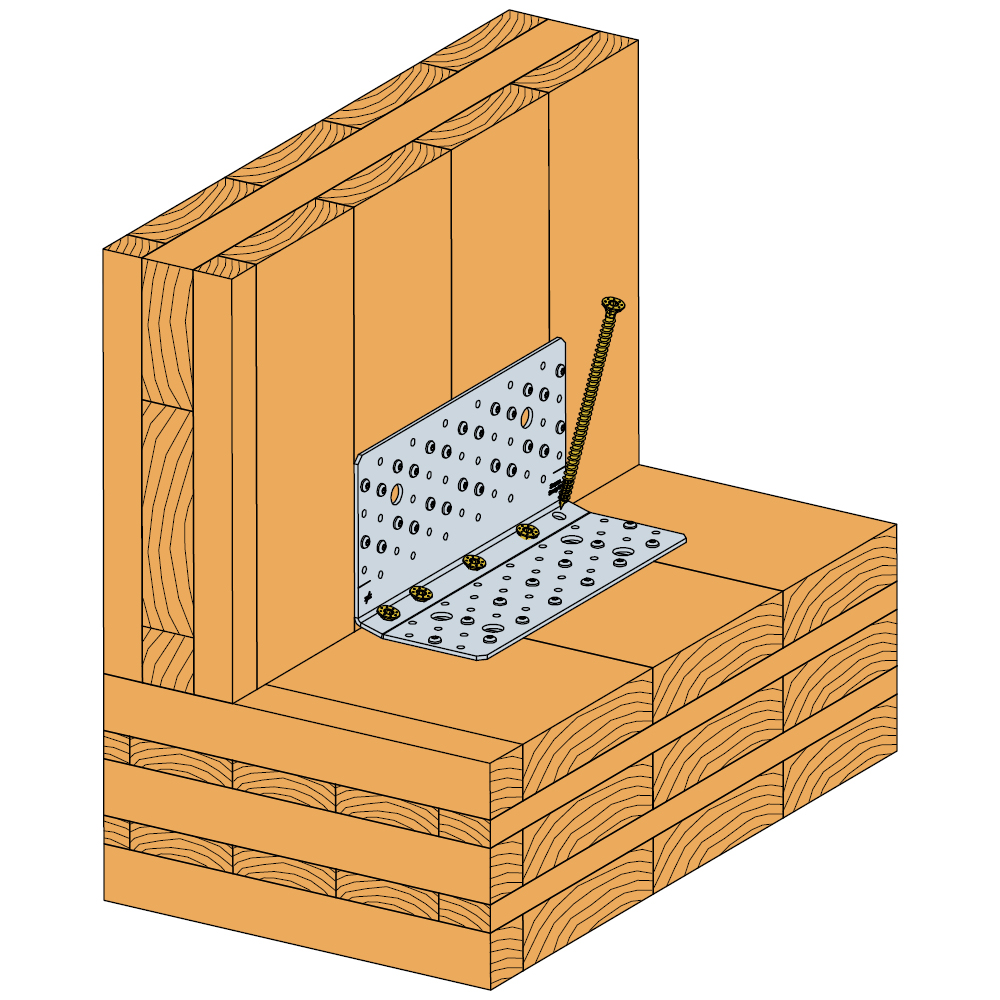

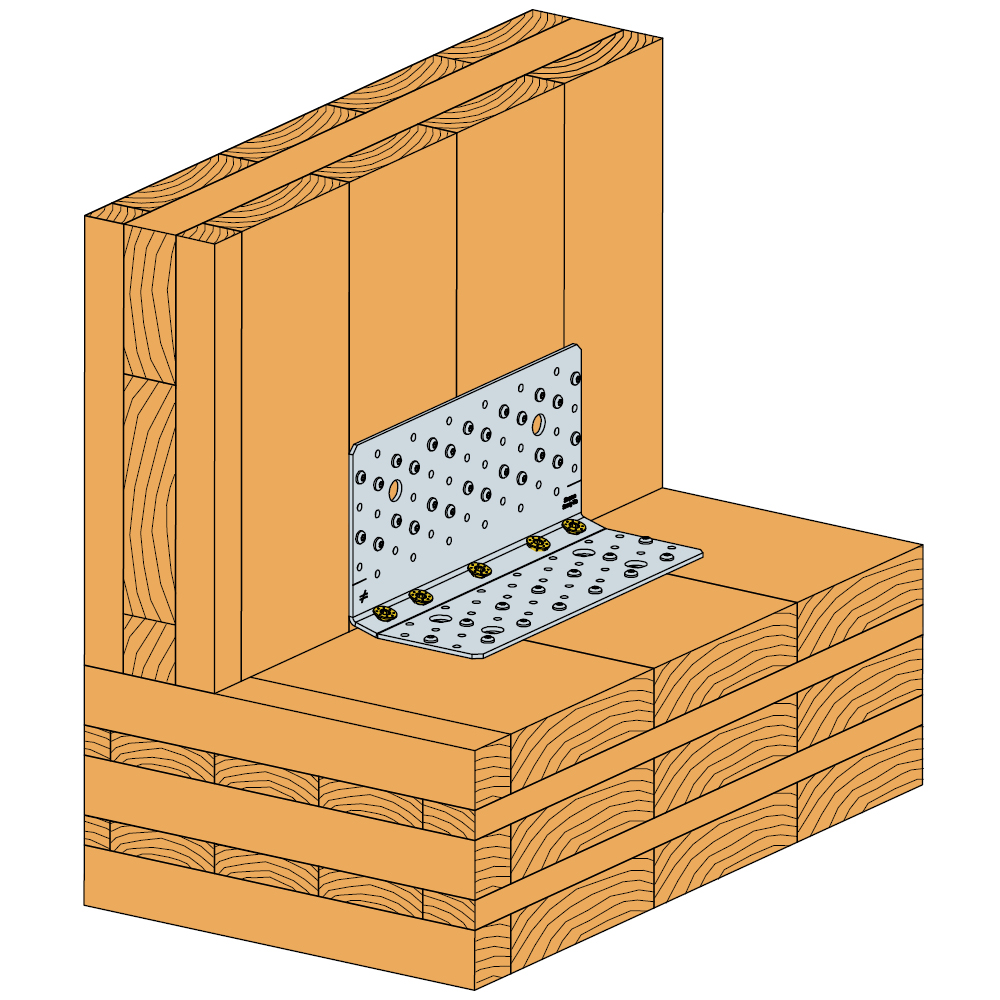

Instalacja

Montaż

Mocowanie

Za pomocą gwoździ systemowych CNA 4.0 x 50 lub alternatywnie systemowych wkrętów CSA5.0 x 50.

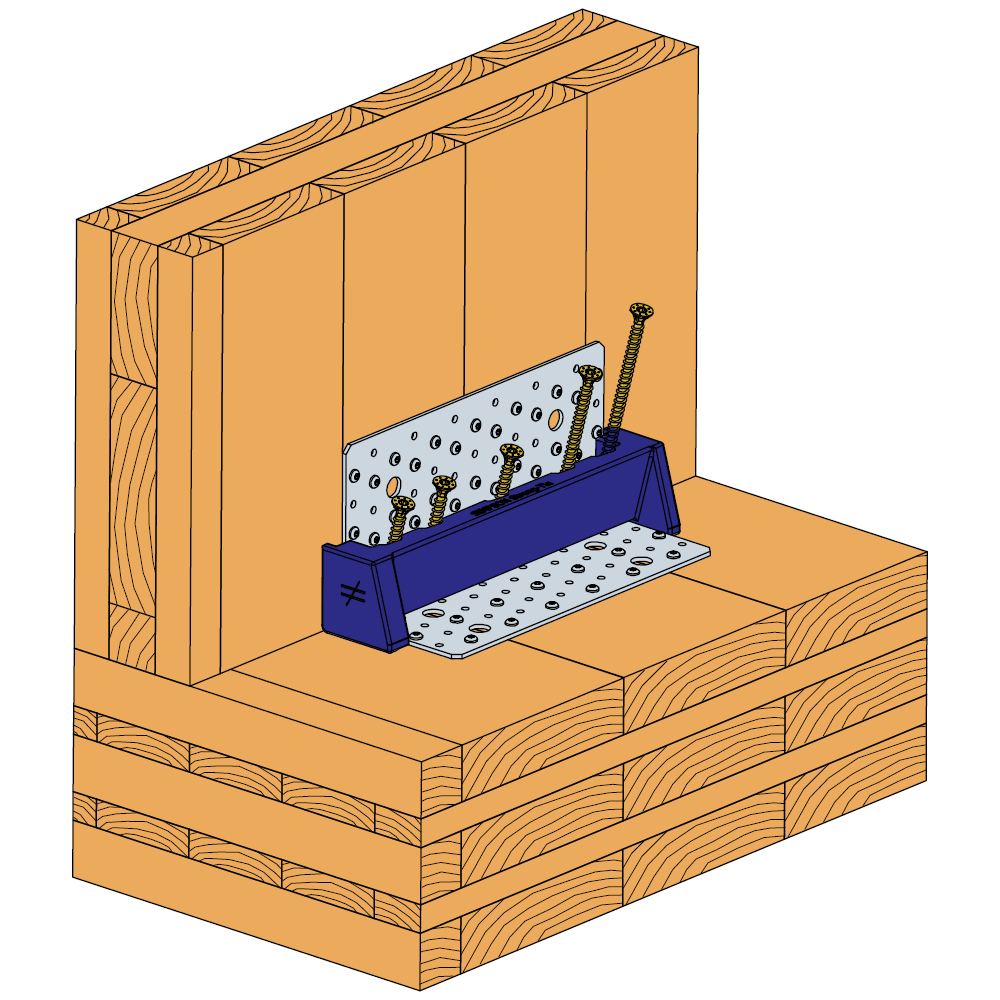

Wkręty z pełnym gwintem ESCRFTC8.0 (długość w zależności od grubości elementu).
Łącząc element drewniany z betonowym, należy zastosować kotwy mechaniczne lub chemiczne Simpson Strong-Tie z wykorzystaniem prętów gwintowanych LMAS.
