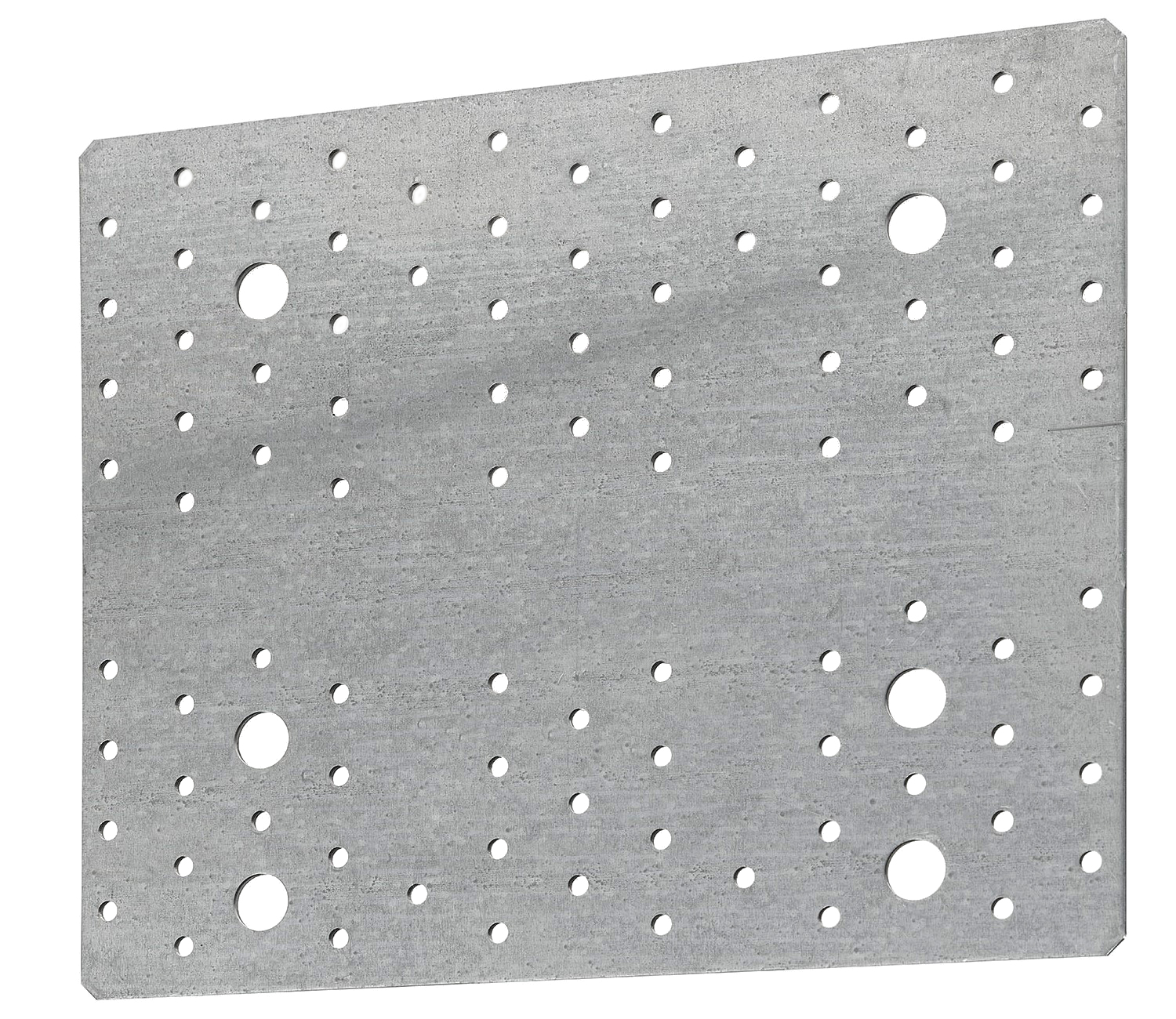

NPB255

Płytka perforowana kotwiąca (CLT)

Płytki perforowane posiadają wiele zastosowań w zakresie prostego wykonywania połączeń nakładkowych. Perforowana płytka NPB255 została specjalnie opracowana do mocowania paneli CLT do elementów drewnianych lub betonowych. Ułatwiony montaż dzięki linii do znakowania, która umożliwia pozycjonowanie dwóch elementów.

Karta techniczna

Oznaczenie CE

Klasa użytkowania 2

Cynkowane ogniowo metodą Sendzimira 20µm

Środowisko wewnętrzne

EPD

Szczegóły produktu

Obrazy

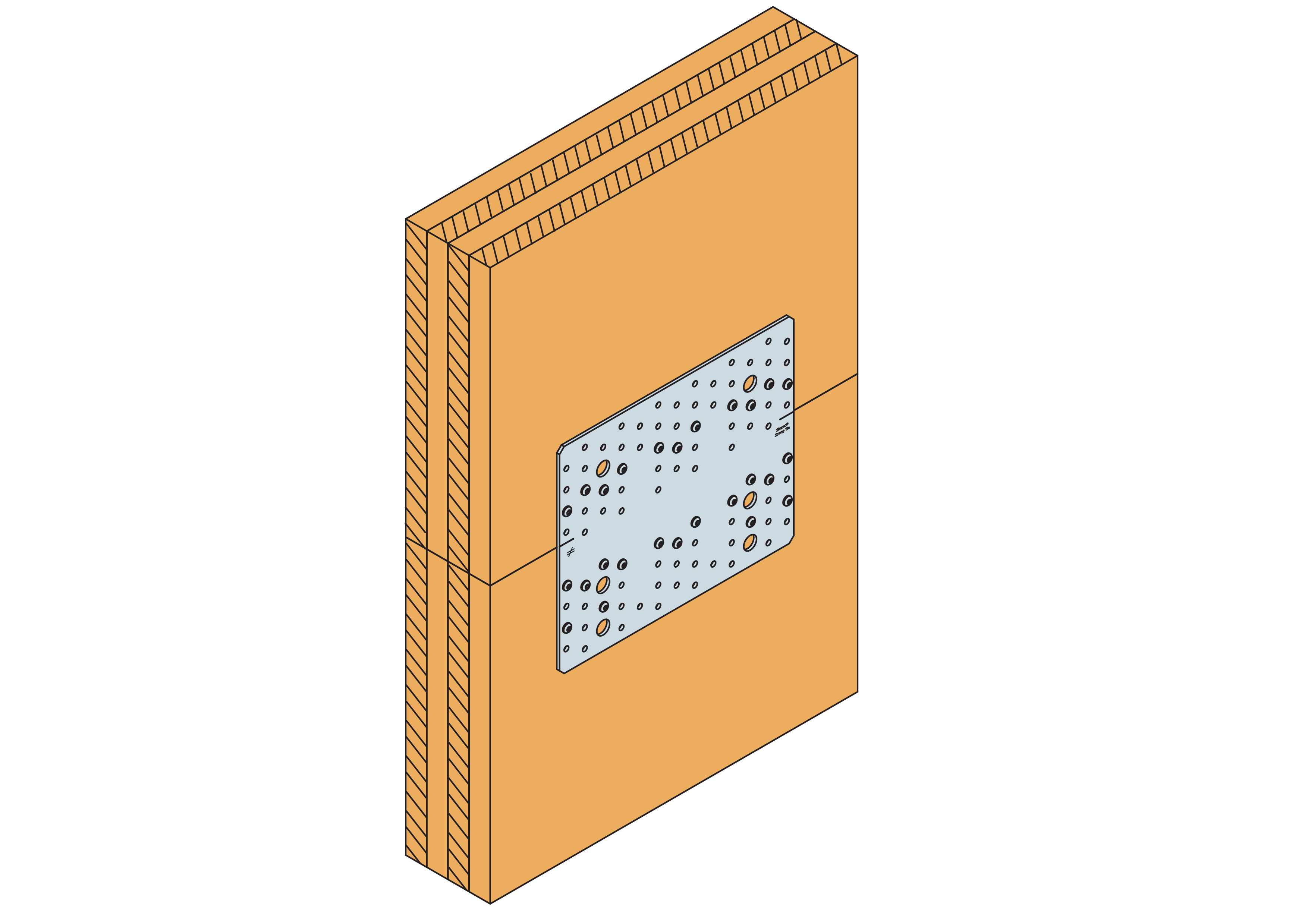

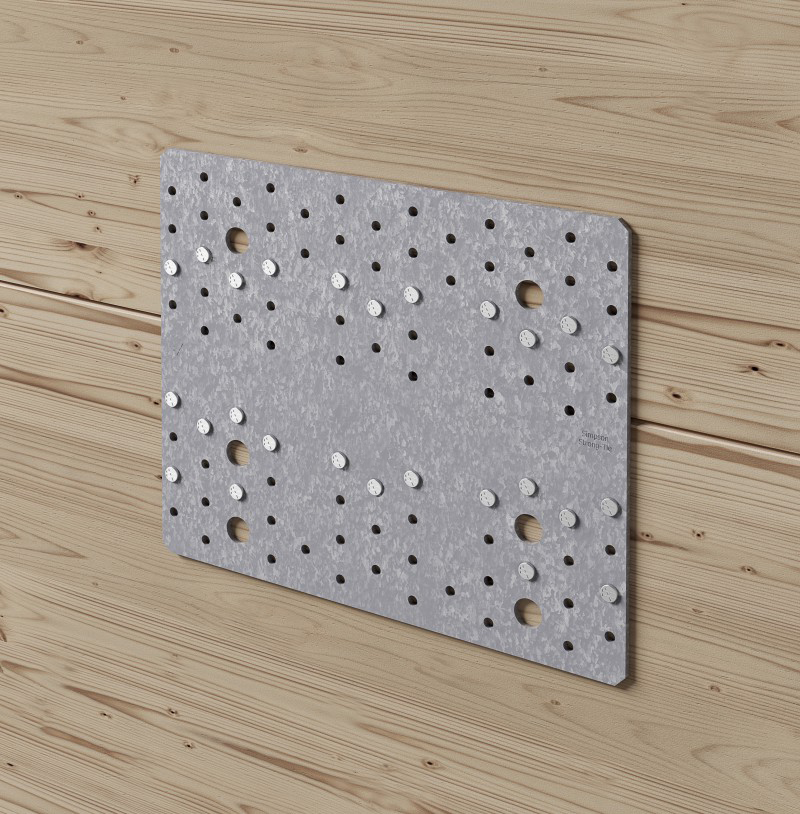

Wood to wood

C_NPB255_InstIll_Ill_Instld_Br46 CLT concrete_DK_EU_C0.jpg

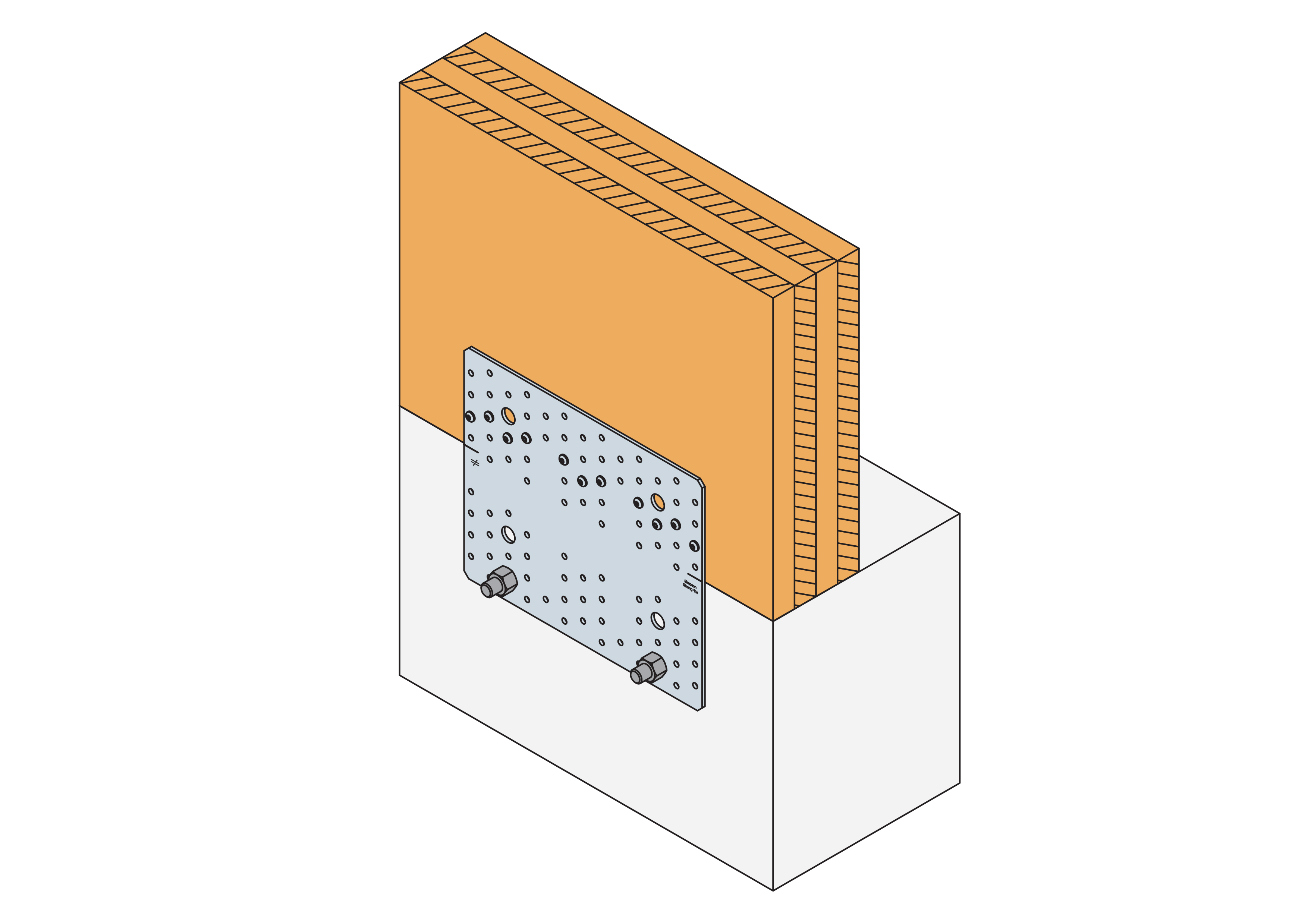

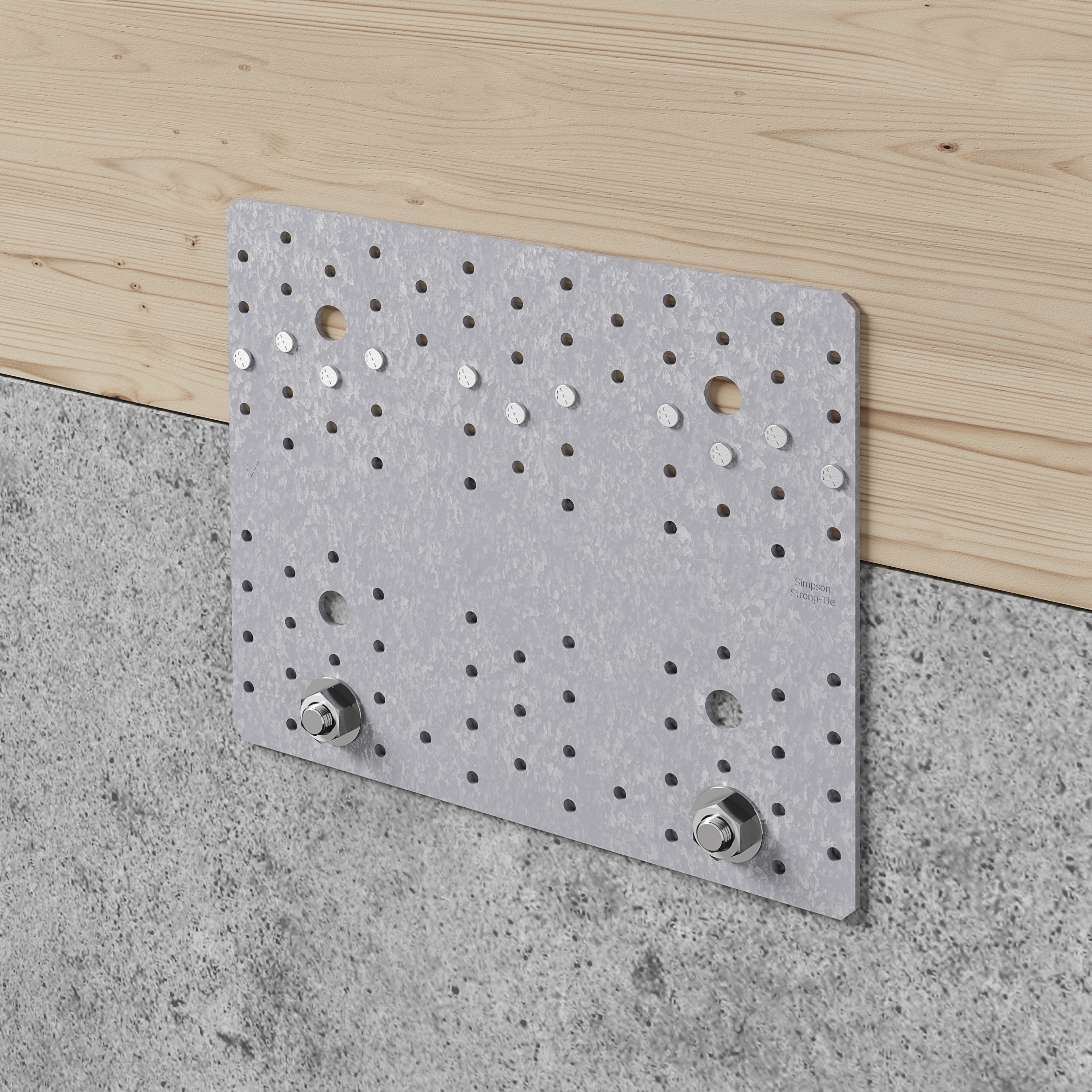

Wood to concrete

Właściwości

Materiał

Gatunek Stali:
Stal S250GD
Ochrona antykorozyjna:
Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

Idealna dla budynków z CLT
Łatwy montaż zużyciem linii pomocniczej
Może być stoswana do połączenia CLT z drewnem lub betonem
Wysoka nośność

Dane techniczne

Wymiary

Wymiary złącza


Referencje	Wymiary i otwory [mm]			Ilość w opk.	Waga [kg]
Referencje	A	B	t	Ilość w opk.	Waga [kg]
NPB255	214	255	3	10	1.2
NPB255SO	294	255	3	10	1.7

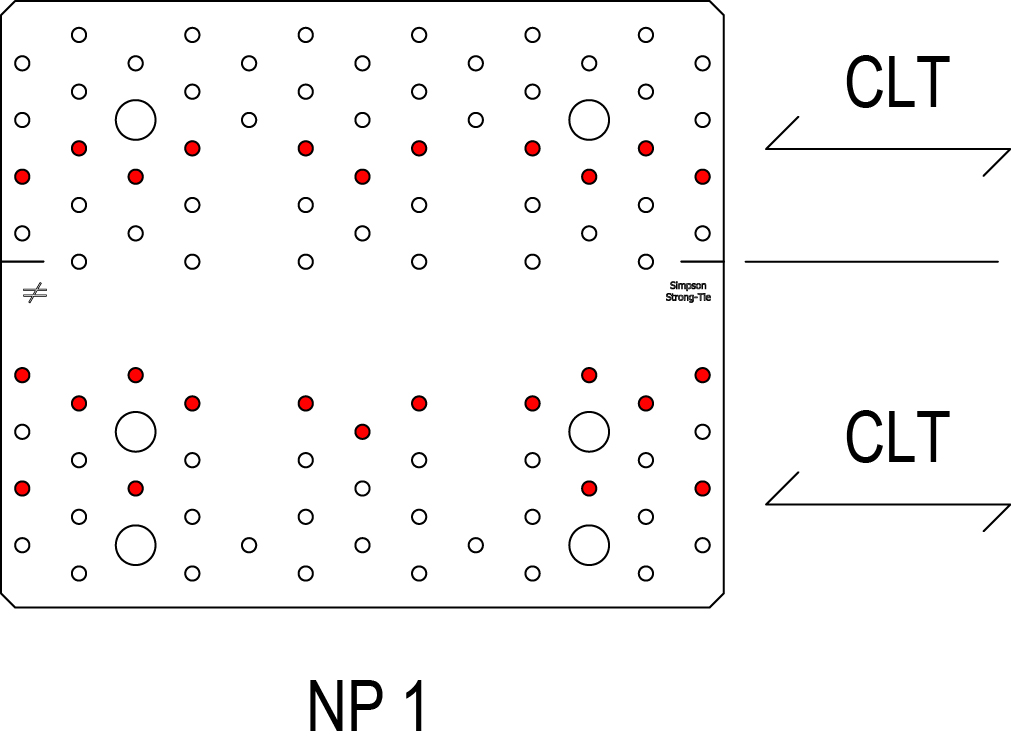

Nośności charakterystyczne - Połączenie drewno do drewna - schemat gwoździowania 1

Referencje	Połączenie drewno do drewna - (Schemat gwoździowania 1)
	Łączniki		Nośności charakterystyczne - Drewno klasy C24 [kN]
	Część górna	Część dolna	R_1.k		R_2.k= R_3.k
	Część górna	Część dolna	CNA4.0x50	CSA5.0x50	CNA4.0x50	CSA5.0x50
NPB255	11	15	23.9	27.6	20.8	24

Należy zabezpieczyć element drewniany przed obrotem.

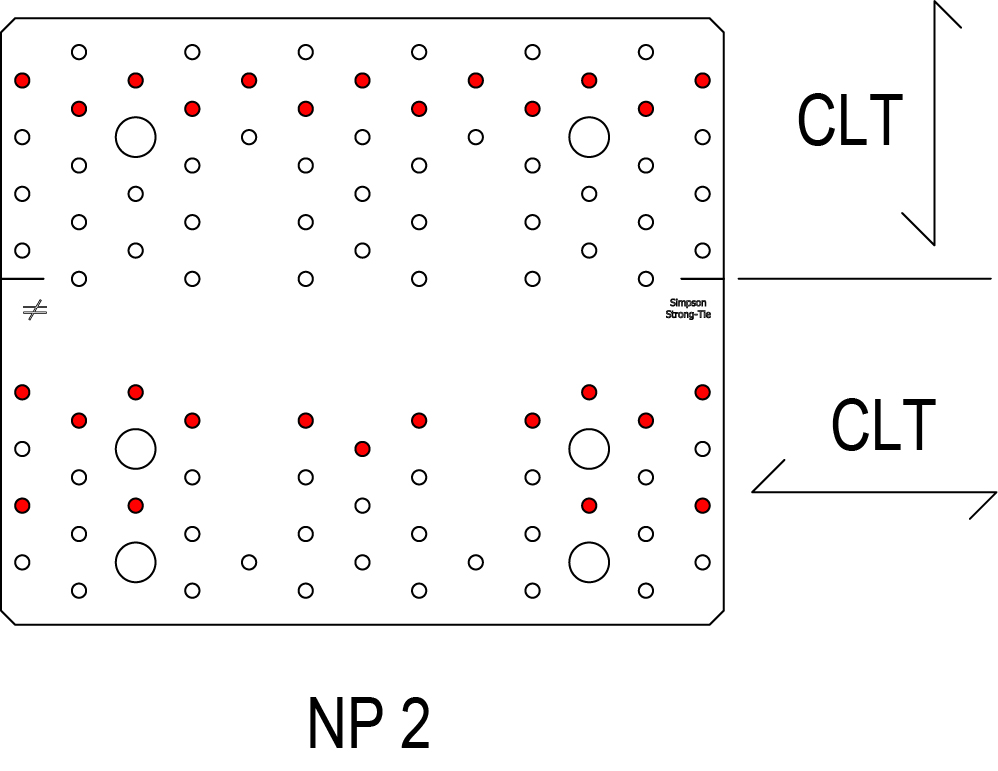

Nośności charakterystyczne - Połączenie drewno do drewna - schemat gwoździowania 1

Referencje	Połączenie drewno do drewna - (schemat gwoździowania 2)
	Łączniki		Nośności charakterystyczne - drewno kl. C24 [kN]
	Część górna	Część dolna	R_1.k		R_2.k = R_3.k
	Część górna	Część dolna	CNA4.0x50	CSA5.0x50	CNA4.0x50	CSA5.0x50
NPB255	13	15	28.3	32.6	19.4	22.3

Please refer to installation tab for nail pattern details.

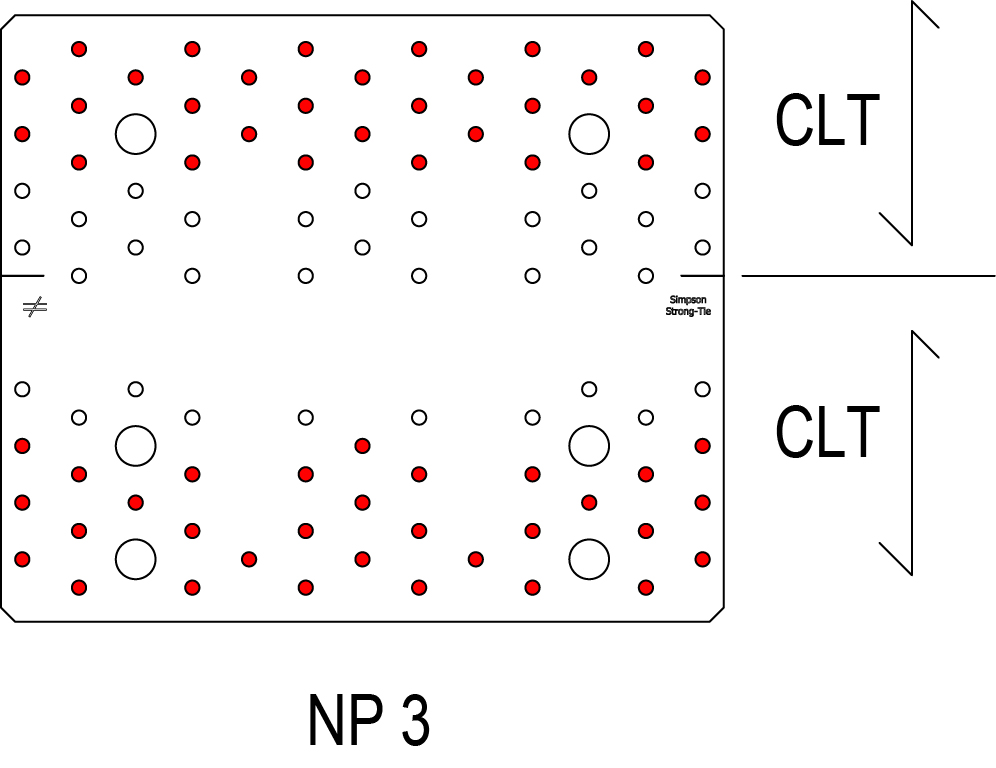

Nośności charakterystyczne - Połączenie drewno do drewna - schemat gwoździowania 3

Referencje	Połączenie drewno do drewna - (schemat gwoździowania 3)
	Łączniki		Nośności charakterystyczne - Drewno klasy C24 [kN]
	Część górna	Część dolna	R_1.k		R_2.k = R_3.k
	Część górna	Część dolna	CNA4.0x50	CSA5.0x50	CNA4.0x50	CSA5.0x50
NPB255	30	31	66.5	78.9	33.9	40.2

Należy zabezpieczyć element drewniany przed obrotem.

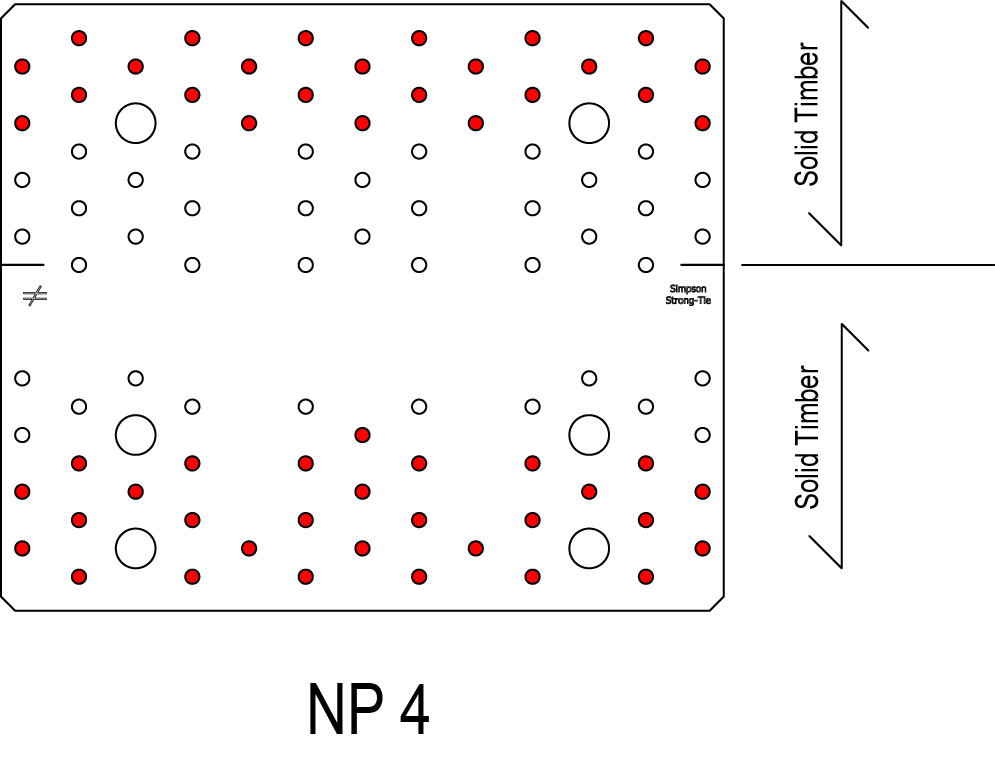

Nośności charakterystyczne - Połączenie drewno do drewna - schemat gwoździowania 4

Referencje	Połączenie drewno do drewna - (schemat gwoździowania 4)
	Łączniki		Nośności charakterystyczne - Drewno klasy C24 [kN]
	Część górna	Część dolna	R_1.k		R_2.k = R_3.k
	Część górna	Część dolna	CNA4.0x50	CSA5.0x50	CNA4.0x50	CSA5.0x50
NPB255	24	28	53.2	63.1	27.7	32.9

Należy zabezpieczyć element drewniany przed obrotem.

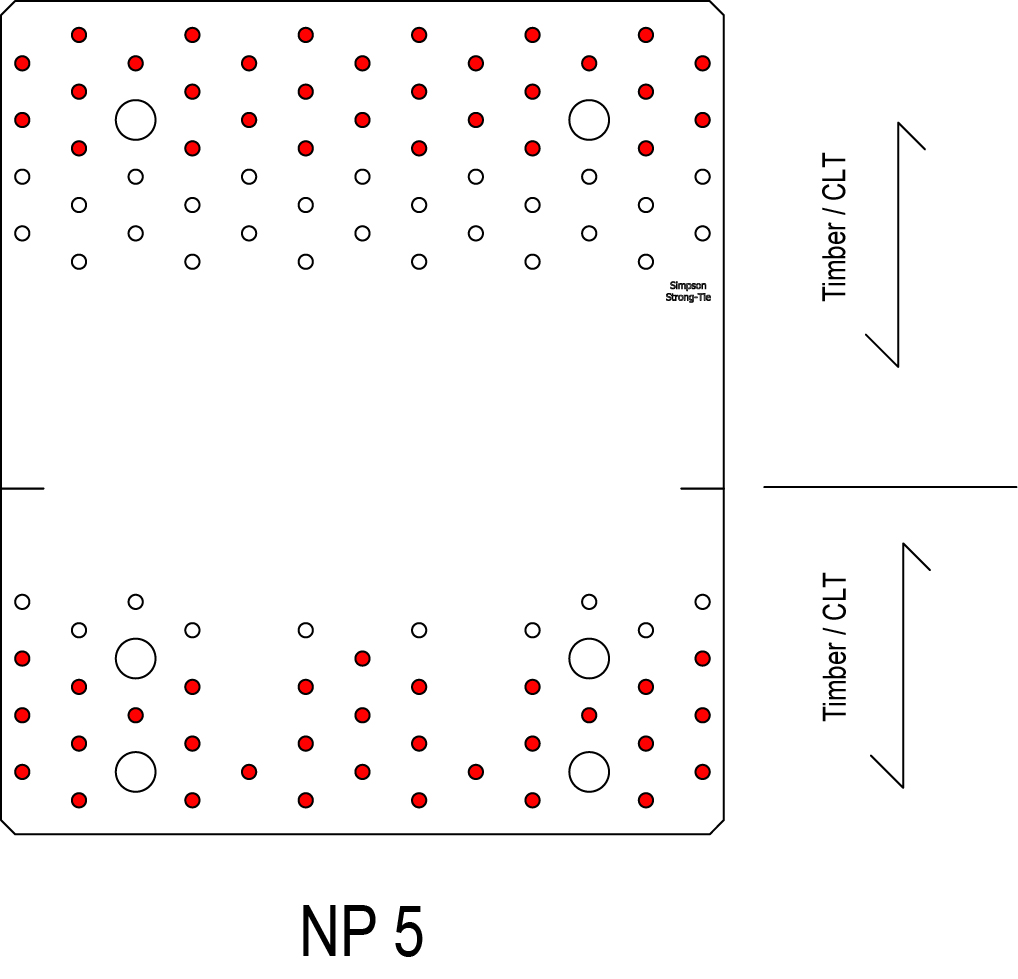

Nośności charakterystyczne - Połączenie drewno do drewna - schemat gwoździowania 5

Referencje	Połączenie drewno do drewna - (schemat gwoździowania 5)
	Łączniki		Nośności charakterystyczne - Drewno klasy C24 [kN]
	Część górna	Część dolna	R_1.k		R_2.k = R_3.k
	Część górna	Część dolna	CNA4.0x50	CSA5.0x50	CNA4.0x50	CSA5.0x50
NPB255SO	30	31	66.5	78.9	25	29.7

Należy zabezpieczyć element drewniany przed obrotem.

Nośności charakterystyczne - Połączenie drewno do drewna - schemat gwoździowania 6

Referencje	Połączenie drewno do drewna - (schemat gwoździowania 6)
	Łączniki		Nośności charakterystyczne - Drewno klasy C24 [kN]
	Część górna	Część dolna	R_1.k		R_2.k = R_3.k
	Część górna	Część dolna	CNA4.0x50	CSA5.0x50	CNA4.0x50	CSA5.0x50
NPB255	11	2	23.9	27.6	22.8	26.3

Należy zabezpieczyć element drewniany przed obrotem.

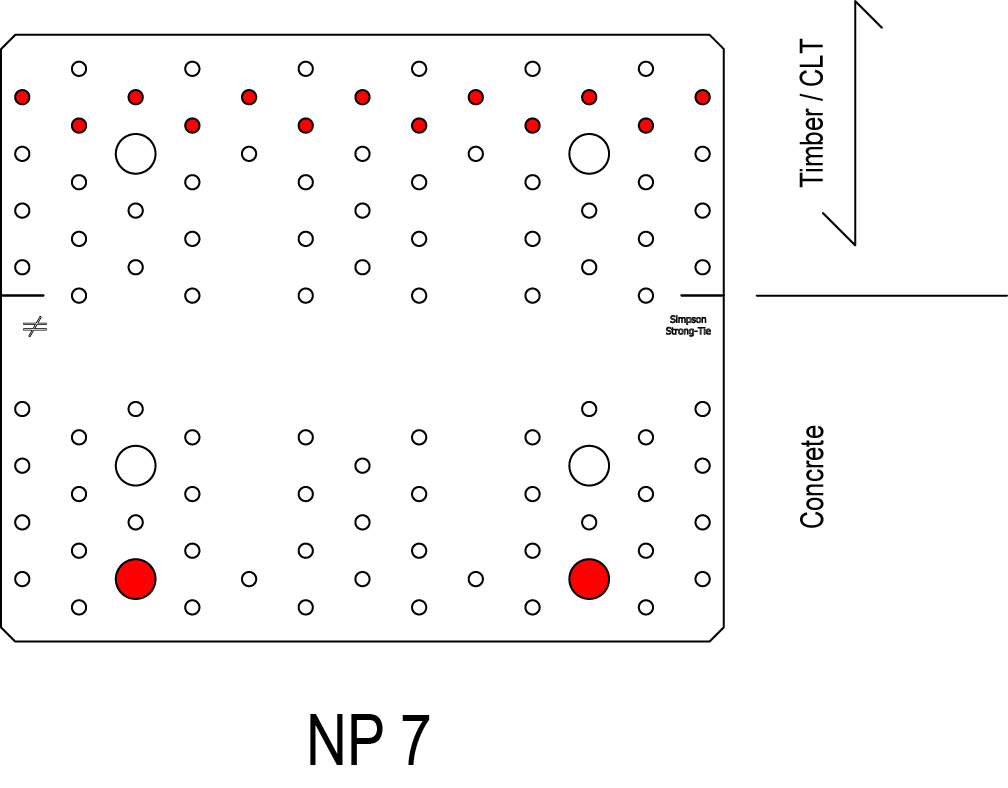

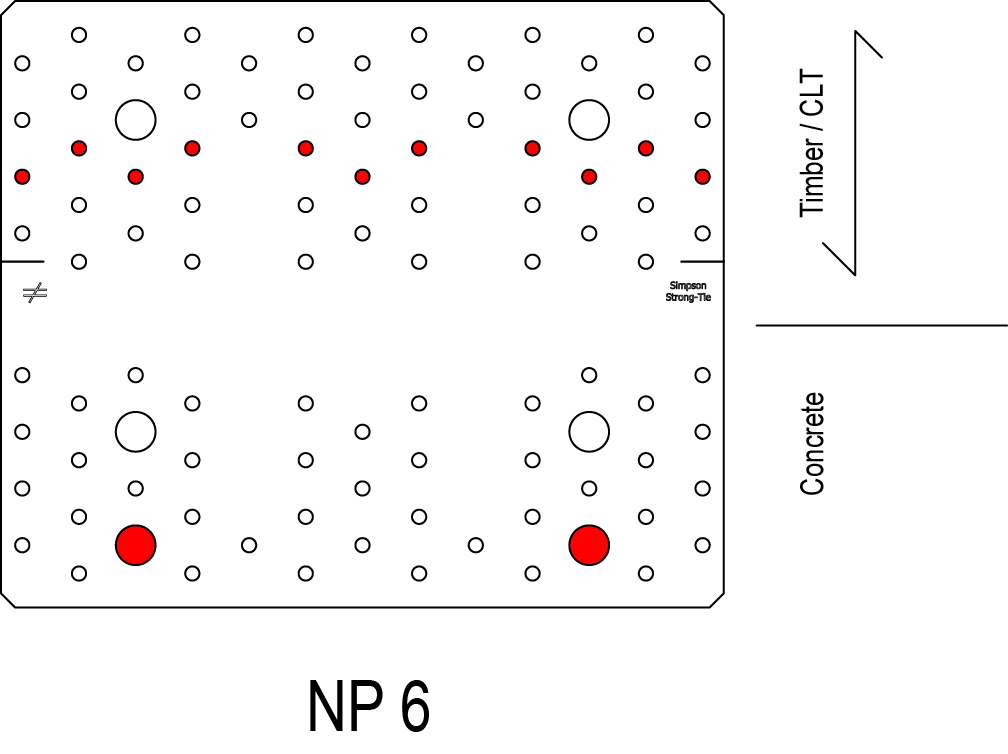

Nośności charakterystyczne - Połączenie drewno do betonu - schemat gwoździowania 1

Referencje	Product capacities - CLT to Rigid Support - Nailing pattern 7
	Fasteners		Product characteristic capacities - Timber C24 [kN]				f [mm]
	Top part	Bottom part	R_1.k		R_2.k = R_3.k
	Top part	Bottom part	CNA4.0x50	CSA5.0x50	CNA4.0x50	CSA5.0x50
NPB255	13	2	min (37,1 /kmod ; 28,9)	min (37,1 /kmod ; 34,2)	min (21,1 /kmod ; 19,3)	min (21,1 /kmod ; 22,9)	115

Należy zabezpieczyć element drewniany przed obrotem.

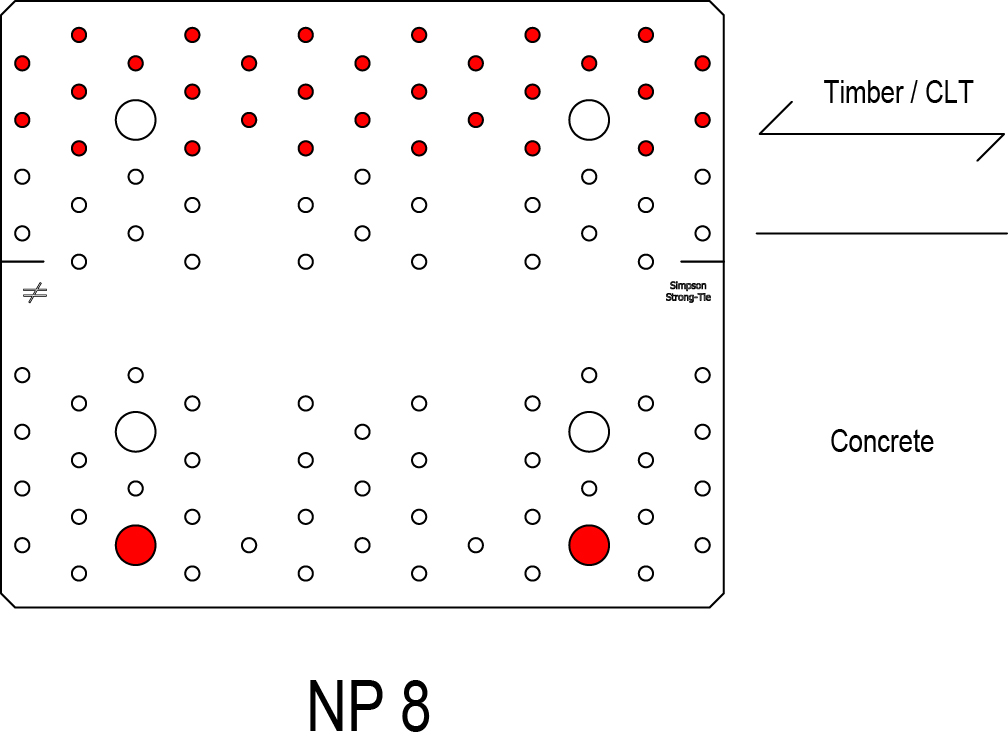

Nośności charakterystyczne - Połączenie - drewno do betonu - schemat gwoździowania 2

Referencje	Product capacities - CLT to Rigid Support - Nailing pattern 8
	Fasteners		Product characteristic capacities - Timber C24 [kN]				f [mm]
	Top part	Bottom part	R_1.k		R_2.k= R_3.k
	Top part	Bottom part	CNA4.0x50	CSA5.0x50	CNA4.0x50	CSA5.0x50
NPB255	30	2	min (37,1 /kmod ; 66,6)	min (37,1 /kmod ; 78,9)	min (27,8 /kmod ; 28,4)	min (27,8 /kmod ; 33,7)	70

Należy zabezpieczyć element drewniany przed obrotem.

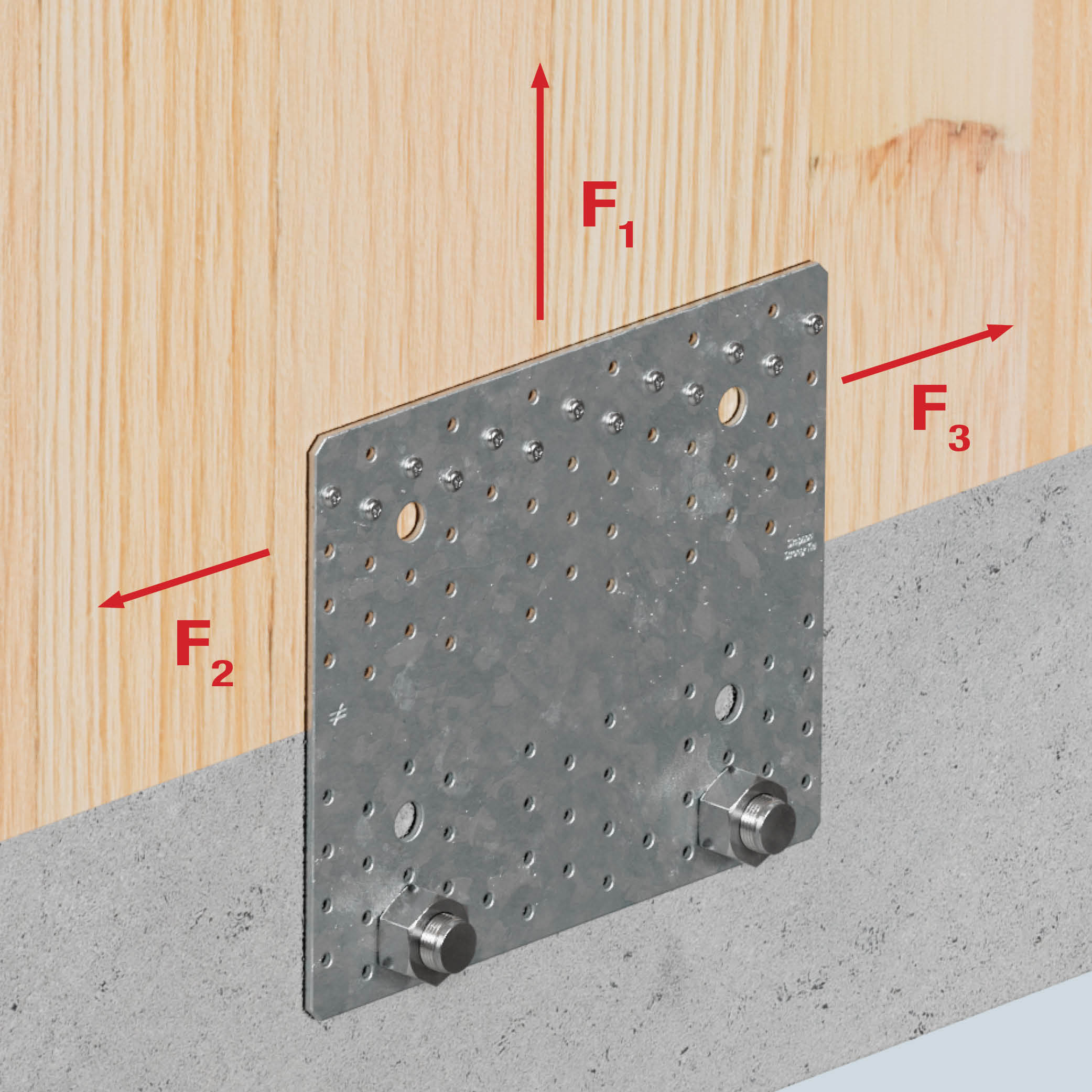

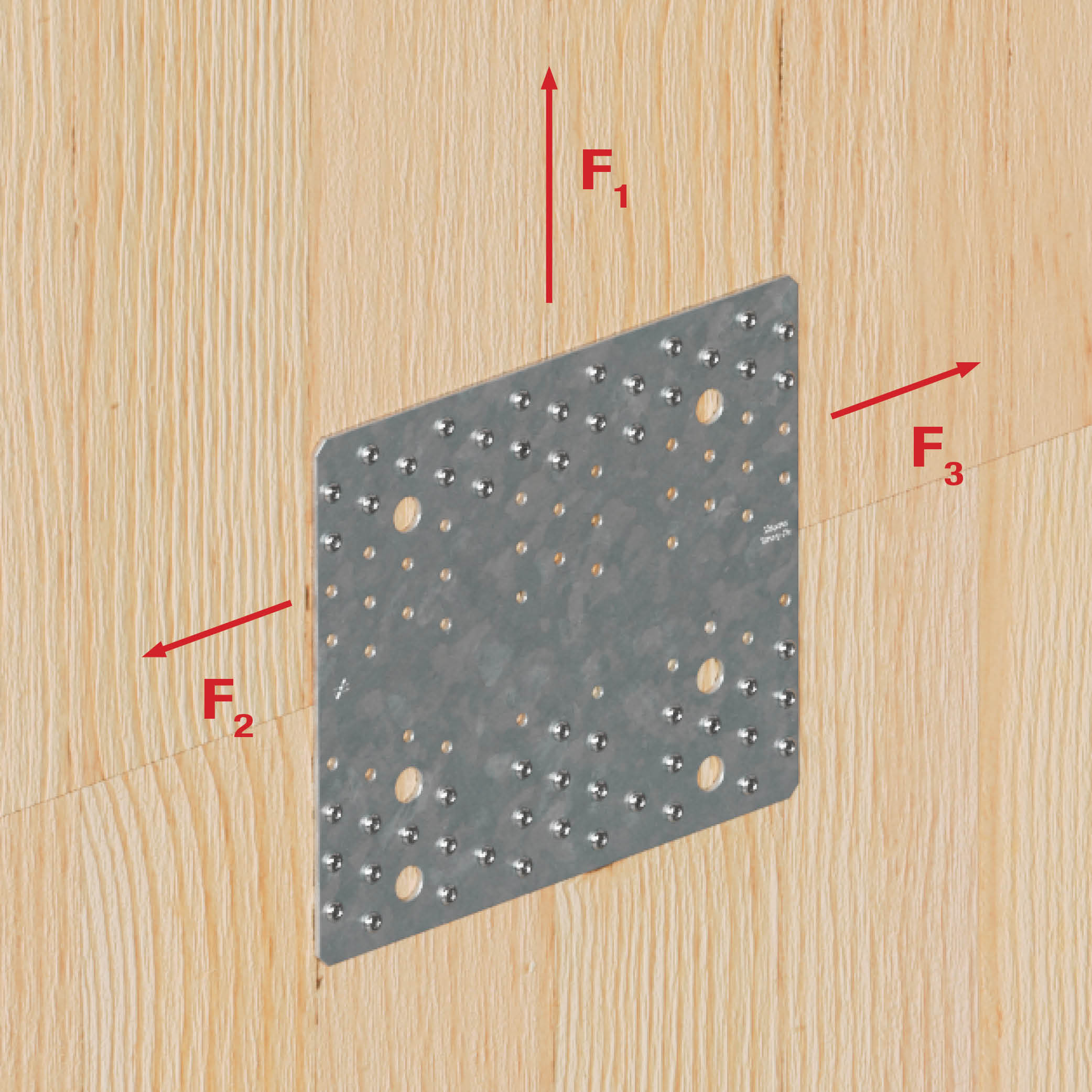

Grupę złożoną z dwóch kotew należy sprawdzić przy obciążeniach ścinających F1 i F2, a moment pośrodku między dwiema kotwami jest równy F2 * 120 mm (odstęp między kotwami: 160 mm).

Instalacja

Montaż

Mocowanie

Mocowanie do drewna:
Za pomocą gwoździ systemowych CNA 4.0 x 40 lub CNA 4.0 x 60, alternatywnie systemowych wkrętów CSA5.0 x ℓ.

Mocowanie do betonu:
Łącząc element drewniany z betonowym, należy zastosować kotwy mechaniczne lub chemiczne AT-HP Simpson Strong-Tie z wykorzystaniem prętów gwintowanych LMAS.
