Złącza

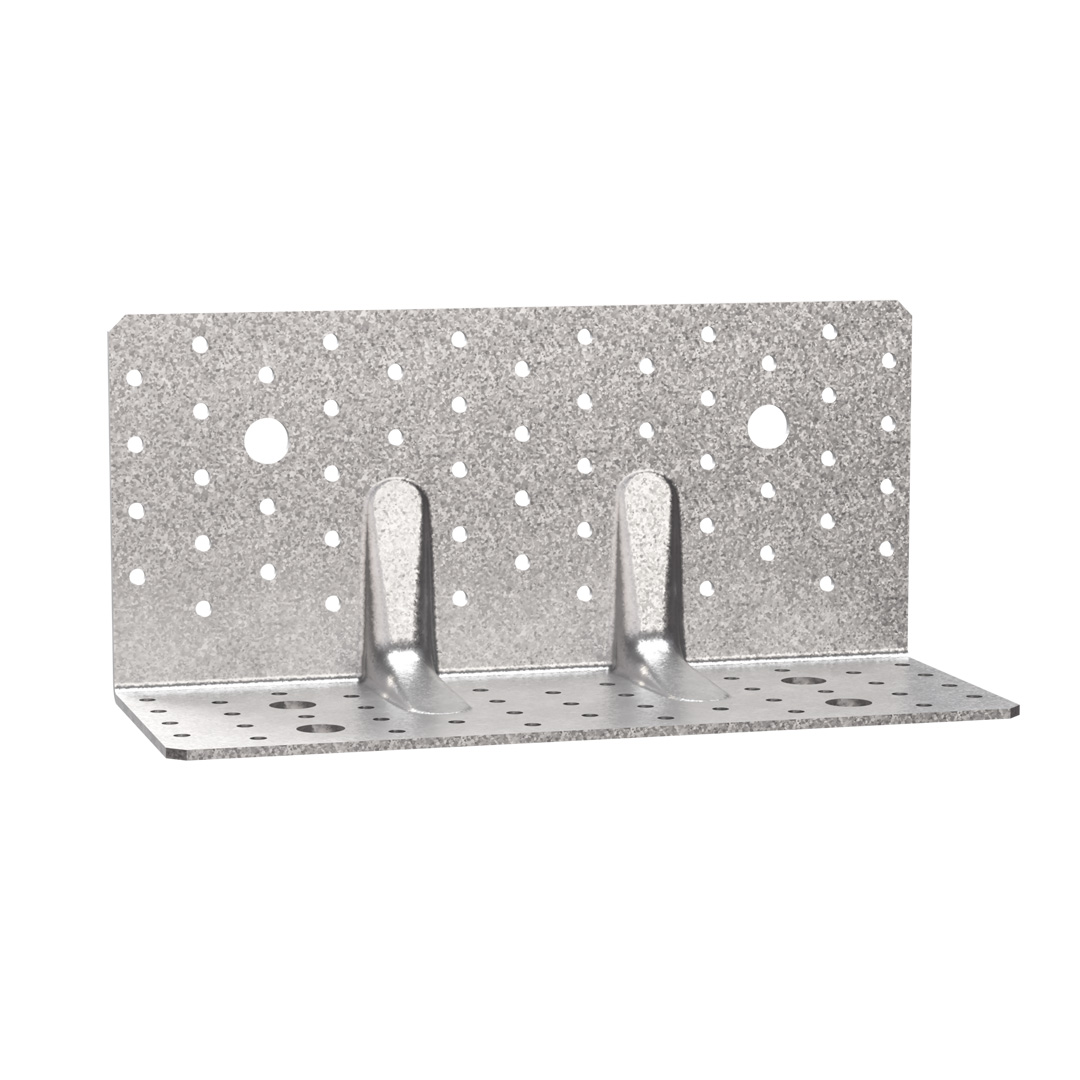

ABR255

Złącze kątowe wzmocnione (CLT)

Jeden z największych dostępnych kątowników z grupy kątowników wzmocnionych, zaprojektowany do przenoszenia bardzo dużych obciążeń. Dzięki swoim rozmiarom i nośnością znajduje zastosowane w budynkach wykonanych w technologii CLT.

Karta techniczna

Oznaczenie CE

ETA

Nowość

Klasa użytkowania 2

EPD

Środowisko wewnętrzne

Stal ocynkowana ogniowo metodą Sendzimira

ABR255_SSTBP_homepage_FR_fr

ABR255_SSTBP_homepage_ES_es

ABR255_SSTBP_homepage_NL_nl

ABR255_SSTBP_homepage_PT_pt

ABR255_SSTBP_homepage_FI_fi

ABR255_SSTBP_homepage_DE_de

Szczegóły produktu

Obrazy

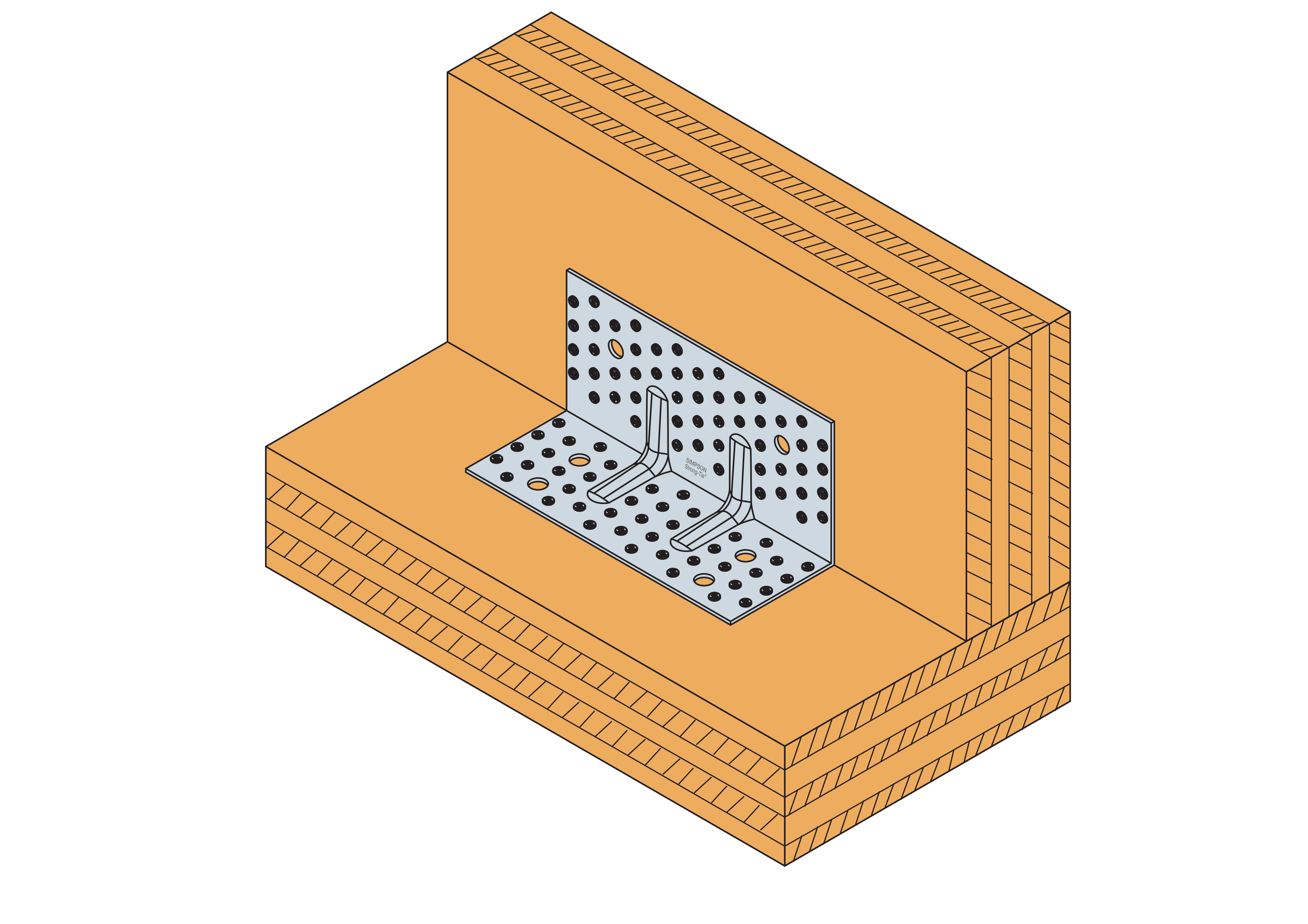

C_ABR255 wood-wood_InstIll_Ill_Instld_Br46_CLT_DK_EU_C0.jpg

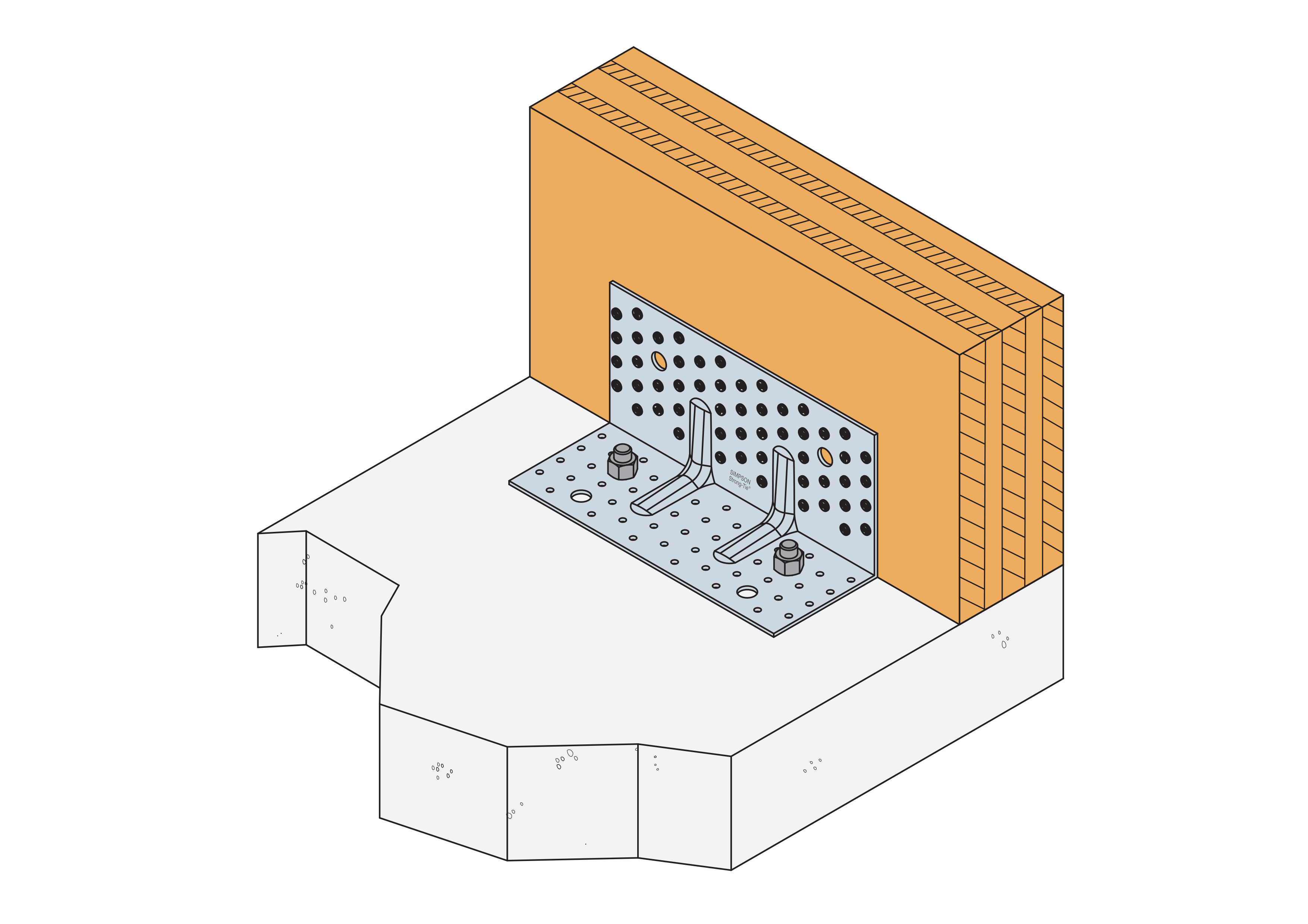

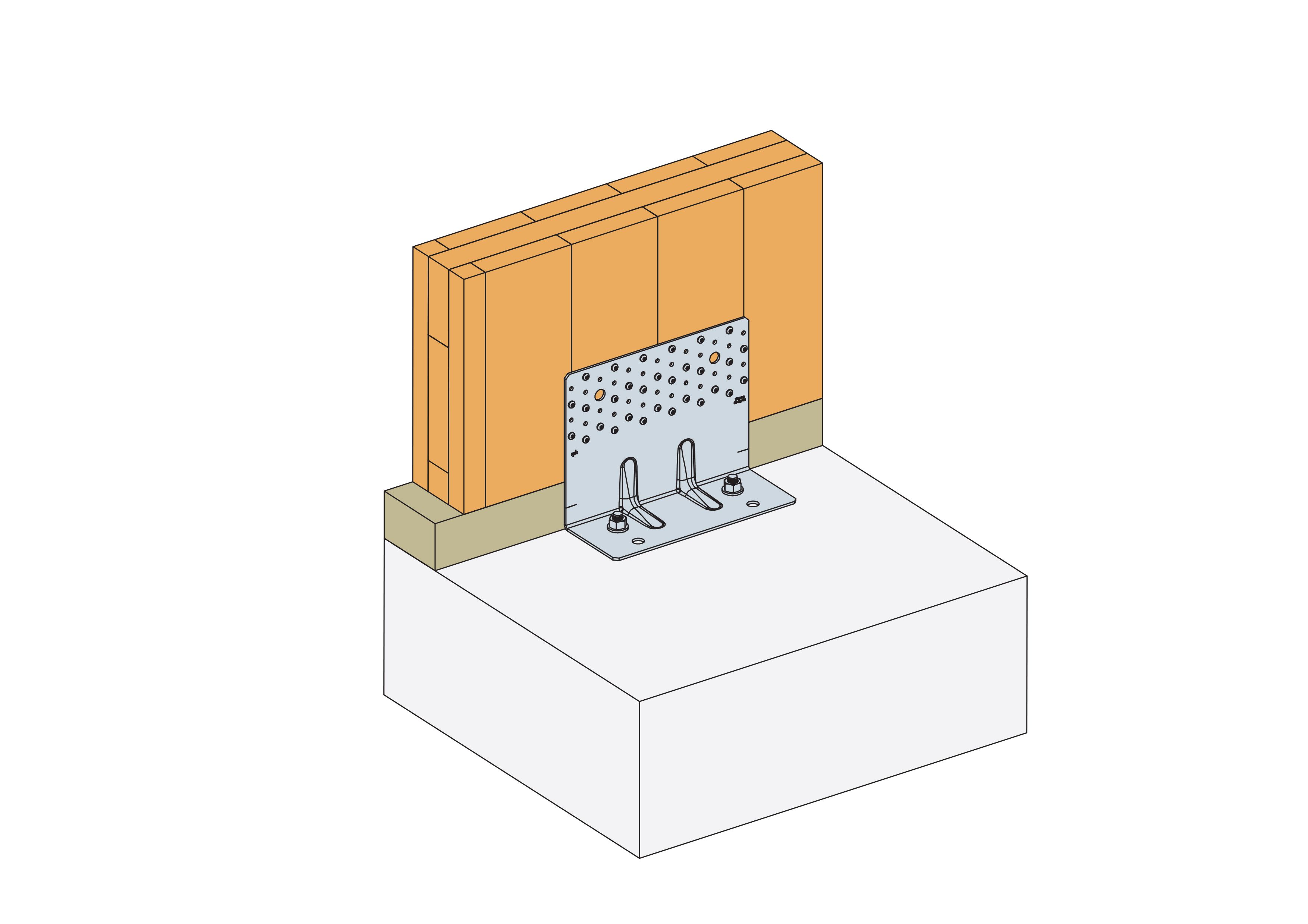

C_ABR255 concrete-wood_InstIll_Ill_Instld_Br46_CLT_DK_EU_C0.jpg

Właściwości

Materiał

Gatunek Stali: Stal S250GD
Ochrona antykorozyjna: Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

Prosty montaż
Obliczone statycznie
Mocne i trwałe połączenia
Gwoździowanie pełne lub częściowe
Uniwersalna perforacja
Możliwość mocowania do drewna i betony

Zastosowanie

Połączenie

Element główny: drewno lite, drewno kompozytowe, drewno klejone warstwowo, beton, stal.
Element drugorzędny: drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Obszar zastosowań

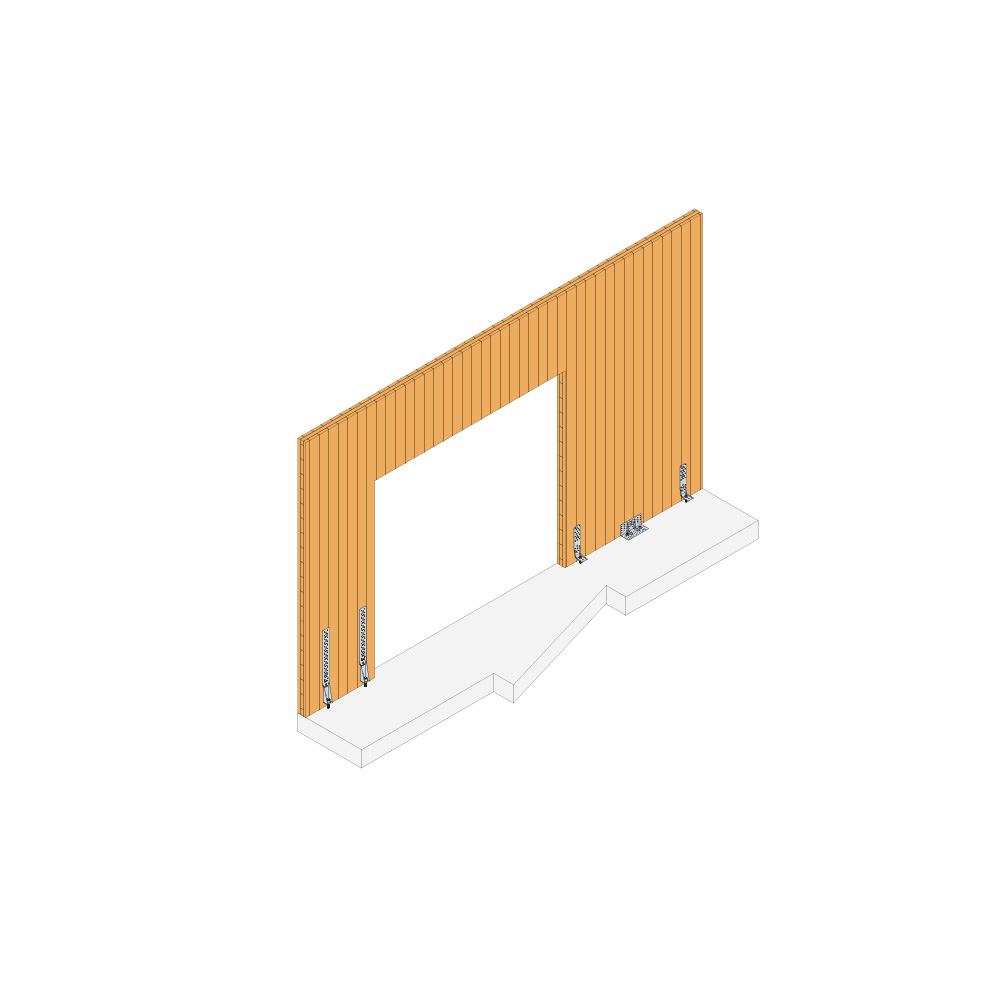

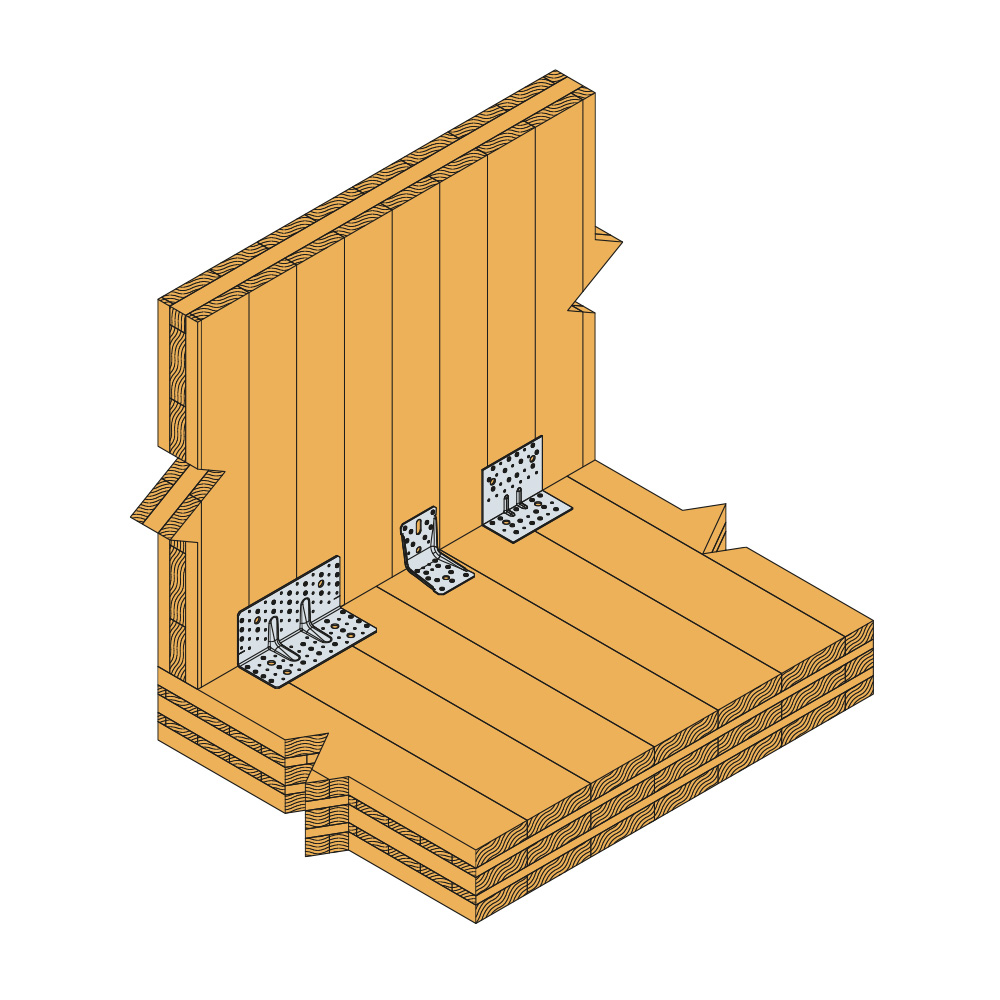

Do łączenia paneli CLT w budynkach wykonanych w tej technologii.
Połączenia drewnianych elementów litych z betonem.

Dane techniczne

Wymiary złącza

Wymiary

Numer referencyjny	Wymiary
	Other		Wymiary złącza[mm]				Otwory ramię A[mm]		Otwory ramię B[mm]
	Ilość w opk.	Waga[kg]	A[mm]	B[mm]	C[mm]	Grubość[mm]	Okrągłe		Okrągłe
	Ilość w opk.	Waga[kg]	A[mm]	B[mm]	C[mm]	Grubość[mm]	Ø5[mm]	Ø14[mm]	Ø5[mm]	Ø14[mm]

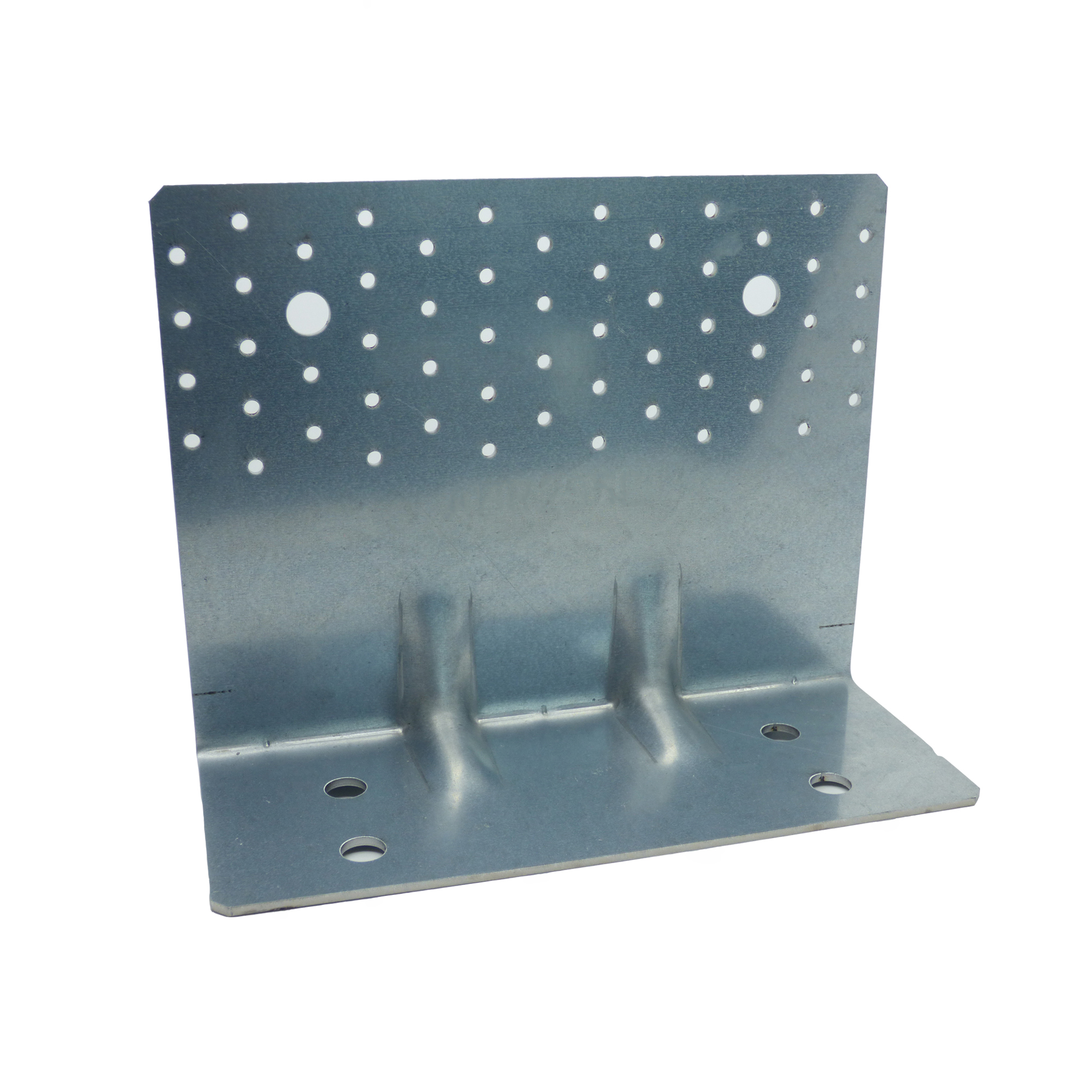

ABR255	10.0	1.2	120	100	255	3	52	2	41	4
ABR255SO	10.0	1.7	200	100	255	3	56	2	-	4

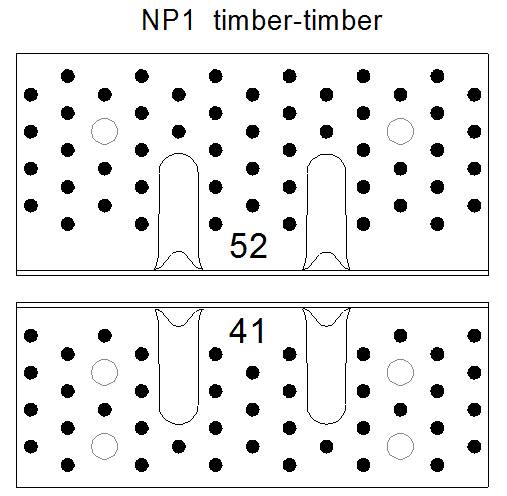

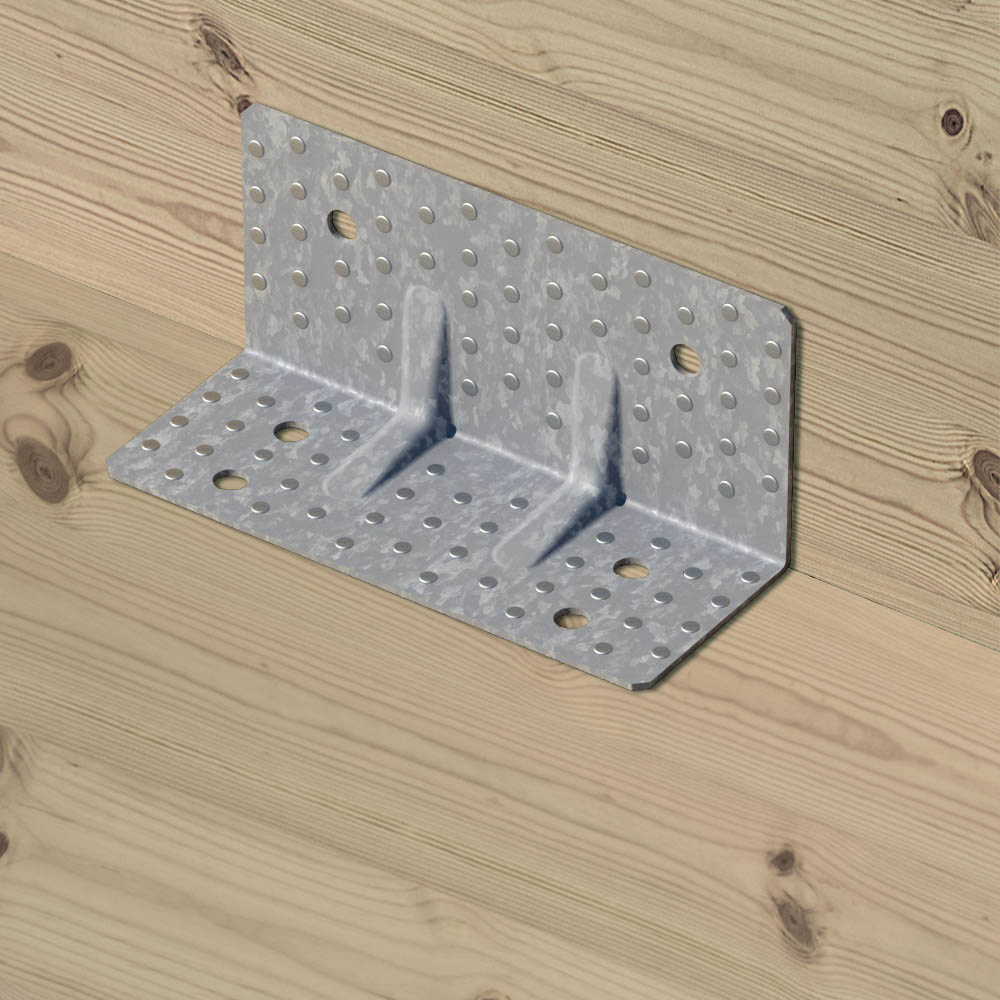

Połączenie ściana / strop - 1 kątownik w połączeniu / gwoździowanie pełne

Wymiary

Numer referencyjny	Angle bracket capacity
	Nośności dla połączenia ściana - strop / gwoździowanie pełne
	Łączniki		Nośności charakterystyczne - drewno kl. C24 - 1 złącze na połączenie[kN]
	Ramię A	Ramię B	R2,k = R3,k		R₁,ₖ			R5,k		R4,k
	szt.	szt.	CNA4.0x40	CNA4.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x40	CNA4.0x50
ABR255	52.0	41.0	37	45.9	16 / kmod^0,4	19,5/ kmod^0,4	22,5 / kmod^0,4	min (15.7 / kmod^0,4; 13.4/kmod)	min (18.8 / kmod^0,4; 13.4/kmod)	14.9	18.2

Nośności w powyższej tabeli mają zastosowanie w sytuacji gdy panel ścienny jest zabezpieczony przed obrotem.

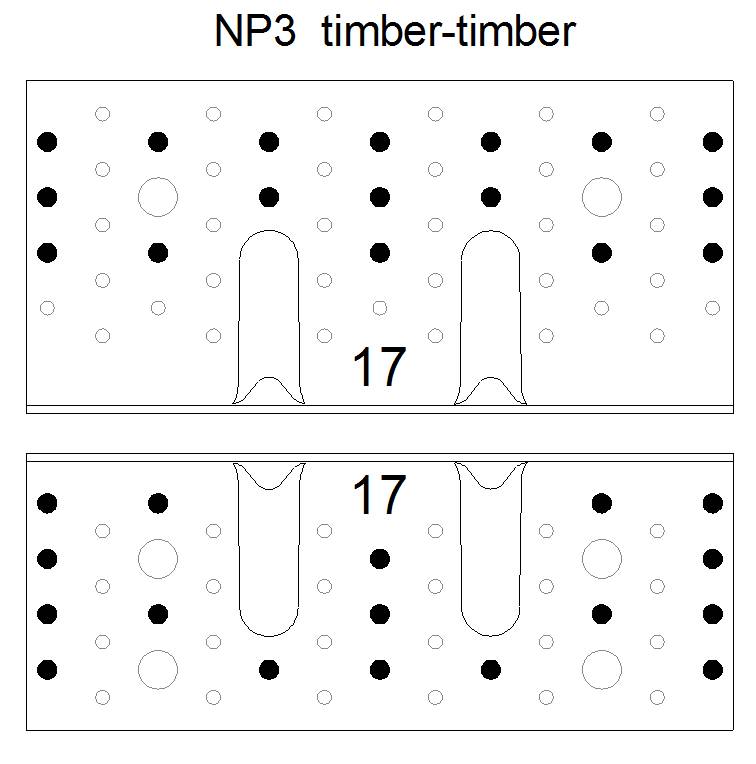

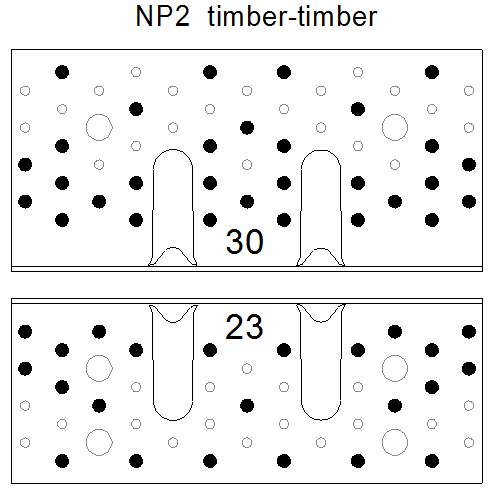

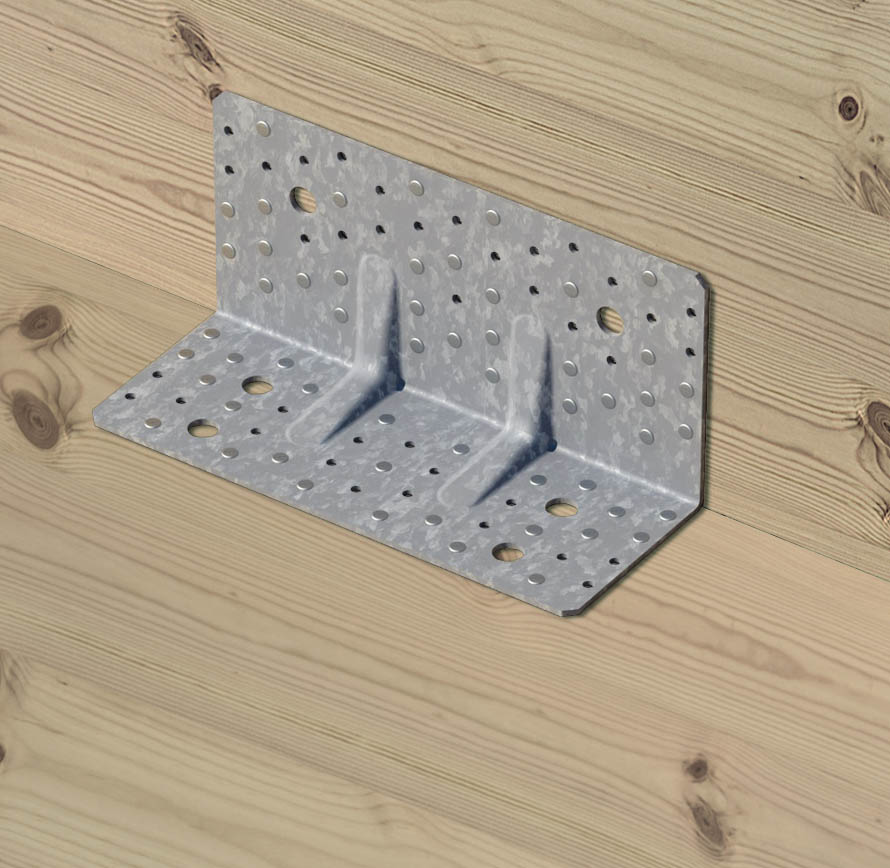

Połączenie ściana / strop - 1 kątownik w połączeniu / gwoździowanie częściowe

Wymiary

Numer referencyjny	Angle bracket capacity
	Nośności dla połączenia ściana - strop / gwoździowanie częściowe
	Łączniki		Nośności charakterystyczne - drewno kl. C24 - 1 złącze na połączenie[kN]
	Ramię A	Ramię B	R₁,ₖ			R2,k = R3,k			R4,k			R5,k
	szt.	szt.	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60
ABR255	30.0	23.0	13,7 / kmod^0,4	16,5 / kmod^0,4	19,5 / kmod^0,4	30.5	38	42.1	13.8	16.9	19.5	min (13.6 ; 13.9/kmod)	min (18 ; 13.9/kmod)	min (22 ; 13.9/kmod)

Nośności w powyższej tabeli mają zastosowanie w sytuacji gdy panel ścienny jest zabezpieczony przed obrotem.

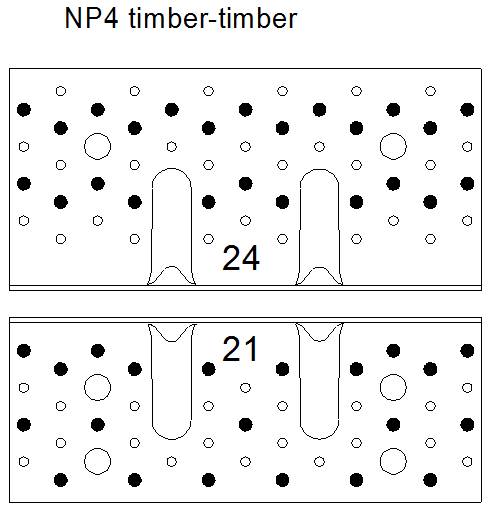

Połączenie CLT / CLT łączniki Ø12 - dwa złącza na połączenie

Wymiary

Numer referencyjny	Angle bracket capacity
	Połączenie CLT / CLT łączniki Ø12 - dwa złącza na połączenie
	Łączniki				Nośności charakterystyczne - drewno kl. C24 - 1 złącze na połączenie[kN]
	Ramię A		Ramię B		R2,k = R3,k	R₁,ₖ
	Ilość	Typ	Ilość	Typ	SSH12x80	SSH12x80
ABR255	2.0	SSH	4.0	SSH	16.6	13.4

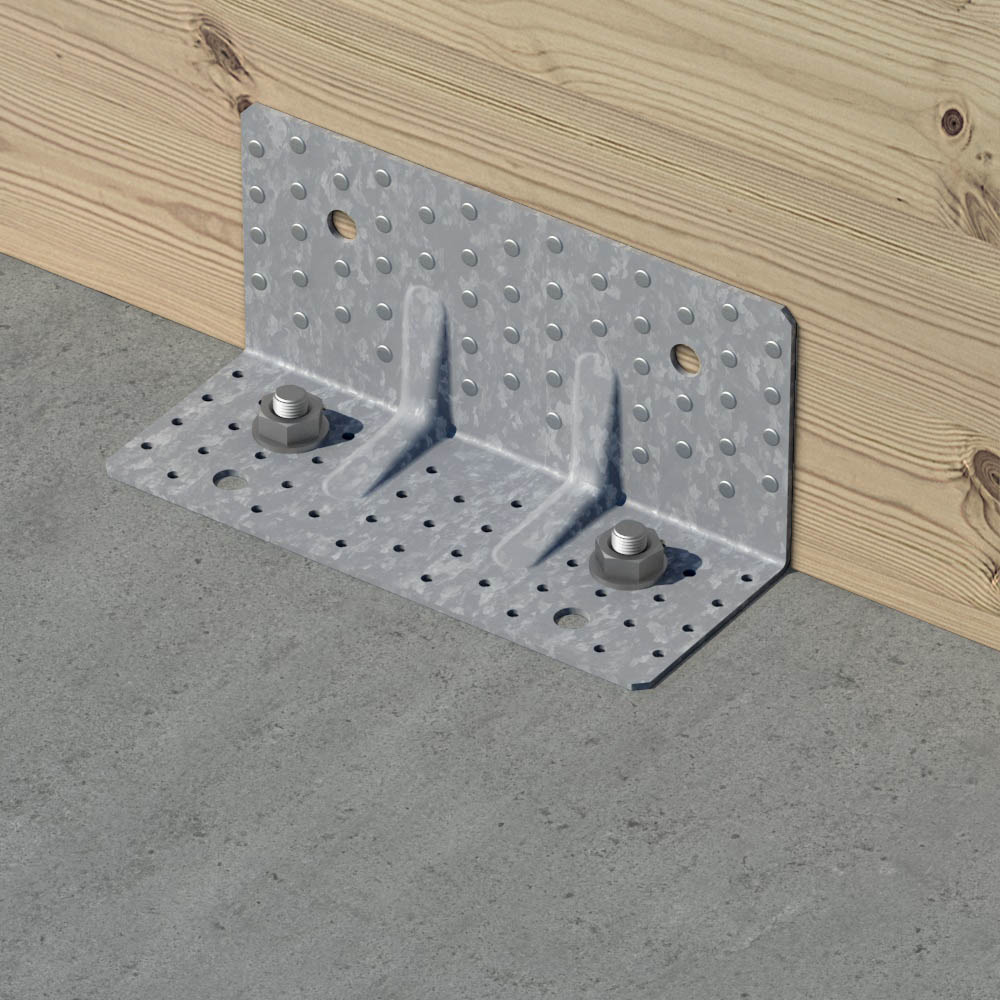

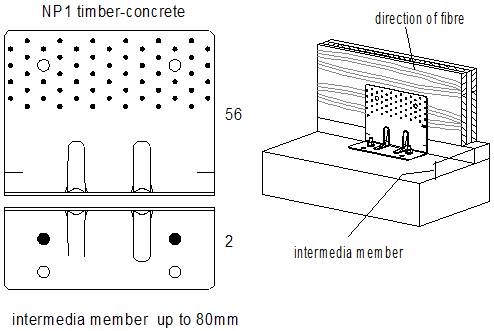

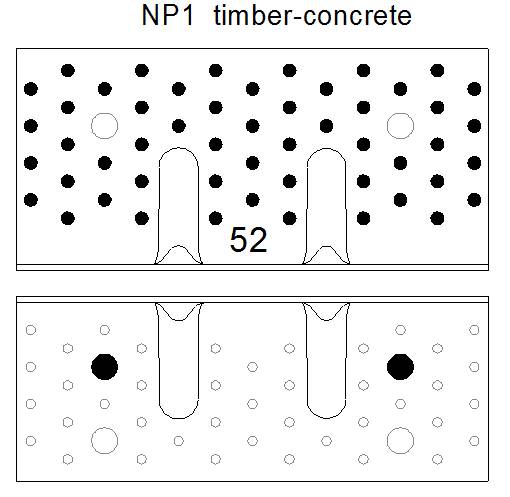

Połączenie ściana / beton - jeden kątownik w połączeniu / gwoździowanie pełne

Numer referencyjny	Angle bracket capacity
	Nośności dla połączenia ściana - beton / gwoździowanie pełne
	Łączniki				Nośności charakterystyczne - drewno kl. C24 - 1 złącze na połączenie[kN]
	Ramię B		Ramię A		R₁,ₖ		R4,k		R2,k = R3,k		R5,k
	szt.	Typ	szt.	Typ	CNA4.0x40	CNA4.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x40	CNA4.0x50
ABR255	2.0	Ø12	52.0	CNA	22 / kmod	22 / kmod	18.3/kmod^0,7	18.3/kmod^0,7	36	min (45,3 ; 42,9/kmod)	min (19.5/kmod^0.25 ; 17.7/kmod)	min (23.5/kmod^0.25 ; 17.7/kmod)
ABR255SO	2.0	Ø12	56.0	CNA	22,9/kmod	22,9/kmod	18,6/kmod^0,66	18,6/kmod^0,66	32.5	38.6	5,05/kmod	5,05/kmod

Nośności w powyższej tabeli mają zastosowanie w sytuacji gdy panel ścienny jest zabezpieczony przed obrotem.
Nośność kotew musi być dodatkowo sprawdzona na siły 1.1 x F₁ i 1,0 x F₂

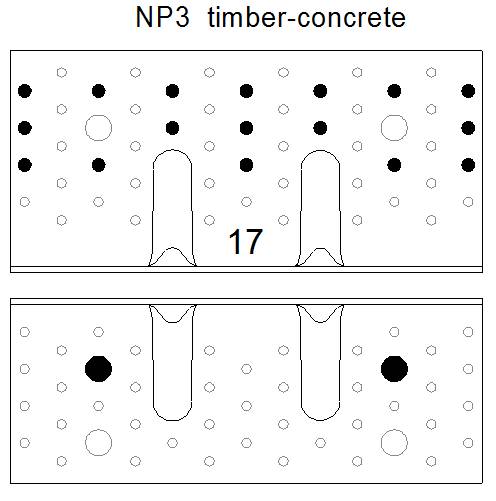

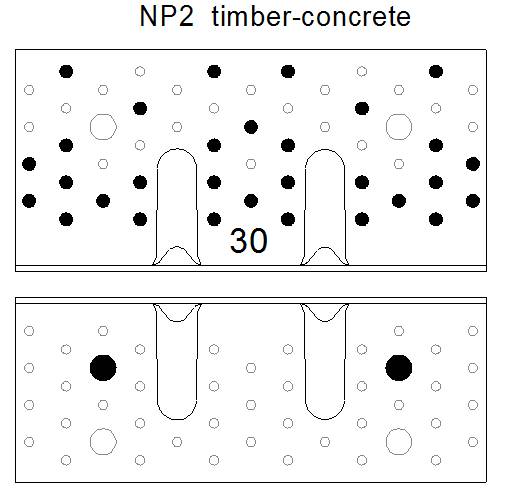

Połączenie ściana / beton - jeden kątownik w połączeniu / gwoździowanie częściowe

Wymiary

Numer referencyjny	Angle bracket capacity
	Nośności dla połączenia ściana - beton / gwoździowanie częściowe
	Nośności charakterystyczne - drewno kl. C24 - 1 złącze na połączenie[kN]								Łączniki
	R₁,ₖ		R2,k = R3,k		R4,k		R5,k		Ramię A		Ramię B
	CNA4.0x40	CNA4.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x40	CNA4.0x50	szt.	Typ	szt.	Typ
ABR255	18.8	min (24,8 ; 22 / kmod)	23.7	29	18.3/kmod^0,7	18.3/kmod^0,7	16.5/kmod^0.6	min (19.9/kmod^0.4 ; 17.7 / kmod)	30.0	CNA	2.0	Ø12
ABR255SO	min (27,5; 22,9/kmod)	min (34,7; 22,9/kmod)	15.7	20.7	18,2/kmod^0,66	18,2/kmod^0,66	5,05/kmod	5,05/kmod	19.0	CNA	2.0	Ø12

Nośności w powyższej tabeli mają zastosowanie w sytuacji gdy panel ścienny jest zabezpieczony przed obrotem.
Nośność kotew musi być dodatkowo sprawdzona na siły 1.1 x F₁ i 1,0 x F₂

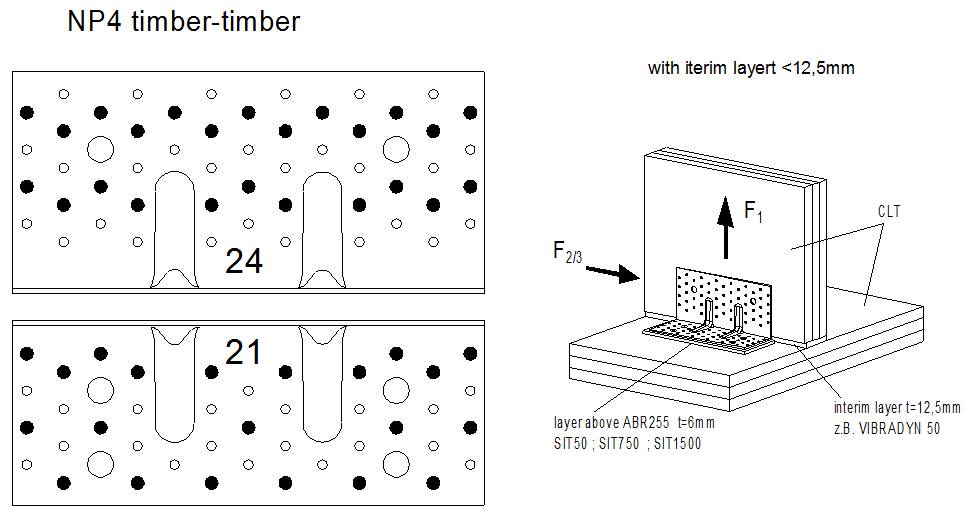

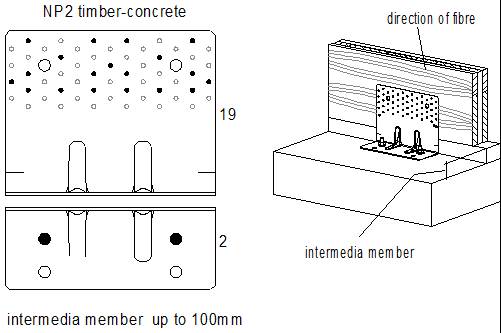

Połączenie ściana / beton - 1 kątownik w połączeniu / gwoździowanie częściowe

Wymiary

Numer referencyjny	Angle bracket capacity
	Połączenie ściana / beton - gwoździowanie częściowe (schemat gwoździowania 4)
	Łączniki				Nośności charakterystyczne - drewno kl. C24 - 1 złącze na połączenie[kN]
	Ramię A		Ramię B		R₁,ₖ		R2,k = R3,k		R4,k		R5,k
	Ilość	Typ	Ilość	Typ	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60
ABR255SO	26.0	CNA	2.0	Ø12	22,9/kmod	22,9/kmod	21.7	-	18,2/kmod^0,66	18,2/kmod^0,66	5,05/kmod	5,05/kmod

Nośności w powyższej tabeli mają zastosowanie w sytuacji gdy panel ścienny jest zabezpieczony przed obrotem.

Nośności kotew należy sprawdzić osobno dla F1 x 1,1, dla F2 x 1 oraz F5 x 2,2.
Wzór gwoździowania 4 został specjalnie opracowany do zastoswania z CLT. Może być stosowany do zastosowań z innymi materiałami na bazie drewna, pod warunkiem, że materiały te odpowiadają odstępom i odległościom elementów złącznych w CLT.

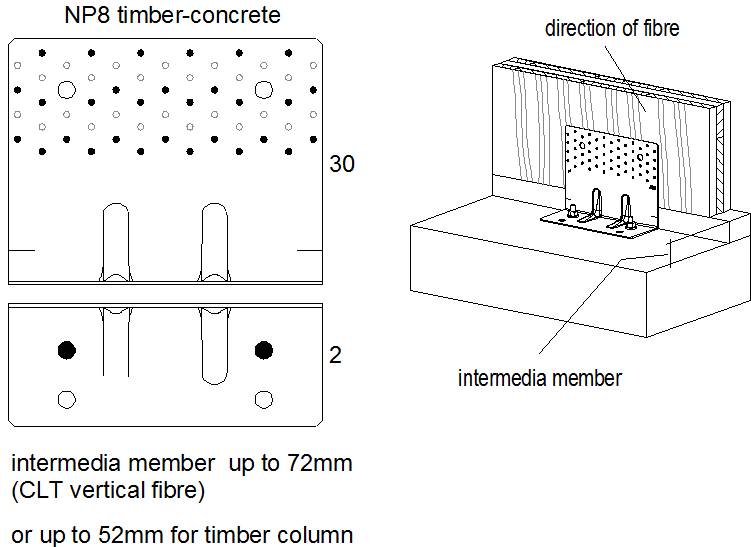

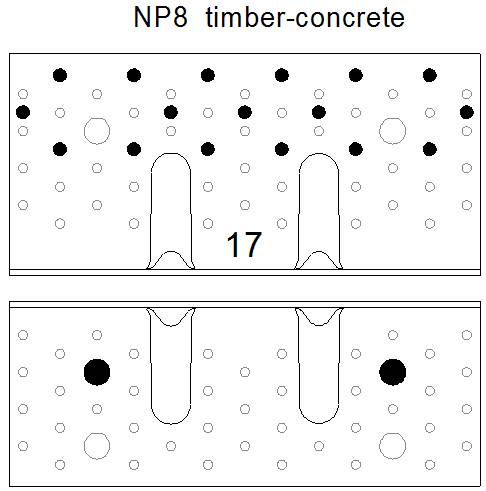

Połączenie ściana / beton - 1 kątownik w połączeniu / gwoździowanie częściowe

Wymiary

Numer referencyjny	Angle bracket capacity
	Połączenie ściana / beton - gwoździowanie częściowe (schemat gwoździowania 8)
	Łączniki				Nośności charakterystyczne - drewno kl. C24 - 1 złącze na połączenie[kN]
	Ramię A		Ramię B		R₁,ₖ		R2,k = R3,k		R4,k		R5,k
	szt.	Typ	szt.	Typ	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60
ABR255	17.0	CNA	2.0	Ø12	20	20	24.9	26.5	18.3/kmod^0.7	18.3/kmod^0.7	5.9/kmod^0.6	6.7/kmod^0.5
ABR255SO	30.0	CNA	2.0	Ø12	22,9/kmod	22,9/kmod	26.1	-	18,2/kmod^0,66	18,2/kmod^0,66	5,05/kmod	5,05/kmod

Nośności w powyższej tabeli mają zastosowanie w sytuacji gdy panel ścienny jest zabezpieczony przed obrotem.

Instalacja

Montaż

Mocowanie

Za pomocą gwoździ systemowych CNA 4.0 x 50 lub alternatywnie systemowych wkrętów CSA5.0 x 50.
Łącząc element drewniany z betonowym, należy zastosować kotwy mechaniczne lub chemiczne Simpson Strong-Tie z wykorzystaniem prętów gwintowanych LMAS.
