Złącza

NPB

Płytka perforowana kotwiąca (CLT)

Płytki perforowane posiadają wiele zastosowań w zakresie prostego wykonywania połączeń nakładkowych. Perforowane płytki NPB została specjalnie opracowana do mocowania paneli CLT do elementów drewnianych lub betonowych. Ułatwiony montaż dzięki linii do znakowania, która umożliwia pozycjonowanie dwóch elementów.

Karta techniczna

Oznaczenie CE

Nowość

EPD

Klasa użytkowania 2

Stal ocynkowana ogniowo metodą Sendzimira

Środowisko wewnętrzne

Szczegóły produktu

Właściwości

Materiał

Gatunek Stali:
Stal S250GD
Ochrona antykorozyjna:
Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

Idealna dla budynków z CLT
Łatwy montaż zużyciem linii pomocniczej
Może być stoswana do połączenia CLT z drewnem lub betonem
Wysoka nośność

Zastosowanie

Domaine d'utilisation

CLT
Drewno lite

Dane techniczne

Wymiary

Numer referencyjny	Wymiary
	Wymiary złącza[mm]			Otwory ramię A	Otwory[mm]		Other
	A[mm]	B[mm]	Grubość[mm]	Okrągłe	Okrągłe		Ilość w opk.	Waga[kg]
	A[mm]	B[mm]	Grubość[mm]	Ø5[mm]	Ø13	Ø17	Ilość w opk.	Waga[kg]
NPB60400	60	400	2	49	1	-	10	0.36
NPB100540	100	540	3	26+28	2 (Ø14)	2	10	1.2
NPB140540	140	540	3	36+36	-	2+2	10	1.7

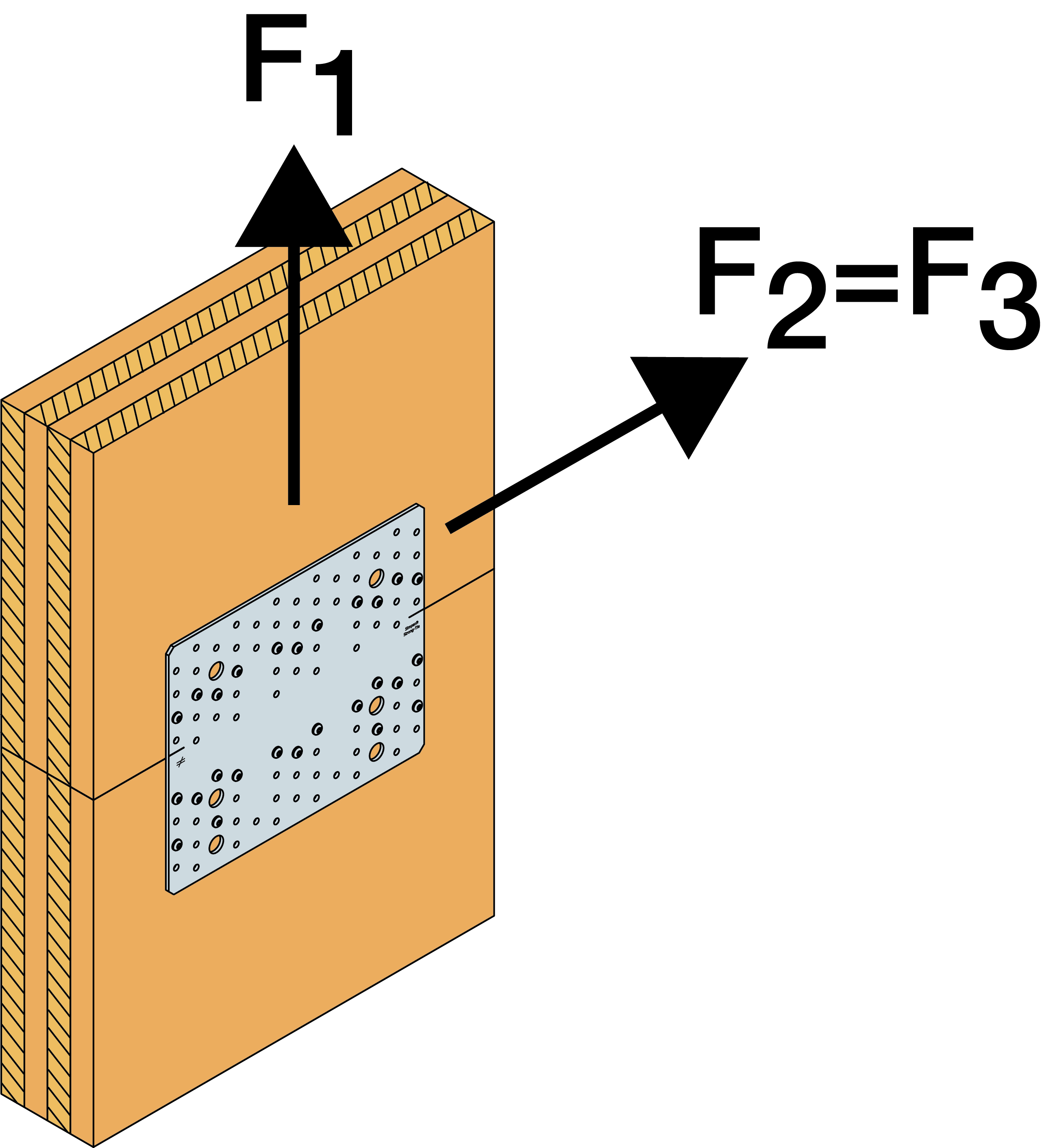

Połączenie drewno -drewno (CLT-CLT)

Numer referencyjny	Nail plates capacity
	Połączenie drewno do betonu - (schemat gwoździowania 1)
	Łączniki		Nośność charakterystyczna - Drewno C24[kN]
	Część górna	Część dolna	R₁,ₖ		R₂,ₖ=R₃,ₖ
	Część górna	Część dolna	CNA4.0x50	CSA5.0x50	CNA4.0x50	CSA5.0x50
NPB60400	n	n	min (26.7/kmod ; n x 2.22)	min (26.7/kmod ; n x 2.63)	-	-
NPB100540	n	n	min (71.3/kmod ; n x 2.22)	min (71.3/kmod ; n x 2.63)	-	-
NPB140540	n	n	min (102.5/kmod ; n x 2.22)	min (102.5/kmod ; n x 2.63)	-	-

n = liczba łączników (CNA lub CSA) w górnej lub dolnej części płyty. Ta liczba łączników musi być taka sama w obu elementach drewnianych.
Należy sprawdzić odległości do krawędzi drewna.

Połączenie drewno-beton (CLT-beton)

Numer referencyjny	Nail plates capacity
	Połączenie - drewno do betonu - (schemat gwoździowania 2)
	Łączniki		Nośność charakterystyczna - Drewno C24[kN]
	Część górna	Część dolna	R₁,ₖ
	Część górna	Część dolna	CNA4.0x50	CSA5.0x50
NPB60400	n	1 Ø12	min (20.6/kmod ; n x 2.22)	min (20.6/kmod ; n x 2.63)
NPB100540	n	2 Ø12	min (58.8/kmod ; n x 2.22)	min (58.8/kmod ; n x 2.63)
NPB140540	n	2 Ø16	min (82.4/kmod ; n x 2.22)	min (82.4/kmod ; n x 2.63)

n = liczba łączników (CNA lub CSA) w górnej części płytki. Należy sprawdzić odległości do krawędzi drewna oraz odległości do krawędzi betonu.
Należy również sprawdzić nośność kotew.

Aprobaty i Deklaracje

Deklaracja właściwości użytkowych (DoP)

pl-dop-h10-0005-06.pdf

Brak dostępnej historii

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
