AB255SSH

Złącza kątowe do (CLT)

Specjalnie profilowany kątownik do połączenia masywnych elementów drewnianych CLT lub HBE.  Kątownik AB255SSD dzięki swoim dużym nośnością pozwala przenieść większość kombinowanych obciążeń w w masywnych konstrukcjach drewnianych. Powiększone otwory montażowe pozwalają wykorzystać specjalne wkręty systemowe SSH. Dzięki temu czas montażu jest zdecydowanie krótszy.

Karta techniczna
Oznaczenie CE
Oznaczenie CE
ETA
ETA
Nowość
Nowość
Klasa użytkowania 2
Klasa użytkowania 2
Stal ocynkowana ogniowo metodą Sendzimira
Stal ocynkowana ogniowo metodą Sendzimira
Środowisko wewnętrzne
Środowisko wewnętrzne
EPD
EPD
AB255SSH_SSTBP_homepage_FI_fi

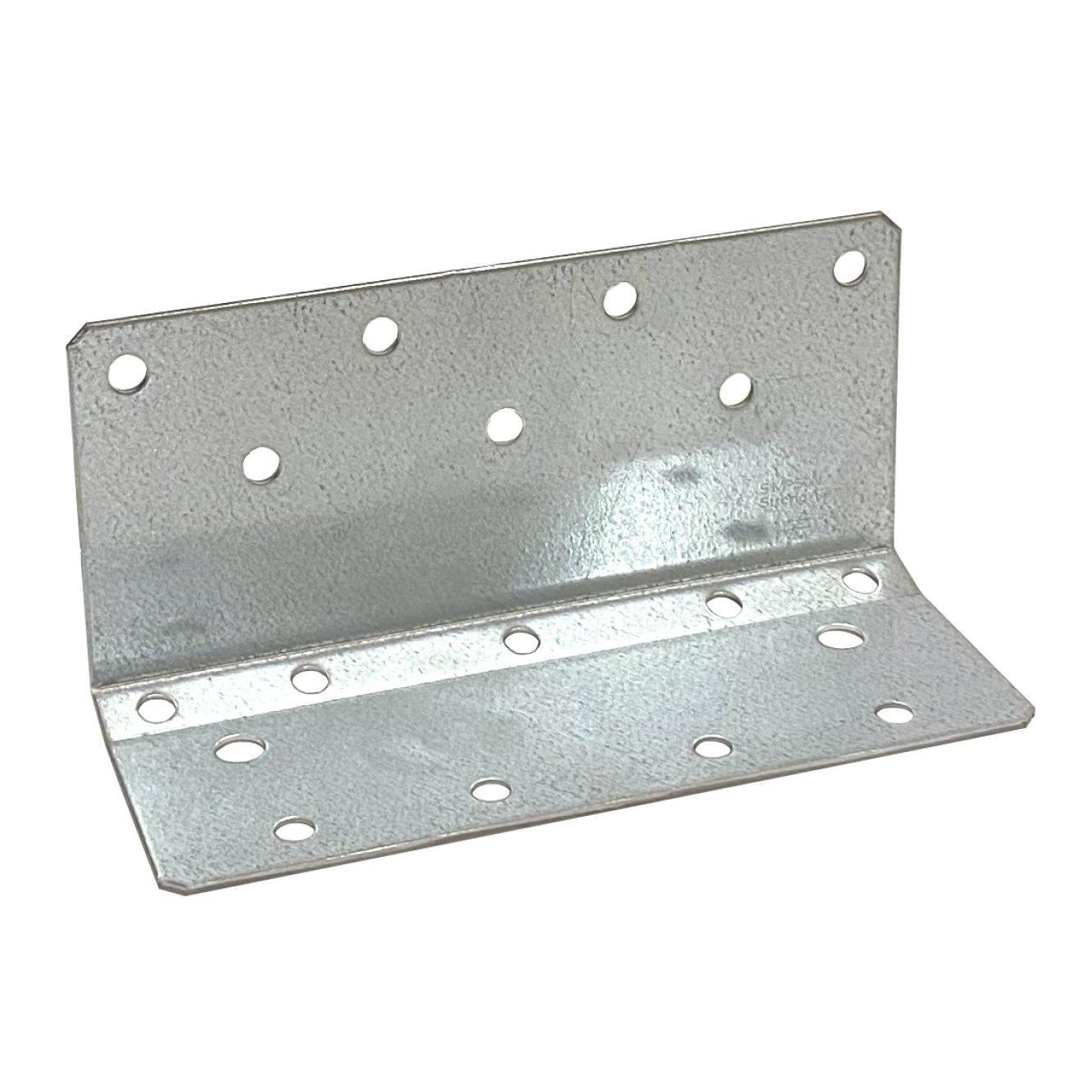

AB255SSH main image

Szczegóły produktu

Obrazy

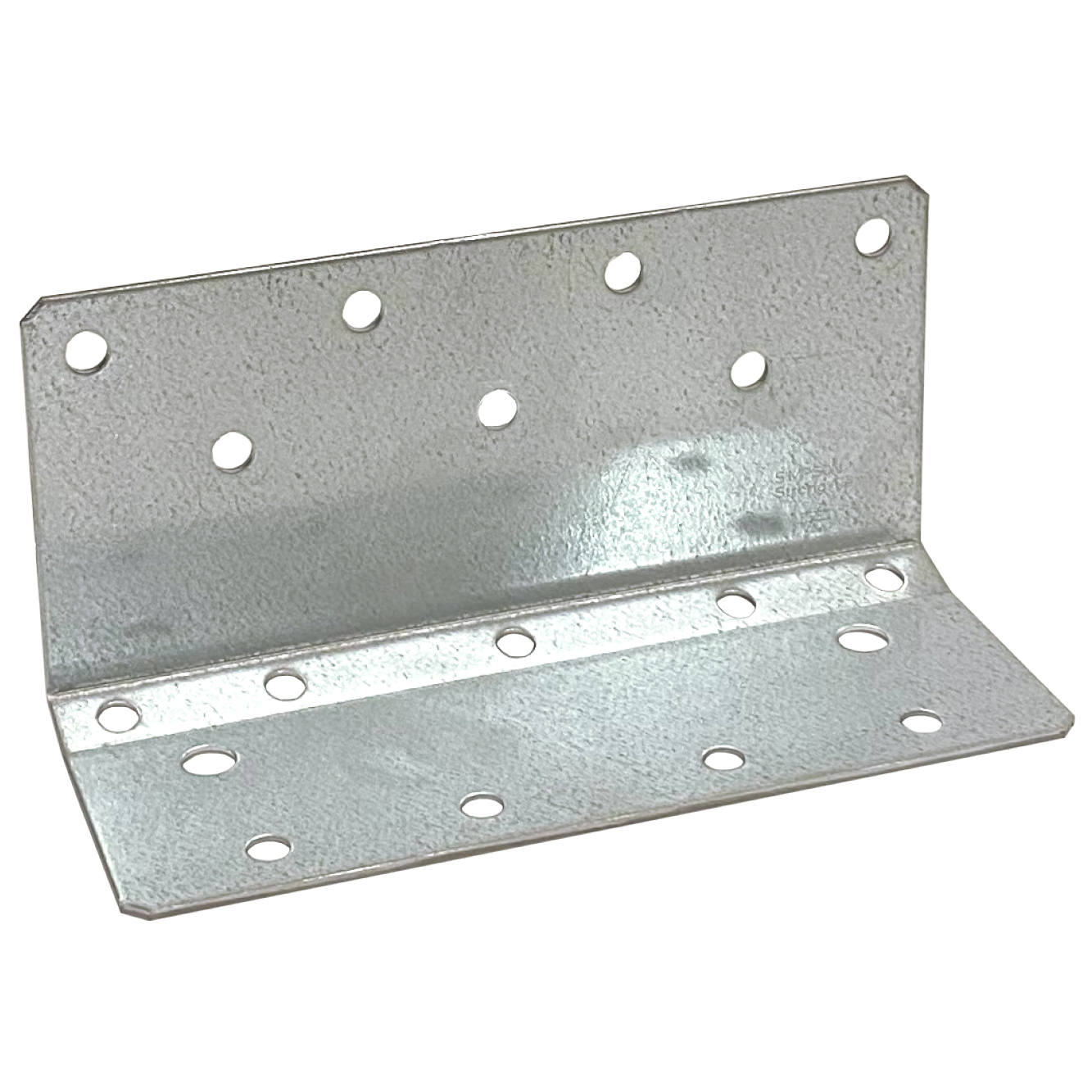

AB255SSH main.jpg

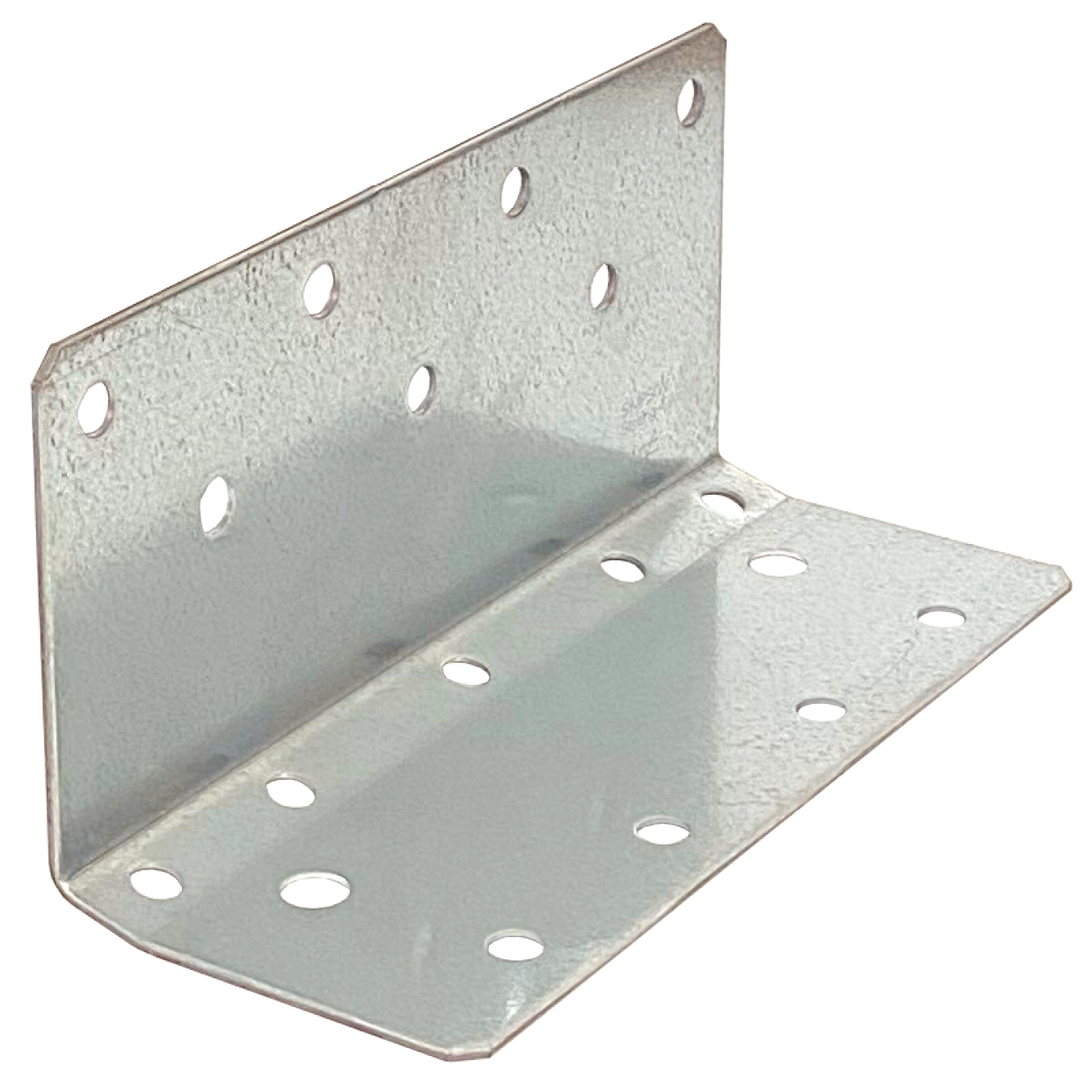

AB255SSH gallery.jpg
AB255SSH install.jpg

Właściwości

Materiał

Gatunek Stali: Stal S250GD
Ochrona antykorozyjna: Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

  • Prosty i szybki montaż
  • Obliczone statycznie
  • Mocne i trwałe połączenia
  • Zwiększona śrenica otworów pod wkręty

Zastosowanie

Połączenie

Element główny: drewno lite, drewno kompozytowe, drewno klejone krzyżowo CLT.
Element drugorzędny: drewno lite, drewno kompozytowe, drewno klejone krzyżowo CLT

Obszar zastosowań

  • Połączenie paneli CLT
  • Połączenia drewnianych elementów litych

Dane techniczne

Wymiary złącza

Wymiary

Wymiary złącza
Numer referencyjnyWymiary
OtherWymiary złącza[mm]Otwory ramię A[mm]Otwory ramię B[mm]
Ilość w opk.A[mm]B[mm]C[mm]Grubość[mm]OkrągłeOkrągłe
LIczba[mm]LIczba[mm]Ø14[mm]
AB255SSH10.01231002553792

Połączenie belka / belka - jeden kątownik w połączeniu / gwoździowanie pełne

Numer referencyjnyAngle bracket capacity
Nośności dla połączenia belka - belka / gwoździowanie pełne
Nośności charakterystyczne - drewno kl. C24 - 1 kątowniki na połączenie[kN]
R₂,ₖ=R₃,ₖR₁,ₖR4,k (2)R5,k
10.0x4010.0x5010.0x10010.0x12010.0x16010.0x4010.0x5010.0x10010.0x12010.0x16010.0x16010.0x160
AB255SSH17.424.73542.648.58.56 * kmod^0.2519.3 * kmod^0.1226.36 * kmod^0.0942.656.213.9/kmod^0.765.32/kmod^0.24
  • Wartość z powyższej tabeli mogą być użyte, jeśli panel nie może się obracać.
  • Wartości dla innych wymiarów SSH są dostępne w ETA.

Połączenie belka / belka - jeden kątownik w połączeniu / gwoździowanie częściowe

Numer referencyjnyAngle bracket capacity
Nośności dla połączenia belka - belka / gwoździowanie częściowe
Nośności charakterystyczne - drewno kl. C24 - 1 kątowniki na połączenie[kN]
R₁,ₖR₂,ₖ=R₃,ₖR5,kR4,k
10.0x4010.0x5010.0x10010.0x12010.0x16010.0x4010.0x5010.0x10010.0x12010.0x16010.0x16010.0x160
AB255SSH4.12 * kmod^0.510.9 * kmod^0.215.36 * kmod^0.1525.64 * kmod^0.125.4 * kmod^0.110.815.421.826.530.12.11/kmod^0.813.9/kmod^0.76
  • Wartość z powyższej tabeli mogą być użyte, jeśli panel nie może się obracać.
  • Wartości dla innych wymiarów SSH są dostępne w ETA.

Instalacja

Montaż

Mocowanie

  • SSH10.0xℓ (dopuszcza się różne długości w zależności od wymaganej nośności)

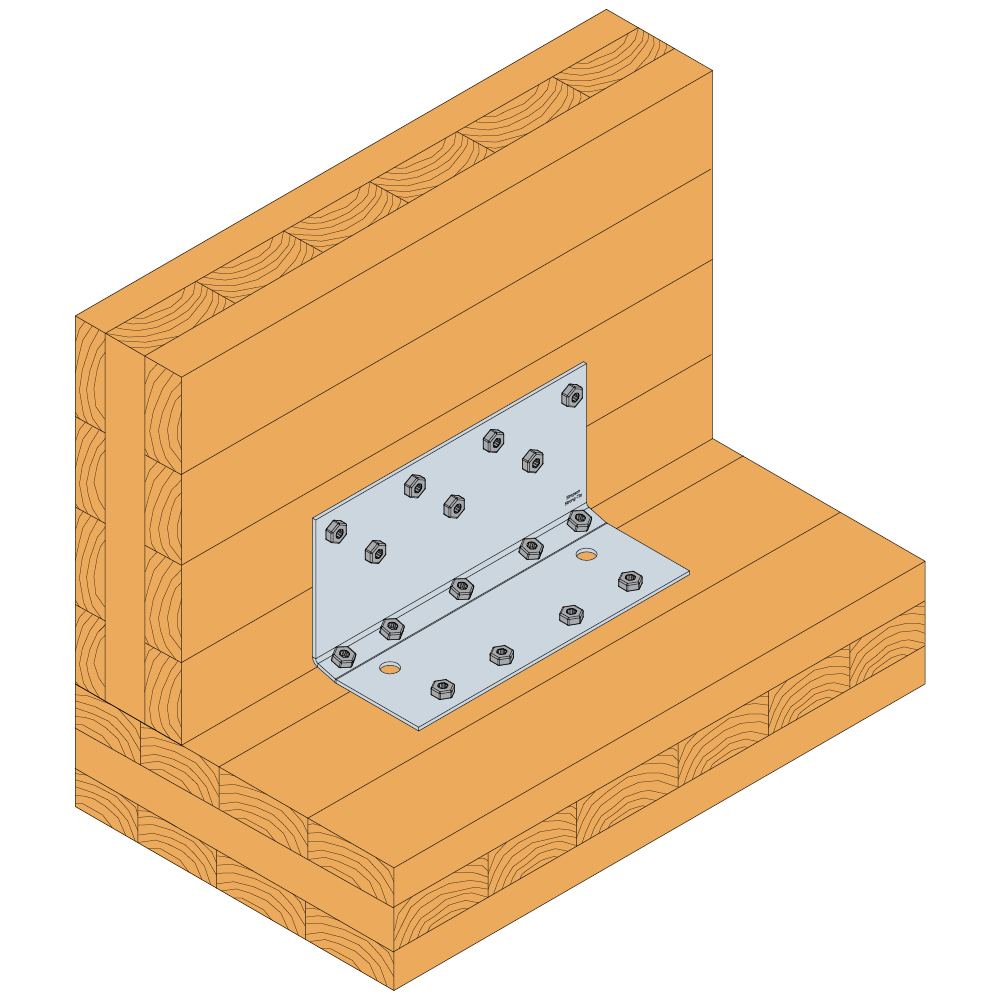

AB255SSH install.jpg

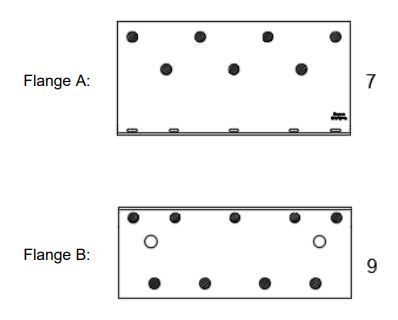

AB255SSH - Full nailing.JPG

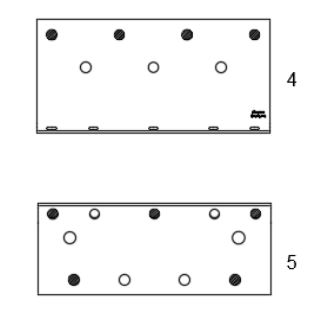

AB255SSH - Partial nailing.JPG

Aprobaty i Deklaracje

Europejska ocena techniczna (ETA)

eta-06-0106-2026-03-09.pdf
Pokaż historię
eta-06-0106-2021-04-09.pdf
eta-06-0106-2020-01-29-cor1.pdf
eta-06-0106.pdf
eta-060106-sst-ab-r10-2018-issued.pdf
eta-060106-sst-ab-v8-2016.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Produkty powiązane

Pobieranie

  • Złącze kątowe do CLT

    Złącze kątowe do CLT

    Profilowany kątownik do połączenia elementów drewnianych CLT lub HBE.  Dzięki swoim dużym nośnością pozwala przenieść większość kombinowanych obciążeń w masywnych konstrukcjach drewnianych. Powiększone otwory montażowe pozwalają wykorzystać specjalne wkręty systemowe SSH. Dzięki temu czas montażu jest zdecydowanie krótszy.

Biblioteka CAD i BIM

2D

AB255SSH

3D

AB255SSH

Układ gwoździowania

AB255SSH

Pakiety ZIP

Kup online
