FM 753 evo

Kotwa opaskowa

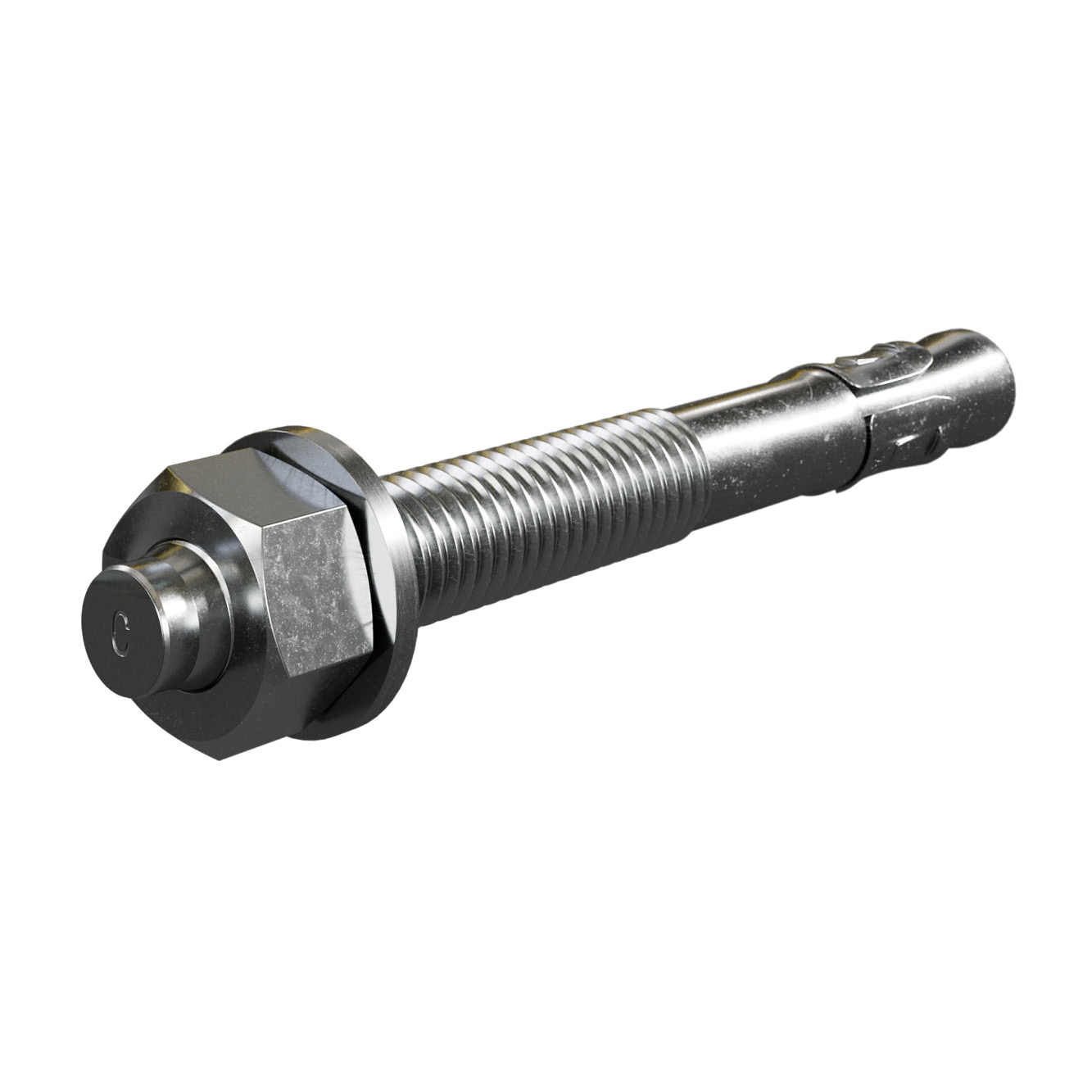

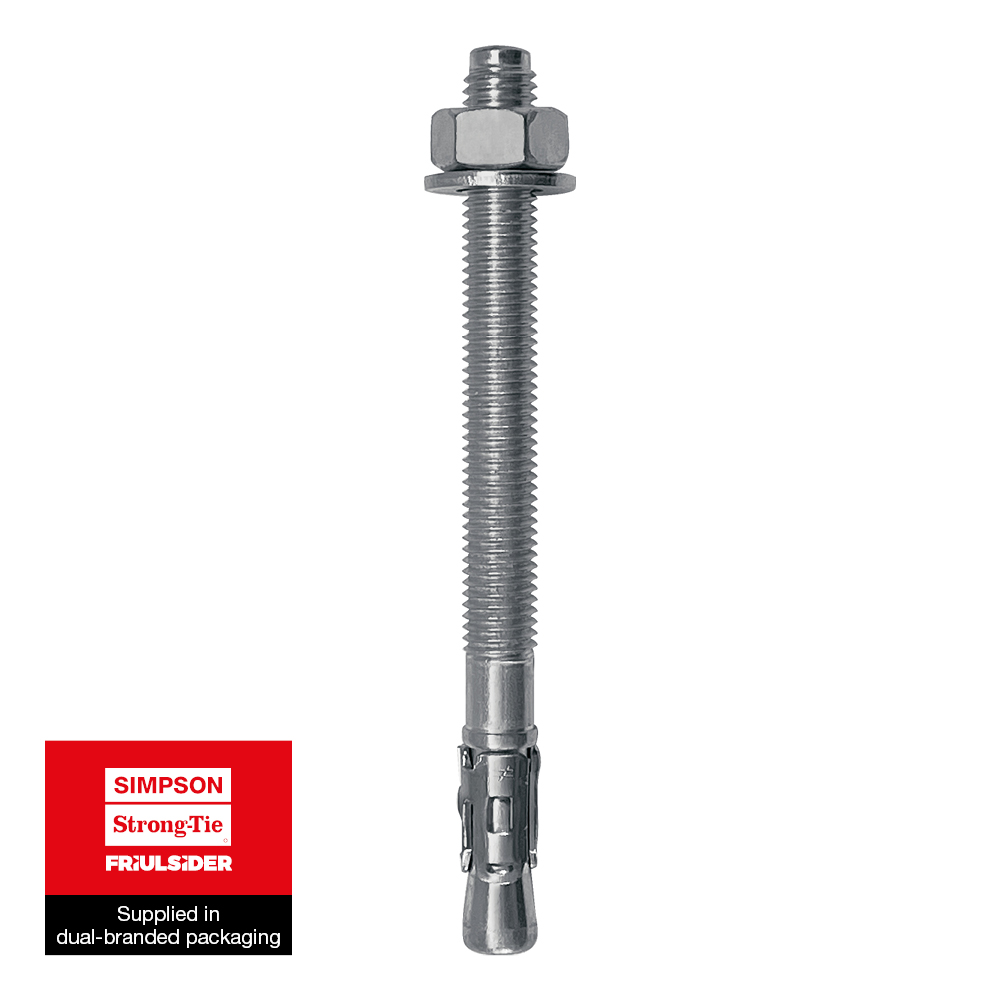

Kotwa opaskowa FM 753 evo o wysokiej nośności przy niewielkich odległościach pomiędzy kotwami i niewielkich odległościach krawędziowych (opcja 7).

Karta techniczna

Oznaczenie CE

ETA

Klasa użytkowania 2

Ocynk elektrolityczny

Środowisko wewnętrzne

Fix Calc

Szczegóły produktu

Obrazy

Właściwości

Materiał

Stal cynkowana elektrolitycznie ≥ 5 μm zgodnie z EN ISO 4042; pasywowana

Właściwości

Szybki montaż w niezarysowanym betonie (opcja 7).
Zoptymalizowany kształt klipsa rozporowego gwarantuje bardziej równomierny rozkład naprężeń, co umożliwia stosowanie w małych odstępach między kotwami i niewielkich odległościach od krawędzi przy relatywnie dużych obciążeniach.
Zwiększona wytrzymałość stali na rozciąganie i ścinanie.

Zastosowanie

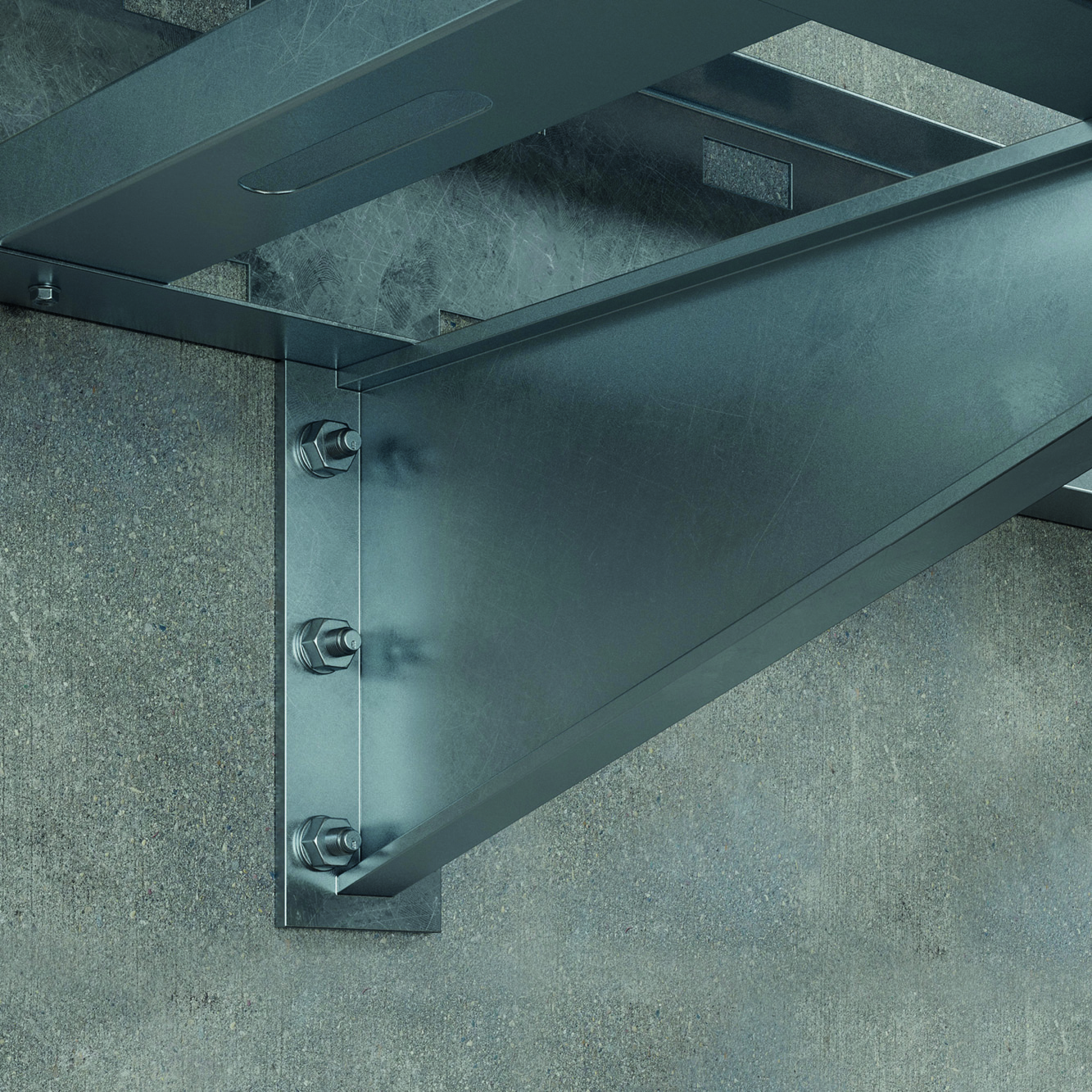

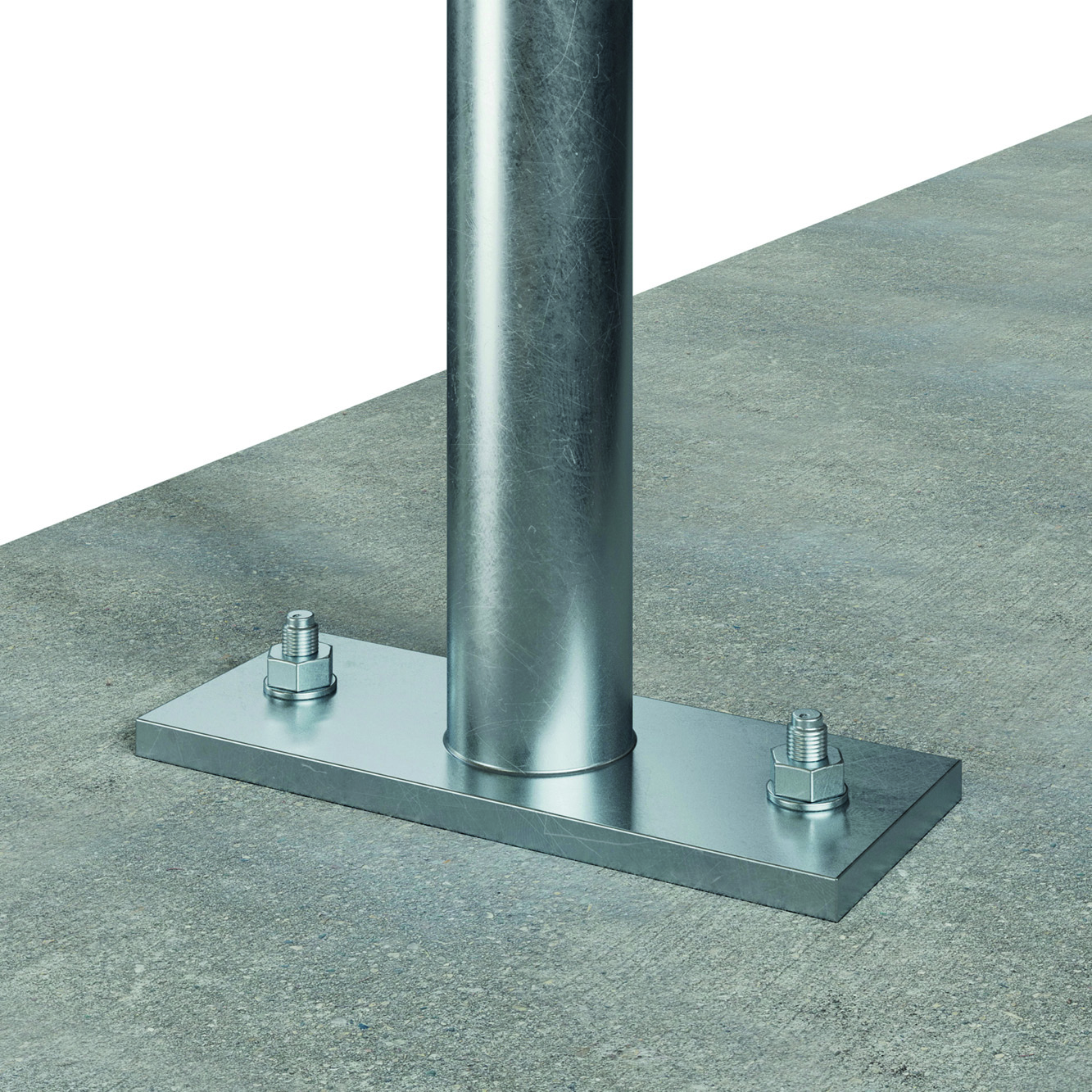

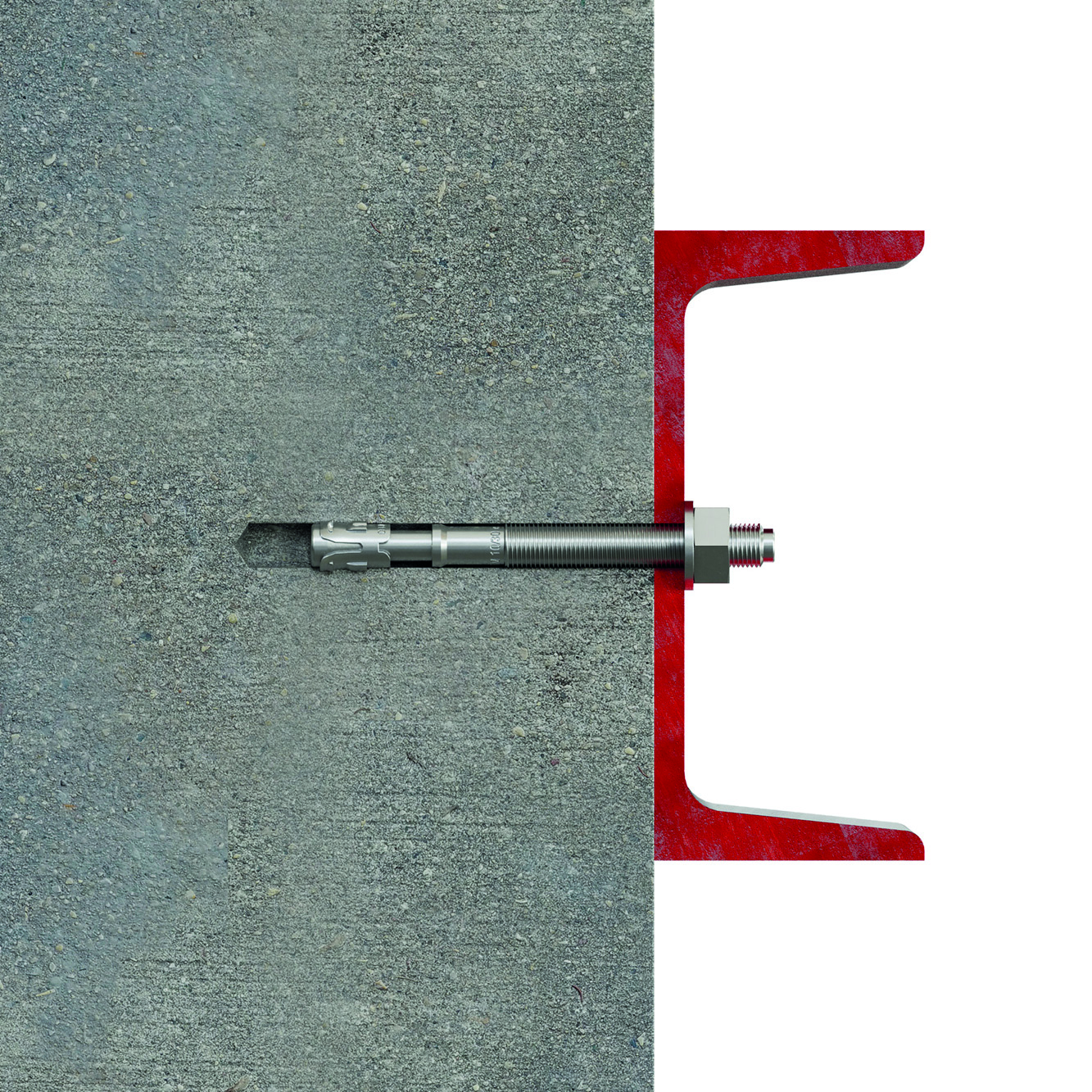

Balustrady

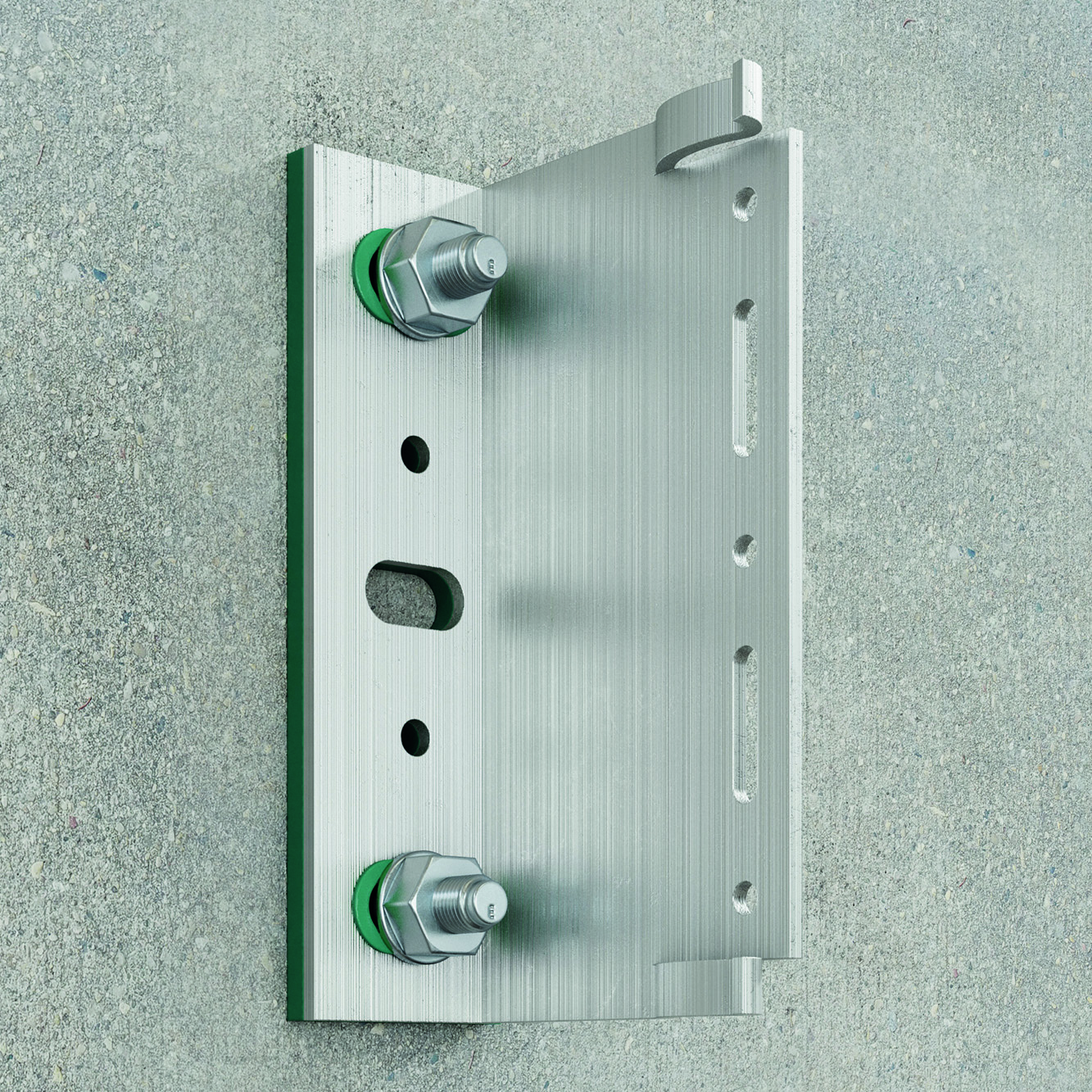

Fasady
Złącza ciesielskie

Podłoże

Beton niezarysowany

Dane techniczne

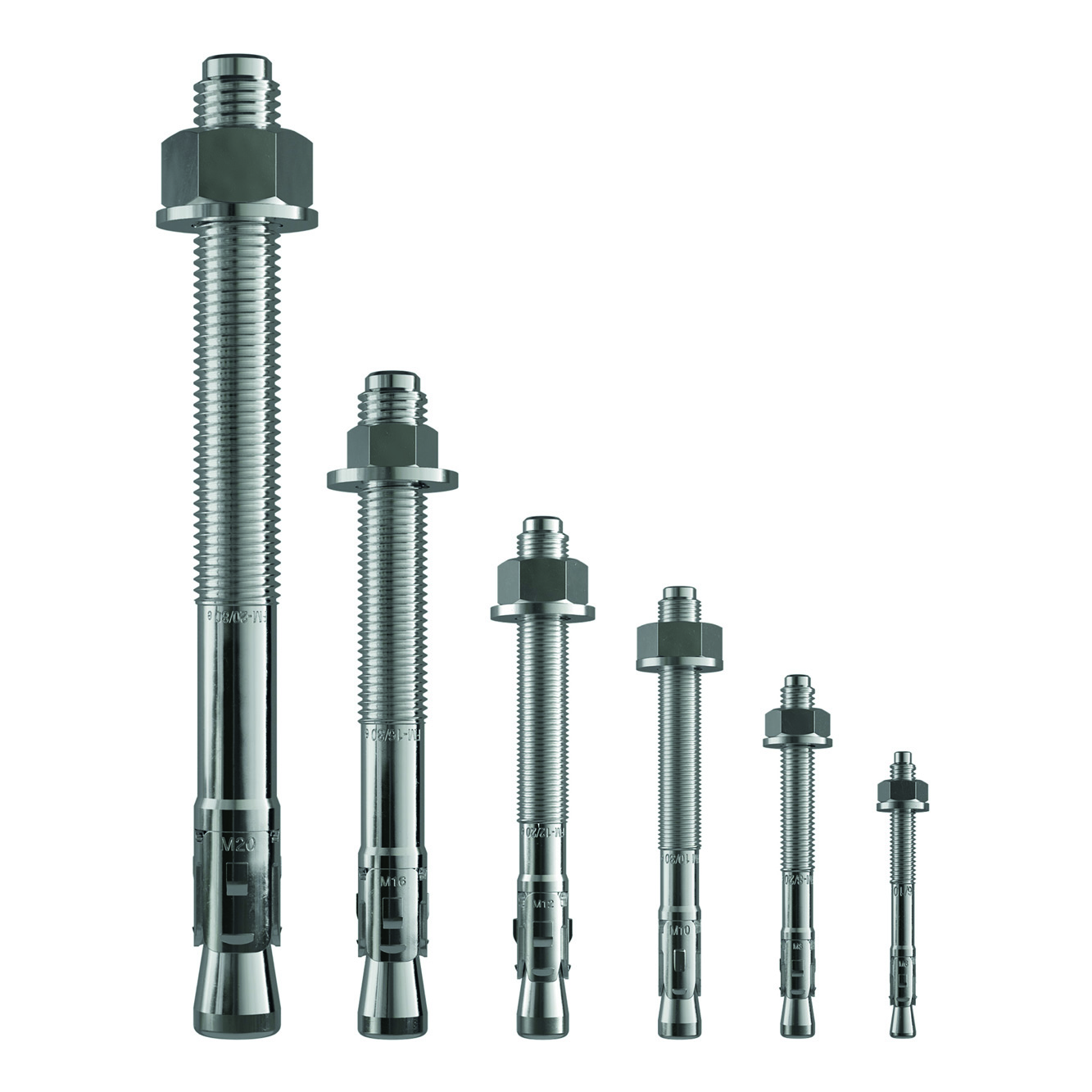

Wymiary

Wymiary

Referencje	Typ [d x L]	Thread length	Grubość elementu mocowanego	Średnica otworu [d₀]	Min. głębokość otworu [h₁]	Głębokość kotwienia [h_ef]	Średnica otworu w elemencie mocowanym [d_f]	Minimalna grubość podłoża [h_min]	Moment dokr. - Klucz dynamometryczny [T_inst]	Rozmiar klucza [SW]	Ilość w opk.
75340B0604800	M6x48/*	18	3	6	45	30	7	90	8	10	150
75340B0606500	M6x65	30	10	6	55	40		100	8	10	100
75340B0608500	M6x85	40	30	6	55	40		100	8	10	100
75340B0610000	M6x100	50	45	6	55	40		100	8	10	50
75340B0805300	M8x53/*	20	5	8	50	30	9	90	15	13	100
75340B0806800	M8x68	40	5	8	65	45		100	15	13	100
75340B0807300	M8x73	45	10	8	65	45		100	15	13	100
75340B0808300	M8x83	45	20	8	65	45		100	15	13	100
75340B0809300	M8x93	50	30	8	65	45		100	15	13	100
75340B0810300	M8x103	50	40	8	65	45		100	15	13	100
75340B0811300	M8x113	60	50	8	65	45		100	15	13	100
75340B0813300	M8x133	85	70	8	65	45		100	15	13	100
75340B0816300	M8x163	100	100	8	65	45		100	15	13	50
75340B1006300	M10x63/*	25	5	10	55	35	12	90	30	17	50
75340B1007800	M10x78	40	5	10	70	50		100	30	17	50
75340B1008300	M10x83	40	10	10	70	50		100	30	17	50
75340B1009300	M10x93	50	20	10	70	50		100	30	17	50
75340B1010300	M10x103	50	30	10	70	50		100	30	17	50
75340B1011300	M10x113	60	40	10	70	50		100	30	17	50
75340B1012300	M10x123	60	50	10	70	50		100	30	17	50
75340B1014300	M10x143	70	70	10	70	50		100	30	17	50
75340B1017300	M10x173	80	100	10	70	50		100	30	17	25
75340B1021300	M10x213	100	140	10	70	50		100	30	17	25
75340B1208500	M12x85/*	40	5	12	75	50	14	120	50	19	50
75340B1210400	M12x104	60	5	12	90	65		130	50	19	50
75340B1210900	M12x109	60	10	12	90	65		130	50	19	50
75340B1211900	M12x119	70	20	12	90	65		130	50	19	50
75340B1212900	M12x129	70	30	12	90	65		130	50	19	25
75340B1213900	M12x139	80	40	12	90	65		130	50	19	25
75340B1214900	M12x149	100	50	12	90	65		130	50	19	25
75340B1217900	M12x179	110	80	12	90	65		130	50	19	25
75340B1219900	M12x199	110	100	12	90	65		130	50	19	25
75340B1221900	M12x219	125	120	12	90	65		130	50	19	20
75340B1223900	M12x239	125	140	12	90	65		130	50	19	20
75340B1225900	M12x259	125	160	12	90	65		130	50	19	20
75340B1226900	M12x269	135	170	12	90	65		130	50	19	20
75340B1229900	M12x299	155	200	12	90	65		130	50	19	20
75340B1231900	M12x319	155	220	12	90	65		130	50	19	20
75340B1233900	M12x339	155	240	12	90	65		130	50	19	15
75340B1236900	M12x369	155	270	12	90	65		130	50	19	15
75340B1611000	M16x110/*	50	15	16	89	59	18	140	100	24	20
75340B1613100	M16x131	65	10	16	110	80		160	100	24	20
75340B1615100	M16x151	80	30	16	110	80		160	100	24	20
75340B1617100	M16x171	80	50	16	110	80		160	100	24	15
75340B1620100	M16x201	100	80	16	110	80		160	100	24	15
75340B1622100	M16x221	100	100	16	110	80		160	100	24	15
75340B1624100	M16x241	110	120	16	110	80		160	100	24	10
75340B1626100	M16x261	110	140	16	110	80		160	100	24	10
75340B1628100	M16x281	125	160	16	110	80		160	100	24	10
75340B1632100	M16x321	150	200	16	110	80		160	100	24	10

* Krótkie serie o zmniejszonej głębokości
zakotwienia Nie objęte certyfikatem CE**

¹⁾ Ident. znak, długość produktu

Nośności obliczeniowe dla pojedynczej kotwy bez wpływu odległości od krawędzi i rozstawu

Referencje	Parametry techniczne dla kotwy FM 753 evo ⁽³⁾ [kN]
	Typ [d x L]	Rozciąganie N_rd ⁽¹⁾				Ścinanie V_rd ^(1-2) [kN]				Moment zginający M_rd [Nm]
	Typ [d x L]	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60	Moment zginający M_rd [Nm]
75340B0604800	M6x48/*	4	4	4	4.1	5.1	5.1	5.1	5.1	7.3
75340B0606500	M6x65	4	4	4	4.1	5.1	5.1	5.1	5.1	7.3
75340B0608500	M6x85	4	4	4	4.1	5.1	5.1	5.1	5.1	7.3
75340B0610000	M6x100	4	4	4	4.1	5.1	5.1	5.1	5.1	7.3
75340B0805300	M8x53/*	8	8.3	8.5	8.7	7.9	7.9	7.9	7.9	21.5
75340B0806800	M8x68	8	8.3	8.5	8.7	7.9	7.9	7.9	7.9	21.5
75340B0807300	M8x73	8	8.3	8.5	8.7	7.9	7.9	7.9	7.9	21.5
75340B0808300	M8x83	8	8.3	8.5	8.7	7.9	7.9	7.9	7.9	21.5
75340B0809300	M8x93	8	8.3	8.5	8.7	7.9	7.9	7.9	7.9	21.5
75340B0810300	M8x103	8	8.3	8.5	8.7	7.9	7.9	7.9	7.9	21.5
75340B0811300	M8x113	8	8.3	8.5	8.7	7.9	7.9	7.9	7.9	21.5
75340B0813300	M8x133	8	8.3	8.5	8.7	7.9	7.9	7.9	7.9	21.5
75340B0816300	M8x163	8	8.3	8.5	8.7	7.9	7.9	7.9	7.9	21.5
75340B1006300	M10x63/*	11.6	14.2	16.4	18.3	11.6	11.6	11.6	11.6	37.3
75340B1007800	M10x78	11.6	14.2	16.4	18.3	11.6	11.6	11.6	11.6	37.3
75340B1008300	M10x83	11.6	14.2	16.4	18.3	11.6	11.6	11.6	11.6	37.3
75340B1009300	M10x93	11.6	14.2	16.4	18.3	11.6	11.6	11.6	11.6	37.3
75340B1010300	M10x103	11.6	14.2	16.4	18.3	11.6	11.6	11.6	11.6	37.3
75340B1011300	M10x113	11.6	14.2	16.4	18.3	11.6	11.6	11.6	11.6	37.3
75340B1012300	M10x123	11.6	14.2	16.4	18.3	11.6	11.6	11.6	11.6	37.3
75340B1014300	M10x143	11.6	14.2	16.4	18.3	11.6	11.6	11.6	11.6	37.3
75340B1017300	M10x173	11.6	14.2	16.4	18.3	11.6	11.6	11.6	11.6	37.3
75340B1021300	M10x213	11.6	14.2	16.4	18.3	11.6	11.6	11.6	11.6	37.3
75340B1208500	M12x85/*	17.2	20.8	23.9	26.7	20.1	20.1	20.1	20.1	65.3
75340B1210400	M12x104	17.2	20.8	23.9	26.7	20.1	20.1	20.1	20.1	65.3
75340B1210900	M12x109	17.2	20.8	23.9	26.7	20.1	20.1	20.1	20.1	65.3
75340B1211900	M12x119	17.2	20.8	23.9	26.7	20.1	20.1	20.1	20.1	65.3
75340B1212900	M12x129	17.2	20.8	23.9	26.7	20.1	20.1	20.1	20.1	65.3
75340B1213900	M12x139	17.2	20.8	23.9	26.7	20.1	20.1	20.1	20.1	65.3
75340B1214900	M12x149	17.2	20.8	23.9	26.7	20.1	20.1	20.1	20.1	65.3
75340B1217900	M12x179	17.2	20.8	23.9	26.7	20.1	20.1	20.1	20.1	65.3
75340B1219900	M12x199	17.2	20.8	23.9	26.7	20.1	20.1	20.1	20.1	65.3
75340B1221900	M12x219	17.2	20.8	23.9	26.7	20.1	20.1	20.1	20.1	65.3
75340B1223900	M12x239	17.2	20.8	23.9	26.7	20.1	20.1	20.1	20.1	65.3
75340B1225900	M12x259	17.2	20.8	23.9	26.7	20.1	20.1	20.1	20.1	65.3
75340B1226900	M12x269	17.2	20.8	23.9	26.7	20.1	20.1	20.1	20.1	65.3
75340B1229900	M12x299	17.2	20.8	23.9	26.7	20.1	20.1	20.1	20.1	65.3
75340B1231900	M12x319	17.2	20.8	23.9	26.7	20.1	20.1	20.1	20.1	65.3
75340B1233900	M12x339	17.2	20.8	23.9	26.7	20.1	20.1	20.1	20.1	65.3
75340B1236900	M12x369	17.2	20.8	23.9	26.7	20.1	20.1	20.1	20.1	65.3
75340B1611000	M16x110/*	23.5	27	29.8	32.4	37.5	37.5	37.5	37.5	155.3
75340B1613100	M16x131	23.5	27	29.8	32.4	37.5	37.5	37.5	37.5	155.3
75340B1615100	M16x151	23.5	27	29.8	32.4	37.5	37.5	37.5	37.5	155.3
75340B1617100	M16x171	23.5	27	29.8	32.4	37.5	37.5	37.5	37.5	155.3
75340B1620100	M16x201	23.5	27	29.8	32.4	37.5	37.5	37.5	37.5	155.3
75340B1622100	M16x221	23.5	27	29.8	32.4	37.5	37.5	37.5	37.5	155.3
75340B1624100	M16x241	23.5	27	29.8	32.4	37.5	37.5	37.5	37.5	155.3
75340B1626100	M16x261	23.5	27	29.8	32.4	37.5	37.5	37.5	37.5	155.3
75340B1628100	M16x281	23.5	27	29.8	32.4	37.5	37.5	37.5	37.5	155.3
75340B1632100	M16x321	23.5	27	29.8	32.4	37.5	37.5	37.5	37.5	155.3

1) Nośności obliczeniowe podane z uwzględnieniem częściowych współ czynników bezpieczeństwa dla nośności podanych w aprobatach (ETA). Nośności dotyczą betonu niezbrojonego i zbrojonego prętami o rozstawie s ≥15cm dowolnej średnicy lub rozstawie s ≥ 10cm, jeżeli średnica prętów zbrojeniowych wynosi 10mm lub mniej.

2) Nośności na ścięcie dotyczą pojedynczej kotwy bez wpływu odległości krawędziowych. Dla zakotwień blisko krawędzi (c ≤ max{10h_ef; 60d} należy sprawdzić warunek wyłamania krawędzi betonu zgodnie z ETAG 001, załącznik C, metoda projektowa A.

3) Beton można uznać za niezarysowany jeżeli naprężenia w betonie wynosi σL + σR≤ 0. W przypadku braku możliwości dokładnej weryfi kacji można założyć σR = 3 N/mm2 (σL równa się naprężeniom rozciągającym wywołanym obciążeniami zewnętrznymi).

Instalacja

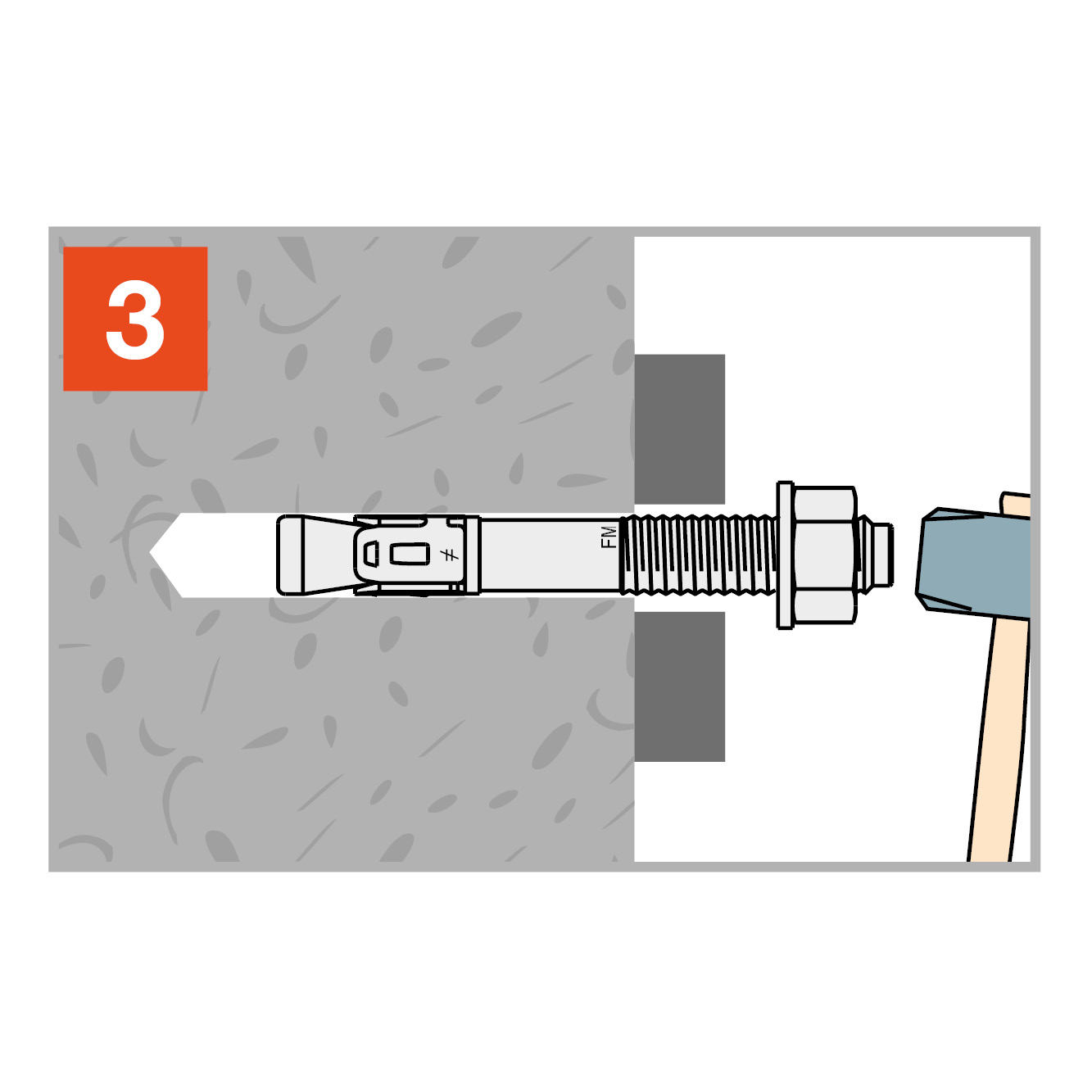

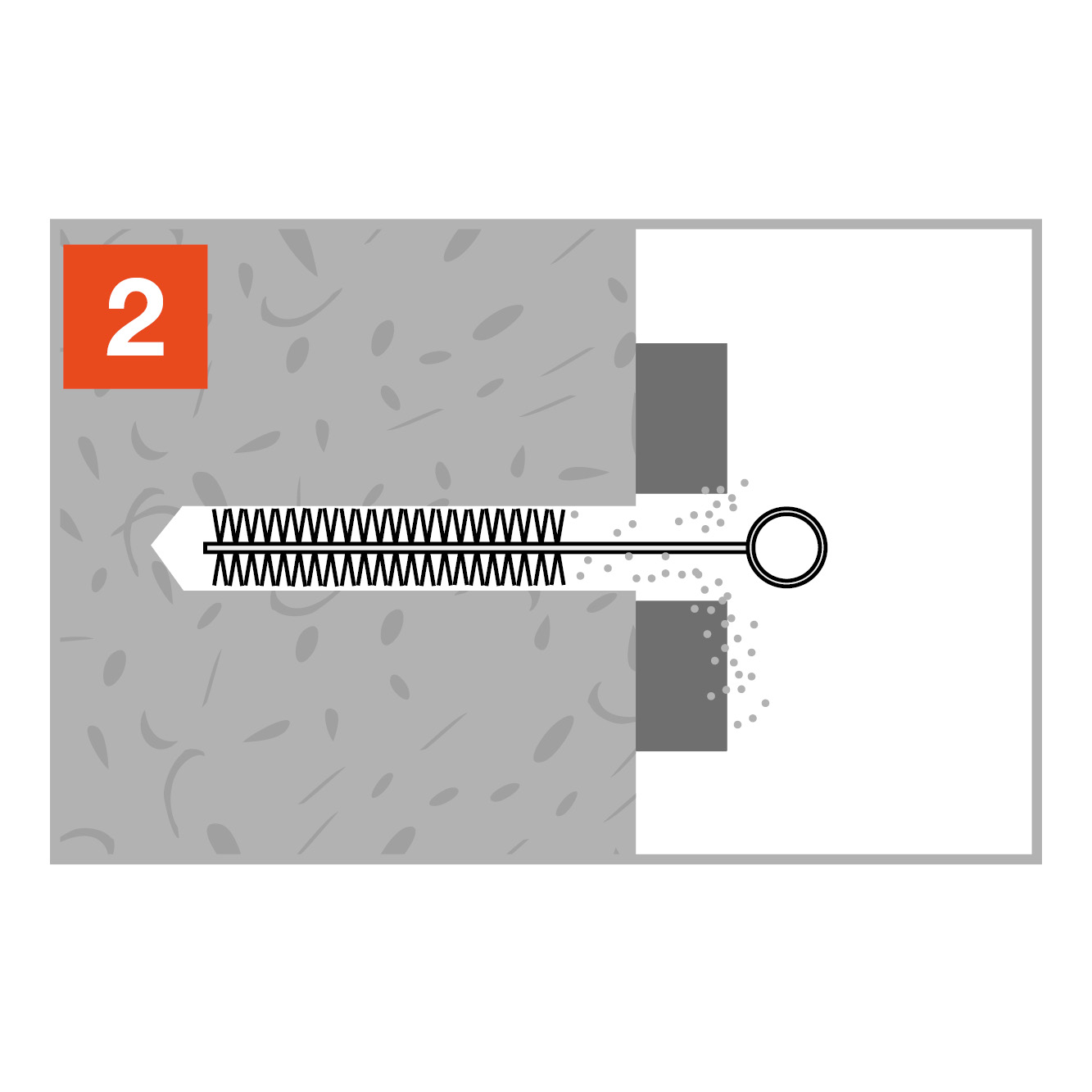

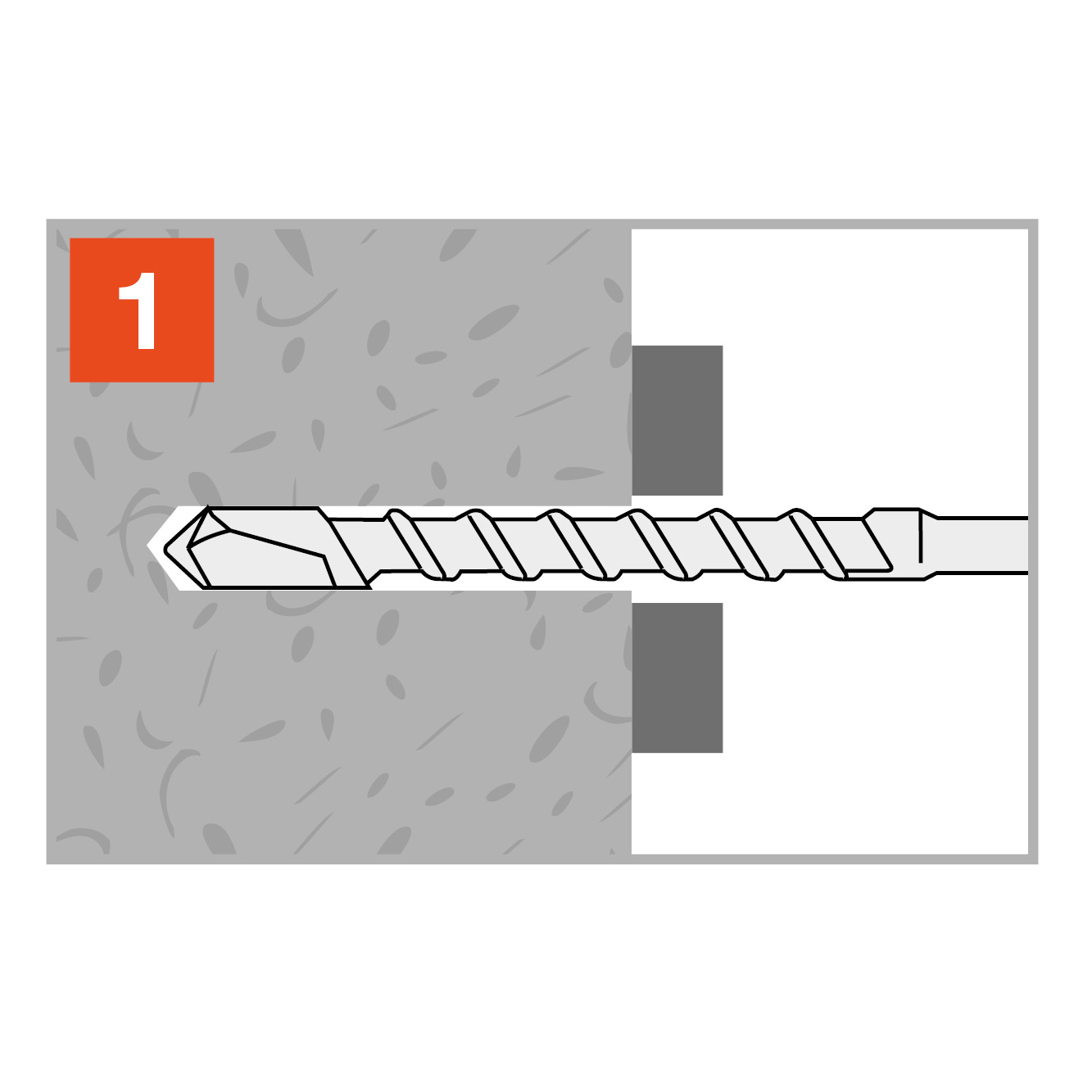

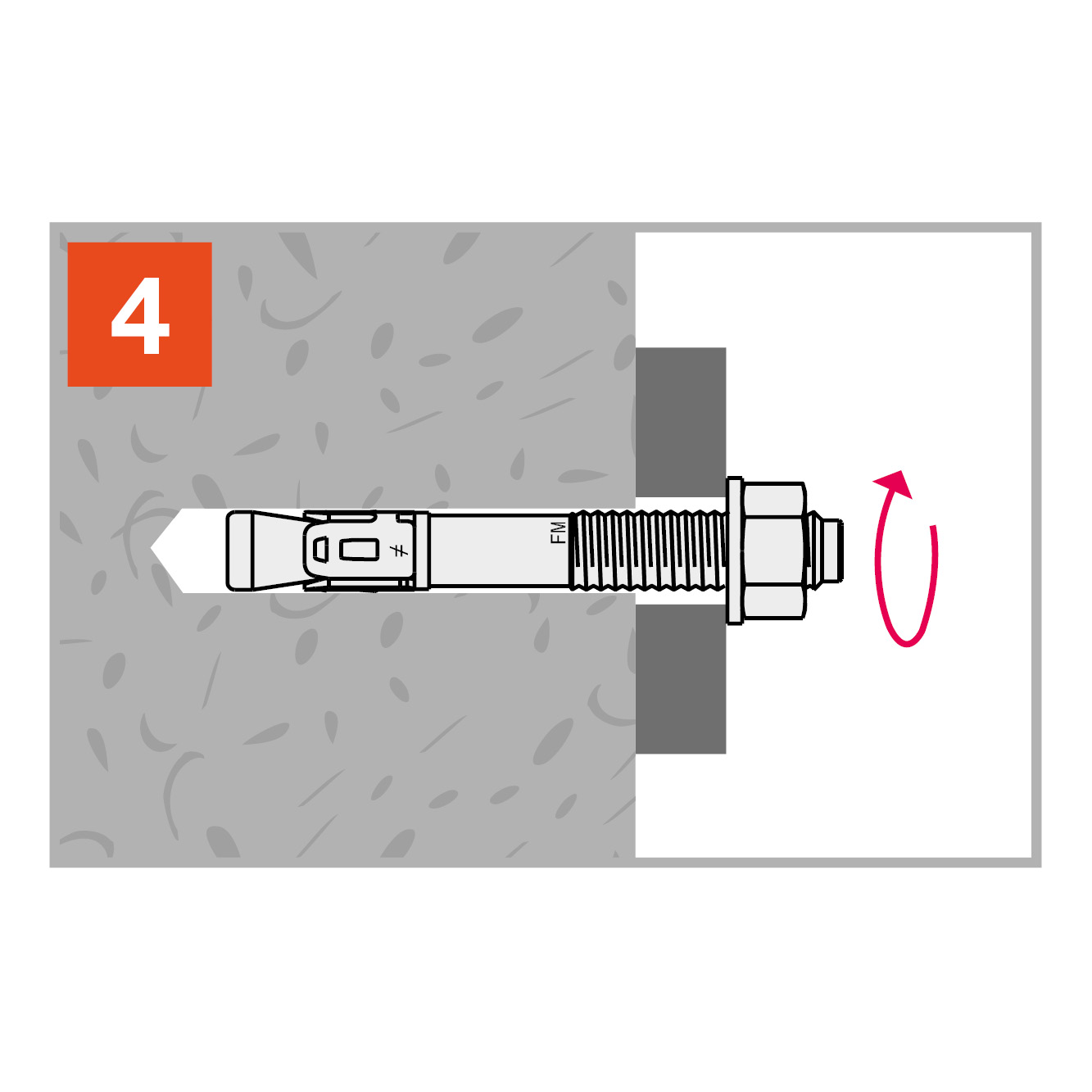

Montaż
