Złącze kątowe

Proste złącze kątowe do połączenia nieskomplikowanych połączeń elementów w konstrukcjach drewnianych lub łączenie ich z betonem. Jest praktycznym złączem montażowym używanym w pracach ciesielskich.

Karta techniczna

Oznaczenie CE

ETA

Stal ocynkowana ogniowo metodą Sendzimira

Klasa użytkowania 2

EPD

Środowisko wewnętrzne

Oprogramowanie Connector Selector

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali: Stal S250GD
Ochrona antykorozyjna: Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

Prosty montaż
Mocne i trwałe połączenia
Obliczone statycznie
Mocowane do drewna lub betonu

Zastosowanie

Połączenie

Element główny: drewno lite, drewno kompozytowe, drewno klejone warstwowo, beton.
Element drugorzędny: drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Obszar zastosowań

Przeznaczony do łączenia drewnianych elementów w lekkich konstrukcjach drewnianej architektury ogrodowej.
Stosowane w standardowych połączeniach elementów drewnianych w konstrukcjach nośnych.
Połączenie belek poprzecznych w mniejszych konstrukcjach drewnianych.
Połączenie elementów drewnianych z betonem jako złącze kotwiące.

Dane techniczne

Wymiary i otwory

Wymiary

Numer referencyjny	Wymiary
	Other		Wymiary złącza[mm]				Otwory ramię A[mm]			Otwory ramię B[mm]
	Ilość w opk.	Waga[kg]	A[mm]	B[mm]	C[mm]	Grubość[mm]	Okrągłe			Okrągłe
	Ilość w opk.	Waga[kg]	A[mm]	B[mm]	C[mm]	Grubość[mm]	Ø5[mm]	Ø8.5[mm]	LIczba[mm]	Ø5[mm]	Ø8.5[mm]	LIczba[mm]
AG40312	100.0	0.18	119	91	40	3	10	1	2	6	1	1
AG40412	50.0	0.24	120	92	40	4	10	1	2	6	1	1
AG40314	50.0	0.21	141	91	40	3	12	1	2	6	1	1
AG40414	50.0	0.28	142	92	40	4	12	1	2	6	1	1

Połączenie belka / belka lub słup / podwalina - Para kątowników w połączeniu

Wymiary

Numer referencyjny	Angle bracket capacity
	Nośności dla połączenia belka / belka - gwoździowanie pełne
	Łączniki		Nośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie[kN]
	Ramię A	Ramię B	R₁,ₖ		R₂,ₖ=R₃,ₖ[kN]		R4/5,k
	szt.	szt.	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60
AG40312	4	4	3	4,2/kmod^0,3	3.3	5	1,3/kmod^0,25	1,8/kmod^0,25
AG40412	4	4	3	4.9	3.2	4.4	1,4/kmod^0,25	2,2/kmod^0,25
AG40314	4	4	3	4,2/kmod^0,3	3.3	5	1,3/kmod^0,25	1,8/kmod^0,25
AG40414	4	4	3	4.9	3.2	4.4	1,4/kmod^0,25	2,2/kmod^0,25

To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

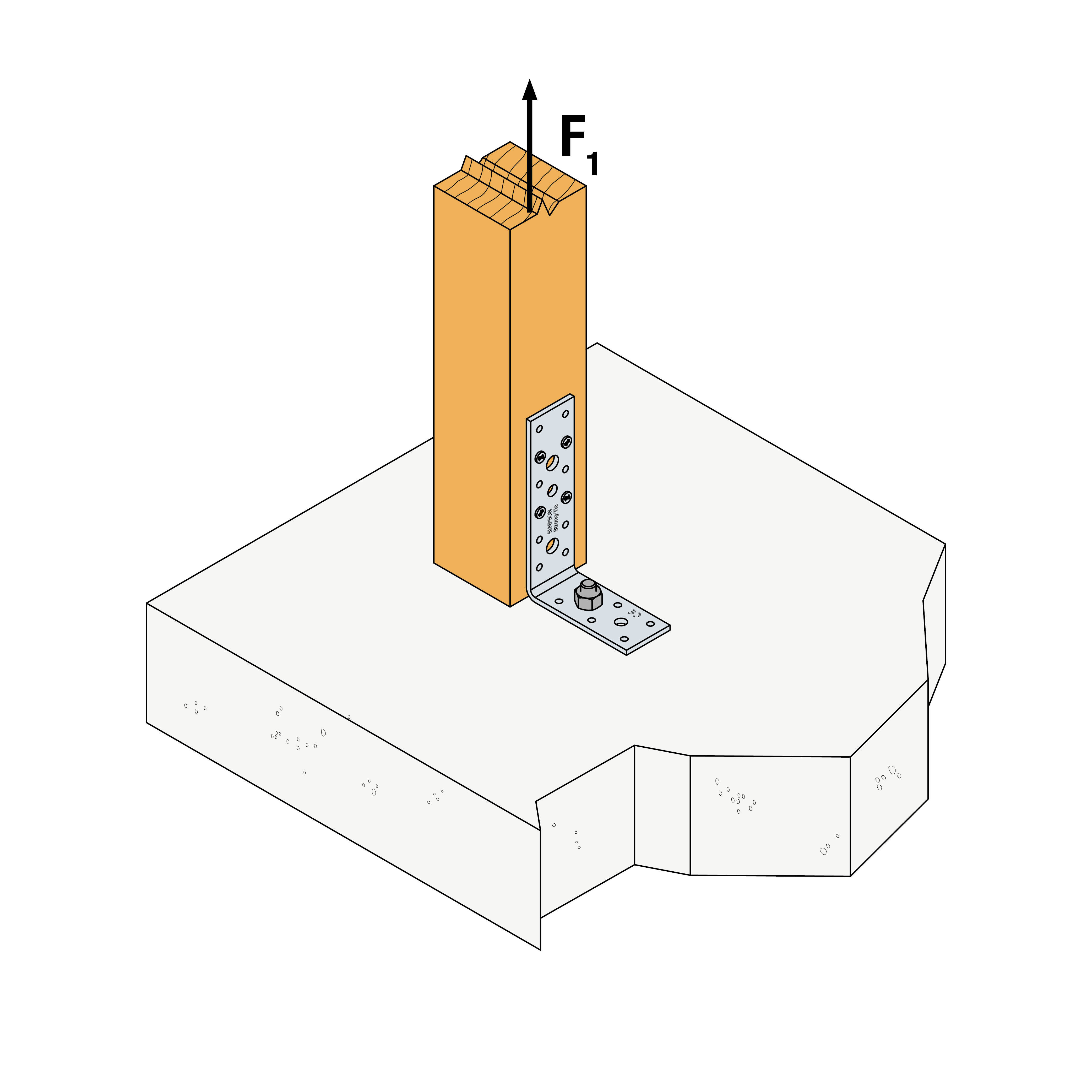

Połączenie słup / beton lub belka / beton - Para kątowników w połączeniu

Wymiary

Numer referencyjny	Angle bracket capacity
	Nośności dla połączenia belka - beton
	Łączniki				Nośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie[kN]
	Ramię A		Ramię B		R₁,ₖ		R₂,ₖ=R₃,ₖ		R4/5,k
	szt.	Typ	szt.	Typ	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60
AG40412	4	CNA	1	M10 Bolt	min (10,5 ; 8,1/kmod)	8,1/kmod	min (1,0 ; 1,0/kmod)	1,0/kmod	min (4,3 x kmod^0,5 ; 2,9/kmod)	min (4,3 ; 2,9/kmod)
AG40414	4	CNA	1	M10 Bolt	min (10,5 ; 8,1/kmod)	8,1/kmod	min (1,0 ; 1,0/kmod)	1,0/kmod	min (4,3 x kmod^0,5 ; 2,9/kmod)	min (4,3 ; 2,9/kmod)

* R_{4 / 5} jest zdefiniowane dla szerokości belki b = 75 mm i mimośrodzie e = 130 mm.
Nośność należy do grupy obciążeń o współczynniku modyfikacji k_mod.

Charakterystyczna wytrzymałość kotwy na wyrywanie musi wynosić co najmniej 10,0 kN, a kotwa musi być mocowana z podkładkę US60/60/6.
Wartość nośność musi być proporcjonalnie zmniejszona, jeśli nośności śruby jest mniej niż 10,0 kN.

Jeżeli łączony element drewniany nie jest skręcany dla połączeń za pomocą jednego złącza można przyjąć wartości połowiczne z tabeli.
Jeżeli płatew jest skręcana i dla sił F₄ i F₅ są inne odległości b i e to dalsze informacji można uzyskać w ETA-06/0106.

Instalacja

Montaż

Mocowanie

Za pomocą gwoździ systemowych CNA 4.0 x ℓ lub alternatywnie systemowych wkrętów CSA5.0 x ℓ.
Łącząc element drewniany z betonowym, należy zastosować kotwy mechaniczne lub chemiczne Simpson Strong-Tie z wykorzystaniem prętów gwintowanych LMAS M10.
Do uzyskania deklarowanej nośności, niezbędne jest zastosowanie dodatkowych podkładek rozkładających siłę na całą powierzchnię ramienia dolnego kątownika. Rekomendowane jest zastosowanie podkładki US60/60/6.
