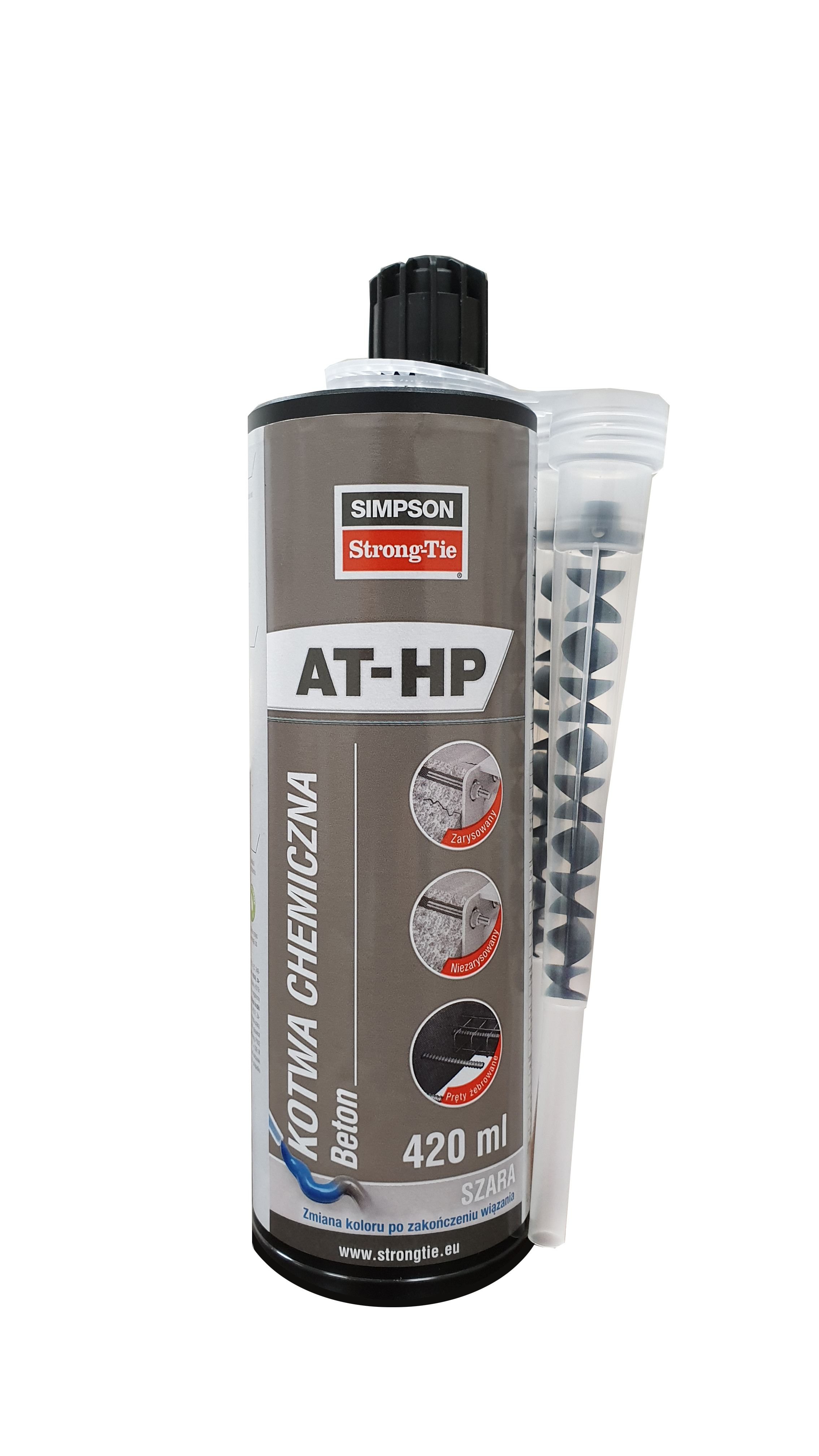

AT-HP

Kotwa chemiczna do betonu

Żywica metakrylowa bez styrenu do wysokowydajnych mocowań dla prętów gwintowanych i zbrojenia w betonie zarysowanym i niezarysowanym (pręty żebrowane). Dzięki wysokiej przyczepności do podłoża i dużej twardości tworzy połączenie o najwyższych parametrach wytrzymałościowych.

Oznaczenie CE
ETA
Odporność ogniowa R30
Środowisko wewnętrzne
Środowisko zewnętrzne

Szczegóły produktu

Obrazy

Właściwości

Materiał

  • Kotwa metakrylowa bez styrenu
  • Pręt gwintowany (LMAS): stal ocynkowana elektroliczynie lub stal nierdzewna A4-70

Zalety

  • Szybki czas wiązania
  • Niepalna
  • Bez styrenu, niski poziom zapachu
  • 5°C < przechowywanie < 35°C
  • Łatwe zastosowanie
  • brak rozporu w materiale bazowym

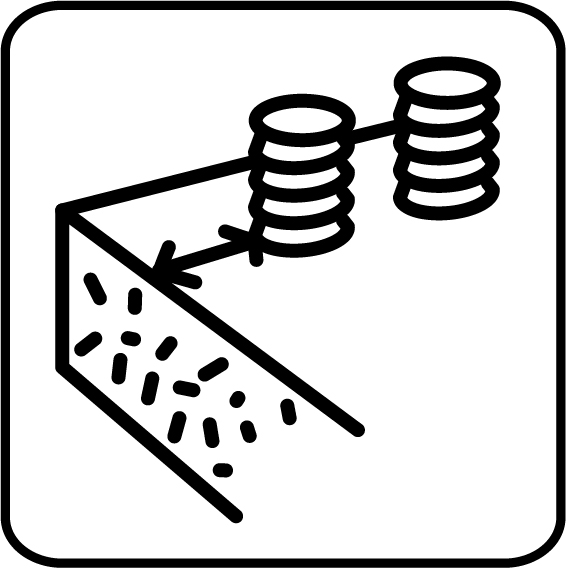

  • pozwala na mocowanie blisko krawędzi w niedużym rozstawie
  • Zmienia kolor po związaniu z niebieskiego na szary

Zastosowanie

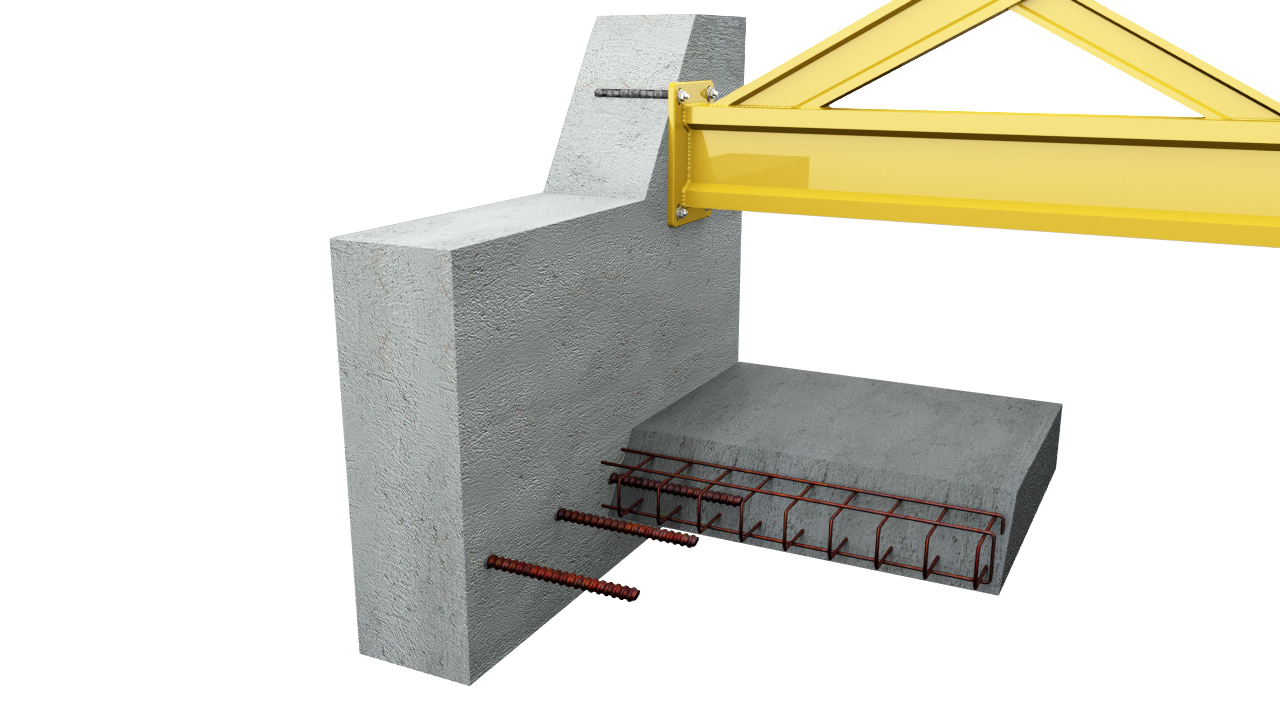

Połączenie

  • Beton

Zastosowanie

  • Pręty gwintowane

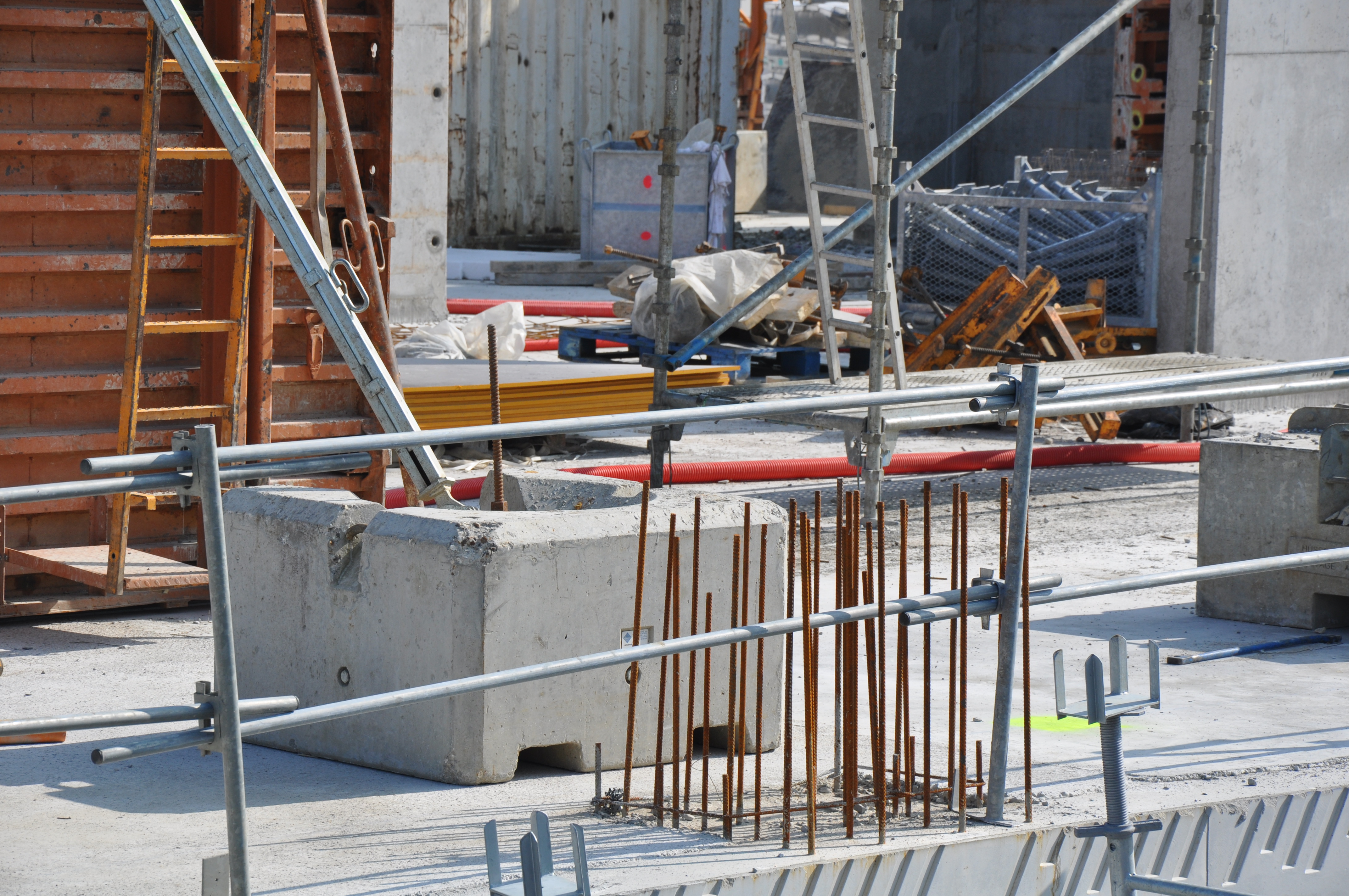

  • Pręty zbrojeniowe
  • Regały wysokiego składowania
  • Balkony
  • Złącza ciesielskie
  • Ogrodzenia
  • Balustrady
  • Bramy
  • Zawiasy
  • ​Konsole

Dane techniczne

Dane produktu

Referencje Referencje
Kolor szary Pojemność [ml] Waga [kg] Ilość w opk [pcs]
ATHP420BG-PL x 420 0.828 12
ATHP300BG-PL x 300 0.575 12

Nośność obliczeniowa - rozciąganie - NRd [kN] - hef = 8d - stal węglowa 5.8

Referencje Nośność obliczeniowa hef = 8d - Stal węglowa
Rozciąganie [kN]
Beton zarysowany Beton niezarysowany
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
AT-HP + LMAS M8 - - - - 10.7 12 12 12
AT-HP + LMAS M10 - - - - 15.9 17.8 19.3 19.3
AT-HP + LMAS M12 8.4 8.8 9 9.2 21.7 24.3 26.7 28
AT-HP + LMAS M16 15 15.6 16.1 16.4 34.3 38.4 42.2 44.6
AT-HP + LMAS M20 - - - - 50.2 56.3 61.8 65.3
AT-HP + LMAS M24 - - - - 67.5 75.6 83.1 87.8

Beton:

1. Nośności obliczeniowe zostały obliczone z wykorzystaniem częściowych współczynników bezpieczeństwa dla nośności podanych w aprobacie (-ach) ETA. Wartości obciążeń dotyczą betonu niezarysowanego i zarysowanego z rozstawem prętów zbrojeniowych s ≥ 15 cm (dowolna średnica) lub z rozstawem prętów zbrojeniowych
​s ≥ 10 cm, jeśli średnica prętów zbrojeniowych wynosi 10 mm lub mniej.

2. Wartości ścinania odnoszą się do pojedynczej kotwy bez wpływu na krawędzie betonu. W przypadku zakotwień blisko krawędzi (c ≤ max [10 hef; 60d]) zniszczenie krawędzi betonu należy sprawdzić zgodnie z ETAG 001, Załącznik C, metoda projektowa A.

3. Beton uważa się za niezarysowany, gdy naprężenie rozciągające w betonie wynosi \ sigmaL + \ sigmaR ≤ 0. W przypadku braku szczegółowej weryfikacji można założyć \ sigmaR = 3 N / mm² (\ sigmaL jest równe naprężeniu rozciągającemu w betonie wywołane przez obciążenia zewnętrzne, w tym obciążenia kotew).

Nośność obliczeniowa - rozciąganie - NRd [kN] - hef = 12d - stal węglowa 5.8

Referencje Nośność obliczeniowa - hef = 12d - stal węglowa 5.8
Rozciąganie [kN]
Beton zarysowany Beton niezarysowany
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
AT-HP + LMAS M8 - - - - 12 12 12 12
AT-HP + LMAS M10 - - - - 19.3 19.3 19.3 19.3
AT-HP + LMAS M12 12.7 13.2 13.5 13.8 28 28 28 28
AT-HP + LMAS M16 22.5 23.4 24.1 24.5 51.4 52.7 52.7 52.7
AT-HP + LMAS M20 - - - - 75.4 82 82 82
AT-HP + LMAS M24 - - - - 101.3 113.4 118 118

Beton:

1. Nośności obliczeniowe zostały obliczone z wykorzystaniem częściowych współczynników bezpieczeństwa dla nośności podanych w aprobacie (-ach) ETA. Wartości obciążeń dotyczą betonu niezarysowanego i zarysowanego z rozstawem prętów zbrojeniowych s ≥ 15 cm (dowolna średnica) lub z rozstawem prętów zbrojeniowych
s ≥ 10 cm, jeśli średnica prętów zbrojeniowych wynosi 10 mm lub mniej.

2. Wartości ścinania odnoszą się do pojedynczej kotwy bez wpływu na krawędzie betonu. W przypadku zakotwień blisko krawędzi (c ≤ max [10 hef; 60d]) zniszczenie krawędzi betonu należy sprawdzić zgodnie z ETAG 001, Załącznik C, metoda projektowa A.

3. Beton uważa się za niezarysowany, gdy naprężenie rozciągające w betonie wynosi \ sigmaL + \ sigmaR ≤ 0. W przypadku braku szczegółowej weryfikacji można założyć \ sigmaR = 3 N / mm² (\ sigmaL jest równe naprężeniu rozciągającemu w betonie wywołane przez obciążenia zewnętrzne, w tym obciążenia kotew).

Nośność obliczeniowa - rozciąganie - NRd [kN] - hef = 8d - stal nierdzewna A4-70

Referencje Nośność obliczeniowa - rozciąganie - hef = 8d - stal nierdzewna A4-70
Rozciąganie [kN]
Beton zarysowany Beton niezarysowany
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
ATHP300BG-PL - - - - - - - -
AT-HP + LMAS M8 - - - - 10.7 12 13.2 13.9
AT-HP + LMAS M10 - - - - 15.9 17.8 19.6 20.7
AT-HP + LMAS M12 8.4 8.8 9 9.2 21.7 24.3 26.7 28.2
AT-HP + LMAS M16 15 15.6 16.1 16.4 34.3 38.4 42.2 44.6
AT-HP + LMAS M20 - - - - 50.2 56.3 61.8 65.3
AT-HP + LMAS M24 - - - - 67.5 75.6 83.1 87.8

Beton:

1. Nośności obliczeniowe zostały obliczone z wykorzystaniem częściowych współczynników bezpieczeństwa dla nośności podanych w aprobacie (-ach) ETA. Wartości obciążeń dotyczą betonu niezarysowanego i zarysowanego z rozstawem prętów zbrojeniowych s ≥ 15 cm (dowolna średnica) lub z rozstawem prętów zbrojeniowych
​s ≥ 10 cm, jeśli średnica prętów zbrojeniowych wynosi 10 mm lub mniej.

2. Wartości ścinania odnoszą się do pojedynczej kotwy bez wpływu na krawędzie betonu. W przypadku zakotwień blisko krawędzi (c ≤ max [10 hef; 60d]) zniszczenie krawędzi betonu należy sprawdzić zgodnie z ETAG 001, Załącznik C, metoda projektowa A.

3. Beton uważa się za niezarysowany, gdy naprężenie rozciągające w betonie wynosi \ sigmaL + \ sigmaR ≤ 0. W przypadku braku szczegółowej weryfikacji można założyć \ sigmaR = 3 N / mm² (\ sigmaL jest równe naprężeniu rozciągającemu w betonie wywołane przez obciążenia zewnętrzne, w tym obciążenia kotew).

Nośność obliczeniowa - rozciąganie - NRd [kN] - hef = 12d - stal nierdzewna A4-70

Referencje Nośność obliczeniowa - rozciąganie - hef = 12d - stal nierdzewna A4-70
Rozciąganie [kN]
Beton zarysowany Beton niezarysowany
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
AT-HP + LMAS M8 - - - - 13.9 13.9 13.9 13.9
AT-HP + LMAS M10 - - - - 21.9 21.9 21.9 21.9
AT-HP + LMAS M12 12.7 13.2 13.5 13.8 31.6 31.6 31.6 31.6
AT-HP + LMAS M16 22.5 23.4 24.1 24.5 51.4 57.6 58.8 58.8
AT-HP + LMAS M20 - - - - 75.4 84.4 92 92
AT-HP + LMAS M24 - - - - 101.3 113.4 124.6 131.7

Beton:

1. Nośności obliczeniowe zostały obliczone z wykorzystaniem częściowych współczynników bezpieczeństwa dla nośności podanych w aprobacie (-ach) ETA. Wartości obciążeń dotyczą betonu niezarysowanego i zarysowanego z rozstawem prętów zbrojeniowych s ≥ 15 cm (dowolna średnica) lub z rozstawem prętów zbrojeniowych
​s ≥ 10 cm, jeśli średnica prętów zbrojeniowych wynosi 10 mm lub mniej.

2. Wartości ścinania odnoszą się do pojedynczej kotwy bez wpływu na krawędzie betonu. W przypadku zakotwień blisko krawędzi (c ≤ max [10 hef; 60d]) zniszczenie krawędzi betonu należy sprawdzić zgodnie z ETAG 001, Załącznik C, metoda projektowa A.

3. Beton uważa się za niezarysowany, gdy naprężenie rozciągające w betonie wynosi \ sigmaL + \ sigmaR ≤ 0. W przypadku braku szczegółowej weryfikacji można założyć \ sigmaR = 3 N / mm² (\ sigmaL jest równe naprężeniu rozciągającemu w betonie wywołane przez obciążenia zewnętrzne, w tym obciążenia kotew).

Nośność obliczeniowa - ścinanie - VRd [kN] - hef = 8d - stal węglowa 5.8

Referencje Nośność obliczeniowa - ścinanie - hef = 8d - stal węglowa 5.8
Ścinanie [kN]
Beton zarysowany Beton niezarysowany
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
AT-HP + LMAS M8 - - - - 7.2 7.2 7.2 7.2
AT-HP + LMAS M10 - - - - 12 12 12 12
AT-HP + LMAS M12 16.8 16.8 16.8 16.8 16.8 16.8 16.8 16.8
AT-HP + LMAS M16 30 31.2 31.2 31.2 31.2 31.2 31.2 31.2
AT-HP + LMAS M20 - - - - 48.8 48.8 48.8 48.8
AT-HP + LMAS M24 - - - - 70.4 70.4 70.4 70.4

Beton:

1. Nośności obliczeniowe zostały obliczone z wykorzystaniem częściowych współczynników bezpieczeństwa dla nośności podanych w aprobacie (-ach) ETA. Wartości obciążeń dotyczą betonu niezarysowanego i zarysowanego z rozstawem prętów zbrojeniowych s ≥ 15 cm (dowolna średnica) lub z rozstawem prętów zbrojeniowych
​s ≥ 10 cm, jeśli średnica prętów zbrojeniowych wynosi 10 mm lub mniej.

2. Wartości ścinania odnoszą się do pojedynczej kotwy bez wpływu na krawędzie betonu. W przypadku zakotwień blisko krawędzi (c ≤ max [10 hef; 60d]) zniszczenie krawędzi betonu należy sprawdzić zgodnie z ETAG 001, Załącznik C, metoda projektowa A.

3. Beton uważa się za niezarysowany, gdy naprężenie rozciągające w betonie wynosi \ sigmaL + \ sigmaR ≤ 0. W przypadku braku szczegółowej weryfikacji można założyć \ sigmaR = 3 N / mm² (\ sigmaL jest równe naprężeniu rozciągającemu w betonie wywołane przez obciążenia zewnętrzne, w tym obciążenia kotew).

Nośność obliczeniowa - ścinanie - VRd [kN] - hef = 12d - stal węglowa 5.8

Referencje Nośność obliczeniowa - ścinanie - hef = 12d - stal węglowa 5.8
Ścinanie [kN]
Beton zarysowany Beton niezarysowany
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
AT-HP + LMAS M8 - - - - 7.2 7.2 7.2 7.2
AT-HP + LMAS M10 - - - - 12 12 12 12
AT-HP + LMAS M12 16.8 16.8 16.8 16.8 16.8 16.8 16.8 16.8
AT-HP + LMAS M16 31.2 31.2 31.2 31.2 31.2 31.2 31.2 31.2
AT-HP + LMAS M20 - - - - 48.8 48.8 48.8 48.8
AT-HP + LMAS M24 - - - - 70.4 70.4 70.4 70.4

Beton:

1. Nośności obliczeniowe zostały obliczone z wykorzystaniem częściowych współczynników bezpieczeństwa dla nośności podanych w aprobacie (-ach) ETA. Wartości obciążeń dotyczą betonu niezarysowanego i zarysowanego z rozstawem prętów zbrojeniowych s ≥ 15 cm (dowolna średnica) lub z rozstawem prętów zbrojeniowych
​s ≥ 10 cm, jeśli średnica prętów zbrojeniowych wynosi 10 mm lub mniej.

2. Wartości ścinania odnoszą się do pojedynczej kotwy bez wpływu na krawędzie betonu. W przypadku zakotwień blisko krawędzi (c ≤ max [10 hef; 60d]) zniszczenie krawędzi betonu należy sprawdzić zgodnie z ETAG 001, Załącznik C, metoda projektowa A.

3. Beton uważa się za niezarysowany, gdy naprężenie rozciągające w betonie wynosi \ sigmaL + \ sigmaR ≤ 0. W przypadku braku szczegółowej weryfikacji można założyć \ sigmaR = 3 N / mm² (\ sigmaL jest równe naprężeniu rozciągającemu w betonie wywołane przez obciążenia zewnętrzne, w tym obciążenia kotew).

Nośność obliczeniowa - ścinanie - VRd [kN] - hef = 8d - stal nierdzewna A4-70

Referencje Nośność obliczeniowa - ścinanie - hef = 8d - stal nierdzewna A4-70
Ścinanie [kN]
Beton zarysowany Beton niezarysowany
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
AT-HP + LMAS M8 - - - - 8.3 8.3 8.3 8.3
AT-HP + LMAS M10 - - - - 12.8 12.8 12.8 12.8
AT-HP + LMAS M12 16.9 17.6 18.1 18.4 19.2 19.2 19.2 19.2
AT-HP + LMAS M16 30 31.2 32.1 32.7 35.3 35.3 35.3 35.3
AT-HP + LMAS M20 - - - - 55.1 55.1 55.1 55.1
AT-HP + LMAS M24 - - - - 79.5 79.5 79.5 79.5

Beton:

1. Nośności obliczeniowe zostały obliczone z wykorzystaniem częściowych współczynników bezpieczeństwa dla nośności podanych w aprobacie (-ach) ETA. Wartości obciążeń dotyczą betonu niezarysowanego i zarysowanego z rozstawem prętów zbrojeniowych s ≥ 15 cm (dowolna średnica) lub z rozstawem prętów zbrojeniowych
​s ≥ 10 cm, jeśli średnica prętów zbrojeniowych wynosi 10 mm lub mniej.

2. Wartości ścinania odnoszą się do pojedynczej kotwy bez wpływu na krawędzie betonu. W przypadku zakotwień blisko krawędzi (c ≤ max [10 hef; 60d]) zniszczenie krawędzi betonu należy sprawdzić zgodnie z ETAG 001, Załącznik C, metoda projektowa A.

3. Beton uważa się za niezarysowany, gdy naprężenie rozciągające w betonie wynosi \ sigmaL + \ sigmaR ≤ 0. W przypadku braku szczegółowej weryfikacji można założyć \ sigmaR = 3 N / mm² (\ sigmaL jest równe naprężeniu rozciągającemu w betonie wywołane przez obciążenia zewnętrzne, w tym obciążenia kotew).

Nośność obliczeniowa - ścinanie - VRd [kN] - hef = 12d - stal nierdzewna A4-70

Referencje Nośność obliczeniowa - ścinanie - hef = 12d - stal nierdzewna A4-70
Ścinanie [kN]
Beton zarysowany Beton niezarysowany
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
AT-HP + LMAS M8 - - - - 8.3 8.3 8.3 8.3
AT-HP + LMAS M10 - - - - 12.8 12.8 12.8 12.8
AT-HP + LMAS M12 19.2 19.2 19.2 19.2 19.2 19.2 19.2 19.2
AT-HP + LMAS M16 35.3 35.3 35.3 35.3 35.3 35.3 35.3 35.3
AT-HP + LMAS M20 - - - - 55.1 55.1 55.1 55.1
AT-HP + LMAS M24 - - - - 79.5 79.5 79.5 79.5

Beton:

1. Nośności obliczeniowe zostały obliczone z wykorzystaniem częściowych współczynników bezpieczeństwa dla nośności podanych w aprobacie (-ach) ETA. Wartości obciążeń dotyczą betonu niezarysowanego i zarysowanego z rozstawem prętów zbrojeniowych s ≥ 15 cm (dowolna średnica) lub z rozstawem prętów zbrojeniowych
​s ≥ 10 cm, jeśli średnica prętów zbrojeniowych wynosi 10 mm lub mniej.

2. Wartości ścinania odnoszą się do pojedynczej kotwy bez wpływu na krawędzie betonu. W przypadku zakotwień blisko krawędzi (c ≤ max [10 hef; 60d]) zniszczenie krawędzi betonu należy sprawdzić zgodnie z ETAG 001, Załącznik C, metoda projektowa A.

3. Beton uważa się za niezarysowany, gdy naprężenie rozciągające w betonie wynosi \ sigmaL + \ sigmaR ≤ 0. W przypadku braku szczegółowej weryfikacji można założyć \ sigmaR = 3 N / mm² (\ sigmaL jest równe naprężeniu rozciągającemu w betonie wywołane przez obciążenia zewnętrzne, w tym obciążenia kotew).

Nośność obliczeniowa - moment zginający - MRd [Nm] - beton

Referencje Nośność obliczeniowa - moment zginający - MRd  [Nm]
Stal węglowa 5.8 Star nierdzewna A4-70
AT-HP + LMAS M8 15.2 16.7
AT-HP + LMAS M10 29.6 34
AT-HP + LMAS M12 52.8 59
AT-HP + LMAS M16 133.6 149.4
AT-HP + LMAS M20 260.8 291
AT-HP + LMAS M24 448.8 502.6

Beton:

1. Nośności obliczeniowe zostały obliczone z wykorzystaniem częściowych współczynników bezpieczeństwa dla nośności podanych w aprobacie (-ach) ETA. Wartości obciążeń dotyczą betonu niezarysowanego i zarysowanego z rozstawem prętów zbrojeniowych s ≥ 15 cm (dowolna średnica) lub z rozstawem prętów zbrojeniowych
​s ≥ 10 cm, jeśli średnica prętów zbrojeniowych wynosi 10 mm lub mniej.

2. Wartości ścinania odnoszą się do pojedynczej kotwy bez wpływu na krawędzie betonu. W przypadku zakotwień blisko krawędzi (c ≤ max [10 hef; 60d]) zniszczenie krawędzi betonu należy sprawdzić zgodnie z ETAG 001, Załącznik C, metoda projektowa A.

3. Beton uważa się za niezarysowany, gdy naprężenie rozciągające w betonie wynosi \ sigmaL + \ sigmaR ≤ 0. W przypadku braku szczegółowej weryfikacji można założyć \ sigmaR = 3 N / mm² (\ sigmaL jest równe naprężeniu rozciągającemu w betonie wywołane przez obciążenia zewnętrzne, w tym obciążenia kotew).

Nośność obliczeniowa - rozciąganie - NRd [kN] pręt żebrowany

Referencje Nośność obliczeniowa - rozciąganie - NRd  stal węglowa 5.8 [kN]
Beton niezarysowany
hef = 8d hef = 12d
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
ATHP420BG-PL - - - - - - - -
ATHP300BG-PL - - - - - - - -
AT-HP + LMAS M8 - - - 13.6 - - - -
AT-HP + LMAS M10 - - - 18.3 - - - -
AT-HP + LMAS M12 - - - 24.9 - - - -
AT-HP + LMAS M16 - - - 34.8 - - - -
AT-HP + LMAS M20 - - - 47.2 - - - -
AT-HP + LMAS M24 - - - 68 - - - -
AT-HP + Ø8 6.3 7 7.7 8.1 9.4 10.5 11.5 12.2
AT-HP + Ø10 10.5 11.7 12.9 13.6 15.7 17.6 19.3 20.4
AT-HP + Ø12 14.1 15.8 17.3 18.3 21.1 23.6 26 27.4
AT-HP + Ø14 19.1 21.4 23.6 24.9 28.7 32.2 35.3 37.3
AT-HP + Ø16 23.2 26 28.6 34.8 34.8 39 42.8 52.2
AT-HP + Ø20 36.3 40.6 44.6 47.2 54.4 61 66.9 70.8
AT-HP + Ø25 52.3 58.6 64.4 68 78.5 87.9 96.6 102.1

Nośność obliczeniowa - ścinanie - VRd [kN] pręt żebrowany

Referencje Nośność obliczeniowa - ścinanie - VRd - stal węglowa 5.8 [kN]
Beton niezarysowany
hef = 8d hef = 12d
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
AT-HP + Ø8 9.3 9.3 9.3 9.3 9.3 9.3 9.3 9.3
AT-HP + Ø10 14.7 14.7 14.7 14.7 14.7 14.7 14.7 14.7
AT-HP + Ø12 20.7 20.7 20.7 20.7 20.7 20.7 20.7 20.7
AT-HP + Ø14 28 28 28 28 28 28 28 28
AT-HP + Ø16 36.7 36.7 36.7 36.7 36.7 36.7 36.7 36.7
AT-HP + Ø20 57.3 57.3 57.3 57.3 57.3 57.3 57.3 57.3
AT-HP + Ø25 90 90 90 90 90 90 90 90

Nośność obliczeniowa - moment zginający - MRd [Nm] - pręt żebrowany

Referencje Nośność obliczeniowa - moment zginający - MRd [Nm]
AT-HP + Ø8 22
AT-HP + Ø10 43.3
AT-HP + Ø12 74.7
AT-HP + Ø14 118.7
AT-HP + Ø16 176.7
AT-HP + Ø20 345.3
AT-HP + Ø25 674.7

Instalacja

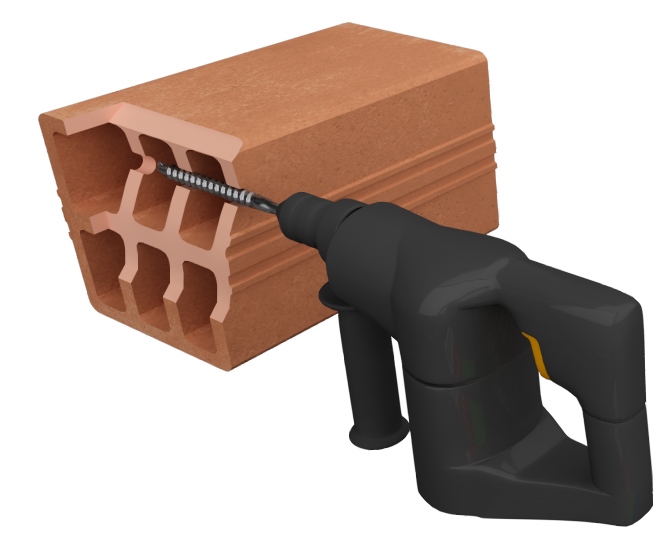

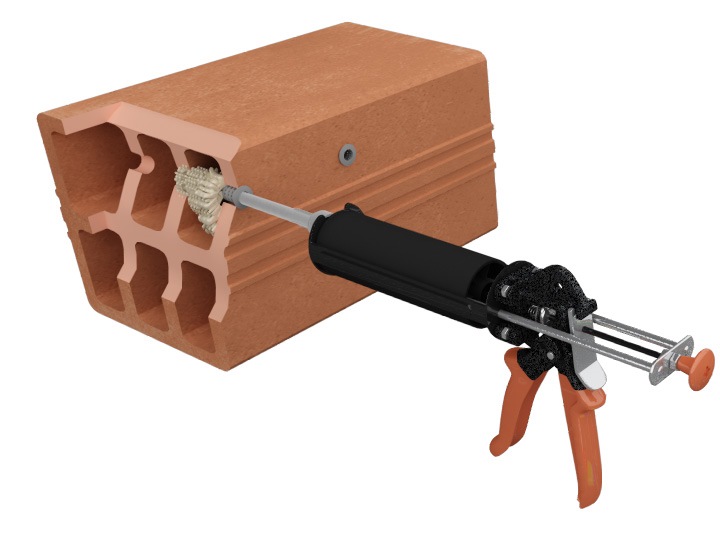

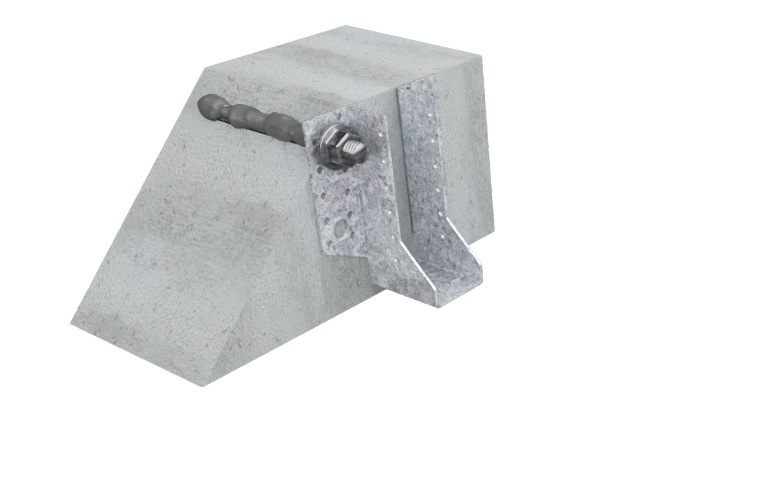

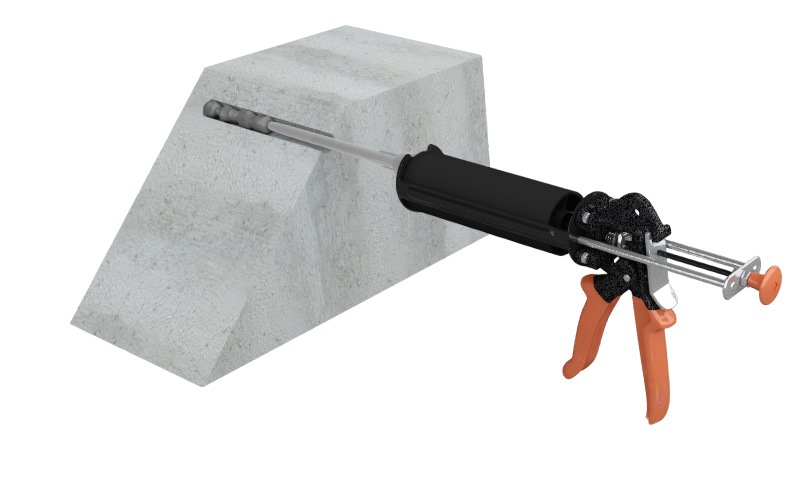

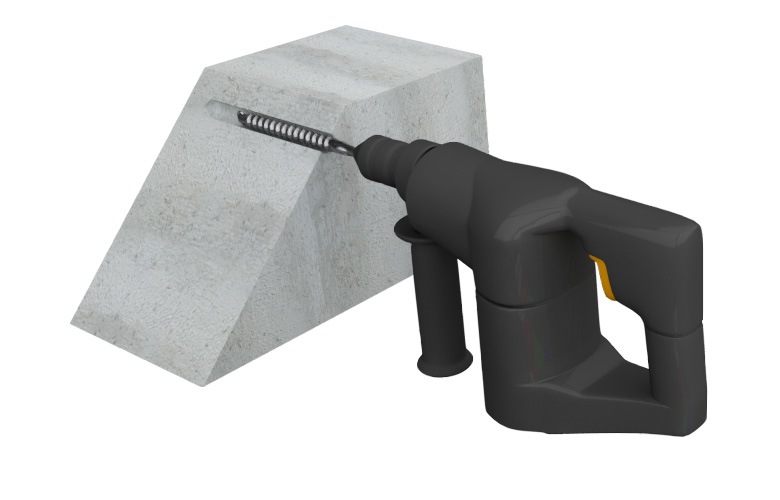

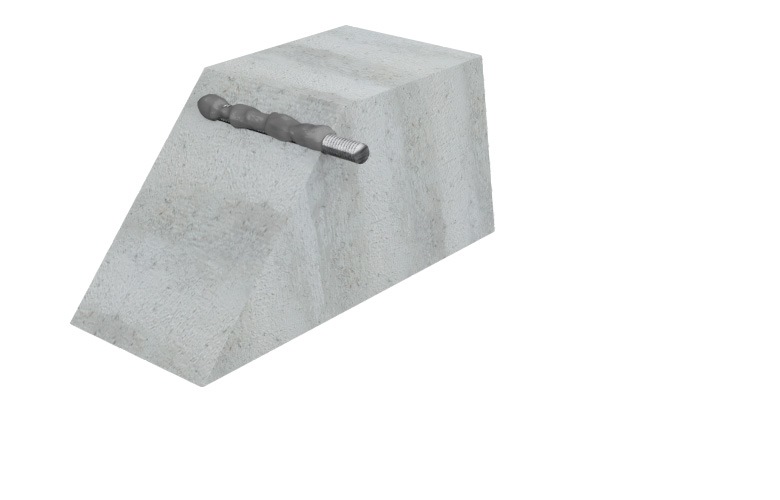

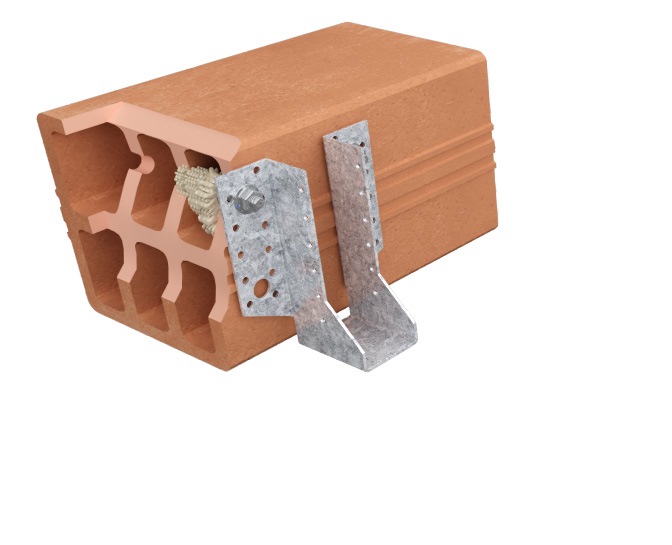

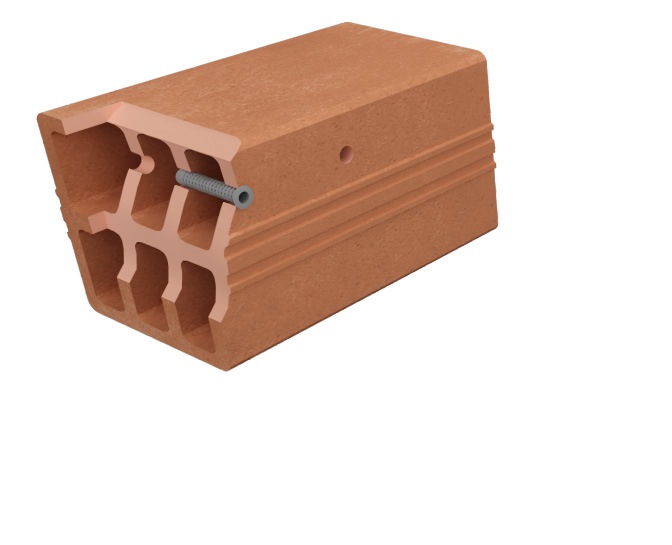

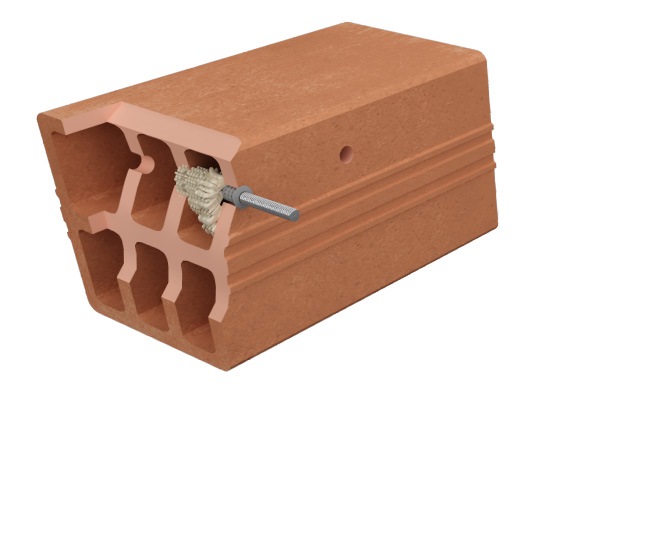

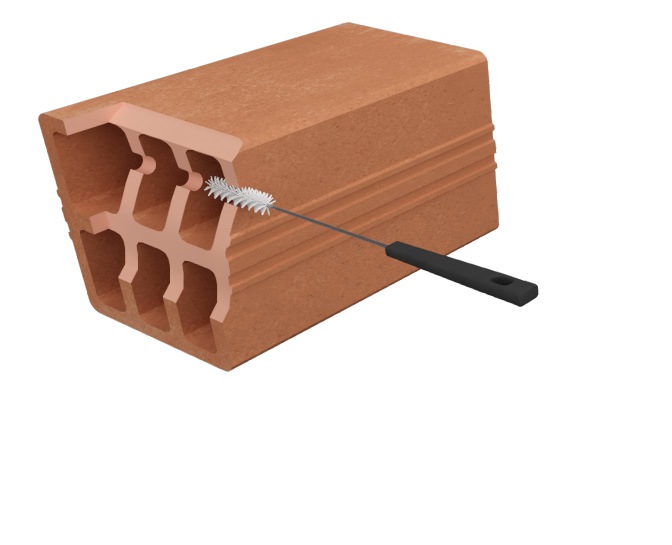

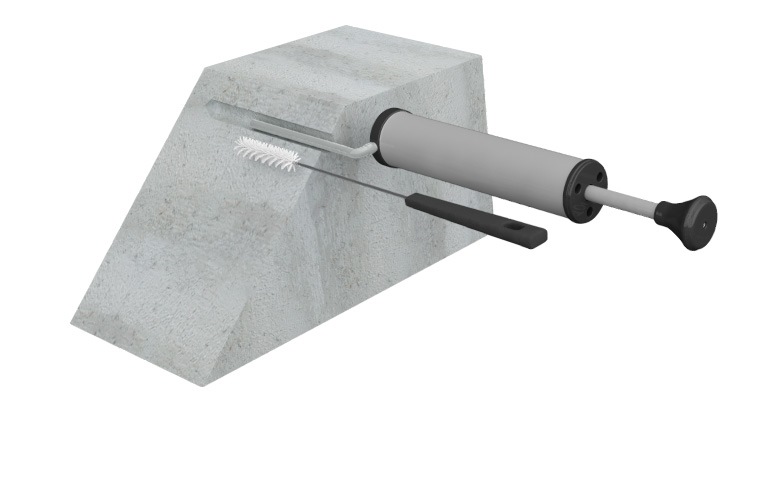

Montaż

Czas wiązania


Temperatura żywicy Temperatura materiału bazowego Czas obróbki Czas wiązania
+5°C -5°C to -1°C 15 min 9h
+5°C 0°C to 4°C 12 min 4h
+5°C 5°C to 9°C 9 min 1h 50 min
+10°C 10°C to 19°C 4 min 1h
+20°C 20°C to 29°C 1 min 30 min
+30°C -+30°C i wyższa <1 min 20 min
  • Czas obróbki jest maksymalnym czasem który może upłynąć od podania mieszanki do momentu zakończenia wprowadzania pręta do otworu. Montowanie pręta po przekroczeniu czasu obróbki może zniszczyć powstałe już wiązania, przez co zakotwienie nie uzyska pełnej nośności.
  • Czas wiązania jest czasem, po którym zakotwienie uzyskuje deklarowaną nośność. Po upływie czasu wiązania można obciążać połączenie.
