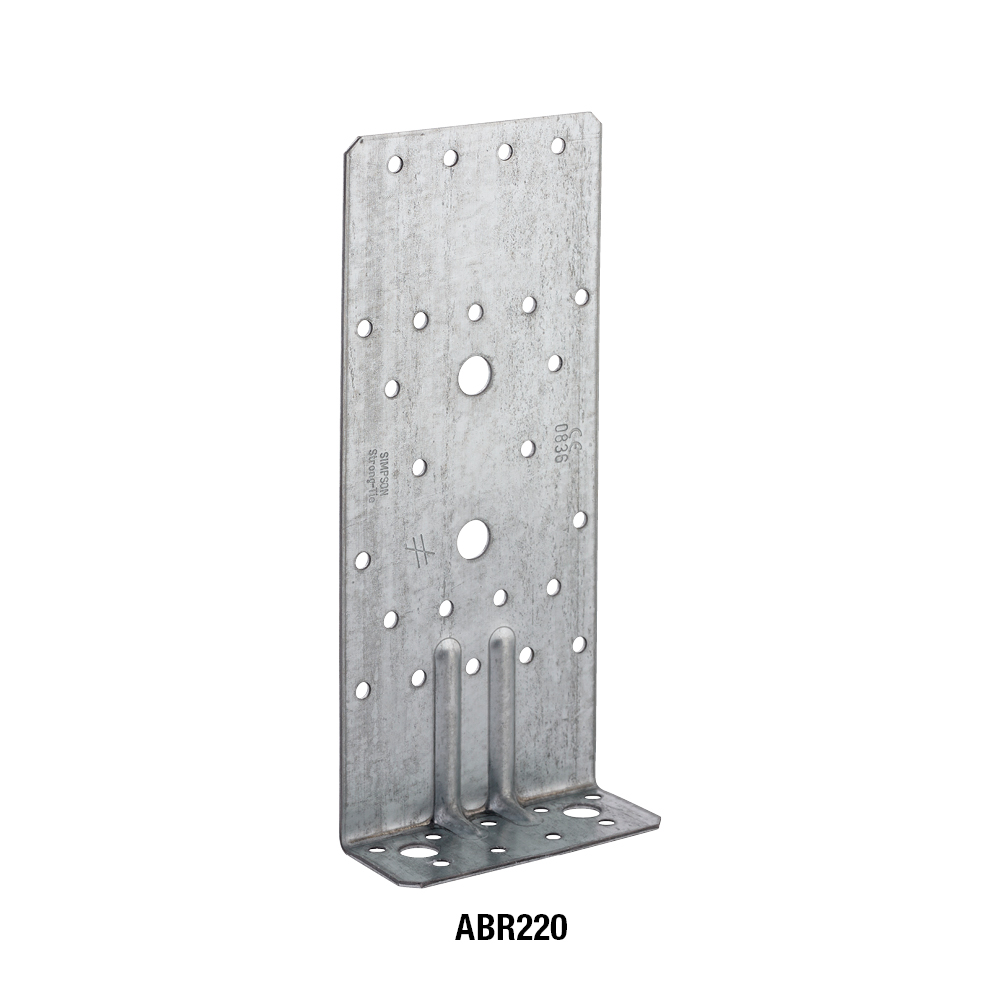

Złącze kątowe wzmocnione

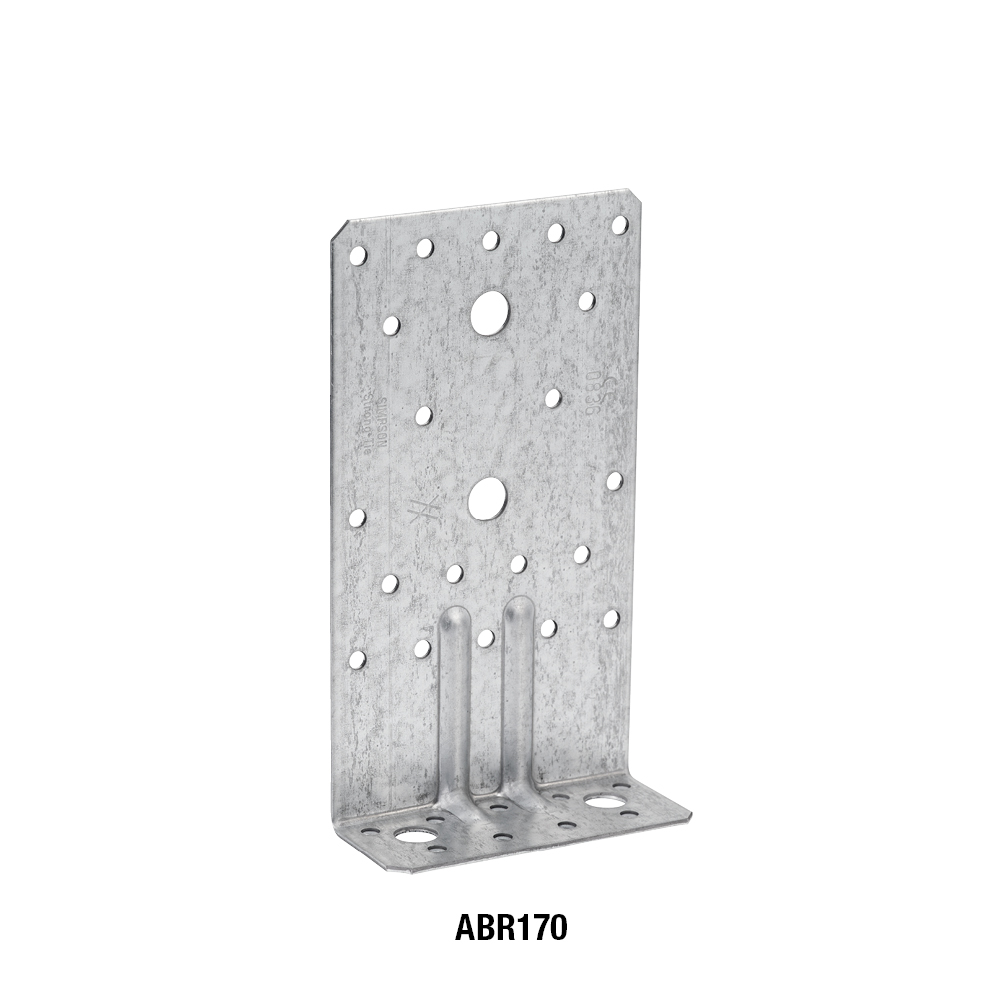

Złącza kątowe wzmocnione ABR170 i ABR220 należą do grupy złączy kątowych wzmocnionych pozwalających przenieść większość kombinacji obciążeń w typowych konstrukcjach drewnianych. Dzięki większym gabarytom i różnej perforacji (także otwory na śruby i kotwy) ich zastosowanie jest bardzo szerokie.

Karta techniczna

Oznaczenie CE

ETA

EPD

Środowisko wewnętrzne

Stal ocynkowana ogniowo metodą Sendzimira

Klasa użytkowania 2

ABR_03_SSTBP_homepage_LV_en

ABR_03_SSTBP_homepage_FR_fr

ABR_03_SSTBP_homepage_ES_es

ABR_03_SSTBP_homepage_NL_nl

ABR_03_SSTBP_homepage_PT_pt

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali: Stal S250GD
Ochrona antykorozyjna: Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

Prosty montaż
Obliczone statycznie
Mocne i trwałe połączenia
Gwoździowanie pełne lub częściowe
Uniwersalna perforacja
Możliwość mocowania do drewna i betony

Zastosowanie

Połączenie

Element główny: drewno lite, drewno kompozytowe, drewno klejone warstwowo, beton.
Element drugorzędny: drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Obszar zastosowań

Połączenie słupa drewnianego z belką lub betonem.
Fasady mocowane punktowo do konstrukcji drewnianej.
Wszystkie inne elementy konstrukcyjne gdzie konieczne jest uzyskanie wysokiej nośności połączenia.

Dane techniczne

Wymiary złącza

Wymiary

Numer referencyjny	Wymiary
	Other		Wymiary złącza[mm]				Otwory ramię A[mm]		Otwory ramię B[mm]
	Ilość w opk.	Waga[kg]	A[mm]	B[mm]	C[mm]	Grubość[mm]	Okrągłe		Okrągłe
	Ilość w opk.	Waga[kg]	A[mm]	B[mm]	C[mm]	Grubość[mm]	Ø5[mm]	Ø12	Ø5[mm]	Ø12
ABR170	25.0	0.28	170	40	95	2	20	2	9	2
ABR220	25.0	0.35	220	40	95	2	24	2	9	2

Połączenie belka / belka - Para kątowników w połączeniu / gwoździowanie pełne

Wymiary

Numer referencyjny	Angle bracket capacity
	Nośności dla połączenia belka - belka / gwoździowanie pełne
	Łączniki		Nośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie[kN]
	Ramię A	Ramię B	R₁,ₖ			R2,k = R3,k			R4/5,k
	szt.	szt.	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60
ABR170	14.0	9.0	7.4	9.8	12.3	16.4	19.8	21.1	9.6/kmod^0.2	9.6/kmod^0.2	9.6/kmod^0.2
ABR220	14.0	9.0	7.4	9.8	12.3	16.4	19.8	21.1	9.6/kmod^0.2	9.6/kmod^0.2	9.6/kmod^0.2

**Dla kombinacji obciążeń zastososuj gwoździowanie pełne
***R4/5 jest określone dla belek b > 60mm i mimośrodu e < 90mm. Dla innych wartości b i e patrz ETA.

Połączenie belka / beton - Para kątowników w połączeniu

Wymiary

Numer referencyjny	Angle bracket capacity
	Nośności dla połączenia belka - beton
	Łączniki				Nośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie[kN]
	Ramię A		Ramię B		R₁,ₖ			R4/5,k			R2/3,k
	szt.	Typ	szt.	Typ	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60
ABR170	14	CNA	2	Ø10	min. (33.0 ; 25.2/kmod)	min. (39.8 ; 25.2/kmod)	25.2/kmod	min (9.15 + 80/ekmod ; 6.3b / e*kmod)	min (9.15 + 80/ekmod ; 6.3b / e*kmod)	min (9.15 + 80/ekmod ; 6.3b / e*kmod)	19.7	min. (23.8 ; 24.6/kmod)	min. (25.4 ; 24.6/kmod)
ABR220	14	CNA	2	Ø10	min. (33.0 ; 25.2/kmod)	min. (39.8 ; 25.2/kmod)	25.2/kmod	min (9.15 + 80/ekmod ; 6.3b / e*kmod)	min (9.15 + 80/ekmod ; 6.3b / e*kmod)	min (9.15 + 80/ekmod ; 6.3b / e*kmod)	19.7	min. (23.8 ; 24.6/kmod)	min. (25.4 ; 24.6/kmod)

Do obliczenia R_{4 / 5} należy zastosować: e ≥ 50 mm

Połączenie belka / beton (fasada)

Wymiary

Numer referencyjny	Angle bracket capacity
	Nośności dla połączenia belka - beton (fasada)
	Nośności charakterystyczne - drewno kl. C24 - 1 kątowniki na połączenie[kN]									Łączniki
	R₁,ₖ			R2/3,k			R6,k			Ramię B		Ramię A
	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60	szt.	Typ	szt.	Typ
ABR170	min. (11,8 ; 12,1/kmod)	min.(14,9 ; 12,1/kmod)	min. (16,9 ; 12,1/kmod)	3.8	4.7	4.9	min. (16,5; 11,0/kmod)	min. (20; 11,0/kmod)	min. (21,1; 11,0/kmod)	2.0	M10	9.0	CNA
ABR220	min. (15,9 ; 12,1/kmod)	min. (19,4 ; 12,1/kmod)	min. (20,6 ; 12,1/kmod)	2.9	3.6	3.7	min. (16,5; 9,0/kmod)	min. (20; 9,0/kmod)	min. (21,1; 9,0/kmod)	2.0	M10	9.0	CNA

Nośności podane są dla jednej sztuki ABR, zakłada się, że w całości połączenia belki bierze udział większa ilość kątowników po obu stronach belki.

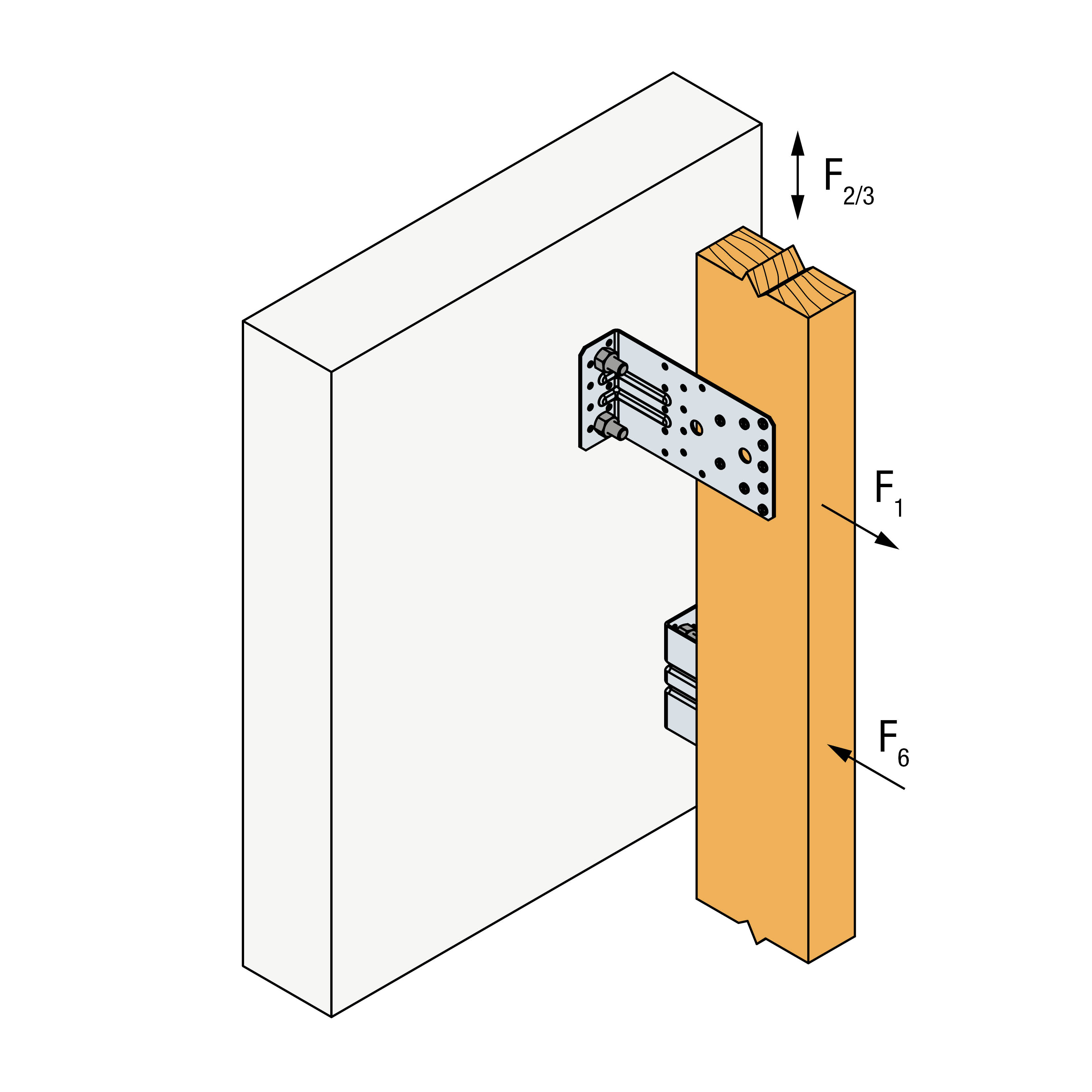

Istnieje opcja montażu ABR z użyciem jednej kotwy (w górnym otworze) tylko dla obciążeń F₁ i F₆. Nośność na siłę F₁ osiąga połowę nośności.

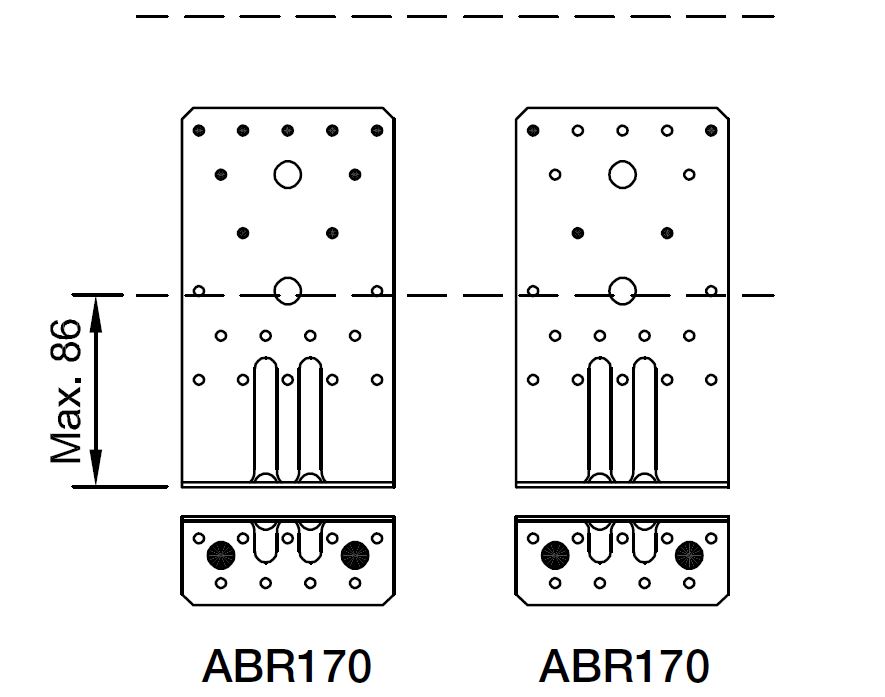

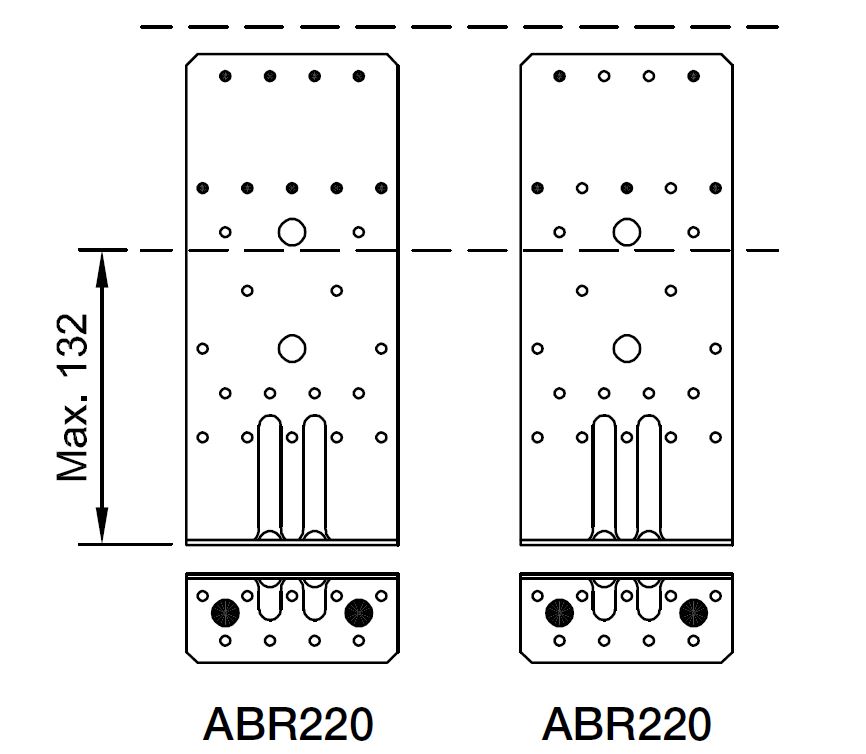

Odsunięcie belki od podpory powinno wynosić mniej niż 132mm dla ABR220 i mniej niz 86 dla ABR170

Allowable capacities - Timber to facade - CSTB Cahier 3316

Numer referencyjny	Angle bracket capacity
	Product allowable capacities - Timber to Concrete - CSTB Cahier 3316
	Łączniki				Nośności charakterystyczne - drewno kl. C24 - 1 kątowniki na połączenie[daN]
	Ramię A		Ramię B		R1,d	R2/3,d
	szt.	Typ	szt.	Typ	R1,d	1 mm	3 mm
ABR170	9.0	CSA	1.0	M10	450	67.7	76.3
ABR220	9.0	CSA	1.0	M10	450	33.3	80

The capacities are given for one ABR, in the case, that in total more ABR are placed alternate opposite on the beam.

Only the upper bolt has to be installed on the ABR.

The distance of the beam to the support shall be less than 132 mm for ABR220, and less than 86 mm for ABR170.

Instalacja

Montaż

Mocowanie

Do drewna:

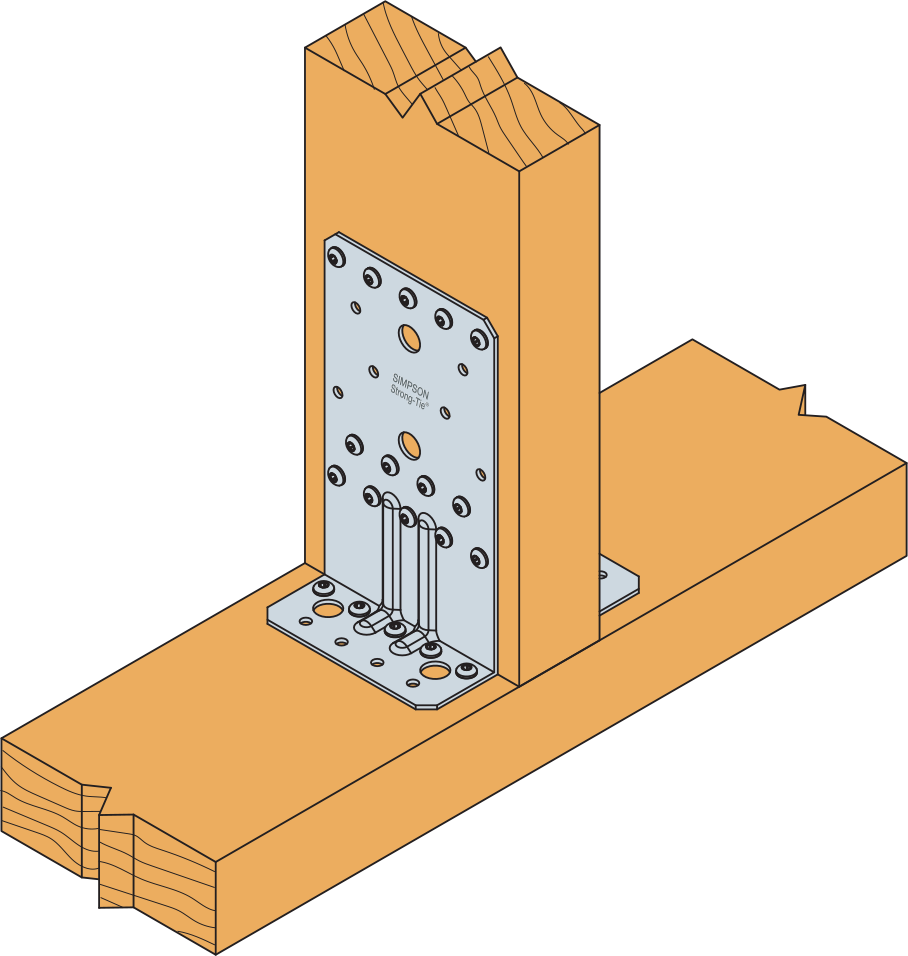

Za pomocą gwoździ systemowych CNA 4.0 x ℓ lub alternatywnie systemowych wkrętów CSA5.0 x ℓ.

Do betonu:

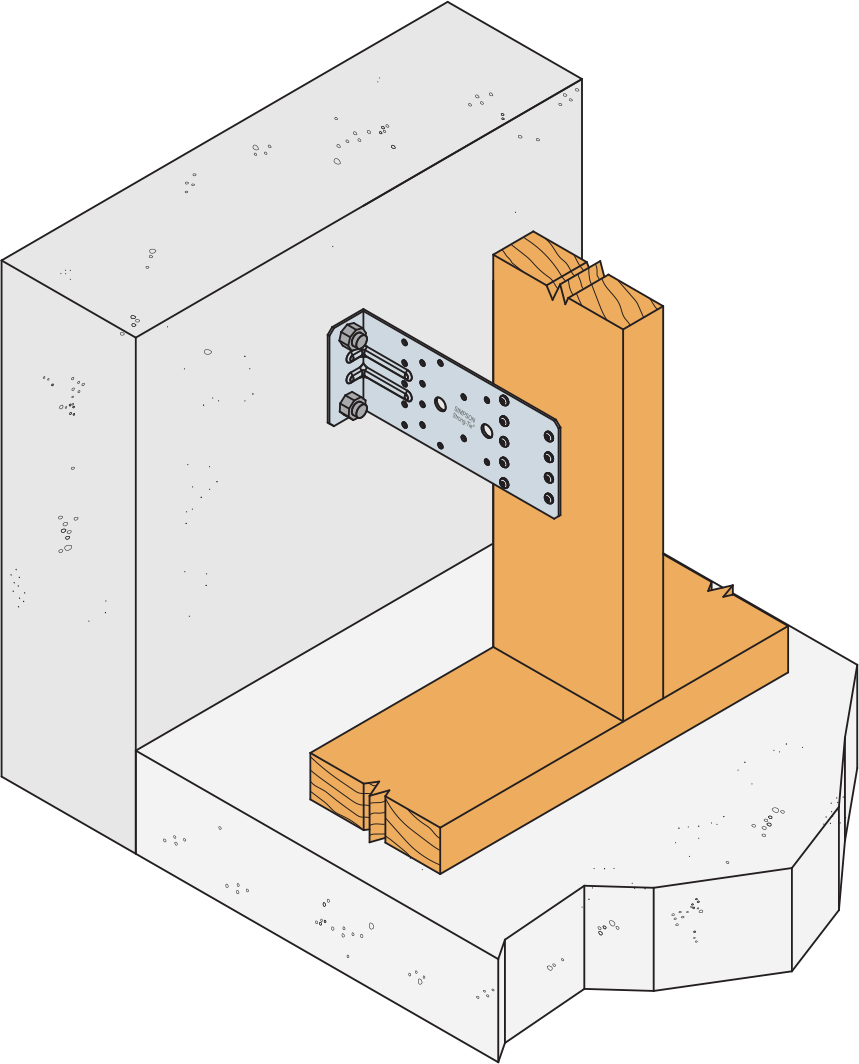

Łącząc element drewniany z betonowym, należy zastosować kotwy mechaniczne lub chemiczne Simpson Strong-Tie z wykorzystaniem prętów gwintowanych LMAS.
