WA

Kotwa mechaniczna

Kotwa rozporowa WA o wysokiej nośności przy niewielkich odległościach pomiędzy kotwami i niewielkich odległościach krawędziowych (opcja 7).

Oznaczenie CE
ETA
Klasa użytkowania 2
Ocynk elektrolityczny
Środowisko wewnętrzne

Szczegóły produktu

Obrazy

Właściwości

Materiał

Stal cynkowana elektrolitycznie ≥ 5 μm zgodnie z EN ISO 4042; pasywowana

Zalety

  • Szybkiego montażu w niezarysowanym betonie (opcja 7).

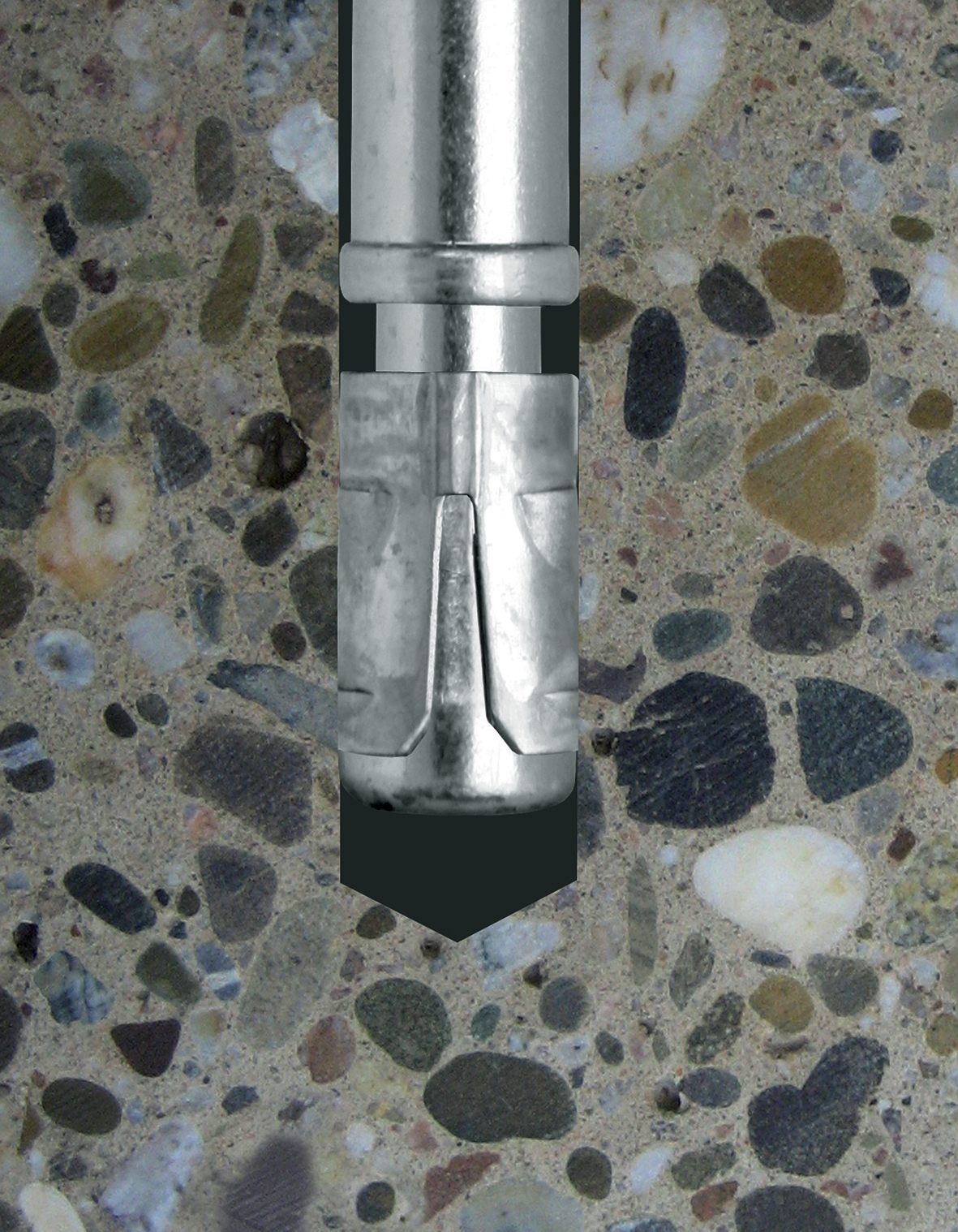

  • Zoptymalizowany klips rozporowy gwarantuje równomierny rozkład naprężeń umożliwiający stosowanie przy dużych obciążeniach dopuszczalnych oraz małe odstępy osiowe do krawędzi w przypadku niewielkich elementów budowlanych.
  • Zwiększona wytrzymałość na rozciąganie i ścinanie.

Zastosowanie

Zastosowanie

Kotwa stosowana do wymagających zakotwień w betonie niezarysowanym przy kombinacjach obciążeń o dużych siłach rozciągających
i ścinających.
Służy do mocowania:

  • Konstrukcji metalowych
  • Profili metalowych
  • Podstaw do maszyn
  • Konsoli, konstrukcji drewnianych
  • Belek
  • Płatwi
  • Wieszaków itp.


Dane techniczne

Wymiary

Wymiary kotwy

Referencje Kod produktu Średnica gwintu [mm] Średnica wiercenia otworu x głębokość wiercenia [d0 x h1] [mm] Maksymalna grubość elementu mocowanego [tfix] [mm] Średnica otworu w elemencie mocowanym [df] [mm] Głębokosć kotwienia [hef] [mm] Długość [L] [mm] Długość gwintu [f] [mm] Ilość w opakowaniu [pce]
WA M6-65/10WA0606566x55107406530100
WA M6-85/30WA0608566x55307408540100
WA M8-68/5WA0806888x655945684050
WA M8-73/10WA0807388x6510945734550
WA M8-83/20WA0808388x6520945834550
WA M8-93/30WA0809388x6530945935050
WA M8-103/40WA0810388x65409451035050
WA M8-113/50WA0811388x65509451136050
WA M8-133/70WA0813388x65709451338550
WA M8-163/100WA0816388x6510094516310050
WA M10-78/5WA100781010x7051250784050
WA M10-83/10WA100831010x70101250834050
WA M10-93/20WA100931010x70201250935050
WA M10-103/30WA101031010x703012501035050
WA M10-113/40WA101131010x704012501136050
WA M10-123/50WA101231010x705012501236050
WA M10-143/70WA101431010x707012501437050
WA M10-173/100WA101731010x7010012501738050
WA M10-213/140WA102131010x70140125021310050
WA M10-233/160WA102331010x70160125023312550
WA M12-104/5WA121041212x90514651046025
WA M12-109/10WA121091212x901014651096025
WA M12-119/20WA121191212x902014651197025
WA M12-129/30WA121291212x903014651297025
WA M12-139/40WA121391212x904014651398025
WA M12-149/50WA121491212x9050146514910025
WA M12-179/80WA121791212x9080146517911025
WA M12-199/100WA121991212x90100146519911025
WA M12-219/120WA122191212x90120146521912525
WA M12-239/140WA122391212x90140146523912525
WA M12-259/160WA122591212x90160146525912520
WA M16-110/5WA161101616x110518701105020
WA M16-151/30WA161511616x1103018801518020
WA M16-171/50WA161711616x1105018801718020
WA M16-201/80WA162011616x11080188020110010
WA M16-221/100WA162211616x110100188022110010
WA M16-261/140WA162611616x110140188026111010
WA M16-281/160WA162811616x110160188028112510
WA M16-321/200WA163211616x110200188032115010
WA M20-120/5WA20122020x13052210012010010
WA M20-173/30*WA201732020x130302210017310010
WA M20-193/60*WA201932020x130602210019310010
WA M20-223/80*WA202232020x130802210022312510
WA M20-263/120*WA202632020x1301202210026315010

* Nie objęte aprobatą

Obciążenia rekomendowane / dla pojedynczej kotwy/ bez wpływu rozstawów i odległości

Referencje Beton niezarysowany Beton niezarysowany Moment zginający [Nm]
Rozciąganie [kN] Ścinanie [kN] Rozciąganie- NR,d Ścianie  - VR,d
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60 C20/25 [kN] C20/25 [kN]
WA M6-65/104.34.655.33.43.43.43.4--5.7
WA M6-85/304.34.655.33.43.43.43.4--5.7
WA M8-68/55.778.18.95.45.45.45.4--13.8
WA M8-73/105.778.18.95.45.45.45.4--13.8
WA M8-83/205.778.18.95.45.45.45.4--13.8
WA M8-93/305.778.18.95.45.45.45.4--13.8
WA M8-103/405.778.18.95.45.45.45.4--13.8
WA M8-113/505.778.18.95.45.45.45.4--13.8
WA M8-133/705.778.18.95.45.45.45.4--13.8
WA M8-163/1005.778.18.95.45.45.45.4--13.8
WA M10-78/57.69.310.711.88.89.79.79.7--27.1
WA M10-83/107.69.310.711.88.89.79.79.7--27.1
WA M10-93/207.69.310.711.88.89.79.79.7--27.1
WA M10-103/307.69.310.711.88.89.79.79.7--27.1
WA M10-113/407.69.310.711.88.89.79.79.7--27.1
WA M10-123/507.69.310.711.88.89.79.79.7--27.1
WA M10-143/707.69.310.711.88.89.79.79.7--27.1
WA M10-173/1007.69.310.711.88.89.79.79.7--27.1
WA M10-213/1407.69.310.711.88.89.79.79.7--27.1
WA M10-233/1607.69.310.711.88.89.79.79.7--27.1
WA M12-104/512.615.417.819.514.314.314.314.3--47.1
WA M12-109/1012.615.417.819.514.314.314.314.3--47.1
WA M12-119/2012.615.417.819.514.314.314.314.3--47.1
WA M12-129/3012.615.417.819.514.314.314.314.3--47.1
WA M12-139/4012.615.417.819.514.314.314.314.3--47.1
WA M12-149/5012.615.417.819.514.314.314.314.3--47.1
WA M12-179/8012.615.417.819.514.314.314.314.3--47.1
WA M12-199/10012.615.417.819.514.314.314.314.3--47.1
WA M12-219/12012.615.417.819.514.314.314.314.3--47.1
WA M12-239/14012.615.417.819.514.314.314.314.3--47.1
WA M12-259/16012.615.417.819.514.314.314.314.3--47.1
WA M16-110/517.22124.326.726.926.926.926.9--111
WA M16-151/3017.22124.326.726.926.926.926.9--111
WA M16-171/5017.22124.326.726.926.926.926.9--111
WA M16-201/8017.22124.326.726.926.926.926.9--111
WA M16-221/10017.22124.326.726.926.926.926.9--111
WA M16-261/14017.22124.326.726.926.926.926.9--111
WA M16-281/16017.22124.326.726.926.926.926.9--111
WA M16-321/20017.22124.326.726.926.926.926.9--111
WA M20-120/5-----------
WA M20-173/30*19.919.919.919.926.726.726.726.7--141.4
WA M20-193/60*19.919.919.919.926.726.726.726.7--141.4
WA M20-223/80*19.919.919.919.926.726.726.726.7--141.4
WA M20-263/120*19.919.919.919.926.726.726.726.7--141.4

1. Obciążenia rekomndowane zostały obliczone z użyciem współczynników cześciowych zawartych w aprobacie.

2. Nie uwzględniono możliwosci rozłupania betonu.



Instalacja

Montaż

Montaż

  1. Wywiercić otwór o odpowiedniej średnicy i głębokości.
  2. Usunąć zwierciny z otworu za pomocą ręcznej pompki.

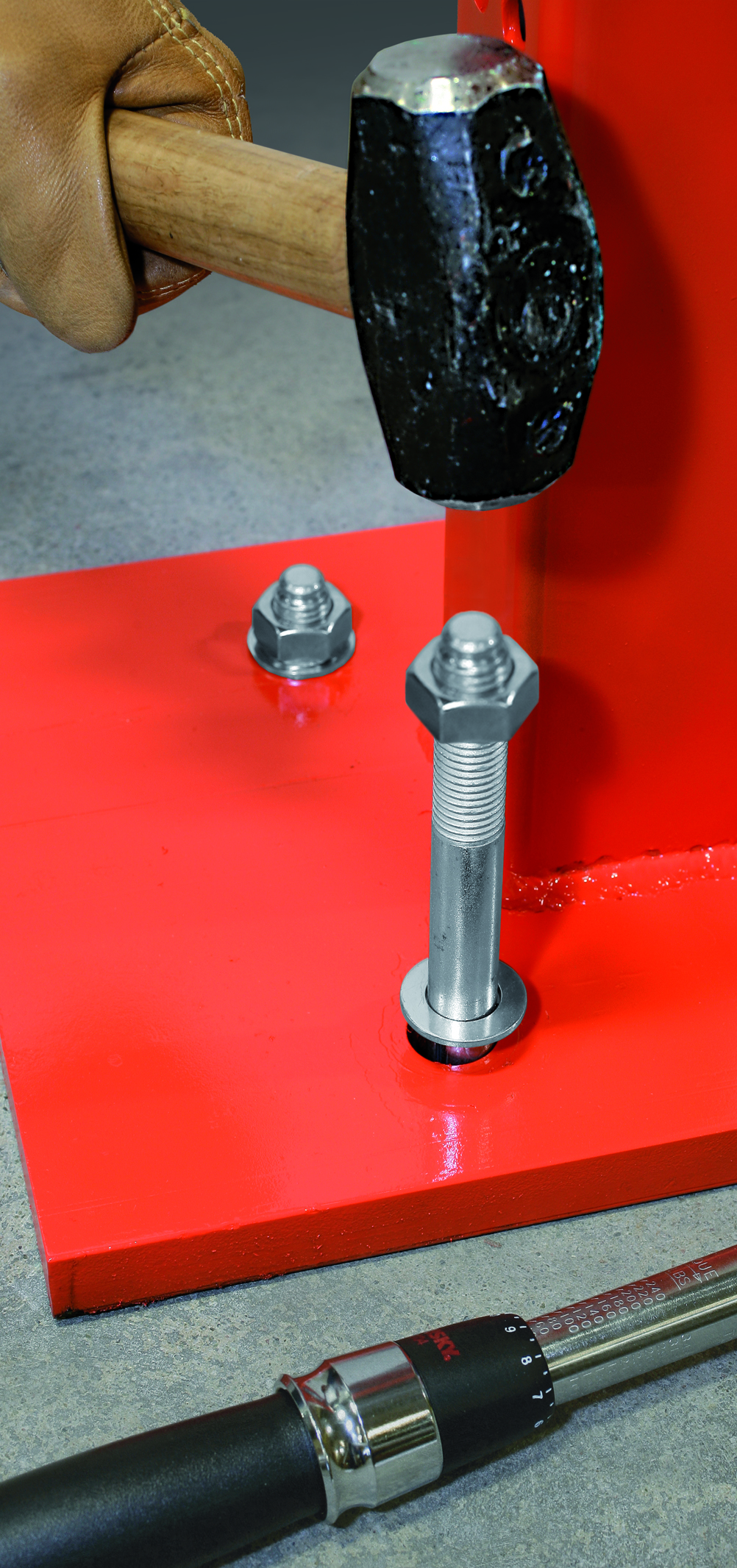

  3. Włożyć kotwę do otworu lub przelotowo przez mocowany element i dobić ją młotkiem na odpowiednią głębokość.
  4. Używając klucza dynamometrycznego dokręcić kotwę do wymaganego momentu. Patrz instrukcja dołączona do produktu lub tabela parametry montażowe.

Rozstaw, odległości od krawędzi i grubość elementów mocowanych

Referencje Średnica wierconego otworu [d0] [mm] Minimalna głębokość wiercenia [h1] [mm] Osprzęt wiercenia? [df] [mm] Moment instalacyjny [Tinst] [Nm] Głębokość kotwienia [hef] [mm] Minimalna grubość podłoża [hmin] [mm] Rozstaw charakterystyczny(5) - Scr,N [scr,N] [mm] Charakterystyczna odległość od krawędzi [ccr,N] [mm]
WA M6-65/10655784010012060
WA M6-85/30655784010012060
WA M8-68/58659154510013568
WA M8-73/108659154510013568
WA M8-83/208659154510013568
WA M8-93/308659154510013568
WA M8-103/408659154510013568
WA M8-113/508659154510013568
WA M8-133/708659154510013568
WA M8-163/1008659154510013568
WA M10-78/5107012305010015075
WA M10-83/10107012305010015075
WA M10-93/20107012305010015075
WA M10-103/30107012305010015075
WA M10-113/40107012305010015075
WA M10-123/50107012305010015075
WA M10-143/70107012305010015075
WA M10-173/100107012305010015075
WA M10-213/140107012305010015075
WA M10-233/160107012305010015075
WA M12-104/5129014506513019598
WA M12-109/10129014506513019598
WA M12-119/20129014506513019598
WA M12-129/30129014506513019598
WA M12-139/40129014506513019598
WA M12-149/50129014506513019598
WA M12-179/80129014506513019598
WA M12-199/100129014506513019598
WA M12-219/120129014506513019598
WA M12-239/140129014506513019598
WA M12-259/160129014506513019598
WA M16-110/5161101810080160240120
WA M16-151/30161101810080160240120
WA M16-171/50161101810080160240120
WA M16-201/80161101810080160240120
WA M16-221/100161101810080160240120
WA M16-261/140161101810080160240120
WA M16-281/160161101810080160240120
WA M16-321/200161101810080160240120
WA M20-120/52013022200100200300150
WA M20-173/30*2013022200100200300150
WA M20-193/60*2013022200100200300150
WA M20-223/80*2013022200100200300150
WA M20-263/120*2013022200100200300150

* Nie objęte aprobatą

Informacje montażowe

Referencje Minimalna odległość od krawędzi [cmin] [mm] Minimalny rozstaw [smin] [mm] Rozstaw charakterystyczny(5) - Scr,N [scr,N] [mm] Charakterystyczna odległość od krawędzi [ccr,N] [mm]
WA M6-65/10403012060
WA M6-85/30403012060
WA M8-68/5404013568
WA M8-73/10404013568
WA M8-83/20404013568
WA M8-93/30404013568
WA M8-103/40404013568
WA M8-113/50404013568
WA M8-133/70404013568
WA M8-163/100404013568
WA M10-78/5505015075
WA M10-83/10505015075
WA M10-93/20505015075
WA M10-103/30505015075
WA M10-113/40505015075
WA M10-123/50505015075
WA M10-143/70505015075
WA M10-173/100505015075
WA M10-213/140505015075
WA M10-233/160505015075
WA M12-104/5707019598
WA M12-109/10707019598
WA M12-119/20707019598
WA M12-129/30707019598
WA M12-139/40707019598
WA M12-149/50707019598
WA M12-179/80707019598
WA M12-199/100707019598
WA M12-219/120707019598
WA M12-239/140707019598
WA M12-259/160707019598
WA M16-110/59090240120
WA M16-151/309090240120
WA M16-171/509090240120
WA M16-201/809090240120
WA M16-221/1009090240120
WA M16-261/1409090240120
WA M16-281/1609090240120
WA M16-321/2009090240120
WA M20-120/5120120300150
WA M20-173/30*120120300150
WA M20-193/60*120120300150
WA M20-223/80*120120300150
WA M20-263/120*120120300150

Aprobaty i Deklaracje

Deklaracja Właściwości Użytkowych (DoP)

Aprobaty Techniczne (ETA)
