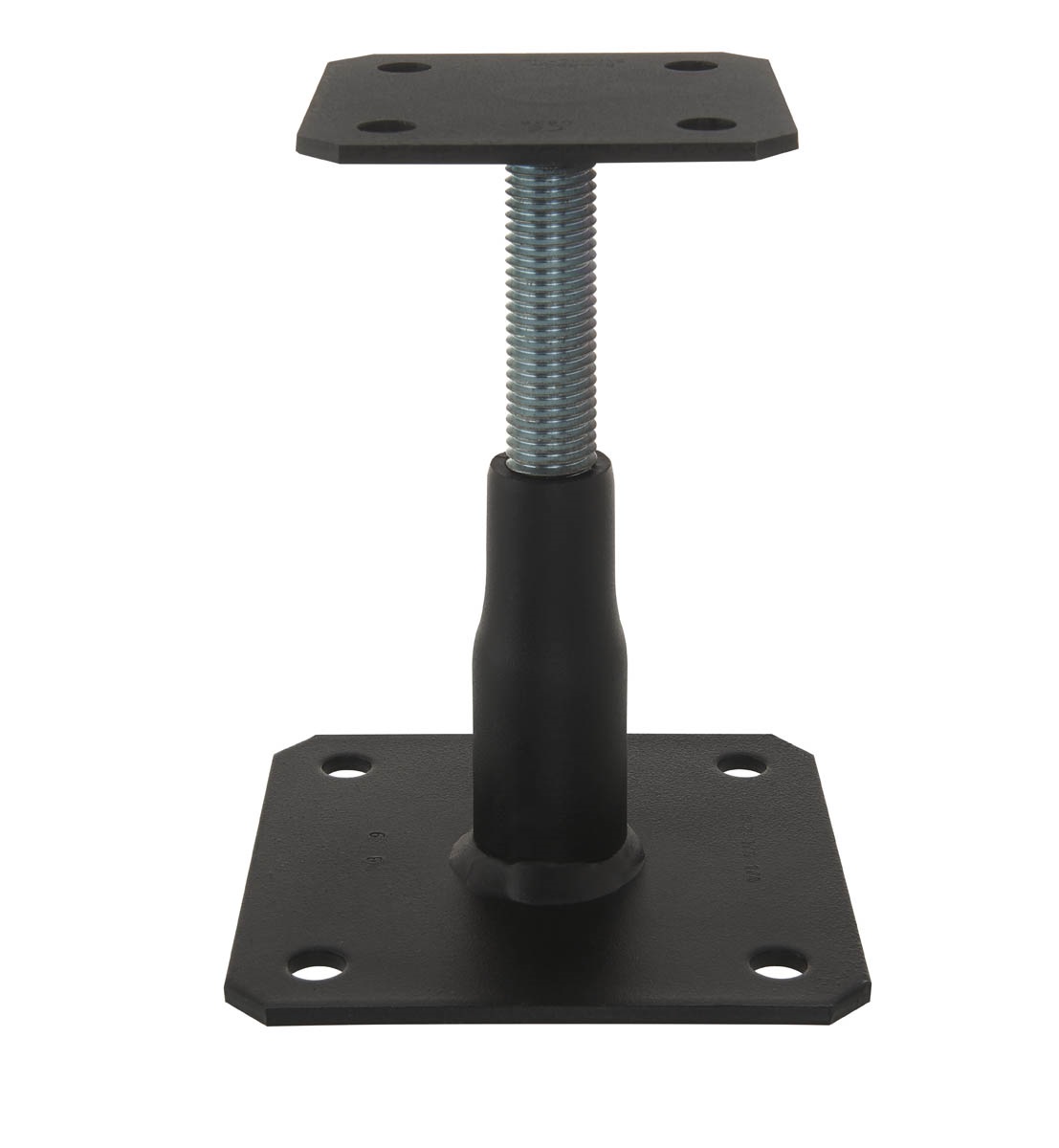

APB100/150PB

Podstawa słupa regulowana

Regulowana podstawa słupa do zakotwienia w gotowym fundamencie. Zaprojektowana do przenoszenia wyłączenie obciążeń pionowych.

Oznaczenie CE
ETA
Klasa użytkowania 3
Ocynk elektrolityczny
Środowisko zewnętrzne
Acier RAL 9005

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali:

  • Stal ocynkowana ogniowo metodą Sendzimira S235JR
  • Grubość blachy 4,0 mm

Ochrona antykorozyjna:

  • Cynkowane elektrolitycznie zgodnie z ISO 2081
  • Malowanie proszkowe z poliestrowych farb proszkowych RAL9005

Zalety

  • Prosty montaż
  • ​Regulacja wysokości
  • Trwałe i stabile połączenie
  • Podwójna obróbka powierzchni dla lepszej odporności na korozję

Zastosowanie

Połączenie

Słup - Beton
Element główny:
- beton

Element drugorzędny:
​- drewno lite, drewno kompozytowe, drewno klejone warstwowo

Zastosowanie

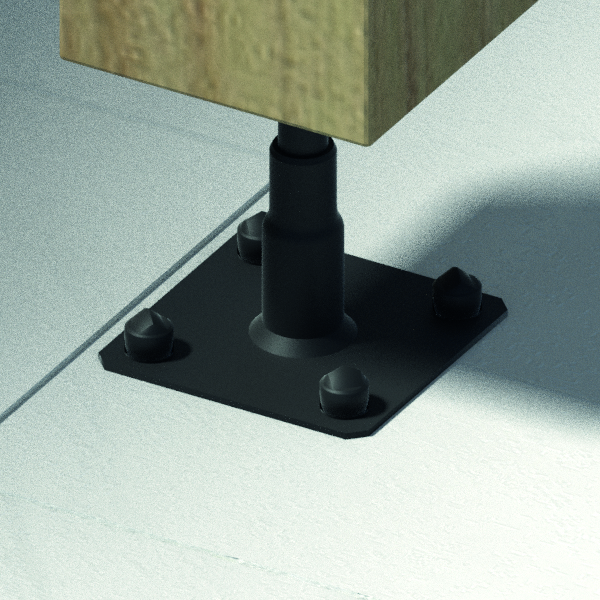

Stosowane do lekkich konstrukcji tj. carporty, pergole czy tarasy.

Dane techniczne

Wymiary

Wymiary złącza

Referencje Wymiary złącza [mm] Otwory w części górnej Otwory w części dolnej
A B D E F G t Ø12 Ø12
APB100/150PB100100130130100-15020444

Nośności

Referencje Łączniki Nośności charakterystyczne - drewno kl. C24 [kN]
Słup Beton R1,k R1,k*
Ilość Typ Ilość Typ
APB100/150PB4Ø104Ø10**58/kmod^0,569.3

*Opublikowana nośność charakterystyczna jest oparta na średnim okresie obciążenia i klasie użytkowania 3 zgodnie z EC5 (EN 1995). W przypadku innego czasu trwania obciążenia i klasy użytkowania należy zapoznać się z ETA, aby uzyskać dokładniejsze udźwigi

** Odpowiednie kotwy można znaleźć w asortymencie Simpson Strong-Tie. Typowe rozwiązania kotew to WA, BOAXII, AT-HP, SET-XP, w zależności od rodzaju betonu, rozstawu i odległości od krawędzi.

Instalacja

Montaż

Mocowanie

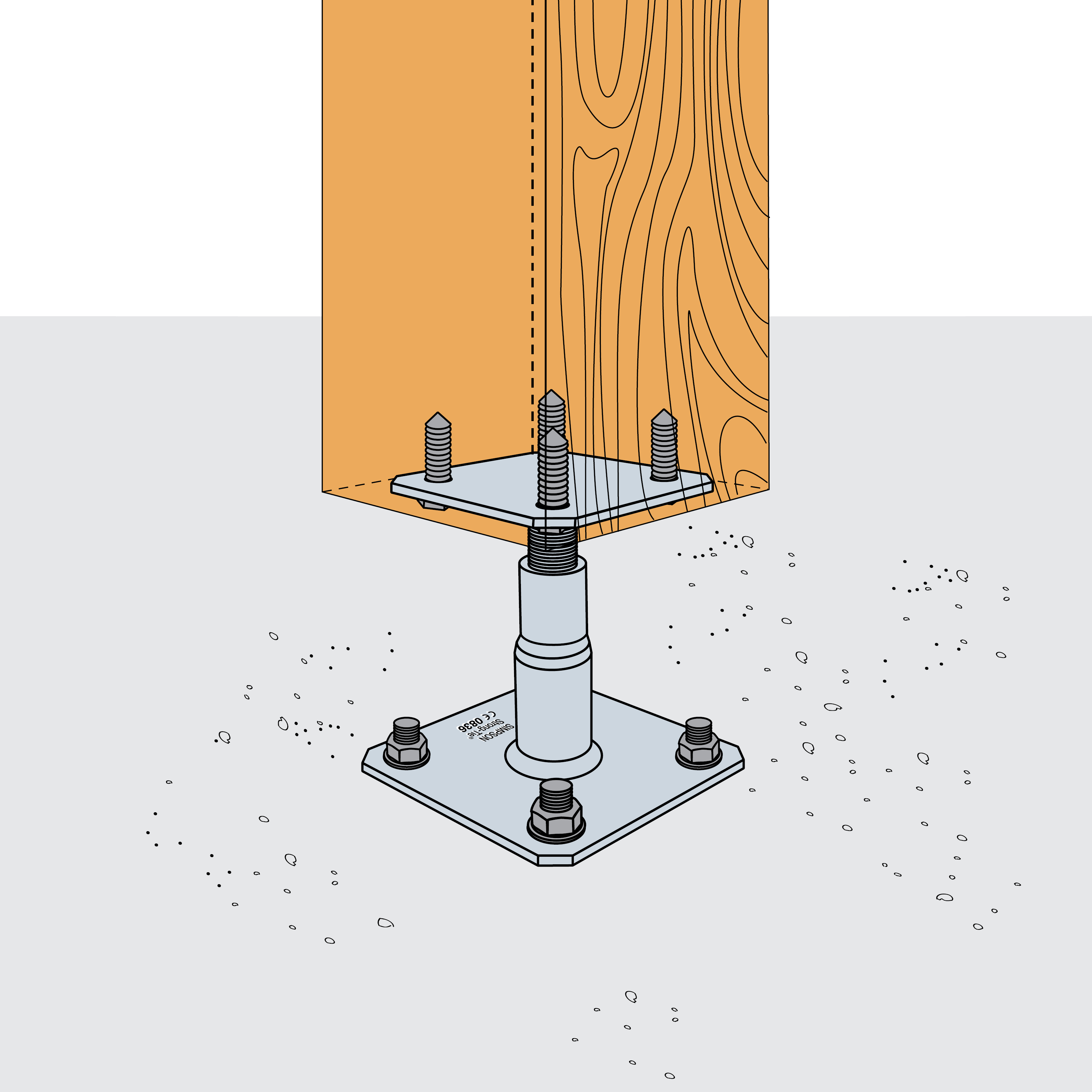

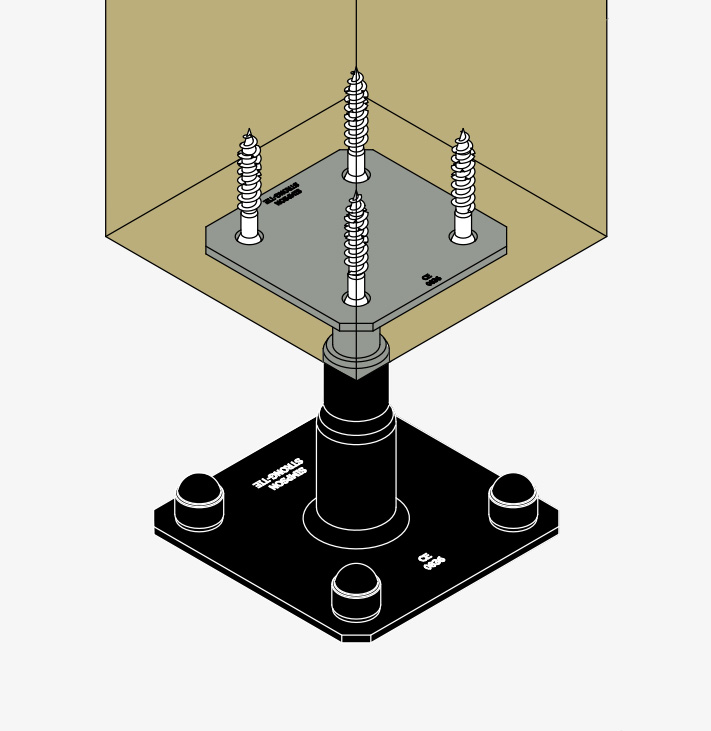

Mocowanie do drewna:
​Śruba ciesielska SSH Ø10x80

​Mocowanie do betonu:
 kotwy rozporowa WA M10-78/5 lub kotwy chemiczne AT-HP z prętem gwintowanym LMAS M10-120/25

Montaż

  1. Część górną podstawy należy rozkręcić i przymocować do słupa
  2. ​Mocować za pomocą śrub ciesielskich po uprzendnim nawierceniu otworów pod śruby
  3. ​Ustalić pozycje części dolnej podstawy we właściwym miejscu i zaznaczyć miejsce nawiercania
  4. Wywierć otwory o wymaganej średnicy​
  5. Przed przystąpieniem do mocowania należy usunąć zwierciny z wywierconych otworów
  6. ​Użyć kotwy chemicznej lub kotwy rozporowej mocując je w wywierconych otworach
  7. ​Połączyć część dolną podstawy z już przykręcona do słupa częścią górną skręcając ją maksymalnie do końca
  8. ​Przymocować gotowe połączenie do betonowego podłoża

UWAGA: maksymalny zalecany przekrój słupa drewnianego wynosi 200 x 200 mm
