Złącze kotwiące

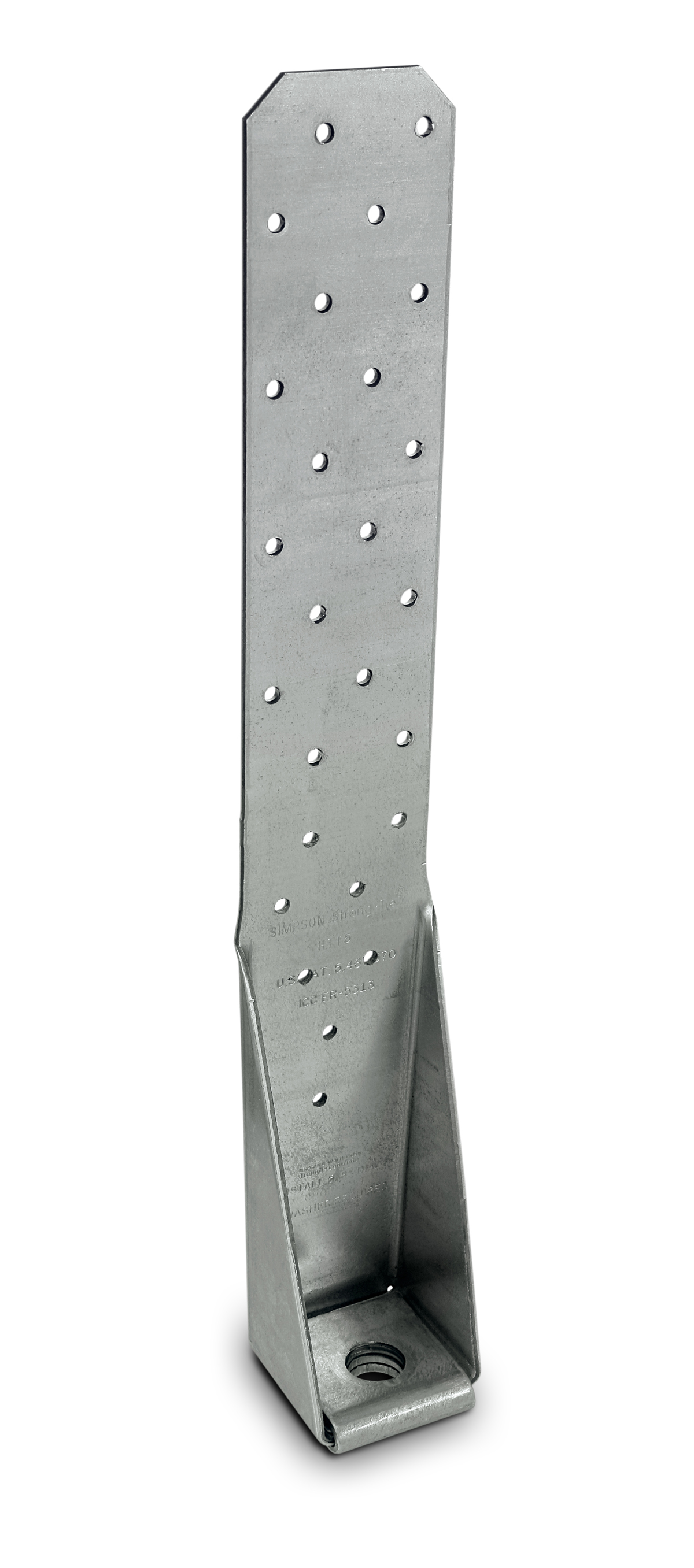

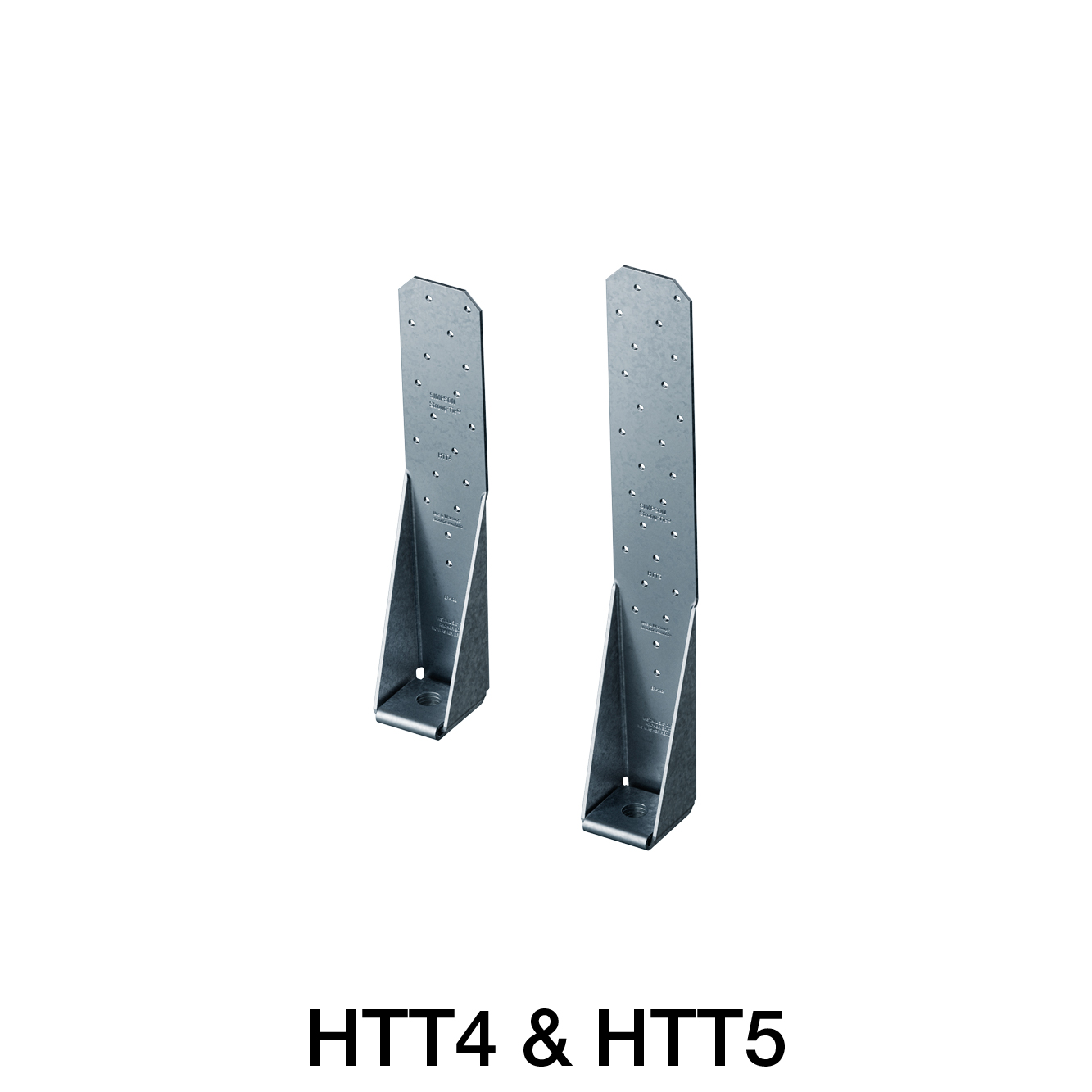

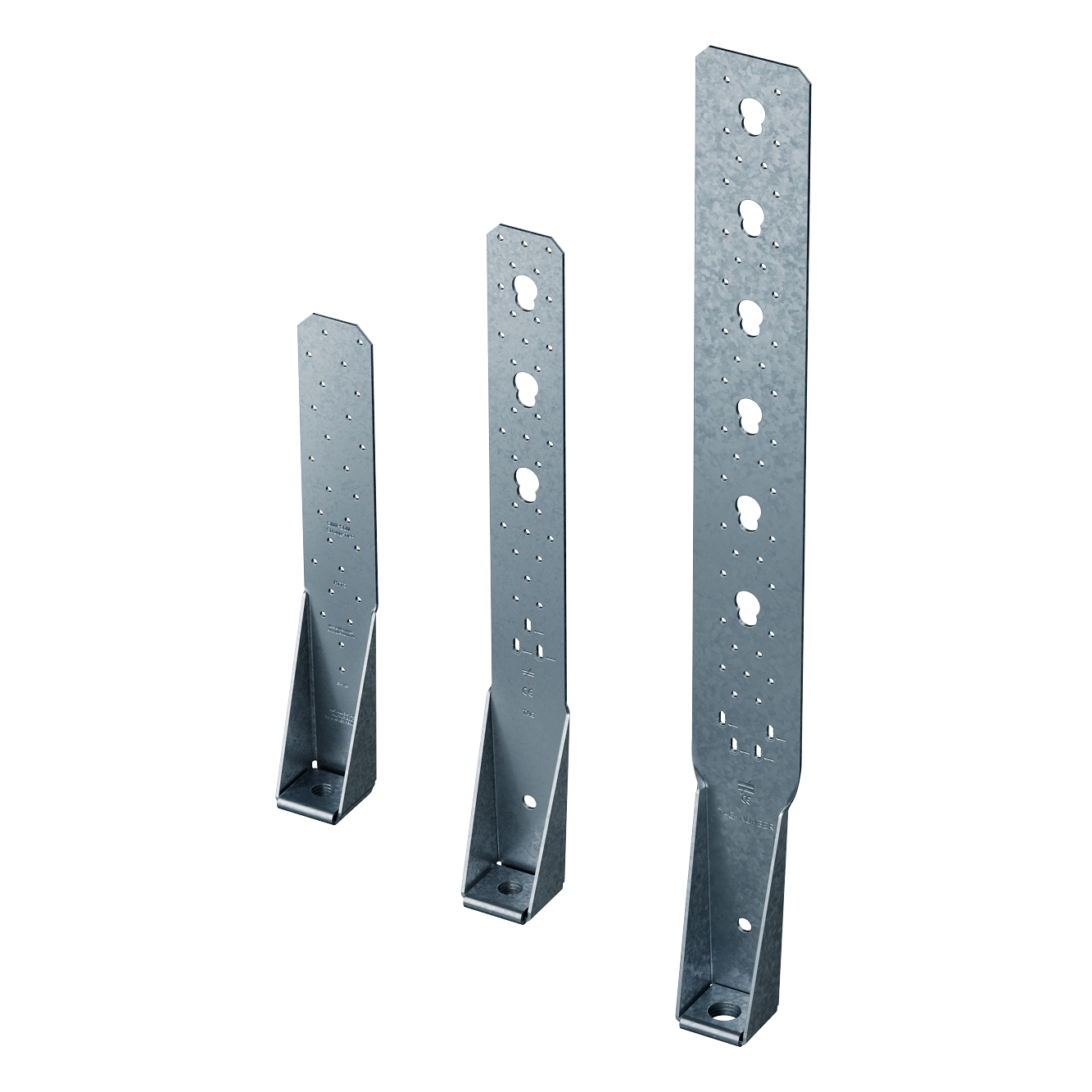

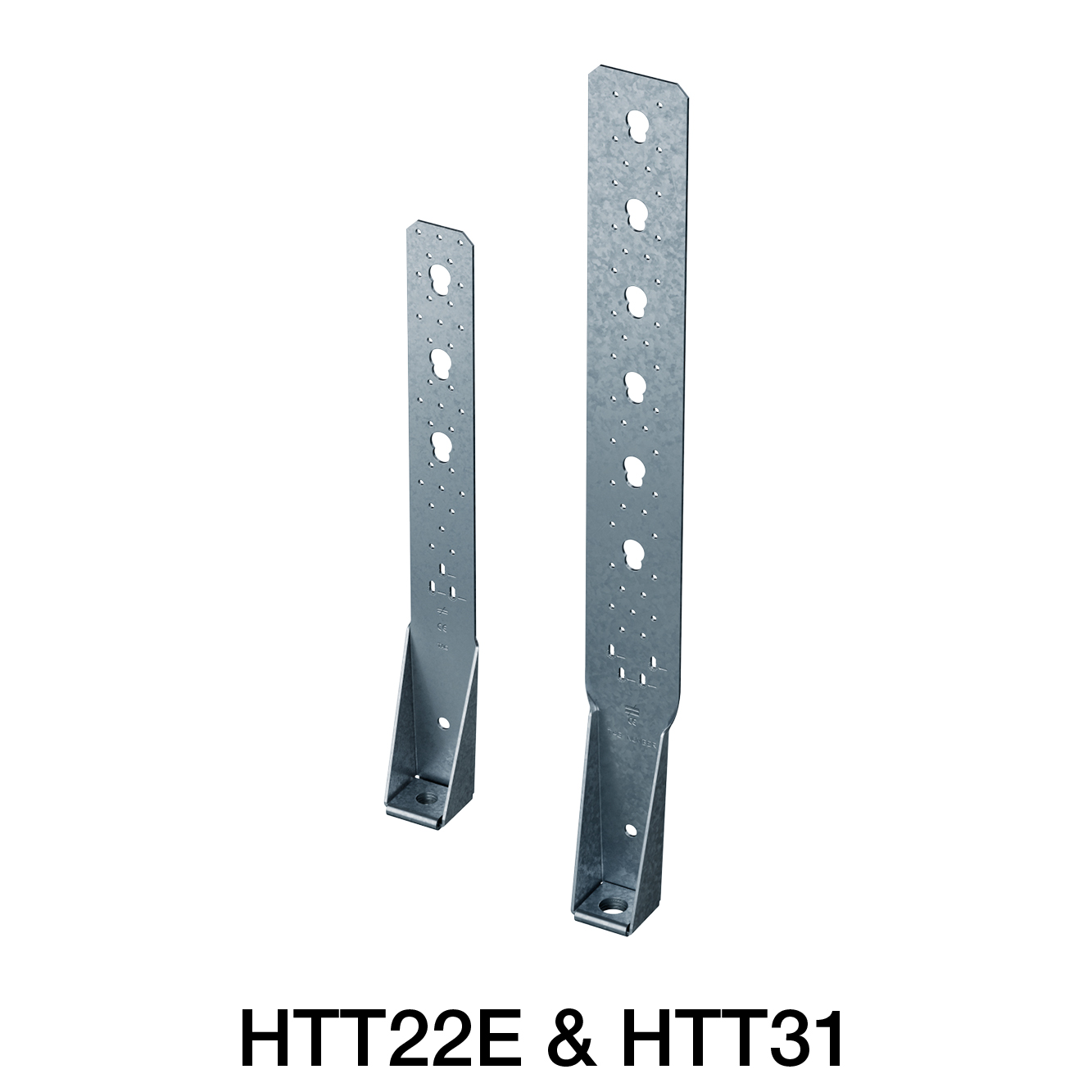

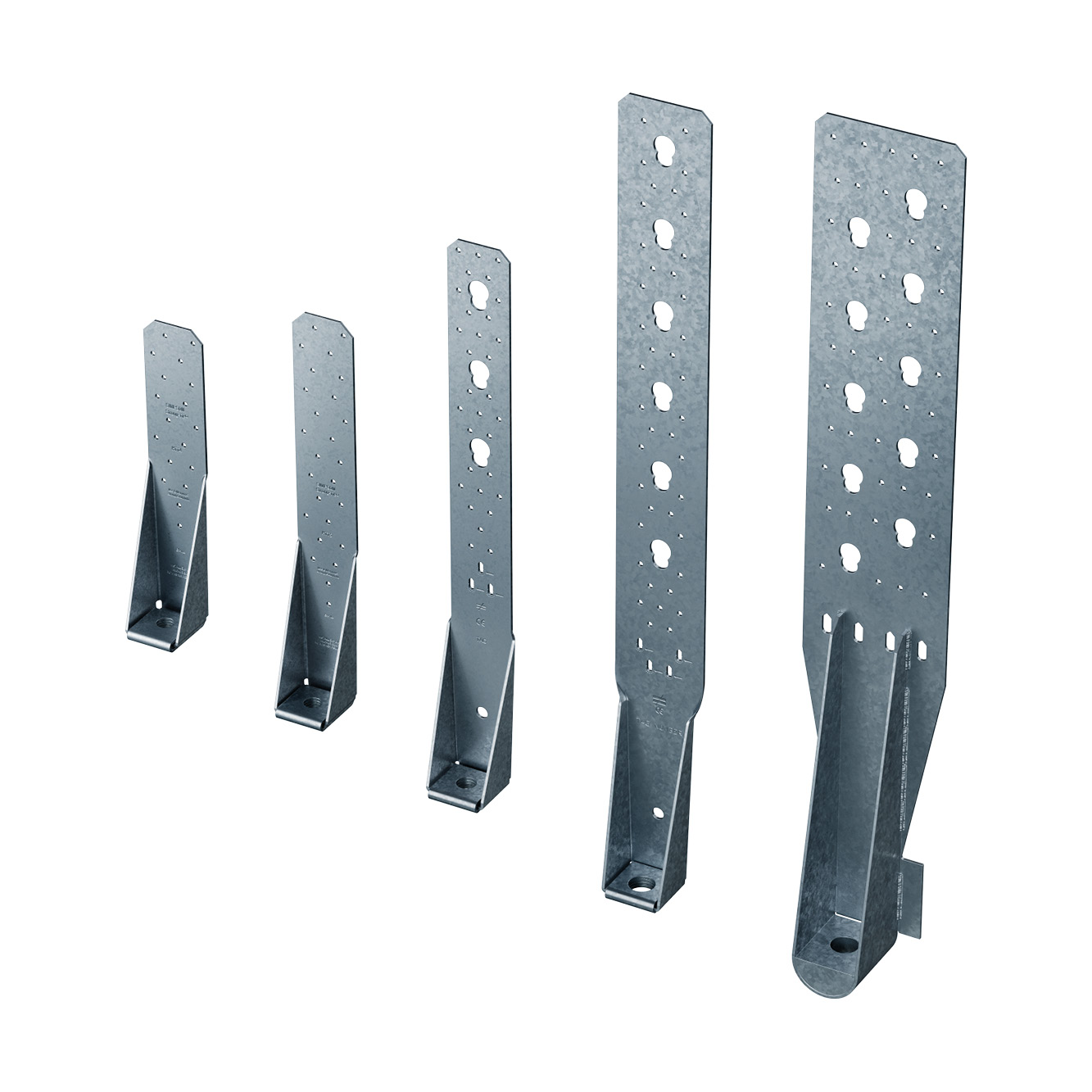

Złącza kotwiące grupy HTT przeznaczone są do przenoszenia dużej siły podrywającej, wynikającej z obrotu ściany szkieletowej. Różne wysokości pozwalają wybrać adekwatny model złącza do wymaganych obciążeń. Złącza HTT4, HTT5, HTT22E znajdują zastosowanie w kotwieniu ścian szkieletowych „otwartych” tj. takich, w których podczas montażu mamy dostęp do drewnianej konstrukcji nośnej. Kątowniki można montować na zewnątrz ściany jak i wewnątrz do boku słupka.

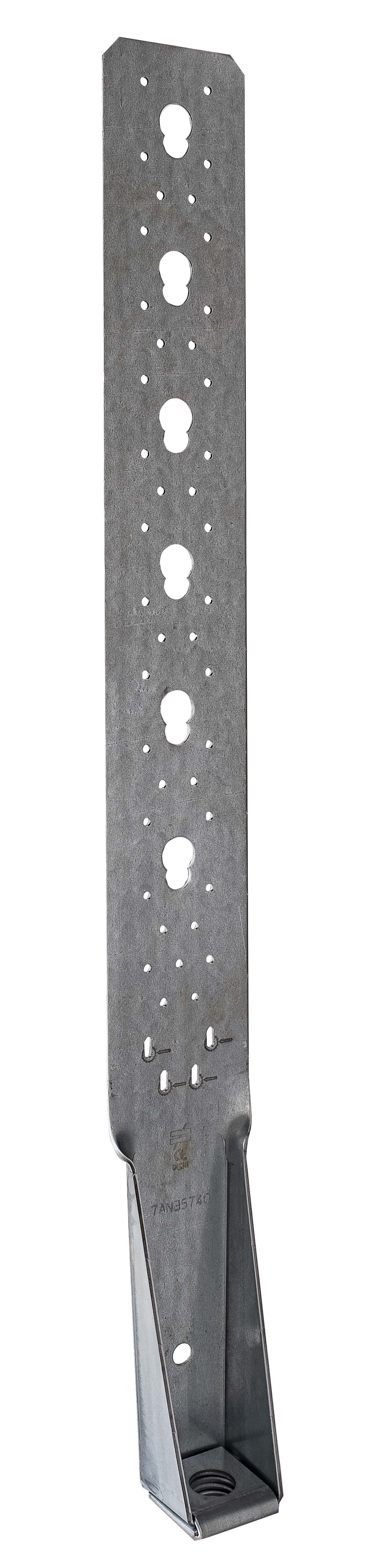

Złącze HTT31 jest nietypowym złączem kotwiącym. Można je mocować standardowymi łącznikami CNA lub CSA. Dodatkowo można zastosować śruby metryczne. Unikalnym rozwiązaniem jest montaż z wykorzystaniem łączników ZYKT i ZYK, które umożliwiają montaż do ściany przez warstwę nienośną jak np. płyta wykończeniowa G/K.





Szczegóły produktu
Właściwości
Materiał
Gatunek Stali:
Stal ocynkowana klasy 33 zgodna z ASTM A-653 odpowiadająca charakterystyce S235JR
Ochrona antykorozyjna:
Ocynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)
Zalety
- Mocne i trwałe połączenia
- Prosty montaż
- Obliczone statycznie
- Zaprojektowane do przenoszenia sił pionowych.
Zastosowanie
Połączenie
Element główny:
beton
Element drugorzędny:
drewno konstrukcyjne, prefabrykowane ściany szkieletowe
Zastosowanie
- Do łączenia drewnianych konstrukcji z betonowym fundamentem.
- Mogą być stosowane jako zakotwienie drewnianych słupów, prefabrykowanych ścian szkieletowych lub innych elementów drewnianych.
- Kotwienie ścian szkieletowych „otwartych” w których w czasie montażu mamy dostęp do drewnianej konstrukcji nośnej.
- Kątowniki można montować na zewnątrz ściany jak i wewnątrz, do boku słupka.
Dane techniczne
Wymiary złącza
| Numer referencyjny | Wymiary | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Other | Wymiary złącza[mm] | Otwory ramię A | Otwory ramię B | |||||||||||
| * | * | Ilość w opk. | A[mm] | B[mm] | C[mm] | d[mm] | E[mm] | Grubość[mm] | Okrągłe | Okrągłe | ||||
| Ø4.7 | Ø5[mm] | Ø21 | Ø17.5 | Ø18[mm] | ||||||||||
| HTT4 | 1388657 | 42922721 | 16.0 | 314 | 60 | 64 | 11.4 | 35 | 2.8 | 18 | - | - | 1 | - |
| HTT5 | 1388655 | 42922755 | 10.0 | 403 | 56 | 64 | 11.4 | 35 | 2.8 | 26 | - | - | 1 | - |
| HTT22E | 2049836 | - | 10.0 | 558 | 60 | 63 | 12 | 33 | 3 | - | 31 | 3 | - | 1 |
| HTT31 | 2151752 | - | 5.0 | 790 | 60 | 90 | 12 | 33 | 3 | - | 41 | 6 | - | - |

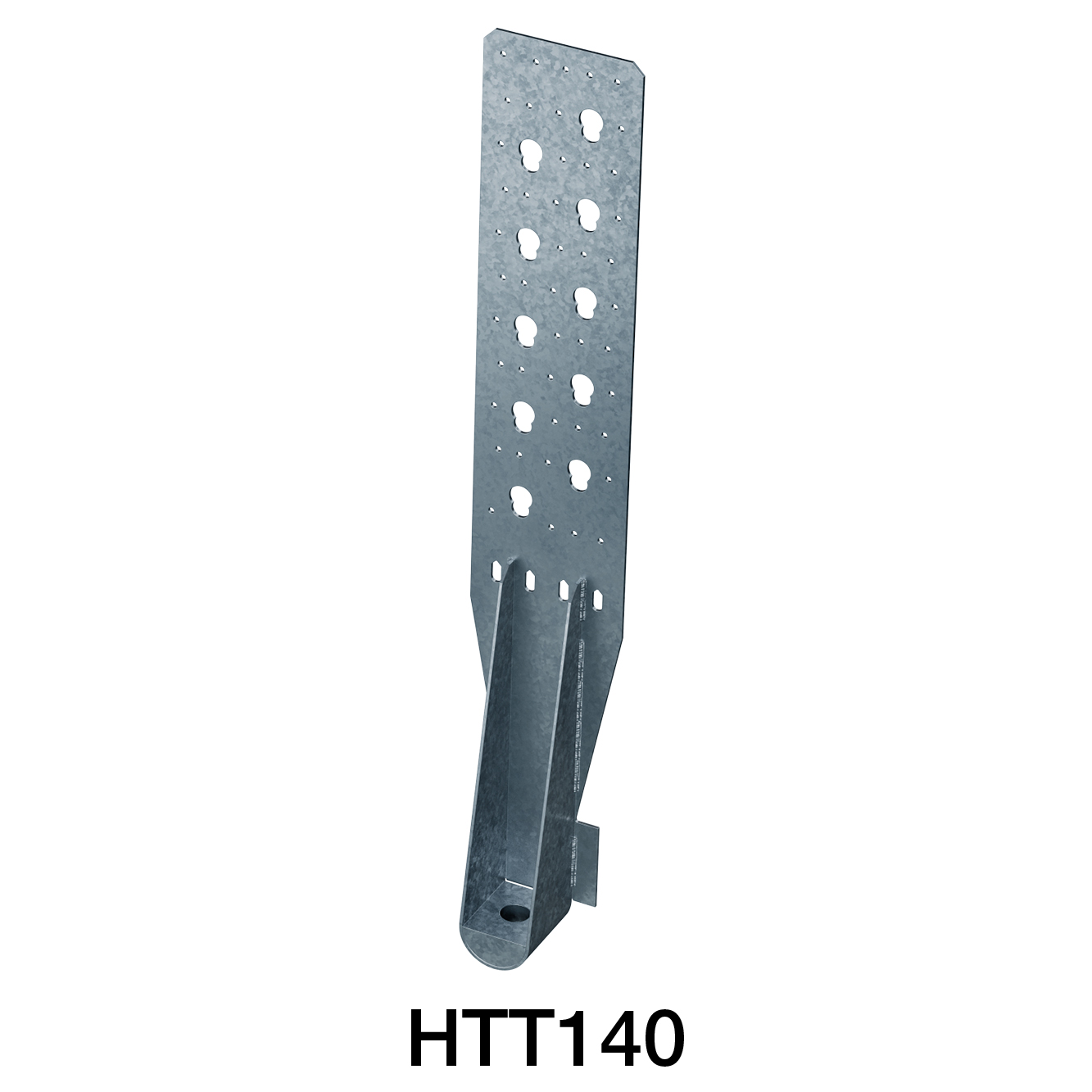

| HTT140 | - | - | - | 833 | 83 | 140 | 33 | 40 | 3 | - | 45 | 10 | - | - |

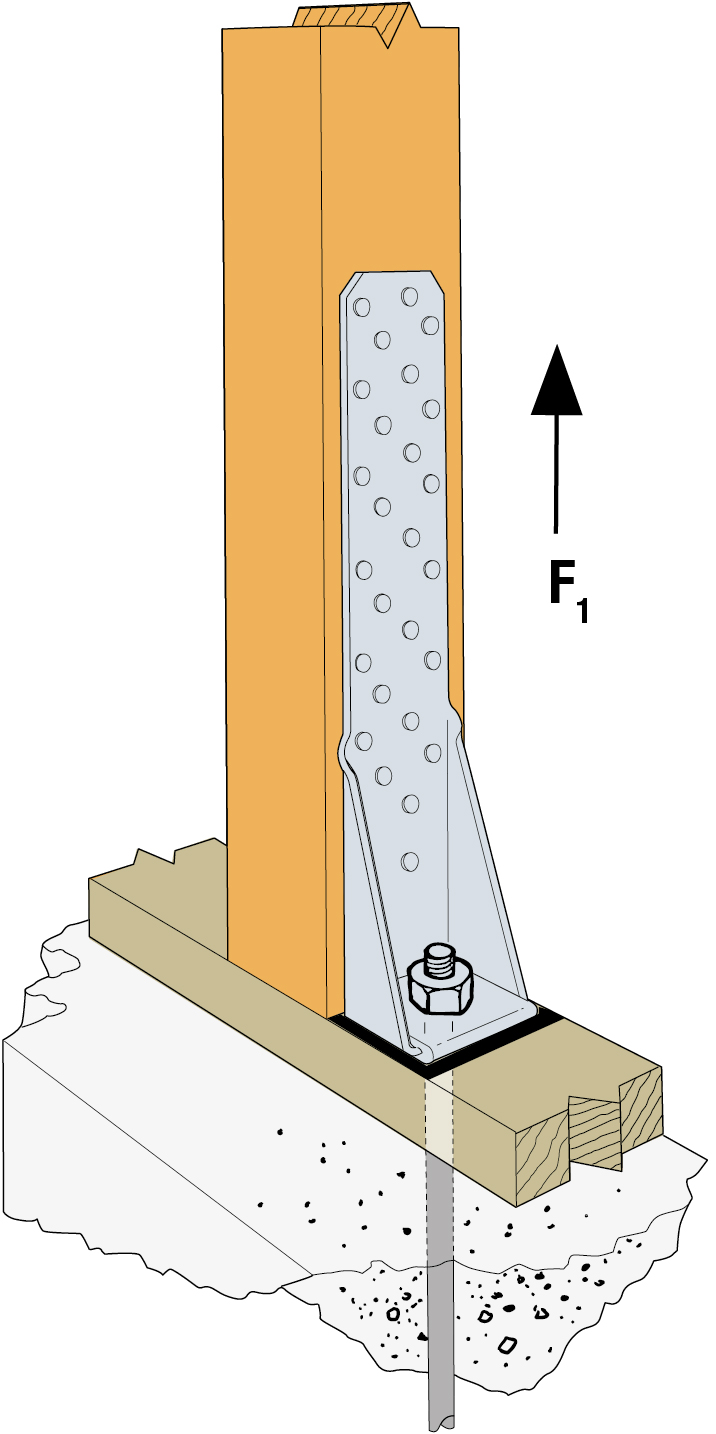

Nośność charakterystyczna - pełne gwoździowanie
| Numer referencyjny | Holdowns capacity | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nośności dla połączenia belka - beton | ||||||||||||||||||
| Łączniki | Nosności charakterystyczne - Drewno do betonu[kN] | |||||||||||||||||
| Ramię A | Ramię B | R₁.ₖ (bez podkładki US50/50/8) | R1.k (z podkładką US50/50/8) | |||||||||||||||
| szt. | Typ | Ilość | Typ | szt. | Typ | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CSA5.0x35 | CSA5.0x40 | CSA5.0x50 | CSA5.0x80 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| HTT4 | n | CNA | - | - | 1.0 | M16 | min [(n-3.5)*1.66; 15.4; 43/kmod] | min [(n-3.5)*1.83; 18.6; 43/kmod] | min [(n-3.5)*2.22; 24.7; 43/kmod] | min [(n-3.5)*2.36; 31; 43/kmod] | - | - | - | - | min [(n-3.5)*1.66; 19.7] | min [(n-3.5)*1.83; 23.9] | min [(n-3.5)*2.22; 31.7] | min [(n-3.5)*2.36; 39.7] |
| HTT5 | n | CNA | - | - | 1.0 | M16 | min [(n-3.5)*1.66; 15.4; 43/kmod] | min [(n-3.5)*1.83; 18.6; 43/kmod] | min [(n-3.5)*2.22; 24.7; 43/kmod] | min [(n-3.5)*2.36; 31; 43/kmod] | - | - | - | - | min [(n-3.5)*1.66; 19.7] | min [(n-3.5)*1.83; 23.9] | min [(n-3.5)*2.22; 31.7] | min [(n-3.5)*2.36; 39.7] |
| HTT22E | n (1) | CNA/CSA | - | - | 1.0 | M16 | min [(n-3,5)*1,66; 32,6; 57,5/kmod] | min [(n-3,5)*1,83; 39,6; 57,5/kmod] | min [(n-3,5)*2,22; 42,3; 57,5/kmod] | min [(n-3,5)*2,36; 53,1; 57,5/kmod] | min [(n-3.5)*1,99; 91,1; 57,5/kmod] | min [(n-3.5)*2,25; 106,7; 57,5/kmod] | min [(n-3.5)*2,63; 138,2; 57,5/kmod] | min [(n-3.5)*3,5; 232,4; 57,5/kmod] | - | - | - | - |
| HTT31 | n (2) | CNA/CSA | - | - | 1.0 | M24 | min [(n-4)*1,66; 144,1; 85,1/kmod) | min [(n-4)*1,83; 144,1; 85,1/kmod) | min [(n-4)*2,22; 144,1; 85,1/kmod) | min [(n-4)*2,36; 144,1; 85,1/kmod) | min [(n-4)*1,99; 144,1; 85,1/kmod) | min [(n-4)*2,25; 144,1; 85,1/kmod) | min [(n-4)*2,63; 144,1; 85,1/kmod) | min [(n-4)*3,5; 144,1; 85,1/kmod) | - | - | - | - |
| HTT140 | n | CNA/CSA | 4.0 | SSH8x120 | 1.0 | M24 | min [n*1.66;140/kmod] | min [n*1.83;140/kmod] | min [n*2.22;140/kmod] | min [n*2.36;140/kmod] | min [n*1.99;140/kmod] | min [n*2.25;140/kmod] | min [n*2.63;140/kmod] | min [n*3.5;140/kmod] | - | - | - | - |
Ilość łączników (n) jest określana przez użytkownika. Nośność jest następnie obliczana dla liczby n.

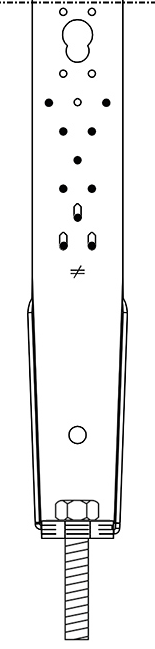

(1) Dla HTT22E stosuje się łączniki montowane w 5 dolnych otworach złącza kotwiącego.
(2) Dla HTT31 stować 4 łączniki CSA5.0x80 w dolnych owalnych otworach złącza kotwiącego. W przypadku zastosowanie innych łączników należy obliczyć nośność zgodnie z ETA-07/0285

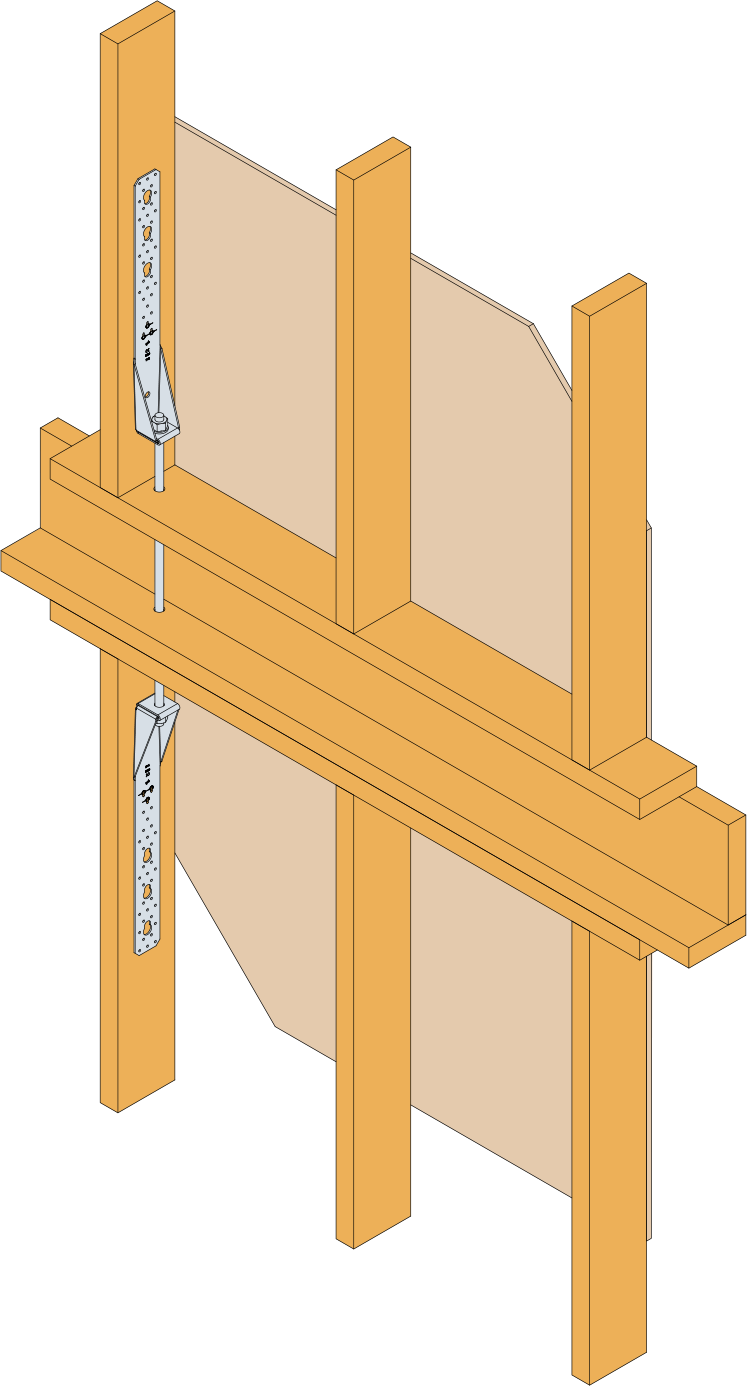

Instalacja
Montaż
Mocowanie
- Mocowanie kątowników do drewna - przy pomocy gwoździ pierścieniowych CNA4,0 lub alternatywnie wkrętów CSA5,0.
- Mocowanie kątowników do beton - należy zastosować kotwy mechaniczne lub chemiczne Simpson Strong-Tie.
-
- The connector is mounted to concrete with a suitable bolt. The vertical flange in the connector is fixed with 4mm CNA connector nails.
