PPRC

Regulowana podstaw słupa

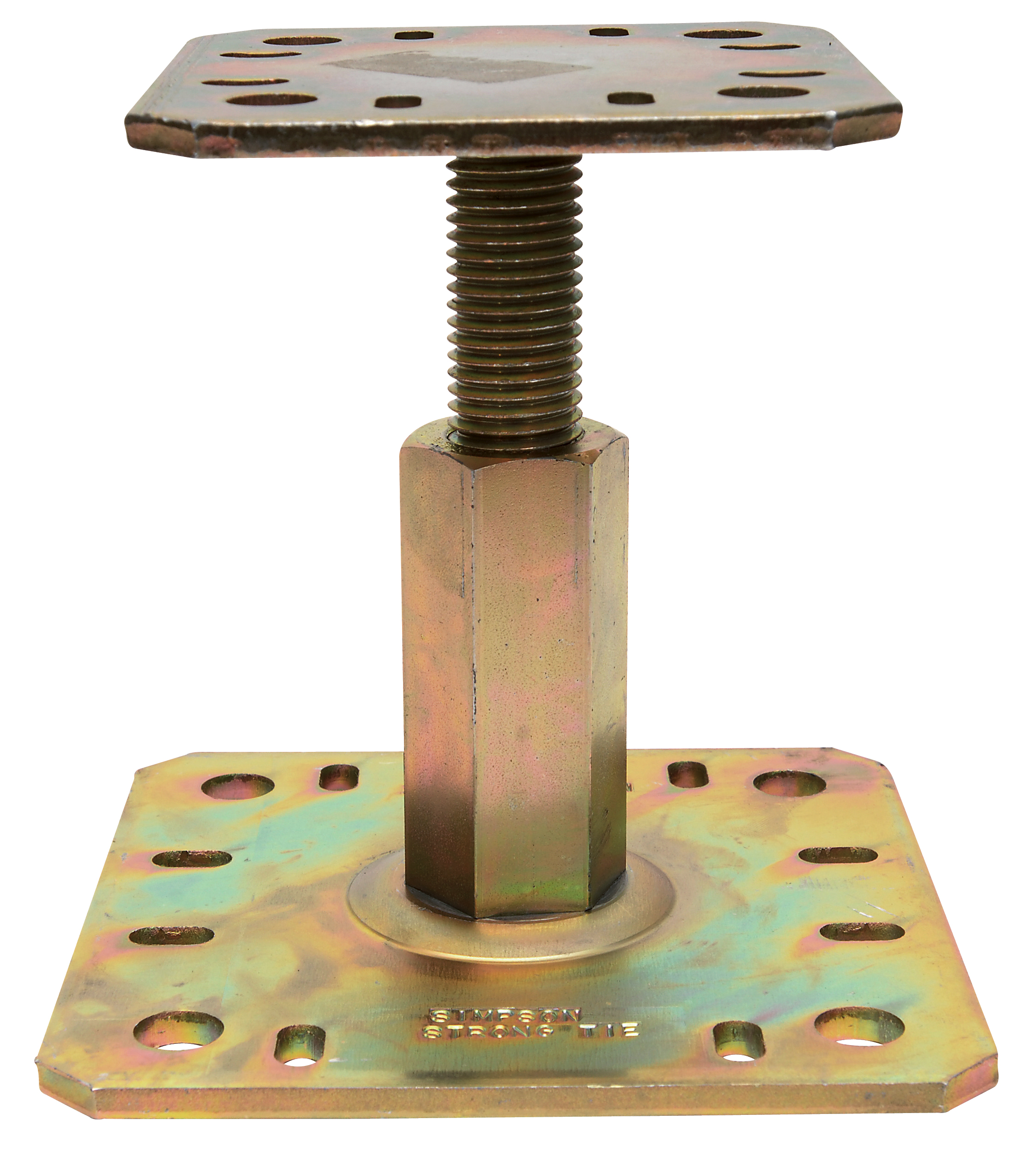

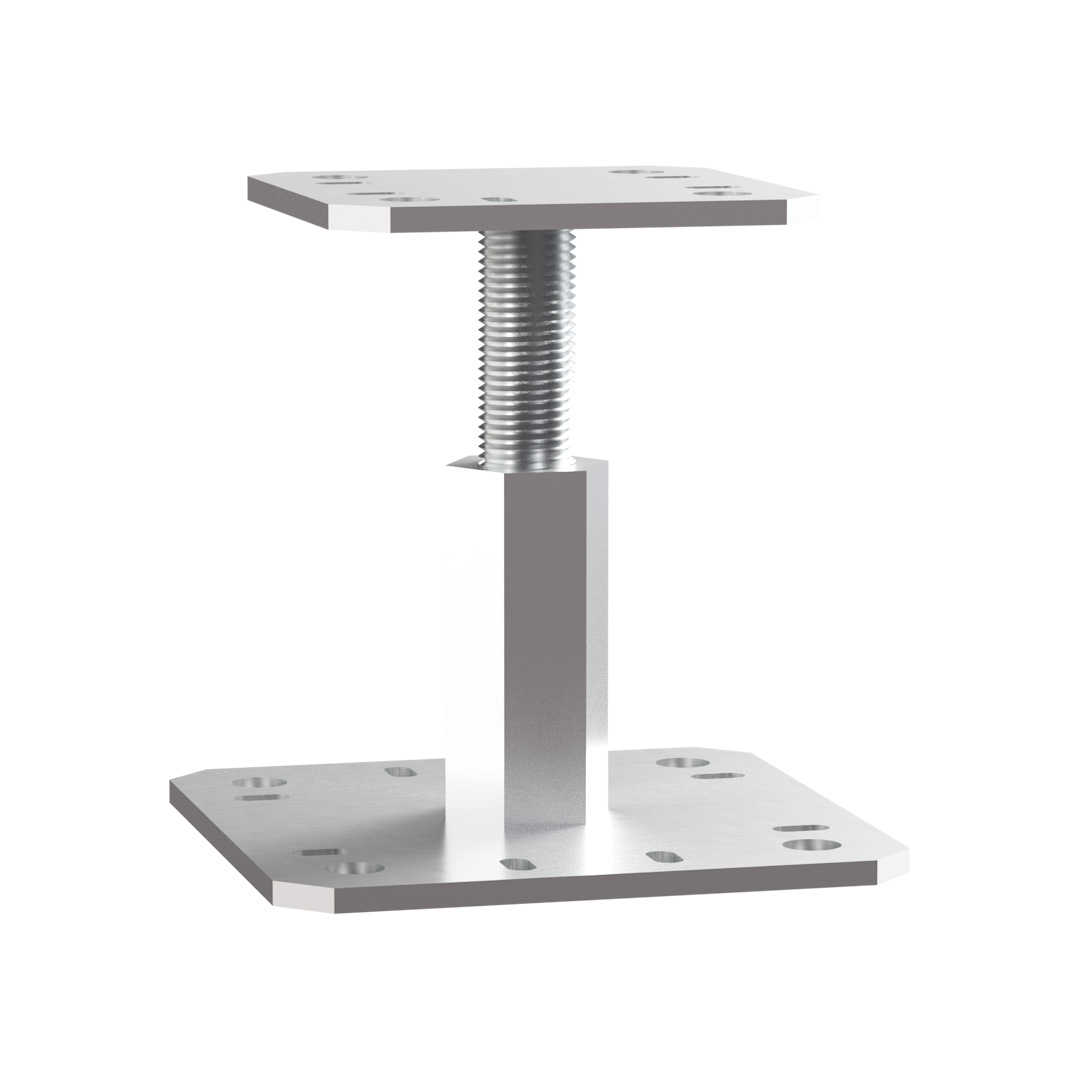

Regulowana podstawa słupa do zakotwienia w gotowym fundamencie. Zaprojektowana do przenoszenia wyłączenie obciążeń pionowych. Konstrukcja podstawy umożliwia regulację w pełni połączonej konstrukcji.

Oznaczenie CE
ETA
Klasa użytkowania 2
Ocynk elektrolityczny 12µm

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali:
Stal S235JR zgodna z normą NF EN 10025
Grubość blachy 5,0 mm
Ochrona antykorozyjna:
Cynkowana elektrolitycznie z pasywacją (Fe / Zn 12 / C) zgodnie ze standardem NF EN ISO 2081,

Zalety

  • Prosty montaż
  • ​​Regulacja wysokości
  • Trwałe i stabile połączeni

Zastosowanie

Połączenie

Słup - Beton
Element główny:
​- beton

Element drugorzędny:
- drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Zastosowanie

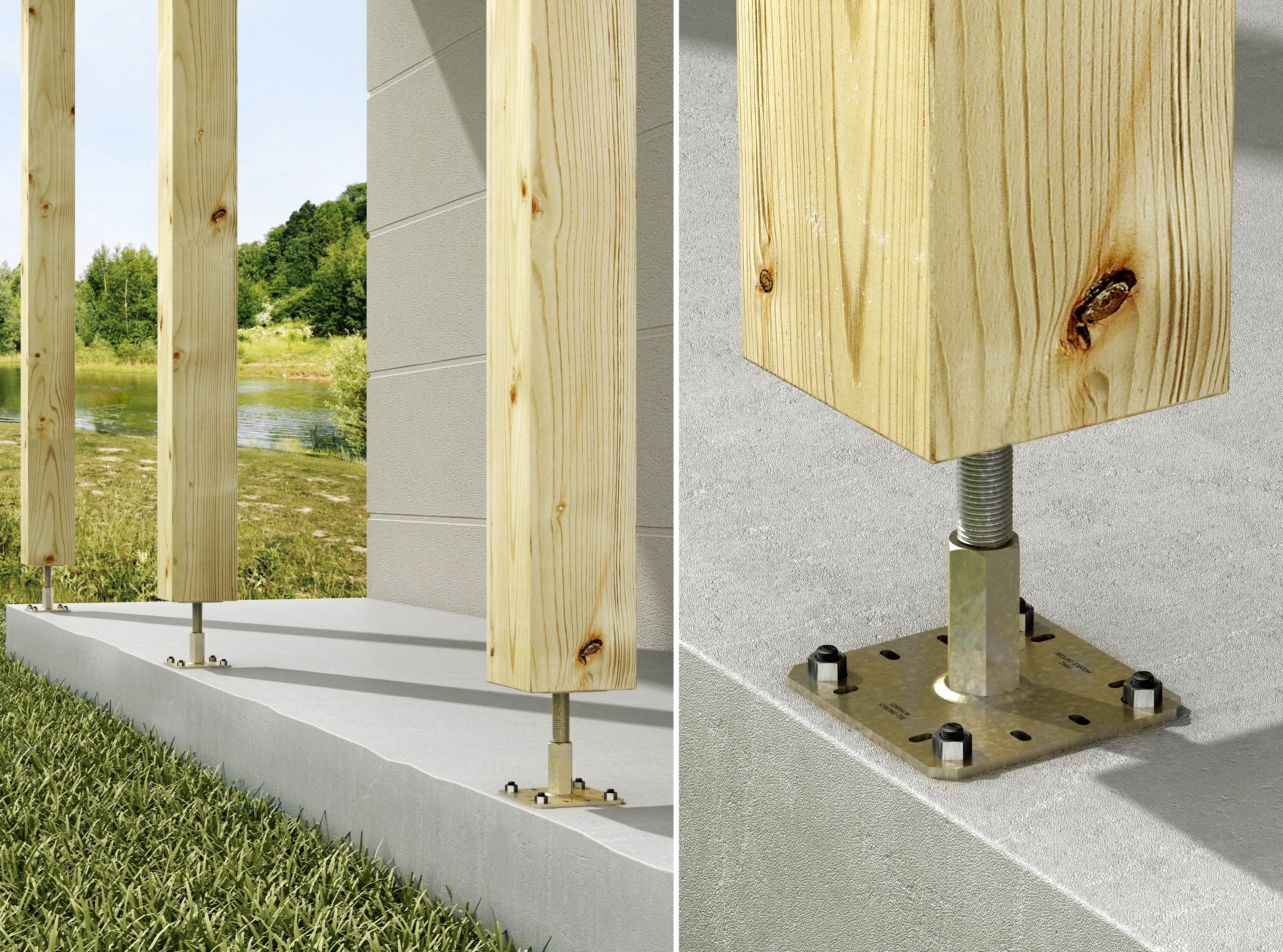

  • Stosowane w konstrukcjach drewnianych oraz zadaszeniach, pergolach, altanach czy tarasach i wszędzie tam gdzie niezbędne jest dostosowanie wysokości podparcia słupa.

Dane techniczne

Wymiary

Wymiary złącza

Referencje Wymiary złącza [mm] Otwory w płytce górnej Otwory w płytce dolnej
A B D E F G t Ø12 Slots Ø6x12 Ø12 Slots Ø6x12
PPRC100100130130100 - 1503054848

*BC = pasywacja dwuchromianowa bez chromu VI

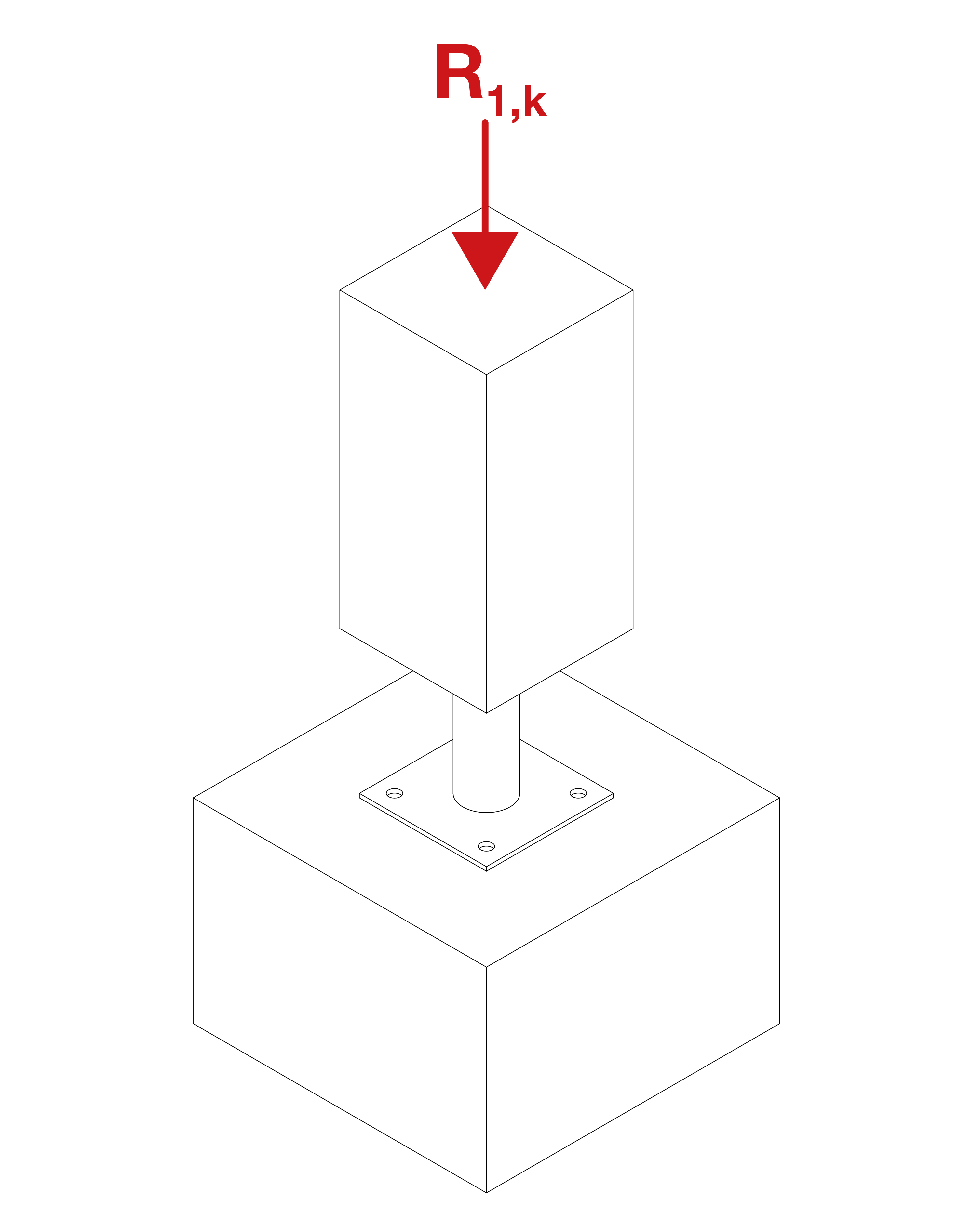

Nośności charakterystyczne - połaczenie słup / beton

Referencje Łączniki Nośności charakterystyczne - dla drewna kl. C24 [kN]
do słupa do betonu R1,k
szt. Typ szt. Typ
PPRC4Ø104Ø10*51.1 / kmod^0.5

* Zapoznaj się z zakotwieniem Simpson Strong-Tie dla odpowiednich kotew. Typowymi rozwiązaniami kotwiącymi są BOAXII, SET-XP, WA, AT-HP, w zależności od rodzaju betonu, odległości i odległości krawędzi.

Instalacja

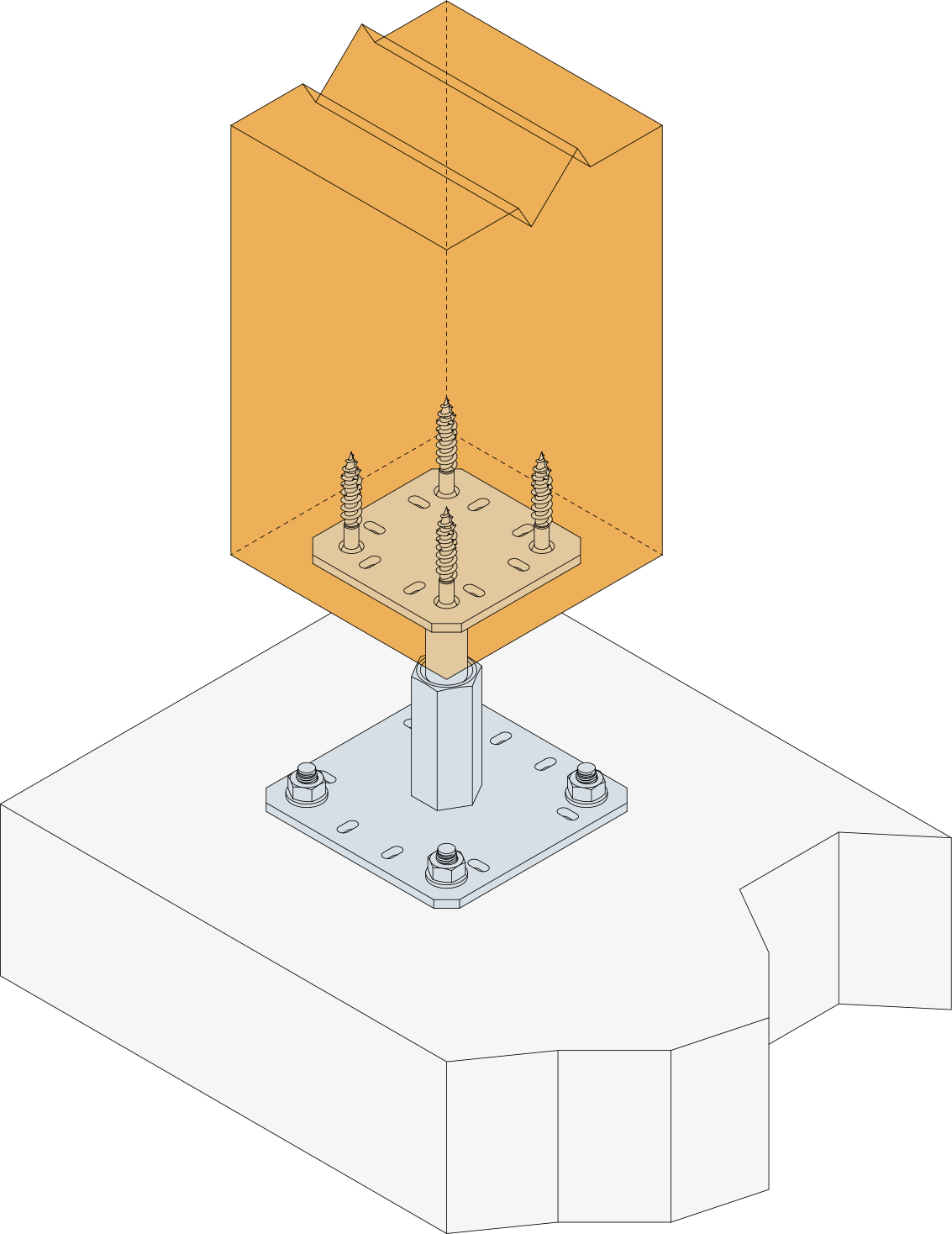

Montaż

Mocowanie

Mocowanie do drewna:
​Śruba ciesielska Ø10x80

Mocowanie do betonu:
Kotwy rozporowe WA M10-78/5 lub kotwy chemiczne AT-HP z prętem gwintowanym LMAS M10-120/25

Montaż

  • Część górną podstawy należy rozkręcić i przymocować do słupa
  • ​Mocować za pomocą śrub ciesielskich po uprzendnim nawierceniu otworów pod śruby
  • ​Ustalić pozycje części dolnej podstawy we właściwym miejscu i zaznaczyć miejsce nawiercania
  • Wywierć otwory o wymaganej średnicy​
  • Przed przystąpieniem do mocowania należy usunąć zwierciny z wywierconych otworów
  • ​Użyć kotwy chemicznej lub kotwy rozporowej mocując je w wywierconych otworach
  • ​Połączyć część dolną podstawy z już przykręcona do słupa częścią górną skręcając ją maksymalnie do końca
  • ​Przymocować gotowe połączenie do betonowego podłoża



Aprobaty i Deklaracje

Deklaracja Właściwości Użytkowych (DoP)

Aprobaty Techniczne (ETA)

Biblioteka CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
