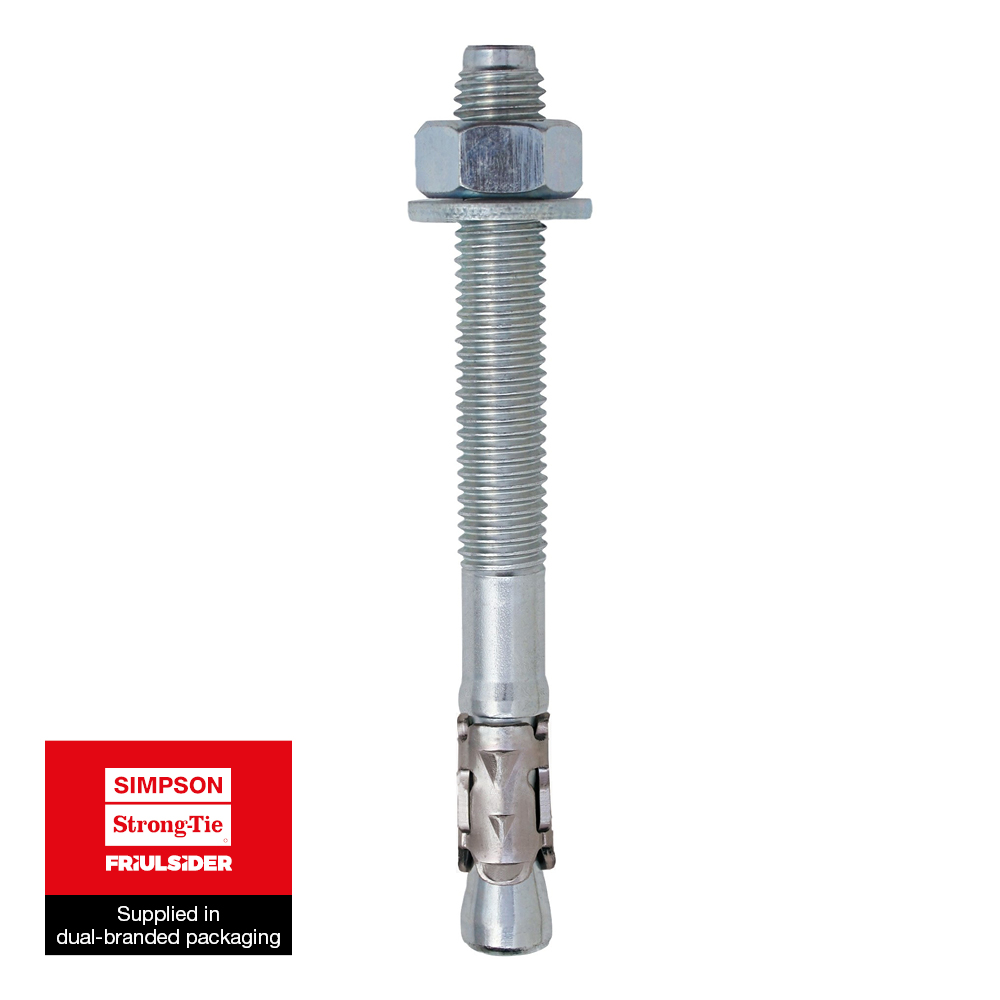

Kotwa mechaniczna
Kotwy FM-735 crack charakteryzuje się szybkością montażu i wysoką nośnością przy niewielkich odległościach pomiędzy kotwiami i niewielkich odległościach krawędziowych. Stosowane są głównie do mocowania w podłożach gładkich i twardych tj. beton, żelbet itp. Kotwa przeznaczona jest do mocowania w zakresie średnich obciążeń elementów konstrukcji budowlanych, elewacji, barier, poręczy itd. Kotwa certyfikowana do zastosowań sejsmicznych C1 i C2 przetestowana w warunkach pożąrowych R120.
Nadaje sie do zastosowń w betonie zarysowanym i niezarysowany (opcja 1).










Szczegóły produktu
Właściwości
Materiał
Stal cynkowana elektrolitycznie zgodnie z EN ISO 4042; pasywowana
Zalety
- Szybkiego montażu w zarysowanym i niezarysowanym betonie (opcj 1).
- Zoptymalizowany klips rozporowy gwarantuje równomierny rozkład naprężeń umożliwiający stosowanie przy dużych obciążeniach dopuszczalnych
- Małe odstępy osiowe do krawędzi w przypadku niewielkich elementów budowlanych.
- Zwiększona wytrzymałość na rozciąganie i ścinanie.
Zastosowanie
Obszar zastosowań
Stosowane są głównie do mocowania w podłożach gładkich i twardych tj. beton, żelbet itp. Kotwa przeznaczona jest do mocowania w zakresie średnich obciążeń elementów konstrukcji budowlanych:
- Zamocowania konstrukcyjne
- Konstrukcje stalowe
- Zastosowania sejsmiczne
Dane techniczne
Wymiary produktu
| Numer referencyjny | Metallic fixings dimensions | Installation data | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Wymiary złącza[mm] | Kod | Other | Parametry montażowe | |||||||||
| Wymiary[mm] | Thread length [Lv][mm] | Seismic certification | Grubość mocowanego elementu [tfᵢₓ,ₘₐₓ] przy standardowej głębokości kotwienia [hₑf,ₛₜD][mm] | Grubość mocowanego elementu [tfᵢₓ,ₘₐₓ] przy zredukowanej głębokości kotwienia [hₑf,ₛₜD][mm] | Średnica otworu przelotowego [df][mm] | Średnica otworu [d₀] x głębokość [h₁] w podłożu o zmniejszonej standardowej głębokości kotwienia [hₑf,ᵣₑD][mm] | Średnica otworu [d₀] x głębokość [h₁] w podłożu o zmniejszonej głębokości kotwienia [hₑf,ᵣₑD][mm] | Min. głębokość kotwienia [hₑf, ₛₜD][mm] | Waga[kg] | Zredukowana głębokość kotwienia [hₑf,ᵣₑD][mm] | ||
| 75350B0807500 | M8x75 | 30 | FM-753 CRACK 3DG | C1 | 10 | 24 | 9 | 8x70 | 8x56 | 48 | 0.031 | 34 |
| 75350B0809000 | M8x90 | 40 | FM-753 CRACK 3DG | C1 | 25 | 39 | 9 | 8x70 | 8x56 | 48 | 0.036 | 34 |
| 75350B1009000 | M10x90 | 40 | FM-753 CRACK 3DG | C1/C2 | 10 | 30 | 12 | 10x80 | 10x60 | 60 | 0.06 | 40 |
| 75350B1010500 | M10x105 | 55 | FM-753 CRACK 3DG | C1/C2 | 25 | 45 | 12 | 10x80 | 10x60 | 60 | 0.068 | 40 |
| 75350B1011500 | M10x115 | 55 | FM-753 CRACK 3DG | C1/C2 | 35 | 55 | 12 | 10x80 | 10x60 | 60 | 0.072 | 40 |
| 75350B1013500 | M10x135 | 85 | FM-753 CRACK 3DG | C1/C2 | 55 | 75 | 12 | 10x80 | 10x60 | 60 | 0.083 | 40 |
| 75350B1015500 | M10x155 | 85 | FM-753 CRACK 3DG | C1/C2 | 75 | 95 | 12 | 10x80 | 10x60 | 60 | 0.093 | 40 |
| 75350B1211000 | M12x110 | 65 | FM-753 CRACK 3DG | C1/C2 | 10 | 30 | 14 | 12x100 | 12x80 | 72 | 0.1 | 52 |
| 75350B1212000 | M12x120 | 65 | FM-753 CRACK 3DG | C1/C2 | 20 | 40 | 14 | 12x100 | 12x80 | 72 | 0.11 | 52 |
| 75350B1214500 | M12x145 | 85 | FM-753 CRACK 3DG | C1/C2 | 45 | 65 | 14 | 12x100 | 12x80 | 72 | 0.13 | 52 |
| 75350B1220000 | M12x200 | 85 | FM-753 CRACK 3DG | C1/C2 | 100 | 120 | 14 | 12x100 | 12x80 | 72 | 0.17 | 52 |
| 75350B1615000 | M16x150 | 85 | FM-753 CRACK 3DG | C1/C2 | 30 | 50 | 18 | 16x115 | 16x95 | 86 | 0.25 | 66 |
| 75350B1622000 | M16x220 | 85 | FM-753 CRACK 3DG | C1/C2 | 100 | 120 | 18 | 16x115 | 16x95 | 86 | 0.34 | 66 |
Recommended loads / Non-cracked-concrete / for single anchors / with no edge distances or spacings
| Numer referencyjny | Metallic fixings dimensions | Metallic fixings loads | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Wymiary złącza[mm] | Kod | Obciążenia rekomendowane - beton niezarysowany | |||||||||
| Wymiary[mm] | Bending moment Mᵣₑc[Nm] | Rozciąganie Nᵣd (¹-²)[kN] | Ścinanie Vᵣd (¹-³)[kN] | ||||||||
| C20/25[kN] | C30/37[kN] | C40/50[kN] | C50/60[kN] | C20/25[kN] | C30/37[kN] | C40/50[kN] | C50/60[kN] | ||||
| 75350B0807500 | M8x75 | FM-753 CRACK 3DG | 15.9 | 4.3 | 5.2 | 6.1 | 6.7 | 6.1 | 6.1 | 6.1 | 6.1 |
| 75350B0809000 | M8x90 | FM-753 CRACK 3DG | 15.9 | 4.3 | 5.2 | 6.1 | 6.7 | 6.1 | 6.1 | 6.1 | 6.1 |
| 75350B1009000 | M10x90 | FM-753 CRACK 3DG | 31.9 | 7.6 | 9.3 | 10.7 | 11.8 | 11.5 | 11.5 | 11.5 | 11.5 |
| 75350B1010500 | M10x105 | FM-753 CRACK 3DG | 31.9 | 7.6 | 9.3 | 10.7 | 11.8 | 11.5 | 11.5 | 11.5 | 11.5 |
| 75350B1011500 | M10x115 | FM-753 CRACK 3DG | 31.9 | 7.6 | 9.3 | 10.7 | 11.8 | 11.5 | 11.5 | 11.5 | 11.5 |
| 75350B1013500 | M10x135 | FM-753 CRACK 3DG | 31.9 | 7.6 | 9.3 | 10.7 | 11.8 | 11.5 | 11.5 | 11.5 | 11.5 |
| 75350B1015500 | M10x155 | FM-753 CRACK 3DG | 31.9 | 7.6 | 9.3 | 10.7 | 11.8 | 11.5 | 11.5 | 11.5 | 11.5 |
| 75350B1211000 | M12x110 | FM-753 CRACK 3DG | 56.1 | 9.5 | 11.6 | 13.4 | 14.7 | 16.1 | 16.1 | 16.1 | 16.1 |
| 75350B1212000 | M12x120 | FM-753 CRACK 3DG | 56.1 | 9.5 | 11.6 | 13.4 | 14.7 | 16.1 | 16.1 | 16.1 | 16.1 |
| 75350B1214500 | M12x145 | FM-753 CRACK 3DG | 56.1 | 9.5 | 11.6 | 13.4 | 14.7 | 16.1 | 16.1 | 16.1 | 16.1 |
| 75350B1220000 | M12x200 | FM-753 CRACK 3DG | 56.1 | 9.5 | 11.6 | 13.4 | 14.7 | 16.1 | 16.1 | 16.1 | 16.1 |
| 75350B1615000 | M16x150 | FM-753 CRACK 3DG | 142.4 | 16.7 | 20.4 | 23.5 | 25.9 | 31.6 | 31.6 | 31.6 | 31.6 |
| 75350B1622000 | M16x220 | FM-753 CRACK 3DG | 142.4 | 16.7 | 20.4 | 23.5 | 25.9 | 31.6 | 31.6 | 31.6 | 31.6 |
1) In case of interaction of tension and shear loads (lever arm) as well as in case of anchor groups and/or edge influence, a design according to EN 1992-4 (seismic actions - Annex C / fire action - Annex D) shall be carried out taking into account the entire European Technical Assessment ETA-09/0056.
2) The load data take into account the partial safety factors of the resistances given in the European Technical Assessment (ETA) and a partial safety factor of the actions
of γF = 1.4. The values given assume unreinforced or normally reinforced concrete with a spacing of the reinforcing bars s ≥ 15 cm or s ≥ 10 cm at a
rebar diameter ds ≤ 10 mm is assumed.
Nośności obliczeniowe – pojedyncza kotwa bez uwzględniania odległości od krawędzi – beton niezarysowany
| Numer referencyjny | Metallic fixings dimensions | Metallic fixings loads | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Wymiary złącza[mm] | Kod | Nośność obliczeniowa – Beton niezarysowany (3)[kN] | |||||||||
| Wymiary[mm] | Moment zginający Mᵣd[Nm] | Rozciąganie Nᵣd (1) | Ścinanie Vᵣd (2)[kN] | ||||||||
| C20/25[kN] | C30/37[kN] | C40/50[kN] | C50/60[kN] | C20/25[kN] | C30/37[kN] | C40/50[kN] | C50/60[kN] | ||||
| 75350B0807500 | M8x75 | FM-753 CRACK 3DG | - | 6 | - | - | - | 8.6 | - | - | - |
| 75350B0809000 | M8x90 | FM-753 CRACK 3DG | - | 6 | - | - | - | 8.6 | - | - | - |
| 75350B1009000 | M10x90 | FM-753 CRACK 3DG | - | 10.7 | - | - | - | 16.1 | - | - | - |
| 75350B1010500 | M10x105 | FM-753 CRACK 3DG | - | 10.7 | - | - | - | 16.1 | - | - | - |
| 75350B1011500 | M10x115 | FM-753 CRACK 3DG | - | 10.7 | - | - | - | 16.1 | - | - | - |
| 75350B1013500 | M10x135 | FM-753 CRACK 3DG | - | 10.7 | - | - | - | 16.1 | - | - | - |
| 75350B1015500 | M10x155 | FM-753 CRACK 3DG | - | 10.7 | - | - | - | 16.1 | - | - | - |
| 75350B1211000 | M12x110 | FM-753 CRACK 3DG | - | 13.3 | - | - | - | 22.5 | - | - | - |
| 75350B1212000 | M12x120 | FM-753 CRACK 3DG | - | 13.3 | - | - | - | 22.5 | - | - | - |
| 75350B1214500 | M12x145 | FM-753 CRACK 3DG | - | 13.3 | - | - | - | 22.5 | - | - | - |
| 75350B1220000 | M12x200 | FM-753 CRACK 3DG | - | 13.3 | - | - | - | 22.5 | - | - | - |
| 75350B1615000 | M16x150 | FM-753 CRACK 3DG | - | 23.3 | - | - | - | 44.3 | - | - | - |
| 75350B1622000 | M16x220 | FM-753 CRACK 3DG | - | 23.3 | - | - | - | 44.3 | - | - | - |
- Nośności obliczeniowe zostały wyznaczone z zastosowaniem współczynników częściowych dla obciążeń określonych w odpowiednich aprobatach ETA. Podane wartości obciążeń są prawidłowe dla betonu niezbrojonego oraz betonu zbrojonego przy rozstawie prętów zbrojeniowych s ≥ 15 cm (dowolna średnica) lub przy rozstawie s ≥ 10 cm, jeśli średnica prętów wynosi 10 mm lub mniej.
- Wartości dla npśności poprzecznych (ścinających) odnoszą się do pojedynczej kotwy bez wpływu krawędzi betonu. Dla zakotwień zlokalizowanych blisko krawędzi (c ≤ max [10·hef; 60·d]) należy zweryfikować nośność na zniszczenie przez odłupanie betonu zgodnie z ETAG 001, Aneks C, metoda projektowa A.
- Beton uznaje się za niezarysowany, gdy naprężenie rozciągające w betonie spełnia warunek σL + σR ≤ 0. W przypadku braku szczegółowej analizy można przyjąć wartość σR = 3 N/mm² (σL oznacza naprężenie rozciągające w betonie wywołane obciążeniami zewnętrznymi, w tym obciążeniami od kotew).
*Nieobjęte zakresem ETA‑11/0080
Instalacja
Spacings and edge distances
| Numer referencyjny | Metallic fixings dimensions | Installation data | ||||
|---|---|---|---|---|---|---|
| Wymiary złącza[mm] | Kod | Spacing and edge distances | ||||
| Wymiary[mm] | Min. edge distance[mm] | Minimalny rozstaw kotew[mm] | Charakterystyczna odległość od krawędzi[mm] | Charakterystyczny rozstaw kotew[mm] | ||
| 75350B0807500 | M8x75 | FM-753 CRACK 3DG | 50 | 50 | 72 | 144 |
| 75350B0809000 | M8x90 | FM-753 CRACK 3DG | 50 | 50 | 72 | 144 |
| 75350B1009000 | M10x90 | FM-753 CRACK 3DG | 60 | 60 | 90 | 180 |
| 75350B1010500 | M10x105 | FM-753 CRACK 3DG | 60 | 60 | 90 | 180 |
| 75350B1011500 | M10x115 | FM-753 CRACK 3DG | 60 | 60 | 90 | 180 |
| 75350B1013500 | M10x135 | FM-753 CRACK 3DG | 60 | 60 | 90 | 180 |
| 75350B1015500 | M10x155 | FM-753 CRACK 3DG | 60 | 60 | 90 | 180 |
| 75350B1211000 | M12x110 | FM-753 CRACK 3DG | 70 | 70 | 110 | 220 |
| 75350B1212000 | M12x120 | FM-753 CRACK 3DG | 70 | 70 | 110 | 220 |
| 75350B1214500 | M12x145 | FM-753 CRACK 3DG | 70 | 70 | 110 | 220 |
| 75350B1220000 | M12x200 | FM-753 CRACK 3DG | 70 | 70 | 110 | 220 |
| 75350B1615000 | M16x150 | FM-753 CRACK 3DG | 85 | 80 | 120 | 258 |
| 75350B1622000 | M16x220 | FM-753 CRACK 3DG | 85 | 80 | 120 | 258 |
Installation data
| Numer referencyjny | Metallic fixings dimensions | Installation data | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Wymiary złącza[mm] | Kod | Parametry montażowe | Spacing and edge distances | ||||||
| Wymiary[mm] | Rozmiar klucza [SW][mm] | Ø drilling hole[mm] | Min. drill depth[mm] | Ø Otworu przelotowego[mm] | Moment dokr. - Klucz dynamometryczny [Tᵢₙₛₜ][Nm] | Głębokość kotwienia [hₑf][mm] | Min. support thickness[mm] | ||
| 75350B0807500 | M8x75 | 13 | FM-753 CRACK 3DG | 8 | 70 | 9 | 20 | 48 | 100 |
| 75350B0809000 | M8x90 | 13 | FM-753 CRACK 3DG | 8 | 70 | 9 | 20 | 48 | 100 |
| 75350B1009000 | M10x90 | 17 | FM-753 CRACK 3DG | 10 | 80 | 12 | 40 | 60 | 120 |
| 75350B1010500 | M10x105 | 17 | FM-753 CRACK 3DG | 10 | 80 | 12 | 40 | 60 | 120 |
| 75350B1011500 | M10x115 | 17 | FM-753 CRACK 3DG | 10 | 80 | 12 | 40 | 60 | 120 |
| 75350B1013500 | M10x135 | 17 | FM-753 CRACK 3DG | 10 | 80 | 12 | 40 | 60 | 120 |
| 75350B1015500 | M10x155 | 17 | FM-753 CRACK 3DG | 10 | 80 | 12 | 40 | 60 | 120 |
| 75350B1211000 | M12x110 | 19 | FM-753 CRACK 3DG | 12 | 100 | 14 | 60 | 72 | 150 |
| 75350B1212000 | M12x120 | 19 | FM-753 CRACK 3DG | 12 | 100 | 14 | 60 | 72 | 150 |
| 75350B1214500 | M12x145 | 19 | FM-753 CRACK 3DG | 12 | 100 | 14 | 60 | 72 | 150 |
| 75350B1220000 | M12x200 | 19 | FM-753 CRACK 3DG | 12 | 100 | 14 | 60 | 72 | 150 |
| 75350B1615000 | M16x150 | 24 | FM-753 CRACK 3DG | 16 | 115 | 18 | 120 | 86 | 170 |
| 75350B1622000 | M16x220 | 24 | FM-753 CRACK 3DG | 16 | 115 | 18 | 120 | 86 | 170 |
