PISBMAXI

Podstaw słupa MAXI

Największe podstawy, przeznaczone do przenoszenia bardzo dużych obciążeń zarówno pionowych jak i poziomych. Użycie grubych blach (8-15 mm) i sztywnych przekrojów rurowych pozwalają na uzyskanie bardzo dużych nośności i sztywności połączeń.

Oznaczenie CE
ETA
Klasa użytkowania 3
Ocynkowane ogniowo 50 µm
Środowisko zewnętrzne

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali:
Stal ocynkowana S235JR / S220JR
Grubość blachy 8,0 mm i 15,0 mm
Ochrona antykorozyjna:
Cynkowana ogniowo metodą zanurzeniową grubość warstwy cynku (55 µm)

Zalety

  • Niewidoczne połączenie​​
  • ​Prosty montaż do podłoża
  • Obliczone statycznie​
  • ​Duże obciążenia pionowe i poziome

Zastosowanie

Połączenie

Słup - Beton
Element główny:
- beton

Element drugorzędny:
​- drewno lite, drewno kompozytowe, drewno klejone warstwowo

Zastosowanie

Podstawy słupów PISBMAXI mogą być stosowane do dużych obciążeń i jako części nośne w konstrukcji głównej.

Dane techniczne

Wymiary

Wymiary złącza

Referencje Wymiary złącza [mm] Otwory w płytce górnej Otwory w płytce dolnej
A B C D E F G H t1 t2 Ø13 Ø17
PISBMAXIG-B 120 120 105 200 200 148 70 90 8 15 2 4

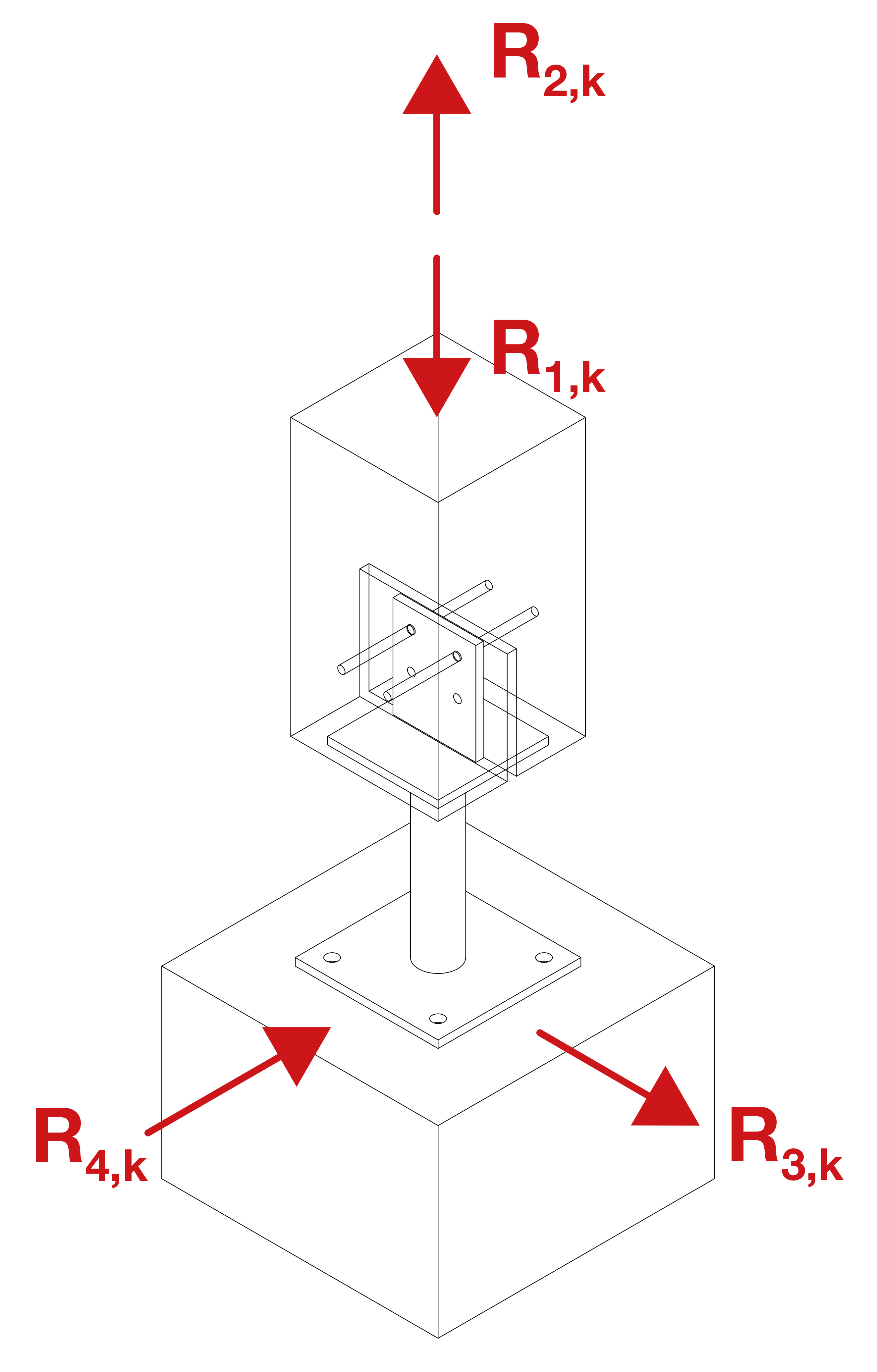

Nośnosci charakterystyczne - połączenie słup / beton

Referencje Łączniki Nośnosci charakterystyczne - dla drewna kl. C24 [kN]
do słupa do betonu R1,k R2,k R3,k R4,k
szt. Typ szt. Typ Dł. sworznia [mm] Dł. sworznia [mm] Dł. sworznia [mm]
120 140 160 120 140 160 120 140 160
PISBMAXIG-B 2 Ø12 4 Ø16* min (272.2 ; 256.9/kmod) 34.5 38.5 42.1 22.5 min (25.2 ; 14.1/kmod) min (27.5 ; 14.1/kmod) 7.7 9.9 12.3

b = Szerokość drewna [mm]

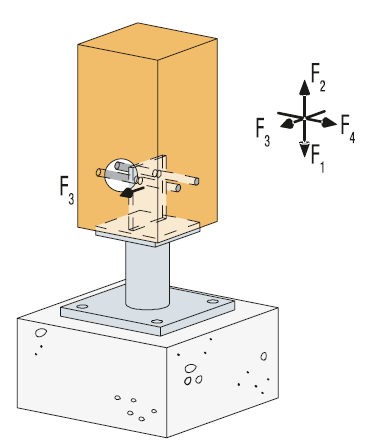

Kombinacje obciążeń:

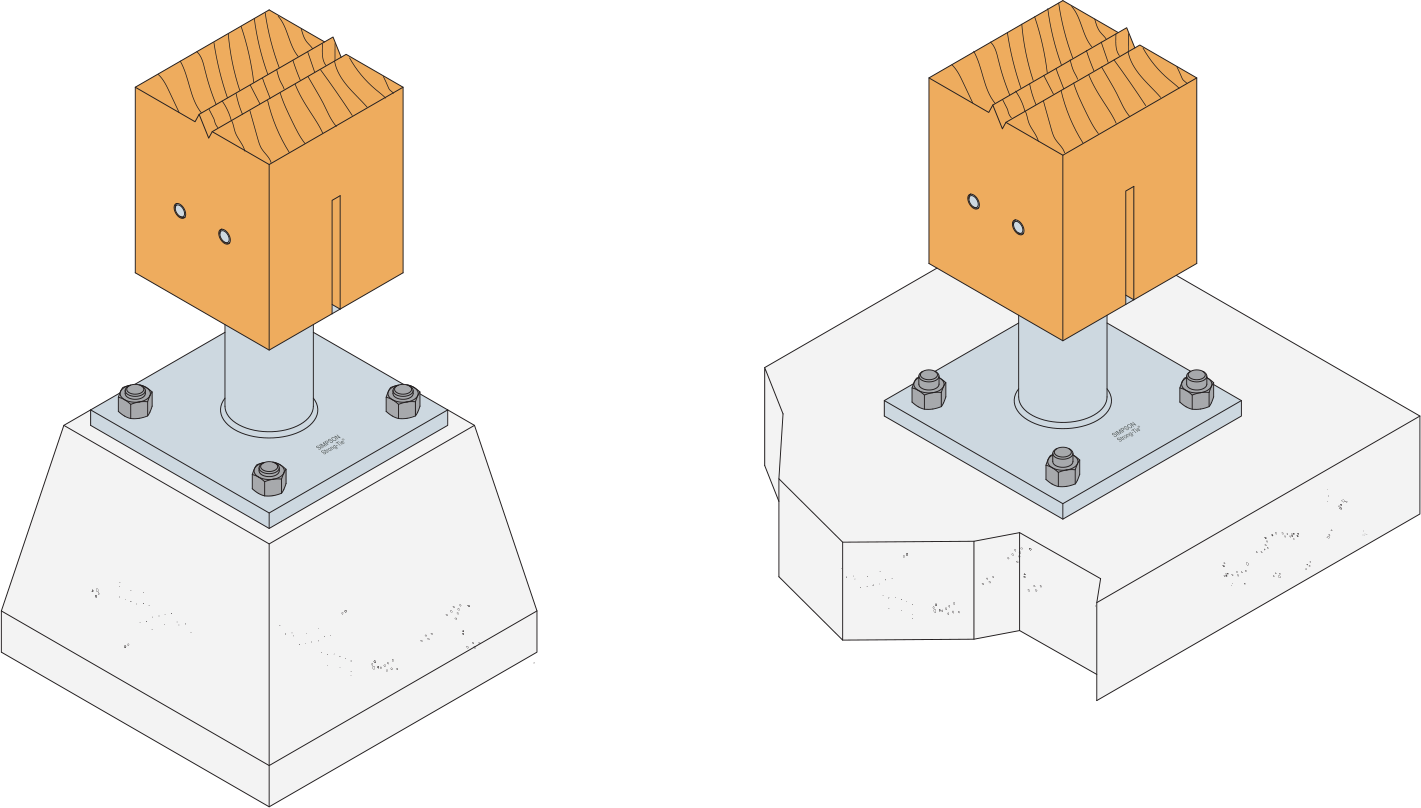

Instalacja

Montaż

Mocowanie

Mocowanie podstawy do drewna:
Mocowanie następuje za pomocą sworzni STD Ø12.
Dostępne są szablony montażowe ułatwiające i przyśpieszające prace na budowie.

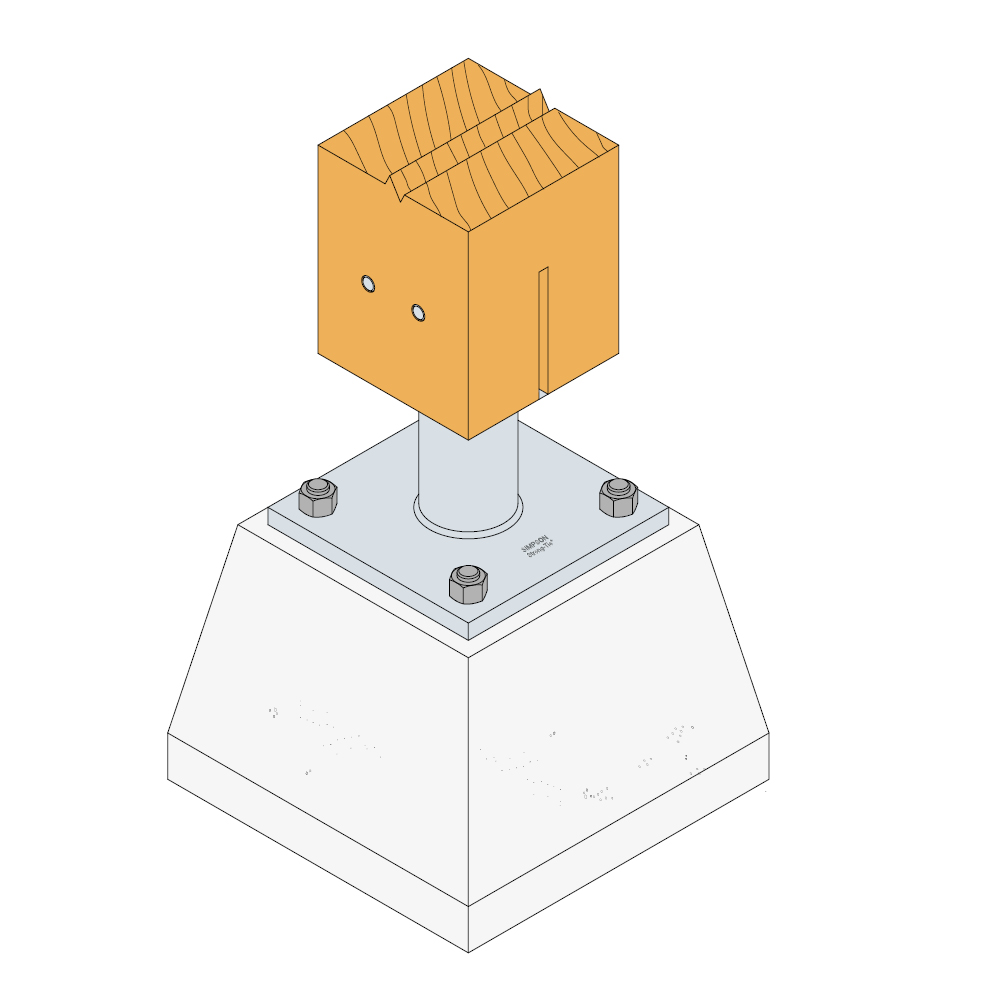

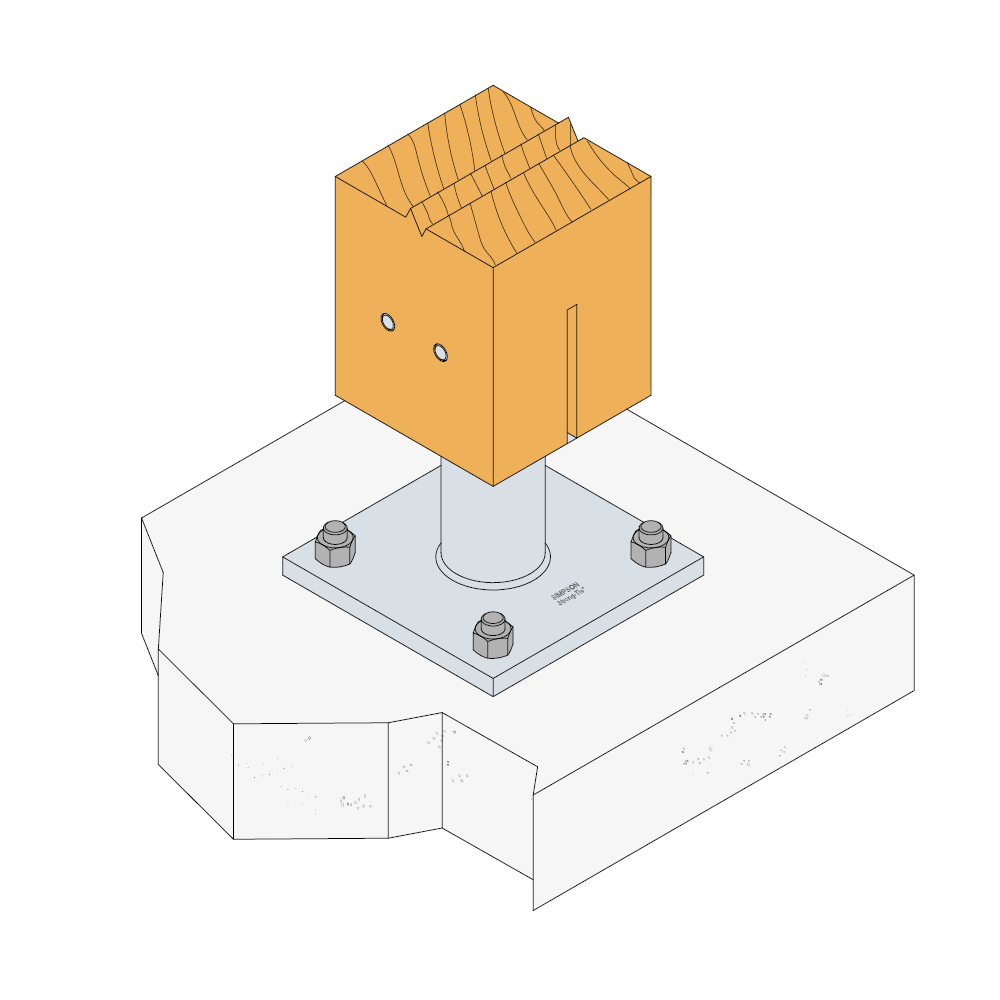

Mocowanie podstaw do betonu:
Kotwiona mechanicznie (WA) ETA-07/0285 lub chemicznie (AT-HP) kotwami Simpson Strong-Tie

Montaż

  1. Przyłuż część górną podstawy do słupa i zaznacz otwory do nawiercenia oraz głębokość nacięcią do osadzenia podstawy słupa.
  2. Wywierć otwory o wyspecyfikowanej średnicy.
  3. Natnij słup na wymaganą głębokość.
  4. Ustal pozycje części dolnej podstawy we właściwym miejscu i zaznaczyć miejsce nawiercania.
  5. Wywierć otwory o wymaganej średnicy​.
  6. Przed przystąpieniem do mocowania należy usunąć zwierciny z wywierconych otworów.
  7. ​Przymocuj podstawę słupa do podłoża używając kotwy chemicznej lub kotwy rozporowej mocując je w wywierconych otworach.
  8. ​Wsuń belkę na podstawę słupa i wbij wszystkie sworznie STD Ø12 w otwory

Aprobaty i Deklaracje

Deklaracja Właściwości Użytkowych (DoP)

Aprobaty Techniczne (ETA)

Biblioteka CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
