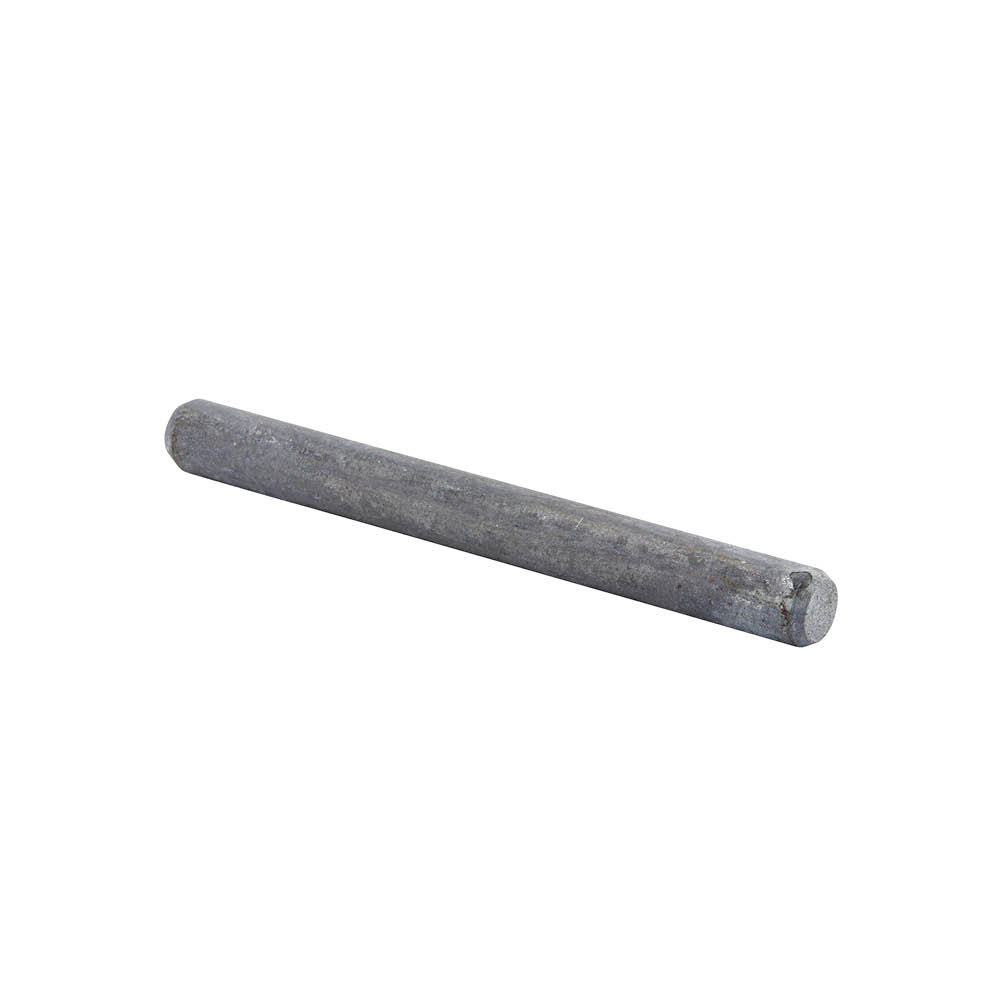

Sworzeń stalowy - ocynk ogniowy

Sworznie stalowe do wieszaków belek (BTN, BT4, BTC, BTALU) lub podstaw słupa typu (PIG) czy innych, w których konieczne jest nacinanie belki i stworzenie połączenie ukrytego.

Oznaczenie CE
Oznaczenie CE
Klasa użytkowania 3
Klasa użytkowania 3
Środowisko zewnętrzne
Środowisko zewnętrzne
Ocynkowane
Ocynkowane

Szczegóły produktu

Obrazy

2 dowels
Joist connection

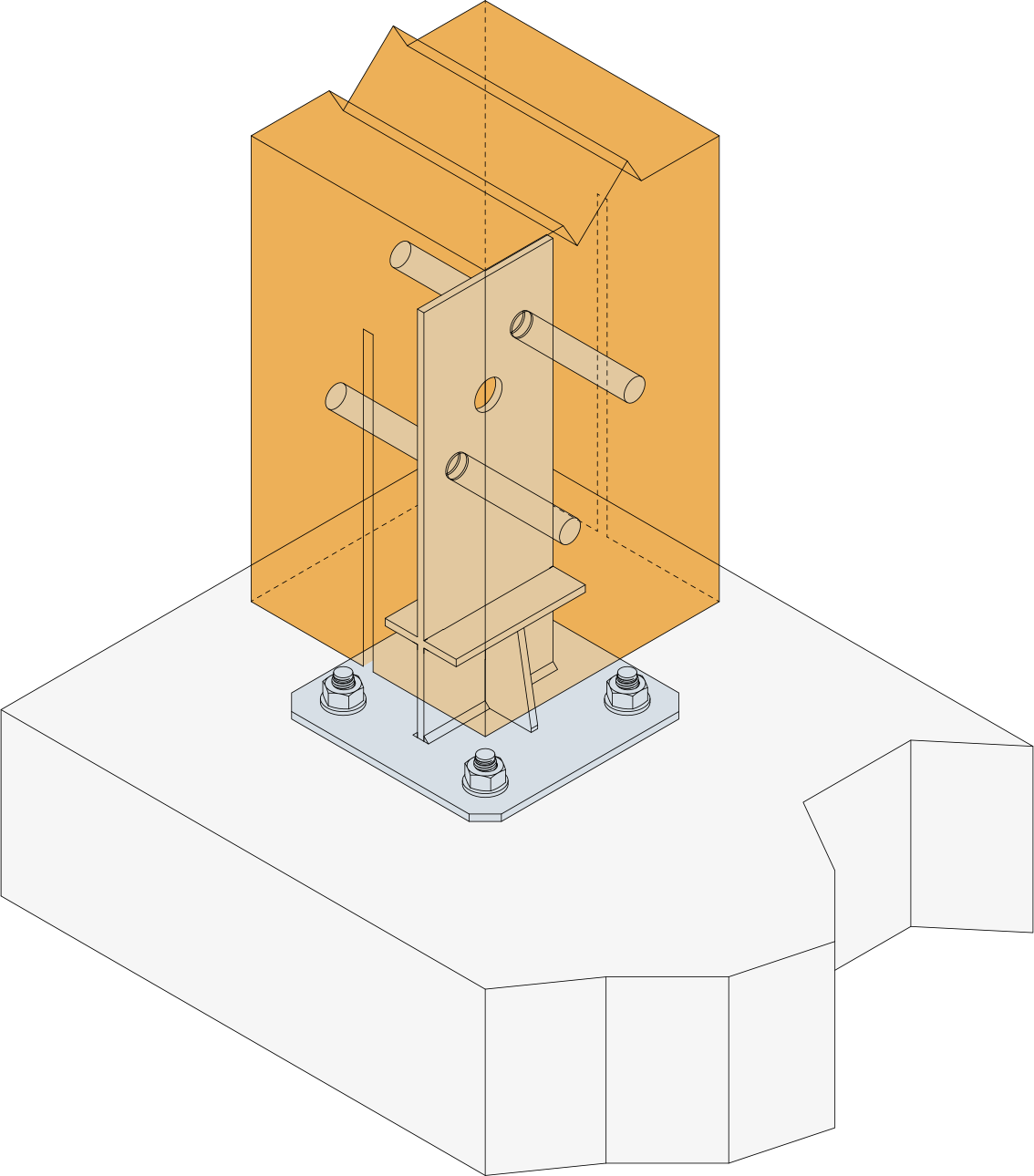

Fixing the postbase by sealing in the concrete. The horizontal plate must be at most 50 mm from the slab.

Właściwości

Materiał

Gatunek Stali:
S235JR
Ochrona antykorozyjna:
Ocynkowane ogniowo metodą zanurzeniową (50 µm)

Zastosowanie

-

  • Concealed beam hangers.
  • Structural post bases.

Zastosowanie

Sworznie stalowe stosuje się w połączeniach ukrytych gdzie konieczne jest zachowanie tradycyjnego połączenia na jaskółczy ogon. Przeznaczone do złączy:
BTN, BT4, BTC, BTALU, PIG, TUB, TUBS, PILG, PIS itp.

Dane techniczne

Wymiary złącza

Wymiary

Numer referencyjnyOther dimensions data
Wymiary złącza[mm]Ilość w opk.Waga[kg]
ŚrenicaDługość
STD8X45G-B845100.00.017
STD8X80G-B880100.00.032
STD8X90G-B890100.00.036
STD8X100G-B8100100.00.042
STD8X115G-B8115100.00.046
STD8X120G-B8120100.00.046
STD8X140G-B8140100.00.056
STD12X90G-B1290100.00.08
STD12X100G-B12100100.00.091
STD12X120G-B12120100.00.11
STD12X140G-B12140100.00.12
STD16X100G-B1610050.00.18

Właściwości charakterystyczne produktu

Numer referencyjnyDowels and bolts capacity
Właściwości charakterystyczne
charakterystyczny moment uplastycznienia[Nm]
STD8X45G-B22.7
STD8X80G-B22.7
STD8X90G-B22.7
STD8X100G-B22.7
STD8X115G-B22.7
STD8X120G-B22.7
STD8X140G-B22.7
STD12X90G-B65.2
STD12X100G-B65.2
STD12X120G-B65.2
STD12X140G-B65.2
STD16X100G-B137.8

Instalacja

Montaż

Montaż

Dla właściwego i szybkiego montażu zalecane jest wcześniejsze przygotowanie połączenia przy użyciu odpowiednich narzędzi ułatwiających fachowe montowanie
i wiercenie.

  • Otwór jest wstępnie wywiercony średnicą równą średnicy nominalnej.
  • Fazowanie w sworzniu pozwala na jego łatwiejsze osadzanie.
  • Sworznie zwiększają nośność naszych złączy.
  • Poczas montażu postępować zgodnie z zaleceniami instalacyjnymi podanymi w ETA-07/0245 (wieszaki belki) i ETA-07/0285 (podstawy słupa).
