Podstawa słupa

Podstawy słupa do przenoszenia dużych obciążeń pionowych jak i poziomych. Zastosowanie pionowej blachy pozwala na zastosowanie go w miejscach gdzie niezbędne jest możliwie jak największe ukrycie złącza (np. ze względów architektonicznych).

Karta techniczna

Oznaczenie CE

ETA

Ocynkowane ogniowo 50 µm

EPD

Klasa użytkowania 3

Środowisko zewnętrzne

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali:
Stal ocynkowana S235JR / S220JR
Grubość blachy 8,0 mm
Ochrona antykorozyjna:
Cynkowana ogniowo metodą zanurzeniową grubość warstwy cynku (55 µm)

Zalety

Niewidoczne połączenie
Prosty montaż do podłoża
Obliczone statycznie
Duże obciążenia pionowe i poziome

Zastosowanie

Połączenie

Słup - Beton
Element główny:
- beton

Element drugorzędny:
- drewno lite, drewno kompozytowe, drewno klejone warstwowo

Zastosowanie

Podstawy słupów PISB mogą być stosowane do dużych obciążeń i jako części nośne w konstrukcji głównej.

Dane techniczne

Wymiary złącza

Wymiary

Numer referencyjny	Wymiary
	Wymiary złącza[mm]										Otwory w płytce górnej	Otwory w płytce dolnej	Other
	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	F[mm]	G[mm]	H[mm]	t₁[mm]	t₂[mm]	Okrągłe	Okrągłe	Ilość w opk.	Waga[kg]
	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	F[mm]	G[mm]	H[mm]	t₁[mm]	t₂[mm]	Ø8.5[mm]	Ø14[mm]	Ilość w opk.	Waga[kg]
PISB160G-B	100	80	110	160	100	168	42	70	8	10	4	2	5	2.9
PISB260G-B	100	80	110	260	100	168	42	70	8	10	4	2	4	3.7

Nośności charakterystyczne - połączenie słup / beton

Wymiary

Numer referencyjny	Post base capacity
	Nośności dla połączenia belka - beton
	Łączniki				Characteristic capacities - Timber C24[kN]
	Do słupa		Do betonu		R₁,ₖ	R₂,ₖ			R₃,ₖ[kN]			R4,k (2)[kN]
	szt.	Typ	szt.	Typ		Dowel length[mm]			Dowel length[mm]			Dowel length[mm]
	szt.	Typ	szt.	Typ		Dł. sworznia	100	120	Dł. sworznia	100	120	Dł. sworznia	100	120
PISB160G-B	4	Ø8	2.0	Ø12*	min (142.8 ; 110.8/kmod)	16	18.7	20.7	min (10.9 ; 5.6/kmod)	5.6/kmod	5.6/kmod	4.1	min (5.9 ; 5.1 /kmod)	min (7.9 ; 5.5 /kmod)
PISB260G-B	4	Ø8	2.0	Ø12*	min (142.8 ; 110.8/kmod)	16	18.7	20.7	min (10.9 ; 5.6/kmod)	5.6/kmod	5.6/kmod	4.1	min (5.9 ; 5.1 /kmod)	min (7.9 ; 5.5 /kmod)

b = Szerokość słupa [mm]
Kobinacje obciążeń:

$\sum\frac{F_{i,d}} {R_{i,d}}\le1$

* Zapoznaj się z zakotwieniem Simpson Strong-Tie dla odpowiednich kotew. Typowymi rozwiązaniami kotwiącymi są BOAXII, SET-XP, WA, AT-HP, w zależności od rodzaju betonu, odległości i odległości krawędzi.

Instalacja

Montaż

Mocowanie

Mocowanie podstawy do drewna:
Mocowanie następuje za pomocą sworzni STD Ø12.
Dostępne są szablony montażowe ułatwiające i przyśpieszające prace na budowie.

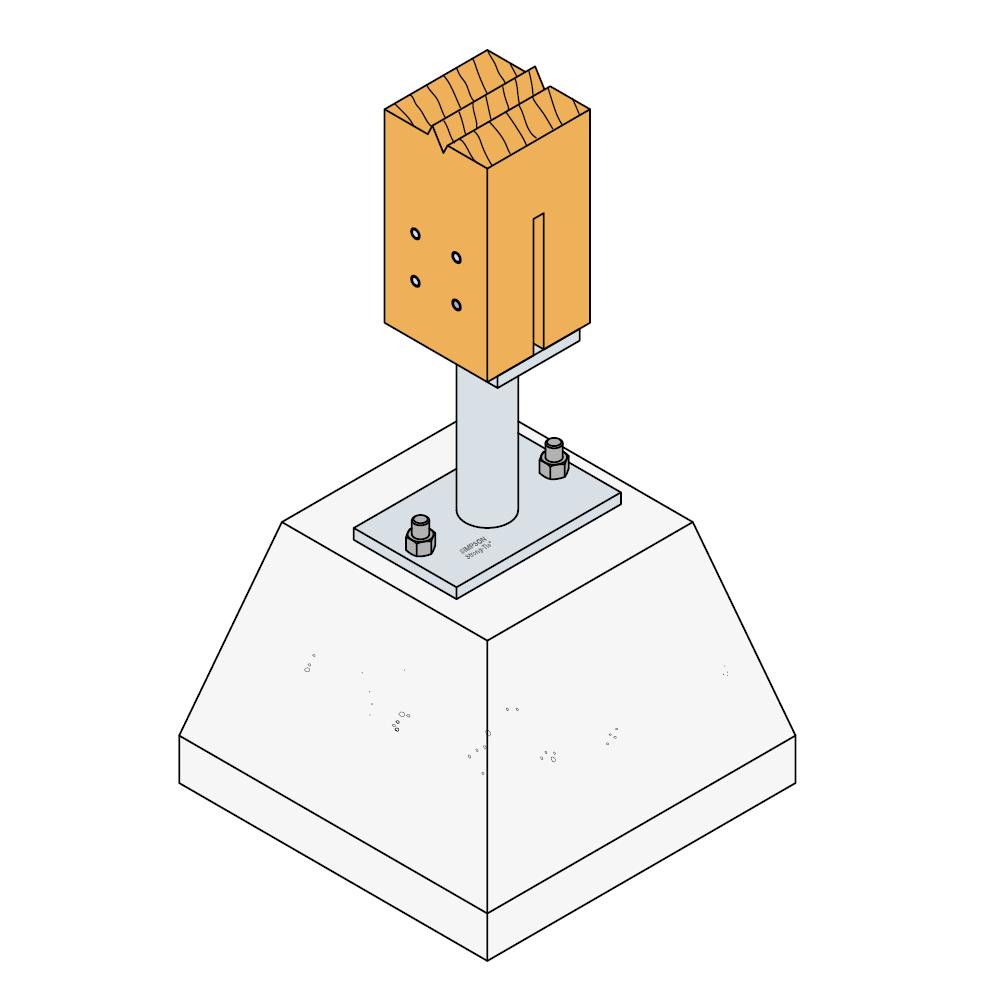

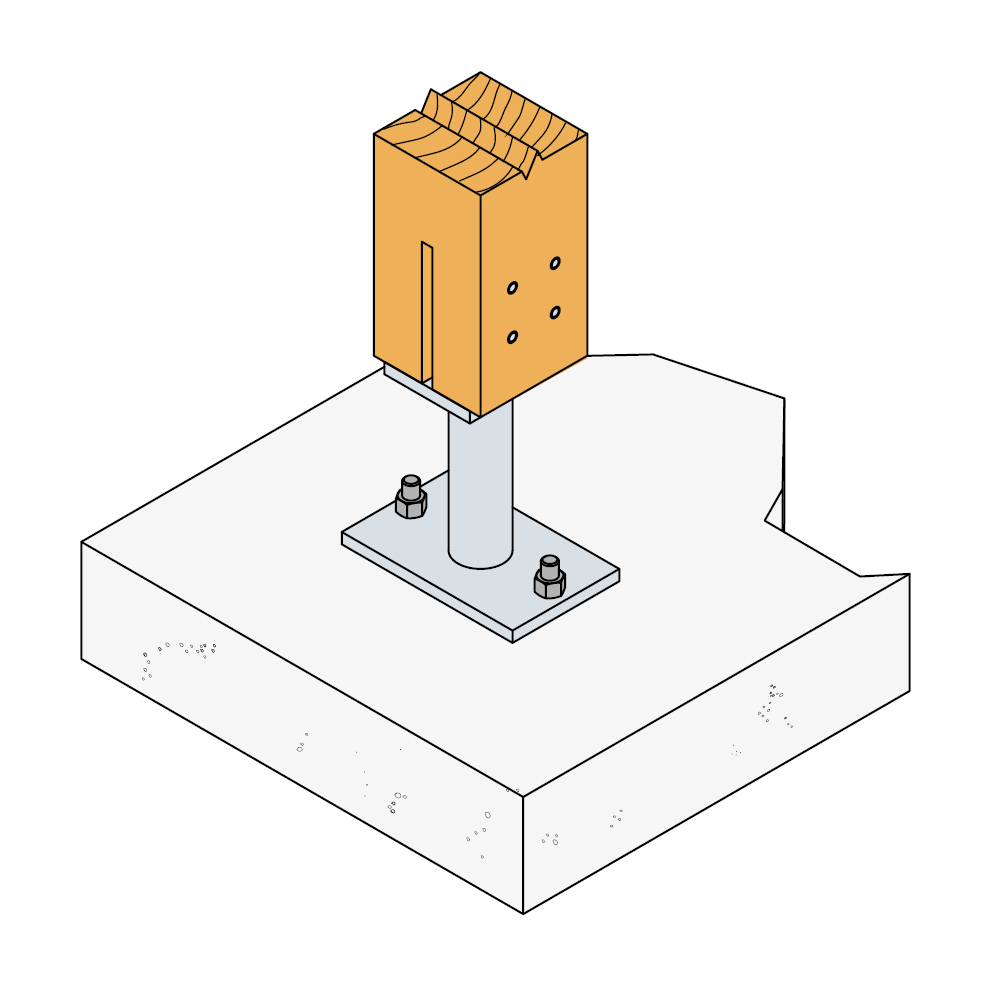

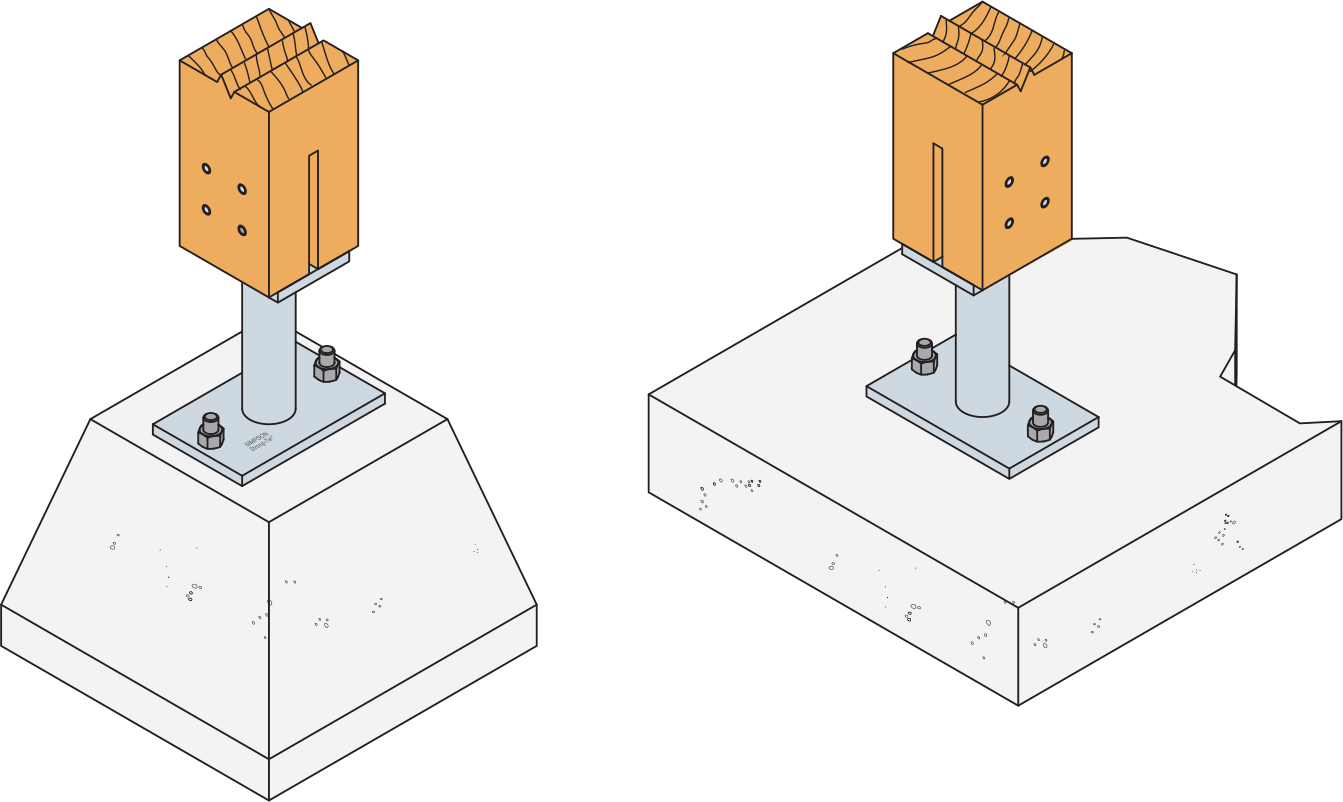

Mocowanie podstaw do betonu:
Kotwiona mechanicznie (WA) ETA-07/0285 lub chemicznie (AT-HP) kotwami Simpson Strong-Tie

Montaż

Przyłuż część górną podstawy do słupa i zaznacz otwory do nawiercenia oraz głębokość nacięcią do osadzenia podstawy słupa.
Wywierć otwory o wyspecyfikowanej średnicy.
Natnij słup na wymaganą głębokość.
Ustal pozycje części dolnej podstawy we właściwym miejscu i zaznaczyć miejsce nawiercania.
Wywierć otwory o wymaganej średnicy.
Przed przystąpieniem do mocowania należy usunąć zwierciny z wywierconych otworów.
Użyć kotwy chemicznej lub kotwy rozporowej mocując je w wywierconych otworach.
Przymocuj podstawę słupa do podłoża.
Wsuń belkę na podstawę słupa i wbij wszystkie sworznie STD Ø12 w otwory
