PU

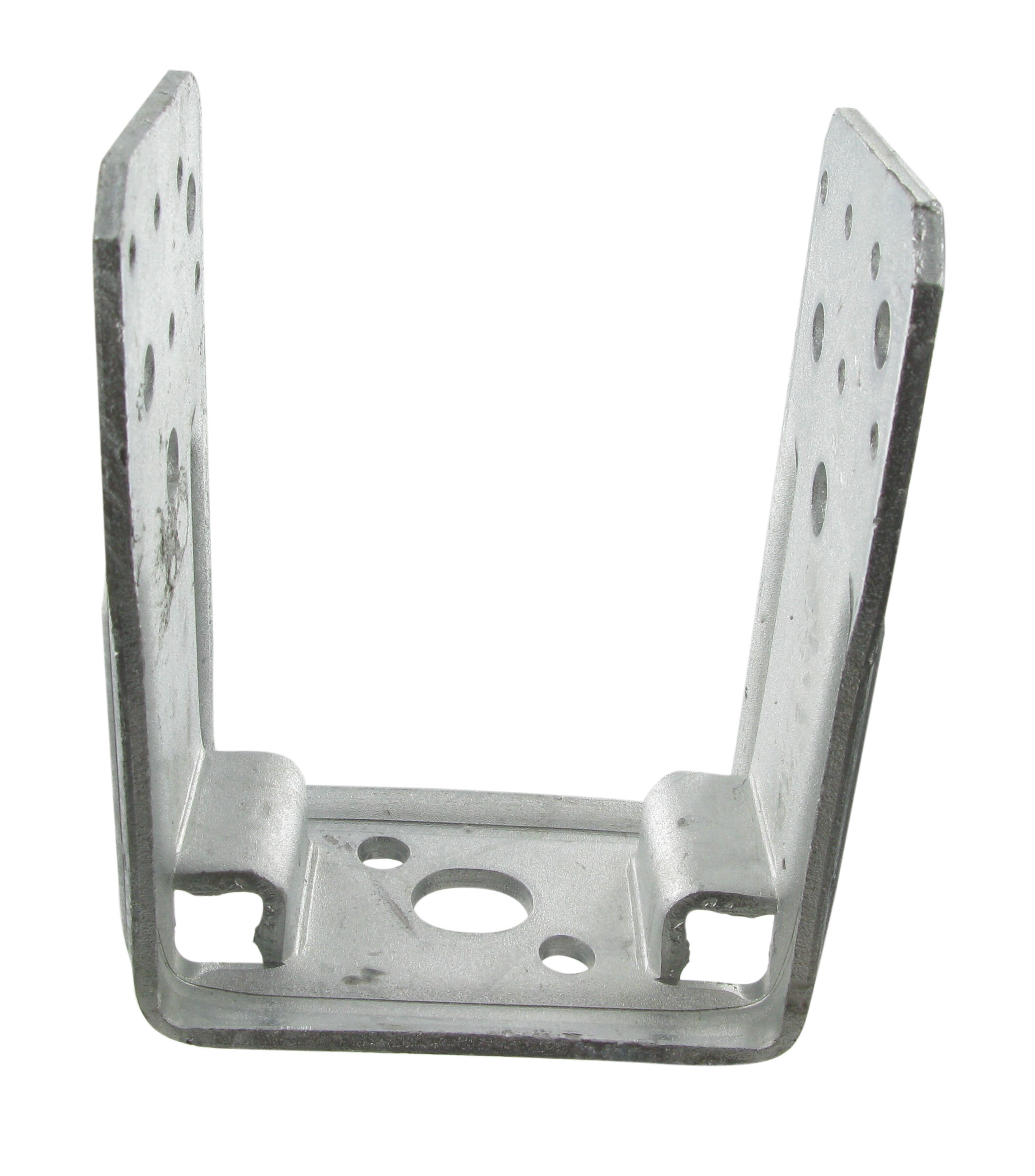

Podstawa słupa

Prosta podstawa słupa typ U montowana bezpośrednio do podłoża. Zapewnia właściwą dylatację pomiędzy drewnem a podłożem tworząc szczelinę zabezpieczającą drewno przed wilgocią.

Oznaczenie CE
ETA
Klasa użytkowania 3
Ocynkowane ogniowo 50 µm
Środowisko zewnętrzne

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali:
Stal ocynkowana ogniowo metodą Sendzimira S235JR
Grubość blachy 4,0 mm
Ochrona antykorozyjna:
Cynkowana ogniowo metodą zanurzeniową grubość warstwy cynku (55 µm)

Zalety

  • Prosty montaż do podłoża
  • Obliczone statycznie

Zastosowanie

Połączenie

Słup - Beton
Element główny:
​- beton

Element drugorzędny:
- drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Zastosowanie

  • Stosowane w konstrukcjach drewnianych oraz zadaszeniach, pergolach, altanach czy tarasach.

Dane techniczne

Wymiary

Wymiary złącza

Referencje Wymiary i otwory [mm] Holes
A B C F t Płyty boczne Otwory w dolnej płytce
Gwoździe / Wkręty Śruby Ø9 17x20
PU70-B7170131244104-1
PU80-B8170126244104-1
PU90-B917013124410421
PU100-B1017012624410421
PU120-B1217011624410421
PU140-B1417010624410421

Nośność charakterystyczna - pełne gwoździowanie

Referencje Łączniki Nośności charakterystyczna - Drewno kl. C24 [kN]
Do słupa Do betonu R1.k R2.k
szt. Typ szt. Typ
PU70-BnCNA4,0x l1Ø16min (19.1 ; n x Rlat.k)min (n x Rlat.k ; 14.1/kmod)
PU80-BnCNA4,0x l1Ø16min (19.1 ; n x Rlat.k)min (n x Rlat.k ; 11.7/kmod)
PU90-BnCNA4,0x l1Ø16min (19.1 ; n x Rlat.k)min (n x Rlat.k ; 10.0/kmod)
PU100-BnCNA4,0x l1Ø16min (19.1 ; n x Rlat.k)min (n x Rlat.k ; 8.76/kmod)
PU120-BnCNA4,0x l1Ø16min (19.1 ; n x Rlat.k)min (n x Rlat.k ; 6.99/kmod)
PU140-BnCNA4,0x l1Ø16min (19.1 ; n x Rlat.k)min (n x Rlat.k ; 5.82/kmod)

Rlat.k =nośnosć charakterystyczna na ścicnanie dla zastosowanych gwoździ CNA

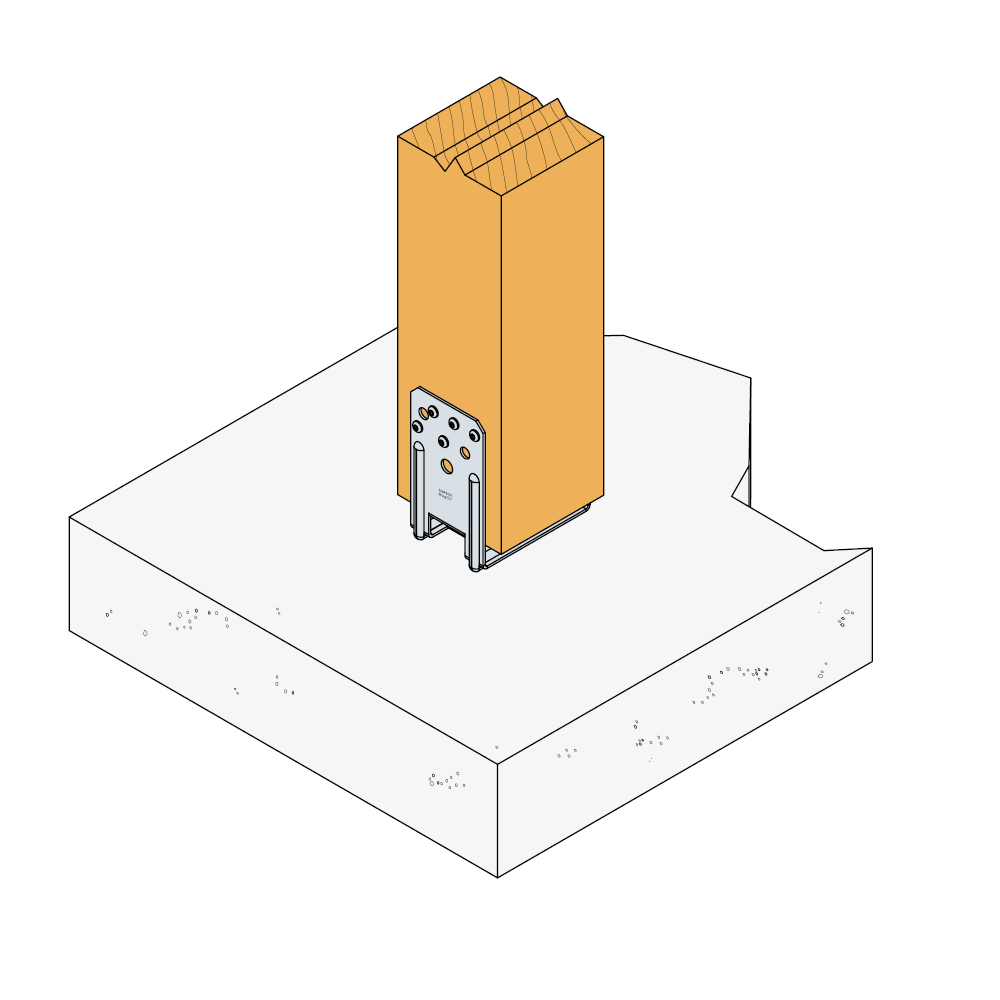

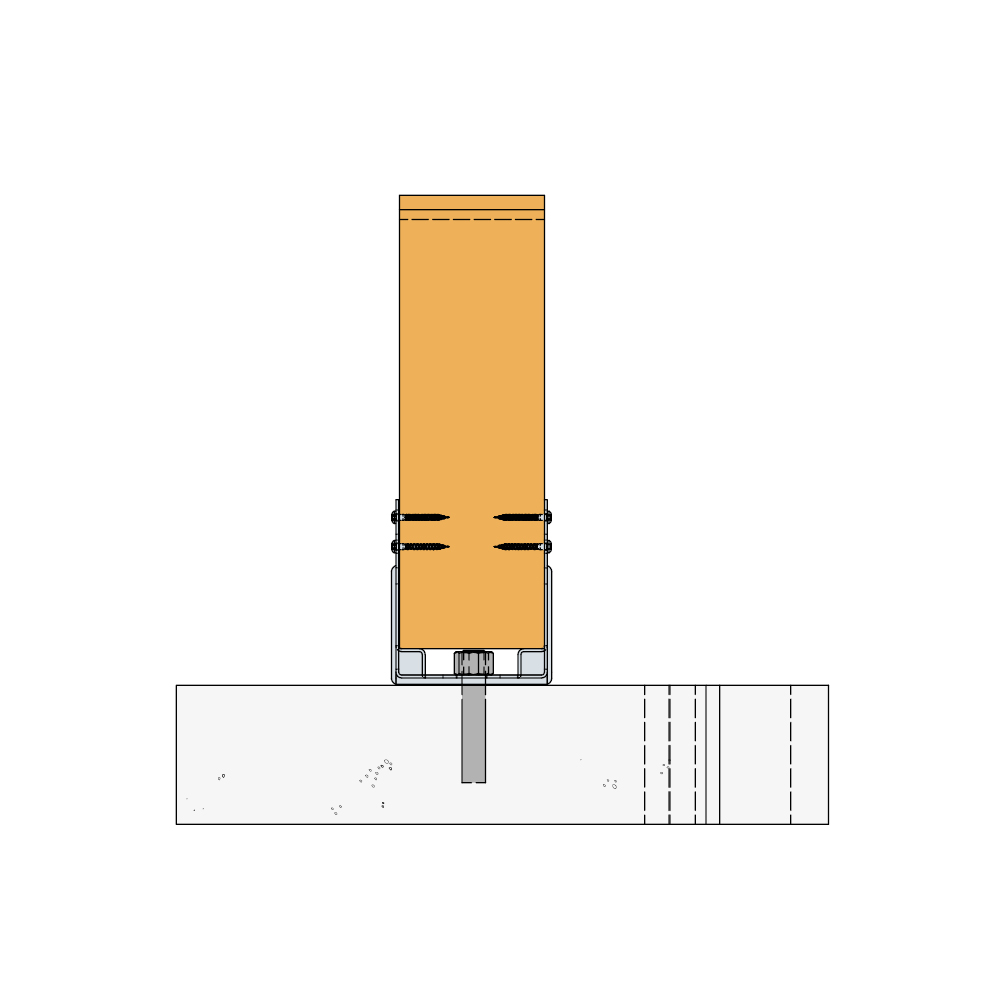

Instalacja

Montaż

Mocowanie i Montaż

Mocowanie podstawy do drewna:
Mocowanie  za pomocą gwoździ systemowych CNA 4,0. Dla wzmocnienia połączenia można zastosować wkręty ciesielskie Ø12.

Mocowanie podstaw do betonu:
Kotwy rozporowe WA M10-78/5 lub kotwy chemiczne AT-HP z prętem gwintowanym LMAS M10-120/25

  1. ​Ustalić pozycje podstawy we właściwym miejscu i zaznaczyć miejsce nawiercania.
  2. Wywierć otwory o wymaganej średnicy​.
  3. Usunąć zwierciny z wywierconych otworów.
  4. Użyć kotwy chemicznej lub kotwy rozporowej mocując je w wywierconym otworze.
  5. Ustawić słup na podstawie i połączyć za pomocą gwoździ systemowych CNA.
  6. Dla wzmocnienia połączenie dodatkowo można wkręcić śruby ciesielskie Ø8 i Ø10.




Aprobaty i Deklaracje

Deklaracja Właściwości Użytkowych (DoP)

Aprobaty Techniczne (ETA)
