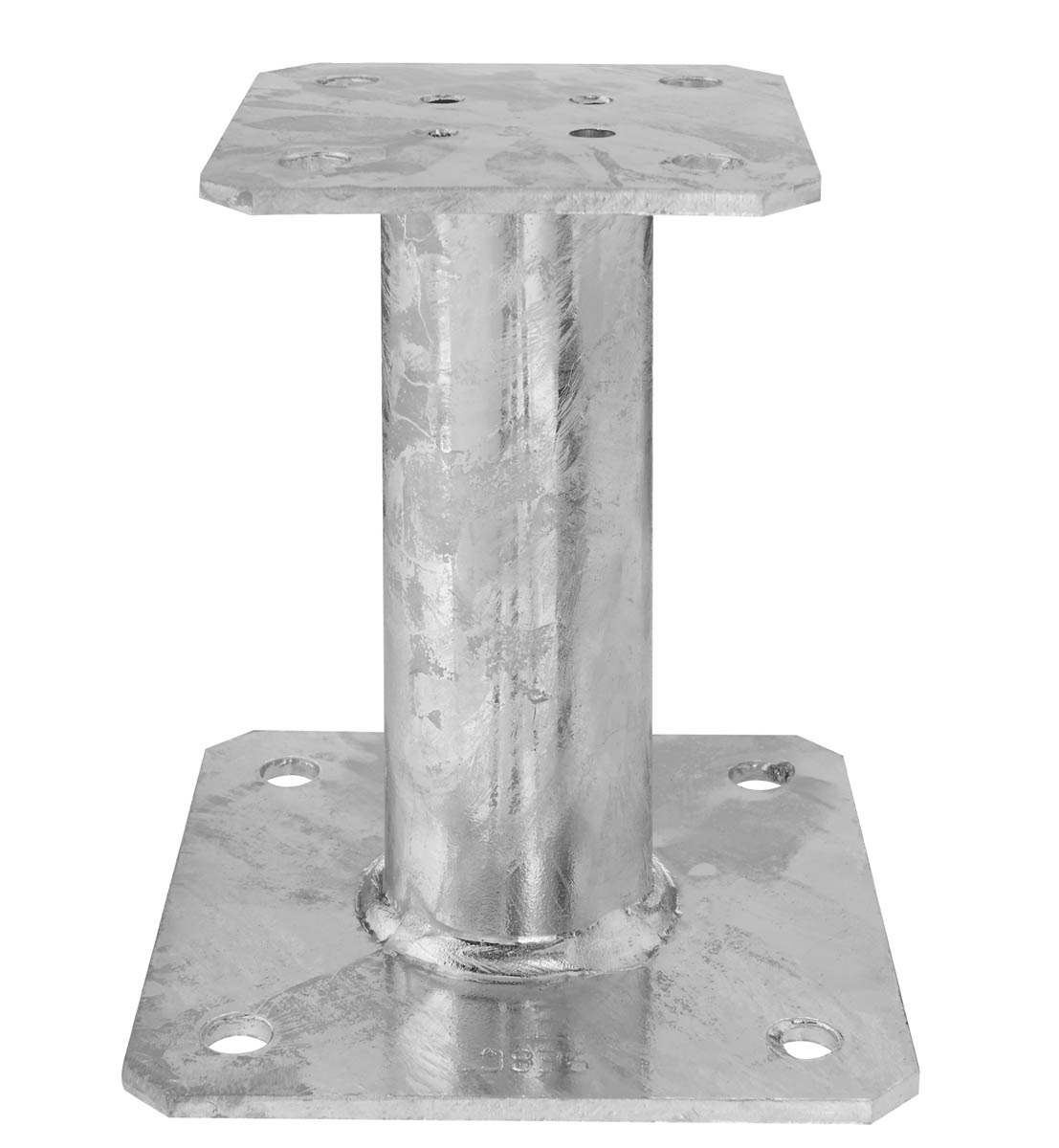

PPA

Podstaw słupa

Podstawa słupa do zakotwienia w gotowym fundamencie. Zaprojektowana do przenoszenia wyłączenie obciążeń pionowych.

Karta techniczna
Oznaczenie CE
Oznaczenie CE
ETA
ETA
EPD
EPD
Środowisko zewnętrzne
Środowisko zewnętrzne
Ocynkowane ogniowo 50 µm
Ocynkowane ogniowo 50 µm
Klasa użytkowania 3
Klasa użytkowania 3

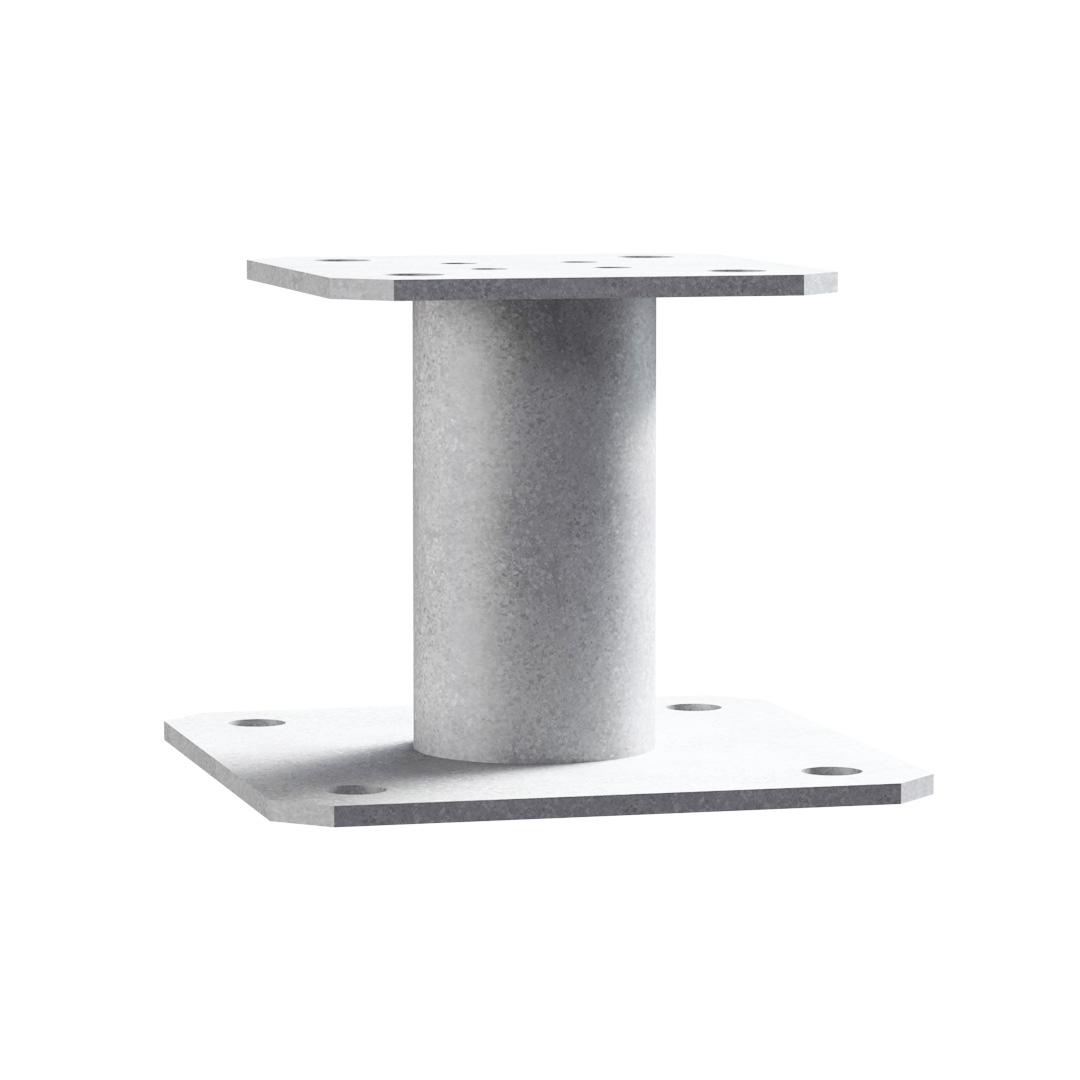

PPA main image

Szczegóły produktu

Obrazy

Montaż podstawy słupa PPA

Właściwości

Materiał

Gatunek Stali:
Stal ocynkowana S235JR
Grubość blachy 4,0 mm
Ochrona antykorozyjna:
Ocynkowane ogniowo metodą zanurzeniową grubość warstwy cynku (55 µm)

Zalety

  • Prosty montaż do podłoża
  • Obliczone statycznie​
  • ​Obciążenia pionowe i poziome
  • ​Mocne i stabile połączenie

Zastosowanie

Połączenie

Słup - Beton
Element główny:
- beton

Element drugorzędny:
​- drewno lite, drewno kompozytowe, drewno klejone warstwowo

Zastosowanie

Podstawy słupów PPA mogą być stosowane w drewnianej konstrukcji architektury ogrodowej, zadaszeniach, pergolach, altanach czy tarasach.

Dane techniczne

Wymiary produktu

Wymiary

Wymiary produktu
Wymiary produktu
Numer referencyjnyWymiary
Wymiary złącza[mm]Otwory w płytce górnejOtwory w płytce dolnejOther
A[mm]B[mm]D[mm]E[mm]F[mm]G[mm]t[mm]OkrągłeOkrągłe Waga[kg]
Ø12[mm]Ø12[mm]
PPA10010010013013010048.34441.1
PPA15010010013013015048.34441.3

Nośności charakterystyczne - połączenie słup / beton

Wymiary

Nośności charakterystyczne - połączenie słup / beton
Nośności charakterystyczne - połączenie słup / beton
Numer referencyjnyPost base capacity
Nośności dla połączenia belka - beton
ŁącznikiCharacteristic capacities - Timber C24[kN]
Do słupaDo betonuR₁,ₖ
szt.Typszt.Typ
PPA1004Ø10x804.0Ø10*78.5 / kmod^0.4
PPA1504Ø10x804.0Ø10*78.5 / kmod^0.4

* Zapoznaj się z systemem zakotwień Simpson Strong-Tie. Typowymi rozwiązaniami kotew są WA, BOAXII, AT-HP, SET-XP, w zależności od rodzaju betonu, odległości i odległości krawędzi.

Instalacja

Montaż

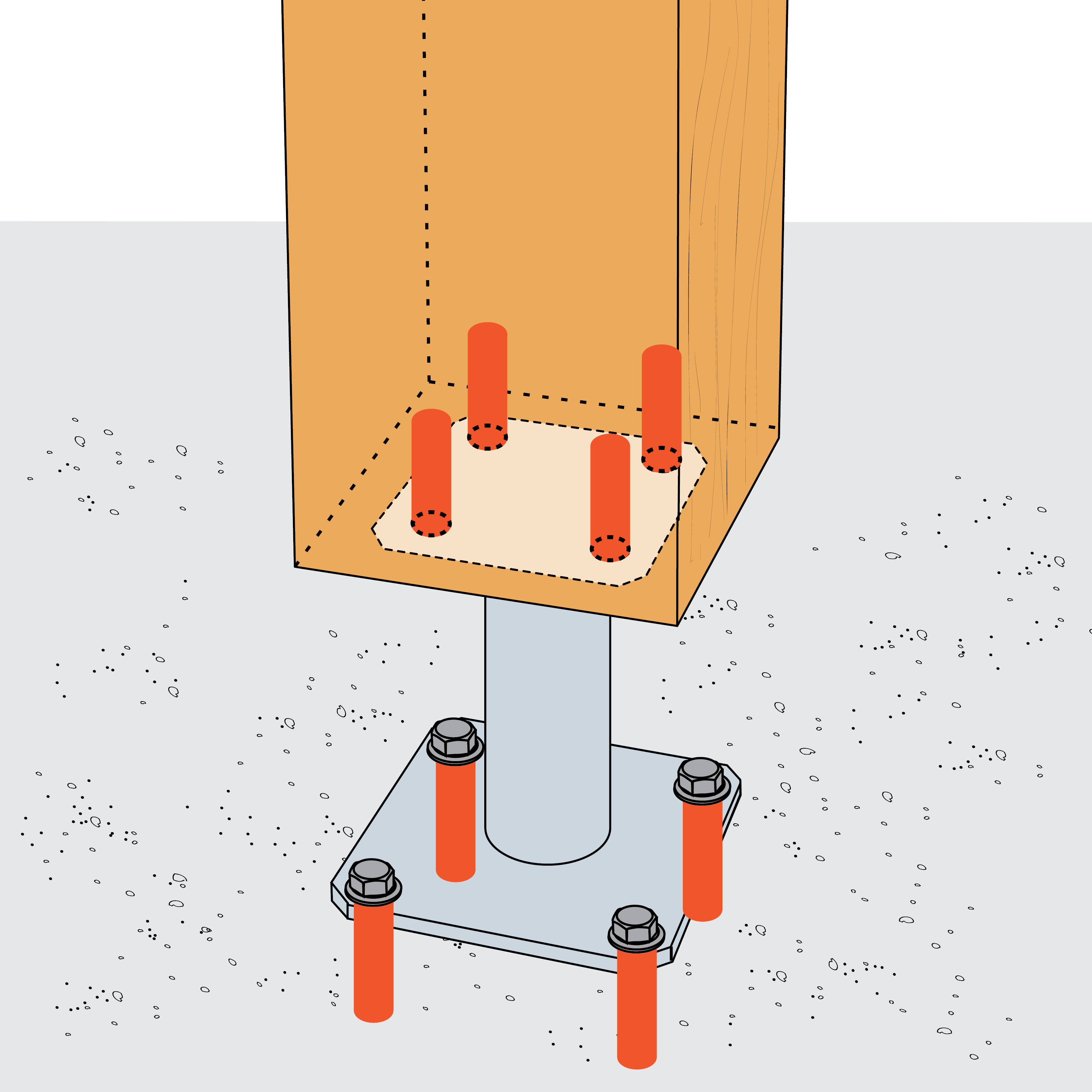

Mocowanie

Mocowanie podstawy do drewna:
Mocowanie następuje za pomocą śrub ciesielskich SSH Ø10 x 80
Mocowanie podstaw do betonu:
Kotwy rozporowe FM753 EVO lub kotwy chemiczne AT-HP z prętem gwintowanym LMAS

Montaż

  1. Ustawić podstawę słupa w miejscu jej potencjalnego montażu i zaznacz otwory do nawiercenia.
  2. Wywierć otwory o wymaganej średnicy​.
  3. Przed przystąpieniem do mocowania należy usunąć zwierciny z wywierconych otworów.​
  4. Użyć kotwy chemicznej lub kotwy rozporowej mocując ją w wywierconych otworach.​
  5. Część górną podstawy przymocować do słupa za pomocą śrub ciesielskich po uprzednim nawierceniu otworów pod śruby.
  6. Przymocować gotowe połączenie do betonowego podłoża.
PPA montage.jpg
Montaż podstawy słupa PPA
Post Base stage 4

Aprobaty i Deklaracje

Deklaracja właściwości użytkowych (DoP)

pl-dop-e07-0285-07.pdf
Brak dostępnej historii

Europejska ocena techniczna (ETA)

eta-07-0285-2021-12-09.pdf
Brak dostępnej historii

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Produkty powiązane

Biblioteka CAD i BIM

2D

PPA100

PPA150

3D

PPA100

PPA150

3D Uproszczone

PPA100

PPA150

Układ gwoździowania

PPA100

Pakiety ZIP
