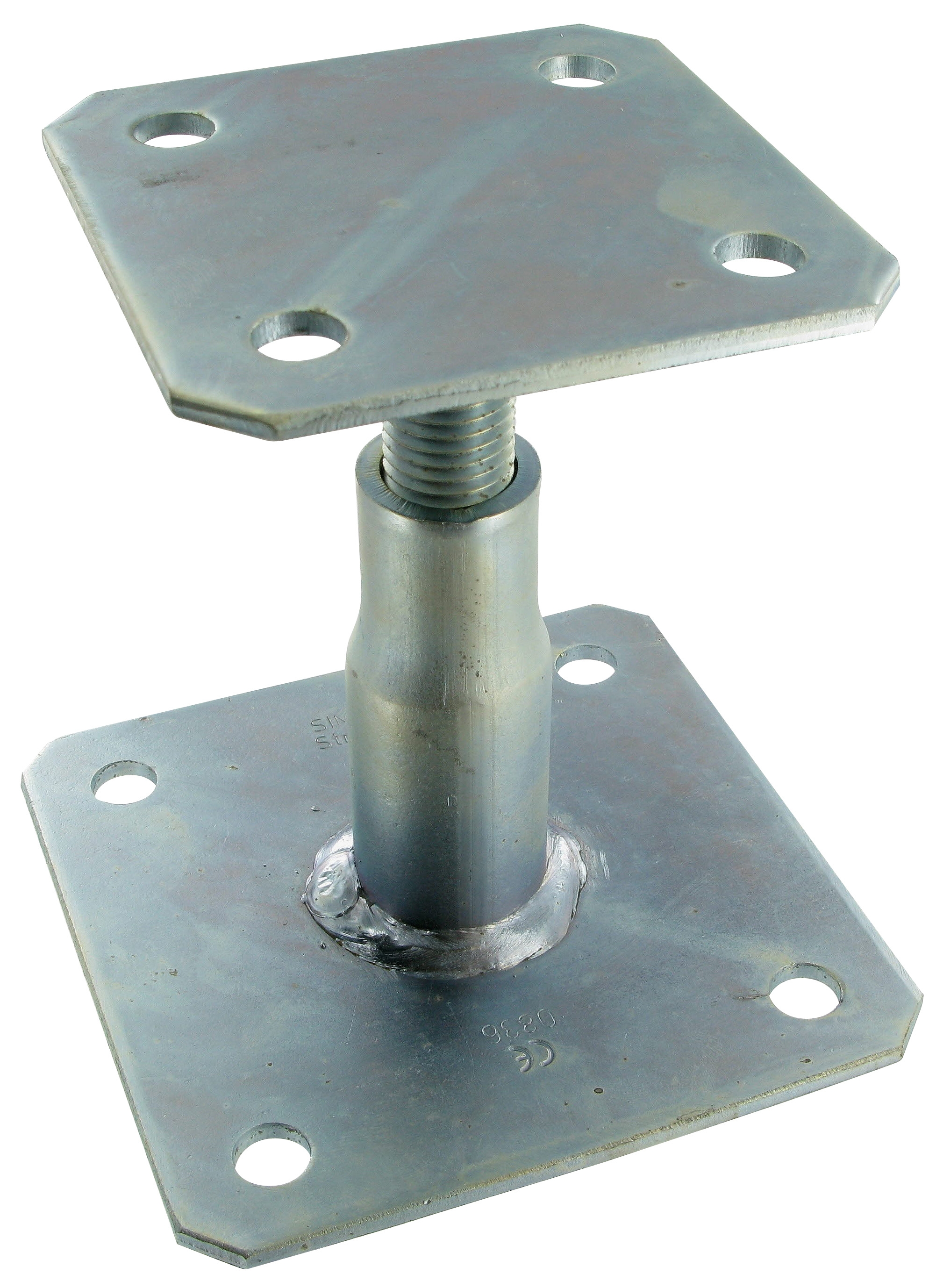

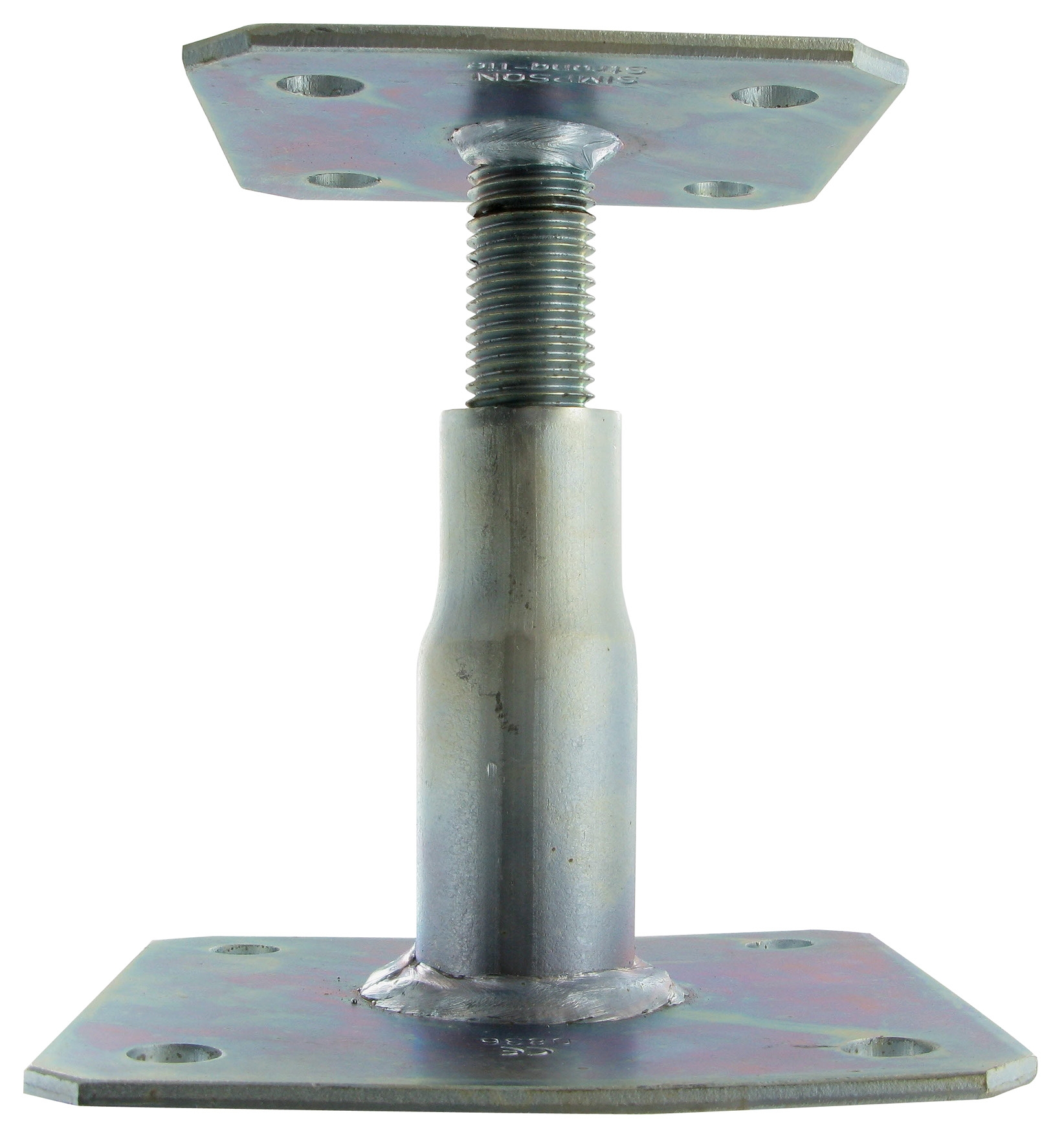

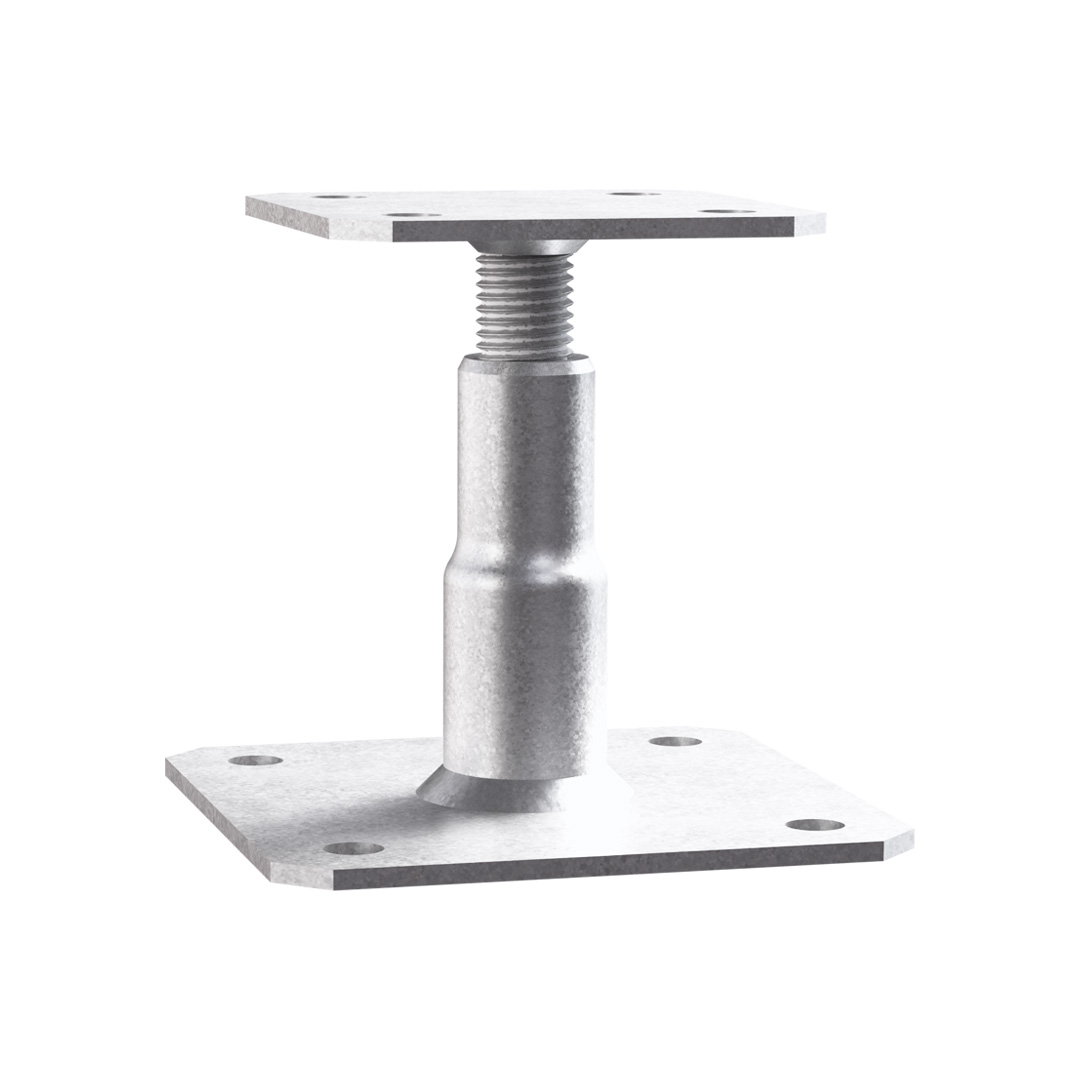

Ochrona antykorozyjna: ZN25/A zgodnie z EN 12329:2000
Zalety
Prosty montaż
Regulacja wysokości
Trwałe i stabile połączenie
Zastosowanie
Połączenie
Element główny:beton
Element drugorzędny:drewno lite, drewno kompozytowe, drewno klejone warstwowo
Obszar zastosowań
Stosowane w konstrukcjach drewnianych oraz zadaszeniach, pergolach, altanach czy tarasach i wszędzie tam gdzie niezbędne jest dostosowanie wysokości podparcia słupa.
Dane techniczne
Wymiary
Wymiary złącza
Referencje
Wymiary złącza [mm]
Otwory w płytce górnej
Otwory w płytce dolnej
A
B
D
E
F
G
t
Ø12
Ø12
APB100/150
100
100
130
130
100-150
20
4
4
4
Nośności
Referencje
Łączniki
Nośność charakterystyczna - Drewno kl C24 [kN]
Do słupa
Do betonu
R1,k
szt.
Typ
szt.
Typ
APB100/150
4
Ø10
4
Ø10 **
58/kmod^0,5
* Publikowana nośność charakterystyczna jest oparta na obciązeniach średniotrwałych i klasie użytkowania 3 zgodnie z EC5 (EN 1995). Dla innych klas trwania obciążeń i klasy użytkowania , sprawdź ETA, aby uzyskać dokładniejsze nośności.
** Zapoznaj się z zakotwieniami Simpson Strong-Tie aby dobrać odpowiednie kotwy. Typowymi rozwiązaniami kotwiącymi są BOAXII, SET-XP, WA, AT-HP, w zależności od rodzaju betonu, rozstawu i odległości krawędzi.
Instalacja
Montaż
Montaż

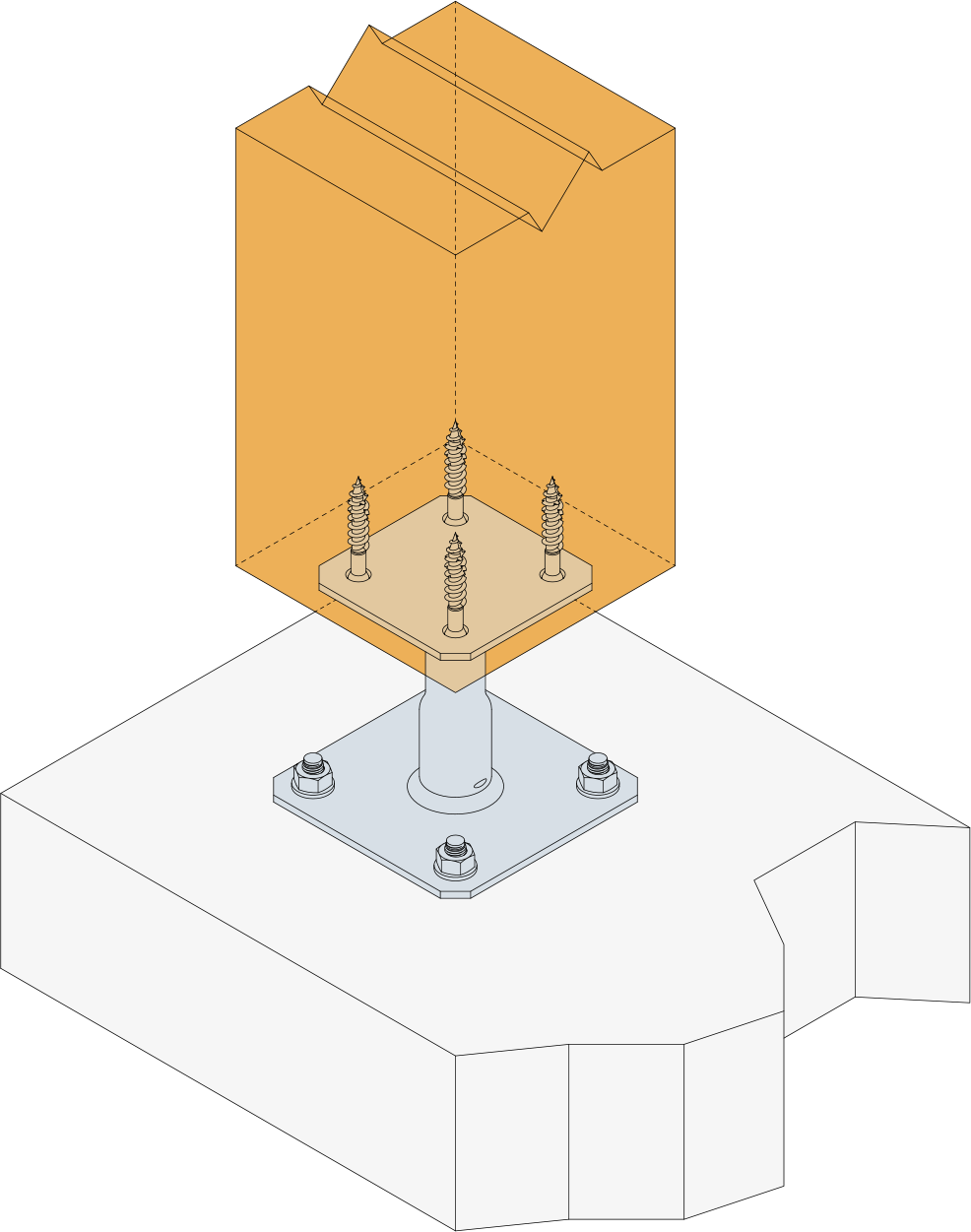

Część górną podstawy należy rozkręcić i przymocować do słupa
Mocować za pomocą śrub ciesielskich po uprzendnim nawierceniu otworów pod śruby
Ustalić pozycje części dolnej podstawy we właściwym miejscu i zaznaczyć miejsce nawiercania
Wywierć otwory o wymaganej średnicy
Przed przystąpieniem do mocowania należy usunąć zwierciny z wywierconych otworów
Użyć kotwy chemicznej lub kotwy rozporowej mocując je w wywierconych otworach
Połączyć część dolną podstawy z już przykręcona do słupa częścią górną skręcając ją maksymalnie do końca
Przymocować gotowe połączenie do betonowego podłoża
UWAGA: maksymalny zalecany przekrój słupa drewnianego wynosi 200 x 200 mm
