Złącze kątowe wzmocnione Classic

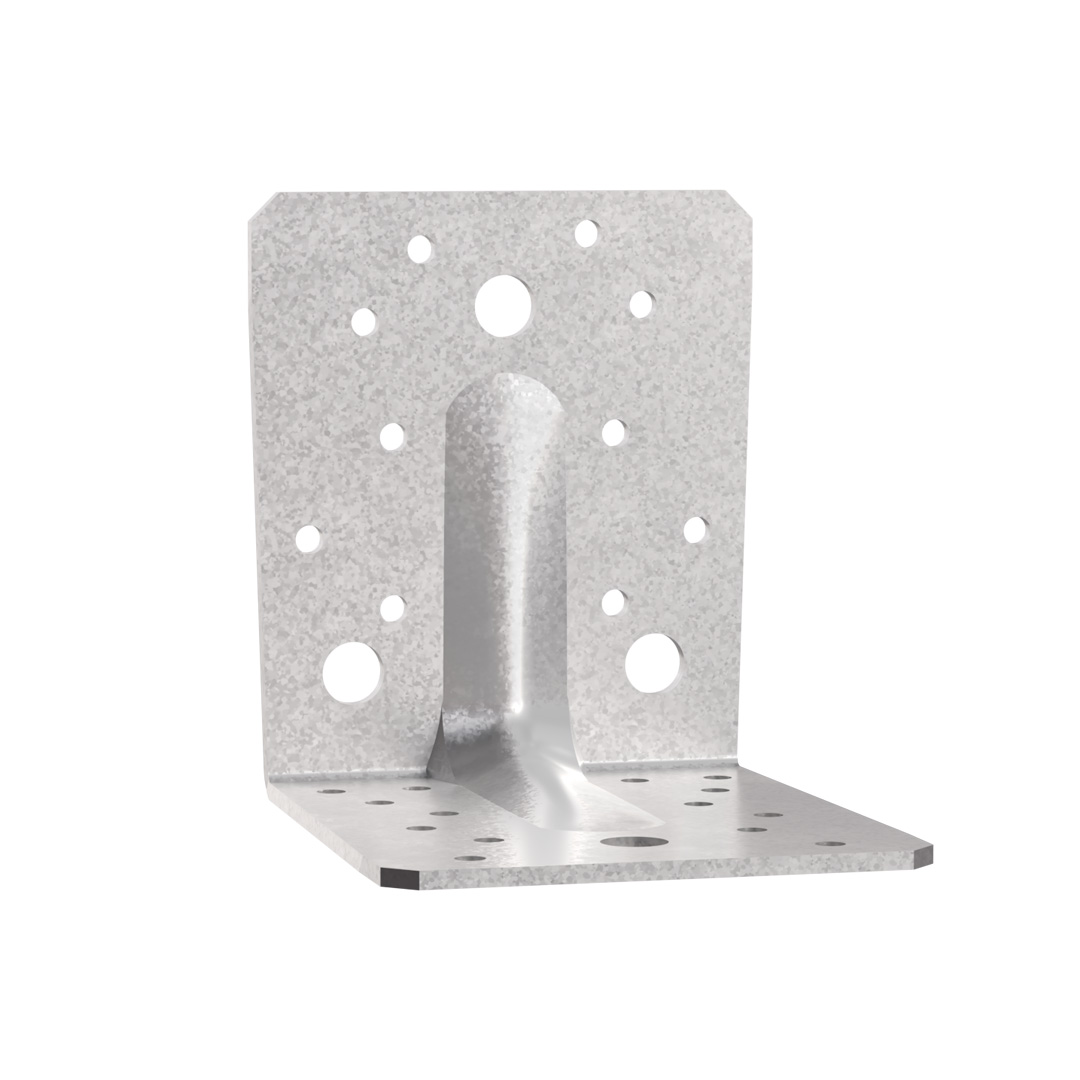

Kątowniki z klasycznej serii ABR classic są najpopularniejszymi złączami kątowymi na rynku. Złącza kątowe ABR ze wzmocnieniem osiągają dużą sztywność i wytrzymałość dzięki wytłoczonym żebrom. Dzięki układowi otworów na gwoździe kątowniki ABR uzyskują nie tylko duże nośności na siły ścinające, ale także na siły podrywające.

Karta techniczna

Oznaczenie CE

ETA

Środowisko wewnętrzne

EPD

Stal ocynkowana ogniowo metodą Sendzimira

Klasa użytkowania 2

Oprogramowanie Connector Selector

ABR_01_SSTBP_homepage_LV_en

ABR_01_SSTBP_homepage_CZ_cs

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali: Stal S250GD
Ochrona antykorozyjna: Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Cechy produktu

Obliczone statycznie
Gwoździowanie pełne lub częściowe
Uniwersalna perforacja umożliwia mocowania kątownika do drewna i betonu

Zastosowanie

Połączenie

Element główny: drewno lite, drewno kompozytowe, drewno klejone warstwowo, beton.
Element drugorzędny: drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Obszar zastosowań

Połączenia krokwi z murłatą lub betonowym wieńcem.
Mocowanie elementów drewnianych do betonu.
Połączenie słupa drewnianego z belką.
Wszystkie inne elementy konstrukcyjne gdzie konieczne jest uzyskanie wysokiej nośności połączenia.

Dane techniczne

Wymiary złącza

Wymiary

Numer referencyjny	Wymiary
	Other	Wymiary złącza[mm]				Otwory ramię A[mm]					Otwory ramię B[mm]
	Waga[kg]	A[mm]	B[mm]	C[mm]	Grubość[mm]	Okrągłe				Obround	Okrągłe
	Waga[kg]	A[mm]	B[mm]	C[mm]	Grubość[mm]	Ø5[mm]	Ø8.5[mm]	LIczba[mm]	Ø13	Ø13x40	Ø5[mm]	Ø8.5[mm]	LIczba[mm]	Ø13[mm]

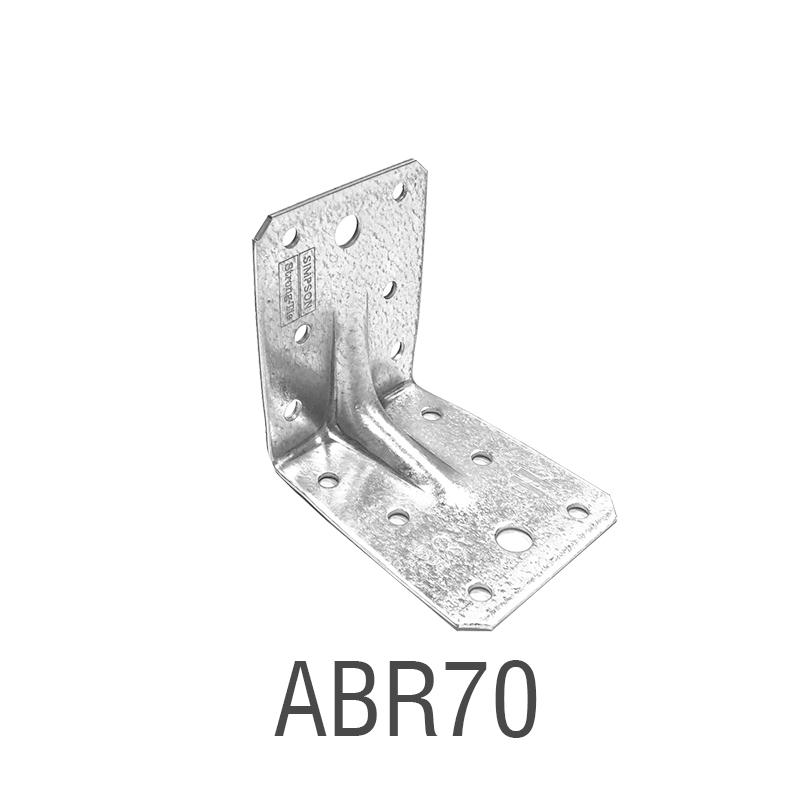

ABR70	0.11	70	70	55	2	6	1	-	-	-	6	1	-	-

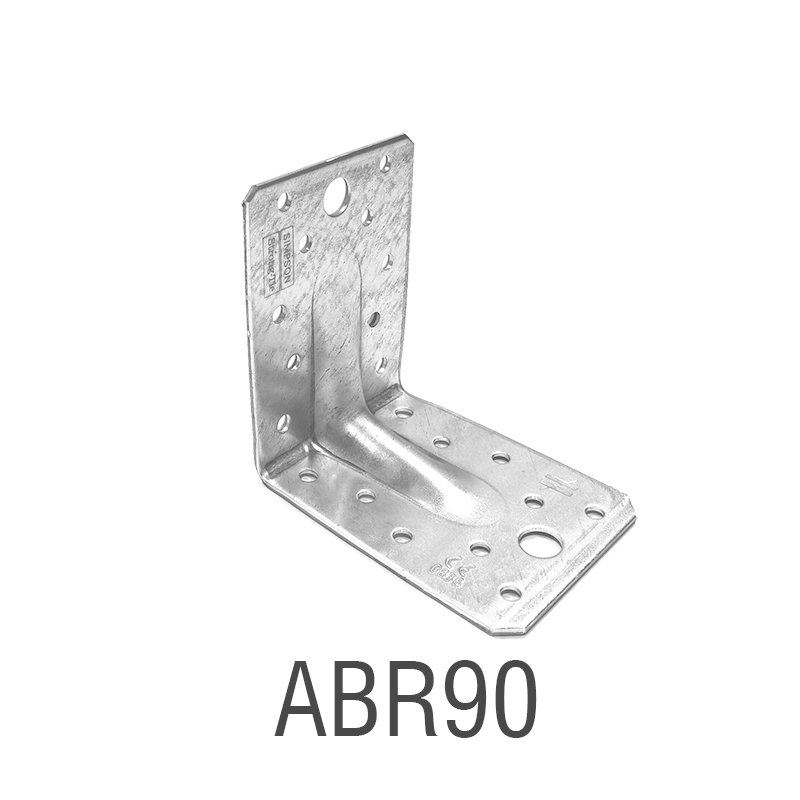

ABR90	0.21	90	90	65	2.5	10	-	1	-	-	10	-	1	-

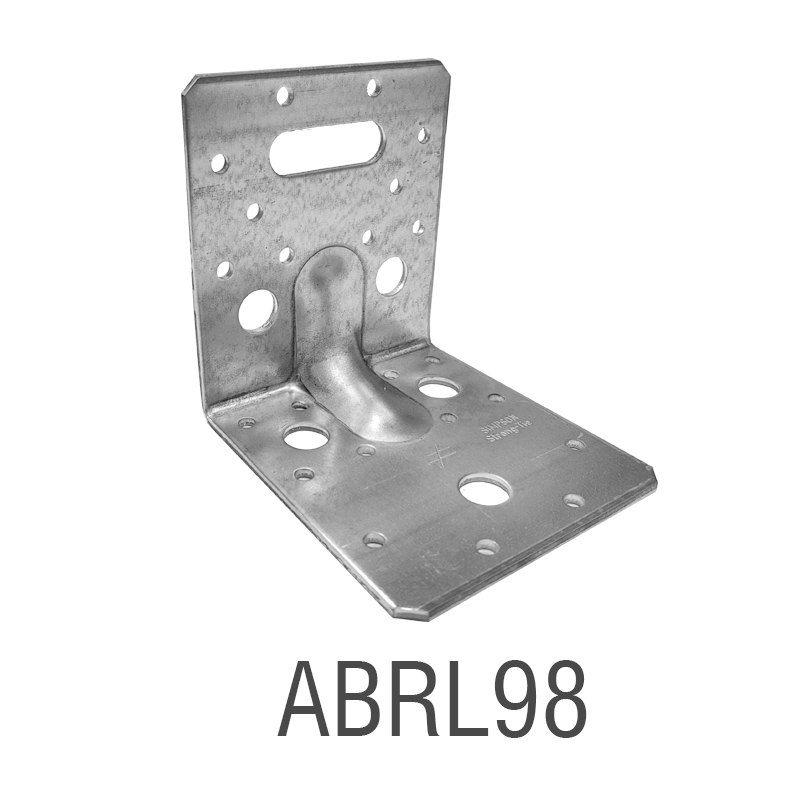

ABRL98	0.38	98	98	88	3	10	-	-	-	-	12	-	-	-

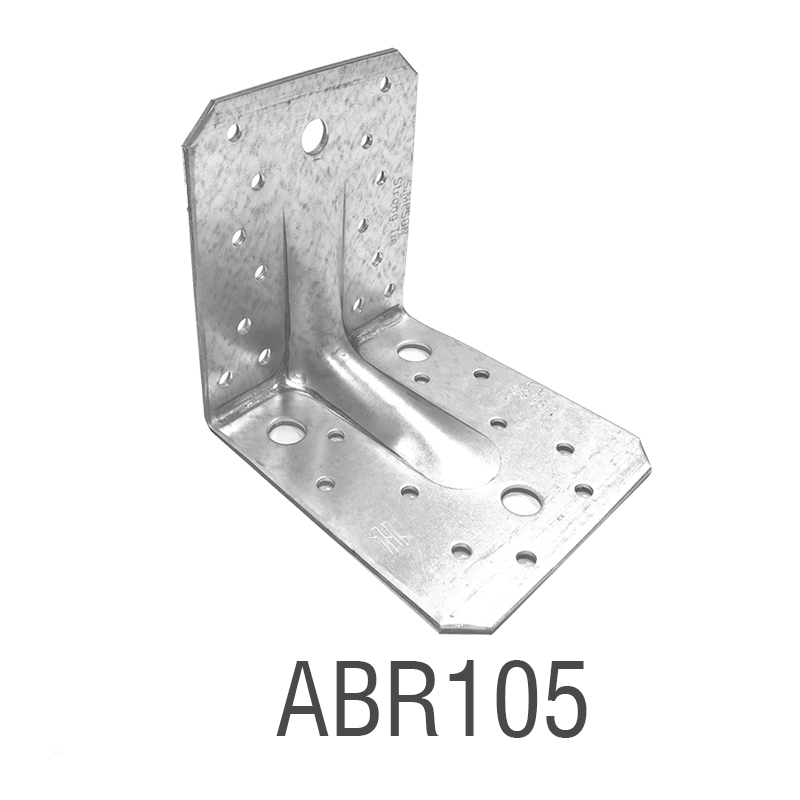

ABR105	0.4	105	105	90	3	10	-	3	-	-	14	-	1	-

Połączenie belka / belka - Para kątowników w połączeniu / gwoździowanie pełne

Wymiary

Numer referencyjny	Angle bracket capacity
	Nośności dla połączenia belka - belka / gwoździowanie pełne
	Łączniki		Nośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie[kN]
	Ramię A	Ramię B	R₁,ₖ			R2,k = R3,k			R4,k = R5,k(1)
	szt.	szt.	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60
ABR70	4.0	6.0	5.34	7.11	8.89	5	6.89	7.33	3,0 / kmod^0,5	-	-
ABR90	8.0	10.0	7.87	10.66	13.32	9.21	11.07	11.78	8,1 / kmod^0,85	-	9,1 / kmod^0,75
ABRL98	10.0	12.0	11.8	15.7	19.7	13.7	17.5	19.8	13.3	13.7	14
ABR105	10.0	14.0	10.78	14.33	17.91	14.57	19.01	20.22	12,9 / kmod^0,5	-	14,5 / kmod^0,75

* b = 75 mm and e = 130 mm

Połączenie belka / belka - Para kątowników w połączeniu / gwoździowanie częściowe

Wymiary

Numer referencyjny	Angle bracket capacity
	Nośności dla połączenia belka - belka / gwoździowanie częściowe
	Łączniki		Nośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie[kN]
	Ramię A	Ramię B	R₁,ₖ			R2,k = R3,k			R4,k = R5,k(1)
	szt.	szt.	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60
ABR70	4.0	4.0	2,92 / kmod^0,25	3.9	4.87	4.88	6.48	6.89	2,1 / kmod^0,75	-	2,8 / kmod^0,4
ABR90	4.0	6.0	5.34	7.11	8.89	5.68	6.9	7.34	7 / kmod^0,4	-	8,5 / kmod^0,75
ABRL98	4.0	6.0	7	9	10.8	6.9	8.8	9.7	11.6	13.1	13.3
ABR105	6.0	6.0	5.87	7.91	9.89	7.67	10.97	11.67	9 / kmod^0,4	-	12,5 / kmod^0,4

Aby otrzymać wartości wytrzymałości dla pojedynczego kątownika, wartości z powyższej tabeli należy podzielić przez dwa, pod warunkiem, że podparta belka jest zablokowana przed obrotem. Proszę zapoznać się z naszą ETA-06/0106, jeśli belka może się swobodnie obracać.

Połączenie belka / beton - Para kątowników na połączenie

Wymiary

Numer referencyjny	Angle bracket capacity
	Nośności dla połączenia belka - beton
	Łączniki				Nośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie[kN]
	Ramię A		Ramię B		R₁,ₖ			R2,k = R3,k
	szt.	Typ	szt.	Typ	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60
ABR105	10	CNA	1	Ø10	min(4,88; 7,7 / kmod)	min(6,48; 7,7 / kmod)	min(8,08; 7,7 / kmod)	2.68	3.55	4.37

Zapoznaj się z systemem zakotwień Simpson Strong-Tie dla odpowiednich kotew. Typowymi rozwiązaniami kotwiącymi są BOAXII, SET-XP, WA, AT-HP, w zależności od rodzaju betonu, odległości i odległości krawędzi.

Połączenie belka / belka para kątowników na połączenie

Wymiary

Numer referencyjny	Angle bracket capacity
	Połączenie belka-belka za pomocą wkrętów Ø10
	Łączniki				Nośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie[kN]
	Ramię A		Ramię B		R₁,ₖ		R2,k = R3,k
	Ilość	typ	Ilość	typ	SSH10x40	SSH10x80	SSH10x40	SSH10x80
ABR105	1.0	SSH	3.0	SSH	6.3	12.2	5.7	9.9

Połączenie belka / beton wkrętami Ø10 - dwa złącza na połączenie

Numer referencyjny	Angle bracket capacity
	Połączenie belka / beton wkrętami Ø10 - 2 złącza na połączenie
	Łączniki				Characteristic capacities - Timber CLT - 2 angle brackets per connection[kN]
	Ramię A		Ramię B		R₁,ₖ		R2,k = R3,k
	Ilość	typ	Ilość	typ	SSH10.0x40	SSH10.0x80	SSH10.0x40	SSH10.0x80
ABR105	1.0	SSH	2.0	Ø10	7.5	13.8	6.9	13.7

Instalacja

Montaż

Mocowanie

Mocowanie do drewna:
Za pomocą gwoździ systemowych CNA 4.0 x 40 lub CNA 4.0 x 60, alternatywnie systemowych wkrętów CSA5.0 x ℓ.
Długość łączników określa katalog obliczeń statycznych lub zakładka tabela nośności.
Standardowymi łącznikami specyfikowanymi do uzyskania deklarowanej nośności złącza są gwoździe CNA. Dopuszczalne jest zastąpienie gwoździ CNA wkrętami CSA bez konieczności przeprowadzania dodatkowych obliczeń, jeżeli zmiana zostanie przeprowadzona zgodnie z poniższą tabelą.

CNA	CSA
3,1 x40	4,0 x 30
4,0 x 35	5,0 x 35
4,0 x 40	5,0 x 35
4,0 x 50	5,0 x 40
4,0 x 60	5,0 x 40
4,0 x 75	5,0 x 50
4,0 x 100	5,0 x 50

Mocowanie do betonu:
Łącząc element drewniany z betonowym, należy zastosować kotwy mechaniczne lub chemiczne Simpson Strong-Tie z wykorzystaniem prętów gwintowanych LMAS.

Montaż

Do drewna

Ustal właściwą pozycje złącza.
Przymocuj kątownik do elementu drewnianego zwracając uwagę na właściwy układ otworów w ramieniu kątownika.
Jeżeli nie wyspecyfikowano inaczej należy wypełnić wszystkie otwory w złączu mocowanym do murłaty.
Wsuń element drewniany tak, aby luźno oparł się na podstawie i za pomocą gwoździ CNA przymocuj złącze do drewna wypełniając wszystkie otwory.

Do betonu

Ustal właściwą pozycje złączy zwracając uwagę na właściwy układ otworów w ramieniu kątownika.
Odznacz otwory przykładając złącze kątowe do betonu.
Wywierć otwory o wymaganej średnicy.
Przed przystąpieniem do mocowania wieszaka belki należy usunąć zwierciny z wywierconych otworów. Dla kotew chemicznych dodatkowo przedmuchać.
Przymocować złącze za pomocą kotew mechanicznych lub chemicznych.
Wsuń krokiew lub wiązar pomiędzy kątowniki tak, aby luźno oparł się na podstawie i za pomocą gwoździ CNA przymocuj złącze do krokwi lub wiązara wypełniając wszystkie otwory.
