Złącze kątowe bez wzmocnienia

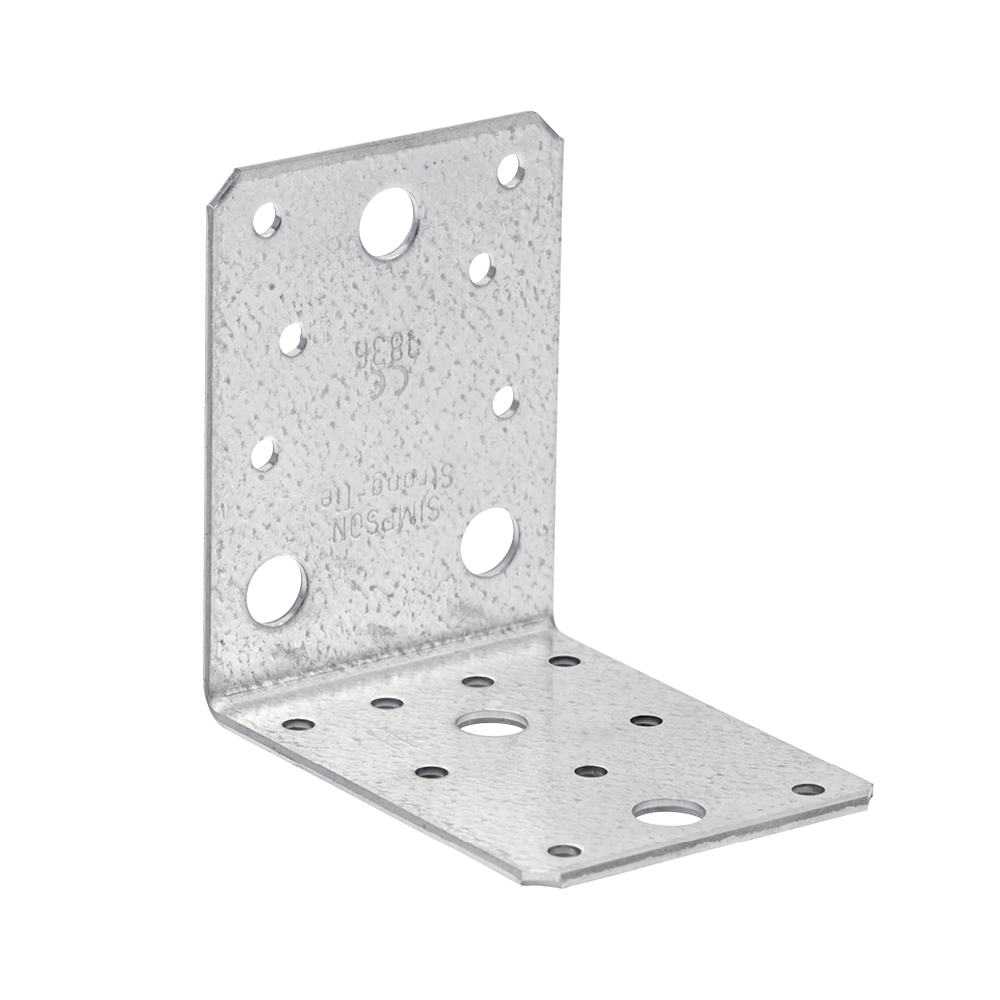

Kątownik serii AB gabarytowo odpowiadają kątownikom ABR. Złącza AB są najpopularniejszymi kątownikami bez wzmocnienia. Pomimo braku żebra wzmacniającego złącza serii AB zachowują bardzo duże nośności dzięki użyciu grubej blachy (AB105 – 3,0mm; AB90 – 2,5mm; AB70 – 2,0mm) i przedewszystkim zoptymalizowanej perforacji zarówno na gwoździe jaki i na kotwy.

Karta techniczna

Oznaczenie CE

ETA

Pełna indentyfikacja na etykiecie

Środowisko wewnętrzne

EPD

Stal ocynkowana ogniowo metodą Sendzimira

Klasa użytkowania 2

Oprogramowanie Connector Selector

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali: Stal S250GD
Ochrona antykorozyjna: Ocynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

Prosty montaż
Obliczone statycznie
Mocne i trwałe połączenia
Gwoździowanie pełne lub częściowe
Uniwersalna perforacja
Możliwość mocowania do drewna i betony

Zastosowanie

Połączenie

Element główny: drewno lite, drewno kompozytowe, drewno klejone warstwowo, beton.
Element drugorzędny: drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Obszar zastosowań

Stosuje się je w miejscach gdzie niemożliwe jest użycie złączy ze wzmocnieniem, które mogą kolidować z innymi elementami budynku. Dzięki temu znajdują zastosowanie w wielu połączeniach.

Połączenia krokwi z murłatą lub betonowym wieńcem.
Mocowanie elementów drewnianych do betonu.
Połączenie słupa drewnianego z belką
Wszystkie inne elementy konstrukcyjne gdzie konieczne jest uzyskanie wysokiej nośności połączenia.

Dane techniczne

Wymiary złącza

Wymiary

Numer referencyjny	Wymiary
	Other		Wymiary złącza[mm]				Otwory ramię A[mm]			Otwory ramię B[mm]
	Ilość w opk.	Waga[kg]	A[mm]	B[mm]	C[mm]	Grubość[mm]	Okrągłe			Okrągłe
	Ilość w opk.	Waga[kg]	A[mm]	B[mm]	C[mm]	Grubość[mm]	Ø5[mm]	Ø8.5[mm]	LIczba[mm]	Ø5[mm]	Ø8.5[mm]	LIczba[mm]
AB70	100.0	0.11	70	70	55	2	4	2	-	7	1	-
AB90	100.0	0.2	88	88	65	2.5	6	-	3	9	-	2
AB105	50.0	0.38	103	103	90	3	8	-	3	11	-	3

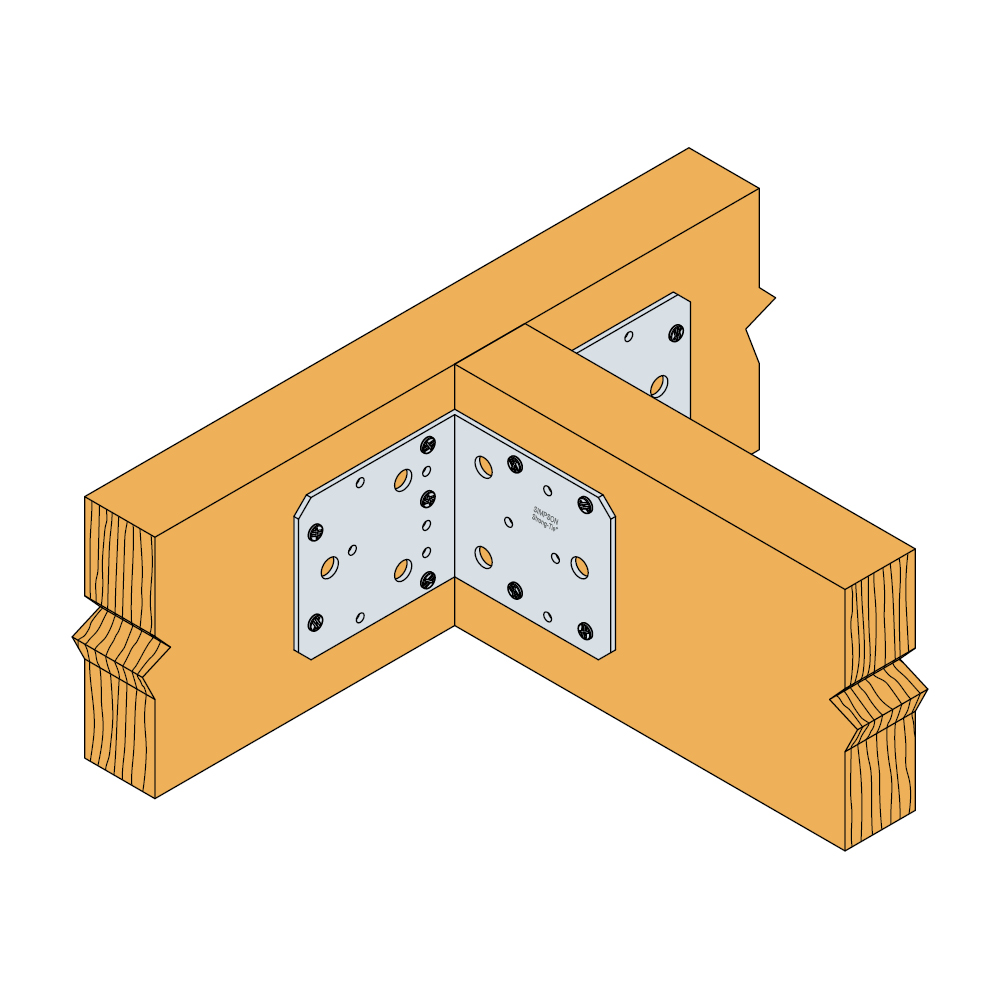

Połączenie belka-belka, pełne gwoździowanie - Para kątowników w połączeniu

Numer referencyjny	Angle bracket capacity
	Nośności dla połączenia belka / belka - gwoździowanie pełne
	Nośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie[kN]						Łączniki
	R₁,ₖ		R2,k = R3,k		R4,k = R5,k(1)		Ramię A	Ramię B
	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60	szt.	szt.
AB70	3.9/kmod^0.3	-	5.3	7.5	1.4/kmod^0.3	-	4.0	7.0
AB90	5.1/kmod^0.3	7.5/kmod^0.3, max: 6.9/kmod	7.1	10.4	1.9/kmod^0.3	2.5/kmod^0.5	6.0	9.0
AB105	8.5/kmod^0.3	12.7/kmod^0.3	13.3	18.1	3.3/kmod^0.3	4.7/kmod^0.3	8.0	11.0

Określając nośność obliczeniową należy uwzględnić współczynnik modyfikacyjny k_mod.
1) R_4/5,k określono dla belki b = 75mm i mimośrodzie e = 130mm. Nośności dla innych wartości znajdują się w ETA.
W przypadku zastosowania jednego kątownika połączeniu, jeżeli połączenie jest zabezpieczone przed obrotem, nośności R_1,k i R_2/3,k, nośność można określić jako połowa nośności podanej w tabeli. Jeżeli połączenie nie jest zabezpieczone przed obrotem, patrz ETA.

Połączenie belka-belka, gwoździowanie częściowe - Para kątowników w połączeniu

Numer referencyjny	Angle bracket capacity
	Nośność dla połączenia belka / belka – gwoździowanie częściowe
	Łączniki		Nośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie[kN]
	Ramię A	Ramię B	R₁,ₖ		R2,k = R3,k		R4,k = R5,k(1)
	szt.	szt.	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60
AB70	2.0	3.0	3.9/kmod^0.3	-	3.8	5.6	1.4/kmod^0.3	-
AB90	4.0	4.0	3.1/kmod^0.3	4.4/kmod^0.3	5.5	7.3	1.2/kmod^0.5	1.7/kmod^0.3
AB105	4.0	5.0	5.4/kmod^0.3	7.4/kmod^0.3	4	7.5	2.1/kmod^0.5	2.9/kmod^0.4

Połączenie belka-beton - Para kątowników w połączeniu

Wymiary

Numer referencyjny	Angle bracket capacity
	Nośności dla połączenia belka / beton
	Łączniki				Nośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie[kN]
	Ramię A		Ramię B		R₁,ₖ		R2,k = R3,k
	szt.	Typ	szt.	Typ	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60
AB90	5.0	CNA*	2.0	Ø10	5.4/kmod	5.4/kmod	5.03	6.66
AB105	5.0	CNA*	2.0	Ø10	min (13.7 ; 11.3/kmod)	min (19.7 ; 11.3/kmod)	5.1	6.8

Zapoznaj się z systemem zakotwienień Simpson Strong-Tie dla odpowiednich kotew. Typowymi rozwiązaniami kotwiącymi są BOAXII, SET-XP, WA, AT-HP, w zależności od rodzaju betonu, odległości i odległości krawędzi.

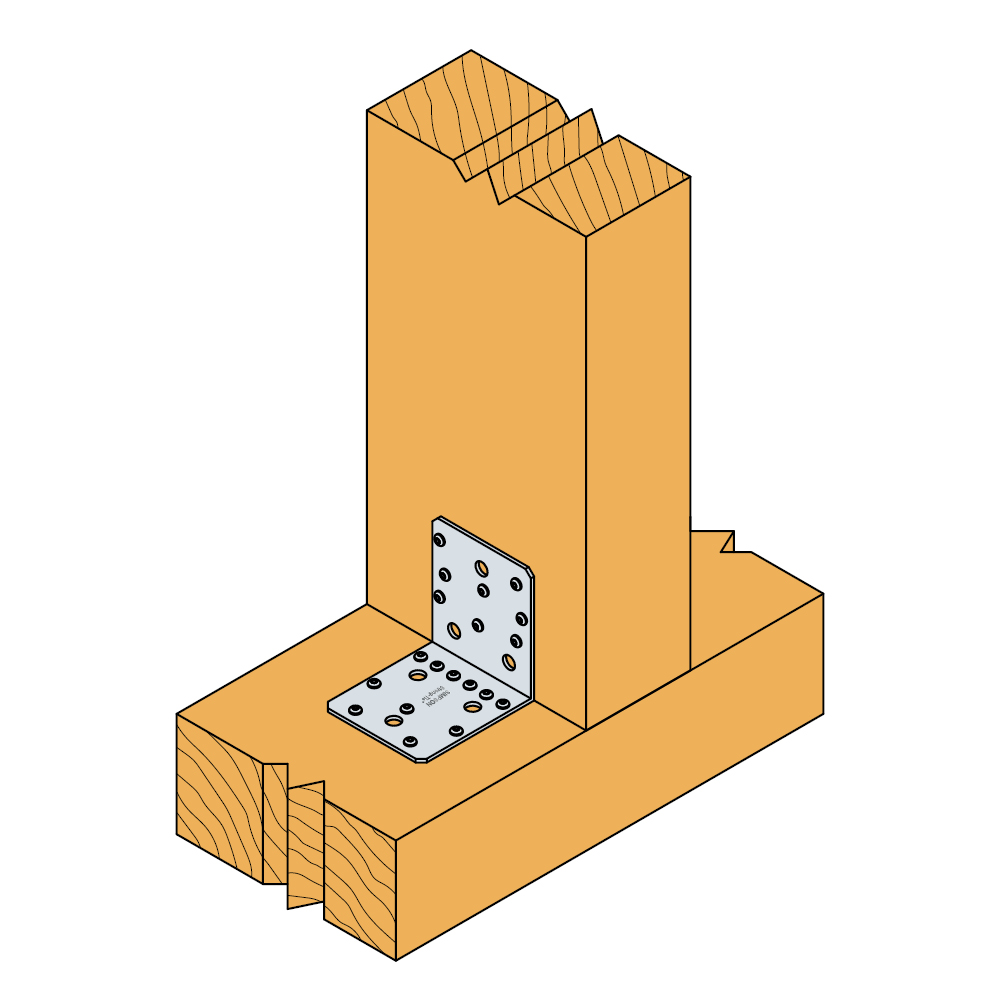

Połączenie belka-słup - jeden kątownik w połączeniu

Wymiary

Numer referencyjny	Angle bracket capacity
	Nośności dla połączenia belka / słup
	Nośności charakterystyczne - drewno kl. C24 - 1 złącze na połączenie[kN]						Łączniki
	R₁,ₖ				R2,k = R3,k		Ramię A	Ramię B
	Ramię odwrócone w dół		Ramię odwrócone do góry		CNA4.0x40	CNA4.0x60	szt.	szt.
	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60	szt.	szt.
AB90	5.2/ kmod^0.55	5.2/ kmod^0.55	4.0/ kmod^0.5	4.0/ kmod^0.5	0.7/ kmod	0.7/ kmod	4	4
AB105	10,0; max:9,8/ kmod	9.4/ kmod^0.6	8.1/ kmod^0.75	8.1/ kmod^0.75	1.4/ kmod	1.4/ kmod	5	6

Określając nośność obliczeniową należy uwzględnić współczynnik modyfikacyjny k_mod.

Instalacja

Montaż

Mocowanie

Mocowanie do drewna:
Za pomocą gwoździ systemowych CNA 4.0 x 40 lub CNA 4.0 x 60, alternatywnie systemowych wkrętów CSA5.0 x ℓ.
Długość łączników określa katalog obliczeń statycznych lub zakładka tabela nośności.
Standardowymi łącznikami specyfikowanymi do uzyskania deklarowanej nośności złącza są gwoździe CNA. Dopuszczalne jest zastąpienie gwoździ CNA wkrętami CSA bez konieczności przeprowadzania dodatkowych obliczeń, jeżeli zmiana zostanie przeprowadzona zgodnie z poniższą tabelą.

CNA	CSA
3,1 x 40	4,0 x 30
4,0 x 35	5,0 x 35
4,0 x 40	5,0 x 35
4,0 x 50	5,0 x 40
4,0 x 60	5,0 x 40
4,0 x 75	5,0 x 50
4,0 x 100	5,0 x 50

Mocowanie do betonu:
Łącząc element drewniany z betonowym, należy zastosować kotwy mechaniczne lub chemiczne Simpson Strong-Tie z wykorzystaniem prętów gwintowanych LMAS.

Montaż

Do drewna

Ustal właściwą pozycje złącza.
Przymocuj kątownik do elementu drewnianego zwracając uwagę na właściwy układ otworów w ramieniu kątownika.
Jeżeli nie wyspecyfikowano inaczej należy wypełnić wszystkie otwory w złączu mocowanym do murłaty.
Wsuń element drewniany tak, aby luźno oparł się na podstawie i za pomocą gwoździ CNA przymocuj złącze do drewna wypełniając wszystkie otwory.

Do betonu

Ustal właściwą pozycje złączy kątowych zwracając uwagę na właściwy układ otworów w ramieniu kątownika
Odznacz otwory przykładając złącze kątowe do betonu.
Wywierć otwory o wymaganej średnicy.
Przed przystąpieniem do mocowania należy usunąć zwierciny z wywierconych otworów. Dla kotew chemicznych dodatkowo przedmuchać.
Przymocować złącze za pomocą kotew mechanicznych lub chemicznych.
Wsuń krokiew lub wiązar pomiędzy kątowniki tak, aby luźno oparł się na podstawie i za pomocą gwoździ CNA przymocuj złącze do krokwi lub wiązara wypełniając wszystkie otwory.

.

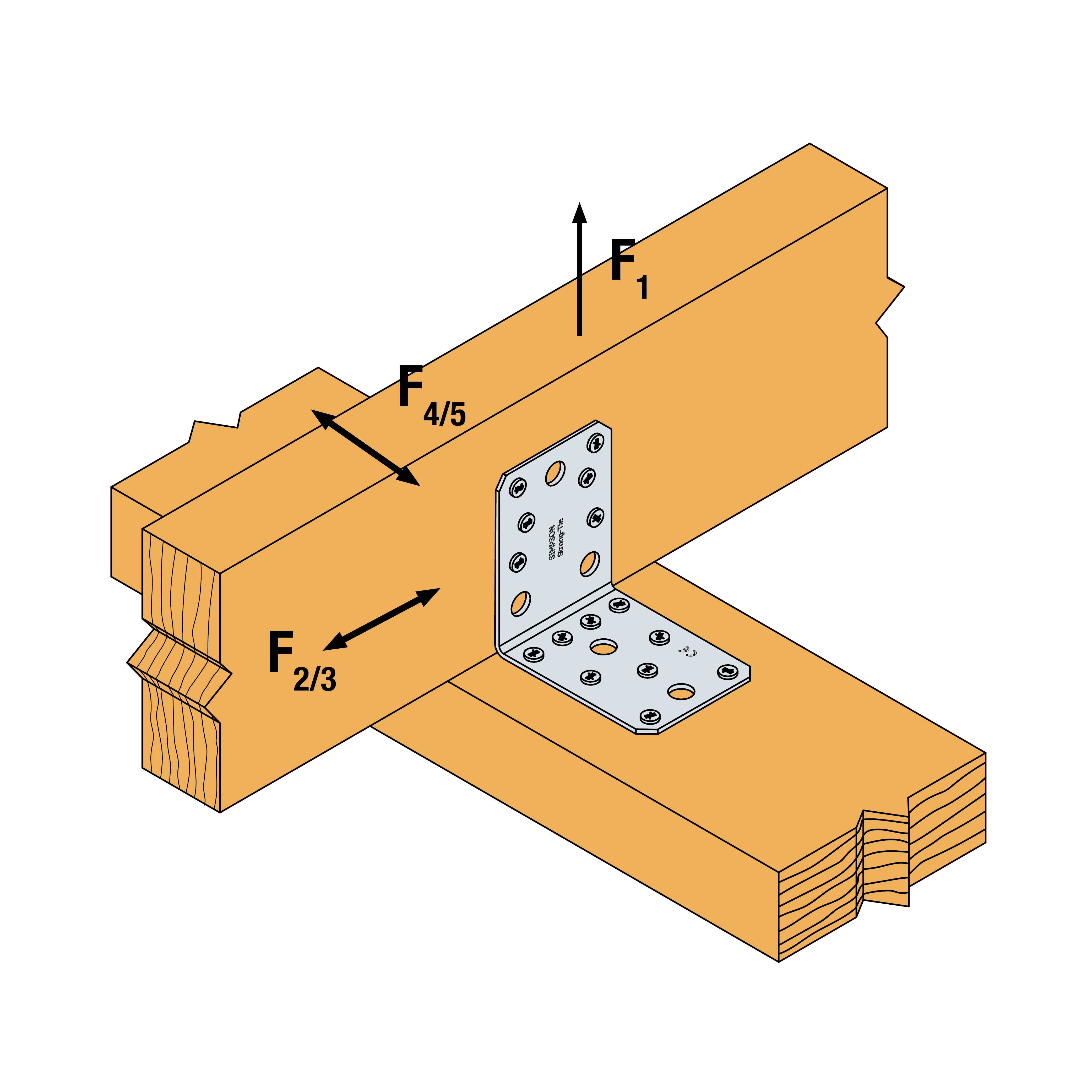

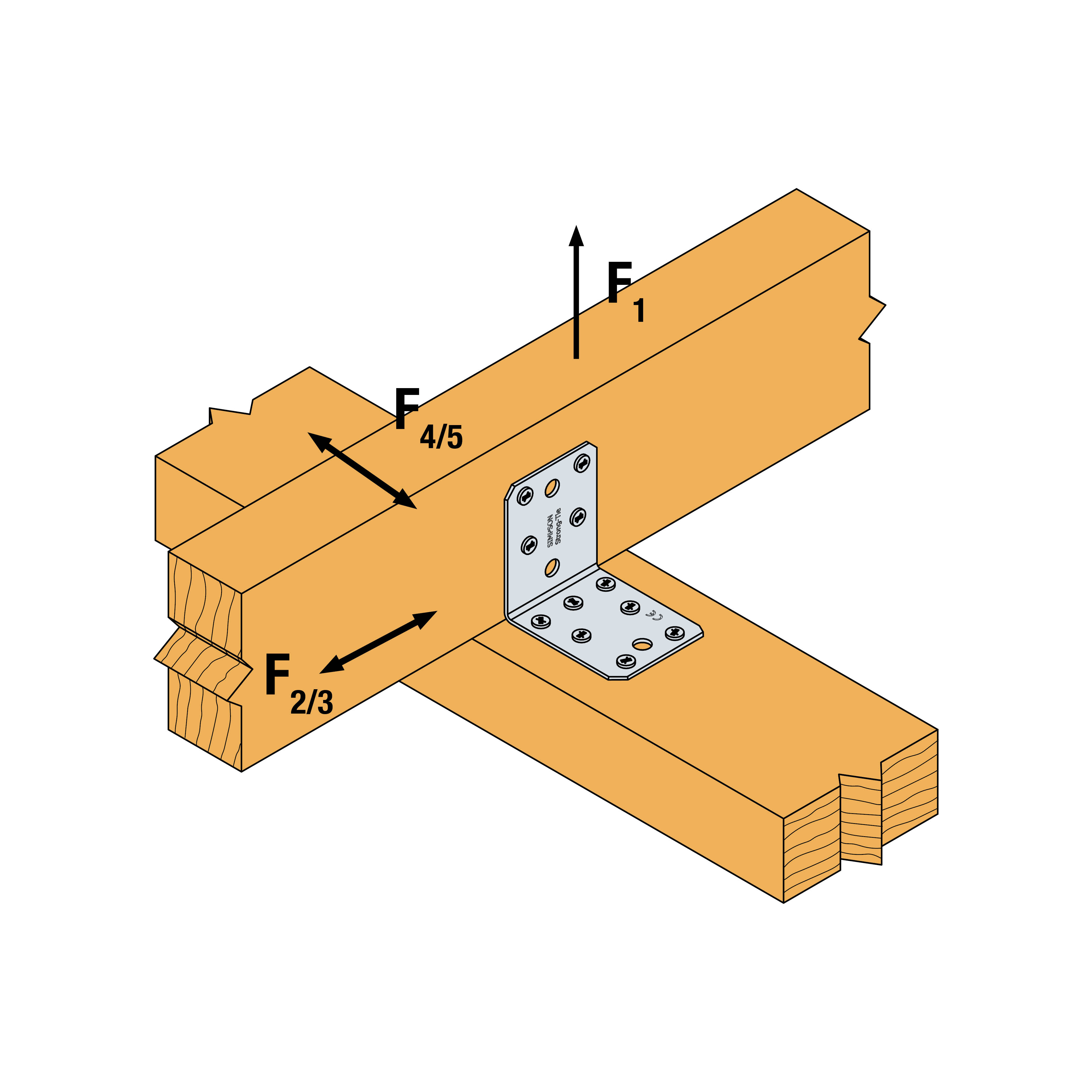

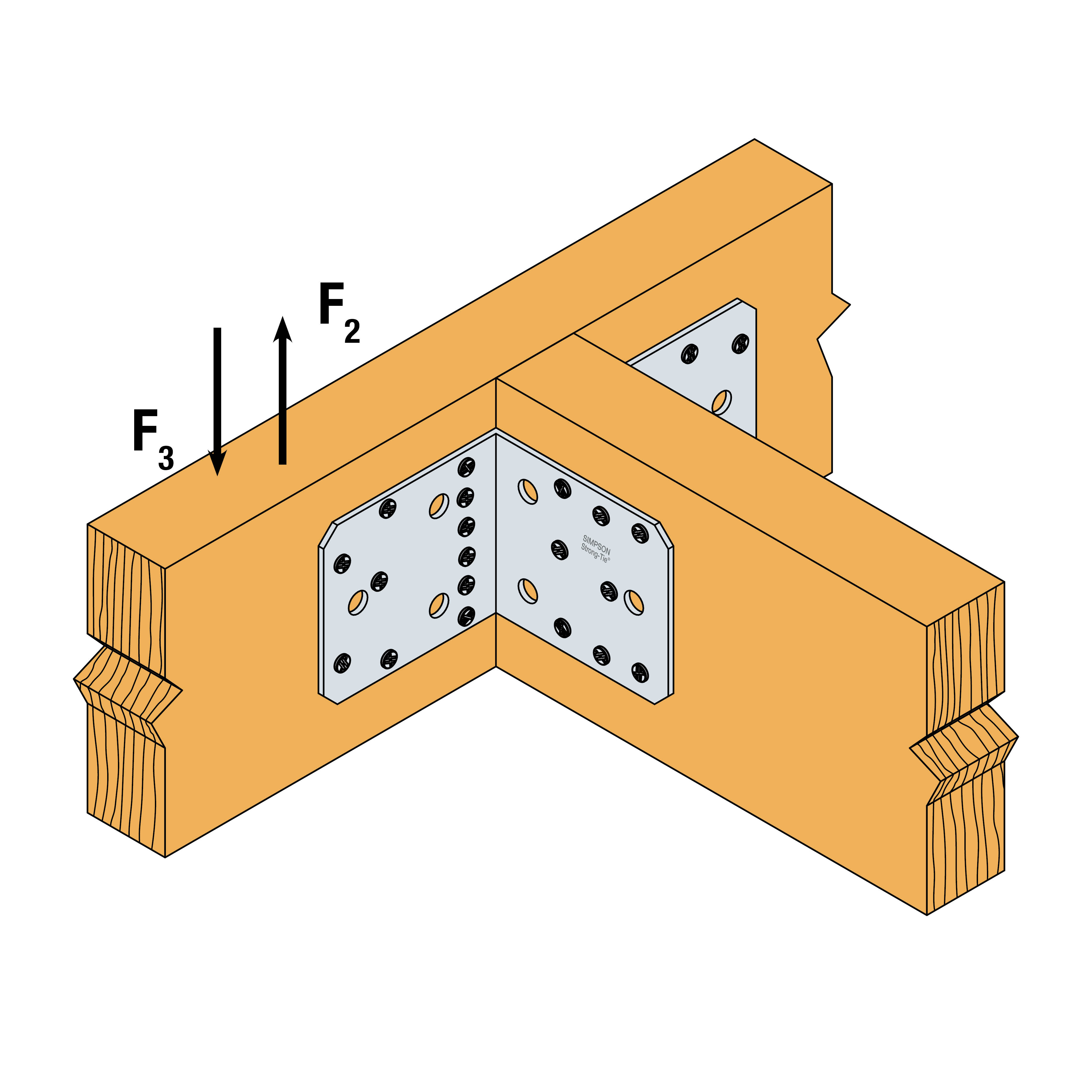

Particular situation with two angle brackets per assembly positioned opposite to each other

F1 Continious force in the central axis of the purlin.

F2 and F3 Lateral force that works between the purlin and the beam in the purlin direction.

F4 and F5 Lateral force that works in the center of the angle brackets in the beam direction positioned e above the beam.

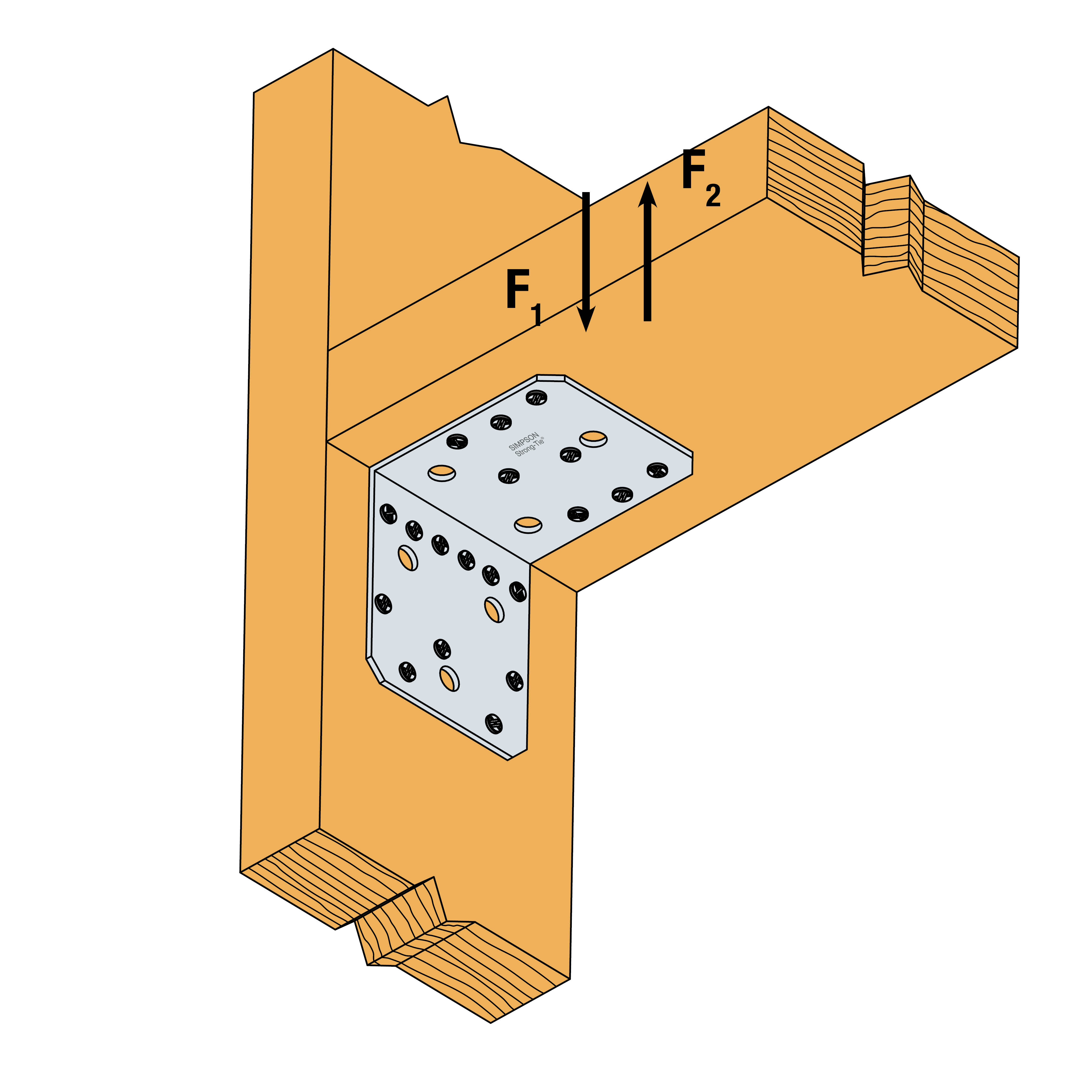

Particular situation with only one angle bracket per assembly

F1 Continious force in the central axis of the purlin with a distance f between the vertical contact surface. If the overall structure prevents the rotation of the purlin or the post, the tensile strength is equal to half of the given value for two angle-brackets.

F2 and F3 Lateral force that works between the purlin and the beam in the purlin direction.
F4 Lateral force that works in the center of the angle brackets in the beam direction. Works towards the bracket positioned e above the beam.

F5 Lateral force that works in the center of the angle brackets in the beam direction. Works away from the bracket positioned e above the beam.
