AG922

Złącze kątowe wzmocnione

Złącze kątowe wzmocnione AG922 należy do grupy złączy kątowych wzmocnionych pozwalających przenieść większość kombinacji obciążeń w typowych konstrukcjach drewnianych. Dzięki większym gabarytom i różnej perforacji (także otwory na śruby i kotwy) zastosowanie tych kątowników jest bardzo szerokie.

Karta techniczna
Oznaczenie CE
Oznaczenie CE
ETA
ETA
Środowisko wewnętrzne
Środowisko wewnętrzne
Stal ocynkowana ogniowo metodą Sendzimira
Stal ocynkowana ogniowo metodą Sendzimira
Klasa użytkowania 2
Klasa użytkowania 2
EPD
EPD
Oprogramowanie Connector Selector
Oprogramowanie Connector Selector

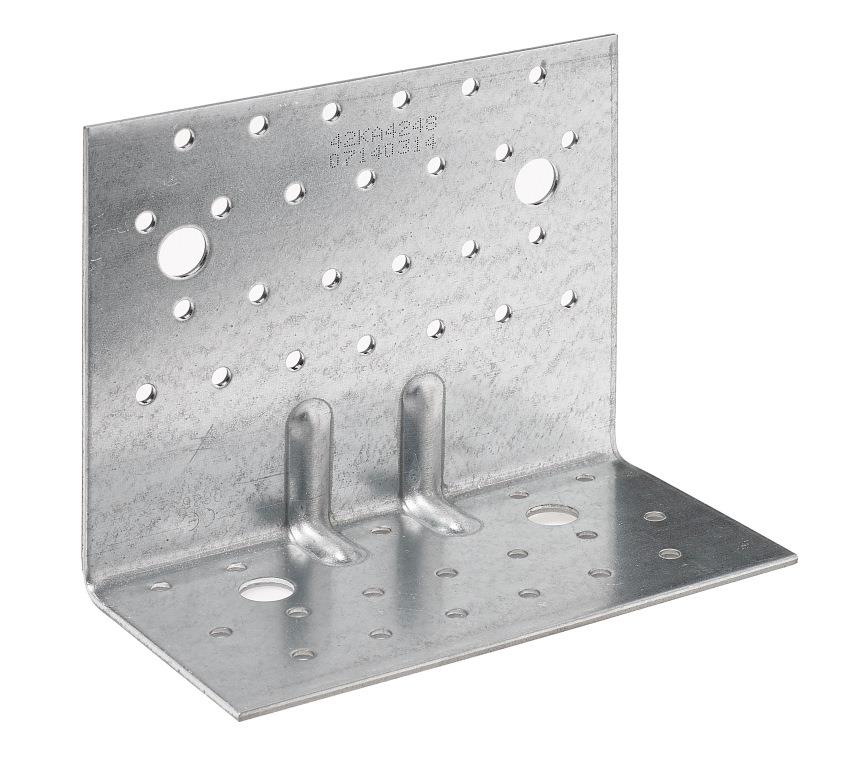

AG 922 PROFIL web.jpg

Szczegóły produktu

Obrazy

AG922 inst. wood.jpg

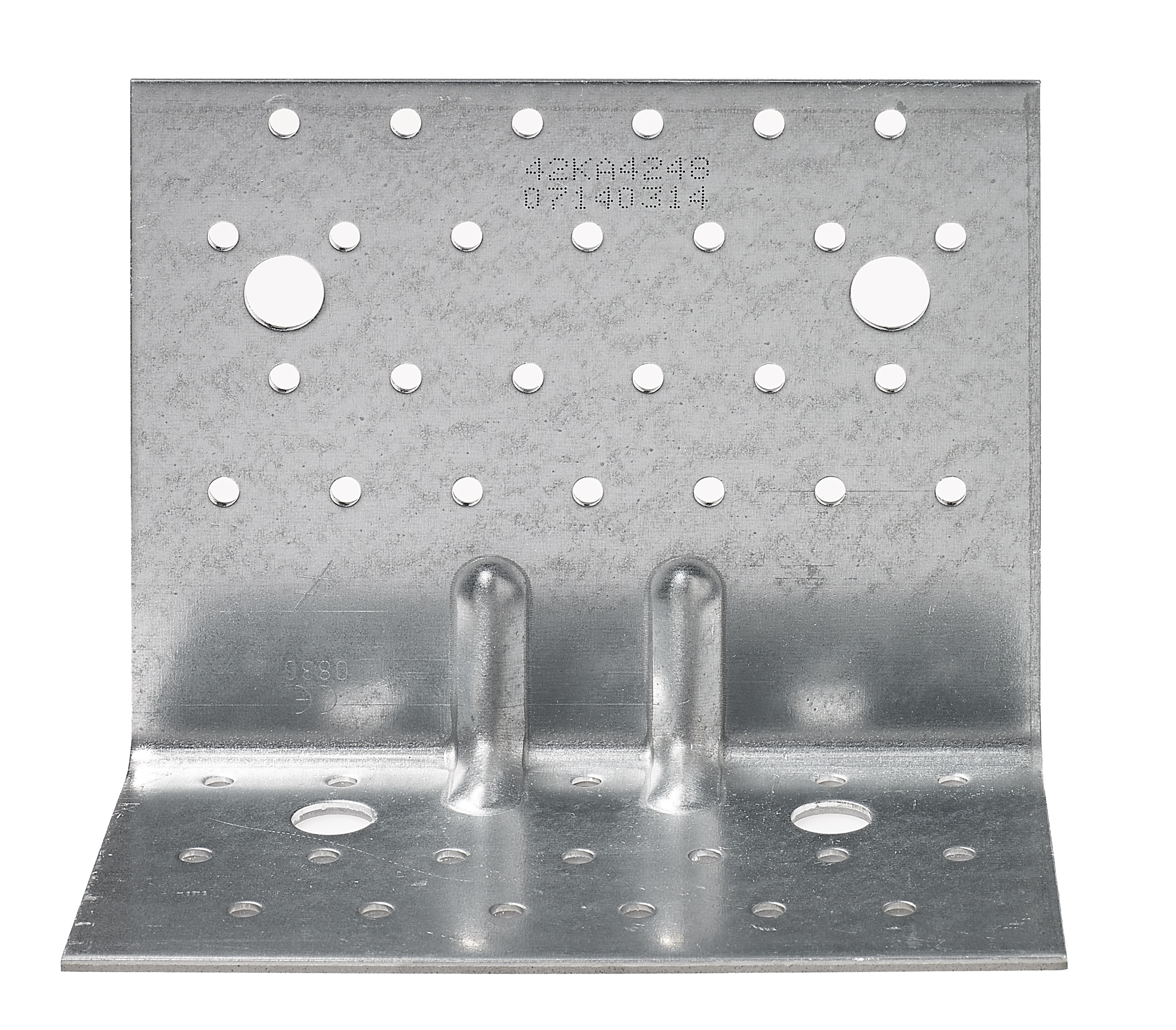

AG 922-jpeg.jpg

Właściwości

Materiał

  • Gatunek Stali: Stal S250GD
  • Ochrona antykorozyjna: Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

  • Prosty montaż​
  • ​Obliczone statycznie
  • Mocne i trwałe połączenia
  • Gwoździowanie pełne lub częściowe
  • Uniwersalna perforacja
  • Możliwość mocowania do drewna i betony

Zastosowanie

Połączenie

  • Element główny: drewno lite, drewno kompozytowe, drewno klejone warstwowo, beton.
  • Element drugorzędny: drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Obszar zastosowań

  • Połączenia krokwi z murłatą lub betonowym wieńcem.​
  • Połączenie słupa drewnianego z belką lub betonem.
  • Wszystkie inne elementy konstrukcyjne gdzie konieczne jest uzyskanie wysokiej nośności połączenia.

Dane techniczne

Wymiary złącza

Wymiary

Wymiary złącza
Numer referencyjnyWymiary
Wymiary złącza[mm]Otwory ramię A[mm]Otwory ramię B[mm]Other
A[mm]B[mm]C[mm]Grubość[mm]OkrągłeOkrągłe Ilość w opk.Waga[kg]
Ø5[mm]Ø13Ø5[mm]Ø13[mm]
AG922121791502.526218225.00.54

.

Połączenie belka / beton - Para kątowników w połączeniu

Połączenie belka / beton - Para kątowników w połączeniu
Numer referencyjnyAngle bracket capacity
Nośności dla połączenia belka / belka - gwoździowanie pełne
ŁącznikiNośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie[kN]
Ramię ARamię BR₁,ₖR₂,ₖ=R₃,ₖ[kN]
szt.szt.CNA4.0x50CNA4.0x50
AG922161318.529.5

To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

Połączenie słup / podwalina - Para kątowników w połączeniu

Numer referencyjnyAngle bracket capacity
Nośności dla połączenia słup - podwalina
ŁącznikiNośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie[kN]
Ramię ARamię BR₁,ₖ
szt.szt.CNA4.0x50
AG92212.013.019.5

To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

Połączenie belka / beton - Para kątowników w połączeniu

Numer referencyjnyAngle bracket capacity
Nośności dla połączenia belka - beton
ŁącznikiNośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie[kN]
Ramię ARamię BR₁,ₖR₂,ₖ=R₃,ₖ
szt.Typszt.TypCNA4.0x50CNA4.0x50
AG92216.0CNA*2.0Ø1230.648.2

* Refer to Characteristic Capacity table columns for type of fasteners that can be used in Flange A. Capacities vary depending on fastener type used.

The bolt design resistance requirement R#,d is determined from (bolt factor x connection design load F#,d) for the required load direction and fastener. Refer to the Simpson Strong-Tie anchor product range for suitable anchors. Typical anchor solutions depend on the concrete type, spacing and edge distances.

To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

Połączenie słup / beton - Para kątowników w połączeniu

Połączenie słup / beton - Para kątowników w połączeniu
Numer referencyjnyAngle bracket capacity
Nośności dla połączenia słup - beton
ŁącznikiNośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie[kN]
Ramię ARamię BR₁,ₖ
szt.Typszt.TypCNA4.0x50
AG92212.0CNA*2.0Ø1237.5

* Refer to Characteristic Capacity table columns for type of fasteners that can be used in Flange A. Capacities vary depending on fastener type used.

The bolt design resistance requirement R#,d is determined from (bolt factor x connection design load F#,d) for the required load direction and fastener. Refer to the Simpson Strong-Tie anchor product range for suitable anchors. Typical anchor solutions depend on the concrete type, spacing and edge distances.

To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

Połączenie belka / słup - jeden kątownik w połączeniu

Połączenie belka / słup - jeden kątownik w połączeniu
Numer referencyjnyAngle bracket capacity
Nośności dla połączenia belka - słup
ŁącznikiNośności charakterystyczne - drewno kl. C24 - 1 kątowniki na połączenie[kN]
Ramię ARamię BR4,k
szt.szt.CNA4.0x50
AG92212.013.022.6

Połączenie belka / słup - jeden kątownik w połączeniu

Połączenie belka / słup - jeden kątownik w połączeniu
Numer referencyjnyAngle bracket capacity
Nośności dla połączenia belka - słup
ŁącznikiNośności charakterystyczne - drewno kl. C24 - 1 kątowniki na połączenie[kN]
Ramię ARamię BR4,k
szt.Typszt.TypCNA4.0x50
AG92212.0CNA*2.0Ø1224.8

Instalacja

Montaż

Mocowanie

Do drewna:
Za pomocą gwoździ systemowych CNA 4.0 x ℓ lub alternatywnie systemowych wkrętów CSA5.0 x ℓ.

​Do betonu:
Łącząc element drewniany z betonowym, należy zastosować kotwy mechaniczne lub chemiczne Simpson Strong-Tie z wykorzystaniem prętów gwintowanych LMAS.

Montaż

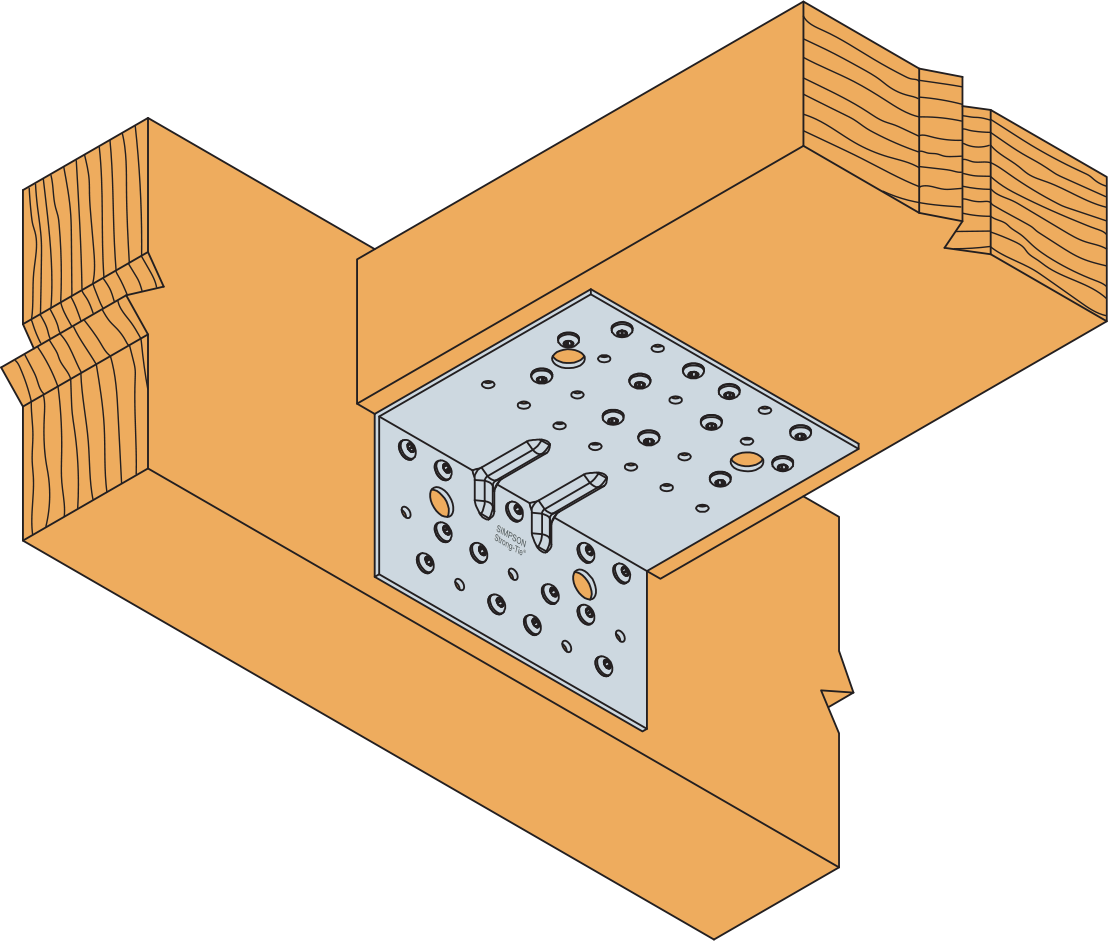

Do drewna

  1. Ustal właściwą pozycje złączy.
  2. Przymocuj kątownik do elementu drewnianego zwracając uwagę na właściwy układ otworów w ramieniu kątownika.
  3. Jeżeli nie wyspecyfikowano inaczej należy wypełnić wszystkie otwory w mocowanym złączu.
  4. Wsuń element drewniany tak, aby luźno oparł się na podstawie i za pomocą gwoździ CNA przymocuj złącze do drewna wypełniając wszystkie otwory.

Do betonu

  1. Ustal właściwą pozycje złączy zwracając uwagę na właściwy układ otworów w ramieniu kątownika.
  2. Odznacz otwory przykładając złącze kątowe do betonu.
  3. Wywierć otwory o wymaganej średnicy.
  4. Przed przystąpieniem do mocowania należy usunąć zwierciny z wywierconych otworów. Dla kotew chemicznych dodatkowo przedmuchać.
  5. Przymocować złącze za pomocą kotew mechanicznych lub chemicznych.
  6. Wsuń drewniany element pomiędzy kątowniki tak, aby luźno oparł się na podstawie i za pomocą gwoździ CNA przymocuj złącze do drewna wypełniając wszystkie otwory.

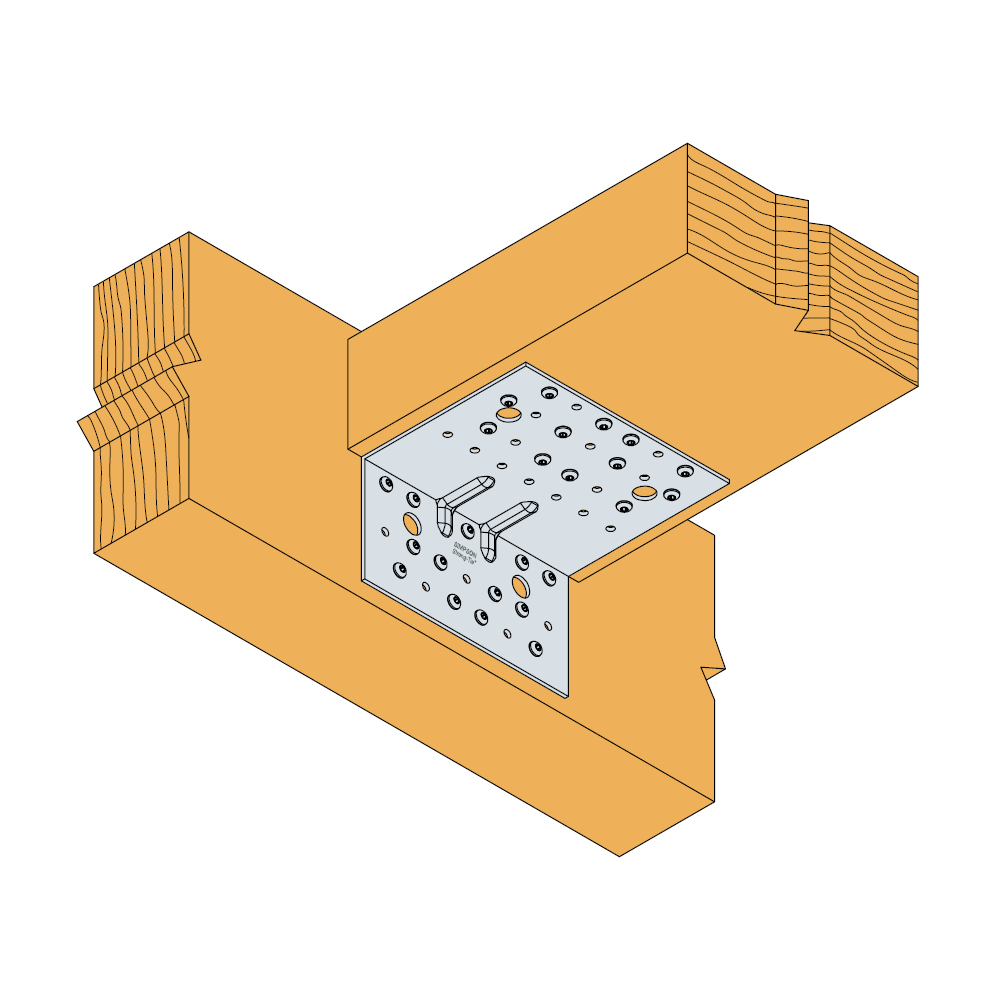

AG922 inst. wood.jpg
