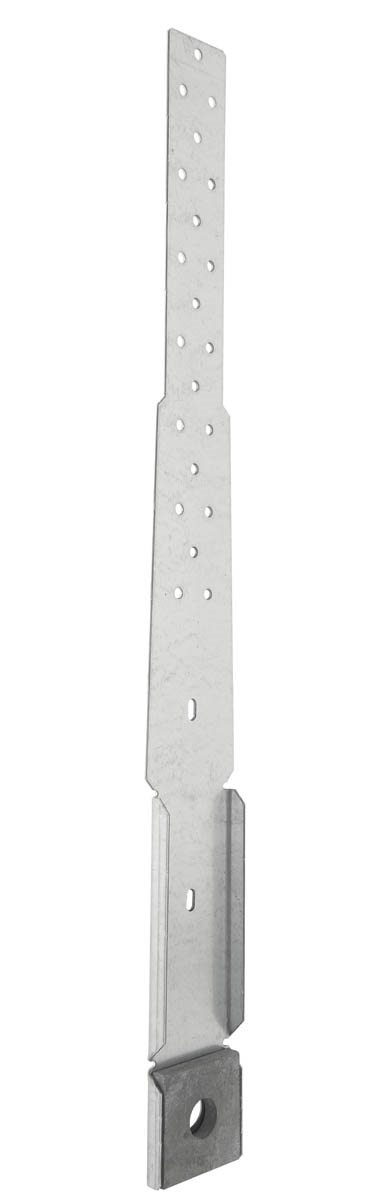

Złącze kotwiące gięte

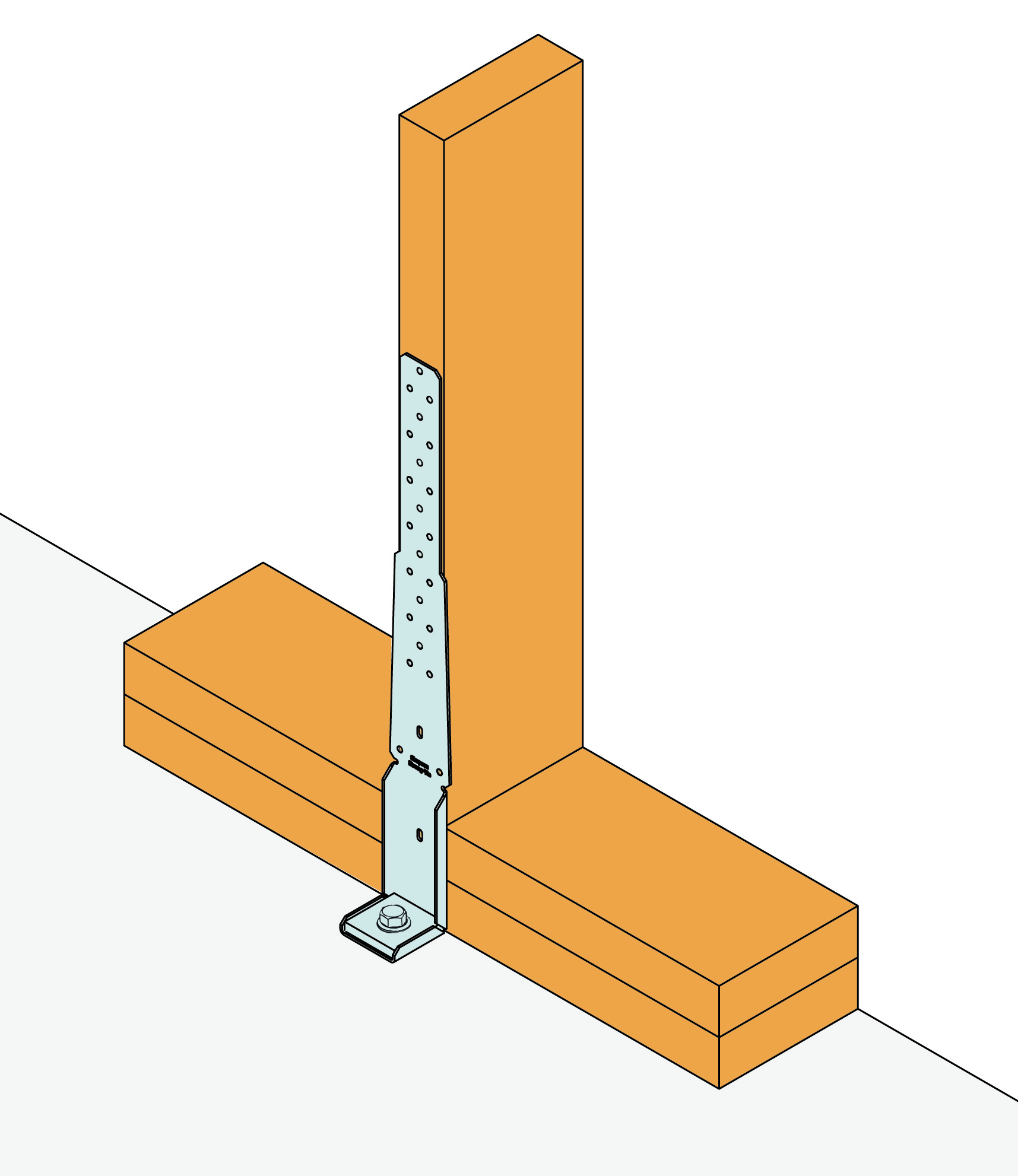

Złącze kotwiące MAH umożliwia dwa sposoby kotwienia do fundamentu. Pierwszym jest standardowe połączenie słupka szkieletu z wierzchem płyty fundamentowej. Do wykonania takiego połączenia należy zgiąć złącze pod kątem 90 stopni i montować jak inne złącza kotwiące. Alternatywnym sposobem kotwienia jest montaż przy prostym złączu. Taki montaż stosowany jest gdy wymagane jest kotwienie po zewnętrznej stronie ściany szkieletowej do boku płyty fundamentowej.
Aby wykonać takie połączenie, wymagane jest zlicowanie zewnętrznej krawędzi ściany z krawędzią płyty fundamentowej.

Karta techniczna

Oznaczenie CE

ETA

EPD

Środowisko wewnętrzne

Klasa użytkowania 2

Cynkowane ogniowo metodą Sendzimira 20µm

Szczegóły produktu

Obrazy

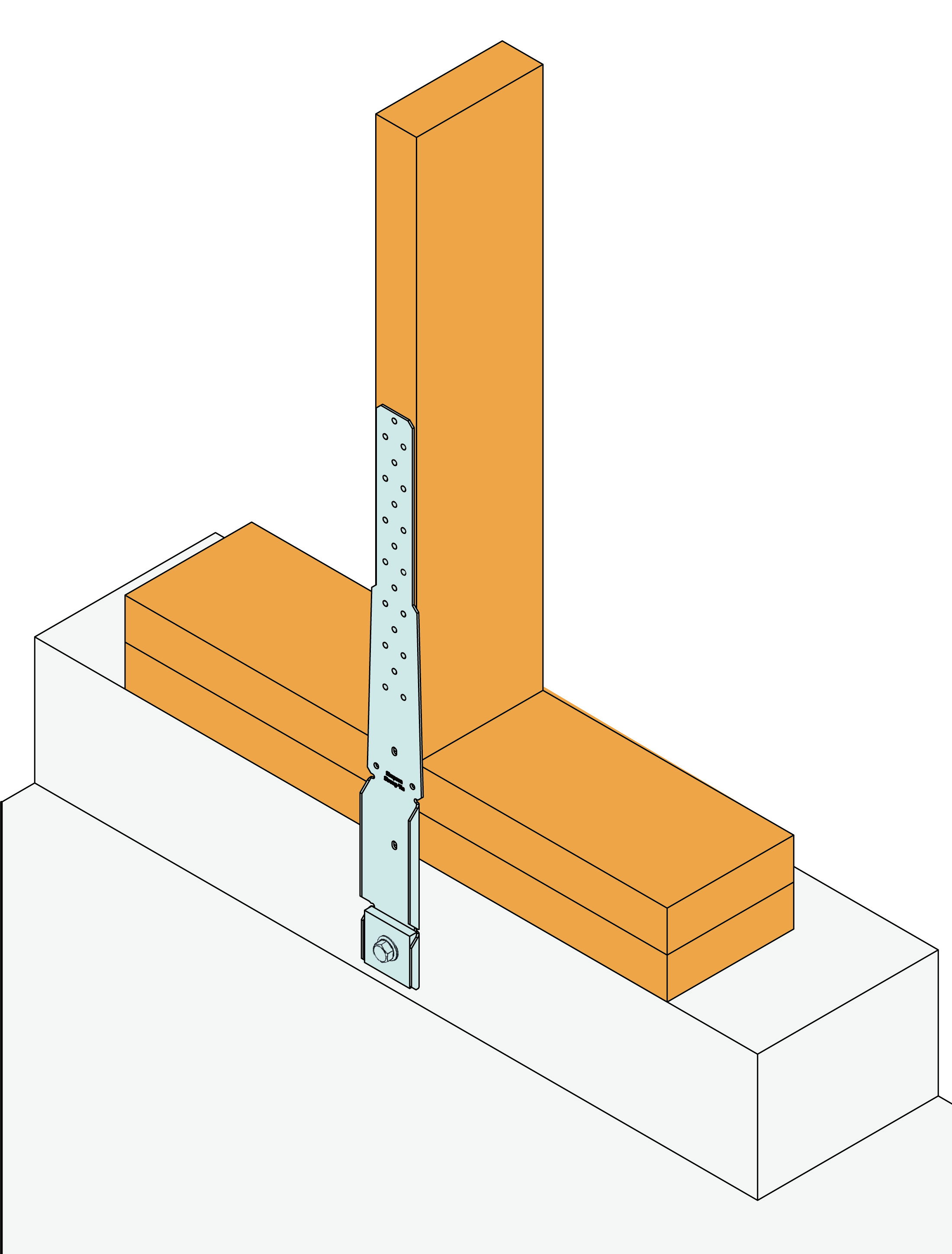

MAH MEO_ancrage_à_plat_clouage_total.jpg

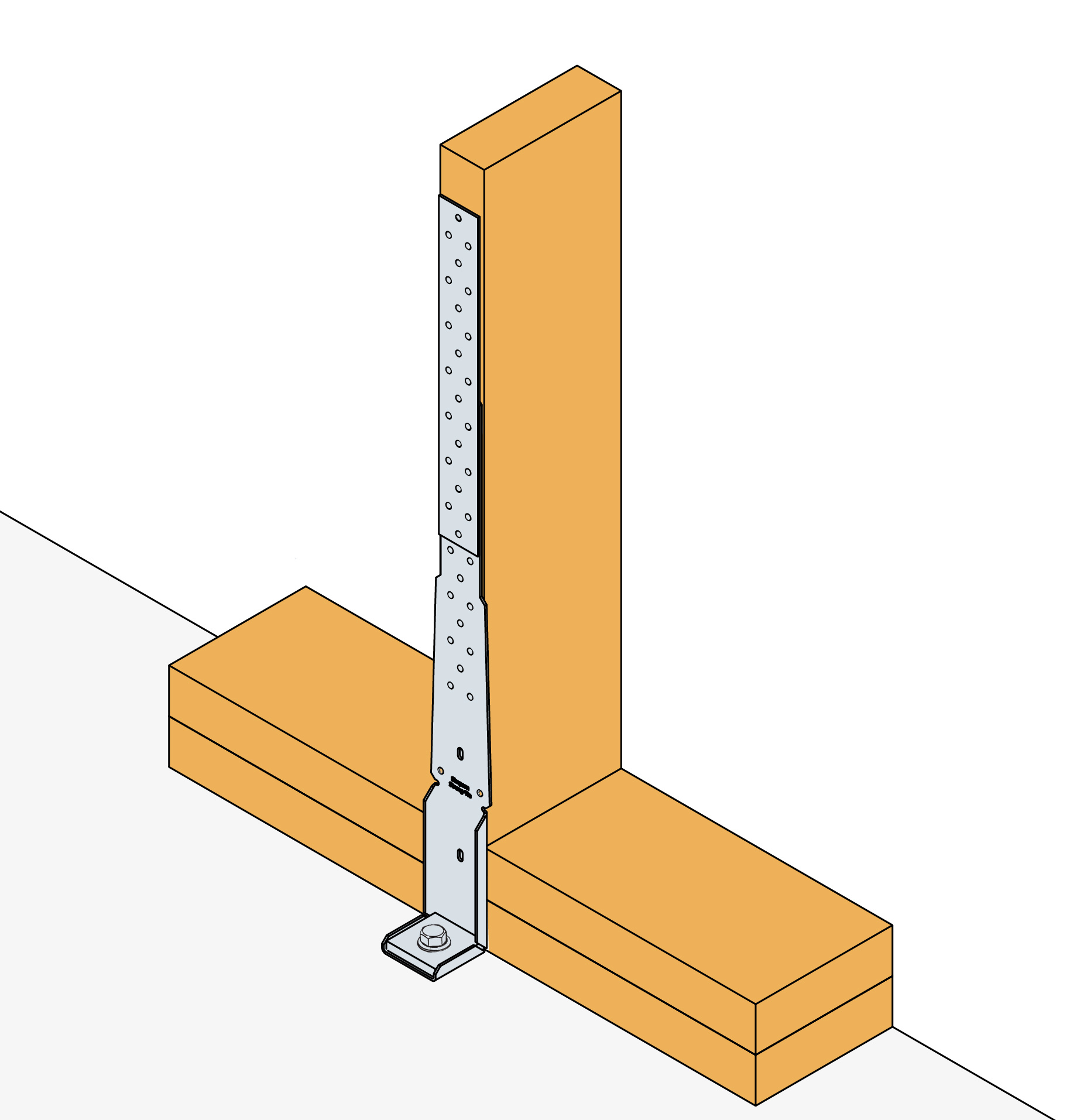

MAH MEO_ancrage_plié_FP20_clouage total.jpg

Właściwości

Materiał

Gatunek Stali:
Stal S250GD
Grubość blachy 2,0 mm
Ochrona antykorozyjna:
Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

Podwójne zastosowanie (kątowe i proste)
Dla słupka szkietu o szerokości 45 mm
Prosty montaż
Obliczone statycznie
Mocne i trwałe połączenia
Pdkładka dostarczana w zestawie

Zastosowanie

Mogą być stosowane jako zakotwienie drewnianych słupów, prefabrykowanych ścian szkieletowych lub innych elementów drewnianych.
Kotwienie ścian szkieletowych „otwartych” w których w czasie montażu mamy dostęp do drewnianej konstrukcji nośnej.
Kątowniki można montować na zewnątrz ściany jak i wewnątrz.

Dane techniczne

Wymiary złącza

Wymiary

Numer referencyjny	Wymiary
	Post[mm]	Wymiary złącza[mm]						Otwory ramię A	Otwory ramię B	Other
	Szerokość	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	Grubość[mm]	Okrągłe	Okrągłe	Waga[kg]
	Szerokość	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	Grubość[mm]	Ø5	Ø18	Waga[kg]
MAH485/2	45	484	53	55	12	40	2	23	1	0.45

Nośności charakterystyczne - Połączenie drewno do betonu - Gwoździowanie minimalne

Wymiary

Numer referencyjny	Holdowns capacity
	Nośności charakterystyczne - Połączenie drewno do betonu - Gwoździowanie minimalne
	Łączniki				Nośność charakterystyczna - Drewno klasy C24[kN]

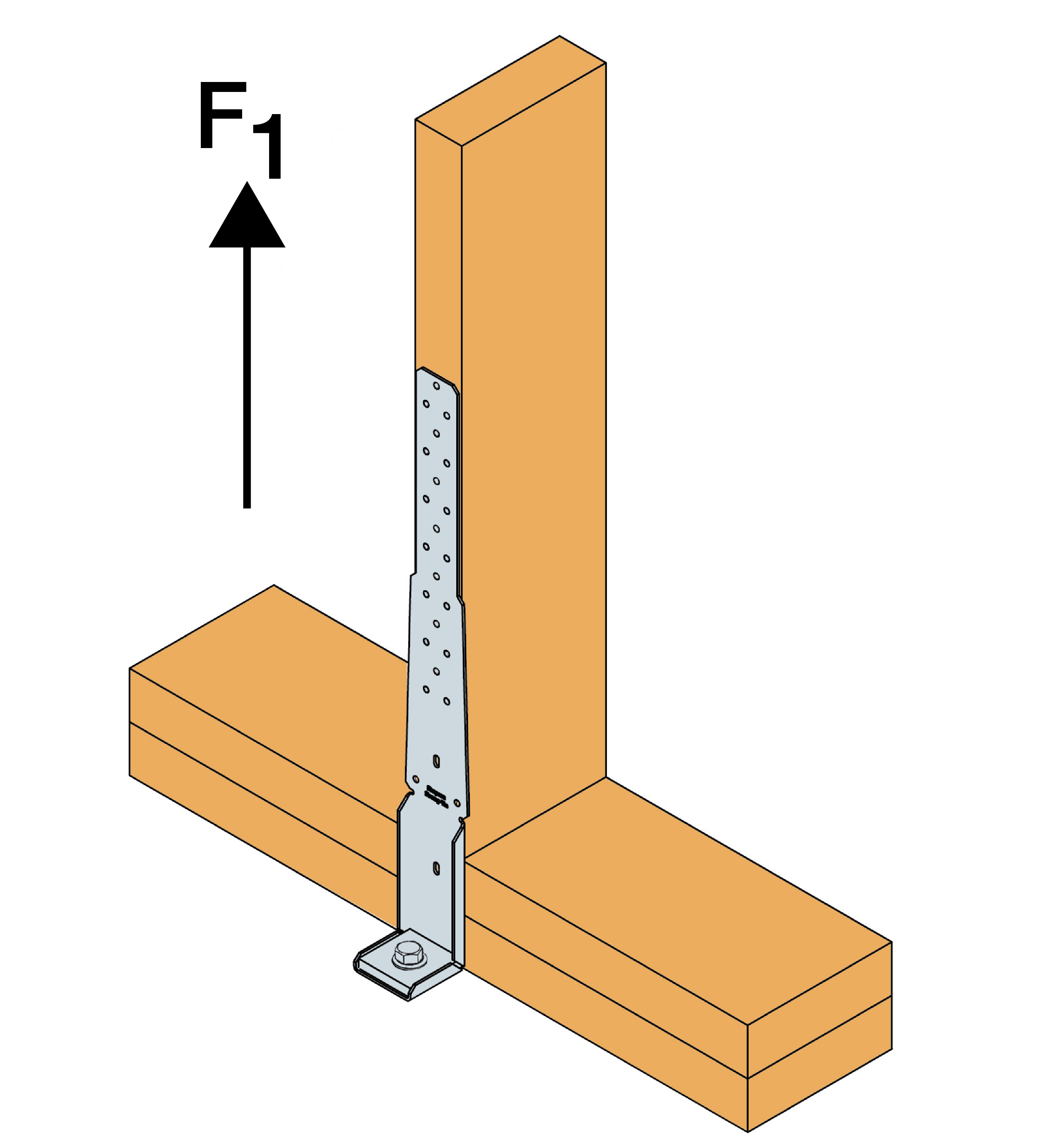

	Ramię B		Ramię A		R₁.ₖ - Zagięty			R₁.ₖ - Prosty
	szt.	Typ	szt.	Typ	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60
MAH485/2	1.0	Ø16	7.0	CNA	min(9.6;24.6/kmod)	min(11.6;24.6/kmod)	min(12.3;24.6/kmod)	min(9.6;18.7/kmod)	min(11.6;18.7/kmod)	min(12.3;18.7/kmod)

Możliwe jest zwiększenie nośności MAH485 / 2 poprzez dodanie paska FP40 / 2 lub FP60 / 2. Należy zapoznać się ze wzorem gwoździowanie i szczegółami technicznymi ETA.

Nośności charakterystyczne - Połączenie drewno do betonu - Gwoździowanie pełne

Wymiary

Numer referencyjny	Holdowns capacity
	Nośności charakterystyczne - Połączenie drewno do betonu - Gwoździowanie pełne
	Nośność charakterystyczna - Drewno klasy C24[kN]						Łączniki
	R₁.ₖ - Prosty			R₁.ₖ - Zagięty			Ramię B		Ramię A
	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60	szt.	Typ	szt.	Typ
MAH485/2	min(24.3;18.7/kmod)	min(29.5;18.7/kmod)	min(31.4;18.7/kmod)	min(24.3;24.6/kmod)	min(29.5;24.6/kmod)	min(31.4;24.6/kmod)	1.0	Ø16	21.0	CNA

Możliwe jest zwiększenie nośności MAH485 / 2 poprzez dodanie paska FP40 / 2 lub FP60 / 2. Należy zapoznać się ze wzorem gwoździowanie i szczegółami technicznymi ETA

Instalacja

Montaż

Mocowanie

Mocowanie do drewna:
Za pomocą gwoździ systemowych CNA 4.0 x 40, lub alternatywnie systemowych wkrętów CSA5.0 x ℓ. Długość łączników określa katalog obliczeń statycznych lub zakładka tabela nośności.
Standardowymi łącznikami specyfikowanymi do uzyskania deklarowanej nośności złącza są gwoździe CNA. Dopuszczalne jest zastąpienie gwoździ CNA wkrętami CSA bez konieczności przeprowadzania dodatkowych obliczeń, jeżeli zmiana zostanie przeprowadzona zgodnie z poniższą tabelą.

CNA	CSA
3,1 x 40	4,0 x 30
4,0 x 35	5,0 x 35
4,0 x 40	5,0 x 35
4,0 x 50	5,0 x 40
4,0 x 60	5,0 x 40
4,0 x 75	5,0 x 50
4,0 x 100	5,0 x 50

Mocowanie do betonu:
Łącząc element drewniany z betonowym, należy zastosować kotwy mechaniczne lub chemiczne Simpson Strong-Tie z wykorzystaniem prętów gwintowanych LMAS.

Montaż

Połączenie proste do zewnetrznego boku płyty fundamentowej

Ustal właściwą pozycje i wysokość złącza.
Odznacz otwory przykładając złącze do płyty fundamentowej.
Wywierć otwory o wymaganej średnicy.
Przed przystąpieniem do mocowania należy usunąć zwierciny z wywierconych otworów. Dla kotew chemicznych dodatkowo przedmuchać.
Przymocuj kątownik do elementu drewnianego.
Jeżeli nie wyspecyfikowano inaczej należy wypełnić wszystkie otwory w złączu.
Przymocować złącze za pomocą kotew mechanicznych lub chemicznych.
