LMAS

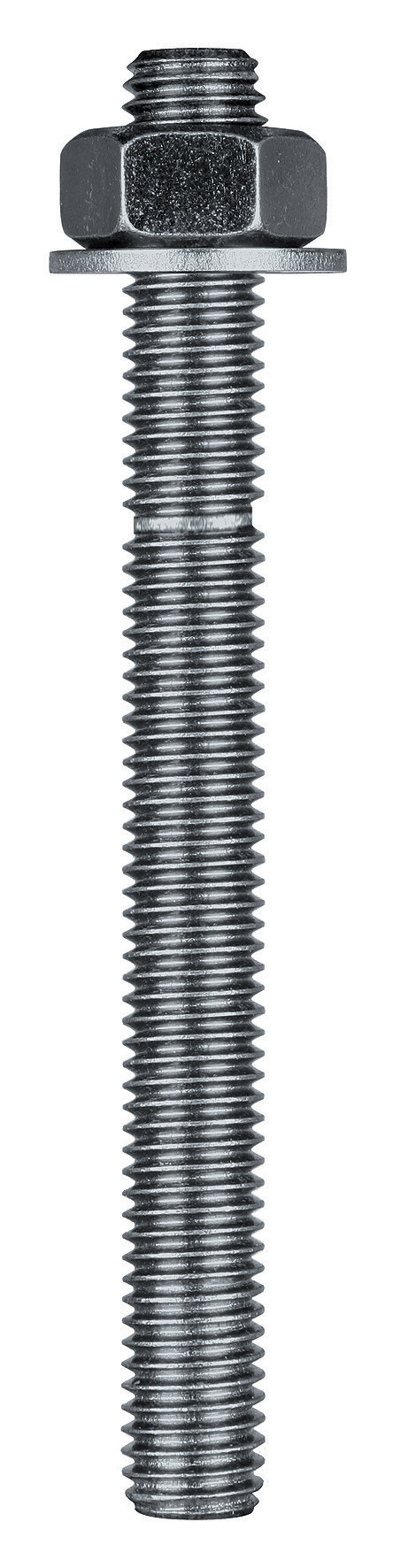

Pręt gwintowany

Pręty gwintowane LMAS przeznaczone są do stosowania w żywicach chemicznych POLY-GP, AT-HP i SET-XP.

Klasa użytkowania 2
Ocynk elektrolityczny
Środowisko wewnętrzne

Szczegóły produktu

Właściwości

Materiał

Stal ocynkowana elektrolitycznie klasa własności mechanicznych: 5.8

Zalety

  • Nacięcie ułatwiające montaż
  • Podkładką i nakrętką
  • Dostępne średnice M8 - M24




Zastosowanie

Połączenie

  • Do wszystkich sposobów zastosowań w materiałach pustych i betonie

Zastosowanie

  • Beton
  • Kamień naturalny
  • Cegła pełna
  • Cegła kratówka
  • Cegła pełna wapienno-piaskowa
  • Bloczki i pustaki z betonu lekkiego
  • Beton komórkowy
  • Pustaki ceramiczne

Dane techniczne

Wymiary

Wymiary złącza

Referencje Kod produktu Product Dimensions [mm] Fixture & Hole Dimensions [mm]
Średnica gwintu Długość Max. gr. elementu mocowanego [tfix] Max średnica otworu w elemencie mocowanym [df] Efektywna gł. kotwienia [heff] Średnica wiercenia x głębokość wiercenia [deff x hf]
LMAS M8 x 95LMAS0810064020M89520106410 x 64
LMAS M10 x 110LMAS1016085010M1011010128512 x 85
LMAS M10 x 130LMAS1012090025M1013025129012 x 90
LMAS M10 x 150LMAS1016085050M1015050128512 x 85
LMAS M12 x 150LMAS1214100035M12150351410014 x 100
LMAS M12 x 185LMAS1214100070M12185701410014 x 100
LMAS M16 x 170LMAS1618130020M16170201813018 x 130
Array

Instalacja

Montaż

Montaż

Patrz montaż kotwy chemicznej:

  • ​AT-HP
  • ​POLY-GP
  • ​SET-XP
