E20/3

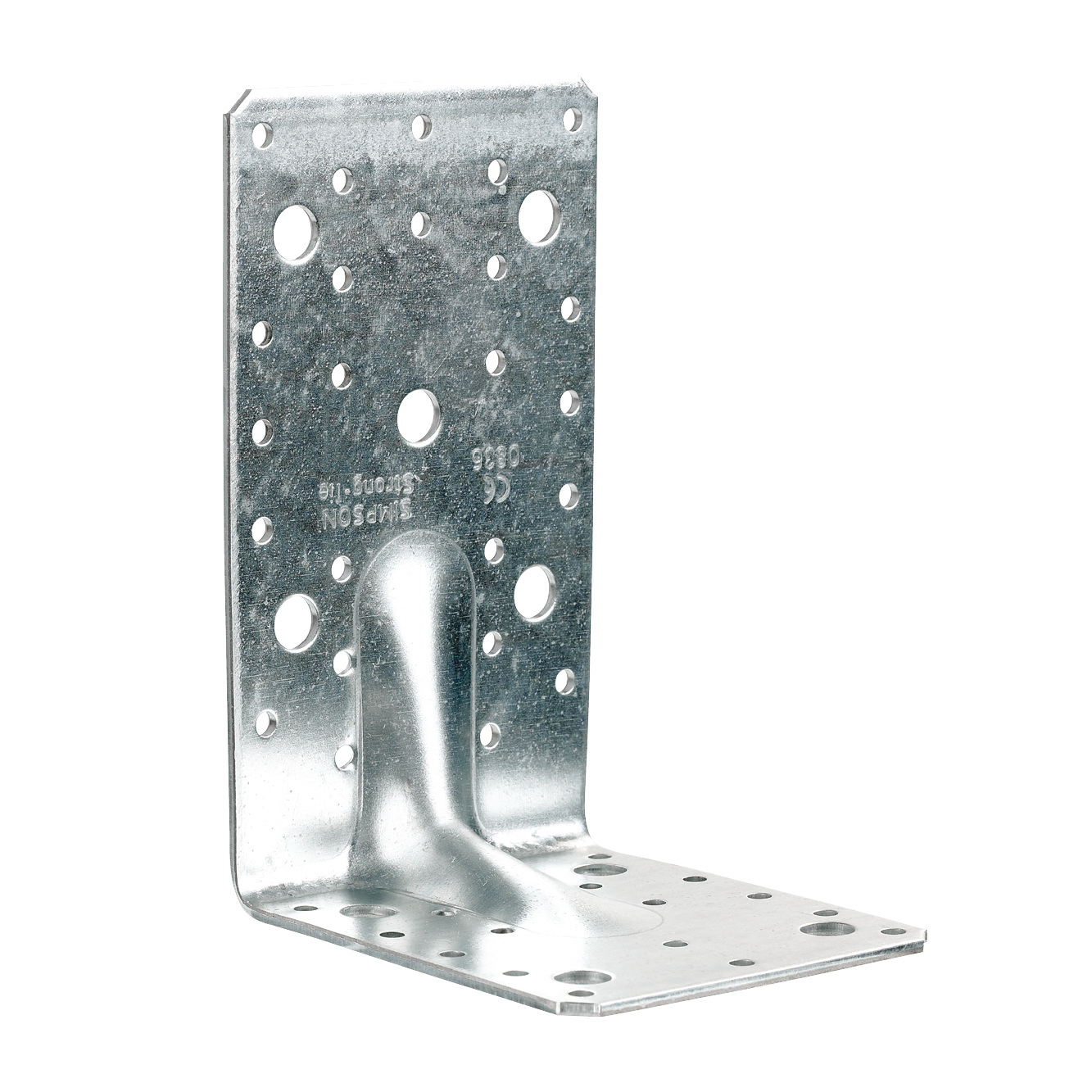

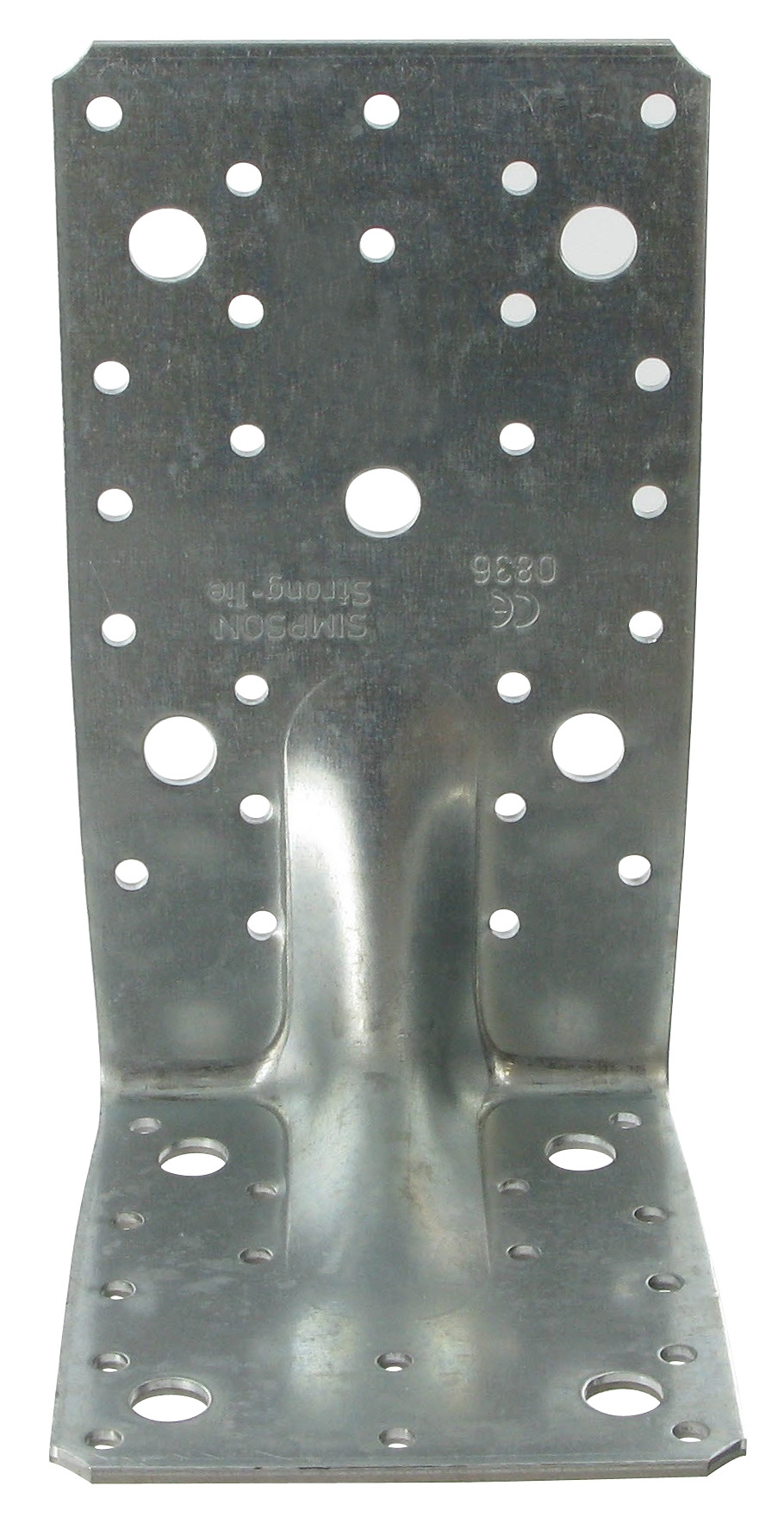

Złącze kątowe wzmocnione

Złącze kątowe wzmocnione E20 należy do grupy złączy kątowych wzmocnionych pozwalających przenieść większość kombinacji obciążeń w typowych konstrukcjach drewnianych. Dzięki większym gabarytom i różnej perforacji (także otwory na śruby i kotwy) zastosowanie tych kątowników jest bardzo szerokie.

Oznaczenie CE
ETA
Klasa użytkowania 2
Środowisko wewnętrzne
Stal ocynkowana ogniowo metodą Sendzimira

Szczegóły produktu

Właściwości

Materiał

  • Gatunek Stali:
    Stal S250GD
  • Ochrona antykorozyjna:
    Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

  • Prosty montaż
  • ​Obliczone statycznie
  • Mocne i trwałe połączenia
  • Gwoździowanie pełne lub częściowe
  • Uniwersalna perforacja
  • Możliwość mocowania do drewna i betony

Zastosowanie

Połączenie

Belka - Belka  i Belka - Beton
Element główny:
- drewno lite, drewno kompozytowe, drewno klejone warstwowo, beton.
Element drugorzędny:
- drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Zastosowanie

  • Połączenia krokwi z murłatą lub betonowym wieńcem.
  • Połączenie słupa drewnianego z belką lub betonem.
  • Wszystkie inne elementy konstrukcyjne gdzie konieczne jest uzyskanie wysokiej nośności połączenia.

Dane techniczne

Wymiary

Wymiary złącza

Referencje Wymiary złącza [mm] Otwory ramię A Otwory ramię B
A B C t Ø5 Ø11 Ø5 Ø11
E20/3170113953245164

Połączenie belka / belka - Para kątowników w połączeniu / gwoździowanie pełne

Referencje Nośności dla połączenia belka - belka / gwoździowanie pełne
Łączniki Nośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie [kN]
Ramię A Ramię B R1.k R2.k = R3.k
szt. szt. CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x40 CNA4.0x50 CNA4.0x60
E20/324168.9511.7714.7121.8626.6128.31

The published characteristic capacity is based on short term load duration and service class 2 according to EC5 (EN 1995) – kmod = 0,9. For other load duration and service class, please refer to the ETA to get more accurate capacities.
To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

Połączenie belka / belka - Para kątowników w połączeniu / gwoździowanie częściowe

Referencje Nośności dla połączenia belka - belka / gwoździowanie częściowe
Łączniki Nośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie [kN]
Ramię A Ramię B R1.k R2.k = R3.k
szt. szt. CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x40 CNA4.0x50 CNA4.0x60
E20/31296.788.7810.9716.4820.2221.51

The published characteristic capacity is based on short term load duration and service class 2 according to EC5 (EN 1995) – kmod = 0,9. For other load duration and service class, please refer to the ETA to get more accurate capacities.
To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

Połączenie słup / podwalina - Para kątowników w połączeniu / gwoździowanie częściowe

Referencje Nośności dla połączenia słup - podwalina / gwoździowanie częściowe
Łączniki Nośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie [kN]
Ramię A Ramię B R1.k R2.k = R3.k
szt. szt. CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x40 CNA4.0x50 CNA4.0x60
E20/31386.788.7810.9712.9315.9116.92

The published characteristic capacity is based on short term load duration and service class 2 according to EC5 (EN 1995) – kmod = 0,9. For other load duration and service class, please refer to the ETA to get more accurate capacities”.
To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

Połączenie belka / belka (strop) - Para kątowników w połączeniu / gwoździowanie częściowe

Referencje Nośności dla połączenia belka - belka (strop) / gwoździowanie pełne
Łączniki Nośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie [kN]
Ramię A Ramię B R2.k = R3.k
szt. szt. CNA4.0x40 CNA4.0x50 CNA4.0x60
E20/3181615.4519.3124.14

The published characteristic capacity is based on short term load duration and service class 2 according to EC5 (EN 1995) – kmod = 0,9. For other load duration and service class, please refer to the ETA to get more accurate capacities.
To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

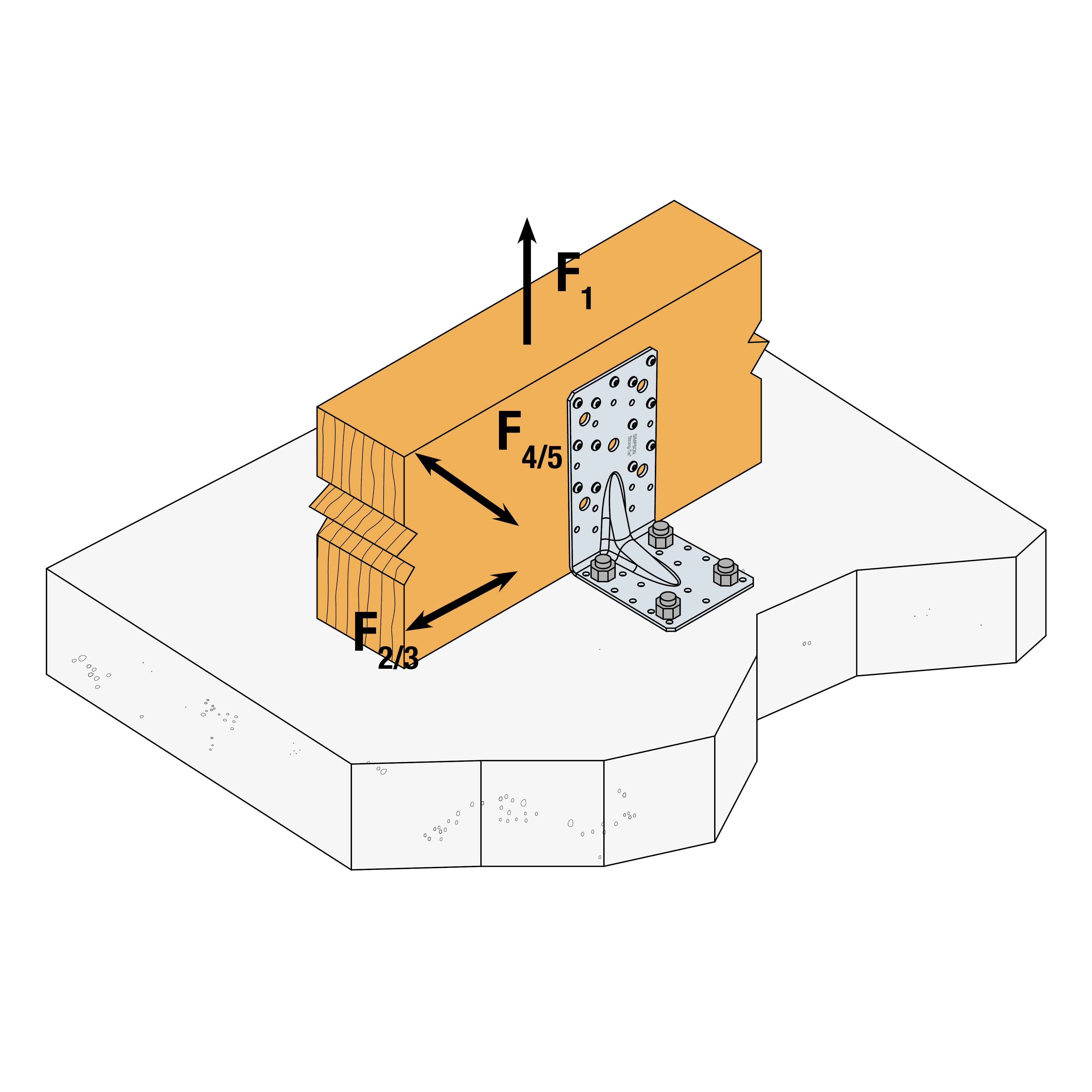

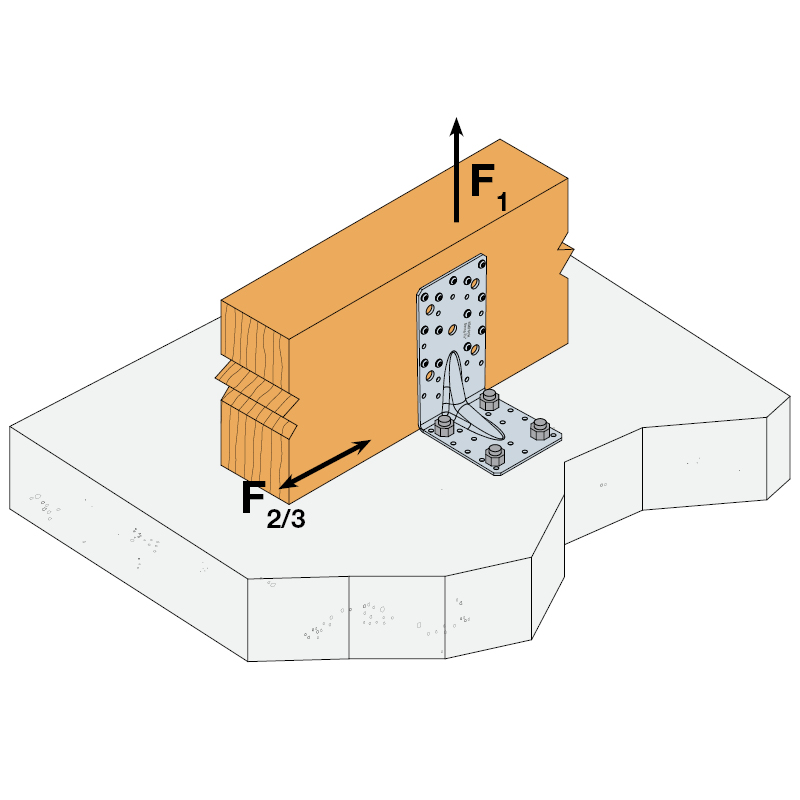

Połączenie belka / beton - Para kątowników w połączeniu / gwoździowanie pełne

Referencje Nośności dla połączenia belka - beton / gwoździowanie pełne
Łączniki Nośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie [kN]
Ramię A Ramię B R1.k R2.k = R3.k
szt. Typ szt. Typ CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x40 CNA4.0x50 CNA4.0x60
E20/324CNA4Ø1065.57188.842.944.747.5

The published characteristic capacity is based on short term load duration and service class 2 according to EC5 (EN 1995) – kmod = 0,9. For other load duration and service class, please refer to the ETA to get more accurate capacities.
To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

Połączenie belka / beton - Para kątowników w połączeniu / gwoździowanie częściowe

Referencje Nośności dla połączenia belka - beton / gwoździowanie częściowe
Łączniki Nośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie [kN]
Ramię A Ramię B R1.k R2.k = R3.k
szt. Typ szt. Typ CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x50 CNA4.0x60
E20/313CNA4Ø1036.9502829.131

The published characteristic capacity is based on short term load duration and service class 2 according to EC5 (EN 1995) – kmod = 0,9. For other load duration and service class, please refer to the ETA to get more accurate capacities.
To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

Instalacja

Montaż

Mocowanie

Do drewna:
Za pomocą gwoździ systemowych CNA 4.0 x ℓ lub alternatywnie systemowych wkrętów CSA5.0 x ℓ.

Do betonu:
Łącząc element drewniany z betonowym, należy zastosować kotwy mechaniczne WA lub chemiczne AT-HP Simpson Strong-Tie z wykorzystaniem prętów gwintowanych LMAS.

Montaż

Do drewna

  1. Ustal właściwą pozycje złączy.
  2. Przymocuj kątownik do elementu drewnianego zwracając uwagę na właściwy układ otworów w ramieniu kątownika.
  3. Jeżeli nie wyspecyfikowano inaczej należy wypełnić wszystkie otwory w mocowanym złączu.
  4. Wsuń element drewniany tak, aby luźno oparł się na podstawie i za pomocą gwoździ CNA przymocuj złącze do drewna wypełniając wszystkie otwory.

Do betonu

  1. Ustal właściwą pozycje złączy zwracając uwagę na właściwy układ otworów w ramieniu kątownika.

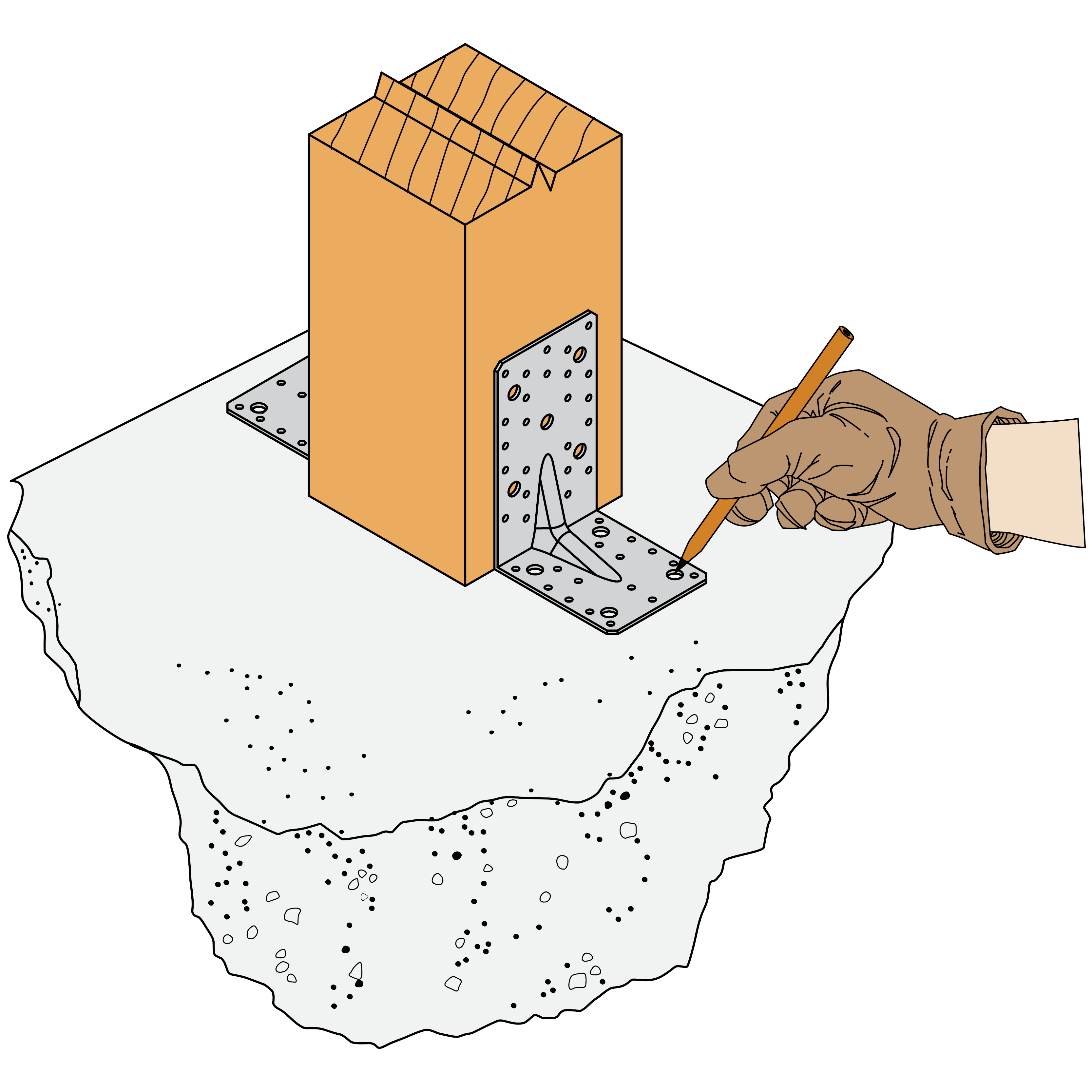

  2. Odznacz otwory przykładając złącze kątowe do betonu.

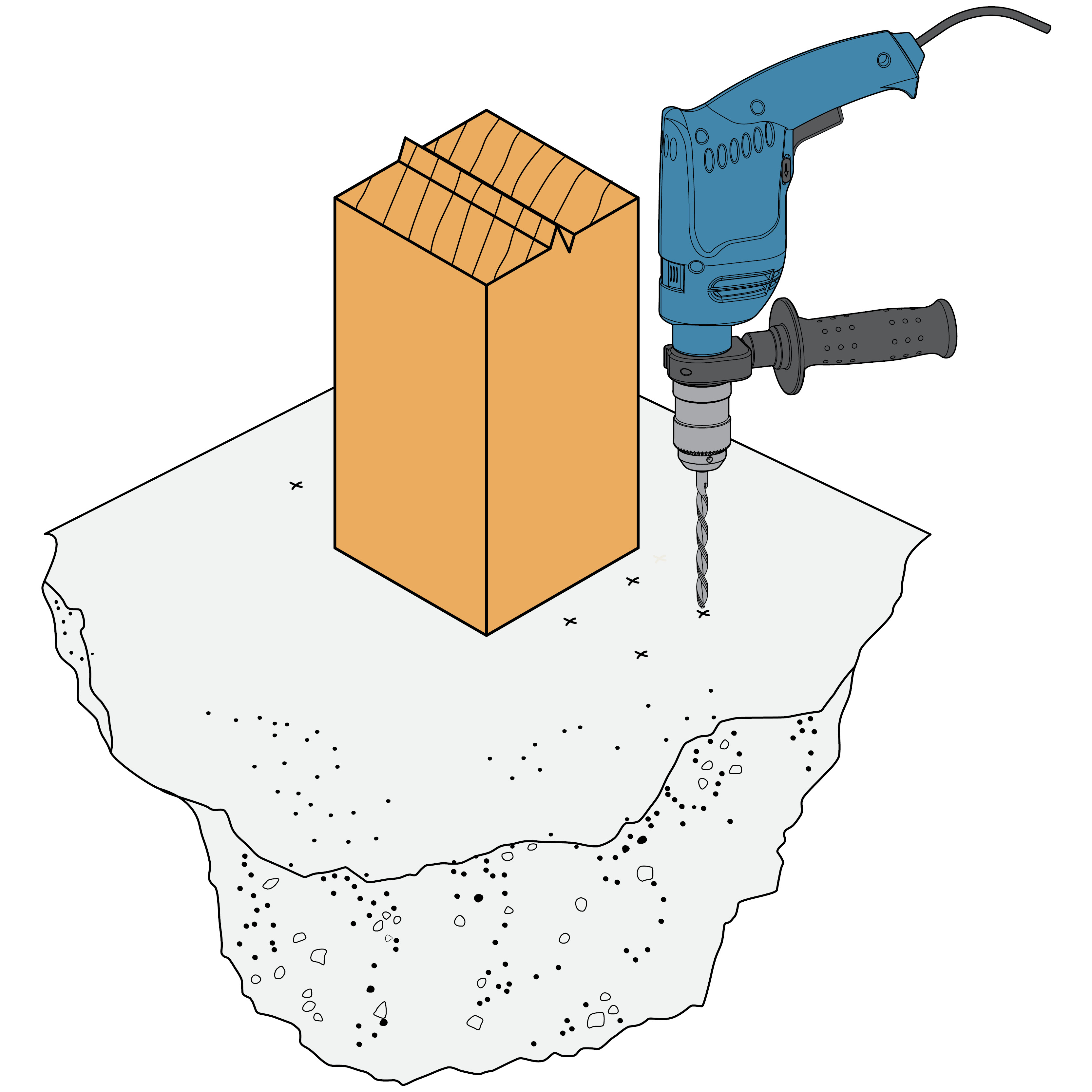

  3. Wywierć otwory o wymaganej średnicy.

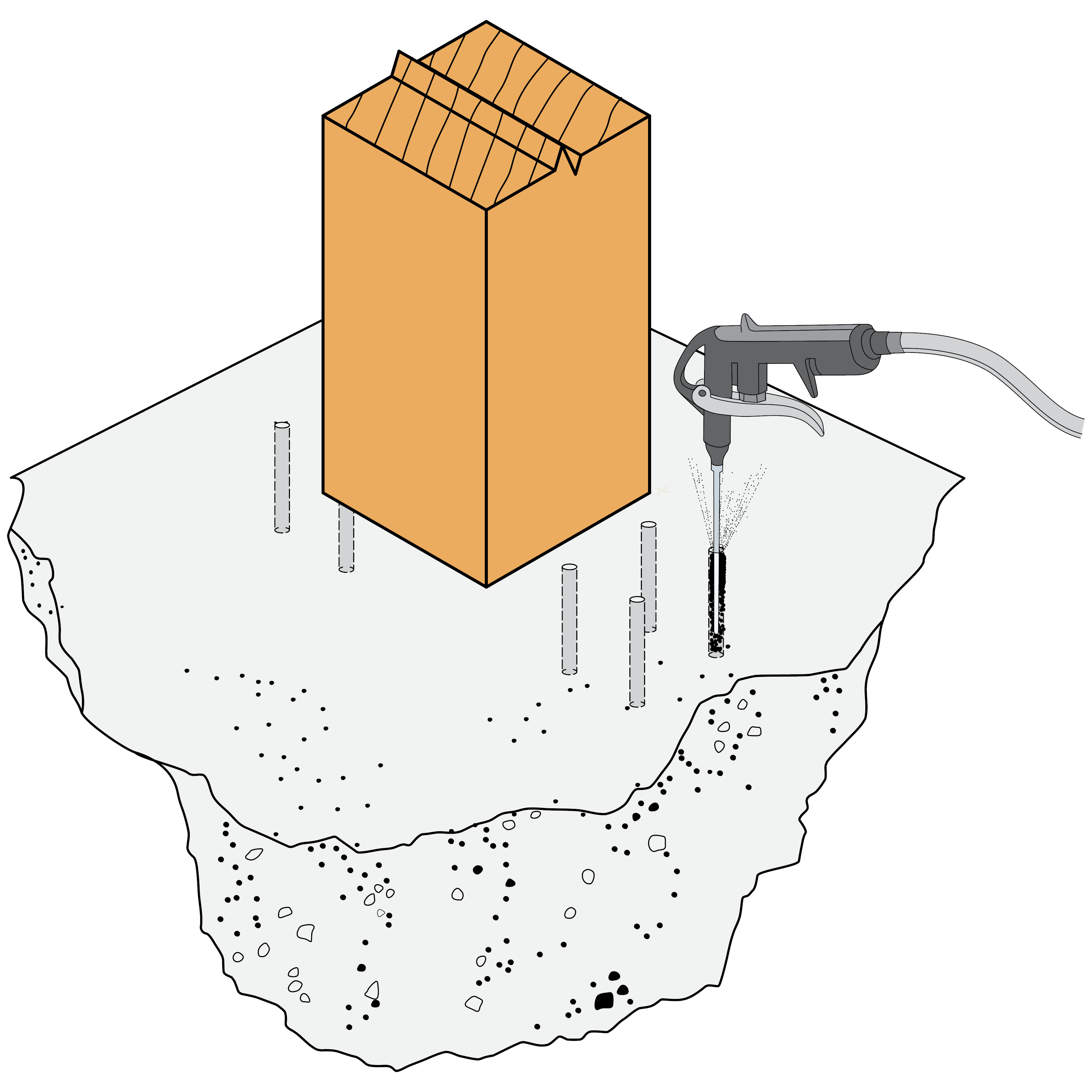

  4. Przed przystąpieniem do mocowania należy usunąć zwierciny z wywierconych otworów. Dla kotew chemicznych dodatkowo przedmuchać.

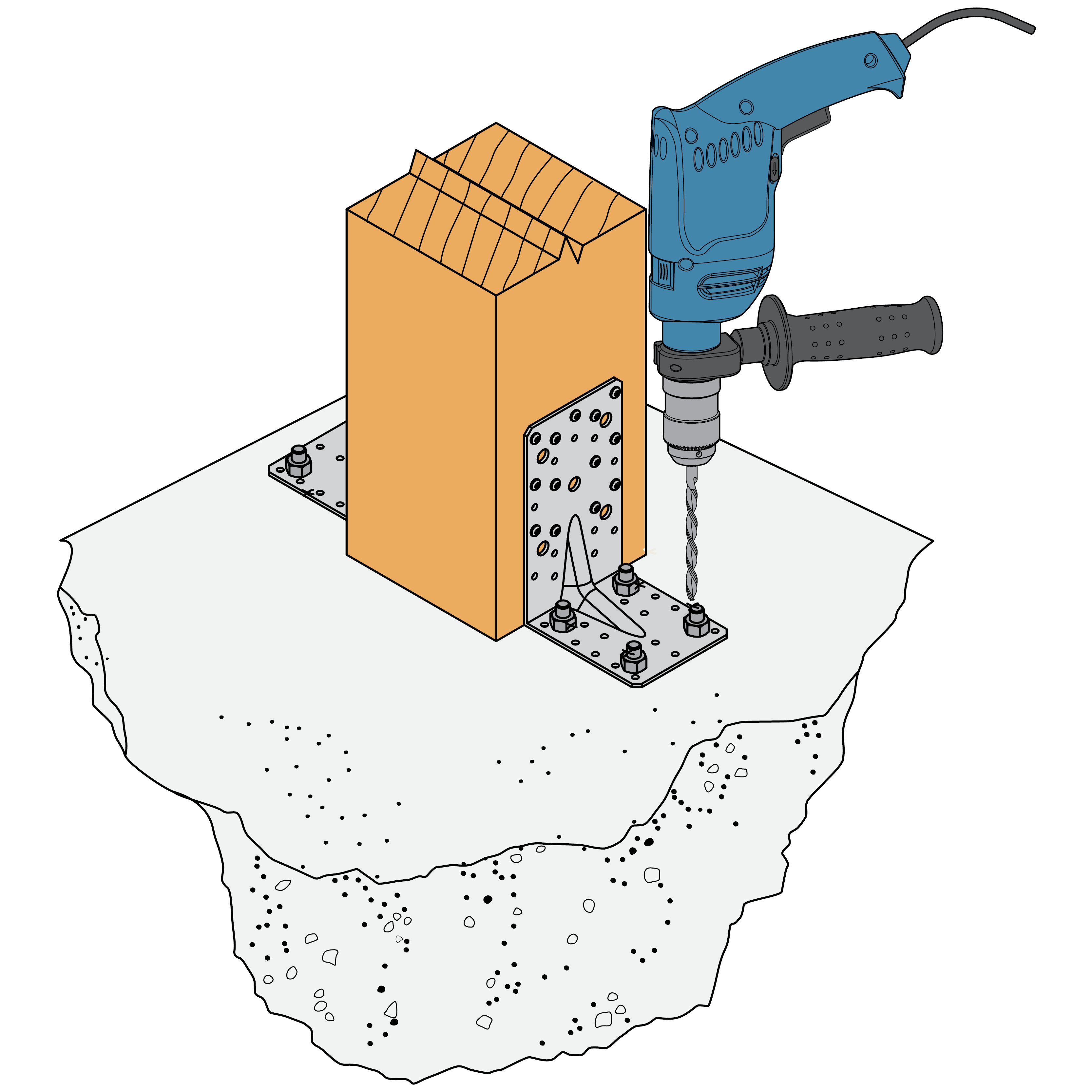

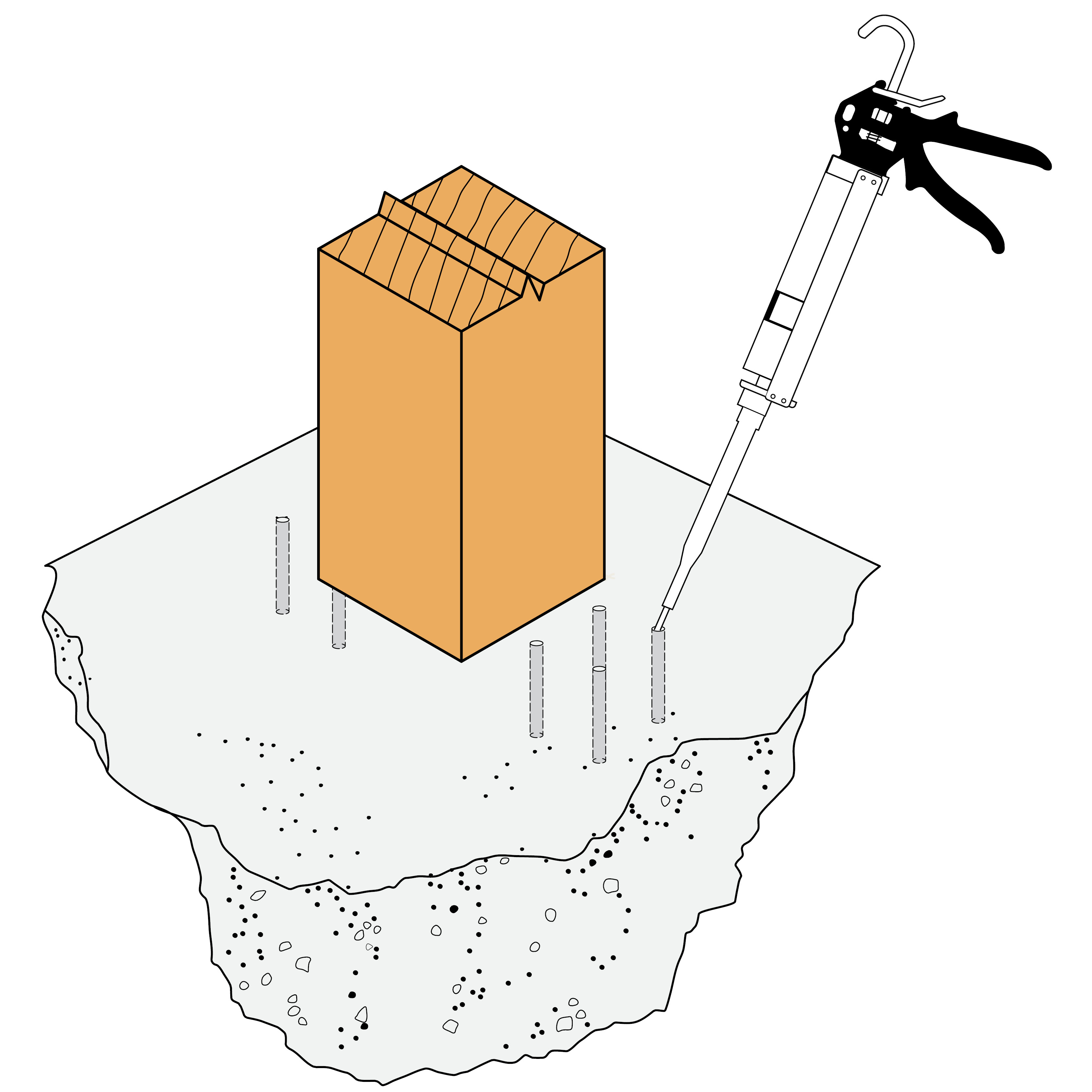

  5. Przymocować złącze za pomocą kotew mechanicznych lub chemicznych.
  6. Wsuń drewniany element pomiędzy kątowniki tak, aby luźno oparł się na podstawie i za pomocą gwoździ CNA przymocuj złącze do drewna wypełniając wszystkie otwory.

Aprobaty i Deklaracje

Deklaracja Właściwości Użytkowych (DoP)

Aprobaty Techniczne (ETA)

eta-06-0106.pdf (13.43 MB)
