CNAPC34

Gwoździe pierścieniowe ocynkowanedo złączy ciesielskich na taśmie

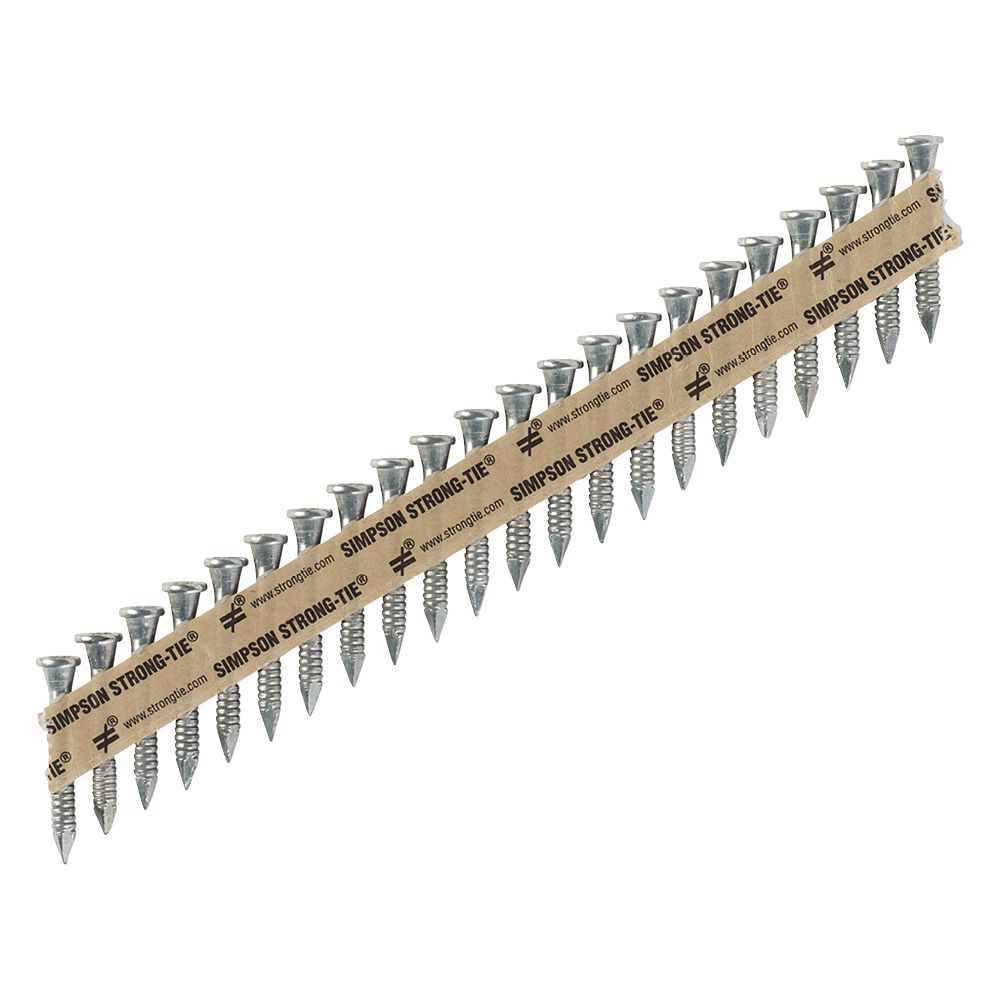

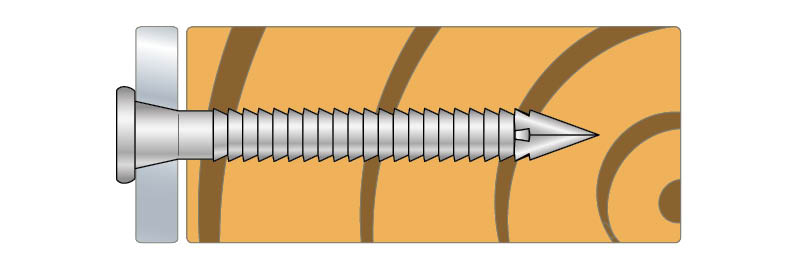

Gwoździe pierścieniowe CNA łączone papierową taśmą pod kątem 34º są łącznikami przeznaczonymi do mocowania złączy do drewna. Karbowanie, czyli uformowane pierścienie na trzpieniu gwoździa sprawiają, że nośność gwoździ na wyrywanie jest zdecydowanie większa niż popularnych gwoździ gładkich. Unikalną cechą tych gwoździ jest stożkowe poszerzenie średnicy pod samym łbem. Dzięki temu gwóźdź całkowicie wypełnia otwór w złączu, co poprawia pracę połączenia i minimalizuje początkowe przemieszczenia w momencie pojawienia się obciążenia.

Oznaczenie CE
Oznaczenie CE
ETA
ETA
EPD
EPD
Ocynk elektrolityczny 12µm
Ocynk elektrolityczny 12µm
Klasa użytkowania 2
Klasa użytkowania 2
Środowisko wewnętrzne
Środowisko wewnętrzne

Szczegóły produktu

Obrazy

Właściwości

Materiał

Stal węglowa C9D lub C10D.
Cynkowany elektrolitycznie. Grubość warstwy cynki wynosi min. 12 μm

Właściwości

  • Pierścienie na całej długości trzpienia
  • Duża wytrzymałość na wyrywanie

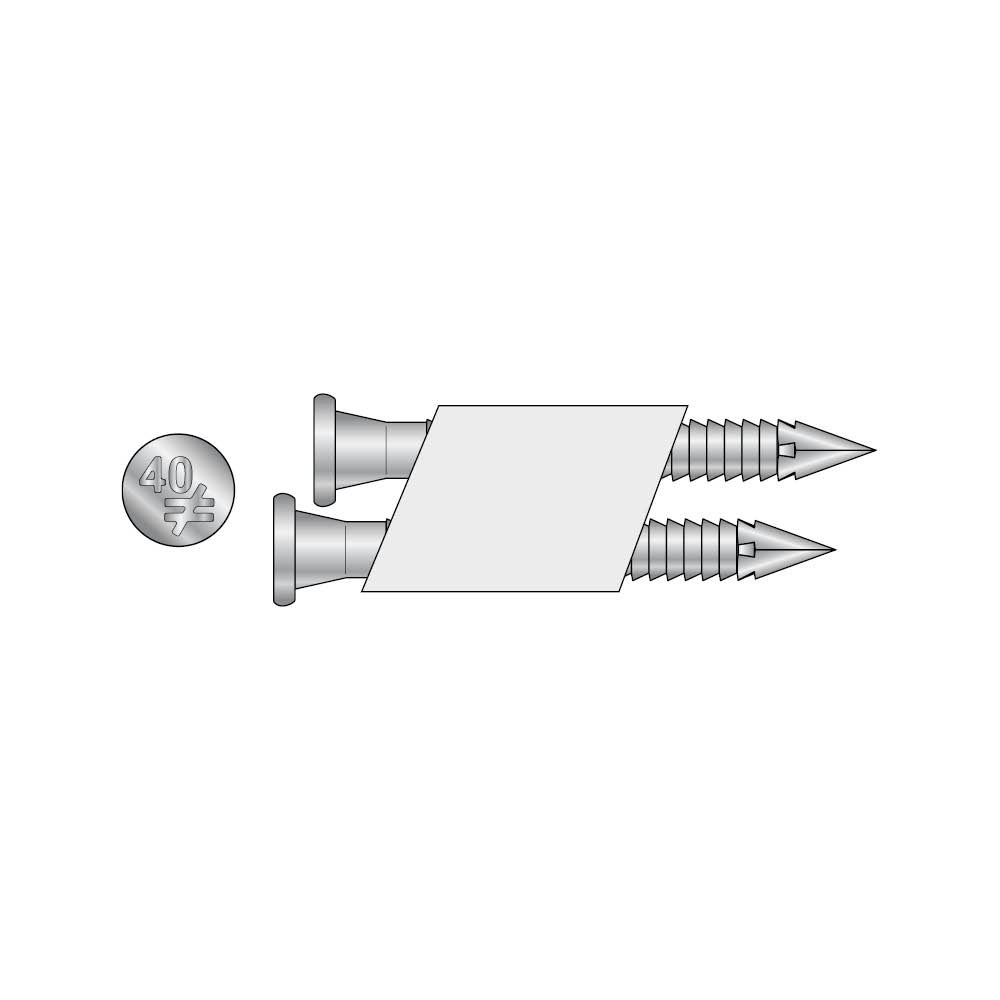

  • Stożkowe poszerzenie średnicy, które wypełnia otwór i minimalizuje początkowe przemieszczenie
  • Kąt nachylenia gwoździ 34°

Zastosowanie

Zastosowanie

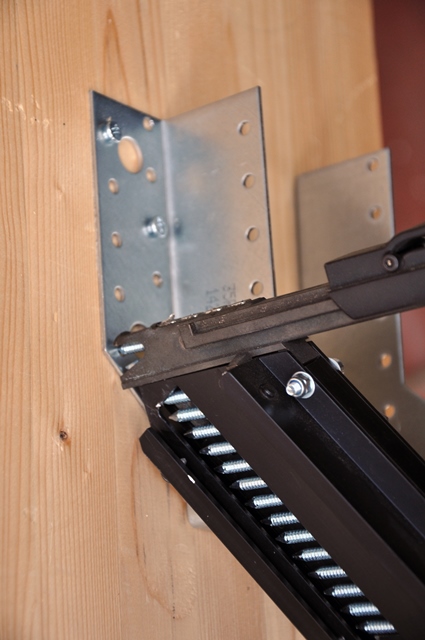

  • Do złączy ciesielskich
  • Zastosowanie gwoździ CNA (lub wkrętów CSA) jest warunkiem koniecznym dla uzyskania pełnej nośności połączenie z użyciem złączy ciesielskich Simpson Strong-Tie

.

  • Fixations de sabots de charpente,
  • Equerres d'assemblage,
  • Feuillards et plaques perforées...

Dane techniczne

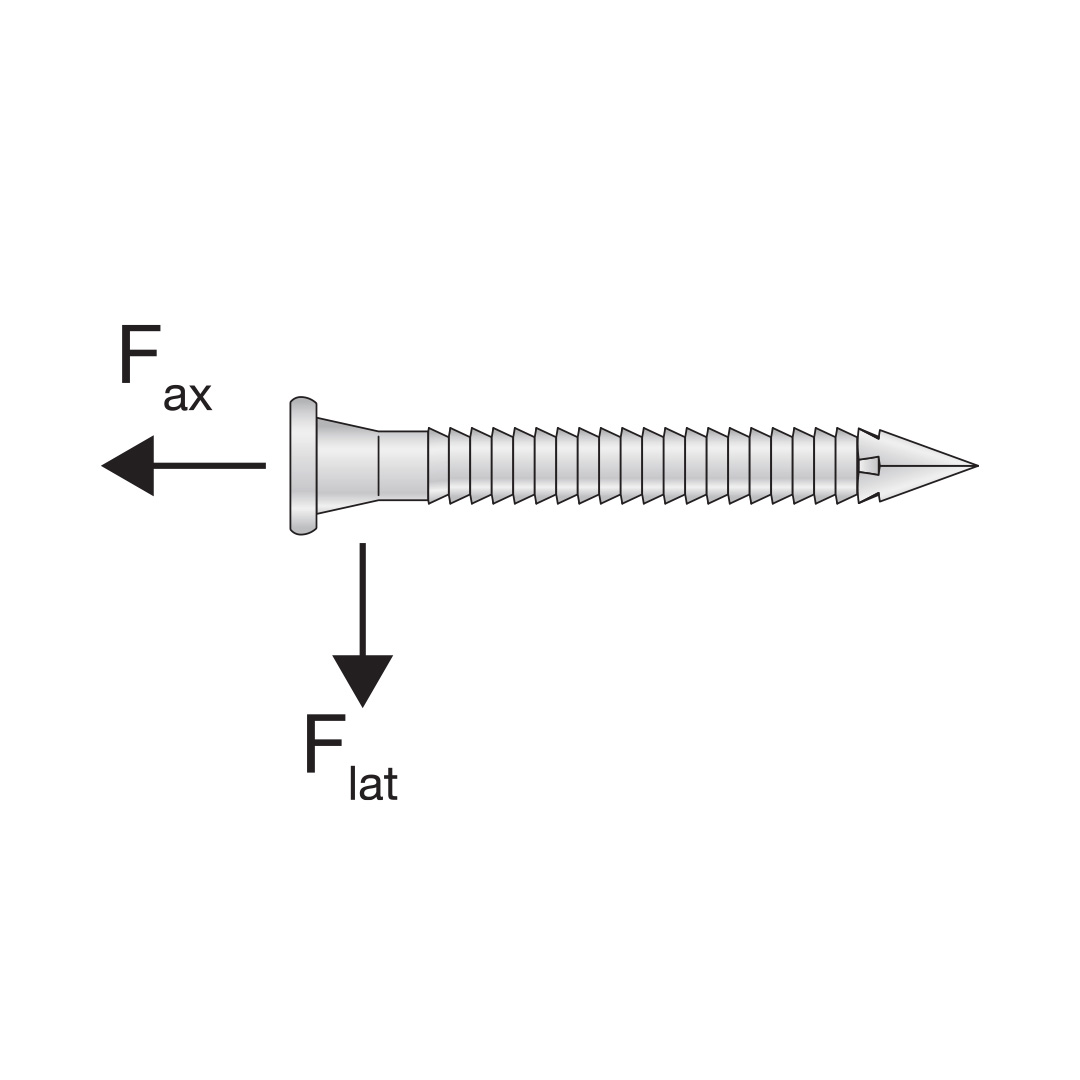

Wymiary produktu i nośności charakterystyczne

Wymiary

Numer referencyjnyWymiary łącznika[mm]
OtherWymiary łącznika[mm] QD information
Ilość w opakowaniud[mm]Długość[mm]dh[mm]ht[mm]Ilość na pasku
CNA4.0X40PC341500.044071.522.0
CNA4.0X50PC341000.045071.522.0
CNA4.0X60PC341000.046071.522.0

Nośności podane w tabeli dotyczą złączy stalowych o grubości 2 mm i drewna klasy C24. W przypadku innej grubości złącza lub klasy drewna należy zapoznać się z ETA-04/0013.

Aprobaty i Deklaracje

Europejska ocena techniczna (ETA)

Brak dostępnej historii

Environmental Product Declarations (EPD)
