Złącza

SBE

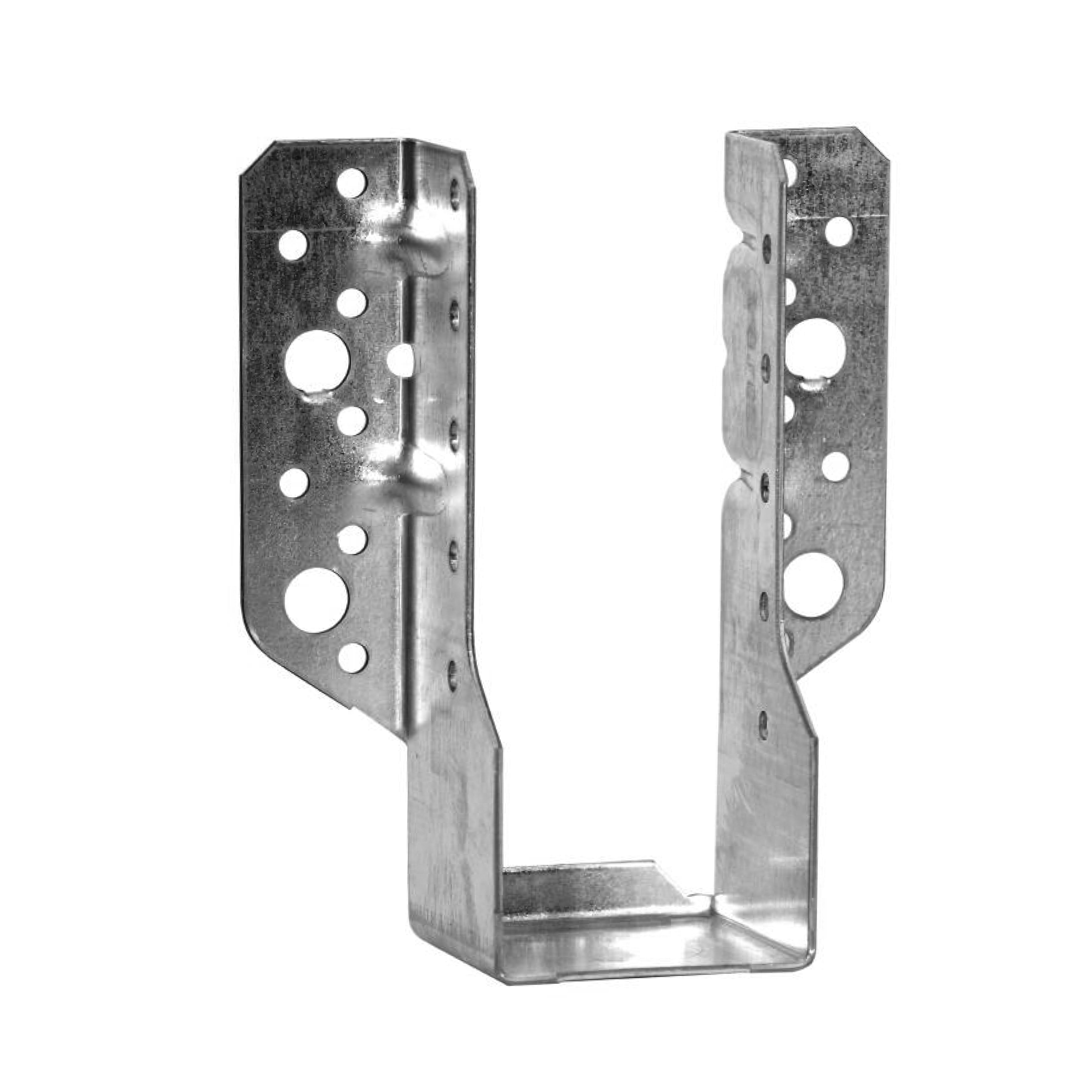

Wieszak belki

Wieszak SBE jest zoptymalizowaną wersją standardowego wieszaka belki BSNN. Zastosowano cieńszą blachę, skrócono wysięg półki dolnej i zastosowano mniejszą ilość łączników. Wszystkie te elementy korzystnie wpływają na cenę wieszka. Dzięki dodatkowym przetłoczeniom usztywniającym udało się uzyskać niedużą redukcję nośności w stosunku do standardowych wieszaków BSN.

Karta techniczna

Oznaczenie CE

ETA

Ramiona zewnętrzne

EPD

Cynkowane ogniowo metodą Sendzimira 20µm

Klasa użytkowania 2

SBE_SSTBP_homepage_FR_fr

SBE_SSTBP_homepage_ES_es

SBE_SSTBP_homepage_NL_nl

SBE_SSTBP_homepage_PT_pt

Szczegóły produktu

Obrazy

Back seat to prevent opening of the joist hangers

Ribs to increase stiffness

"Speed-prong" to help installation

Właściwości

Materiał

Gatunek Stali:
Stal S250GD
Grubość blachy 1,5 mm
Ochrona antykorozyjna:
Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

Zoptymalizowana konstrukcja dla szybszego montażu i tańszego połączenia.

20% mniej gwoździ w stosunku do standardowego wieszaka belki
„Speed nail” do łatwego montażu dla połączenia elementów drewnianych
Mniejsza grubość bez znaczącej utraty wytrzymałości
Obliczone statycznie
Mocne i trwałe połączenia

Zastosowanie

Połączenie

Element główny
drewno lite, drewno kompozytowe, drewno klejone warstwowo, beton.
Element drugorzędny
drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Stosowane

Do połączenia elementów drewnianych o szerokościach 40 – 140 mm z elementem głównym wykonanym z drewna, materiałów drewnopochodnych lub betonem.

Dane techniczne

Wymiary złącza

Wymiary

Numer referencyjny	Wymiary
	Other	Timber size[mm]			Wymiary złącza[mm]						Otwory - belka główna		Otwory - belka drugorzędna
	Waga[kg]	Szerokość[mm]	Wysokość		A[mm]	B[mm]	C[mm]	D[mm]	F[mm]	Grubość[mm]	Okrągłe		Okrągłe
	Waga[kg]	Szerokość[mm]	Szerokość[mm]	Max.[mm]	A[mm]	B[mm]	C[mm]	D[mm]	F[mm]	Grubość[mm]	Ø5[mm]	LIczba[mm]	Ø5[mm]
SBE40/110	0.2	40	123	165	40	110	55	30	54	1.5	12	2	8
SBE40/140	0.24	40	153	210	40	140	55	30	54	1.5	14	2	10
SBE45/93	0.17	45	105	139	45	92.5	55	30	54	1.5	12	2	6
SBE45/108	0.2	45	120	162	45	107.5	55	30	54	1.5	12	2	8
SBE45/138	0.24	45	150	207	45	137.5	55	30	54	1.5	14	2	10
SBE45/168	0.29	45	180	252	45	167.5	55	30	54	1.5	18	4	12
SBE51/90	0.17	51	102	135	51	89.5	55	30	54	1.5	12	2	6
SBE51/135	0.24	51	147	202	51	134.5	55	30	54	1.5	14	2	10
SBE60/100	0.2	60	113	150	60	100	55	30	54	1.5	12	2	8
SBE60/130	0.24	60	143	195	60	130	55	30	54	1.5	14	2	10
SBE60/160	0.29	60	173	240	60	160	55	30	54	1.5	18	4	12
SBE70/125	0.24	70	138	188	70	125	55	30	54	1.5	14	2	10
SBE80/120	0.24	80	133	180	80	120	55	30	54	1.5	14	2	10
SBE80/150	0.29	80	163	225	80	150	55	30	54	1.5	18	4	12
SBE90/145	0.29	90	158	218	90	145	55	30	54	1.5	18	4	12
SBE100/140	0.29	100	153	210	100	140	55	30	54	1.5	18	4	12

Nośność charakterystyczna - połączenie belka-belka - pełne gwoździowanie

Wymiary

Numer referencyjny	Hanger capacity
	Nośność charakterystyczna - połączenie belka-belka - pełne gwoździowanie
	Łączniki		Nośność charakterystyczna - Drewno C24[kN]

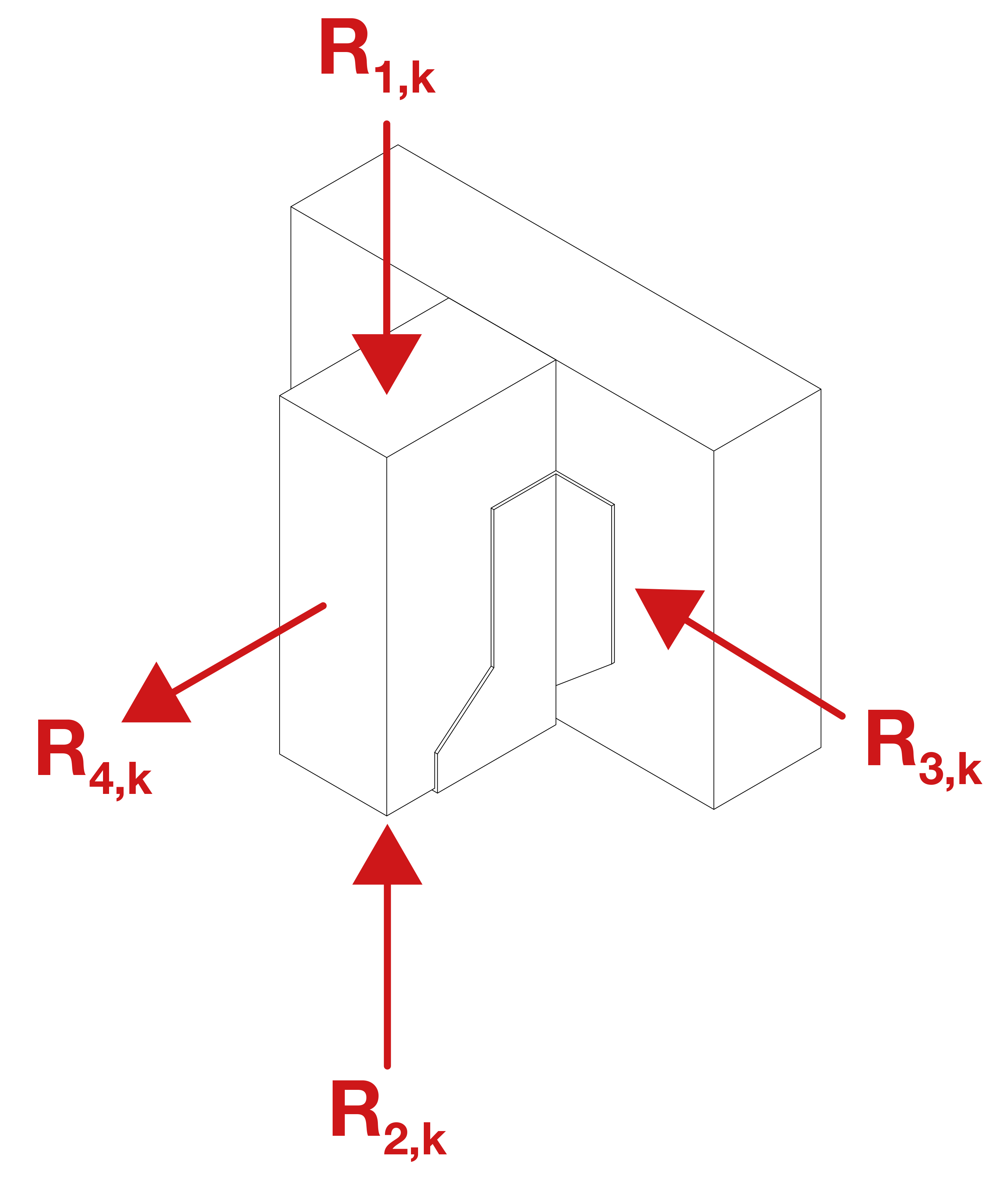

	Belka główna	Belka drugorzędna	R₁,ₖ		R₂,ₖ		R₃,ₖ		R4,k
	szt.	szt.	CNA4.0x40	CNA4.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x40	CNA4.0x50
SBE40/110	12.0	8	13.2	0	5.2	0	6.3	0	5.8	0
SBE40/140	14.0	10	18.3	0	6	0	7.6	0	7.3	0
SBE45/93	12.0	6	10.8	0	5.2	0	5.4	0	5.8	0
SBE45/108	12.0	8	12.8	0	5.7	0	6.3	0	5.8	0
SBE45/138	14.0	10	18	0	6.7	0	7.6	0	7.3	0
SBE45/168	18.0	12	25	0	7.5	0	8.6	0	8.8	0
SBE51/90	12.0	8	10.2	13.3	5.8	5.8	5.4	6.8	5.8	7.8
SBE51/135	14.0	10	17.6	22.3	7.4	7.4	7.6	9.6	7.3	9.8
SBE60/100	12.0	8	11.6	15	7.3	7.3	6.3	7.9	5.8	7.8
SBE60/130	14.0	10	17	21.6	8.6	8.6	7.6	9.6	7.3	9.8
SBE60/160	18.0	12	24.1	30.4	9.7	9.7	8.6	11	8.8	11.7
SBE70/125	14.0	10	16.3	20.8	9.8	9.8	7.6	9.6	7.3	9.8
SBE80/120	14.0	10	15.4	19.8	10.9	10.9	7.6	9.6	7.3	9.8
SBE80/150	18.0	12	22.6	28.7	12.5	12.5	8.6	11	8.8	11.7
SBE90/145	18.0	12	21.8	27.8	13.7	13.7	8.6	11	8.8	11.7
SBE100/140	18.0	12	20.9	26.8	15	15	8.6	11	8.8	11.7

A, B i C są wymiarami wewnętrznymi wieszaka belki.

Nośność charakterystyczna - połączenie belka-belka – gwoździowanie częściowe

Wymiary

Numer referencyjny	Hanger capacity
	Nośność charakterystyczna - połączenie belka-belka – gwoździowanie częściowe
	Łączniki		Nośność charakterystyczna - Drewno C24[kN]
	Belka główna	Belka drugorzędna	R₁,ₖ		R₂,ₖ		R₃,ₖ		R4,k
	szt.	szt.	CNA4.0x40	CNA4.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x40	CNA4.0x50
SBE40/110	8.0	4.0	9.4	0	5.2	0	2.3	0	5.8	0
SBE40/140	10.0	6.0	13.1	0	6	0	2.7	0	7.3	0
SBE45/93	8.0	4.0	7.6	0	5.2	0	2.1	0	5.8	0
SBE45/108	8.0	4.0	9.2	0	5.7	0	2.3	0	5.8	0
SBE45/138	10.0	6.0	12.9	0	6.7	0	2.7	0	7.3	0
SBE45/168	12.0	6.0	14.7	0	7.5	0	3.2	0	8.8	0
SBE51/90	8.0	4.0	7.2	9.4	5.8	5.8	2.1	2.6	5.8	7.5
SBE51/135	10.0	6.0	12.6	16	7.4	7.4	2.7	3.3	7.3	9.8
SBE60/100	8.0	4.0	8.4	10.8	6.7	7.3	2.3	2.7	5.8	7.5
SBE60/130	10.0	6.0	12.2	15.5	8.6	8.6	2.7	3.3	7.3	9.8
SBE60/160	12.0	6.0	14.7	17.7	9.7	9.7	3.2	3.8	8.8	11.3
SBE70/125	10.0	6.0	11.7	14.9	9.5	9.8	2.7	3.3	7.3	9.8
SBE80/120	10.0	6.0	11.1	14.2	9.5	10.9	2.7	3.3	7.3	9.8
SBE80/150	12.0	6.0	14.7	17.7	11	12.5	3.2	3.8	8.8	11.3
SBE90/145	12.0	6.0	14.7	17.7	11	13.3	3.2	3.8	8.8	11.3
SBE100/140	12.0	6.0	14.4	17.7	11	13.3	3.2	3.8	8.8	11.3

A, B i C są wymiarami wewnętrznymi wieszaka belki

Nośność charakterystyczna - połączenie belka-beton/stal

Wymiary

Numer referencyjny	Hanger capacity
	Characteristic capacities - Timber to concrete or steel
	Łączniki				Nośność charakterystyczna - Drewno C24[kN]
	Belka główna		Belka drugorzędna		R₄.ₖ	R₁,ₖ		R₂,ₖ		R₃,ₖ
	szt.	Typ	szt.	Typ	R₄.ₖ	CNA4.0x40	CNA4.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x40	CNA4.0x50
SBE40/110	2.0	Ø10*	8.0	CNA**	5	14.2	0	5.2	0	9.7	0
SBE40/140	2.0	Ø10*	10.0	CNA**	5	14.2	0	6	0	9.1	0
SBE45/93	2.0	Ø10*	6.0	CNA**	5	14.2	0	5.2	0	8.6	0
SBE45/108	2.0	Ø10*	8.0	CNA**	5	14.2	0	5.7	0	11	0
SBE45/138	2.0	Ø10*	10.0	CNA**	5	14.2	0	6.7	0	10.3	0
SBE45/168	4.0	Ø10*	12.0	CNA**	10	22.7	0	7.5	0	13.4	0
SBE51/90	2.0	Ø10*	6.0	CNA**	5	14.2	14.2	5.8	5.8	9.8	11.8
SBE51/135	2.0	Ø10*	10.0	CNA**	5	14.2	14.2	7.4	7.4	11.6	14.1
SBE60/100	2.0	Ø10*	8.0	CNA**	5	14.2	14.2	7.3	7.3	14.6	17.7
SBE60/130	2.0	Ø10*	10.0	CNA**	5	14.2	14.2	8.6	8.6	13.7	16.6
SBE60/160	4.0	Ø10*	12.0	CNA**	10	22.7	22.7	9.7	9.7	11.7	13.2
SBE70/125	2.0	Ø10*	10.0	CNA**	5	14.2	14.2	9.8	9.8	16	13.8
SBE80/120	2.0	Ø10*	10.0	CNA**	5	14.2	14.2	10.9	10.9	13.1	14.7
SBE80/150	4.0	Ø10*	12.0	CNA**	10	22.7	22.7	12.5	12.5	13.4	14.8
SBE90/145	4.0	Ø10*	12.0	CNA**	10	22.7	22.7	13.7	13.7	13.4	14.8
SBE100/140	4.0	Ø10*	12.0	CNA**	10	22.7	22.7	15	15	13.4	14.8

A, B i C są wymiarami wewnętrznymi wieszaka belki. Nośności w połączeniu z betonem podane w tej tabeli, zakładają wartość bez wpływu krawędzi elementu. W sytuacji innej, zaleca się aby projektant zweryfikował nośność zakotwienia. Sugerujemy wykorzystanie darmowego programu Anchor Designer. który może być pobrany z tej strony internetowej.

* Aby dobrać odpowiednią kotwę, sprawdź kotwy chemiczne i mechaniczne Simpson Strong-Tie. Typowymi rozwiązaniami są Kotwy mechaniczne WA lub BOAXII i chemiczne AT-HP lub SET-XP, w zależności o materiału bazowego, rozstawu kotew i odległości od krawędzi. Wartości podane w tej tabeli, zakładają montaż bez wpływu odległości od krawędzi. W innych warunkach montażu, projektant musi przeprowadzić dodatkowe obliczenia Sugerujemy wykorzystanie darmowego programu Anchor Designer. który może być pobrany z tej strony internetowej.

** W kolumnie Nośności charakterystyczne znajduje się specyfikacja typy łącznika sugerowane do montażu w ramieniu A. Nośności połączenia będą się różnić przy zmianie typu łącznika.

Instalacja

Montaż

Mocowanie i montaż

Mocowanie do drewna
Za pomocą gwoździ systemowych CNA 4.0 x 40 lub alternatywnie systemowych wkrętów CSA5.0 x l.
Długość łączników określa katalog obliczeń statycznych lub zakładka tabela nośności.
Standardowymi łącznikami specyfikowanymi do uzyskania deklarowanej nośności złącza są gwoździe CNA. Dopuszczalne jest zastąpienie gwoździ CNA wkrętami CSA bez konieczności przeprowadzania dodatkowych obliczeń, jeżeli zmiana zostanie przeprowadzona zgodnie z poniższą tabelą.
Zastosowanie łączników SIMPSON Strong-Tie jest warunkiem koniecznym dla uzyskania pełnej nośności połączenia.

CNA	CSA
3,1 x 40	4,0 x 30
4,0 x 35	5,0 x 35
4,0 x 40	5,0 x 35
4,0 x 50	5,0 x 40
4,0 x 60	5,0 x 40
4,0 x 75	5,0 x 50
4,0 x 100	5,0 x 50

Mocowanie do betonu
Łącząc element drewniany z betonowym, należy zastosować kotwy mechaniczne WA M10-78/5 lub chemiczne AT-HP Simpson Strong-Tie z wykorzystaniem prętów gwintowanych LMAS M10-120/25

Mocowanie do elementów murowych
Połączenie elementu drewnianego z elementem murowym należy zastosować kotwę chemiczną POLY-GP lub AT-HP z wykorzystaniem prętów gwintowanych LMAS M10-120/25 i tulei siatkowych SH M16-130.
Aby uzyskać nośność połączenia zadeklarowaną w katalogu obliczeń statycznych należy użyć wskazanych przez producenta łączników i stosować się do wskazówek montażowych.

Montaż

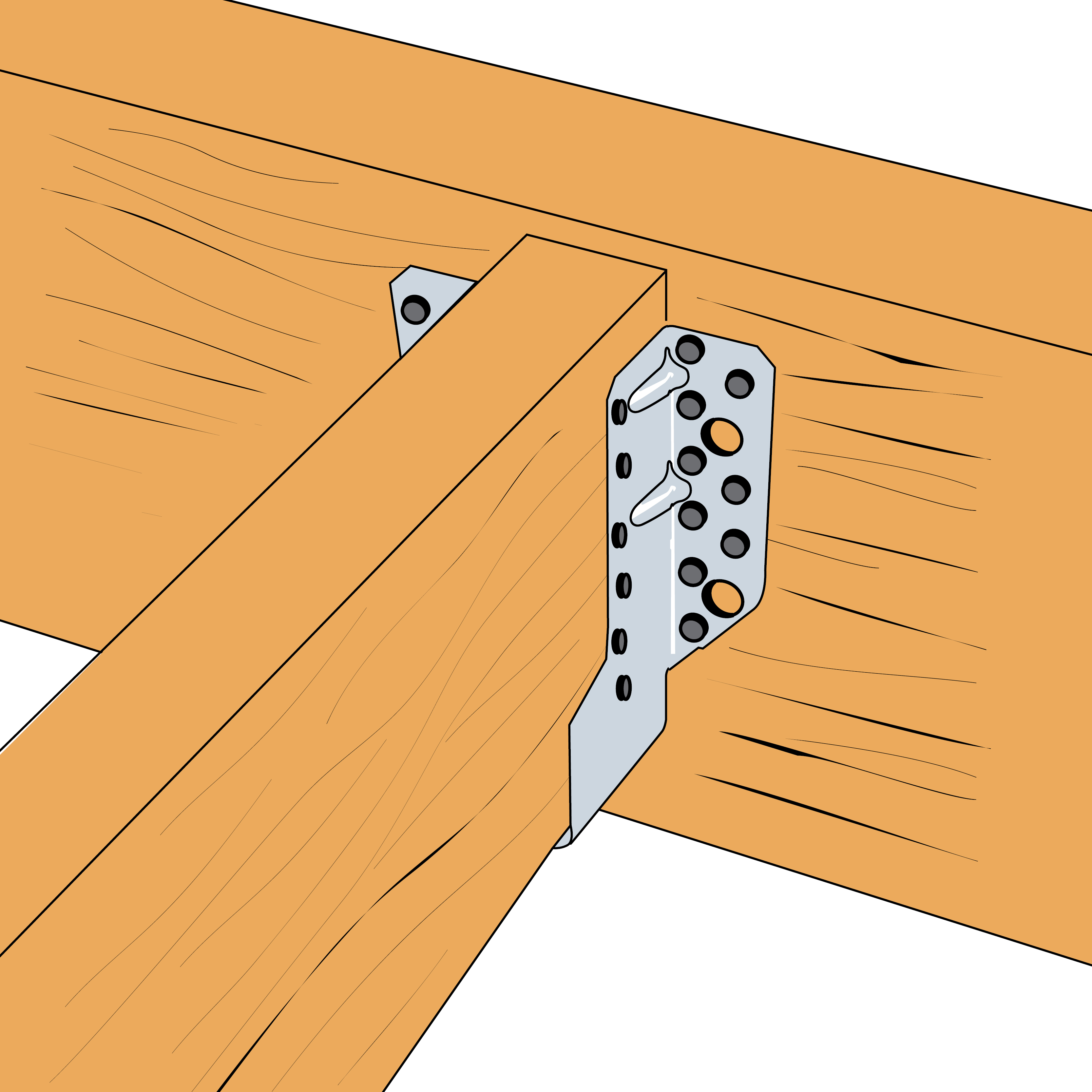

Montaż do drewna

Wybrać właściwy wymiar wieszaka belki uwzgledniając zasadę że wieszak nie powinien być mniejszy niż 2/3 wysokości elementu drugorzędnego.
Zobacz wskazówki i zalecenia montażowe dla wieszaków belki
Ustal właściwą pozycje wieszaka belki
Za pomocą ząbków zamocuj wstępnie wieszak belki w elemencie głównym
Jeżeli nie wyspecyfikowano inaczej należy wypełnić wszystkie otwory w skrzydełkach wieszaka
Wsuń element drugorzędny tak aby luźno oparł się na podstawie i za pomocą gwoździ CNA przymocuj belkę do wieszaka wypełniając wszystkie otwory

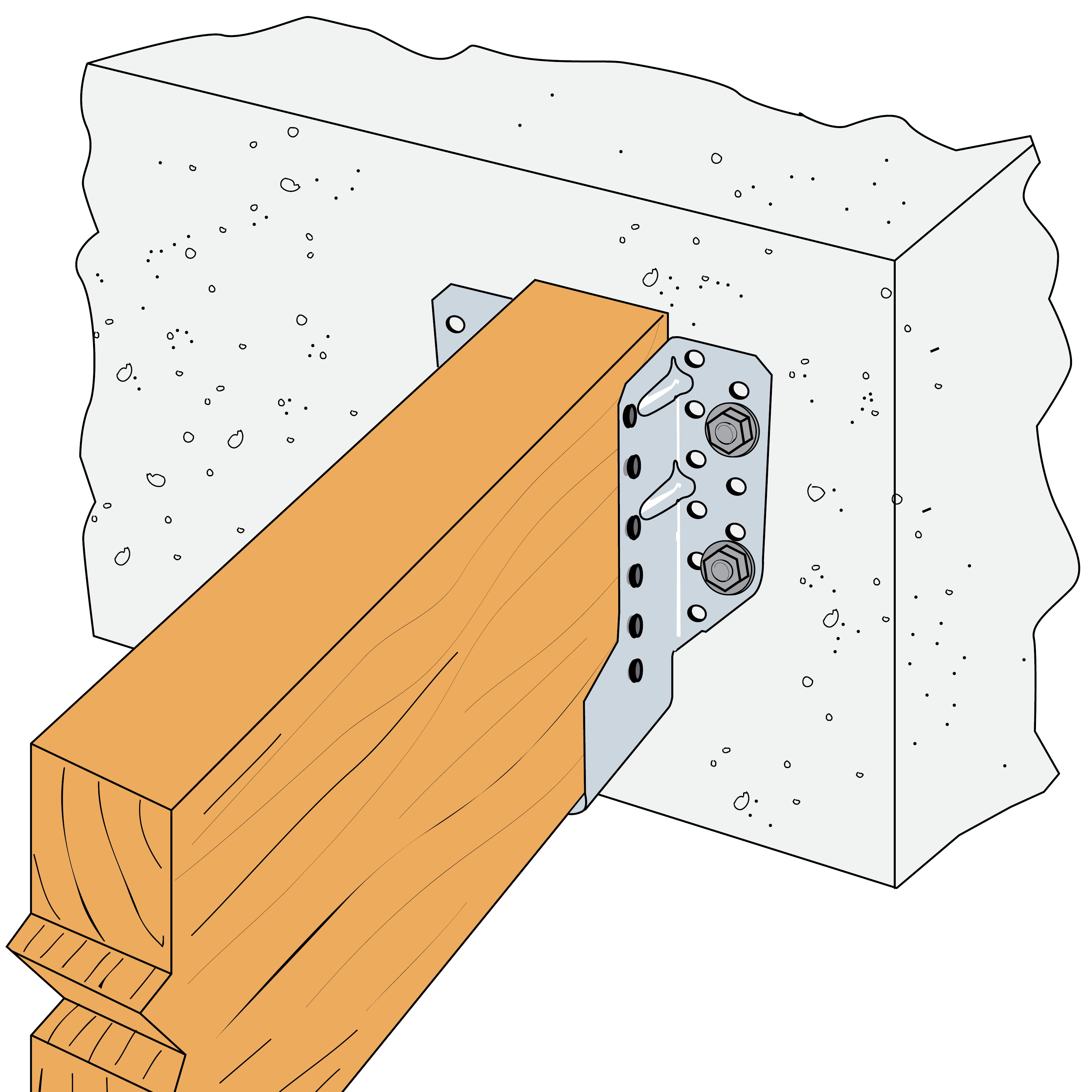

Montaż do betonu

Wybrać właściwy wymiar wieszaka belki uwzględniając zasadę że wieszak nie powinien być mniejszy niż 2/3 wysokości elementu drugorzędnego.
Ustal właściwą pozycje wieszaka belki
Odznacz otwory przykładając wieszak belki
Wywierć otwory o wymaganej średnicy
Przed przystąpieniem do mocowania wieszaka belki należy usunąć zwierciny z wywierconych otworów
Przymocować wieszak belki za pomocą kotew mechanicznych lub chemicznych
Wsuń element drugorzędny tak aby luźno oparł się na podstawie i za pomocą gwoździ CNA przymocuj belkę do wieszaka wypełniając wszystkie otwory
