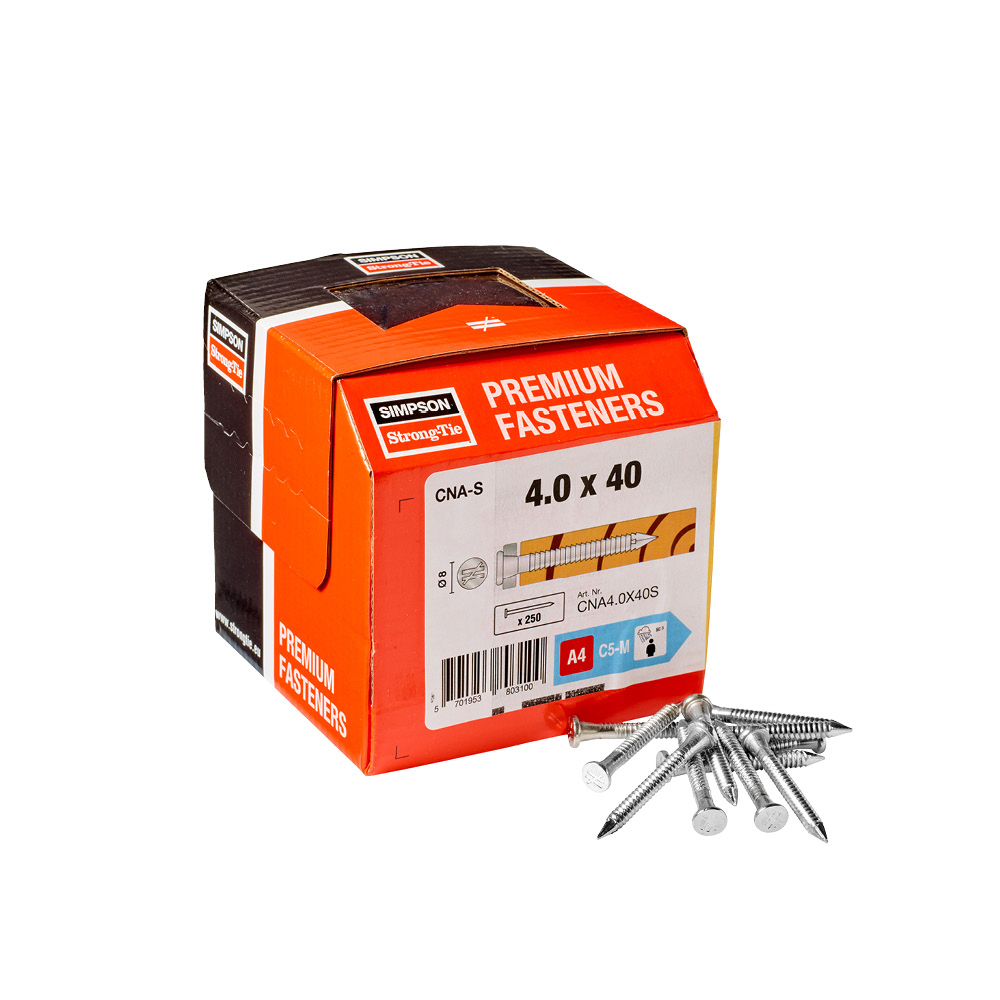

Gwoździe pierścieniowe do złączy ciesielskich - A4

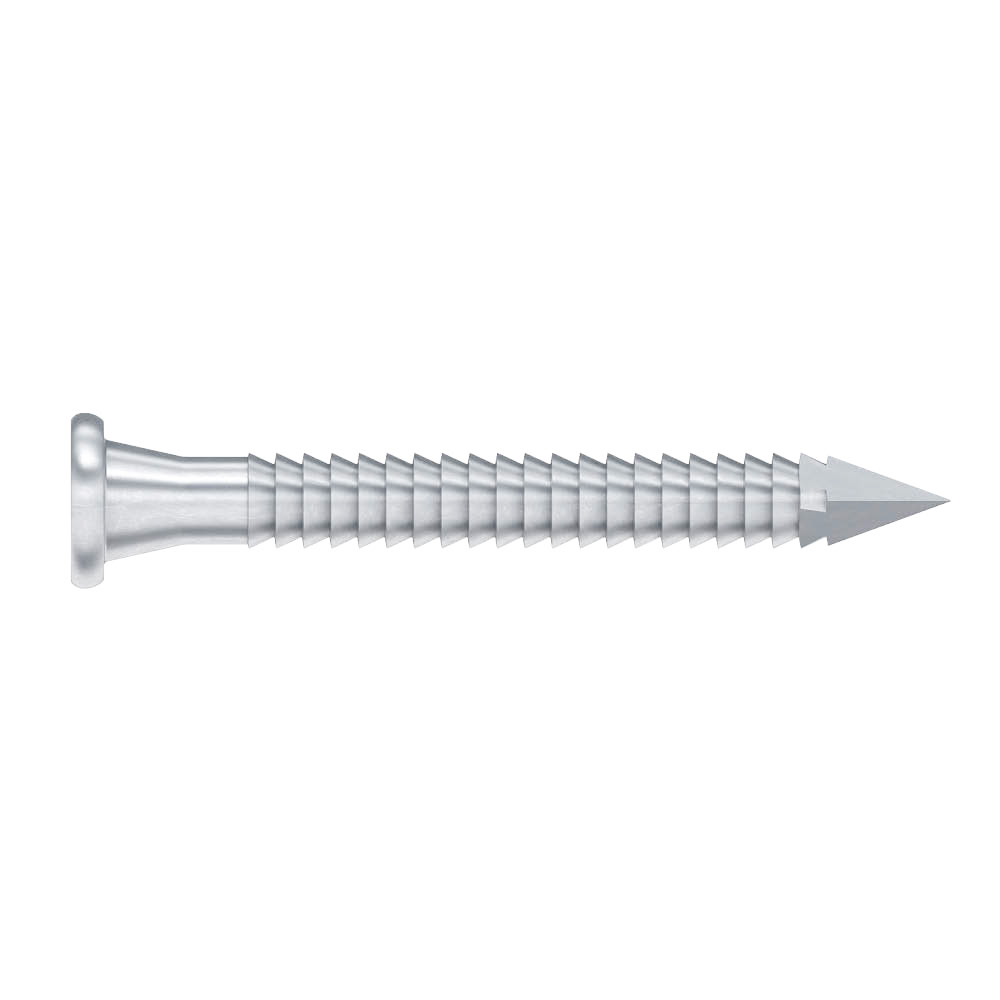

Gwoździe pierścieniowe CNA są systemowymi łącznikami przeznaczonymi do mocowania złączy do drewna. Karbowanie, czyli uformowane pierścienie na trzpieniu gwoździa sprawiają, że nośność gwoździ na wyrywanie jest zdecydowanie większa niż popularnych gwoździ gładkich. Unikalną cechą tych gwoździ jest stożkowe poszerzenie średnicy pod samym łbem. Dzięki temu gwóźdź całkowicie
wypełnia otwór w złączu, co poprawia pracę połączenia i minimalizuje początkowe przemieszczenia w momencie pojawienia się obciążenia.






Szczegóły produktu
Właściwości
Materiał
Stal nierdzewna 1.4401 (A4)
Właściwości
- Pierścienie na całej długości trzpienia
- Duża wytrzymałość na wyrywanie
- Stożkowe poszerzenie średnicy, które wypełnia otwór i minimalizuje początkowe przemieszczenie
Zastosowanie
.
- Main beam / secondary beam: massive timber, composite lumber, glued laminated timber.
Zastosowanie
- Do złączy ciesielskich
- Zastosowanie gwoździ CNA (lub wkrętów CSA) jest warunkiem koniecznym dla uzyskania pełnej nośności połączenie z użyciem złączy ciesielskich Simpson Strong-Tie
Dane techniczne

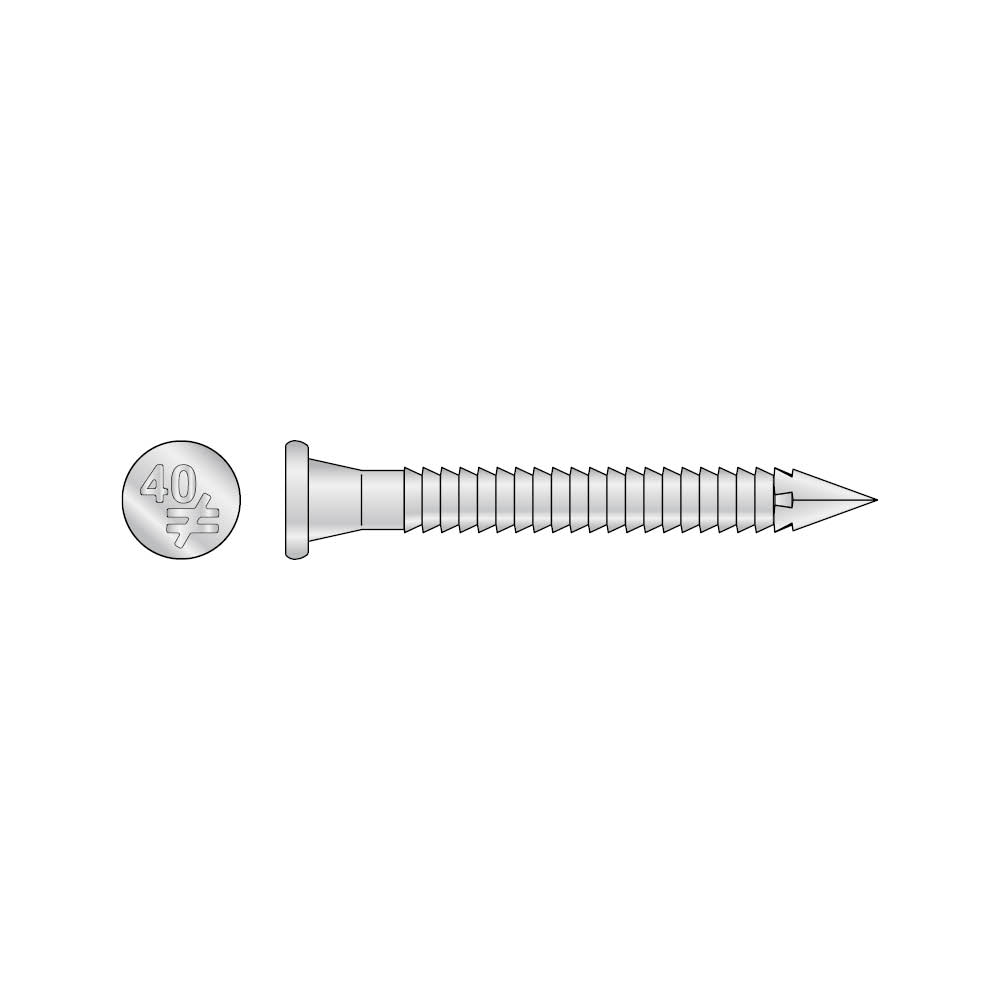

Wymiary produktu i nośności charakterystyczne
| Numer referencyjny | Wymiary łącznika[mm] | ||||
|---|---|---|---|---|---|
| Other | Wymiary złącza[mm] | ||||
| Waga[kg] | Długość[mm] | d[mm] | dh[mm] | ht[mm] | |
| CNA4.0X40S | 0.004 | 40 | 4 | 8 | 1.5 |
| CNA4.0X50S | 0.005 | 50 | 4 | 8 | 1.5 |
| CNA4.0X60S | 0.007 | 60 | 4 | 8 | 1.5 |
Nośności podane w tabeli dotyczą złączy stalowych o grubości 2 mm i drewna klasy C24. W przypadku innej grubości złącza lub klasy drewna należy zapoznać się z ETA-04/0013.
Właściwości charakterystyczne - ETA-04/0013
| Numer referencyjny | Nails loads | ||
|---|---|---|---|

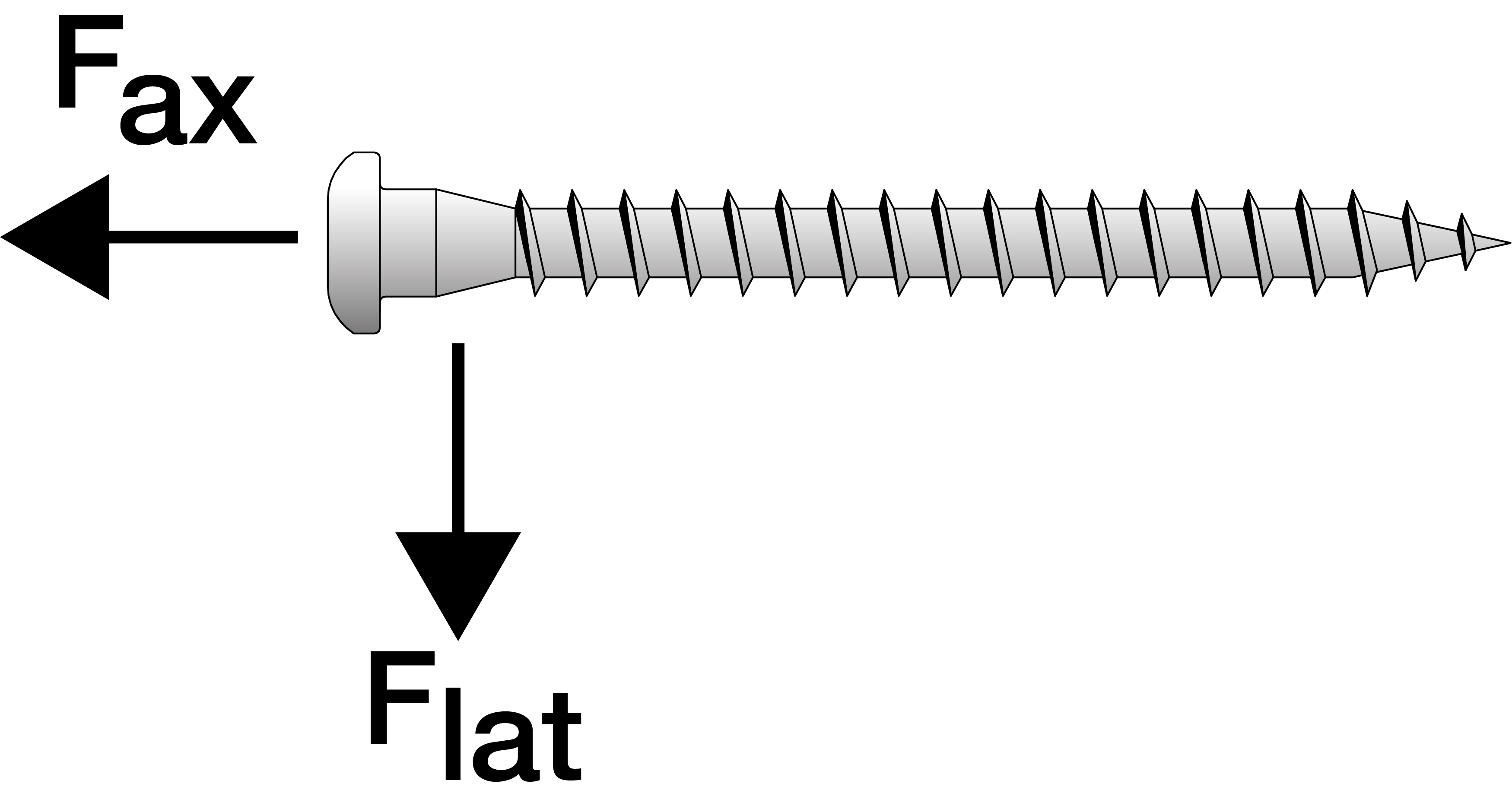

| Nośności charakterystyczne na ścinanie Fₗₐₜ, ₖ / grubość materiału[kN] | Nośności charakterystyczne na wyrywanie Fₐₓ,ₖ[kN] | ||
| 1.2 mm | 1.5 - 2.0 mm | ||
| CNA4.0X40S | 1.9 | 1.9 | 0.7 |
| CNA4.0X50S | 2.2 | 2.2 | 1 |
| CNA4.0X60S | 2.4 | 2.4 | 1.2 |
Podane wartości są oparte na gęstości drewna wynoszącej 350 kg / m3
Instalacja

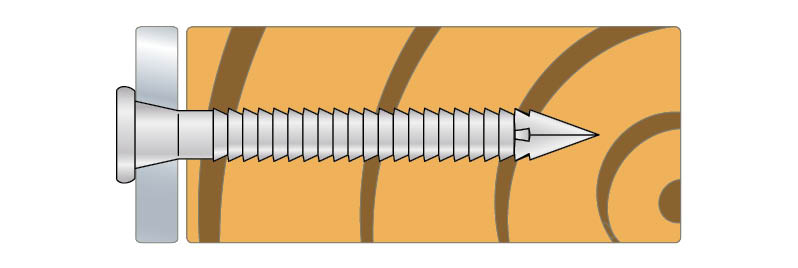

Montaż
.
c
