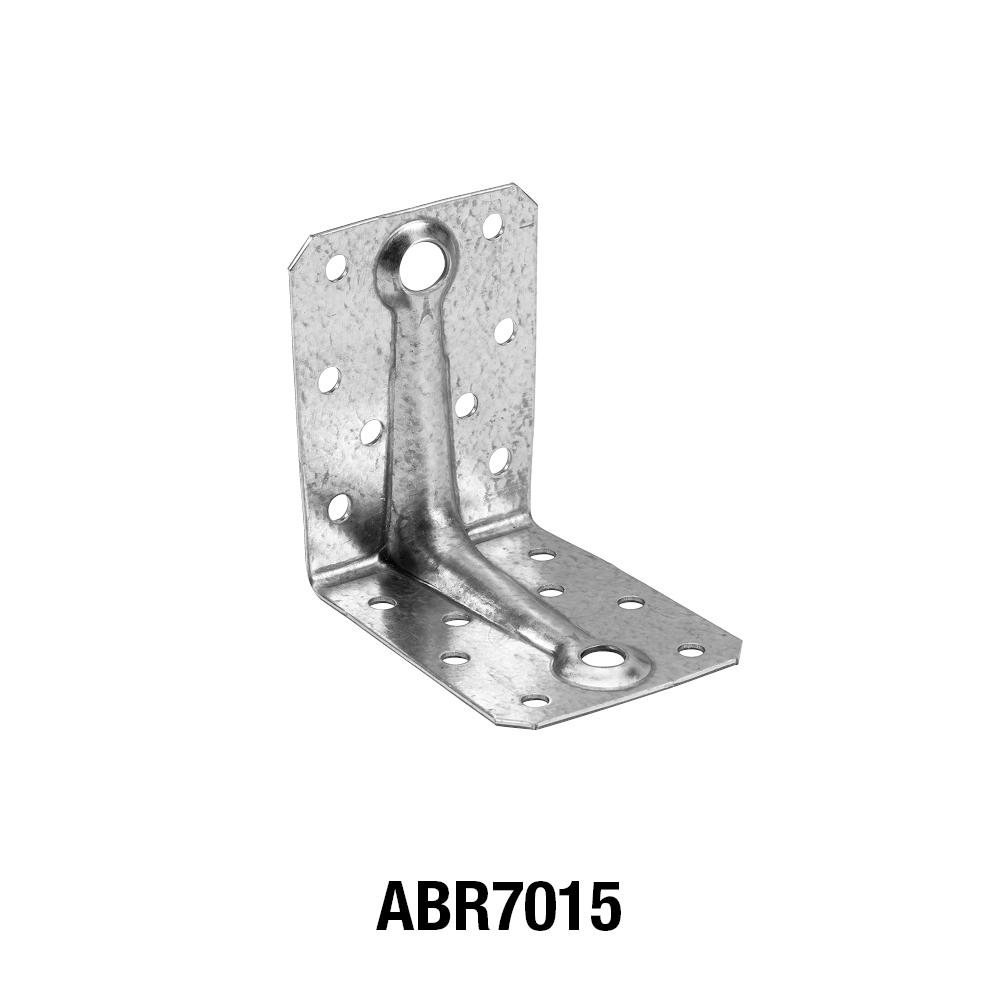

Złącza kątowe wzmocnione - Strong

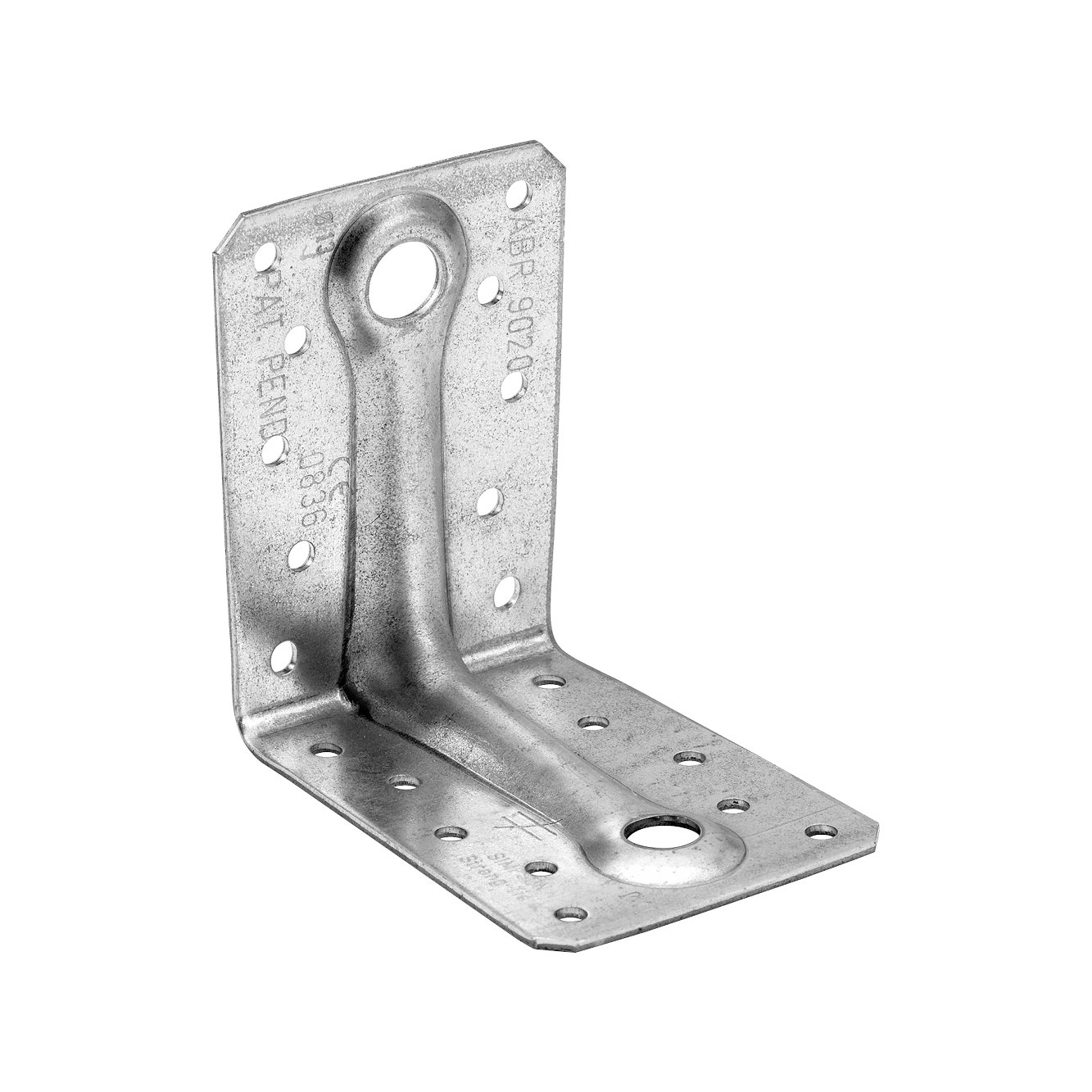

Kątowniki z klasycznej serii ABR Strong są najpopularniejszymi złączami kątowymi na rynku. Złącza kątowe ABR ze wzmocnieniem osiągają dużą sztywność i wytrzymałość dzięki wytłoczonym żebrom. Dzięki układowi otworów na gwoździe kątowniki ABR uzyskują nie tylko duże nośności na siły ścinające, ale także na siły podrywające.

Karta techniczna

Oznaczenie CE

ETA

Klasa użytkowania 2

EPD

Stal ocynkowana ogniowo metodą Sendzimira

Środowisko wewnętrzne

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali: Stal S250GD
Ochrona antykorozyjna: Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Cechy produktu

Obliczone statycznie
Gwoździowanie pełne lub częściowe
Uniwersalna perforacja z możliwością mocowania do drewna i betony
Opatentowane wzmocnienie otwór na kotwę

Zastosowanie

Połączenie

Element główny: drewno lite, drewno kompozytowe, drewno klejone warstwowo, beton.
Element drugorzędny: drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Obszar zastosowań

Połączenia krokwi z murłatą lub betonowym wieńcem.
Mocowanie elementów drewnianych do betonu.
Połączenie słupa drewnianego z belką
Wszystkie inne elementy konstrukcyjne gdzie konieczne jest uzyskanie wysokiej nośności połączenia.

Dane techniczne

Wymiary złącza

Wymiary

Numer referencyjny	Wymiary
	Other		Wymiary złącza[mm]				Otwory ramię A[mm]				Otwory ramię B[mm]
	Ilość w opk.	Waga[kg]	A[mm]	B[mm]	C[mm]	Grubość[mm]	Okrągłe				Okrągłe
	Ilość w opk.	Waga[kg]	A[mm]	B[mm]	C[mm]	Grubość[mm]	Ø5[mm]	Ø7	LIczba[mm]	Ø14[mm]	Ø5[mm]	Śruby	Ø13[mm]	Ø14[mm]
ABR7015	50.0	0.081	70	70	55	1.5	8	1	-	-	8	1	-	-

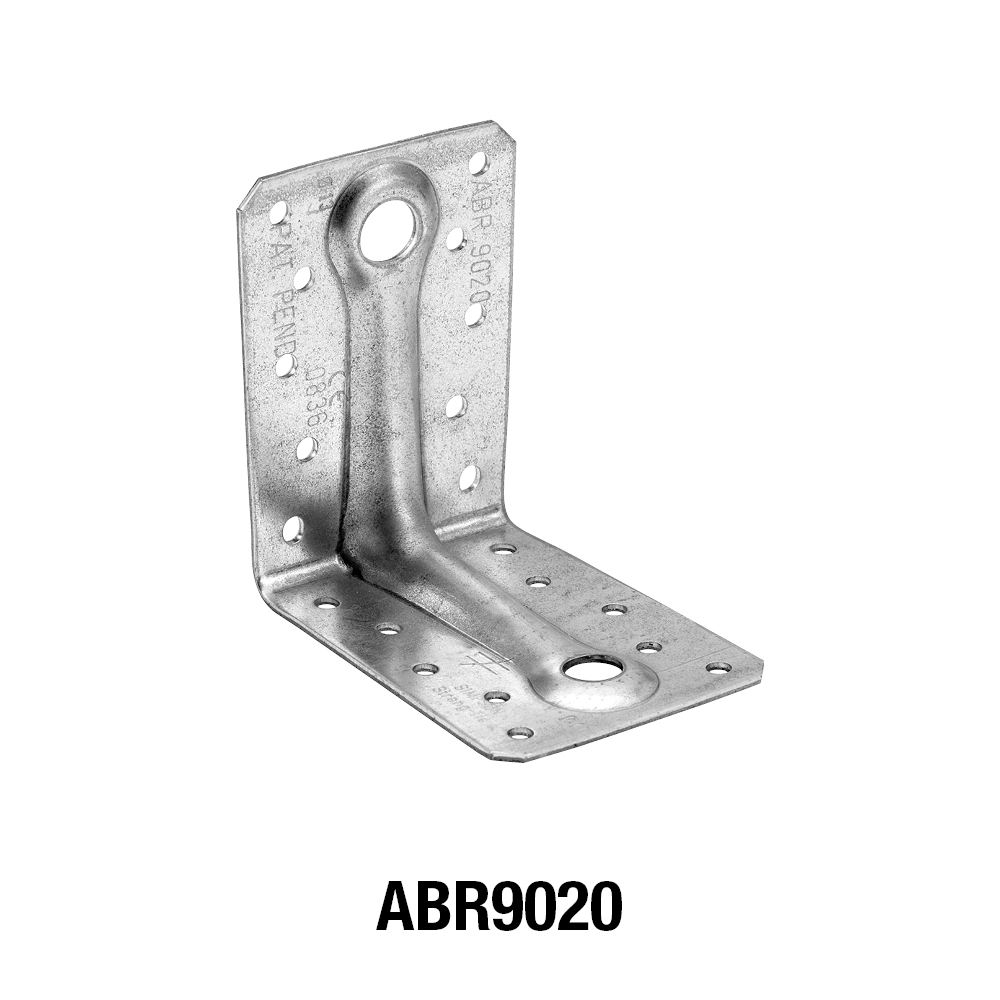

ABR9020	50.0	0.17	88	88	65	2	10	-	1	-	10	-	1	-

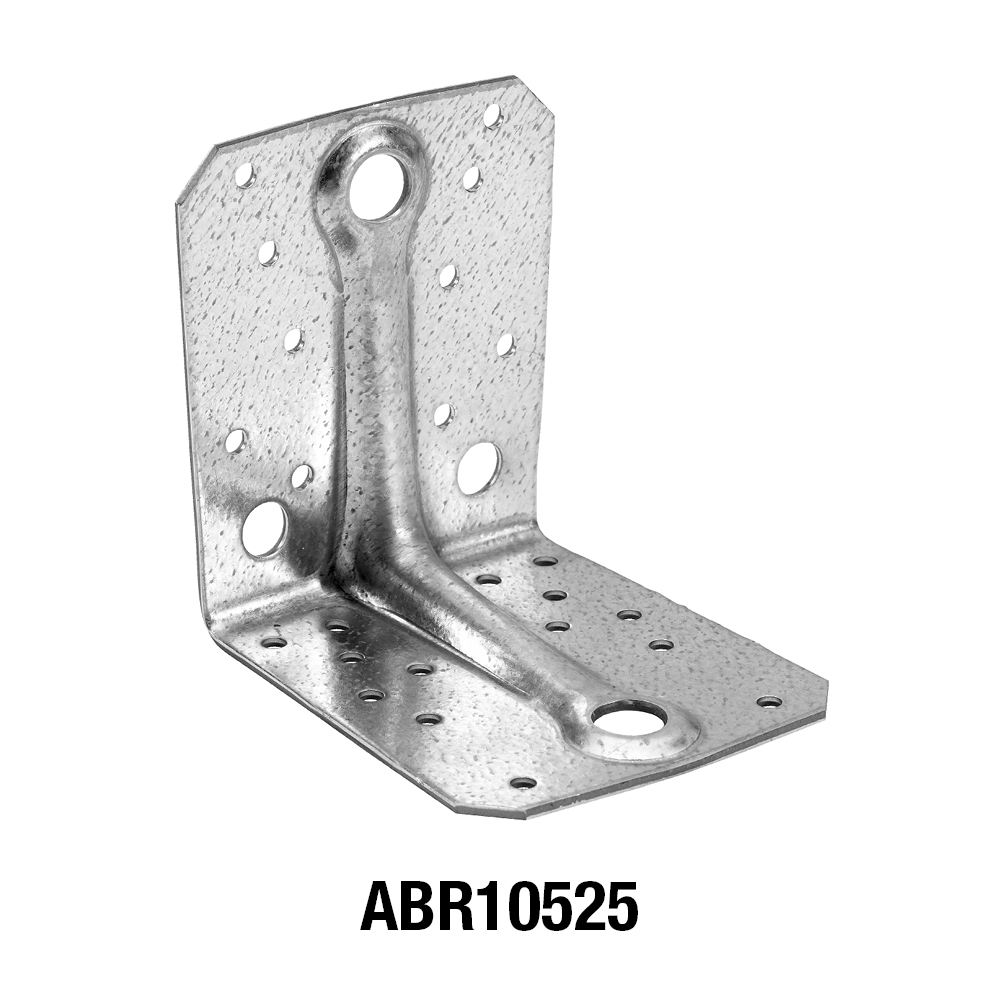

ABR10525	50.0	0.34	105	105	90	2.5	10	-	2	1	14	-	-	1

Kombinacja obciążeń:

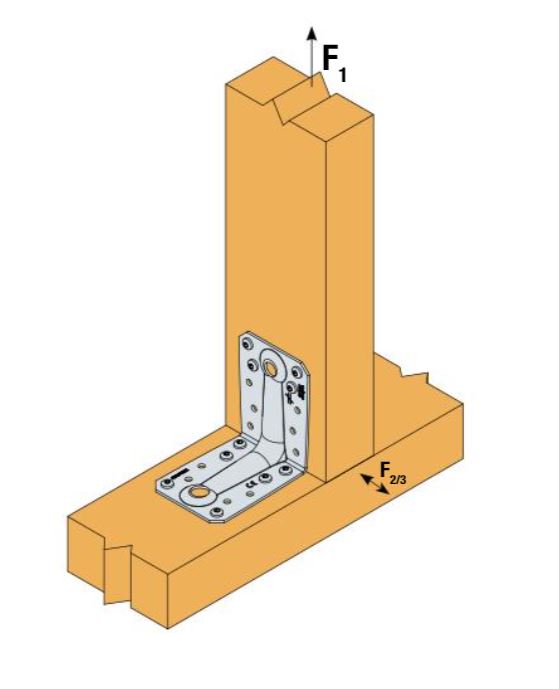

$\sqrt{\left ( \frac {F_{1,d}} {R_{1,d}} + \frac {F_{4/5,d}}{R_{4/5,d}} \right )^2 + \left ( \frac{F_{2/3,d}}{R_{2/3,d}} \right )^2} \le 1$

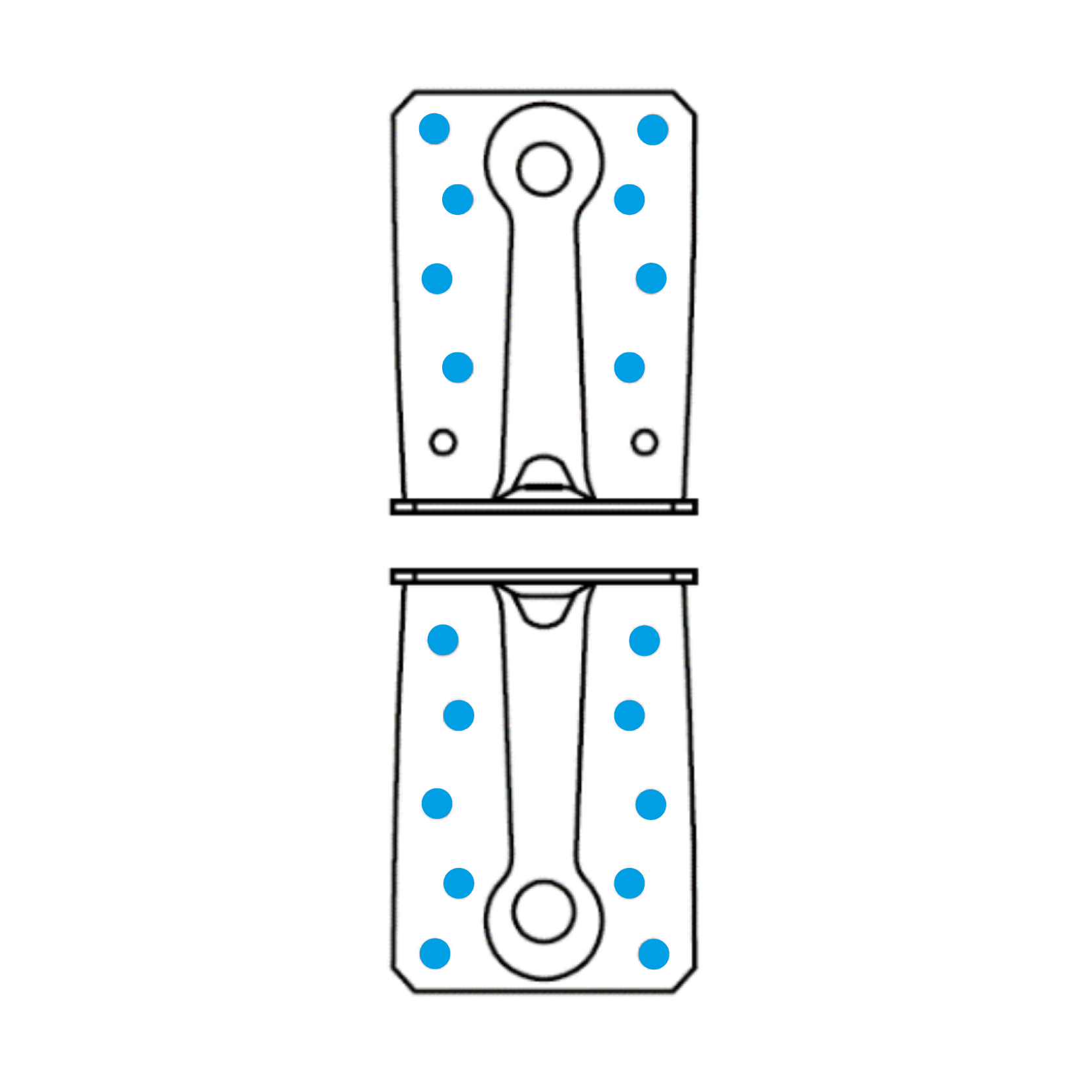

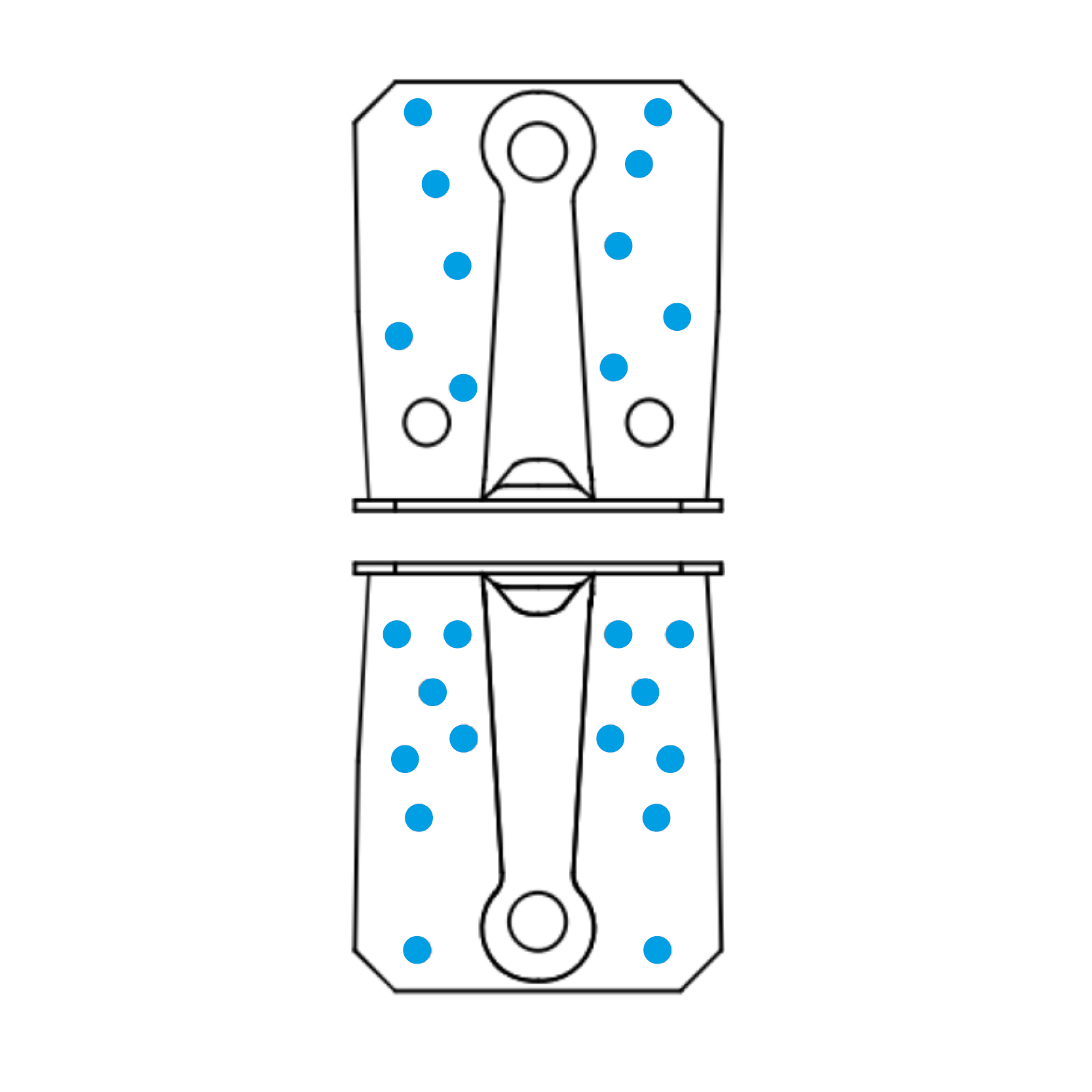

Połączenie belka / belka - Para kątowników w połączeniu / gwoździowanie pełne

Wymiary

Numer referencyjny	Angle bracket capacity
	Nośności dla połączenia belka - belka / gwoździowanie pełne
	Łączniki		Nośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie[kN]
	Ramię A	Ramię B	R₁,ₖ		R₂,ₖ=R₃,ₖ		R4,k = R5,k(1)
	szt.	szt.	CNA4.0x40	CNA4.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x35	CNA4.0x40
ABR7015	6.0	8.0	6.1	-	7.3	-	4,2 / kmod^0,3	4,8 / kmod^0,3
ABR9020	8.0	10.0	10.8	11.9	10.3	12.2	4,6 / kmod^0,7	4,9 / kmod^0,7
ABR10525	10.0	14.0	17.2	23.5	12.1	18.5	10,6 / kmod^0,2	-

* b = 75 mm i e = 130 mm

Aby otrzymać nośność dla pojedynczego wspornika, wartości z powyższej tabeli należy podzielić przez dwa, pod warunkiem, że podparta belka jest zabezpieczona przed obrotem. Proszę zapoznać się z naszą ETA-06/0106, jeśli belka może się swobodnie obracać.

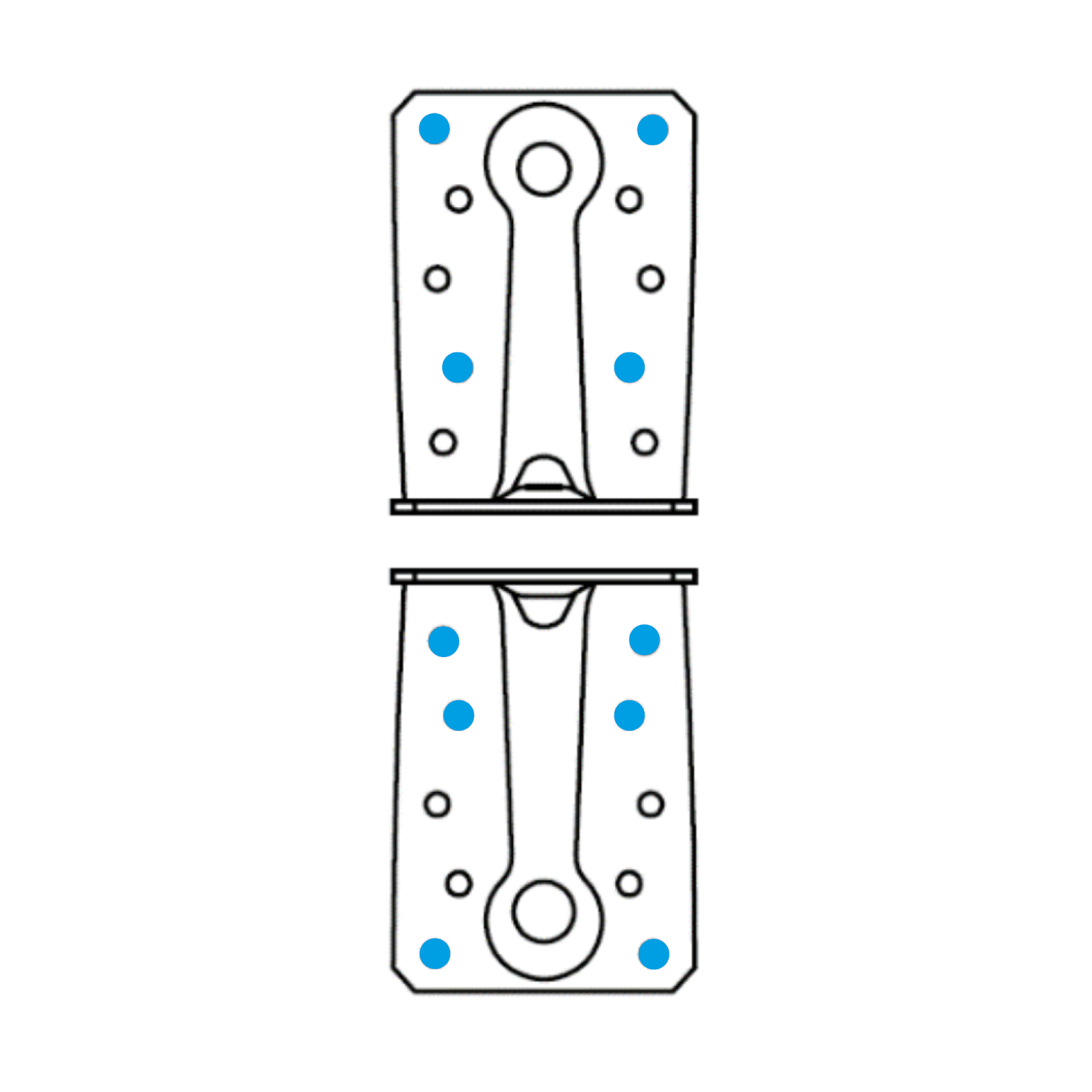

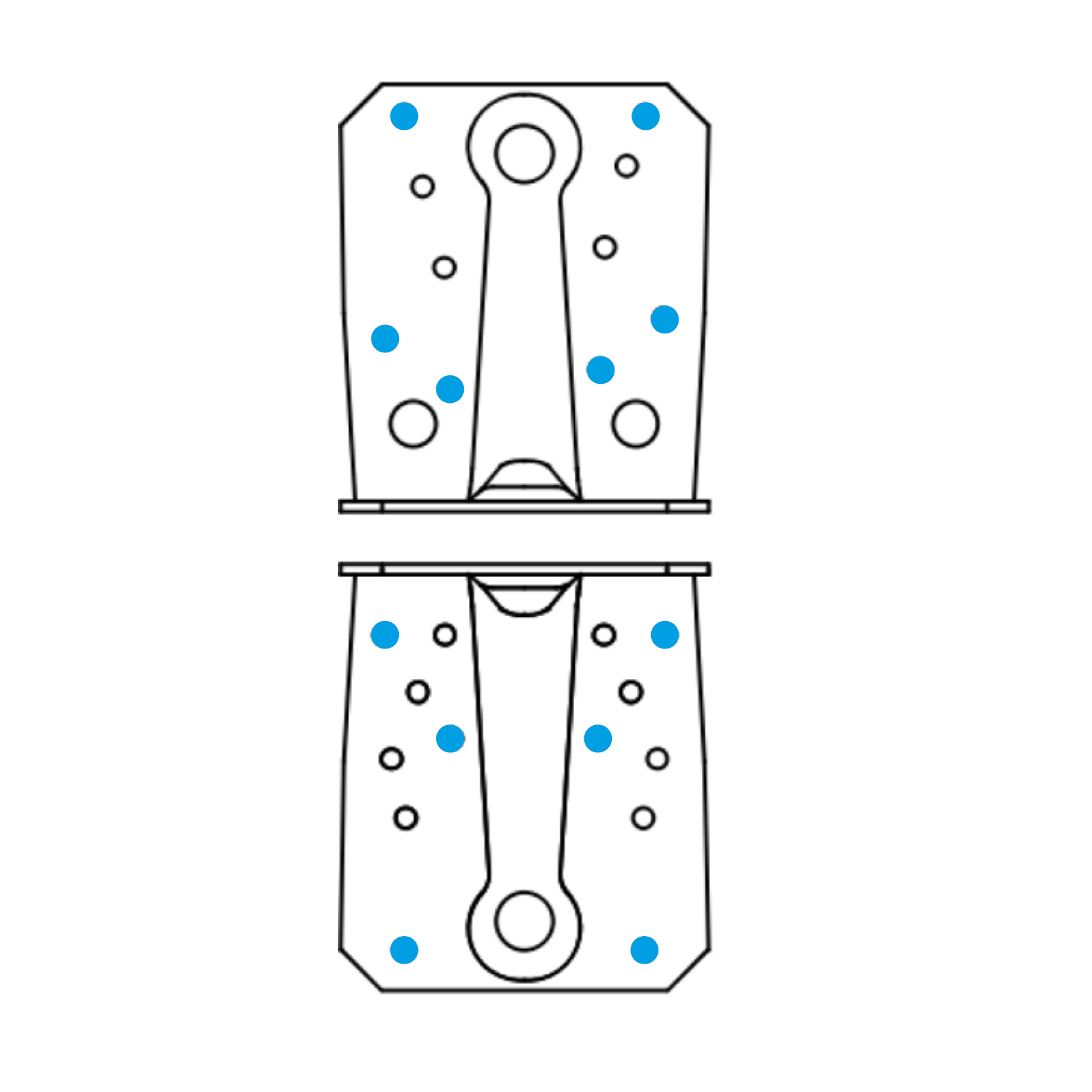

Połączenie belka / belka - Para kątowników w połączeniu / gwoździowanie częściowe

Wymiary

Numer referencyjny	Angle bracket capacity
	Nośności dla połączenia belka - belka / gwoździowanie częściowe
	Łączniki		Nośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie[kN]
	Ramię A	Ramię B	R₁,ₖ		R₂,ₖ=R₃,ₖ
	szt.	szt.	CNA4.0x40	CNA4.0x50	CNA4.0x40	CNA4.0x50
ABR9020	4.0	6.0	5.9	7.8	6.5	7.6
ABR10525	6.0	6.0	5.7	7.6	10.6	13.4

Aby otrzymać nośność dla pojedynczego kątownika, wartości z powyższej tabeli należy podzielić przez dwa, pod warunkiem, że podparta belka jest zabbezpieczona przed obrotem. Proszę zapoznać się z naszą ETA-06/0106, jeśli belka może się swobodnie obracać.

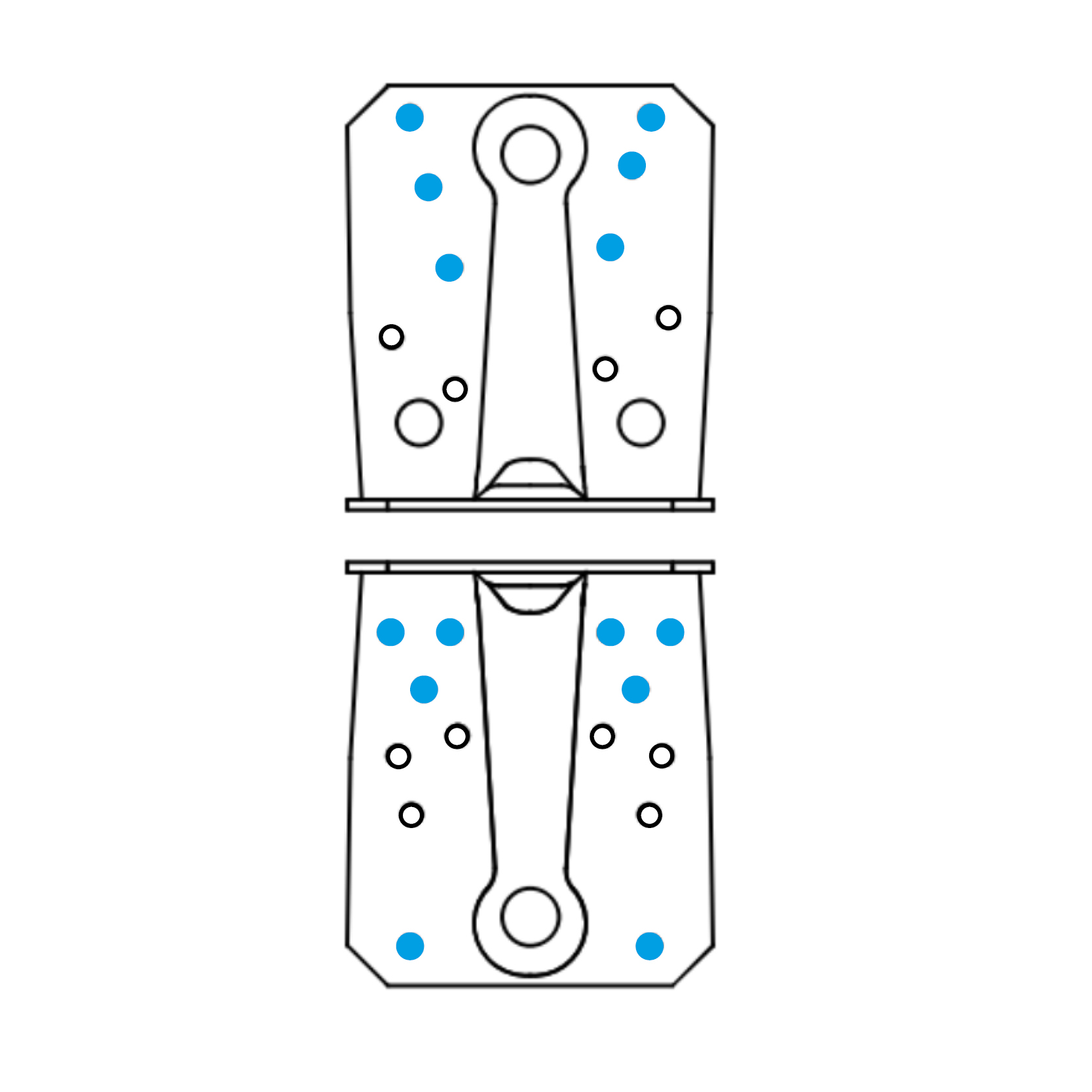

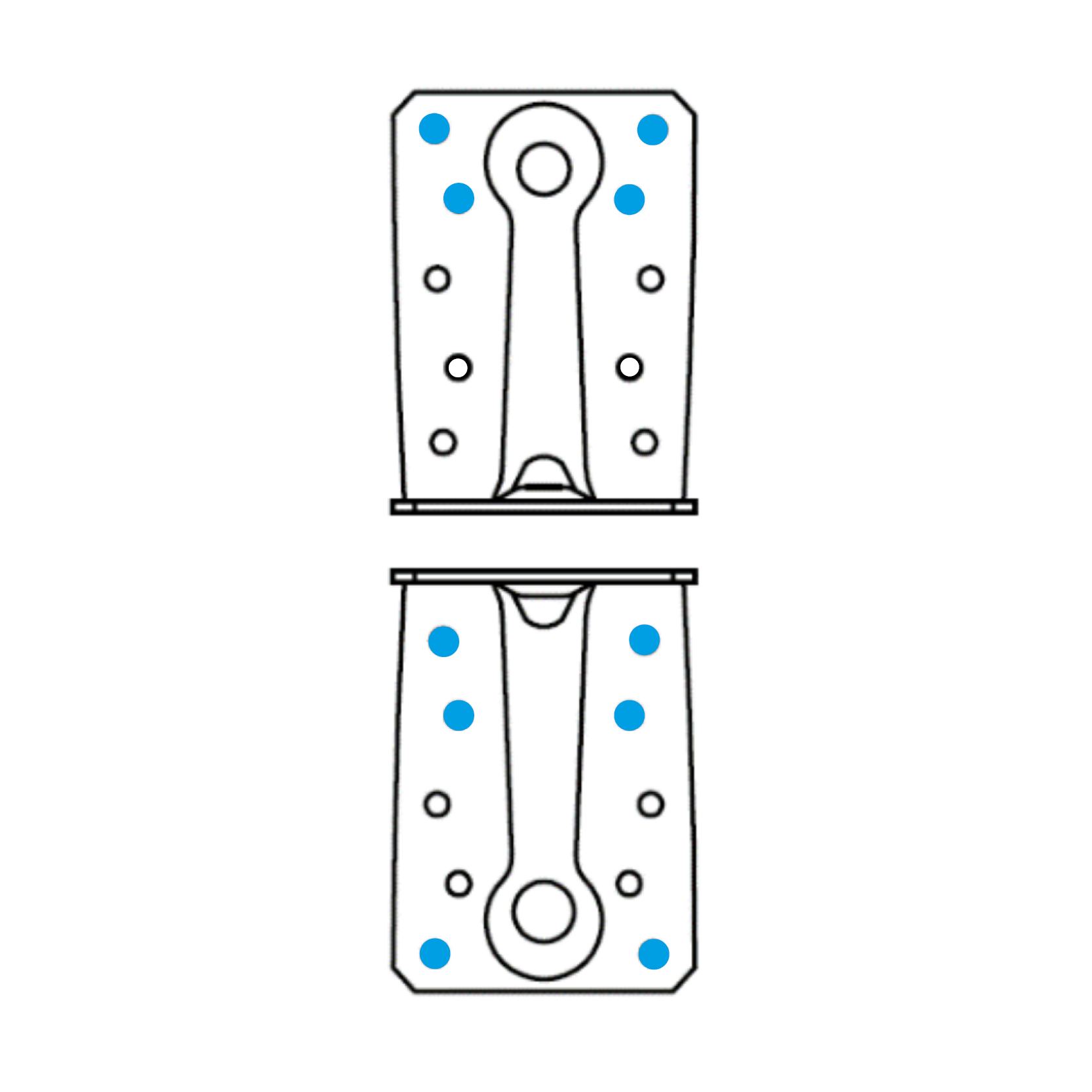

Połączenie słup / belka - Para kątowników w połączeniu

Numer referencyjny	Angle bracket capacity
	Nośności dla połączenia słup - beton
	Łączniki		Nośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie[kN]
	Ramię A	Ramię B	R₁,ₖ		R₂,ₖ=R₃,ₖ
	szt.	szt.	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60
ABR9020	4.0	6.0	6	9.8	5.1	6.9
ABR10525	6.0	8.0	9.4	14.8	10.2	13.9

Instalacja

Montaż

Do drewna

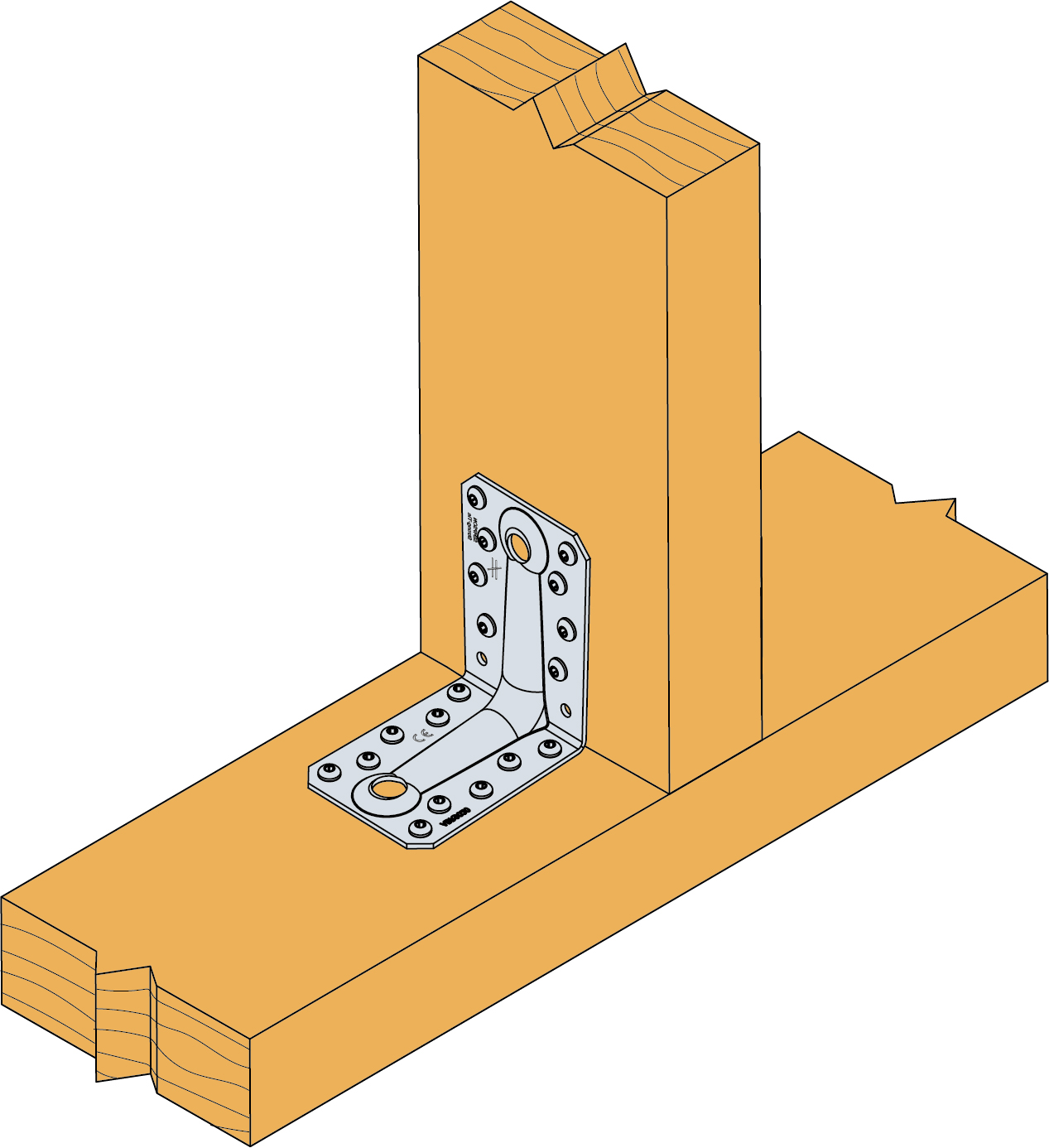

Ustal właściwą pozycje złącza.
Przymocuj kątownik do elementu drewnianego zwracając uwagę na właściwy układ otworów w ramieniu kątownika.
Jeżeli nie wyspecyfikowano inaczej należy wypełnić wszystkie otwory w złączu mocowanym do murłaty.
Wsuń element drewniany tak, aby luźno oparł się na podstawie i za pomocą gwoździ CNA przymocuj złącze do drewna wypełniając wszystkie otwory.

Do betonu

Ustal właściwą pozycje złączy kątowych zwracając uwagę na właściwy układ otworów w ramieniu kątownika.
Odznacz otwory przykładając złącze kątowe do betonu.
Wywierć otwory o wymaganej średnicy.
Przed przystąpieniem do mocowania należy usunąć zwierciny z wywierconych otworów. Dla kotew chemicznych dodatkowo przedmuchać.
Przymocować złącze za pomocą kotew mechanicznych lub chemicznych.
Wsuń krokiew lub wiązar pomiędzy kątowniki tak, aby luźno oparł się na podstawie i za pomocą gwoździ CNA przymocuj złącze do krokwi lub wiązara wypełniając wszystkie otwory.

Mocowanie

Mocowanie do drewna:
Za pomocą gwoździ systemowych CNA 4.0 x 40 lub CNA 4.0 x 60, alternatywnie systemowych wkrętów CSA5.0 x ℓ.
Długość łączników określa katalog obliczeń statycznych lub zakładka tabela nośności.
Standardowymi łącznikami specyfikowanymi do uzyskania deklarowanej nośności złącza są gwoździe CNA. Dopuszczalne jest zastąpienie gwoździ CNA wkrętami CSA bez konieczności przeprowadzania dodatkowych obliczeń, jeżeli zmiana zostanie przeprowadzona zgodnie z poniższą tabelą.

CNA	CSA
3,1 x 40	4,0 x 30
4,0 x 35	5,0 x 35
4,0 x 40	5,0 x 35
4,0 x 50	5,0 x 40
4,0 x 60	5,0 x 40
4,0 x 75	5,0 x 50
4,0 x 100	5,0 x 50

Mocowanie do betonu:
Łącząc element drewniany z betonowym, należy zastosować kotwy mechaniczne lub chemiczne Simpson Strong-Tie z wykorzystaniem prętów gwintowanych LMAS.
