Złącze kotwiące

Złącza AH to najprostsze rozwiązanie pozwalające poprawnie zakotwić drewnianą ścianę szkieletową do fundamentu. Warto zwrócić uwagę na dwie cechy tego złącza sprawiające że mimo swojej prostoty bardzo dobrze spełnia swoją funkcję. Po pierwsze, wysokie ramię pionowe pozwala wbić dużą ilość gwoździ w słupek montowanej ściany i uzyskać odpowiednią nośność zakotwienia. Po drugie, niezbędnym elementem połączenia jest gruba podkładka US40/50/10 która zapewnia równomierne rozłożenie siły kotwiącej na całą powierzchnie ramienia poziomego.

Karta techniczna

Oznaczenie CE

ETA

Cynkowane ogniowo metodą Sendzimira 20µm

EPD

Środowisko wewnętrzne

Klasa użytkowania 2

Szczegóły produktu

Obrazy

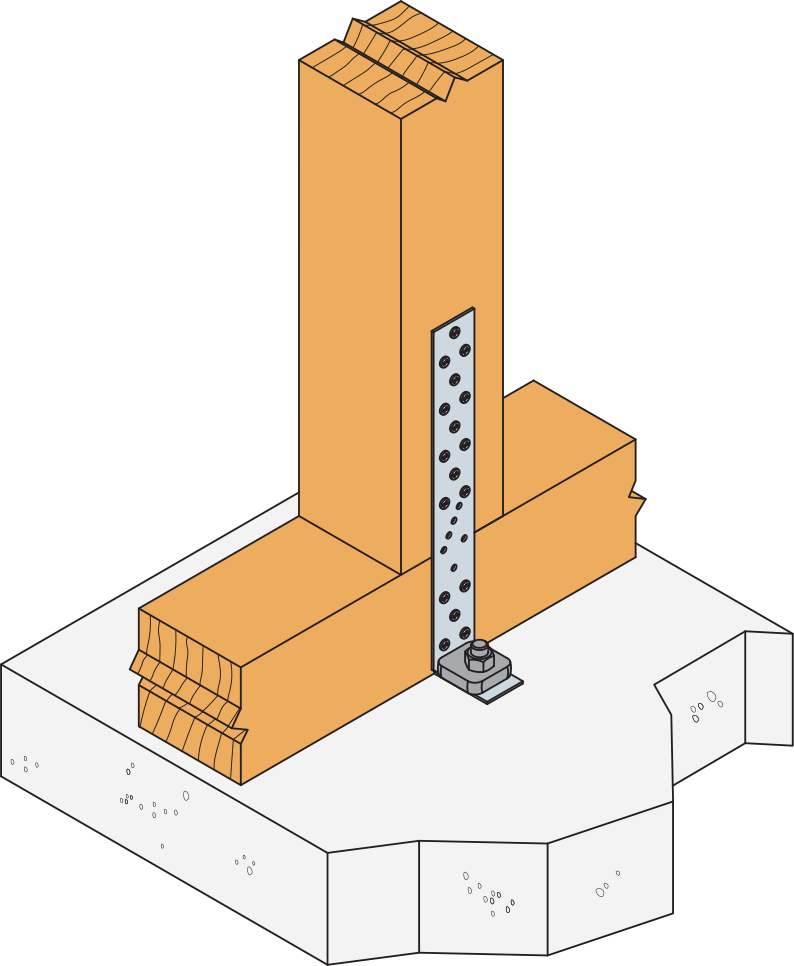

Fig. 1: Installation with one plate in the bottom, 45 mm

Fig. 2: Installation with 2 plates in the bottom, 45 mm

Fig. 3: Installation of inner wall

AH 2 lisses basses 45mm

FCC + AH - Liaison des montants et des murs d'ossature sur dalle béton

Właściwości

Materiał

Gatunek Stali: Stal S250GD
Ochrona antykorozyjna: Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

Prosty montaż
Obliczone statycznie
Mocne i trwałe połączenia
Gwoździowanie pełne lub częściowe

Zastosowanie

Połączenie

Element główny: beton
Element drugorzędny: drewno konstrukcyjne, prefabrykowane ściany szkieletowe

Obszar zastosowań

Do łączenia drewnianych konstrukcji z betonowym fundamentem. Mogą być stosowane jako zakotwienie drewnianych słupów, prefabrykowanych ścian szkieletowych lub innych elementów drewnianych.

Dane techniczne

Wymiary i otwory

Wymiary

Numer referencyjny	Wymiary
	Other		Wymiary złącza[mm]				Otwory ramię A				Otwory ramię B
	Ilość w opk.	Waga[kg]	A[mm]	B[mm]	C[mm]	Grubość[mm]	Okrągłe			Obround	Okrągłe
	Ilość w opk.	Waga[kg]	A[mm]	B[mm]	C[mm]	Grubość[mm]	Ø5	Śruby	Ø13	Ø13.5x25	Ø5[mm]	Śruby	Ø13
AH9035	100.0	0.09	90	35	40	2.5	6	1	-	-	4	1	-
AH16050	100.0	0.18	160	50	40	3	10	-	3	-	4	-	1
AH19050/2	100.0	0.15	192	52	40	2	16	-	-	-	-	-	1
AH29050/2	50.0	0.21	292	52	40	2	23	-	-	-	-	-	1
AH39050/2	25.0	0.28	390	52	40	2	27	-	-	-	-	-	1
AH19050/4	50.0	0.3	194	54	40	4	12	-	-	-	-	-	1
AH29050/4	25.0	0.42	294	54	40	4	18	-	-	-	-	-	1

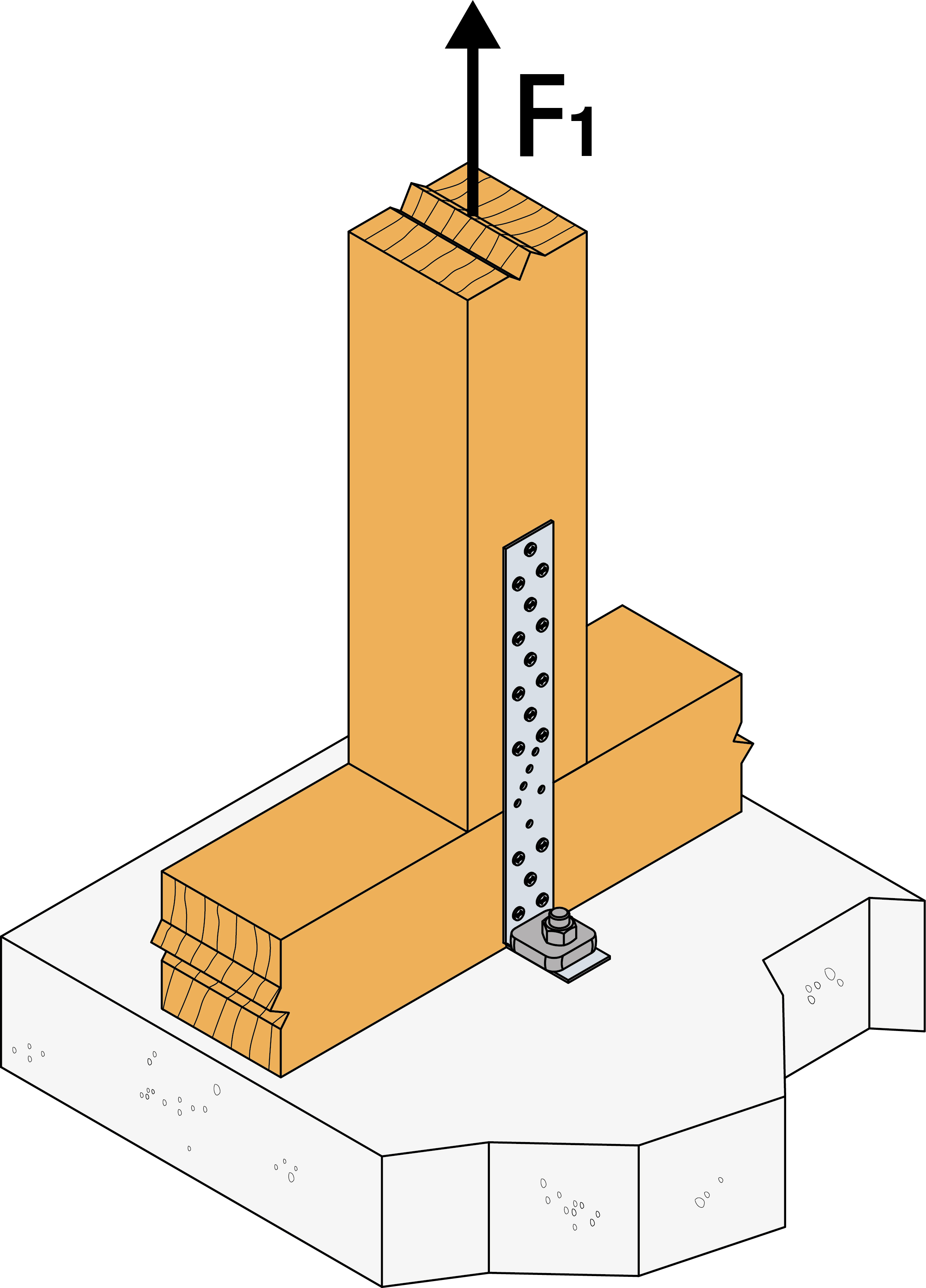

Nośność charakterystyczna

Numer referencyjny	Holdowns capacity
	Nośności dla połączenia belka - beton				Characteristic capacities - Timber C24
	Łączniki				Characteristic capacities - Timber C24[kN]
	Ramię A		Ramię B		R₁,ₖ
	szt.	Typ	szt.	Typ	R₁,ₖ
AH9035	5	CNA	1.0	M8	4.0 / kmod
AH16050	n ≥ 2	CNA	1.0	M12	min (n x Rlat.k ; 15.3/kmod)
AH19050/2	n ≥ 2	CNA	1.0	M12	min (n x Rlat.k ; 15.2/kmod)
AH29050/2	n ≥ 2	CNA	1.0	M12	min (n x Rlat.k ; 15.2/kmod)
AH39050/2	n ≥ 2	CNA	1.0	M12	min (n x Rlat.k ; 15.2/kmod)
AH19050/4	n ≥ 2	CNA	1.0	M12	min (n x Rlat.k ; 19.8/kmod)
AH29050/4	n ≥ 2	CNA	1.0	M12	min (n x Rlat.k ; 19.8/kmod)

R_lat,k = Nośność na ścięcie pojedynczego łącznika
n = n_ef = efektywna ilość zastosowanych łączników zgodnie z eurokodem 5 (8.3.1.1)
Wymagana nośność na wyrwanie kotwy: F_B,d,nødv = F_1,d x 3,0

AH9035 jest przeznaczony wyłącznie do połączeń belka-beton

Instalacja

Montaż

Mocowanie

Mocowanie kątowników do drewna - przy pomocy gwoździ pierścieniowych CNA4,0 lub alternatywnie wkrętów CSA5,0.
Mocowanie kątowników do beton - należy zastosować kotwy mechaniczne lub chemiczne Simpson Strong-Tie.
Niezbędnym elementem połączenia jest gruba podkładka US40/50/10 która zapewnia równomierne rozłożenie siły kotwiącej na całą powierzchnie ramienia poziomego.

-

Use only accessories specific for the task and comply with the distances to the edges
It is recomended to use the washer US40/50/10 together with AH connector to obtain the best reinforcement when fastening to concrete

Note: Washer US is sold seperately.
