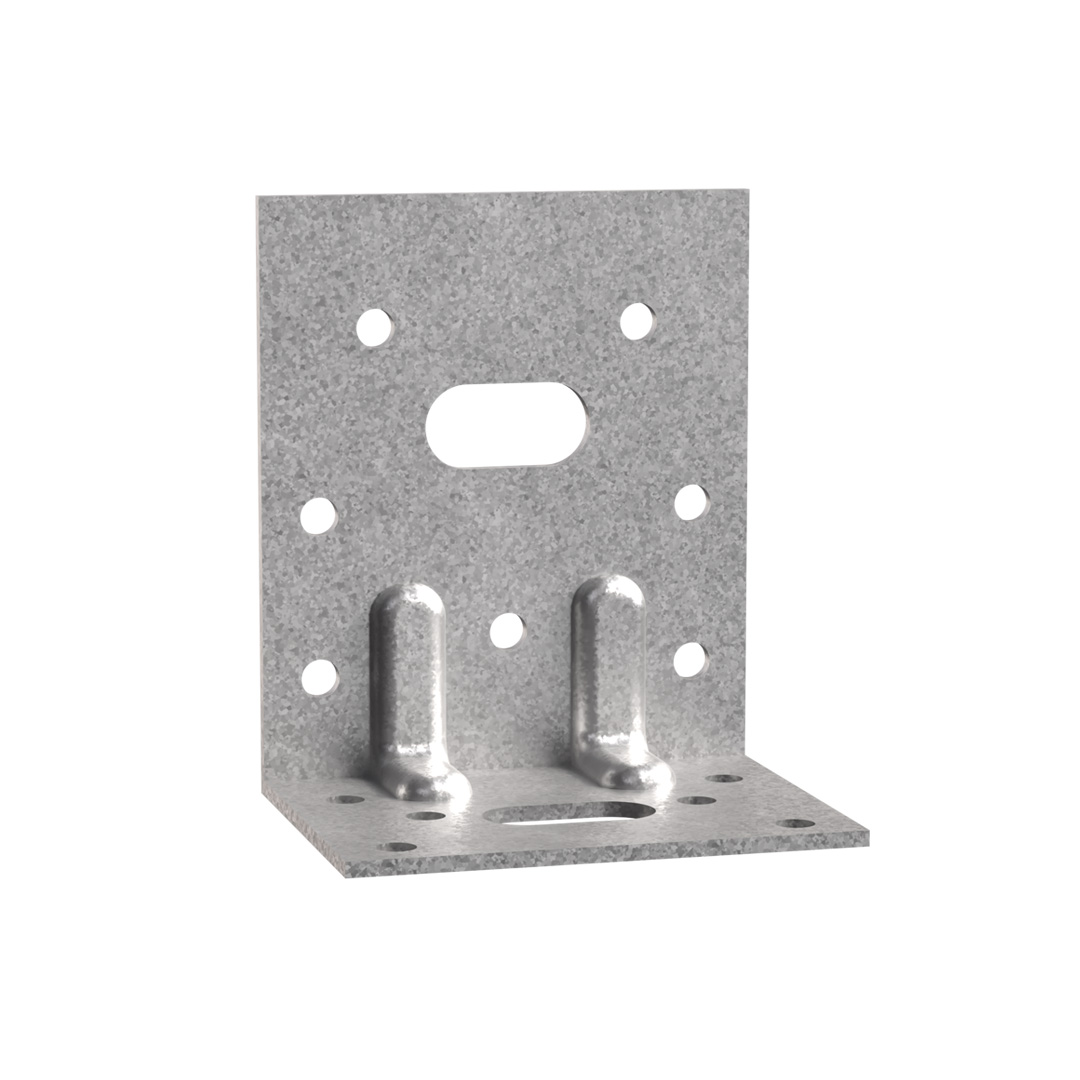

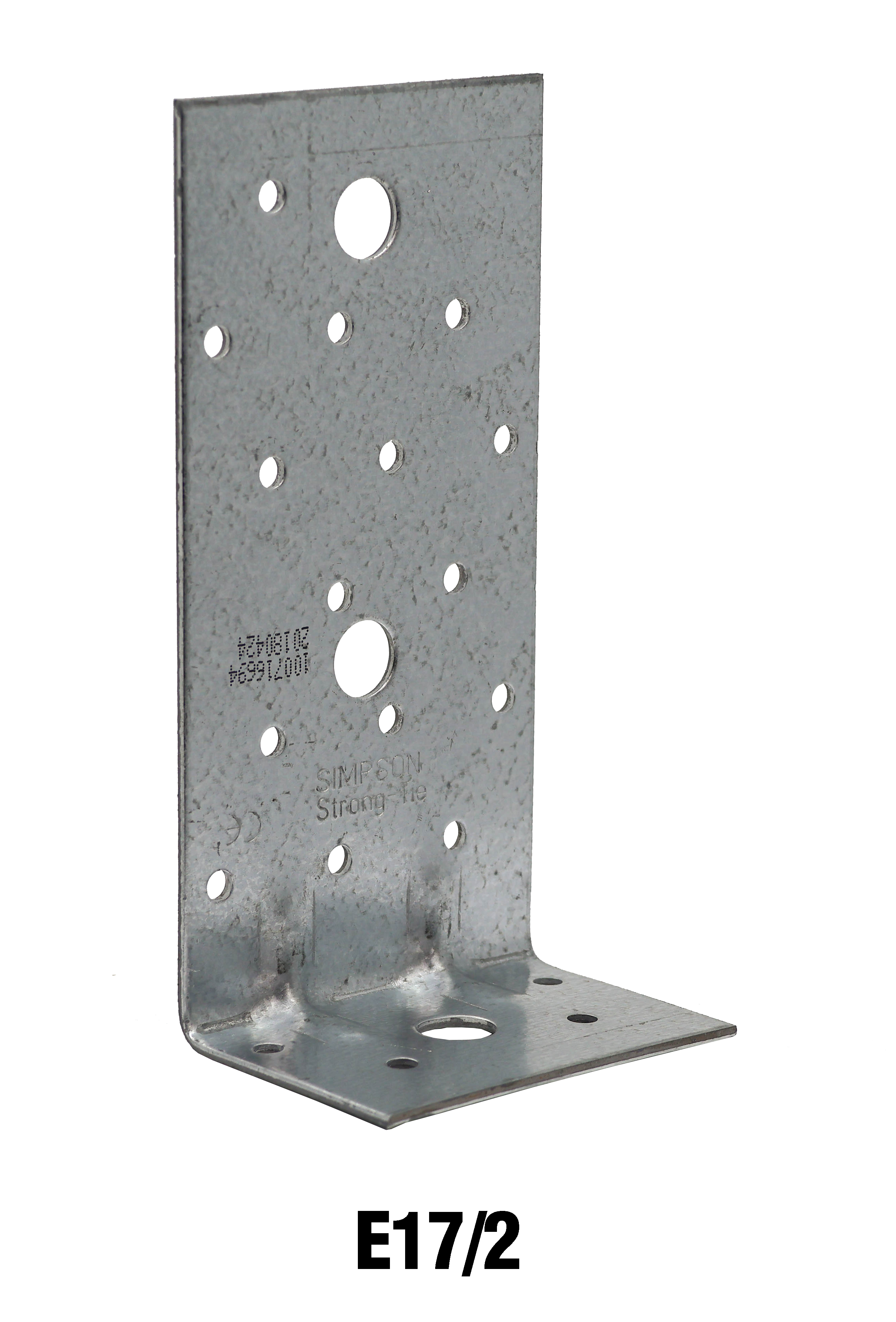

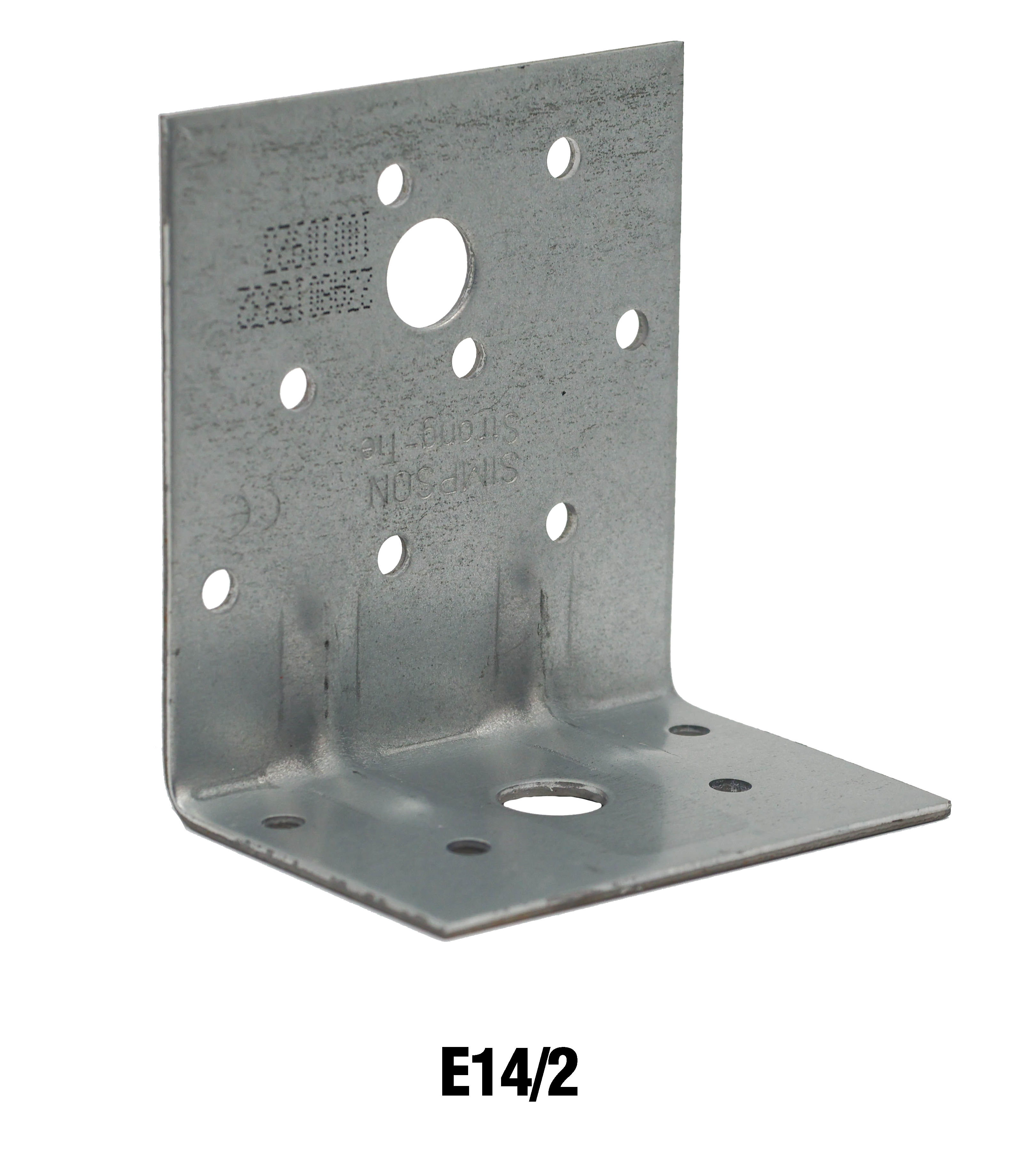

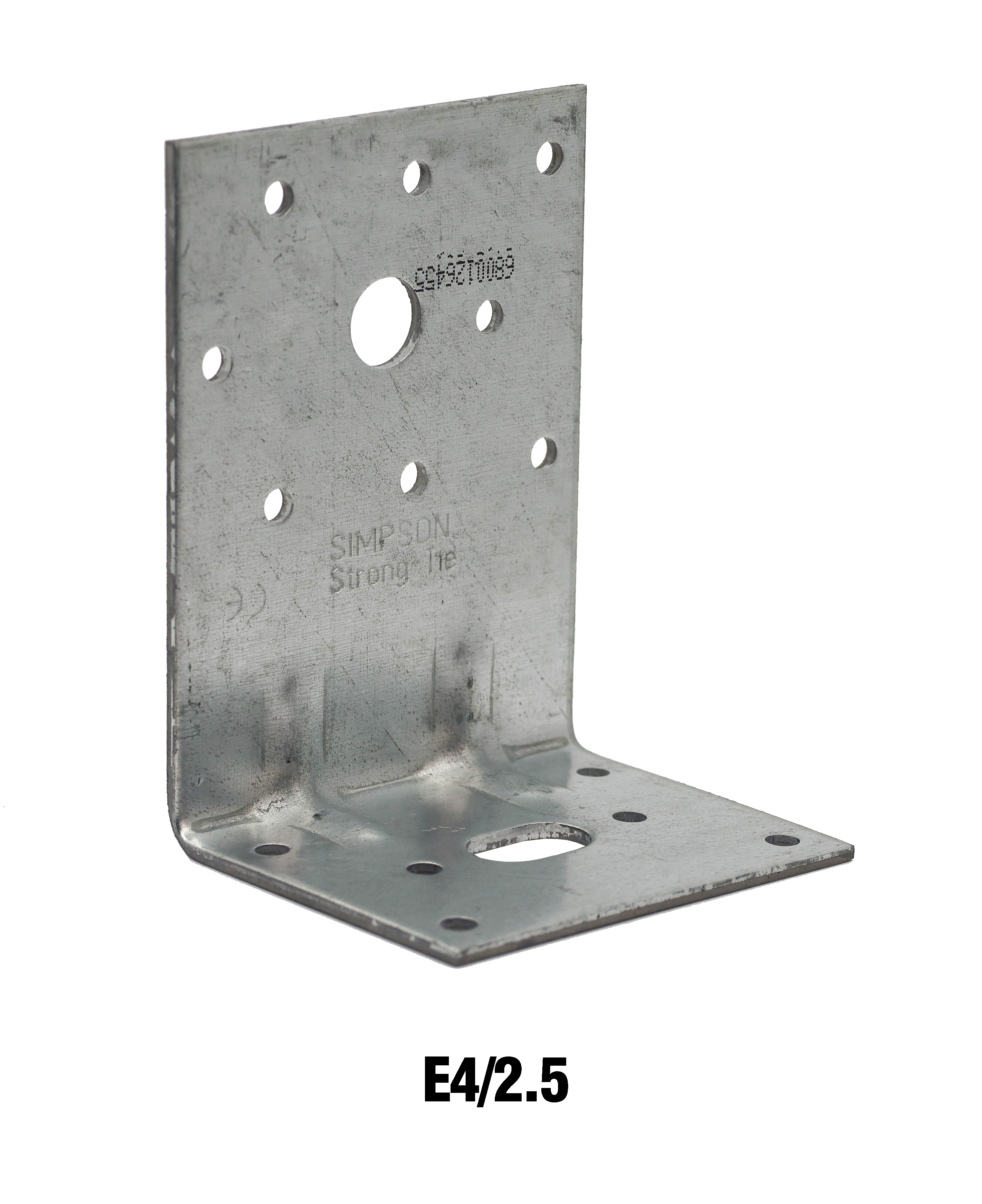

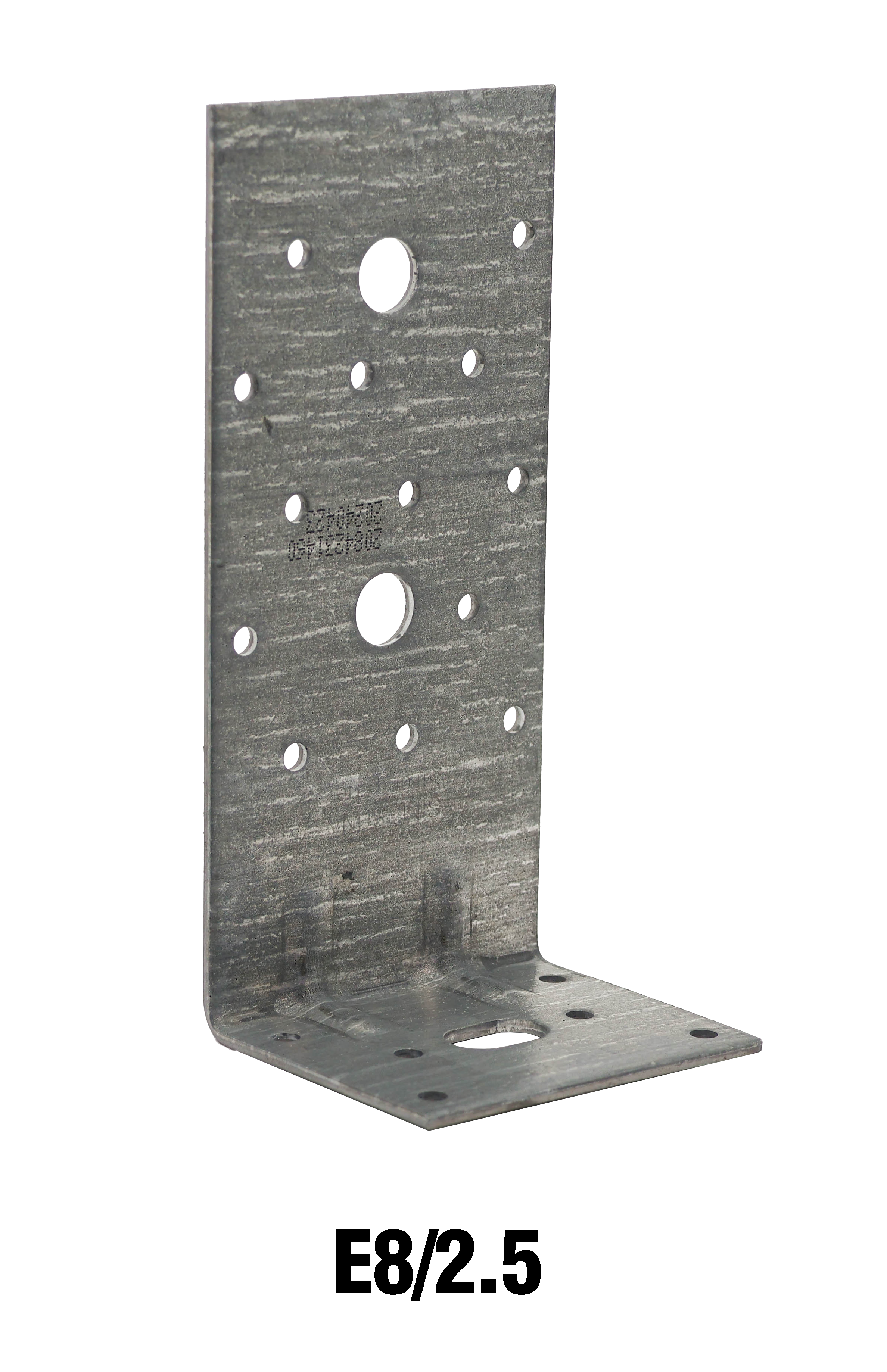

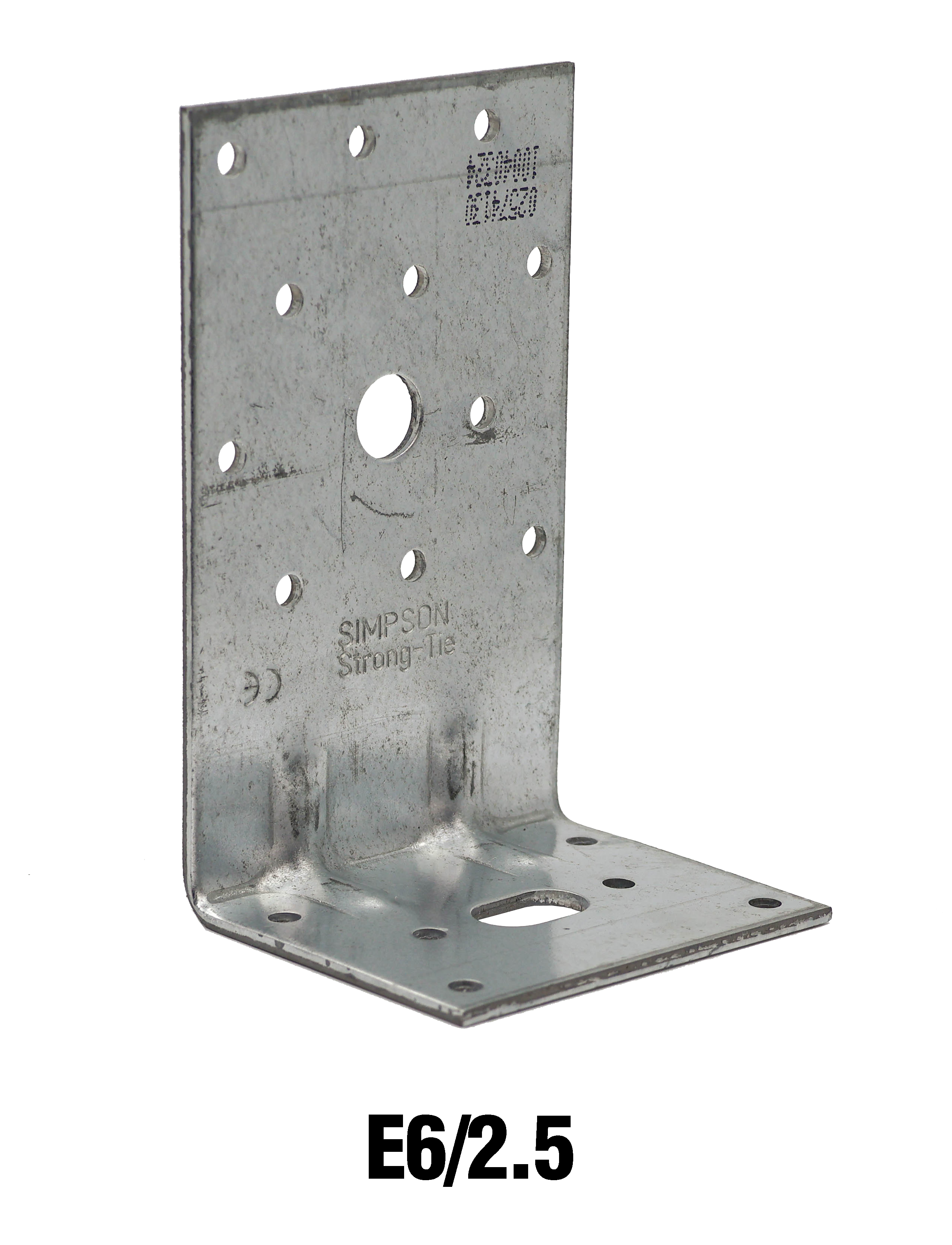

Złącze kątowe z regulacją i wzmocnieniem

Złącza kątowe typ E należą do grupy złączy kątowych wzmocnionych pozwalających przenieść większość kombinacji obciążeń w typowych konstrukcjach drewnianych. Możliwość regulacji elementów względem złącza daje możliwość skorygowania połączenia lub tymczasowego montażu. Dzięki różnym gabarytom i różnej perforacji (także otwory na śruby i kotwy) zastosowanie tych kątowników jest bardzo szerokie.

Oznaczenie CE
ETA
Klasa użytkowania 2
Środowisko wewnętrzne
Stal ocynkowana Z275

Szczegóły produktu

Właściwości

Materiał

  • Gatunek Stali:
    Stal S250GD
  • Ochrona antykorozyjna:
    Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

  • Prosty montaż
  • Obliczone statycznie
  • Mocne i trwałe połączenia
  • Gwoździowanie pełne lub częściowe
  • Uniwersalna perforacja
  • Możliwość mocowania do drewna i betony
  • Podwójna regulacja

Zastosowanie

Połączenie

Belka - Belka  i Belka - Beton
Element główny:
- drewno lite, drewno kompozytowe, drewno klejone warstwowo, beton.
Element drugorzędny:
- drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Zastosowanie

Kątowniki E mogą być wykorzystane do stworzenia podpory przegubowo-przesuwnej i maksymalnego odzwierciedlenia modelu statycznego w realnej konstrukcji.

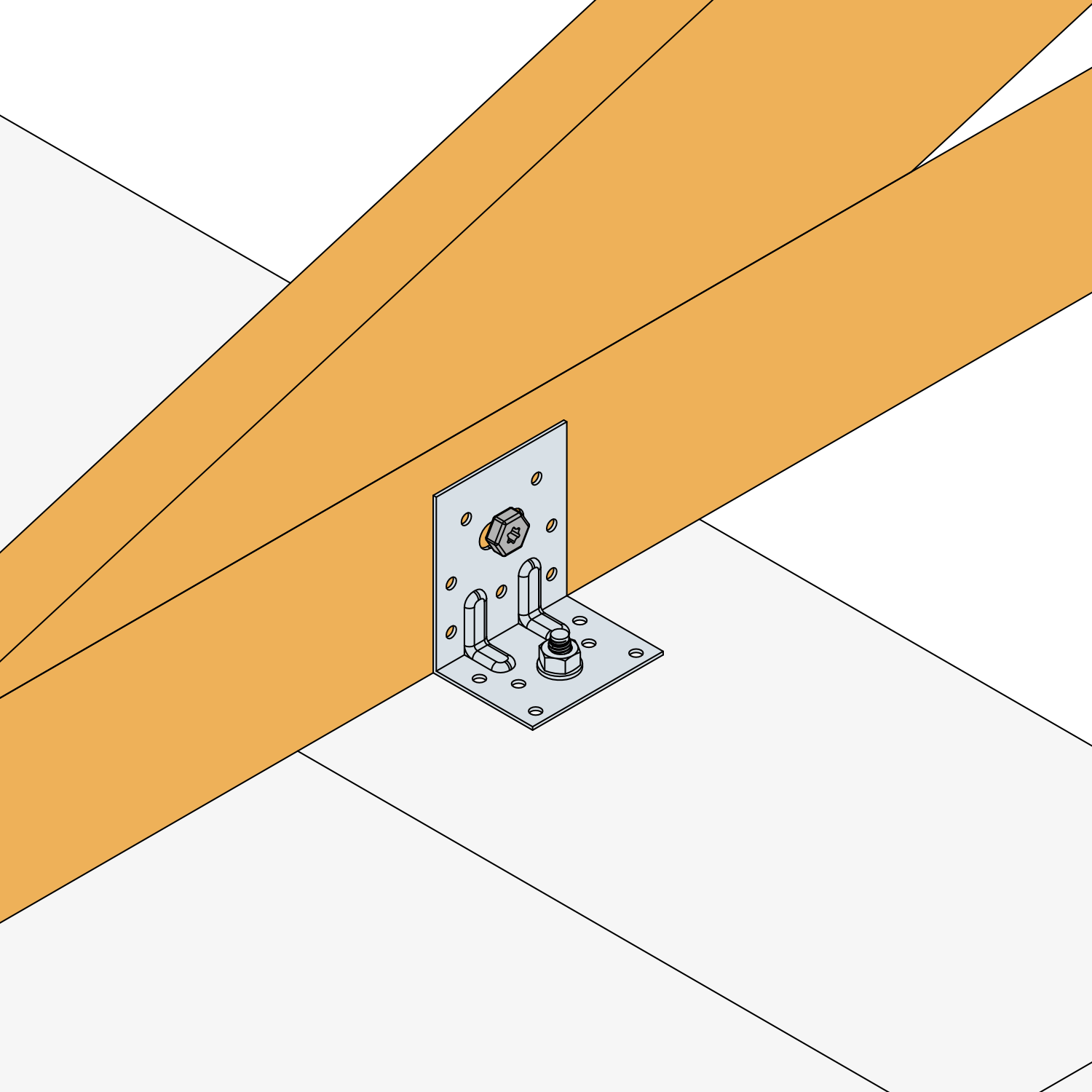

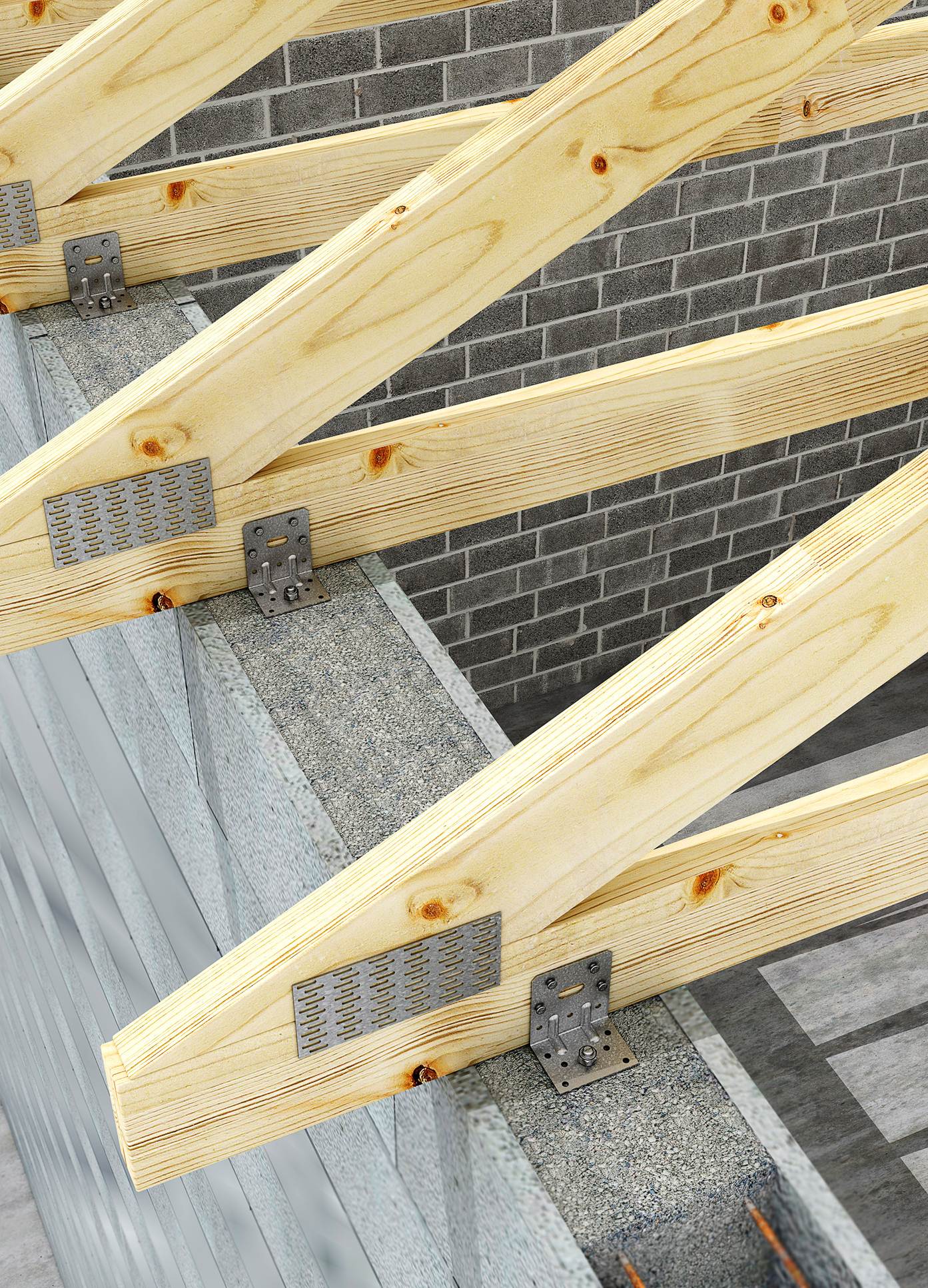

  • Połączenia krokwi z murłatą lub betonowym wieńcem.
  • Mocowanie elementów drewnianych do betonu.
  • Połączenie słupa drewnianego z belką
  • Wszystkie inne elementy konstrukcyjne gdzie konieczne jest uzyskanie wysokiej nośności połączenia.



Dane techniczne

Wymiary

Wymiary i otwory

Referencje Wymiary złącza [mm] Otwory ramię A Otwory ramię B
A B C t Ø5 Ø13 Ø11x22 Ø5 Ø11 Ø13 Ø11x22 Ø12x20
E5/277506527-16--1-

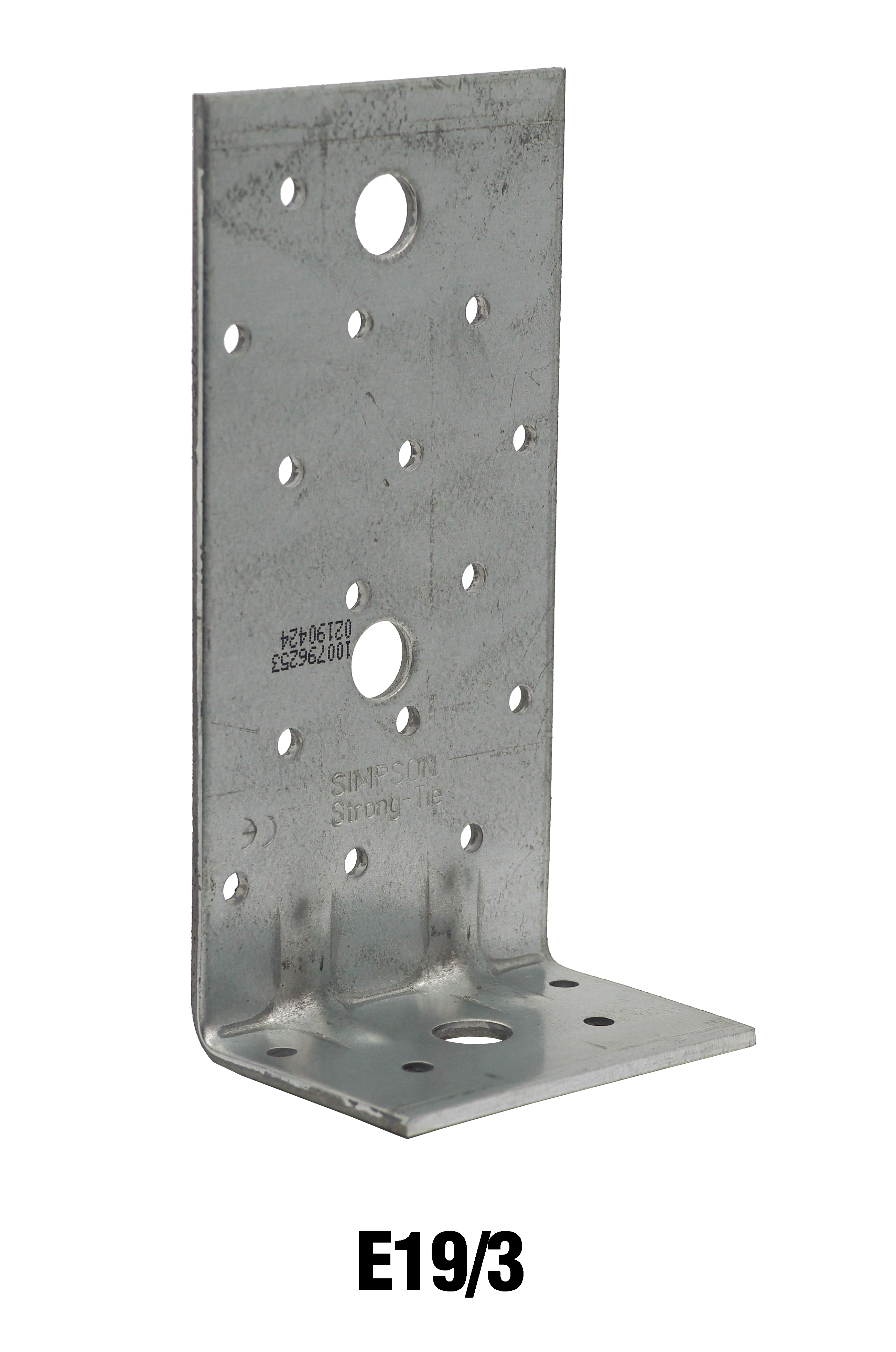

E19/315353753152-4-1--

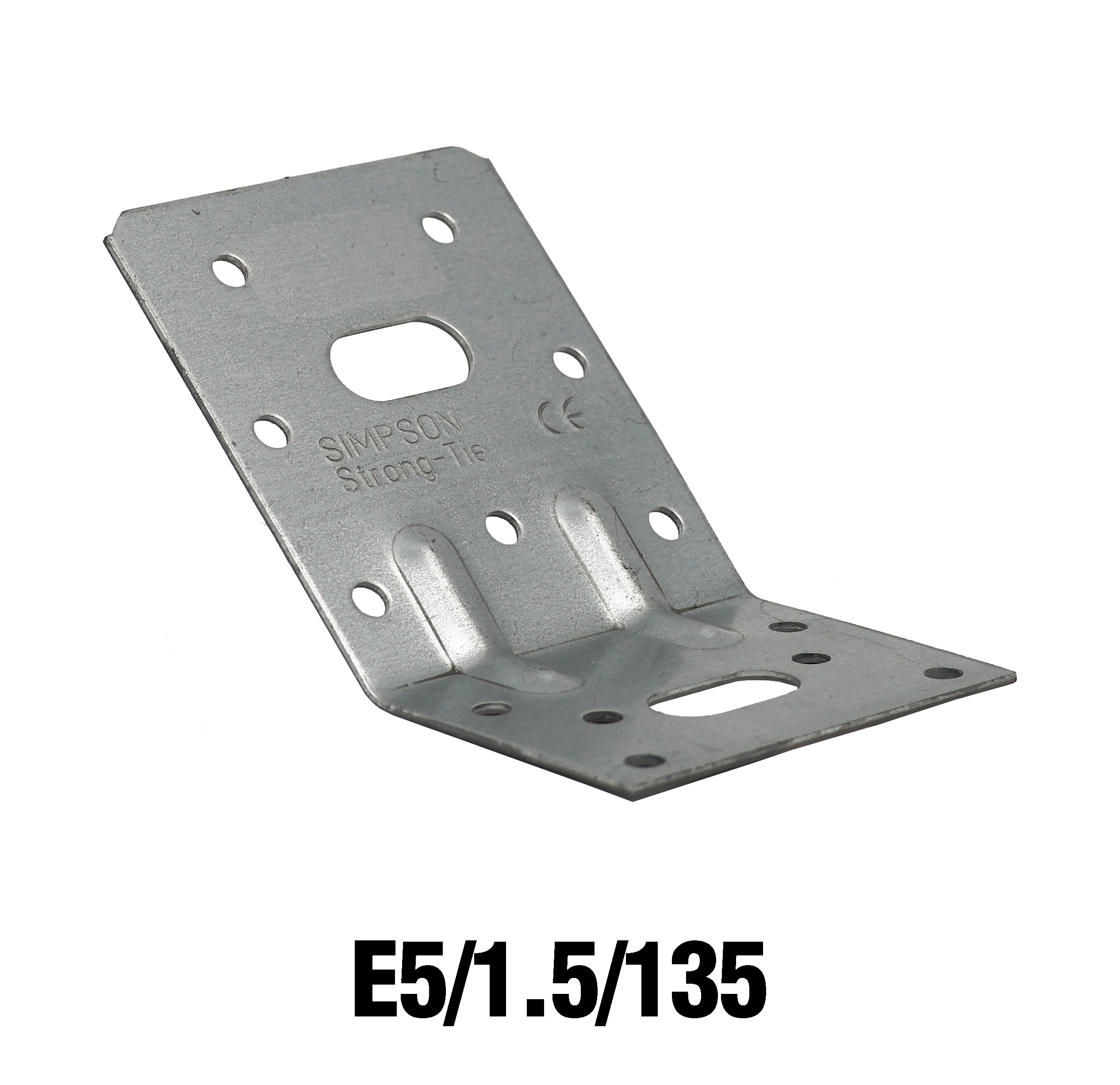

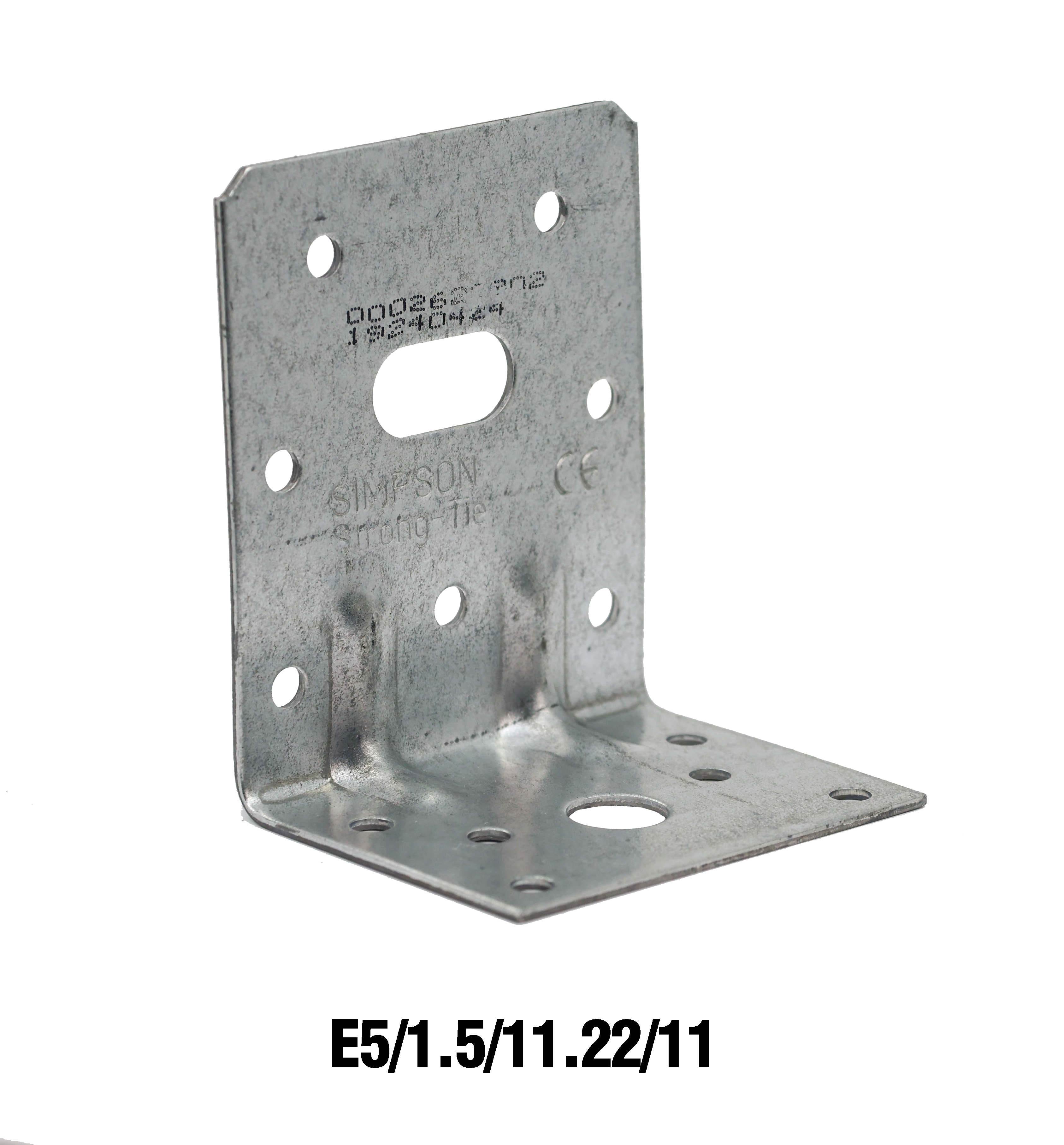

E5/1.5/135*7548651.57-16--1-

*angle bracket folded at 135°

Połączenie belka-belka, pełne gwoździowanie - Para kątowników w połączeniu

Referencje Nośności dla połączenia belka - belka / gwoździowanie pełne
Łączniki Nośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie [kN]
Ramię A Ramię B R1.k R2.k = R3.k
szt. szt. CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x40 CNA4.0x50 CNA4.0x60
E5/2767.18.69.810.81314
E19/31545.66.77.4910.711.4

To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

Połączenie słup-podwalina - Para kątowników w połączeniu

Referencje Nośności dla połączenia słup - podwalina
Łączniki Nośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie [kN]
Ramię A Ramię B R1.k R2.k = R3.k
szt. szt. CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x40 CNA4.0x50 CNA4.0x60
E19/31245.16.78.37.110.711.4

To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

Połączenie belka-beton - Para kątowników w połączeniu

Referencje Nośności dla połączenia belka - beton
Łączniki Nośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie [kN]
Ramię A Ramię B R1.k R2.k = R3.k
szt. Typ szt. Typ CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x40 CNA4.0x50 CNA4.0x60
E5/27CNA1Ø108.48.48.4- *- *- *
E19/315CNA1Ø1228.128.128.19.211.613

* brak nośności - połączenie przesuwne

Połączenie słup-beton - Para kątowników w połączeniu

Referencje Nośności dla połączenia słup - beton
Łączniki Nośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie [kN]
Ramię A Ramię B R1.k R2.k = R3.k
szt. Typ szt. Typ CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x40 CNA4.0x50 CNA4.0x60
E19/312CNA1Ø1212.215.319.26.51010.7

* brak nośności - połączenie przesuwne

Instalacja

Montaż

Mocowanie

Do drewna:
Za pomocą gwoździ systemowych CNA 4.0 x 35 lub CNA 4.0 x 50, alternatywnie systemowych wkrętów CSA5.0 x ℓ.
Długość łączników określa katalog obliczeń statycznych lub zakładka tabela nośności.
Standardowymi łącznikami specyfikowanymi do uzyskania deklarowanej nośności złącza są gwoździe CNA. Dopuszczalne jest zastąpienie gwoździ CNA wkrętami CSA bez konieczności przeprowadzania dodatkowych obliczeń, jeżeli zmiana zostanie przeprowadzona zgodnie z poniższą tabelą.

CNACSA
3,1 x 404,0 x 30
4,0 x 355,0 x 35
4,0 x 405,0 x 35
4,0 x 505,0 x 40
4,0 x 605,0 x 40
4,0 x 755,0 x 50
4,0 x 1005,0 x 50



Do betonu:
Łącząc element drewniany z betonowym, należy zastosować kotwy mechaniczne WA lub chemiczne AT-HP Simpson Strong-Tie z wykorzystaniem prętów gwintowanych LMAS.



Montaż

Do drewna

  1. Ustal właściwą pozycje złącza.
  2. Przymocuj kątownik do elementu drewnianego zwracając uwagę na właściwy układ otworów w ramieniu kątownika.
  3. Jeżeli nie wyspecyfikowano inaczej należy wypełnić wszystkie otwory w złączu mocowanym do murłaty.
  4. Wsuń element drewniany tak, aby luźno oparł się na podstawie i za pomocą gwoździ CNA przymocuj złącze do drewna wypełniając wszystkie otwory.
  5. Dla uzyskania podpory przegubowo-przesuwnej należy użyć śruby M10 przelotowe zamiast gwośdzi CNA.


Do betonu

  1. Ustal właściwą pozycje złączy kątowych. (Zwróć uwagę na układ otworów)
  2. Odznacz otwory przykładając złącze kątowe do betonu.
  3. Wywierć otwory o wymaganej średnicy.
  4. Przed przystąpieniem do mocowania należy usunąć zwierciny z wywierconych otworów. Dla kotew chemicznych dodatkowo przedmuchać.
  5. Przymocować złącze za pomocą kotew mechanicznych lub chemicznych
  6. Wsuń krokiew lub wiązar pomiedzy kątowniki tak, aby luźno oparł się na podstawie i za pomocą gwoździ CNA przymocuj złącze do krokwi lub wiązara wypełniając wszystkie otwory.
  7. Dla uzyskania podpory przegubowo-przesuwnej należy użyć śruby M10 przelotowe zamiast gwośdzi CNA.
