SDE

Wieszak belki dwuczęściowy

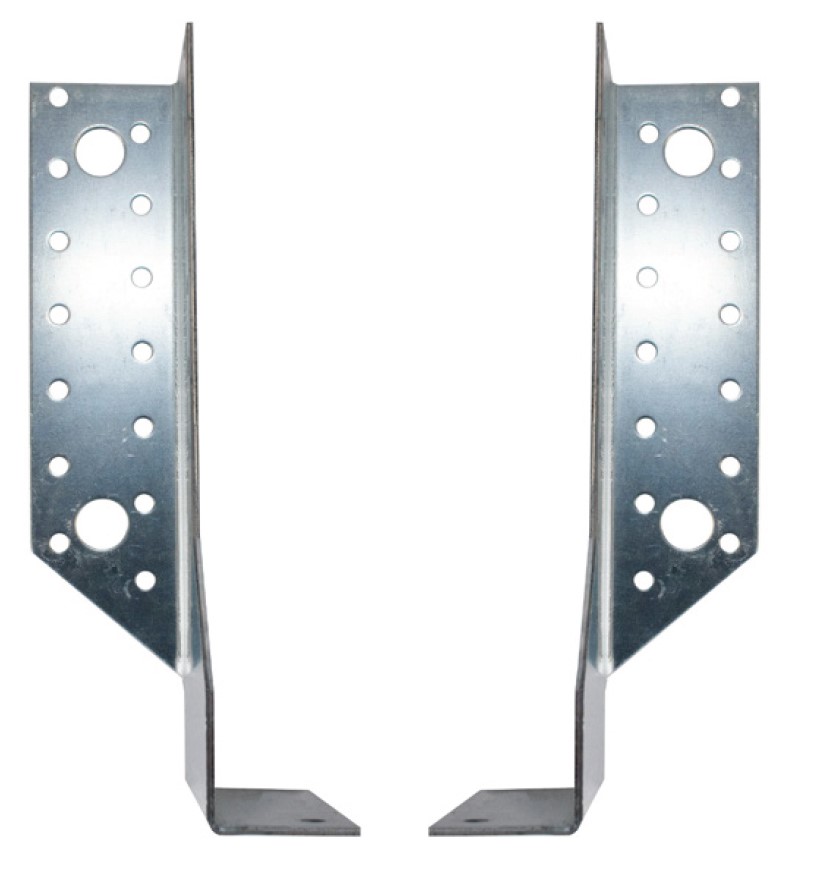

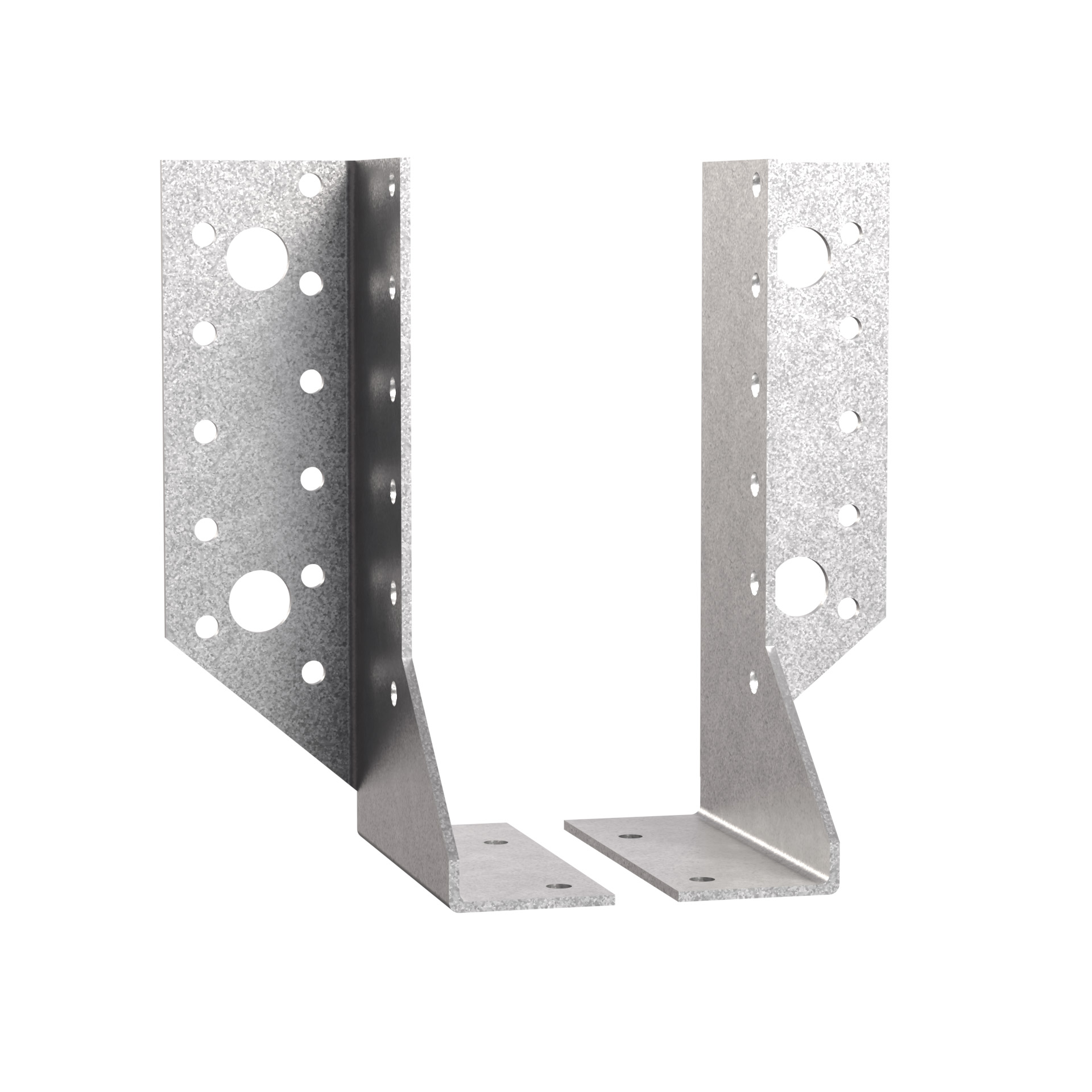

Wieszak belki dzielony SDED (prawy) + SDEG (lewy) jest stosowany do połączeń belek o nietypowych przekroju. Dwuczęściowy element wieszaka pozwala dopasować go do dowolnego przekroju drewna.

Oznaczenie CE
ETA
Klasa użytkowania 2
Ocynk elektrolityczny 20µm

Szczegóły produktu

Obrazy

Fixation poutre/poutre

Właściwości

Materiał

Gatunek Stali:
Stal S250GD
Grubość blachy 2,0 mm
Ochrona antykorozyjna:
Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

  • ​Prosty montaż
  • Obliczone statycznie
  • Mocne i trwałe połączenia

Zastosowanie

Połączenie

Element główny
drewno lite, drewno kompozytowe, drewno klejone warstwowo, beton.
Element drugorzędny
drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Stosowane

  • Wszędzie tam gdzie mamy do czynienia z nietypowymi przekrojami drewna i nie możemy zastosować stadardowego wieszaka możemy wykorzystać dzielony wieszak belki.

Dane techniczne

Wymiary

Wymiary złącza

Referencje Wymiary belki drugorzędnej [mm] Wymiary złącza [mm] Otwory - belka główna Otwory - belka drugorzędna
Szerokość Wysokość A B C D F t Ø5 Ø13 Ø5
Min. Max. Min. Max.
SDE300/3060250120177601188441.586218410
SDE340/3060250140207601388441.586222412
SDE380/3060250160237601588441.586222412
SDE440/3060250190282601888441.586228415

Nośność charakterystyczna - połączenie belka-belka - pełne gwoździowanie

Referencje Nośność charakterystyczna - połączenie belka-belka - pełne gwoździowanie
Łączniki Nośność charakterystyczna - Drewno C24 [kN]
Belka główna R1.k R2.k R3.k
szt. CNA4,0x50 CNA4,0x50 CNA4,0x50
SDE300/301820.317.614.6
SDE340/302226.62415.8
SDE380/302226.62413.9
SDE440/302833.233.214

Nośności są podane dla pary złączy SDE (SDEG + SDED)

Instalacja

Montaż

Mocowanie

Mocowanie do drewna
Za pomocą gwoździ systemowych CNA 4.0 x 50 lub alternatywnie systemowych wkrętów CSA5.0 x l.
Długość łączników określa katalog obliczeń statycznych lub zakładka tabela nośności.
Standardowymi łącznikami specyfikowanymi do uzyskania deklarowanej nośności złącza są gwoździe CNA. Dopuszczalne jest zastąpienie gwoździ CNA wkrętami CSA bez konieczności przeprowadzania dodatkowych obliczeń, jeżeli zmiana zostanie przeprowadzona zgodnie z poniższą tabelą.

CNACSA
4,0 x 405,0 x 35
4,0 x 505,0 x 40
4,0 x 605,0 x 40
4,0 x 755,0 x 50
4,0 x 1005,0 x 50

Mocowanie do betonu
Łącząc element drewniany z betonowym, należy zastosować kotwy mechaniczne WA lub chemiczne AT-HP Simpson Strong-Tie z wykorzystaniem prętów gwintowanych LMAS.

Montaż

Montaż do drewna

  1. Wybrać właściwy wymiar wieszaka belki uwzględniając zasadę, że wieszak nie powinien być mniejszy niż 2/3 wysokości elementu drugorzędnego.
    Zobacz wskazówki i zalecenia montażowe dla wieszaków belki
  2. Ustal właściwą pozycje wieszaka belki.
  3. Jeżeli nie wyspecyfikowano inaczej należy wypełnić wszystkie otwory w skrzydełkach wieszaka.
  4. Wsuń element drugorzędny tak, aby luźno oparł się na podstawie i za pomocą gwoździ CNA przymocuj belkę do wieszaka wypełniając wszystkie otwory.


Montaż do betonu

  1. Wybrać właściwy wymiar wieszaka belki uwzględniając zasadę, że wieszak nie powinien być mniejszy niż 2/3 wysokości elementu drugorzędnego.
  2. Ustal właściwą pozycje wieszaka belki.
  3. Odznacz otwory przykładając wieszak belki.
  4. Wywierć otwory o wymaganej średnicy.
  5. Przed przystąpieniem do mocowania wieszaka belki należy usunąć zwierciny z wywierconych otworów.
  6. Przymocować wieszak belki za pomocą kotew mechanicznych lub chemicznych.
  7. Wsuń element drugorzędny tak, aby luźno oparł się na podstawie i za pomocą gwoździ CNA przymocuj belkę do wieszaka wypełniając wszystkie otwory.

Aprobaty i Deklaracje

Deklaracja Właściwości Użytkowych (DoP)

Aprobaty Techniczne (ETA)
