HD3B

Złącze kotwiące

Złącze  HD3B to typowy kątownik kotwiący, którego zadaniem jest zakotwienie ścian szkieletowych domów drewnianych do płyty fundamentowej. Wysokie ramię pionowe pozwala wykonać poprawne połączenie, czyli połączyć słupek ściany z fundamentem.

Oznaczenie CE
Oznaczenie CE
ETA
ETA
Cynkowane ogniowo metodą Sendzimira 20µm
Cynkowane ogniowo metodą Sendzimira 20µm
Środowisko wewnętrzne
Środowisko wewnętrzne
Klasa użytkowania 2
Klasa użytkowania 2

Szczegóły produktu

Obrazy

.
.

Właściwości

Materiał

Gatunek Stali:
Stal ocynkowana G90 SS klasa 33 zgodnie z ASTM A-653.
Ochrona antykorozyjna:
Ocynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

  • Prosty montaż do podłoża.
  • Obliczone statycznie.
  • Trwałe i stabilne połączenie.
  • Zaprojektowane do przenoszenia sił pionowych.

Zastosowanie

Połączenie

Element główny:
beton
Element drugorzędny:
drewno konstrukcyjne, prefabrykowane ściany szkieletowe

Zastosowanie

  • Do łączenia drewnianych konstrukcji z betonowym fundamentem.
  • Mogą być stosowane jako zakotwienie drewnianych słupów, prefabrykowanych ścian szkieletowych lub innych elementów drewnianych.
  • Kotwienie ścian szkieletowych „otwartych” w których w czasie montażu mamy dostęp do drewnianej konstrukcji nośnej.
  • Kątowniki można montować na zewnątrz ściany jak i wewnątrz, do boku słupka.

Dane techniczne

Wymiary złącza

Wymiary

Numer referencyjnyWymiary
Wymiary złącza[mm]Otwory ramię AOtwory ramię BOther
A[mm]B[mm]C[mm]D[mm]E[mm]F[mm]G[mm]Grubość[mm]OkrągłeOkrągłe Waga[kg]
Ø16Ø16
HD3B22057641133641232.5210.59

Nośność charakterystyczna - pełne gwoździowanie

Wymiary

Numer referencyjnyHoldowns capacity
Nośności dla połączenia belka - beton
ŁącznikiNosności charakterystyczne - Drewno do betonu[kN]
Ramię ARamię BR₁,ₖ
szt.Typszt.Typ
HD3B2Ø161.0Ø1615.6

Dla wymiarów słupa ≥ 100x100mm

Instalacja

Montaż

Mocowanie

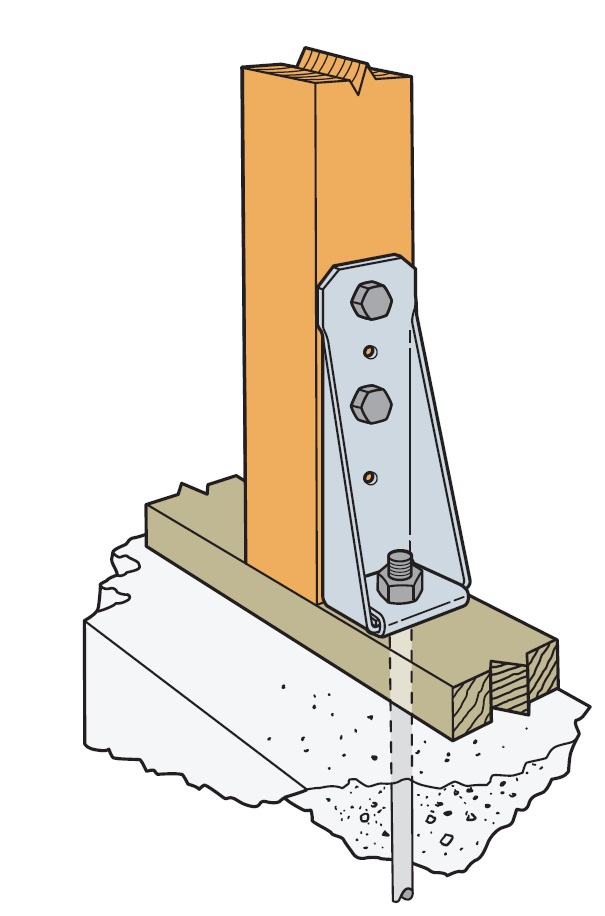

  • Mocowanie kątowników do drewna - przy pomocy śrub ciesielskich Ø16 lub przelotowo przy użyciu dwóch złączy kotwiących śrubą M16
  • Mocowanie kątowników do beton - należy zastosować kotwy mechaniczne lub chemiczne Simpson Strong-Tie.

-

Use all the specified fasteners. The drill hole clearance in the wood for bolts must be limited to 1 mm.
Use washers for nut on wood assemblies.
In the case of backed elements, the two pieces must be nailed together to act as a single piece.
