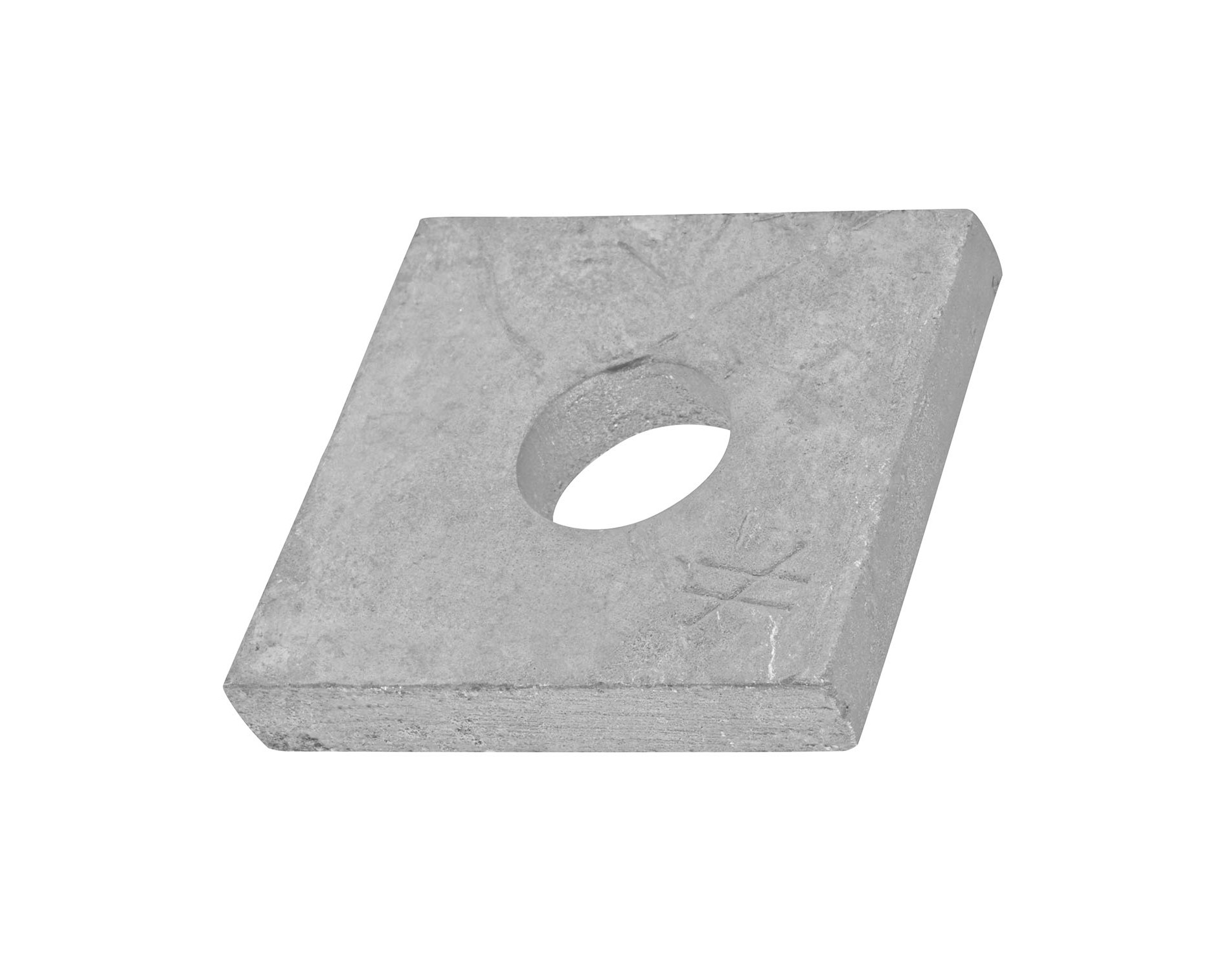

Podkładki

Podkładki w różnych rozmiarach zostały opracowane tak aby pasowały do produktów SIMPSON Strong-Tie. Do uzyskania deklarowanych nośności złączy AH, AE niezbędne jest zastosowanie podładek rozkładających siłę na całą powierzchnię ramienia dolnego kątownika.

Klasa użytkowania 3
Środowisko zewnętrzne
Ocynkowane

Szczegóły produktu

Obrazy

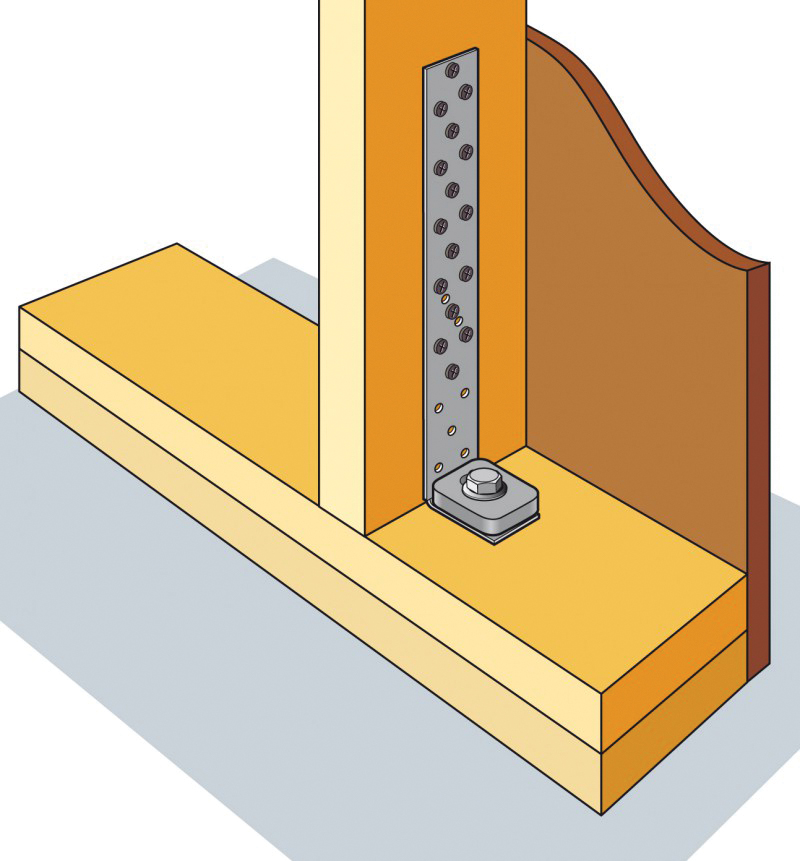

Fig. 1: Installation med 1 plade i bunden, 45 mm

Właściwości

Materiał

Gatunek Stali:
Stal ocynkowana ogniowo metodą Sendzimira S250GD
Grubość blachy 6,0-10,0 mm
Ochrona antykorozyjna:
Z 275 g/m2 (55 µm)

Dane techniczne

Wymiary

Wymiary

Referencje Wymiary [mm]
A B Grubośc  Otwory
US40/40/10G-B40401013.5
US40/50/10G-B40501013,5x25
US50/50/8G-B5050817.5
US60/60/6G-B6060614
Array

Instalacja

Montaż
