PBWS

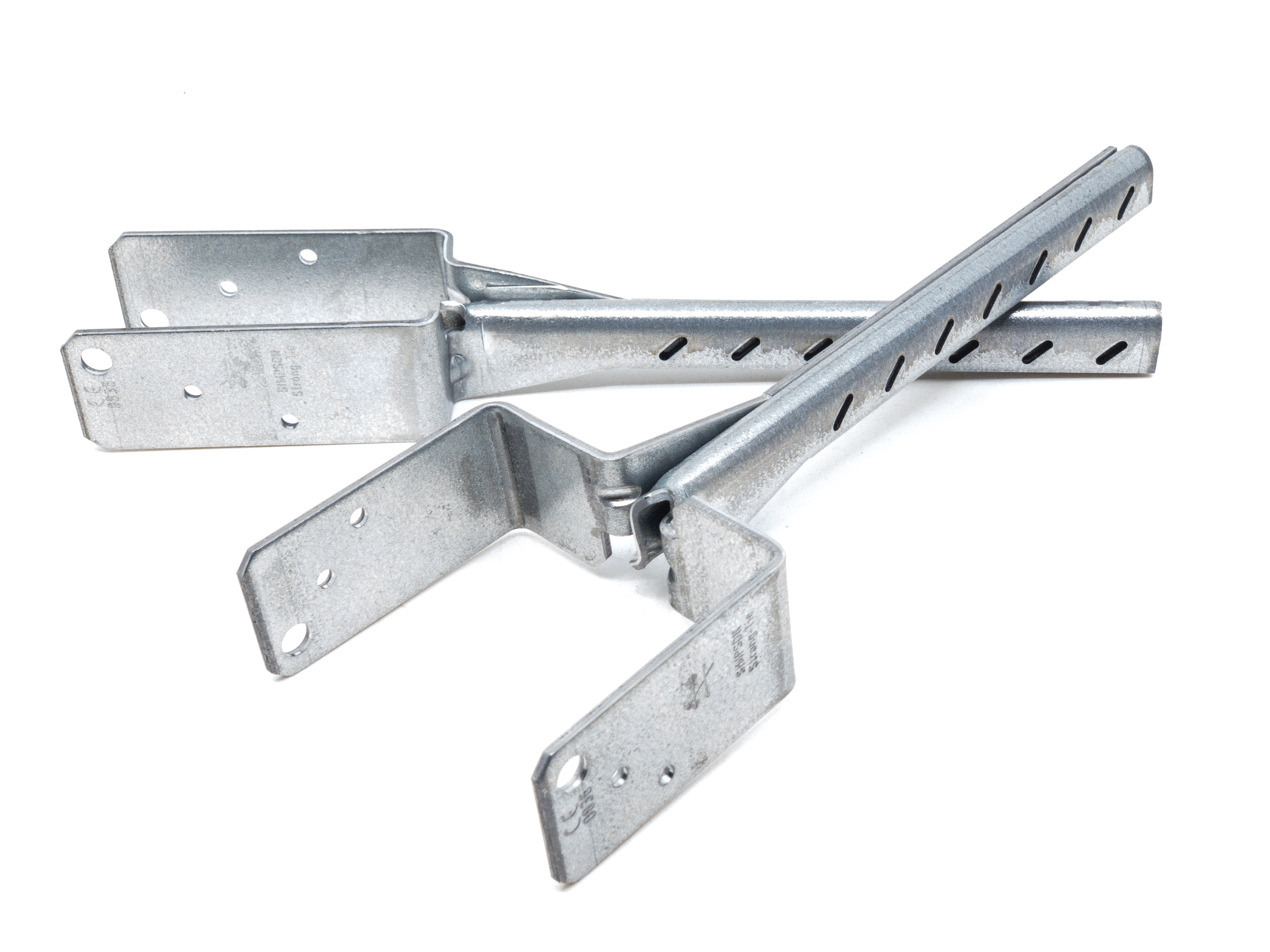

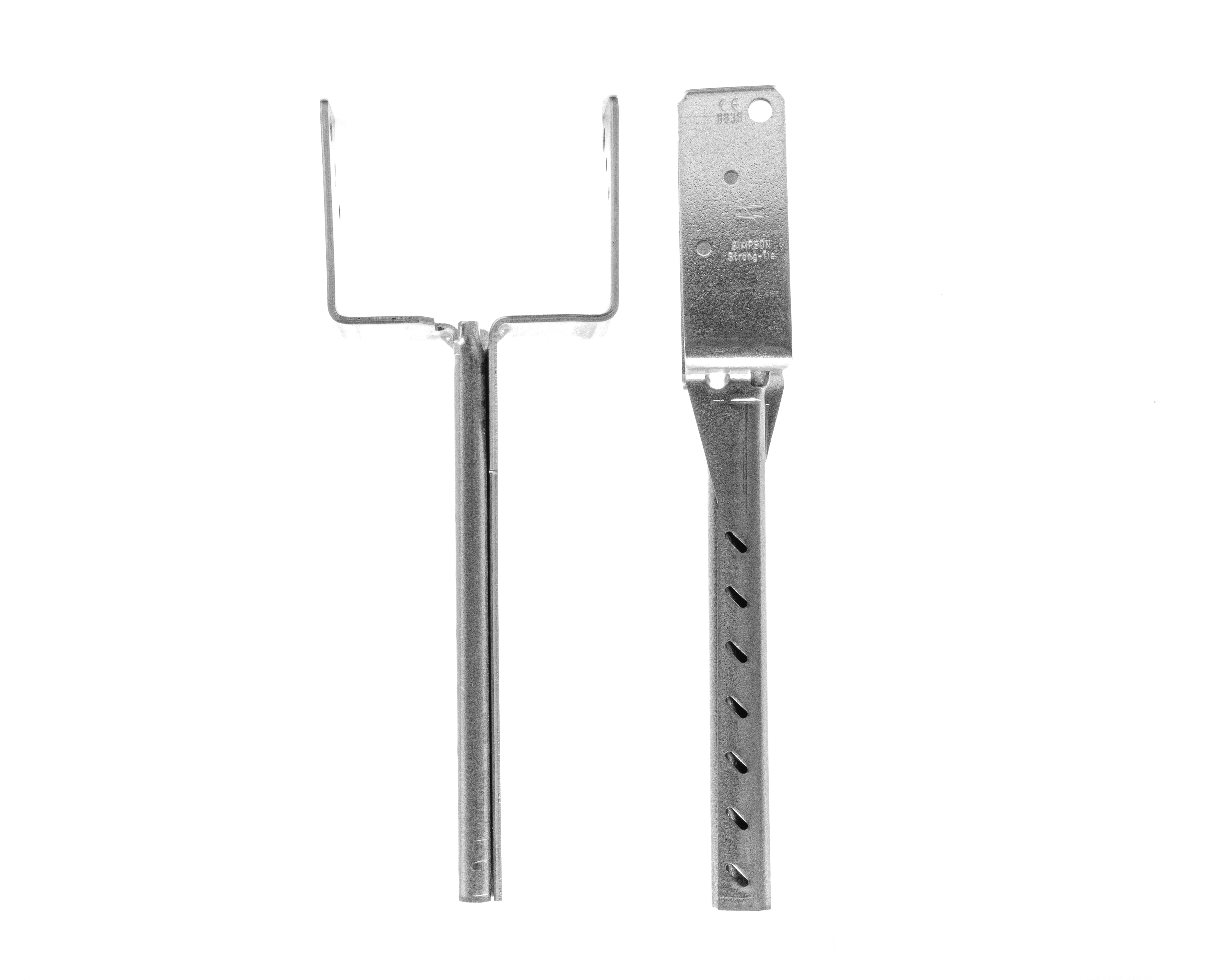

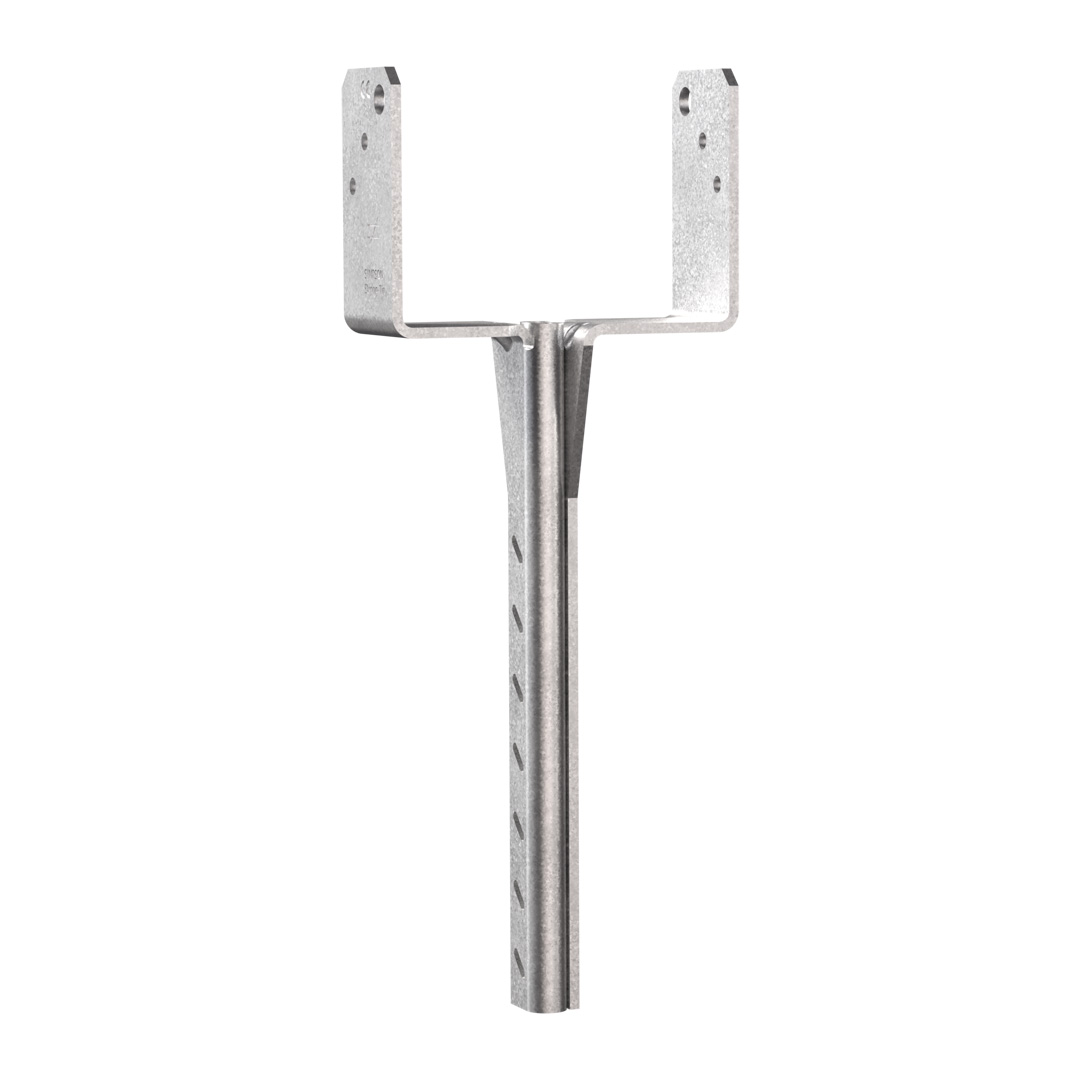

Lekka podstawa słupa z powłoką ochronną ZPRO

Nowa podstawa słupa jest jednoelementowym niespawanym złączem odpowiednim do różnych zastosowań w architekturze ogrodowej. Można je wykorzystać w projektach zewnętrznych takich jak tarasy, pergole, ogrodzenia itp.

Karta techniczna

Oznaczenie CE

ETA

Klasa użytkowania 3

Środowisko zewnętrzne

ZPRO

Szczegóły produktu

Obrazy

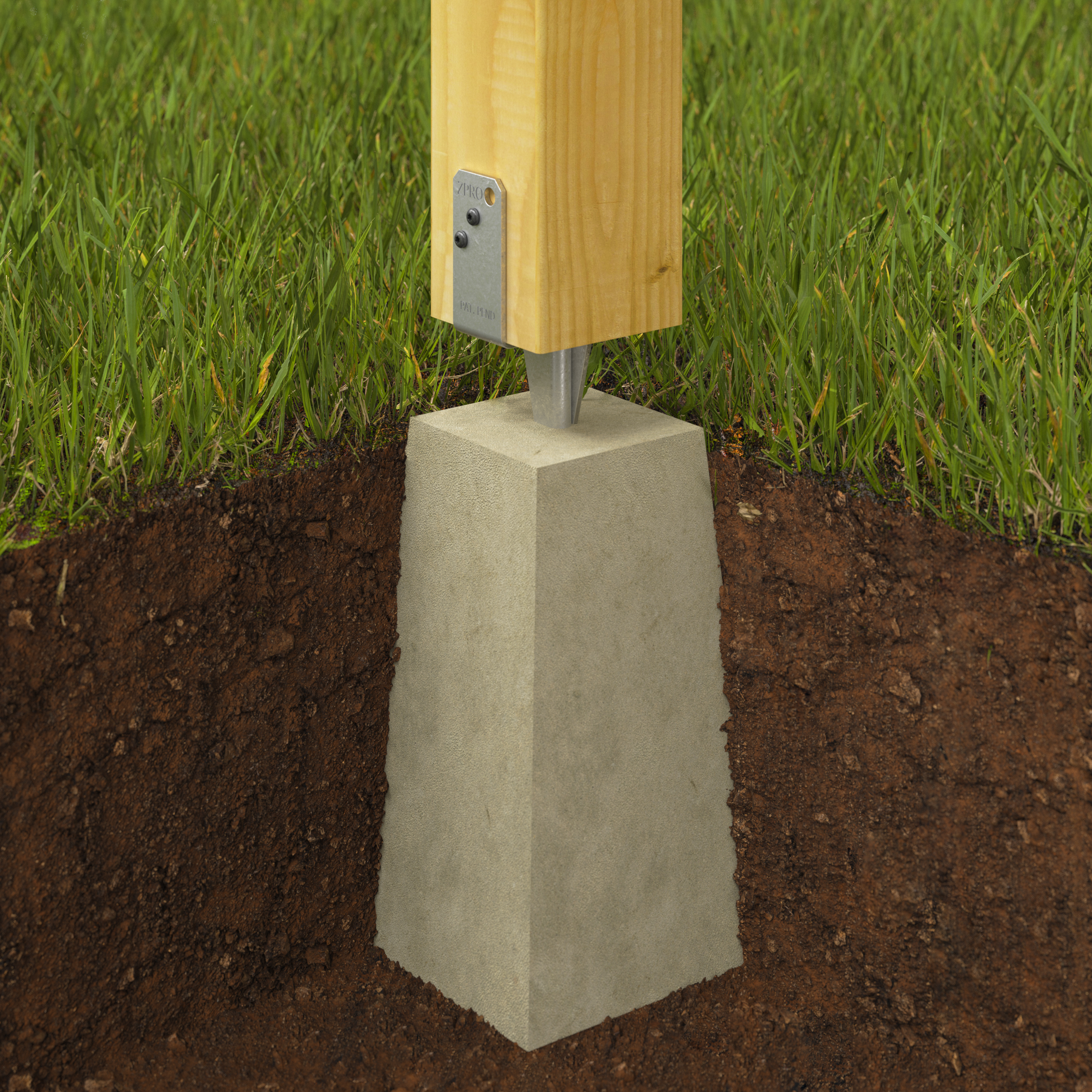

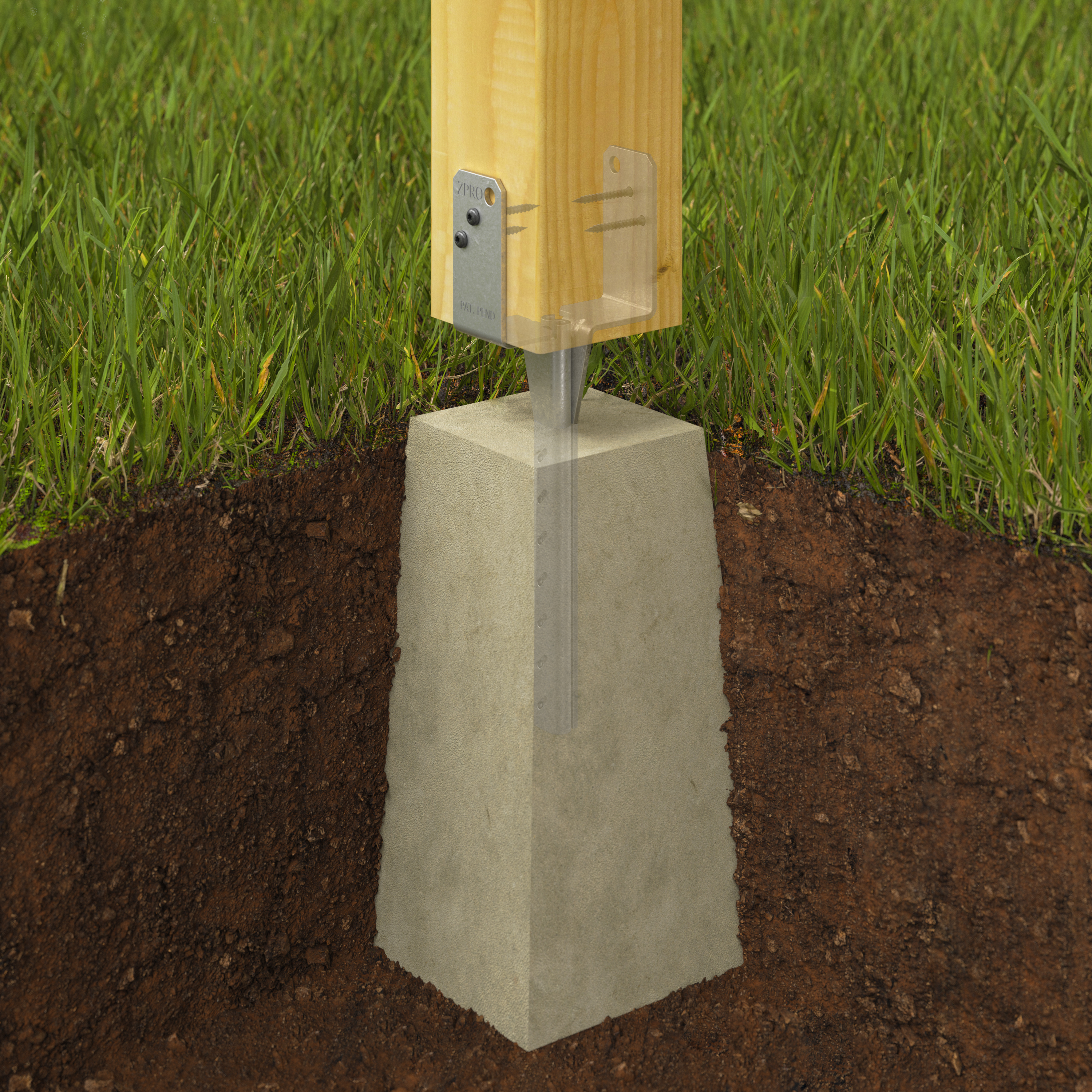

Mocowanie do drewna za pomocą wkrętów 4xCSA

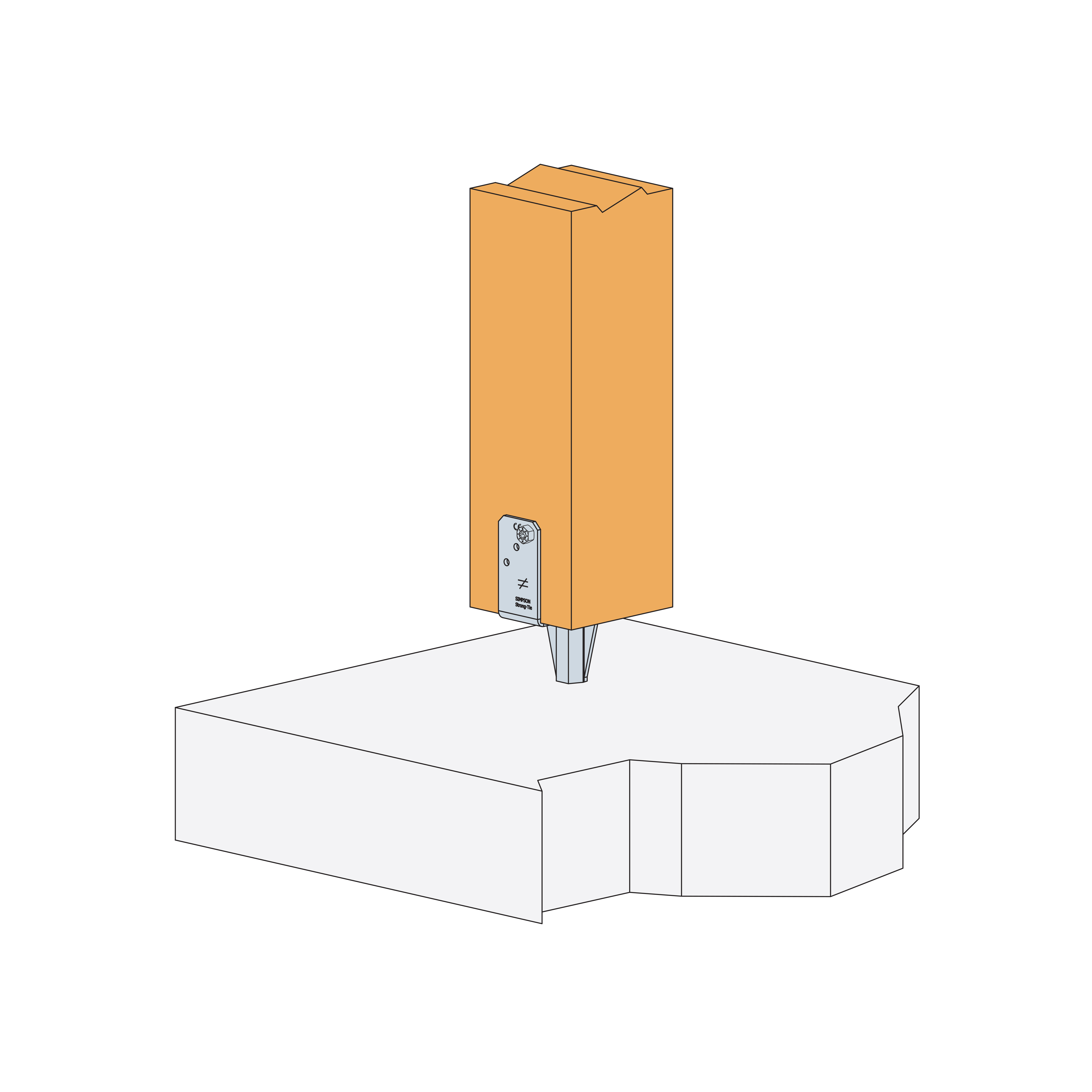

Mocowanie do drewna za pomocą wkrętów 2xSSH

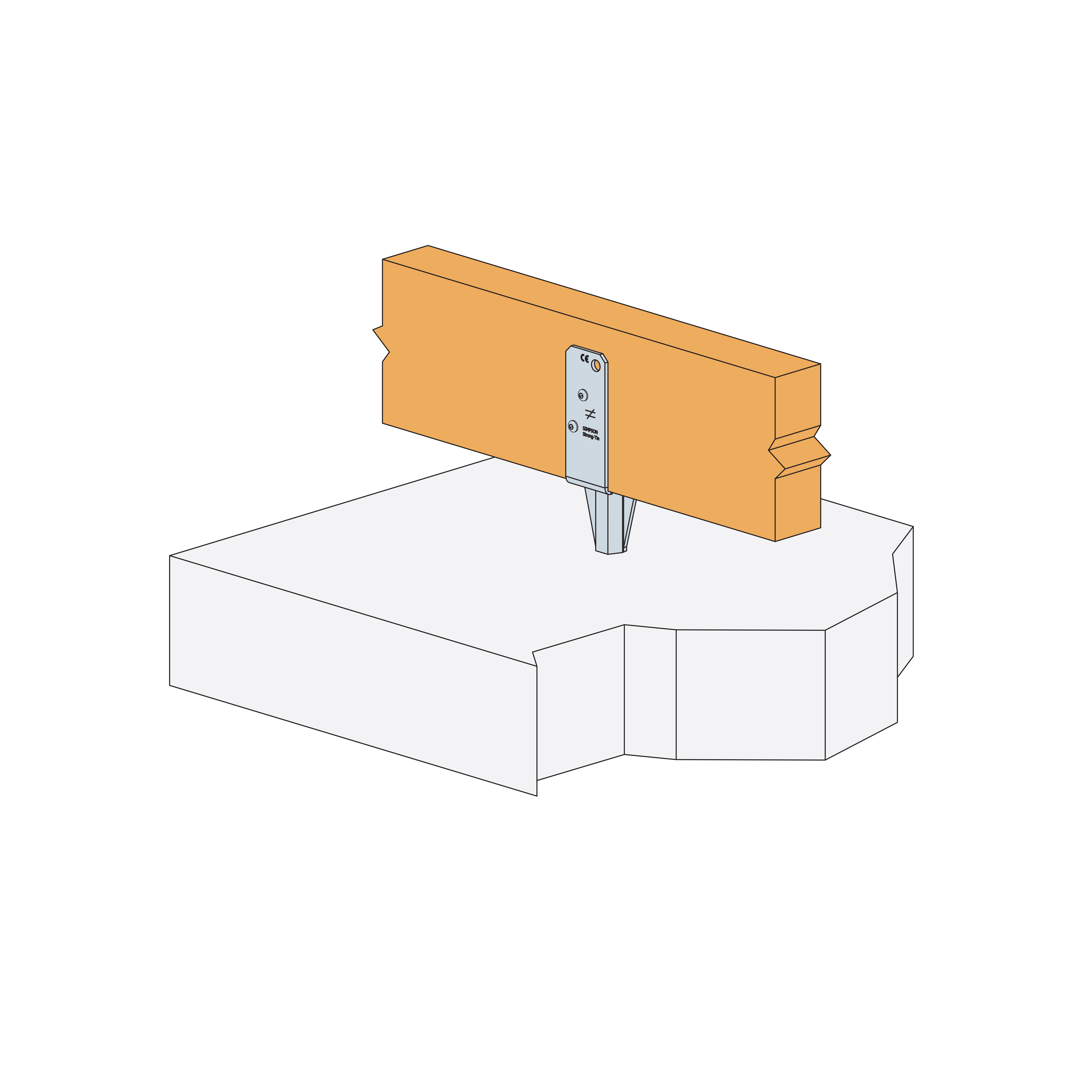

Mocowanie belki za pomocą podstawy słupa PBWS

Właściwości

Materiał

Gatunek Stali: Stal S250GD
Ochrona antykorozyjna: powłoka ZPRO

Cechy produktu

Duża nośność
Lekkie i łatwe w montażu
Zmniejszony wpływ na środowisko dzięki redukcji ilości materiału
Elastyczne możliwości mocowania
Powłoka Zpro odpowiadająca grubości warstwy cynku ok.(55 µm)

Właściwości

Podstawa słupa pokryta jest nową powłoką ochronną Zpro, która zapewnia lepszą odporność na korozję niż tradycyjne powłoki cynkowane. Nowa powłoka to nie tylko podwyższone zabezpieczenie antykorozyjne, które jest porównywalne do powłoki cynkowanej ogniowo ale także i estetyczne. Nowa powłoka jest łudząca podobna do produktów ze stali nierdzewnej. Zpro wypełnia lukę między standardową stalą ocynkowaną a znacznie droższym materiałem ze stali nierdzewnej.

Zastosowanie

Pergole
Słupki ogrodzeniowe
Wiaty
Markizy
Ganki

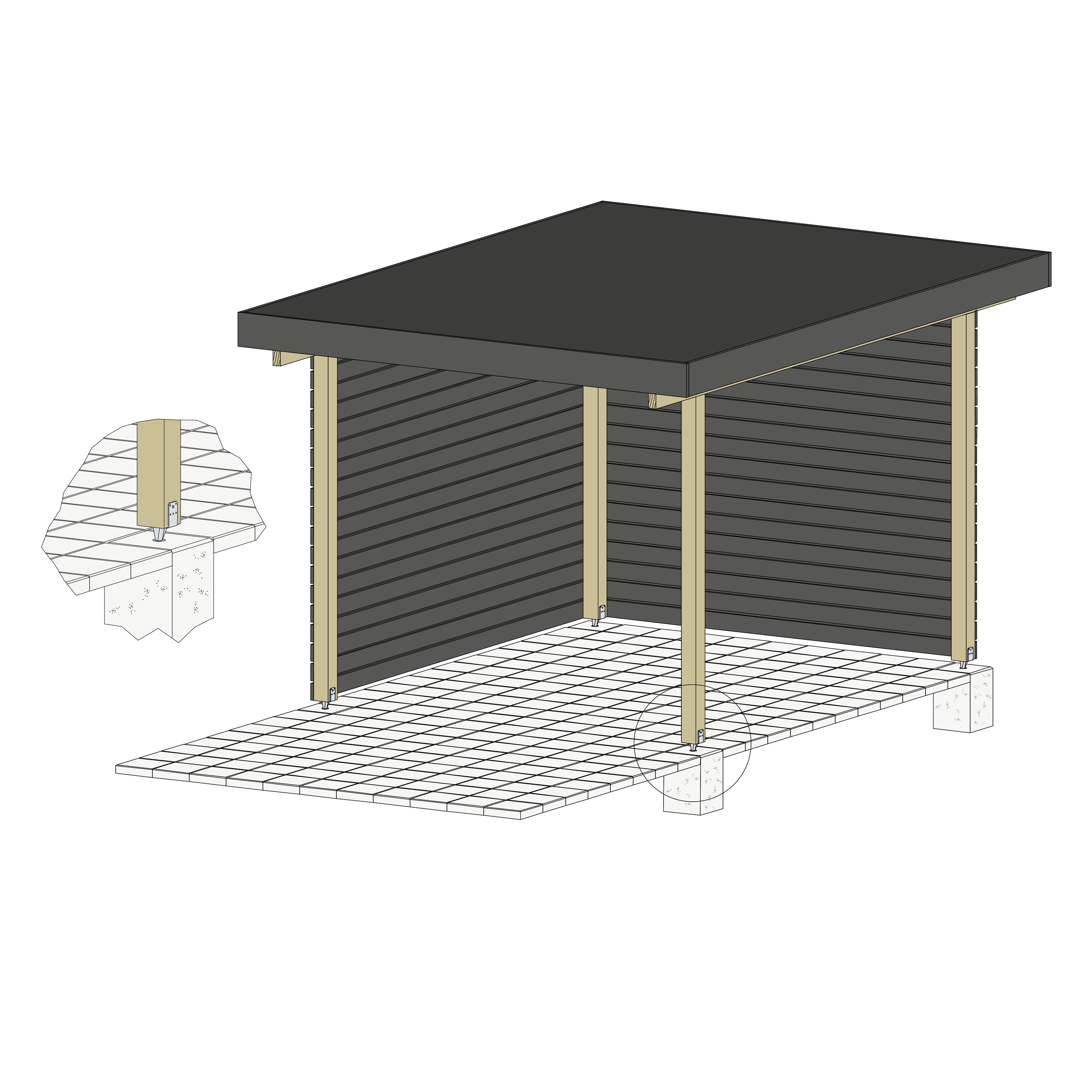

Porty samochodowe

Dane techniczne

Wymiary

Wymiary produktu

Referencje	Wymiary produktu [mm]							Otwory
Referencje	A	B	C	E	F	G	t	Ø5	Ø8,5
PBWS45Z	45	40	99.5	50	150	22	3	4	2
PBWS70Z	70	40	87	50	150	22	3	4	2
PBWS90Z	90	40	77	50	150	22	3	4	2
PBWS100Z	100	40	72	50	150	22	3	4	2

Array

Nośności charakterystyczne

Referencje	Właściwości produktu - połączenie drewna z betonem - wkręty Ø5
	Łączniki		Nośności charakterystyczne dla drewna kl. C24 [kN]
	Słup		R_1,k	R_2,k
	Ilość	Typ	R_1,k	R_2,k
PBWS45Z	4	CSA5,0x40Z	20.2	2,1/kmod
PBWS70Z	4	CSA5,0x40Z	20.2	2,1/kmod
PBWS90Z	4	CSA5,0x40Z	20.2	2,1/kmod
PBWS100Z	4	CSA5,0x40Z	20.2	2,1/kmod

* Minimalna wytrzymałość betonu C12/15

Nośności charakterystyczne dla wkrętów SSH Ø8

Referencje	Właściwości produktu - połączenie drewna z betonem - wkręty Ø8
	Łączniki		Nośności charakterystyczne dla drewna kl.C24 [kN]
	Słup		R_1,k	R_2,k
	Ilość	Typ	R_1,k	R_2,k
PBWS45Z	2	SSH8x40	20.2	2,1/kmod
PBWS70Z	2	SSH8x40	20.2	2,1/kmod
PBWS90Z	2	SSH8x40	20.2	2,1/kmod
PBWS100Z	2	SSH8x40	20.2	2,1/kmod

Minimalna wytrzymałość betonu C12/15

Instalacja

Montaż

Mocowanie

Mocowanie podstawy do drewna:
Mocowanie za pomocą wkrętów systemowych CSA-Z lub alternatywnie wkrętów SSH lub SSF

Mocowanie podstaw do betonu:
Zatapiane w świeżej mieszance betonowej lub kotwy chemiczne AT-HP

Mocowanie do drewna za pomocą wkrętów 4xCSA

Mocowanie do drewna za pomocą wkrętów 2xSSH

Mocowanie belki za pomocą podstawy słupa PBWS

DWG (2D)	REVIT (2D)	DWG (3D)	REVIT (3D)	SAT	XML
pbws100z-2d.dwg pbws45z-2d.dwg pbws48z-2d.dwg pbws70z-2d.dwg pbws73z-2d.dwg pbws90z-2d.dwg pbws98z-2d.dwg	Brak wyników.	Brak wyników.	Brak wyników.	pbws100z.sat pbws45z.sat pbws48z.sat pbws70z.sat pbws73z.sat pbws90z.sat pbws98z.sat	Brak wyników.

DWG (2D)

REVIT (2D)

DWG (3D)

REVIT (3D)

SAT

XML

Brak wyników.
