PPJST

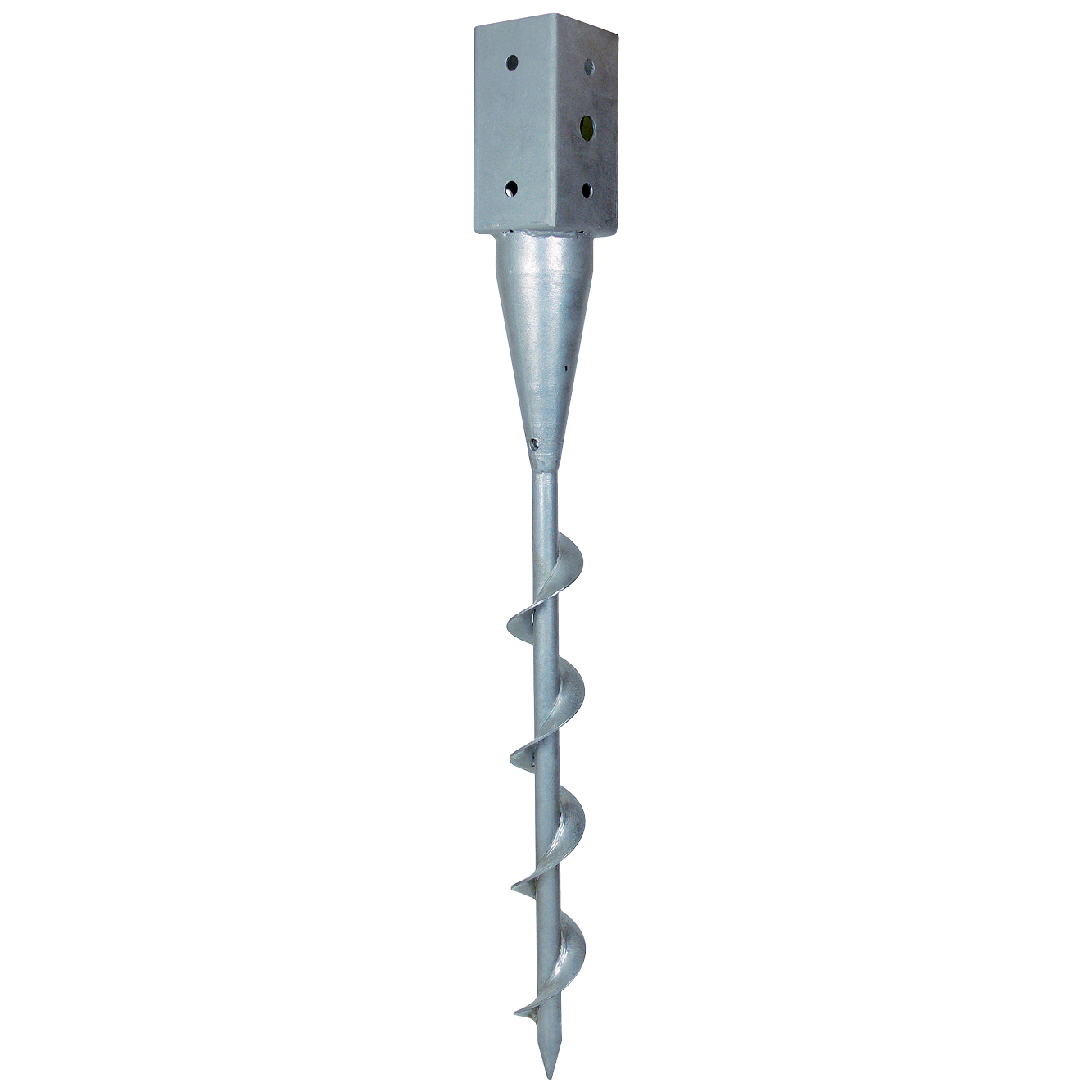

Ogrodowa sztyca wkręcana

Wkręcane podstawy słupa są stosowane do mocowania słupów w konstrukcjach architektury ogrodowej. Połączenie z drewnem następuje za pomocą śrub ciesielskich lub wkrętów.

Klasa użytkowania 3
Ocynkowane ogniowo 50 µm
Środowisko zewnętrzne

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali:
Stal ocynkowana DD11
​Grubość: 2 mm
Ochrona antykorozyjna:
Ocynkowane ogniowo metodą zanurzeniową grubość warstwy cynku (55 µm)

Zastosowanie

Zastosowanie

Stosowane głównie w konstrukcjach drewnianej architektury ogrodowej bez konieczności tworzenia fundamentu. Wykorzystywane do kotwienia w gruncie płotów, konstrukcji drewnianych, tarasów, altan, pergoli ogrodowych.

Dane techniczne

Wymiary

Wymiary złącza

Referencje Wymiary i otwory Otwory
A B C D t Ø11 Ø18
PPJST70 71 145 71 655 2 8 2
PPJST90 91 45 91 655 2 8 2
PPJST70/660 71 145 71 515 2 8 2
PPJST90/660 91 145 91 515 2 8 2

Instalacja

Montaż

Mocowanie

Mocowanie do drewna:
Otwory: Ø11
Mocowanie podstawy słupa PPJST do drewna – przy pomocy śrub ciesielskich Ø10 lub śrub metrycznych M10 przelotowo.

Mocowanie do podłoża:

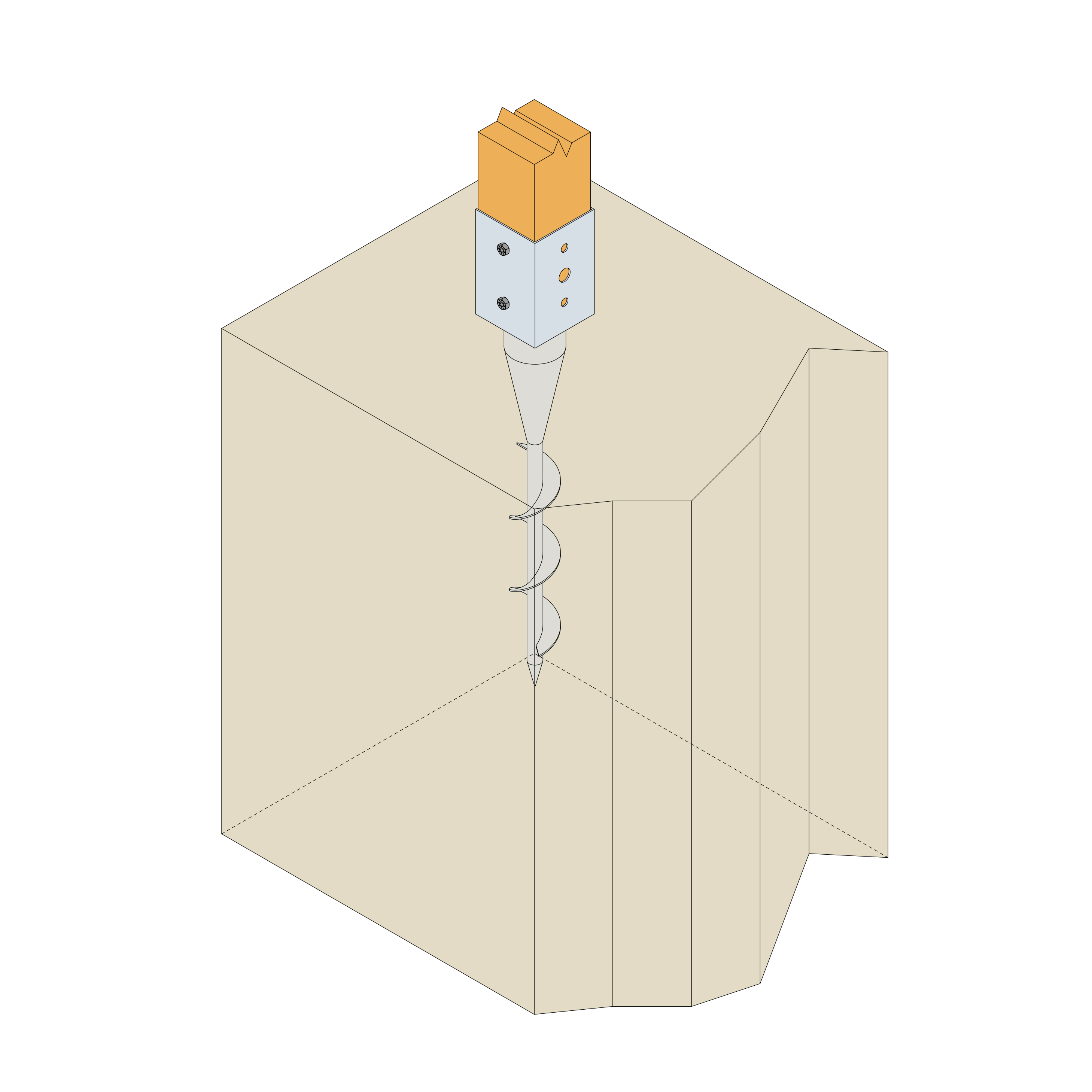

Mocowanie podstawy słupa PPJST do podłoża następuje poprzez wkręcenie tulei bezpośrednio w ziemię za pomocą trzpienia Ø18. Podłoże powinno być stabilne. Nie ma konieczności kopania i wylewania fundamentu.
