Złącza
Złącza kątowe
END

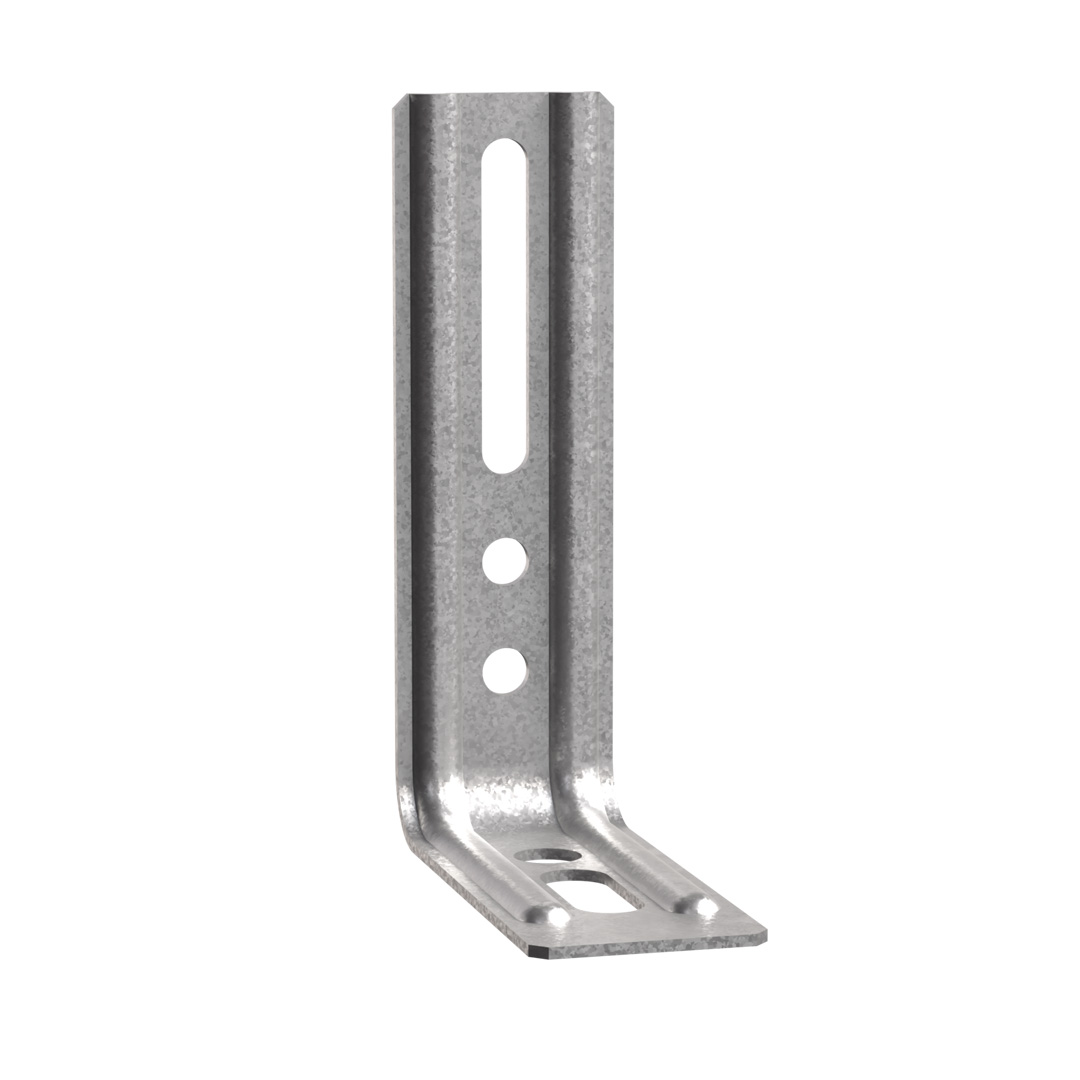

Złącze kątowe regulowane

Grupa kątowników montażowych, które są bardzo praktycznym złączem używanym w pracach stolarskich. Stosuje się je w wielu rozwiązaniach dla DIY. Na ogół są stosowane do wzmocnić mebli lub innych elementów wyposażenia domów lub ogrodu.

Karta techniczna
Klasa użytkowania 2
Klasa użytkowania 2
EPD
EPD
Środowisko wewnętrzne
Środowisko wewnętrzne
Stal ocynkowana ogniowo metodą Sendzimira
Stal ocynkowana ogniowo metodą Sendzimira
END main image

Szczegóły produktu

Obrazy

end-situation-2 2.jpg
Timber to masonry connection
Timber to masonry connection

Właściwości

Materiał

  • Gatunek Stali:
    Stal S250GD
  • Ochrona antykorozyjna:
    Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

  • Prosty montaż
  • Mocne i trwałe połączenia
  • Uniwersalna perforacja
  • Regulacja położenia kątownika w dwóch płaszczyznach
  • Mocowanie do drewna lub betonu

Zastosowanie

Połączenie

  • Drewno lite
  • Drewno kompozytowe
  • Sklejka
  • Płyta meblowa
  • Beton

Zastosowanie

  • Produkt przeznaczony jest do tworzenia połączenia w lekkich drewnianych konstrukcji drewnianej architektury ogrodowej.
  • Wykorzystywany w pracach stolarskich lub meblarskich.

Dane techniczne

Wymiary

Wymiary

Wymiary
Wymiary
Numer referencyjnyWymiary
Wymiary złącza[mm]Otwory ramię AOtwory ramię BOther
A[mm]B[mm]C[mm]Grubośc[mm]OkrągłeObroundOkrągłe Obround Waga[kg]
Ø6.5Ø6.5x20Ø6.5x30Ø6.5x45ŚrubyØ9x20
END40/1.5 40 71.5 30 1.5----110.032
END55/1.5 55 71.5 30 1.5----110.036
END70/1.5 70 71.5 30 1.5----110.04
END85/1.5 85 71.5 30 1.51---110.045
END100/1.5 100 71.5 30 1.52---110.05
END115/1.5 115 71.5 30 1.53---110.055
END130/1.5 130 71.5 30 1.54---110.06

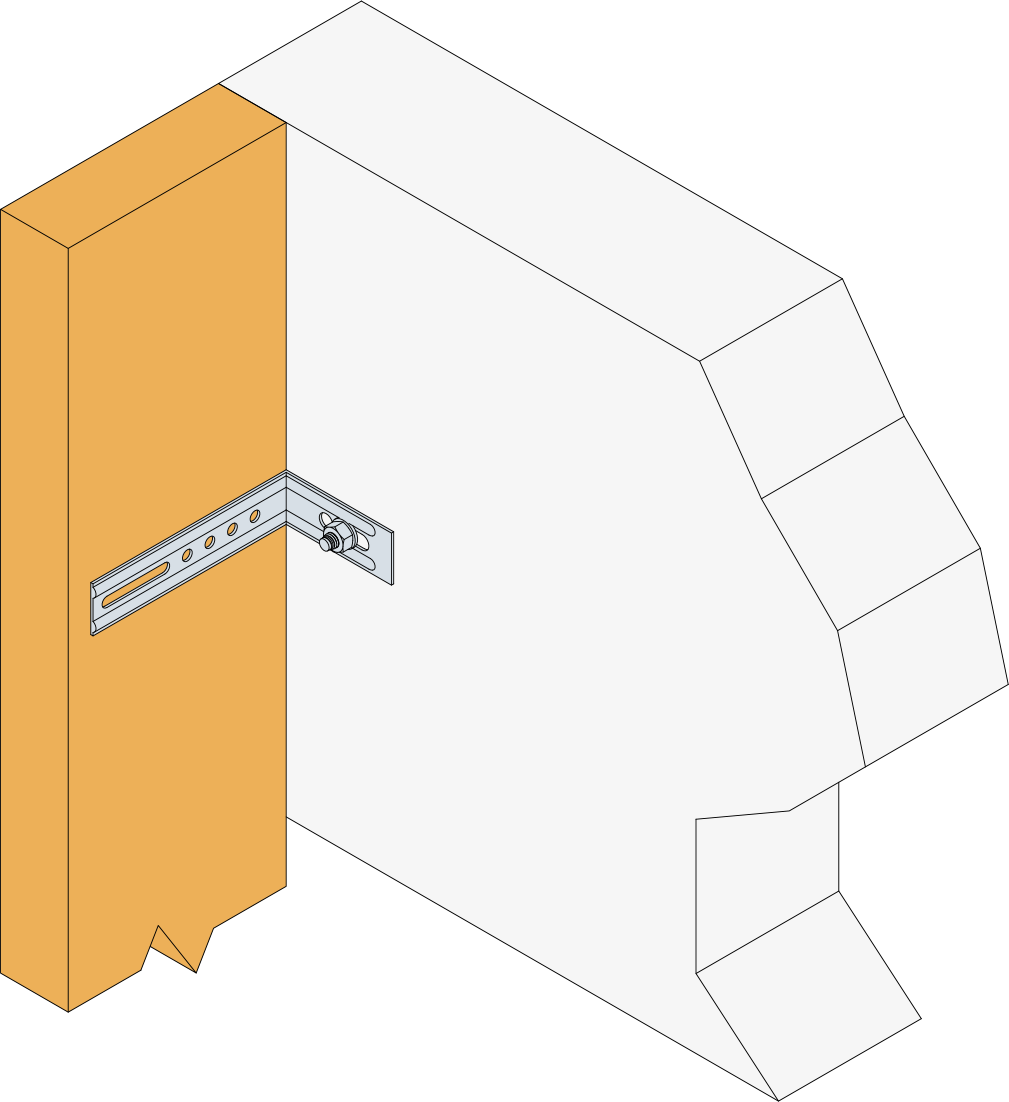

Instalacja

Montaż

Mocowanie

  • Za pomocą gwoździ systemowych CNA 4.0 x ℓ
  • Alternatywnie za pomocą systemowych wkrętów CSA5.0 x ℓ.
  • Otwory regulacyjne za pomocą ogólnie dostępnych wkrętów do drewna Ø8 mm

.

  • Use appropriate screws.
end-situation-2 2.jpg

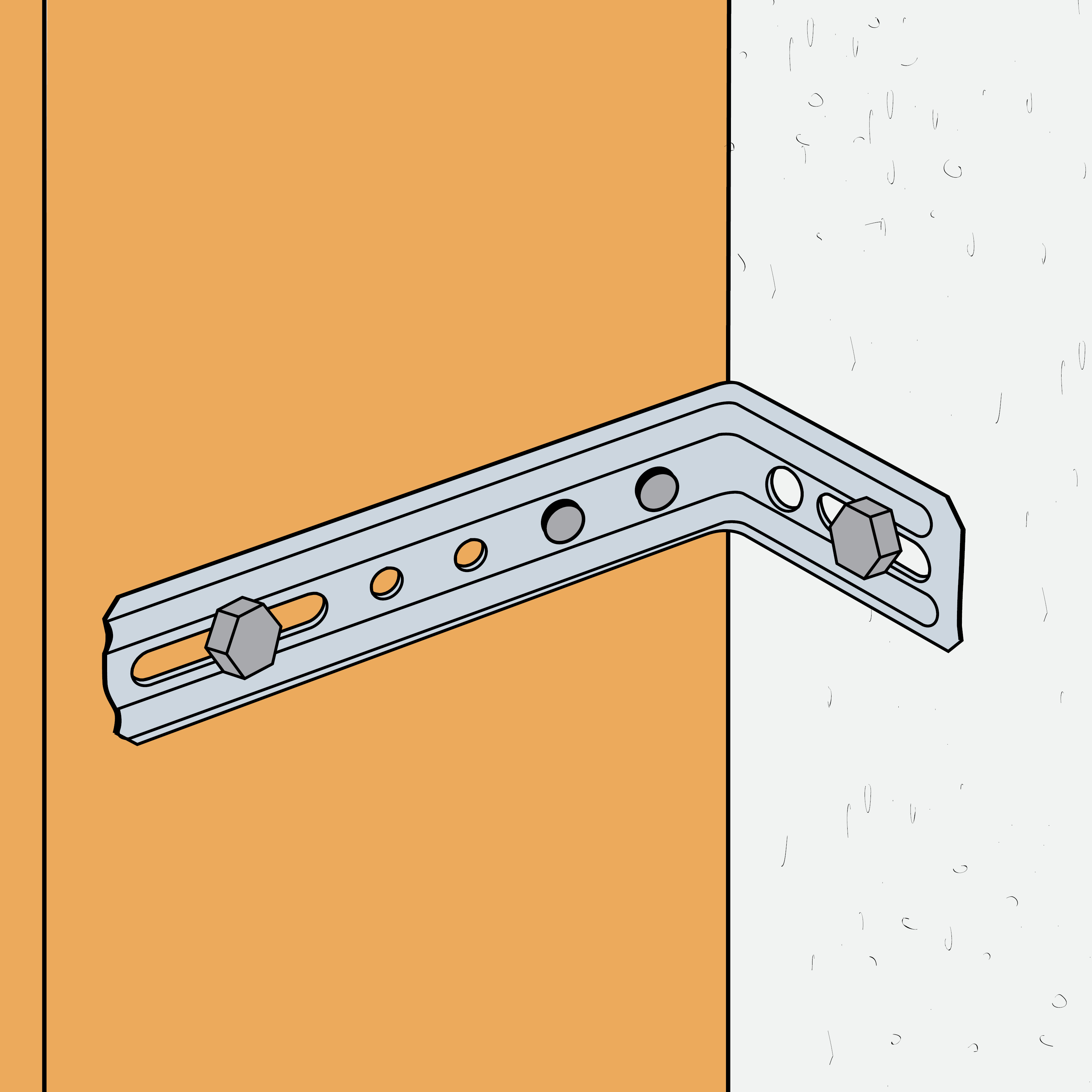

Timber to masonry connection
Timber to masonry connection

Aprobaty i Deklaracje

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Produkty powiązane

Biblioteka CAD i BIM

2D

END100/1.5

END115/1.5

END40/1.5

END130/1.5

END55/1.5

END70/1.5

END85/1.5

3D

END100/1.5

END115/1.5

END40/1.5

END130/1.5

END55/1.5

END70/1.5

END85/1.5
