Złącza

ABAI

Akustyczne złącze kątowe

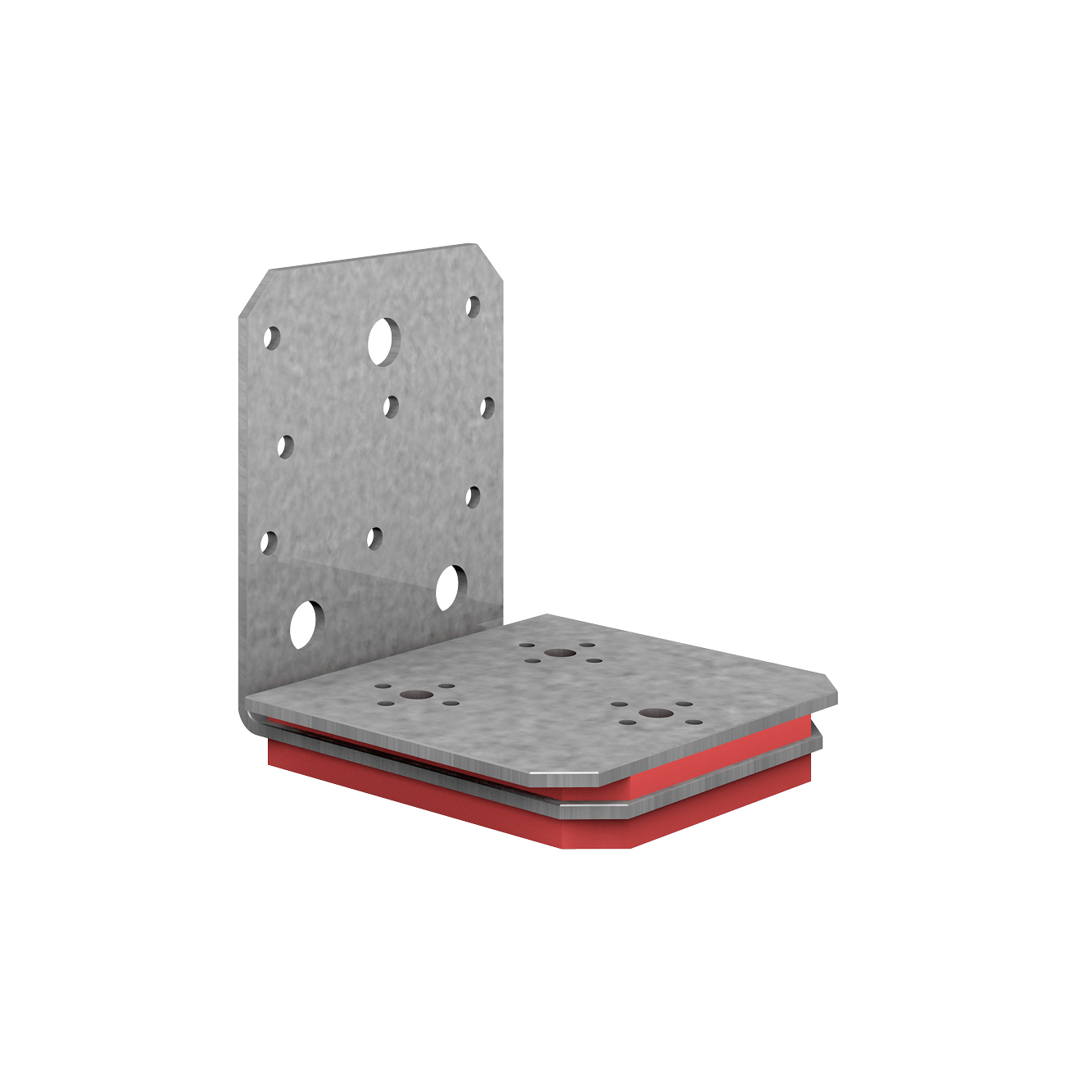

Innowacyjny kątownik zapewniający izolacyjność akustyczną połączenia. Kątownik ABAI105 powstał na bazie kątownika AB105 z dodatkową warstwą materiału akustycznego SIT o grubości 12,5 mm. Kątownik zapewnia przenoszenie obciążeń między elementami, zachowując jednocześnie izolacyjność akustyczną. Warstwa SIT przecina ścieżkę przekazywania drgań akustycznych.

Karta techniczna

Oznaczenie CE

ETA

Klasa użytkowania 2

Środowisko wewnętrzne

EPD

Stal ocynkowana ogniowo metodą Sendzimira

ABAI_SSTBP_homepage_DE_de

Szczegóły produktu

Obrazy

Fixation de l'équerre avec les vis SDS

Installation with MOABAI insertion device

Sample application

Właściwości

Materiał

Gatunek Stali: Stal S250GD
Ochrona antykorozyjna: Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

Prosty montaż
Obliczone statycznie
Mocne i trwałe połączenia
Gwoździowanie pełne lub częściowe
Uniwersalna perforacja
Posiada izolacyjność akustyczną

Zastosowanie

Połączenie

Element główny: płyty wielowarstwowe
Element drugorzędny: płyty wielowarstwowe

Obszar zastosowań

ABAI105 znajduje zastosowanie w technologii CLT, gdzie kwestia izolacyjności akustycznej jest bardzo istotna.

Dane techniczne

Wymiary złącza

Wymiary

Numer referencyjny	Wymiary
	Other		Wymiary złącza[mm]						Otwory ramię A[mm]		Otwory ramię B[mm]
	Ilość w opk.	Waga[kg]	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	Grubość[mm]	Okrągłe		Okrągłe
	Ilość w opk.	Waga[kg]	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	Grubość[mm]	Ø5[mm]	LIczba[mm]	Ø7
ABAI105	20.0	0.81	113	103	90	106	18	3	8	3	3

*) Wkręty: SDS25600MB

Nośności i przemieszczenia: Jeden kątownik w połączeniu z paskiem izolacyjnym Sylodyn d = 12 mm pomiędzy ścianą i stropem.

Wymiary

Numer referencyjny	Angle bracket capacity
	Nośności dla połączenia belka - belka / gwoździowanie pełne
	Łączniki				Nośności charakterystyczne - drewno kl. C24 - 1 kątowniki na połączenie[kN]				Moduł ślizgowy Kₛₑᵣ dla kierunku obciążenia[kN/mm]
	Ramię A		Ramię B		R₁,ₖ	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ	R₁,ₖ	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ
	szt.	Typ	szt.	Typ	R₁,ₖ	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ	R₁,ₖ	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ
ABAI105	8.0	CNA4,0x60	3.0	SDS25600	2,0/kmod	2,0/kmod	3,3/kmod	2,3/kmod	0.8	0.68	1.16	0.8

Kombinacja obciążeń:

$\sqrt{\left ( \frac {F_{1,d}} {R_{1,d}} \right )^2+ \left ( \frac {F_{2/3,d}}{R_{2/3,d}} \right )^2 + \left ( \frac{F_{4/5,d}}{R_{4/5,d}} \right )^2} \le 1$

Instalacja

Montaż

Ramię pionowe: 8 x CNA4,0x60 lub alternatywnie wkręty CSA5,0x50
Ramię poziome: 3 x SDS25600
Należy użyć szablonu montażowego MOABAI.

Installation with MOABAI insertion device

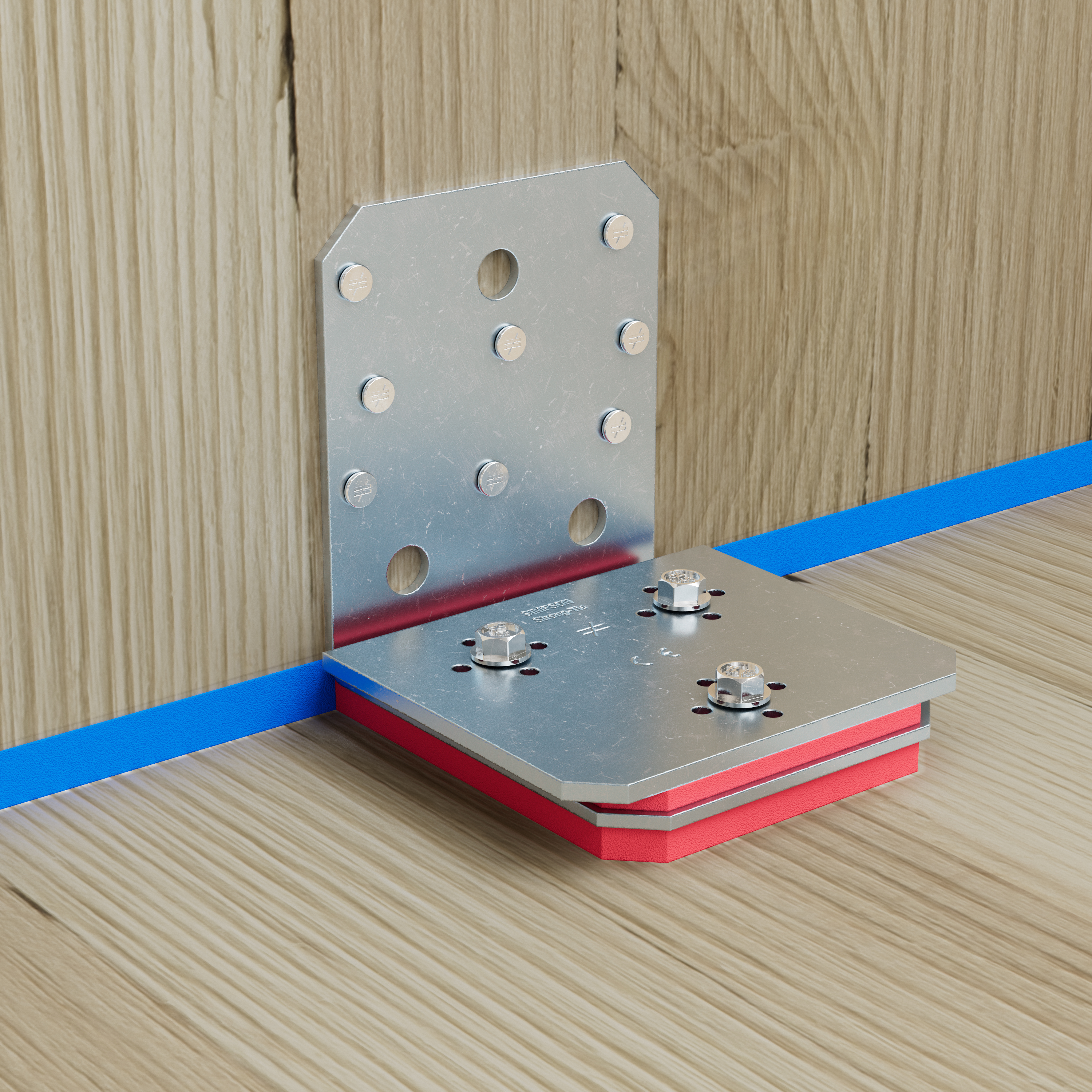

Fixation de l'équerre avec les vis SDS

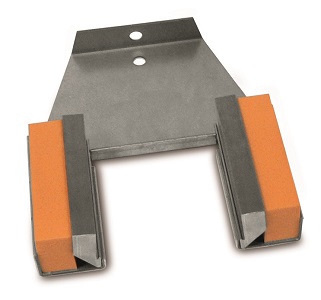

Szablon MOABAI

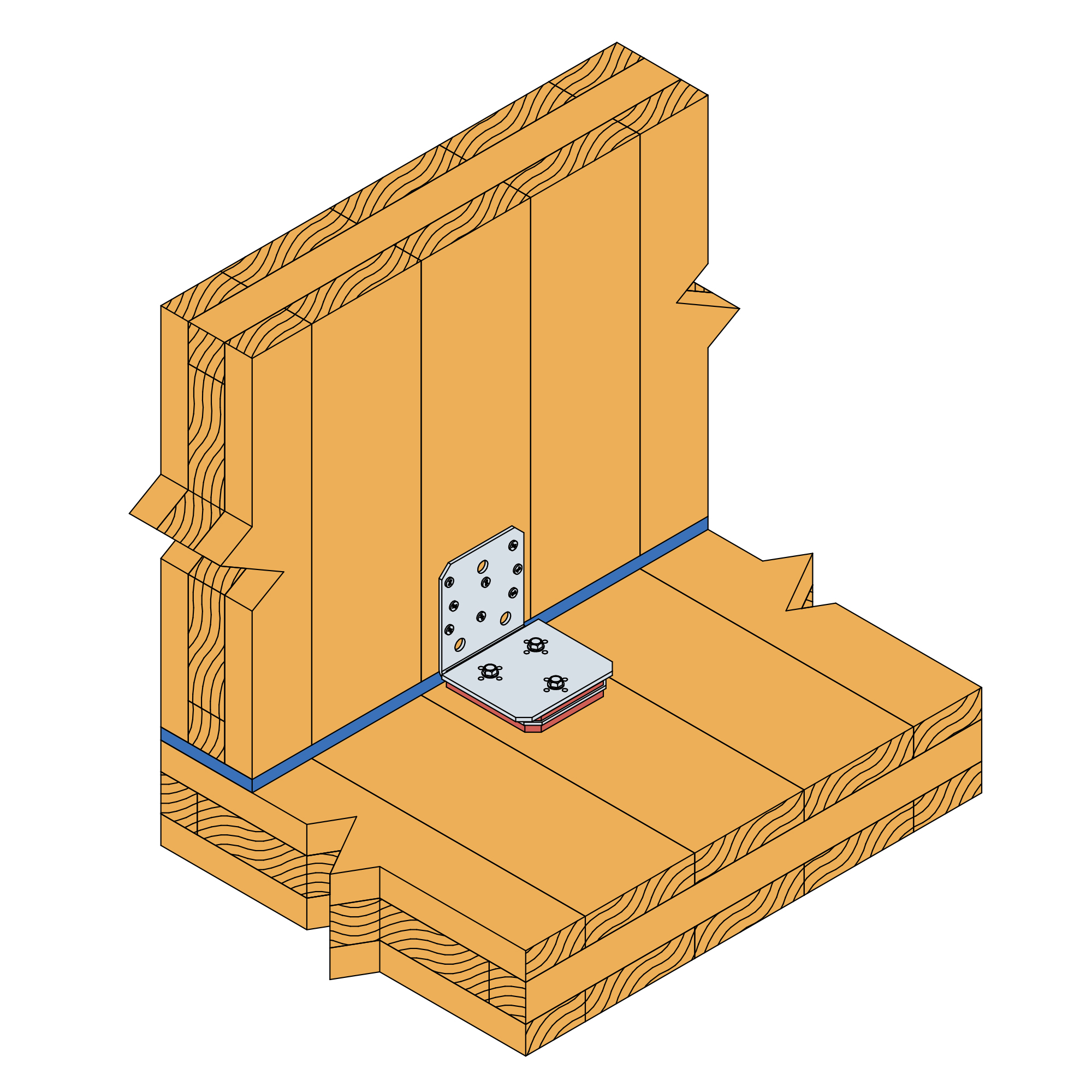

Sample application

Aprobaty i Deklaracje

Deklaracja właściwości użytkowych (DoP)

pl-dop-e06-0106-11-s-2.pdf

Pokaż historię

2021-04-09

pl-dop-e06-0106-10.pdf

2020-02-05

pl-dop-e06-0106-issue-9.pdf

2019-06-25

pl-dop-e06-0106-issue-8.pdf

2018-12-20

pl-dop-e06-0106-issue-7.pdf

2017-06-12

pl-dop-e06-0106-issue-6.pdf

2014-09-03

pl-dop-e06-0106-issue-4.pdf

2014-08-25

pl-dop-e06-0106-issue-3.pdf

2013-05-28

pl-dop-e06-0106-issue-2.pdf

2013-03-01

pl-dop-e06-0106-issue-1.pdf

Europejska ocena techniczna (ETA)

eta-06-0106-2026-03-09.pdf

Pokaż historię

2021-04-29

eta-06-0106-2021-04-09.pdf

2020-11-09

eta-06-0106-2020-01-29-cor1.pdf

2020-01-29

eta-06-0106.pdf

2018-12-18

eta-060106-sst-ab-r10-2018-issued.pdf

2016-12-12

eta-060106-sst-ab-v8-2016.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
