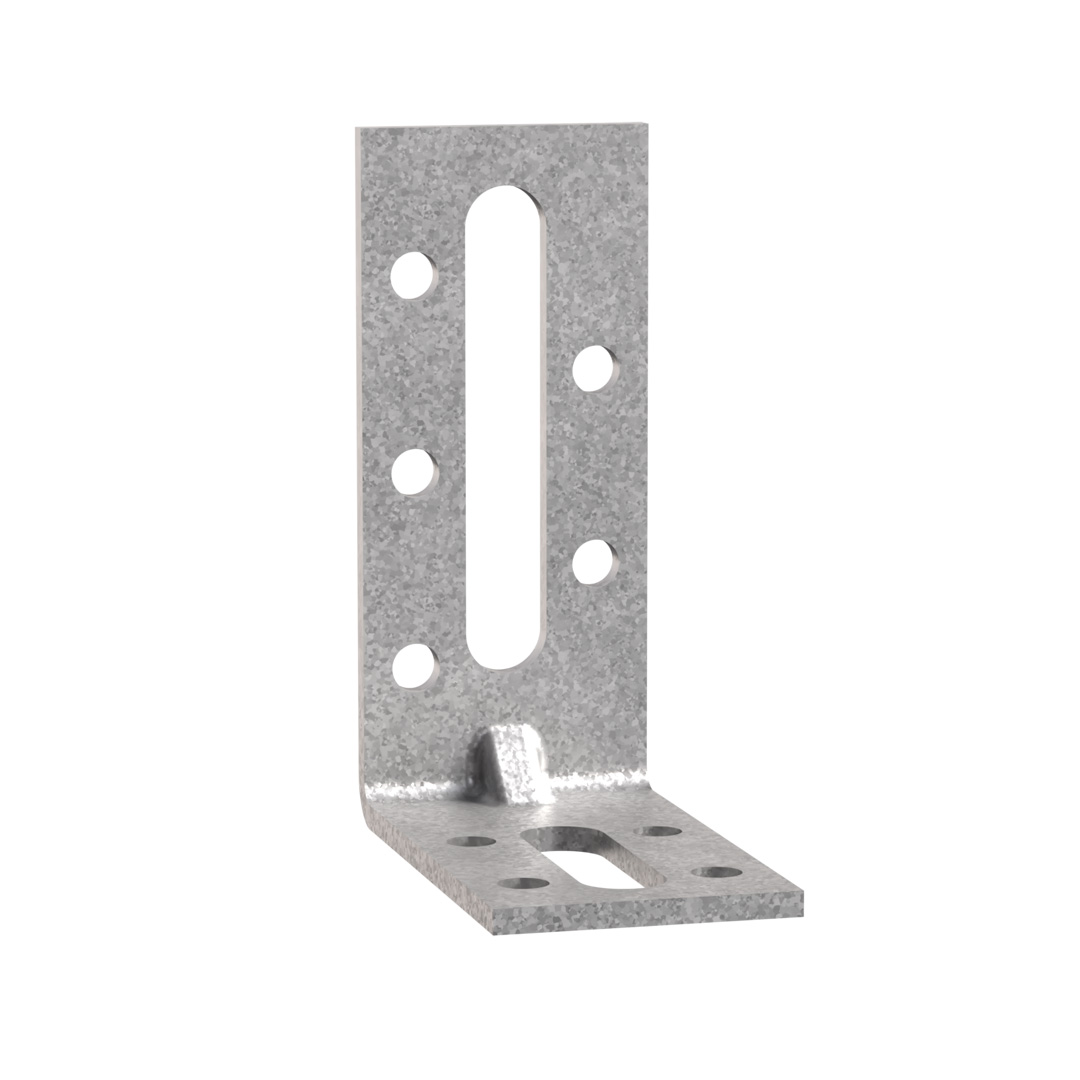

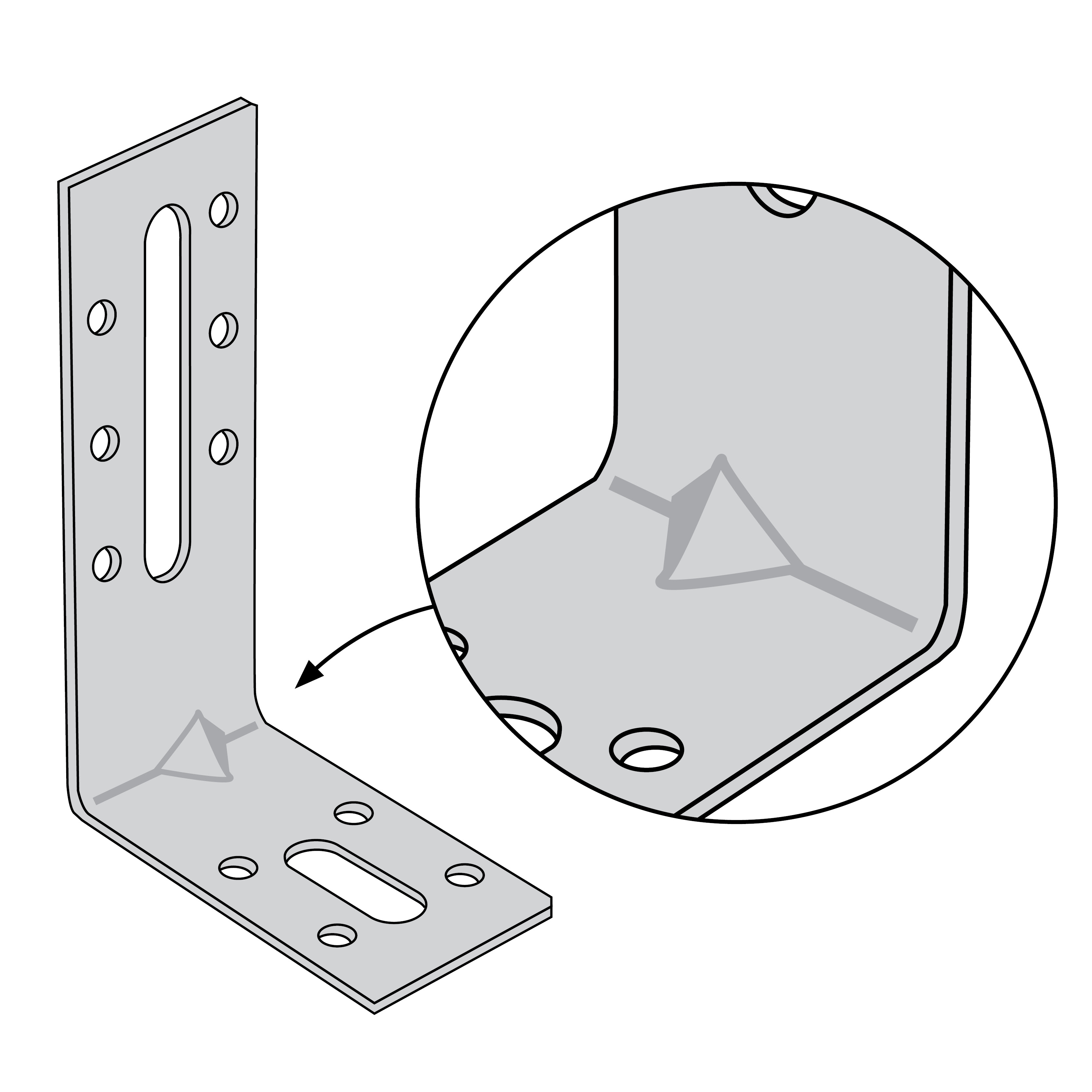

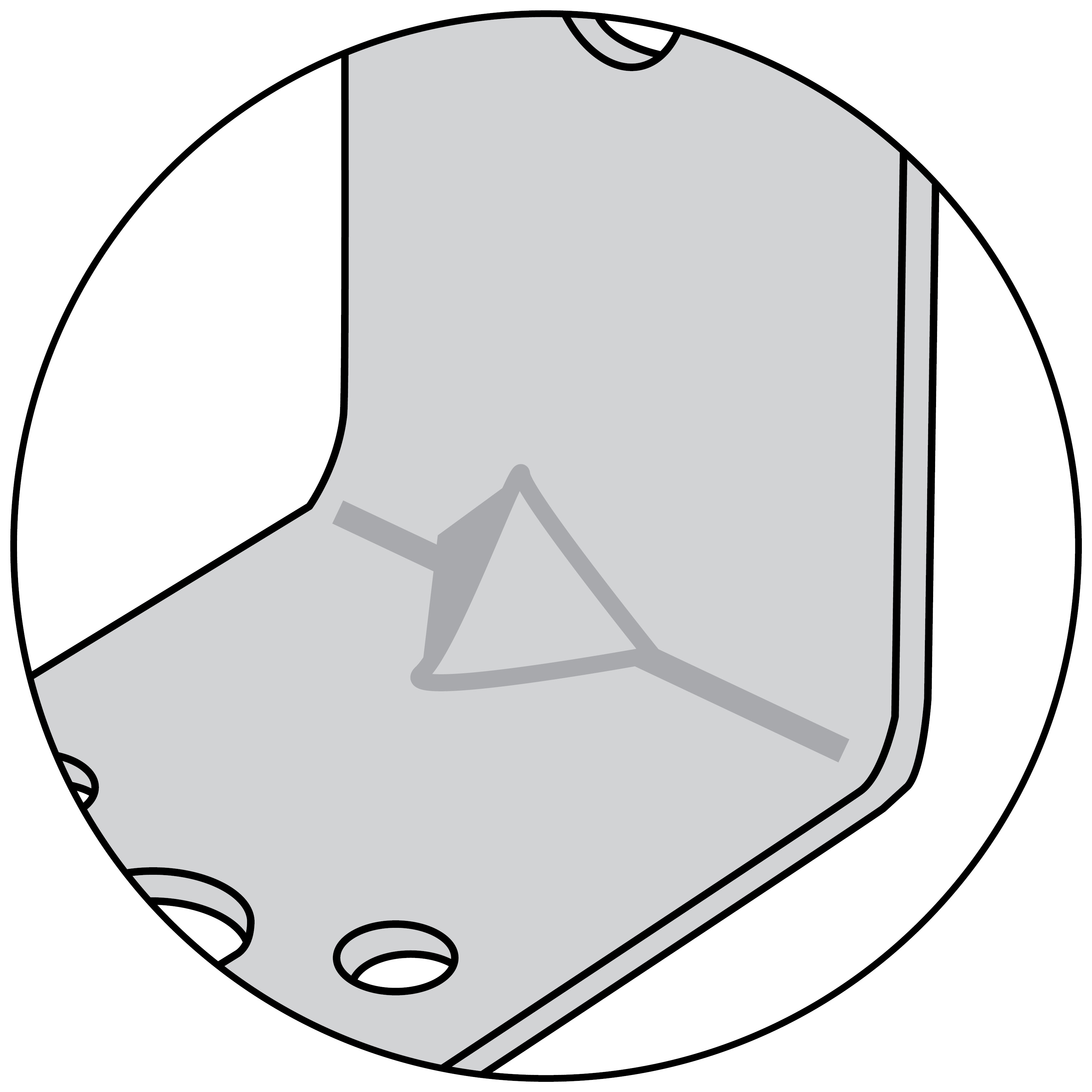

EFIXR
Kątownik montażowy z regulacją
Kątowniki montażowe EFIXR są bardzo praktycznym złączem montażowym używanym w pracach stolarskich. Stosuje się je też w wielu rozwiązaniach dla DIY. Na ogół są stosowane do wzmocnić mebli lub innych elementów wyposażenia domów lub ogrodu.

Klasa użytkowania 2

Środowisko wewnętrzne
EPD

Stal ocynkowana ogniowo metodą Sendzimira
Szczegóły produktu
Właściwości
Materiał
- Gatunek Stali:
Stal S250GD - Ochrona antykorozyjna:
Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)
Zalety
- Prosty montaż
- Mocne i trwałe połączenia
- Uniwersalna perforacja
- Regulacja położenia kątownika w dwóch płaszczyznach
Zastosowanie
Połączenie
- Drewno lite
- Drewno kompozytowe
- Sklejka
- Płyta meblowa
- Beton
Zastosowanie
- Produkt przeznaczony jest do tworzenia połączenia w lekkich drewnianych konstrukcji drewnianej architektury ogrodowej.
- Wykorzystywany w pracach stolarskich lub meblarskich.
- Do mocowania ścianek działowych z płyty G/K
Dane techniczne
Wymiary i otwory
| Numer referencyjny | Wymiary | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Other | Wymiary złącza[mm] | Otwory ramię A | Otwory ramię B | ||||||||||
| Waga[kg] | A[mm] | B[mm] | C[mm] | Grubośc[mm] | Okrągłe | Obround | Okrągłe | Obround | |||||
| ∅[mm] | Ø6.5x30 | Ø6.5x45 | Ø6.5x50 | Ø6.5x55 | Ø6.5x65 | Ø5[mm] | Ø8.5x30 | ||||||
| EFIXR553 | 0.04 | 50 | 54 | 30 | 2 | 4 | - | - | - | - | - | 4 | 1 |

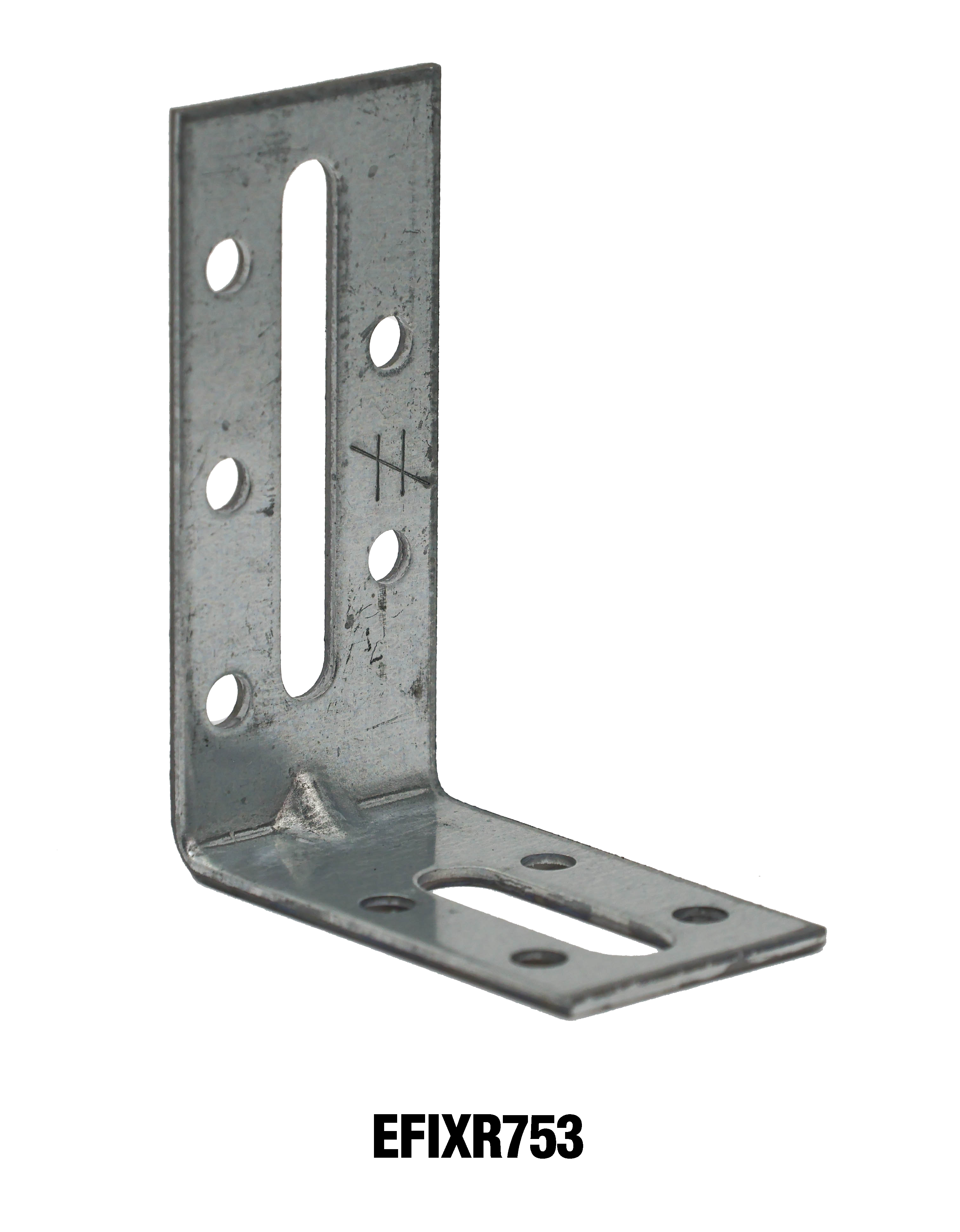

| EFIXR753 | 0.05 | 70 | 54 | 30 | 2 | 5 | - | - | - | - | - | 4 | 1 |

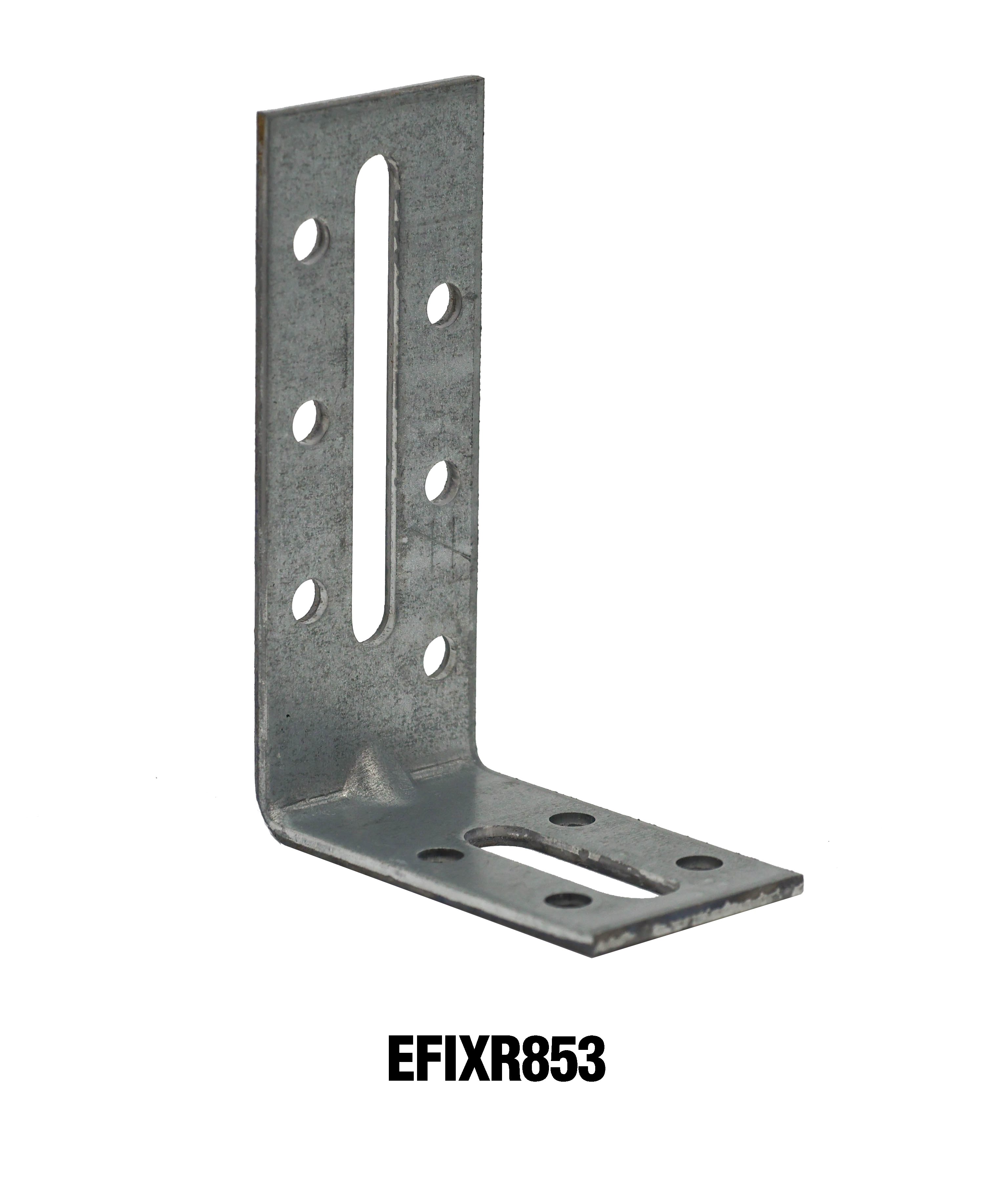

| EFIXR853A | 0.06 | 80 | 55 | 30 | 2.5 | 6 | - | - | - | - | - | 4 | 1 |

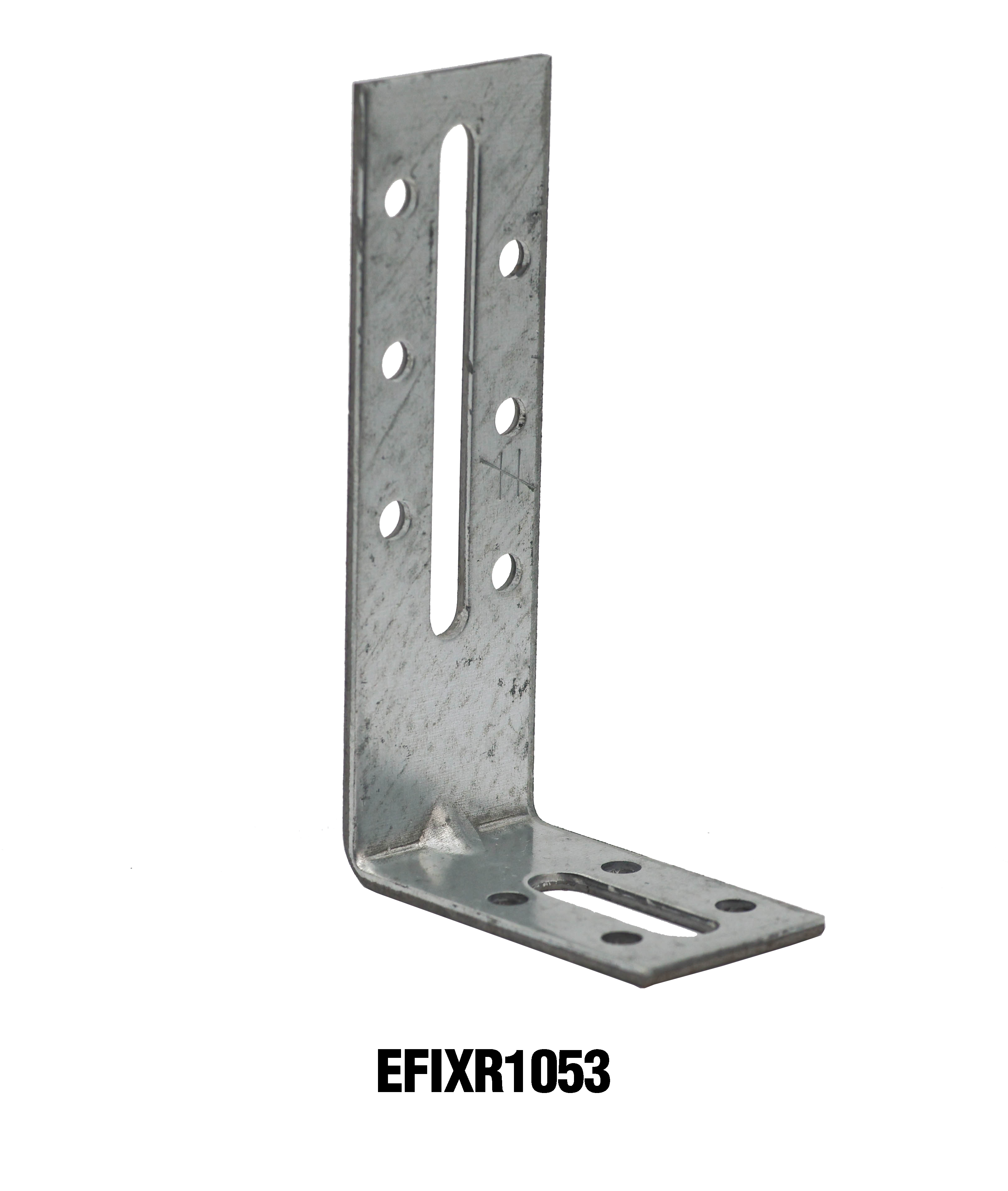

| EFIXR1053 | 0.07 | 100 | 54 | 30 | 2.5 | 6 | - | - | - | - | - | 4 | 1 |

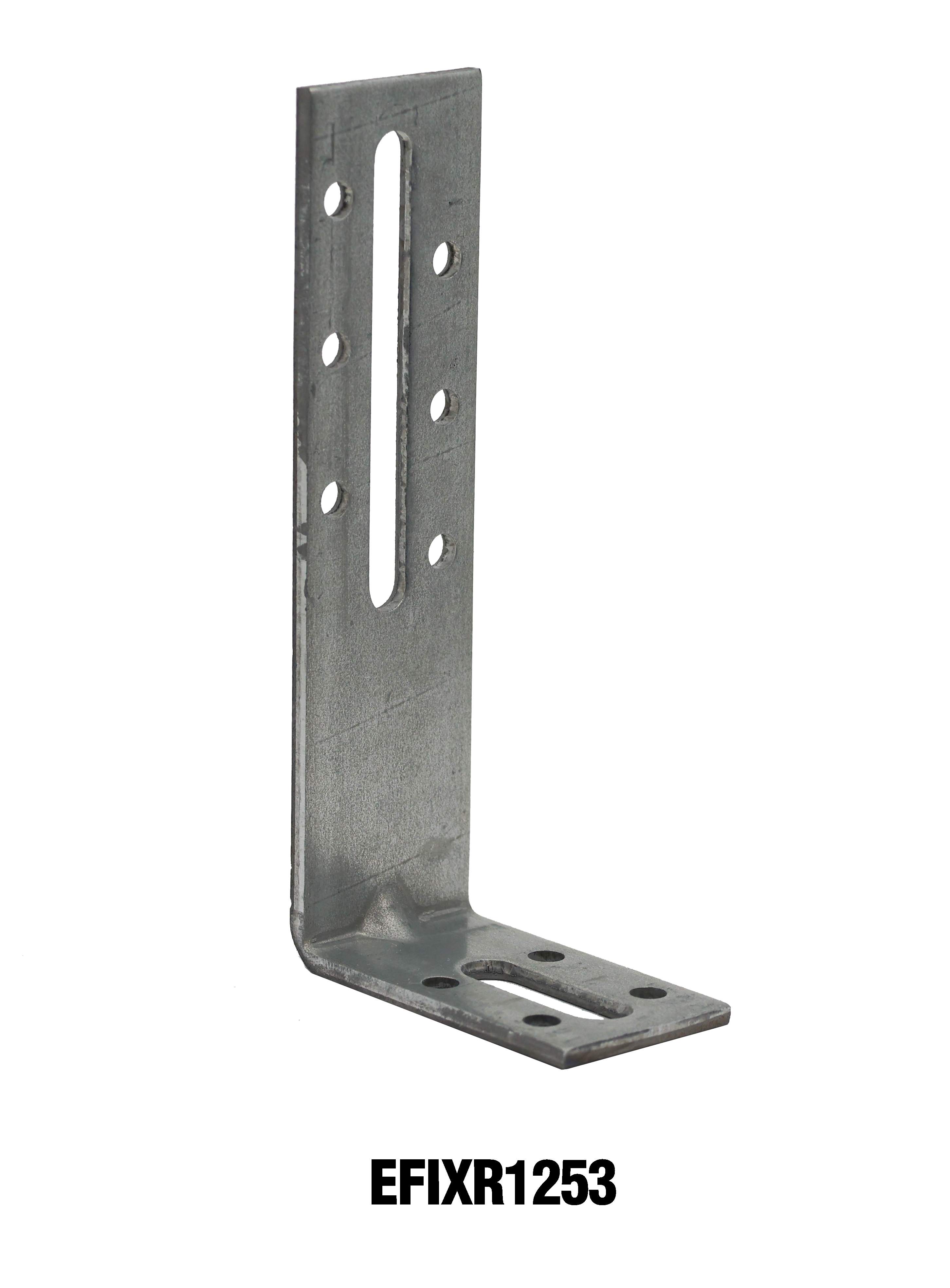

| EFIXR1253 | 0.1 | 120 | 54 | 30 | 3 | 6 | - | - | - | - | - | 4 | 1 |

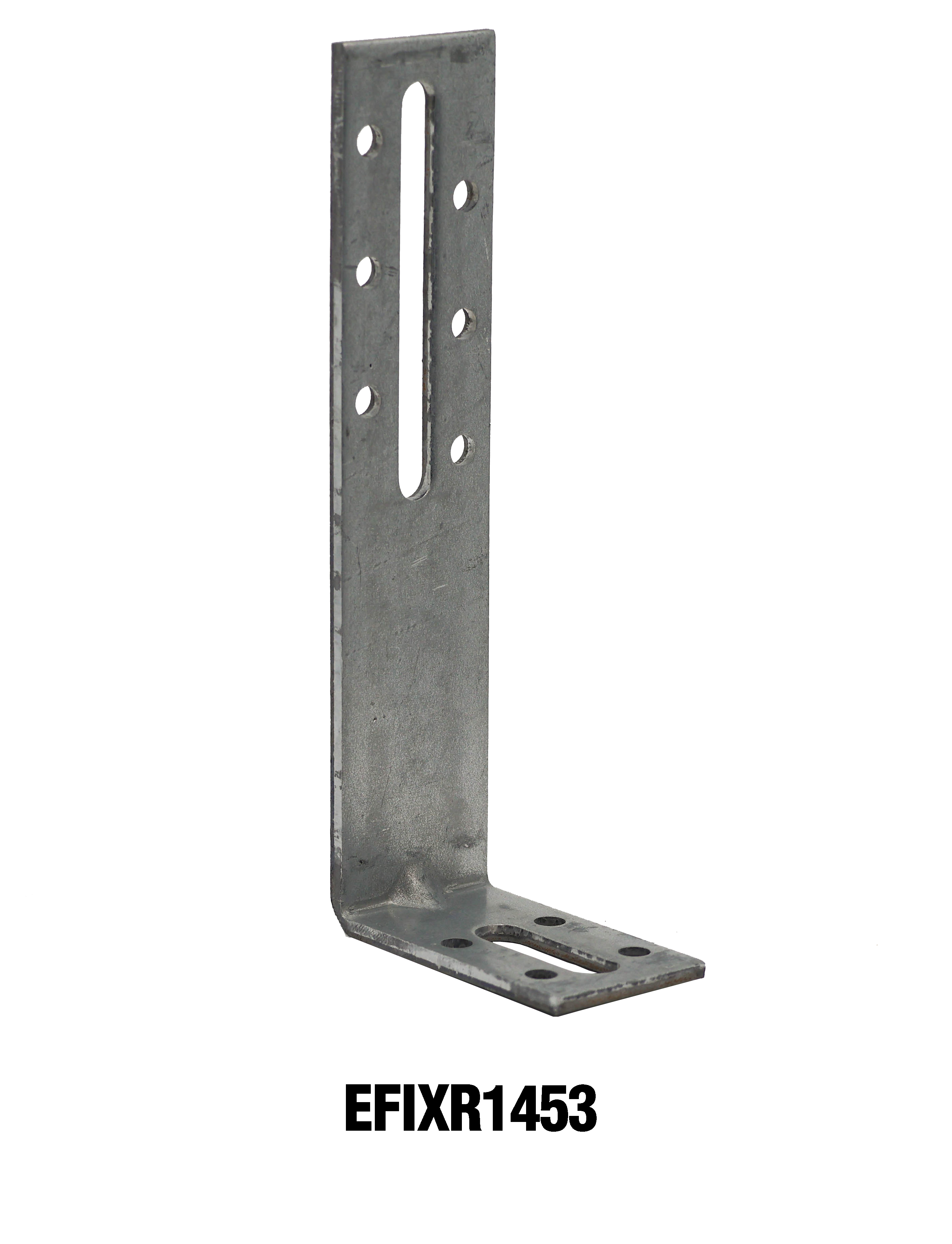

| EFIXR1453 | 0.12 | 140 | 54 | 30 | 3 | 6 | - | - | - | - | - | 4 | 1 |

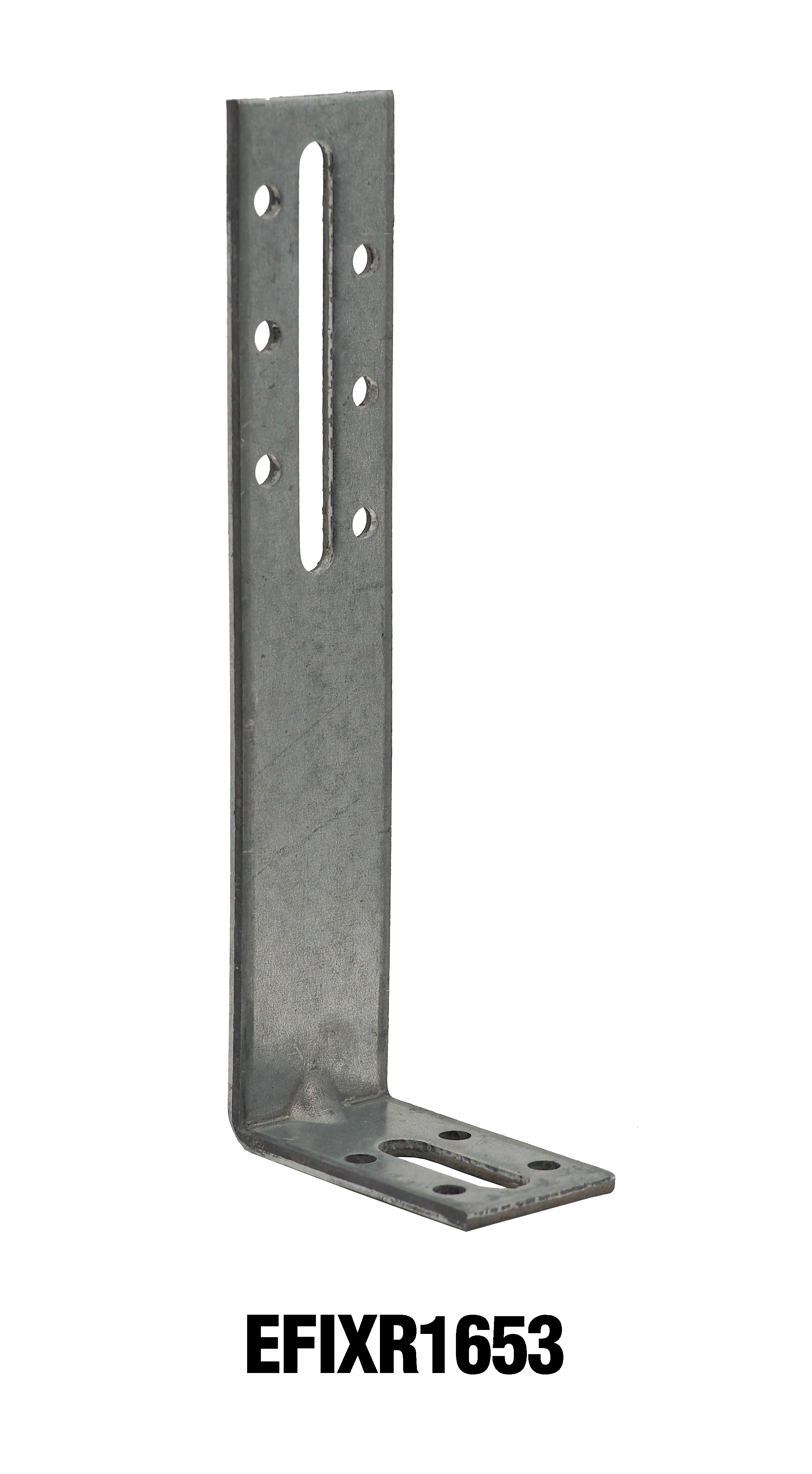

| EFIXR1653 | 0.13 | 160 | 54 | 30 | 3 | 6 | - | - | - | - | - | 4 | 1 |
Instalacja
Montaż
Mocowanie
- Za pomocą gwoździ systemowych CNA 4.0 x ℓ
- Alternatywnie za pomocą systemowych wkrętów CSA5.0 x ℓ.
- Otwory regulacyjne za pomocą ogólnie dostępnych wkrętów do drewna Ø6 i 8 mm
.

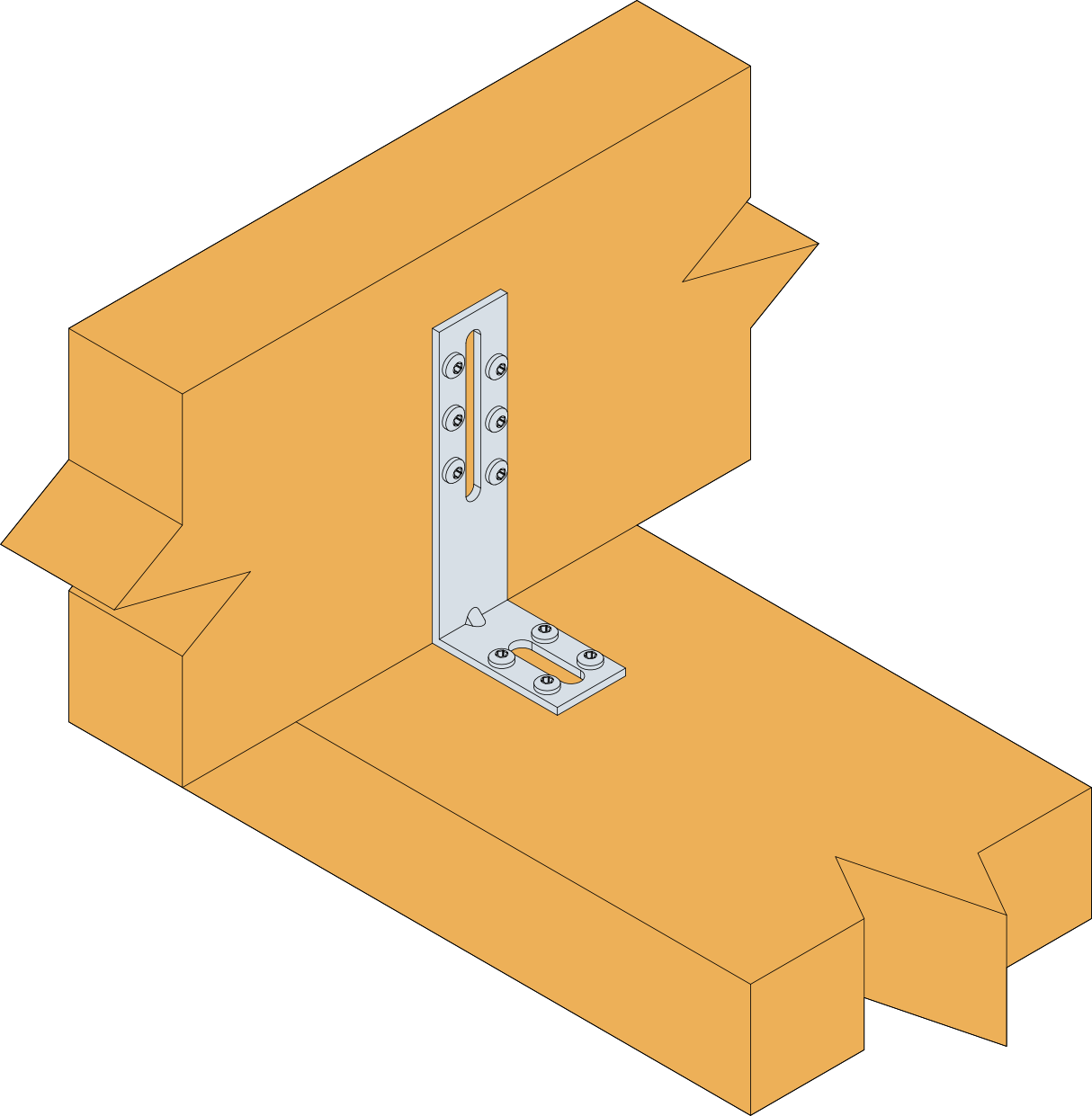

- Set in position the fixture on the base material
- Place the bracket on the fixture and secure it with appropriate nail or screw set in the oblong hole.
- On timber base material, use appropriate nail or screw in the oblong hole, then when the position of the fixture is adjusted, set nail(s) or screw(s) in the round holes.
- On concrete base material, use appropriate anchor in the oblong hole, then when the position of the fixture is adjusted, set nail(s) or screw(s) in the round holes on the fixture.
Aprobaty i Deklaracje
Environmental Product Declarations (EPD)
