BTALU

Aluminiowy wieszak belki

Wieszaki belki BTALU są stosowane do krytych mocowań belek. Wieszaki belki powinny być o 40 mm niższe od wysokości belki. W przypadku wieszaka belki 90 może być stosowana belka o wysokości 100 mm

Karta techniczna

Oznaczenie CE

ETA

Klasa użytkowania 3

Odporność ogniowa R30

Aluminium

Środowisko zewnętrzne

Szczegóły produktu

Obrazy

Właściwości

Materiał

Aluminium AlMgSi 0,7 F26

Zalety

Obliczone statycznie
Możliwość mocowania belki w płaszczyźnie pionowej pod kątem 45 °
Mocne i trwałe połączenia
Odporność ogniowa R30

Zastosowanie

Połączenie

Element główny
drewno lite, drewno kompozytowe, drewno klejone warstwowo.
Element drugorzędny
drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Stosowane

Do połączenia elementów z drewna litego, kompozytowego lub klejone warstwowo, z elementem głównym o podobnych właściwościach w połączeniach belka-belka, belka-słup.

Dane techniczne

Wymiary

Wymiary złącza

Referencje	*	Wymiary złącza [mm]				Otwory - belka główna	Ilość w opk.
Referencje	*	A	B	C	t	Ø5	Ilość w opk.
BTALU90	1862485	86	109	62	6	16	25
BTALU120	1821910	116	109	62	6	20	25
BTALU160	1821917	156	109	62	6	28	25
BTALU200	1862489	196	109	62	6	36	15
BTALU240	1821920	236	109	62	6	44	15
BTALU1200	-	1198	109	62	6	-	-

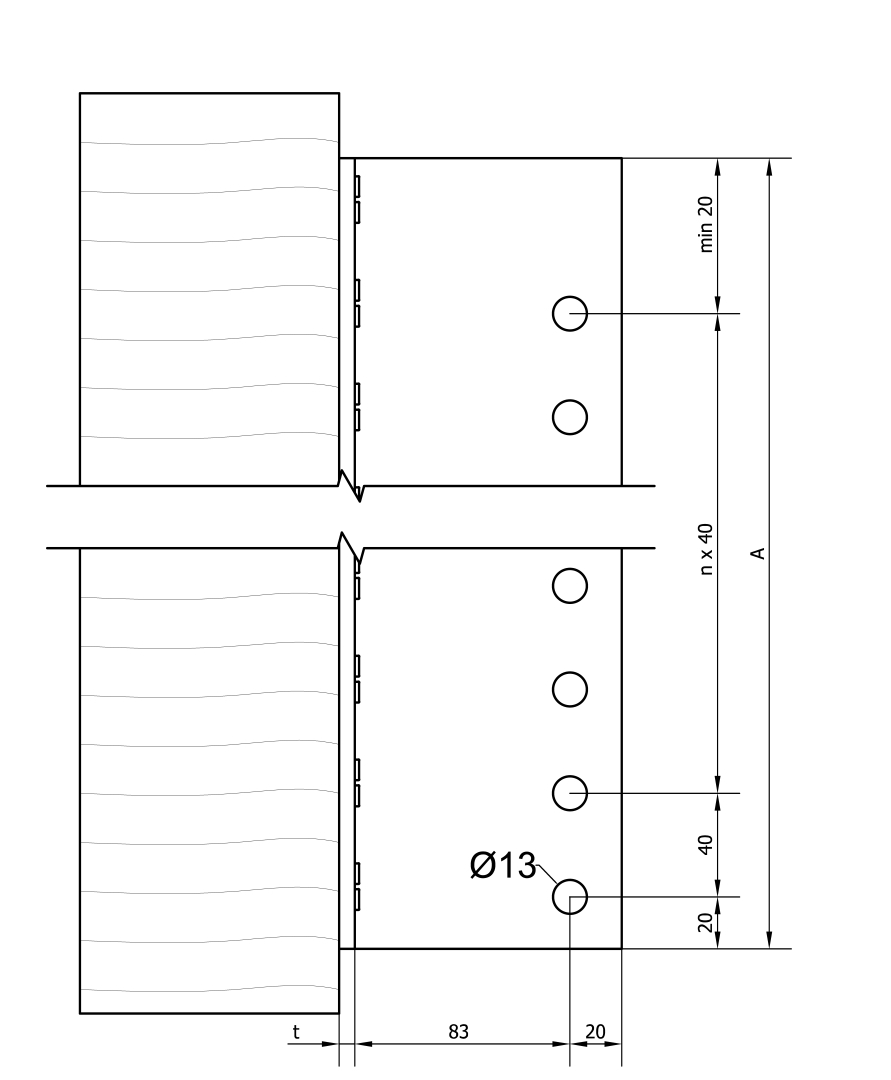

Otwory w belce drugorzędnej należy wywiercić zgodnie z rozmieszczeniem podanym w ETA.
Wymiar A moze być mniejszy do 4mm na potrzeby cięcia z arkusza. Cięcie należy wykonywać między otworami na gwoździe.

Nośność charakterystyczna - połączenie belka-belka

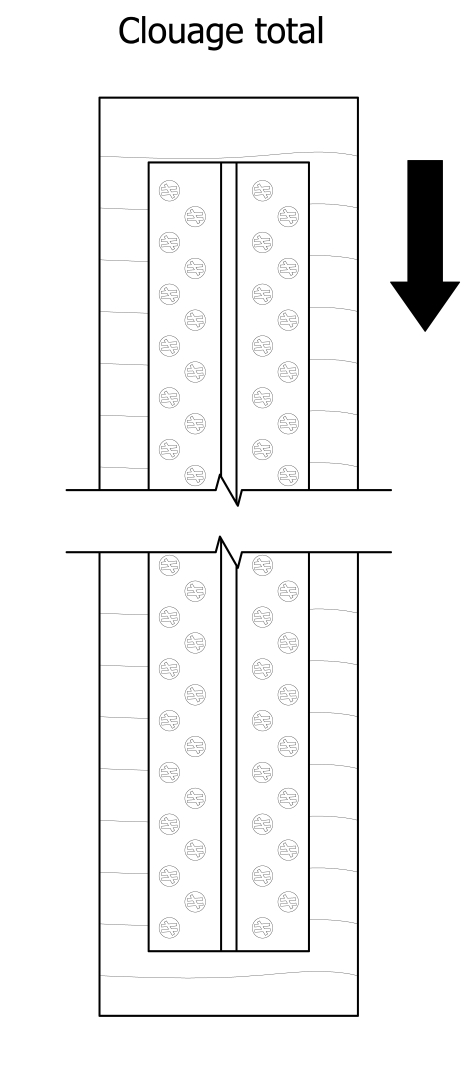

Referencje	Nośność charakterystyczna - połączenie belka-belka - pełne gwoździowanie [kN]
	Łączniki				R_1,k= R_2.k
	Belka główna		Belka drugorzędna		Długość sworzni [mm]
	szt.	Typ	szt.	Typ	60	80	100	120	140	160
BTALU90	16	CNA4.0x50	4	STD8	10.8	11.8	12.9	13.7	13.7	13.7
BTALU120	20	CNA4.0x50	3	STD12	17.3	18.2	19.4	20.7	22.3	23.9
BTALU160	28	CNA4.0x50	4	STD12	28	29.5	31.2	33.3	35.7	38.2
BTALU200	36	CNA4.0x50	5	STD12	39.8	41.9	44.3	47.2	50.4	53.9
BTALU240	44	CNA4.0x50	6	STD12	52.2	54.9	57.9	61.7	65.9	70.3

Minimalna szerokość belki powinna wynosić długości zastosowanego sworznia

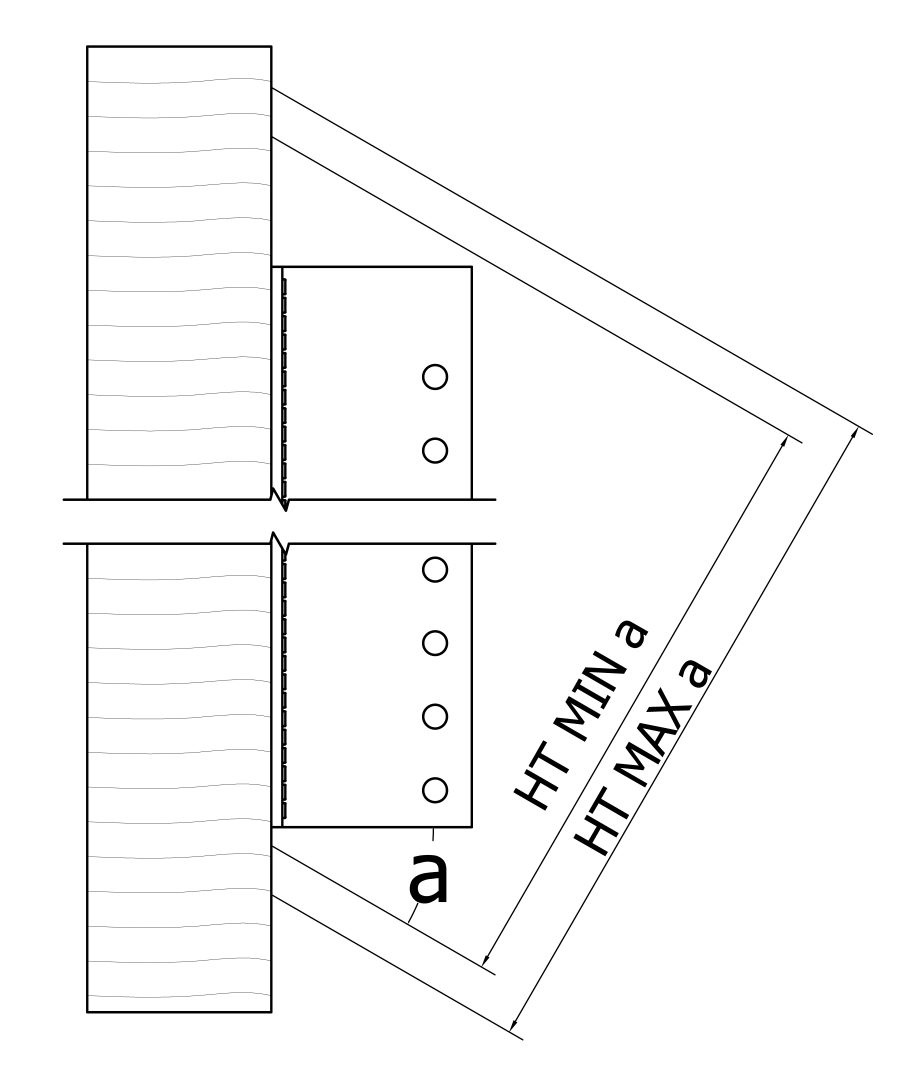

Dla belek o nachyleniu β nośności należy zredukować mnożąc je przez współczynnik:

β	0°	15°	30°	45°
Współczynnik	1,0	0,95	0,90	0,85

Jest to wymagane jedynie dla złączy o ilości sworzni mniejszej niż 7 szt.

Nośność charakterystyczna - połączenie belka-belka - R3,k and R4,k

Referencje	Nośność charakterystyczna - połączenie belka-belka - pełne gwoździowanie [kN]
	Łączniki				Nośność charakterystyczna - Drewno C24 [kN]
	Belka główna		Belka drugorzędna		R_3,k						R_4,k
	szt.	Typ	szt.	Typ	Długość sworzni [mm]
	szt.	Typ	szt.	Typ	60	80	100	120	140	160
BTALU90	16	CNA4.0x50	4	STD8	1.5	1.9	2.3	2.7	3.1	3.6	7.8
BTALU120	20	CNA4.0x50	3	STD12	2.2	2.9	3.5	4.2	4.8	5.6	9.8
BTALU160	28	CNA4.0x50	4	STD12	2.9	3.6	4.4	5.3	6.2	7	13.7
BTALU200	36	CNA4.0x50	5	STD12	3.5	4.4	5.4	6.4	7.4	8.4	17.6
BTALU240	44	CNA4.0x50	6	STD12	4.2	5.3	6.4	7.4	8.6	9.8	21.6

Minimalna szerokość belki powinna wynosić długości zastosowanego sworznia
Nośności R₄dotyczą wszystkich długości sworzni.

Nośność charakterystyczna - połączenie belka-słup

Referencje	Nośność charakterystyczna - połączenie belka-słup – gwoździowanie częściowe
	Łączniki				Szerokość słupa	Nośność charakterystyczna - Drewno C24 [kN]
	Element główny		Belka drugorzędna		Min.	R_1,k= R_2.k
	szt.	Typ	szt.	Typ		Długość sworzni [mm]
	szt.	Typ	szt.	Typ		60	80	100	120	140	160
BTALU90	8	CNA4.0x50	4	STD8	96	9	9.9	10.9	11.6	11.6	11.6
BTALU120	12	CNA4.0x50	3	STD12	96	14.7	15.5	16.6	17.9	19.4	20.7
BTALU160	16	CNA4.0x50	4	STD12	96	23.2	24.4	26	27.9	30	32
BTALU200	20	CNA4.0x50	5	STD12	96	32.4	34.1	36.2	38.7	41.2	43.4
BTALU240	24	CNA4.0x50	6	STD12	96	42.1	44.3	46.8	49.7	52.3	53.2

Minimalna szerokość belki powinna wynosić długości zastosowanego sworznia
Dla belek o nachyleniu β nośności należy zredukować mnożąc je przez współczynnik:

β	0°	15°	30°	45°
Współczynnik	1,0	0,95	0,9	0,85

Jest to wymagane jedynie dla złączy o ilości sworzni mniejszej niż 7 szt.
Nośności R₄ dotyczą wszystkich długości sworzni
Nośności w tabeli można stosować także dla połączenia belka-belka - gwoździowanie częściowe.

Nośność charakterystyczna - połączenie belka-słup - R3.k i R4.k

Referencje	Nośność charakterystyczna - połączenie belka-słup – gwoździowanie częściowe
	Łączniki				Szerokość słupa	Nośność charakterystyczna - Drewno C24 [kN]
	Element główny		Belka drugorzędna		Min.	R_3,k						R_4,k
	szt.	Typ	szt.	Typ		Długość sworzni [mm]
	szt.	Typ	szt.	Typ		60	80	100	120	140	160
BTALU90	8	CNA4.0x50	4	STD8	96	1.5	1.9	2.3	2.7	2.7	2.7	3.9
BTALU120	12	CNA4.0x50	3	STD12	96	2.2	2.9	3.5	4.2	4.8	5.6	5.9
BTALU160	16	CNA4.0x50	4	STD12	96	2.9	3.6	4.4	5.3	6.2	7	7.8
BTALU200	20	CNA4.0x50	5	STD12	96	3.5	4.4	5.4	6.4	7.4	8.4	9.8
BTALU240	24	CNA4.0x50	6	STD12	96	4.2	5.3	6.4	7.4	8.6	9.8	11.8

Minimalna szerokość belki powinna wynosić długości zastosowanego sworznia
Nośności R₄ dotyczą wszystkich długości sworzni.

Instalacja

Montaż

Mocowanie

Mocowanie do drewna

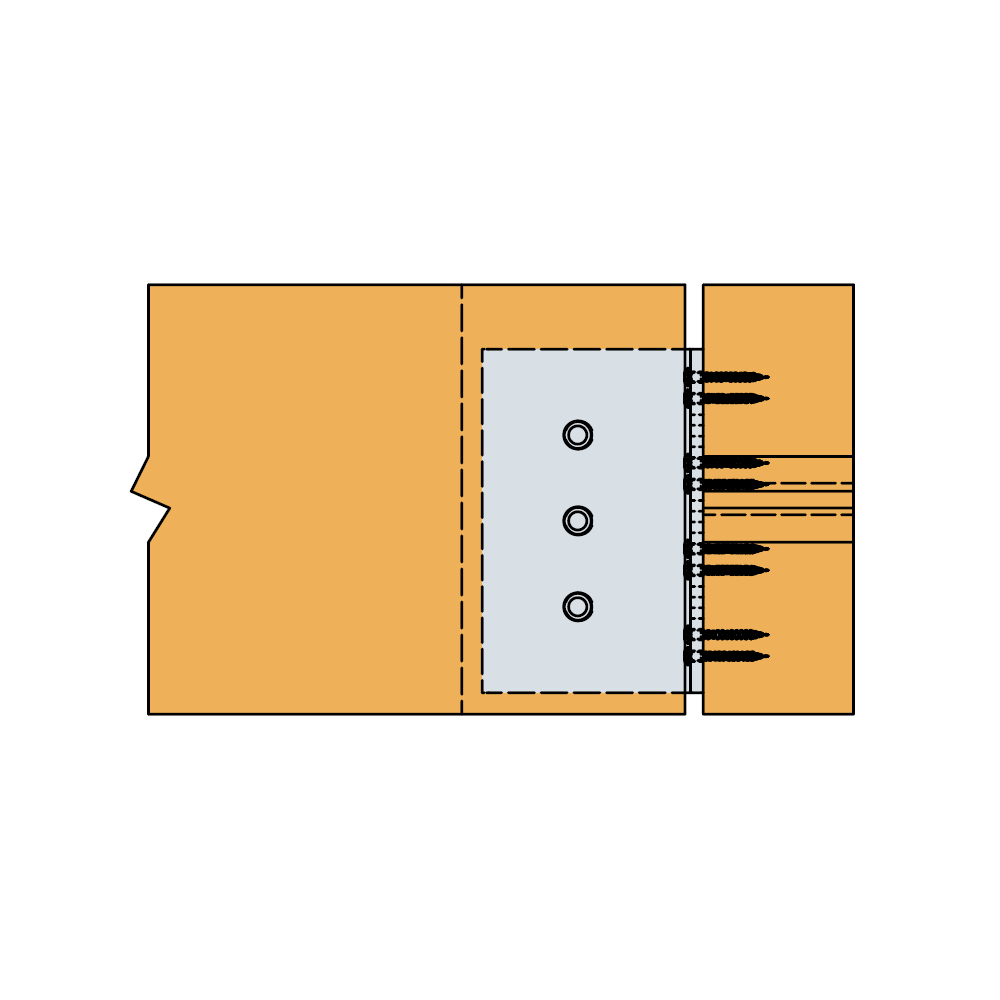

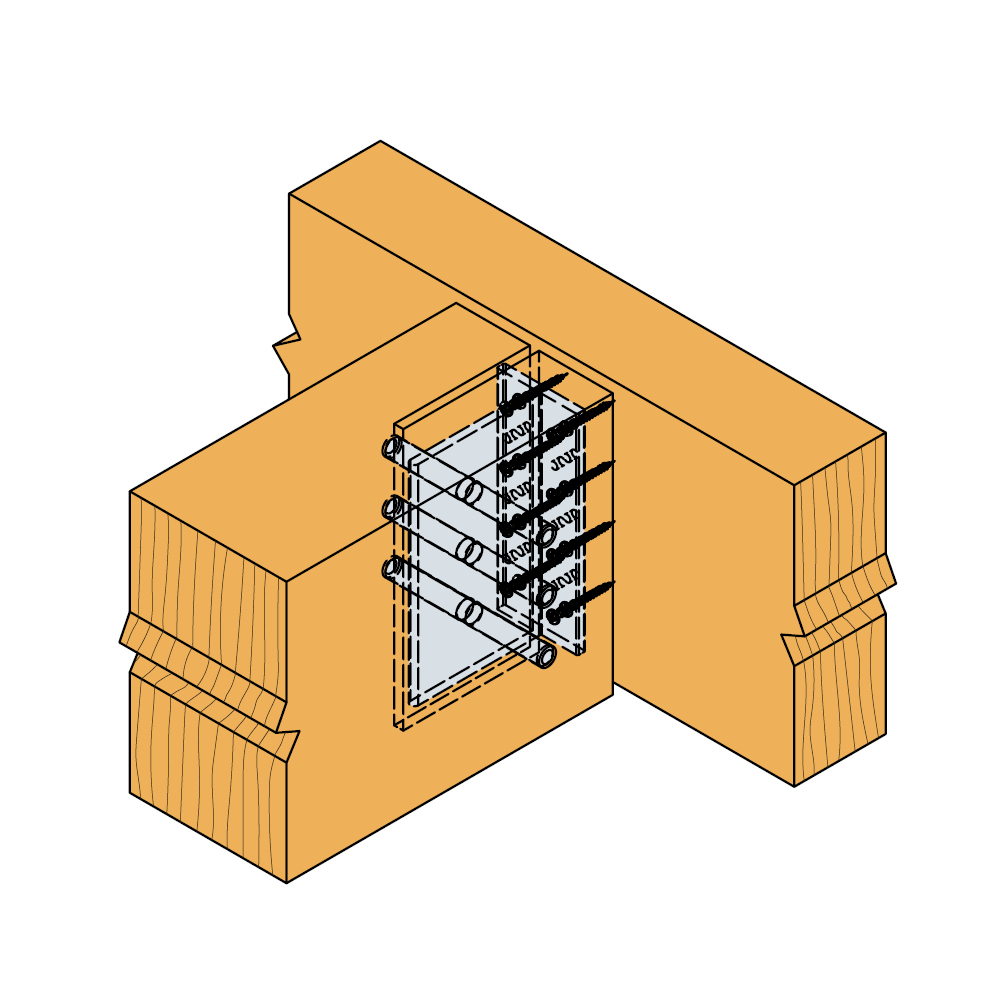

Połączenie złącza z belką główną następuje za pomocą gwoździ systemowych CNA 4.0 x 40 lub alternatywnie systemowych wkrętów CSA5.0 x l. Długość łączników określa katalog obliczeń statycznych lub zakładka tabela nośności.

Połączenie z belką drugorzędna za pomocą sworzni stalowych STD8 lub STD12 po uprzednim nawierceniu otworów o wyspecyfikowanej średnicy.

Montaż

Montaż

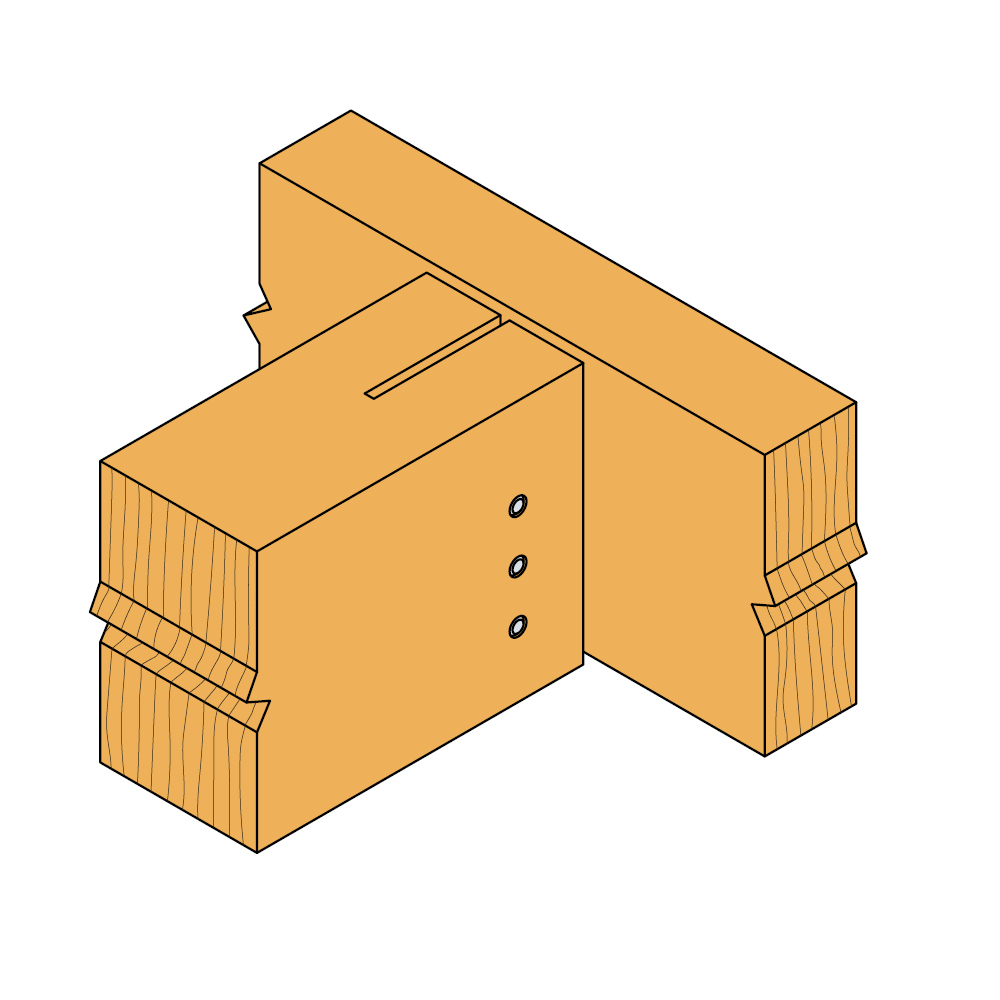

Przyłóż i zaznacz otwory do nawiercenia w belce drugorzędnej oraz zaznacz głębokość nacięcią do osadzenia wieszaka.
Natnij belkę drugorzędną na wymaganą głębokość.
Wsuń wieszak belki i wywierć otwory o wyspecyfikowanej średnicy.
Za pomocną gwoździ CNA 4,0 x 60 przymocuj wieszak do belki głównej wypełniając wszystkie otwory.
Wbij sworzeń stalowy w pierwszy otwór i zawieś belkę na wieszaku ustalając jego właściwą pozycję.
Wbij pozostałe sworznie w otwory belki drugorzędnej.
