SDD

Sworznie samowiercące do drewna klejonego i CLT

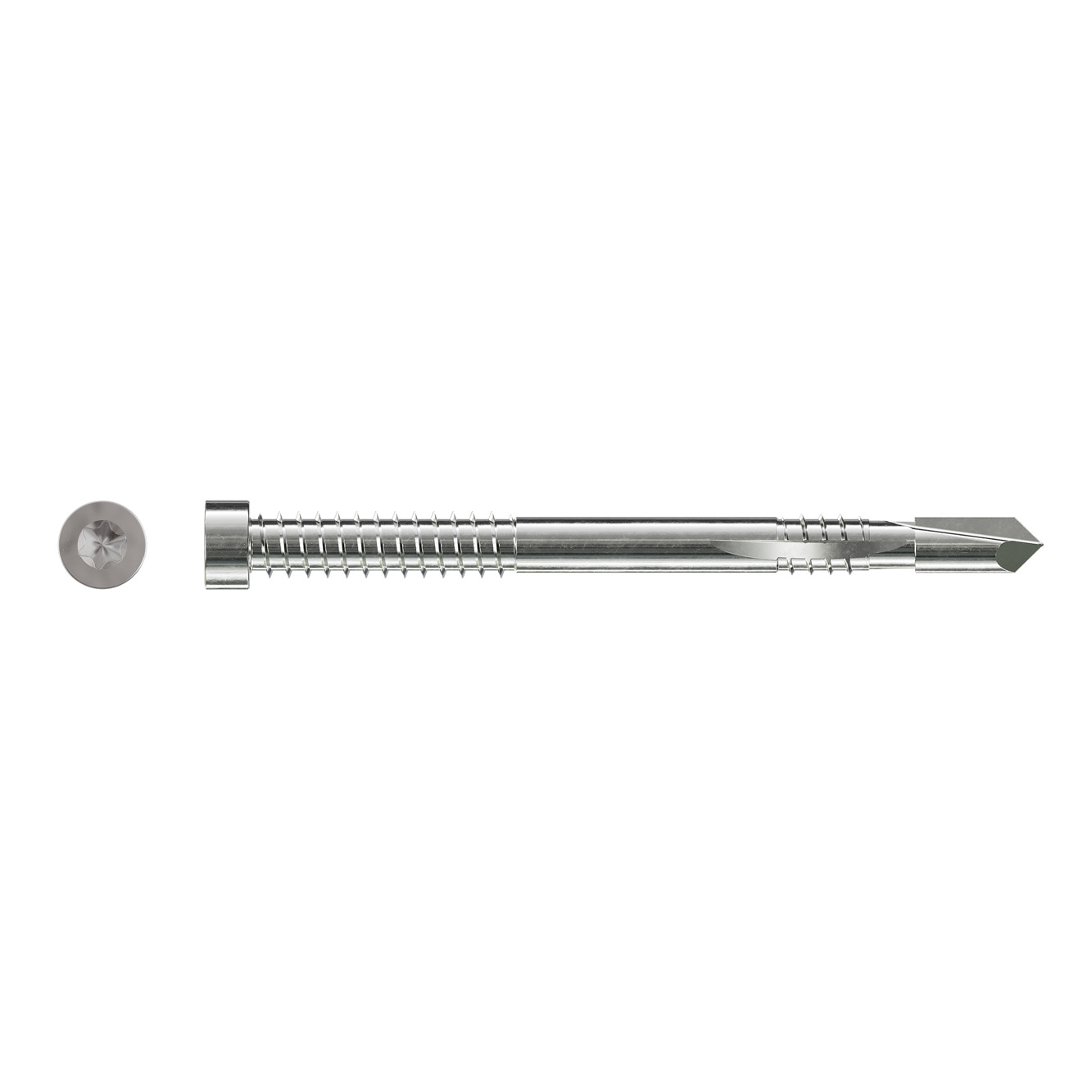

Samowiercący sworzeń SDD z oznaczeniem CE oferuje wydajną metodę mocowania drewna klejonego i CLT w połączeniu z złączami wykonanymi z aluminium.

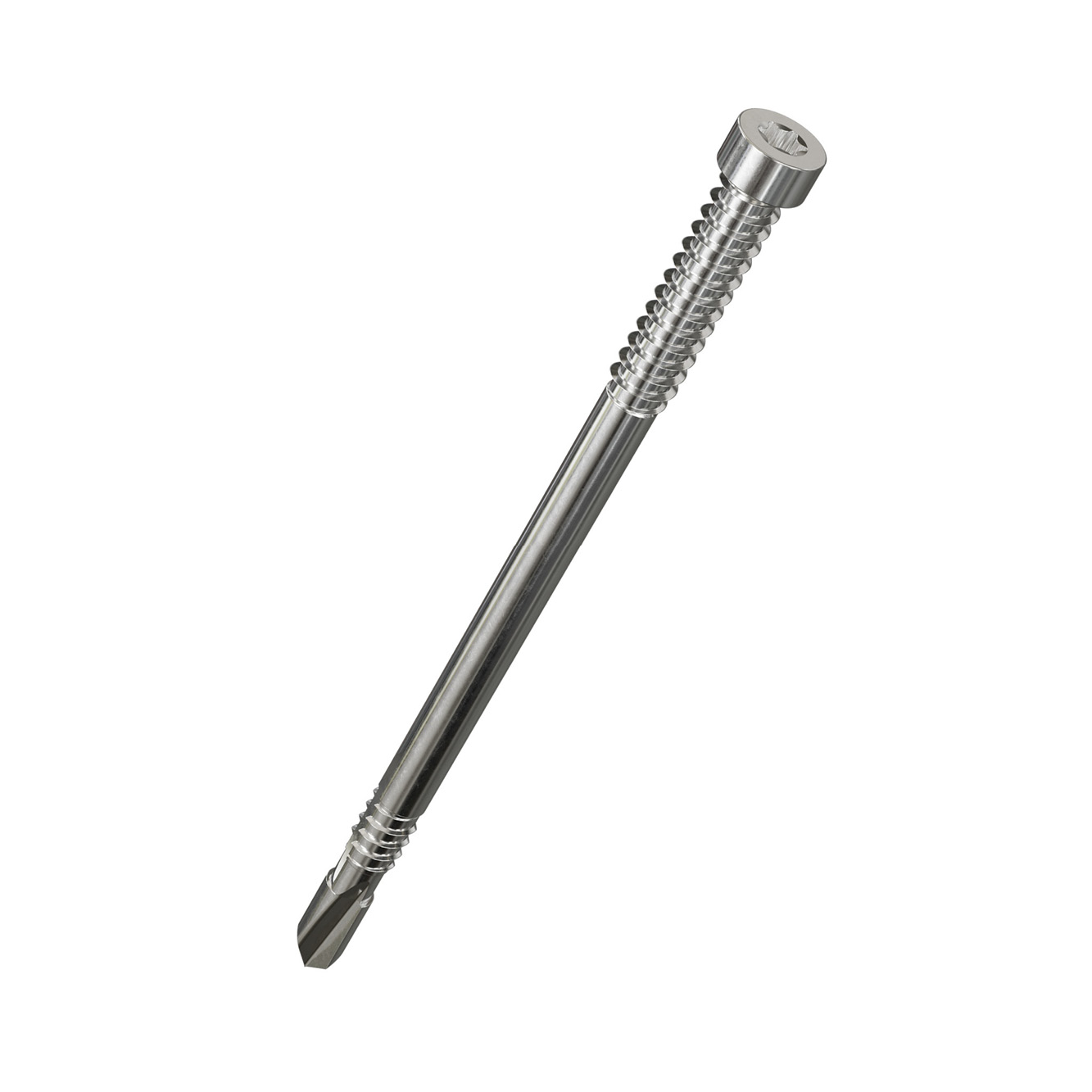

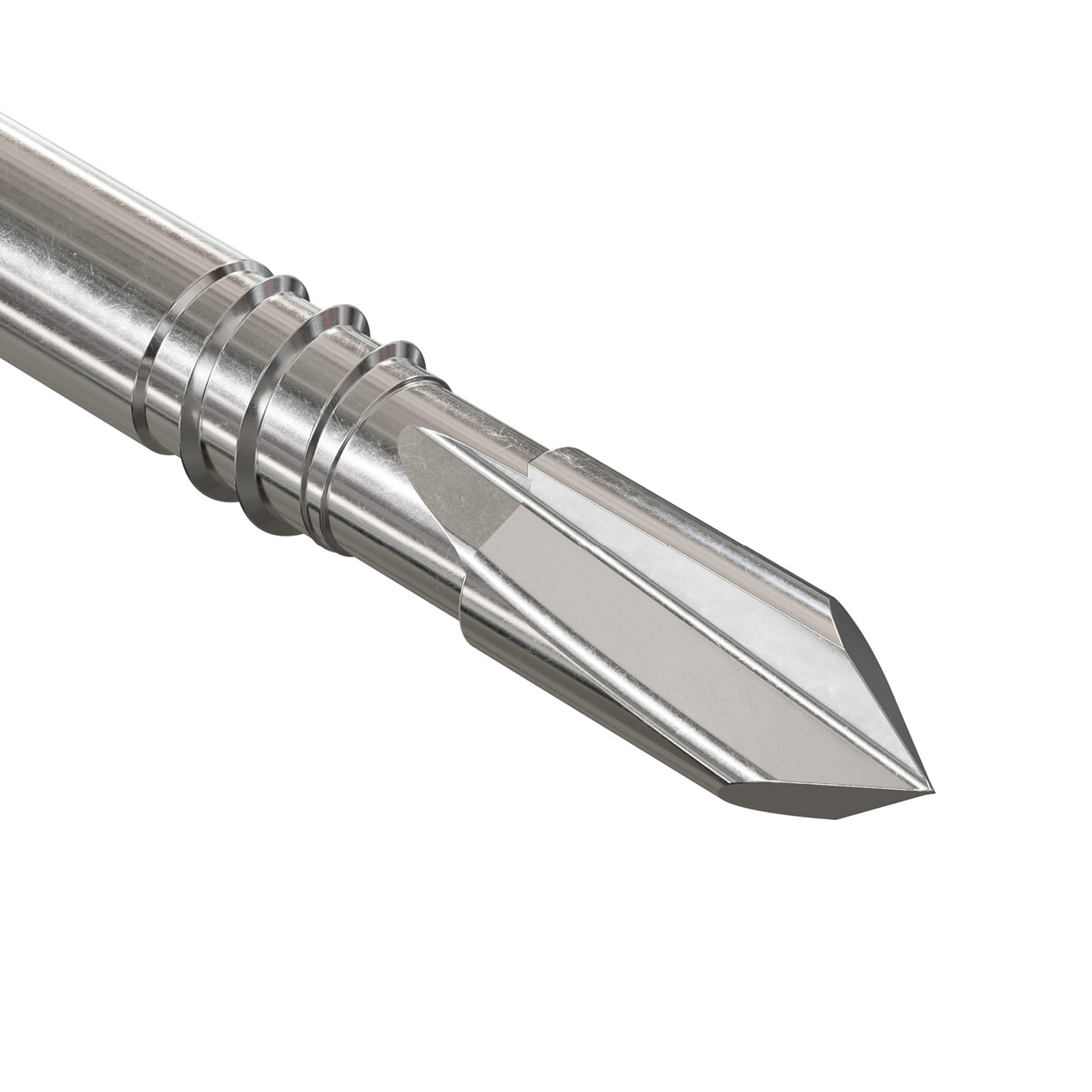

Sworzeń z podwójnym gwintem posiada cylindryczny łeb z głębokim 6-zwojowym napędem T-40, a unikalna konstrukcja wiertła redukuje rozszczepianie drewna. Rowek w dolnym gwincie umożliwia usuwanie wiórów podczas montażu.

Karta techniczna
Oznaczenie CE
Oznaczenie CE
Nowość
Nowość
Ocynk elektrolityczny 5µm
Ocynk elektrolityczny 5µm
Środowisko wewnętrzne
Środowisko wewnętrzne
Klasa użytkowania 2
Klasa użytkowania 2
EPD
EPD
SDD Main image

Szczegóły produktu

Obrazy

SDD Features image 2
SDD Features image 1
SDD application image 1
SDD application image 2
SDD application image 3
SDD application image 4
SDD application image 5
SDD application image 6

Właściwości

Materiał

  • Electro galvanised carbon steel

Właściwości

  • Oznaczenie CE
  • Nie wymaga wstępnego nawiercania
  • Gniazdo T-40
  • Mały łeb cylindryczny dla ukrytych połączeń
  • Rowek do usuwania wiórów


Zastosowanie

Zastosowanie

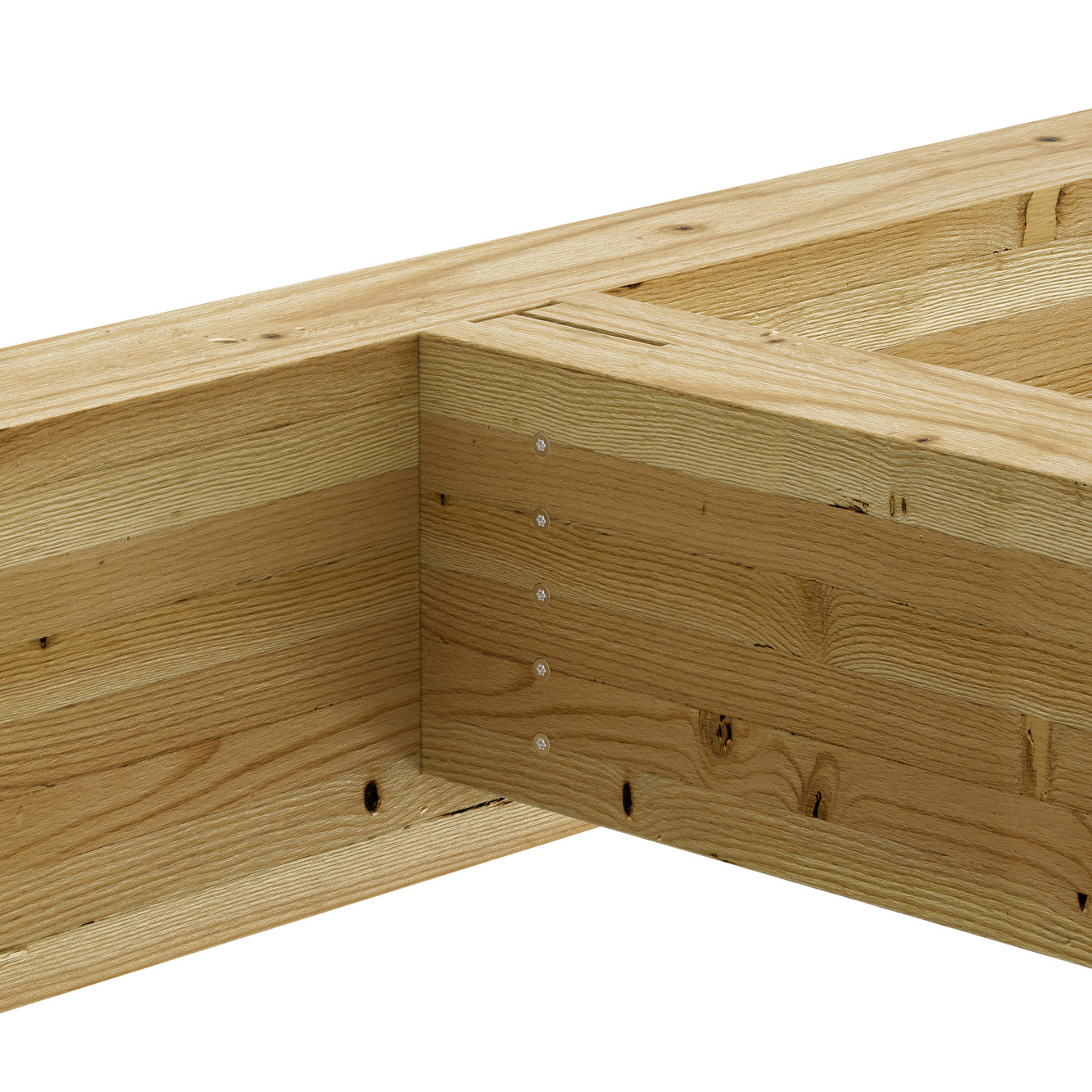

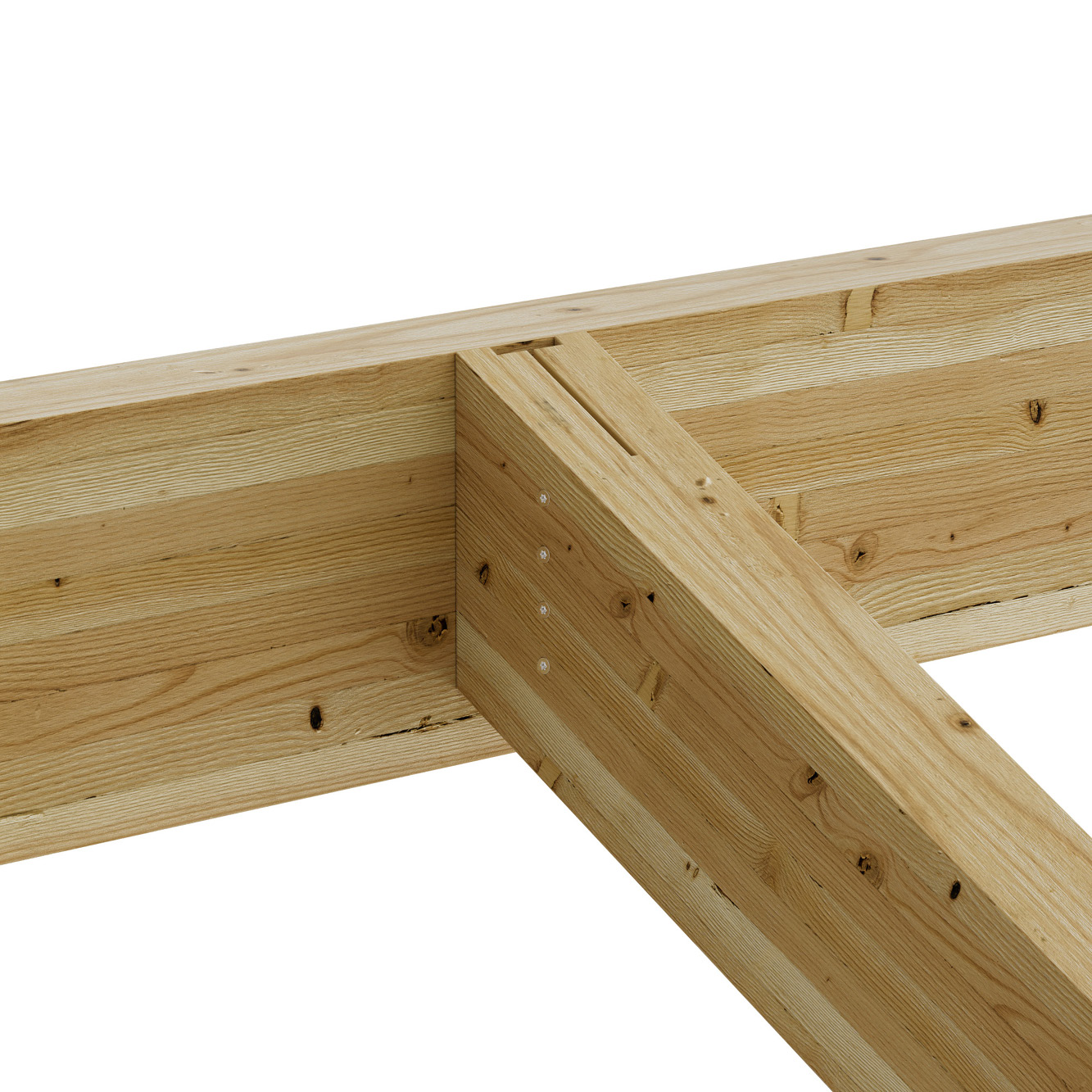

  • Belki z drewna klejonego

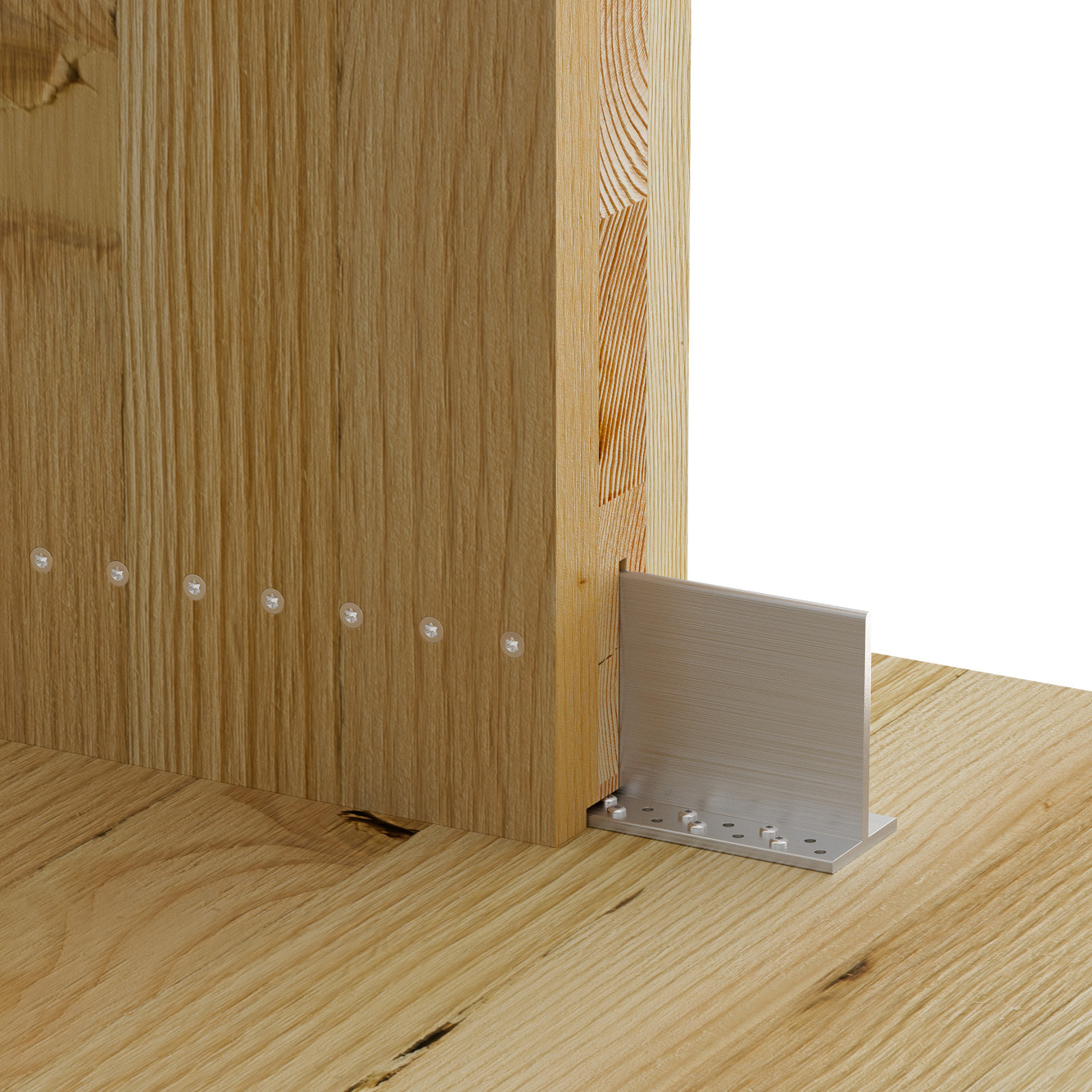

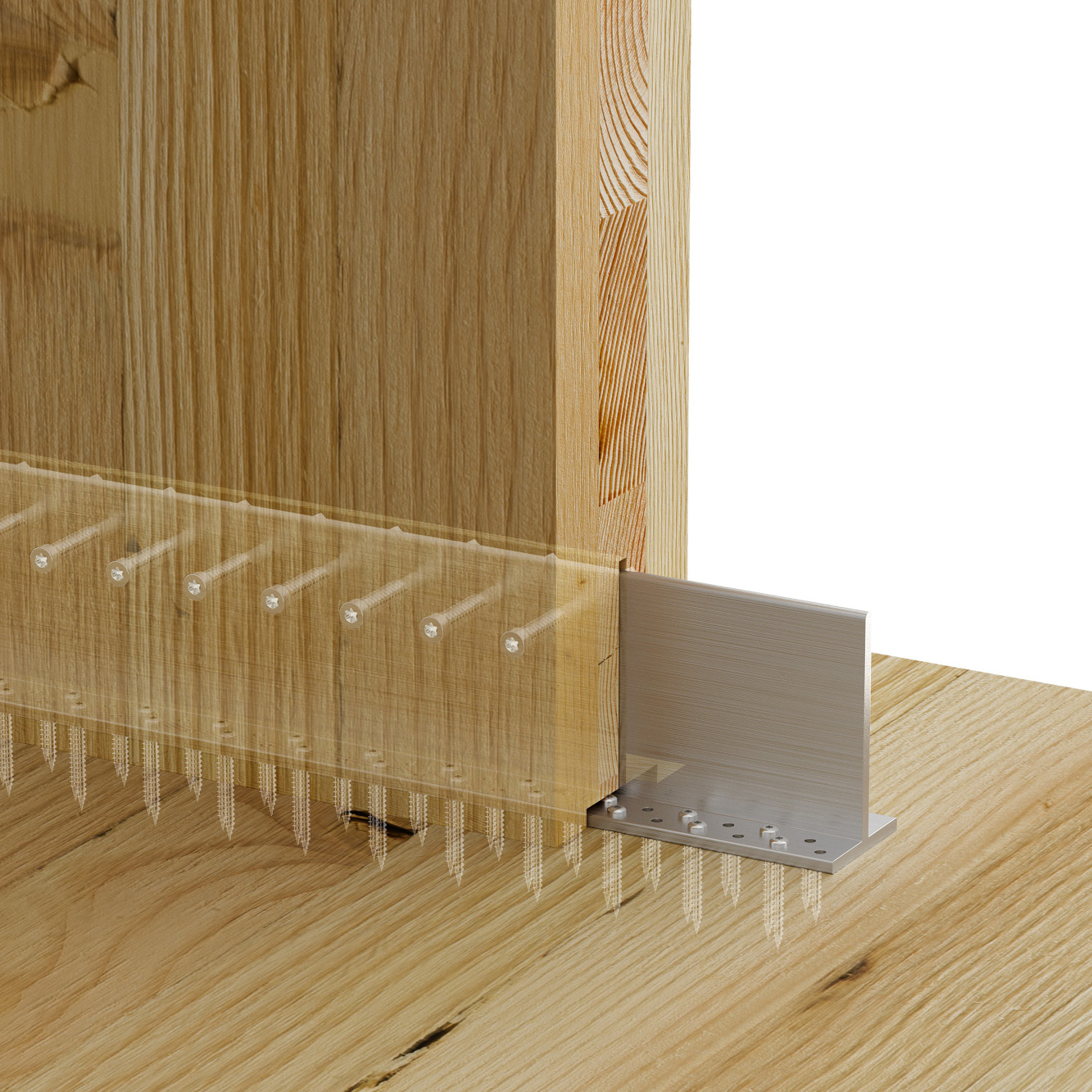

  • Ściana CLT - strop CLT


Obszar zastosowań

  • Ukryte połączenia konstrukcji drewnianych

Dane techniczne

Wymiary produktu

Wymiary

Wymiary produktu
Numer referencyjnyOther dimensions data
Referencje** Wymiary złącza[mm]Ilość w opk.Waga[kg]
ŚrenicaDługośćŚrednica łbaŚrednica wierceniaWysokość górnego gwintuWysokość dolnego gwintuBit
SDD7.5X73784732558828608231287.573126.9270T-4050.00.024
SDD7.5X93781192395460601531427.593126.9278.5T-4050.00.033
SDD7.5X113781202395461601531437.5113126.93612.5T-4050.00.039
SDD7.5X133781212395463601531937.5133126.93612.5T-4050.00.046
SDD7.5X153781222395464601531947.5153126.93612.5T-4050.00.053
SDD7.5X173781232395465601531977.5173126.93612.5T-4050.00.06
SDD7.5X193784742558831608231297.5193126.93612.5T-4050.00.066

Instalacja

Montaż

Montaż

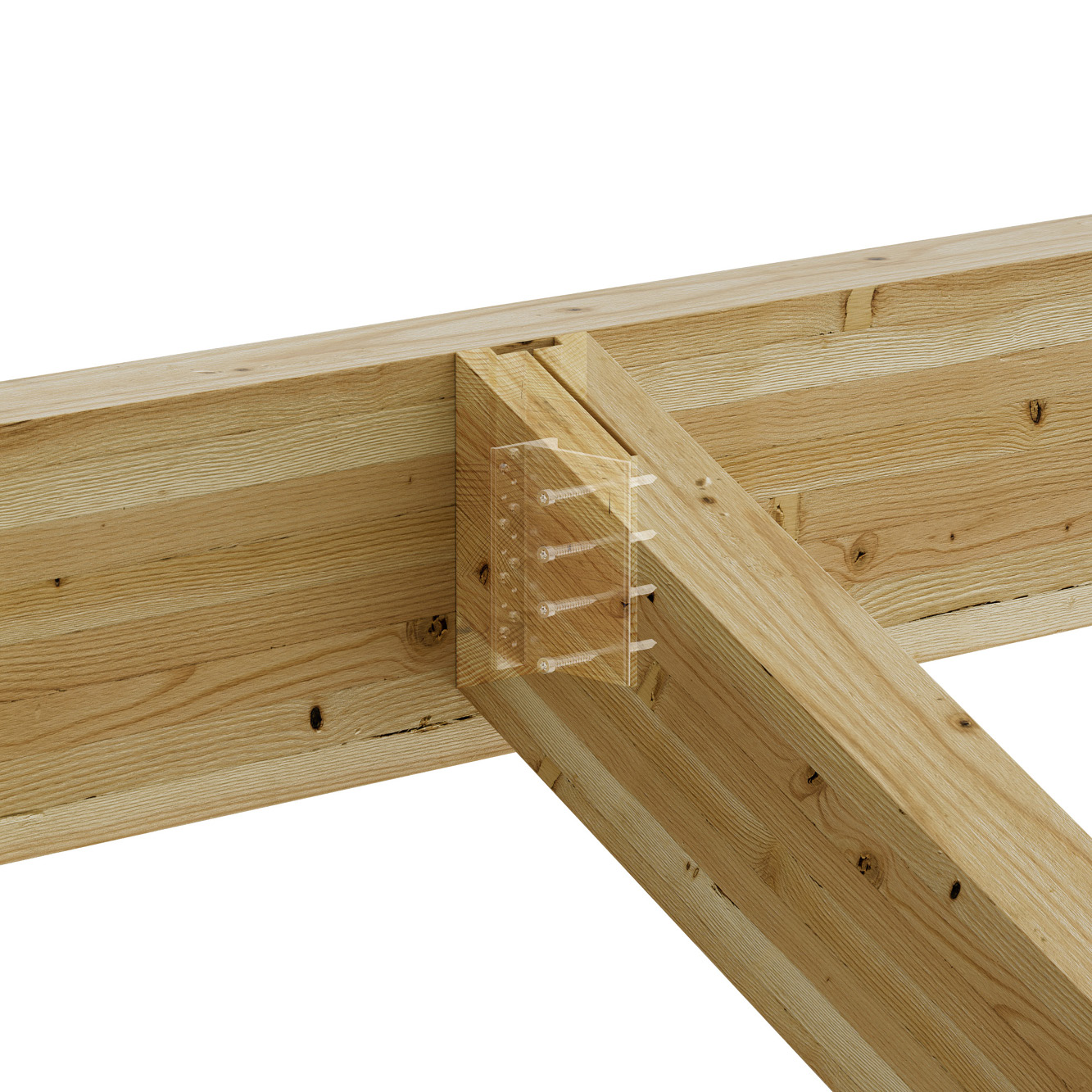

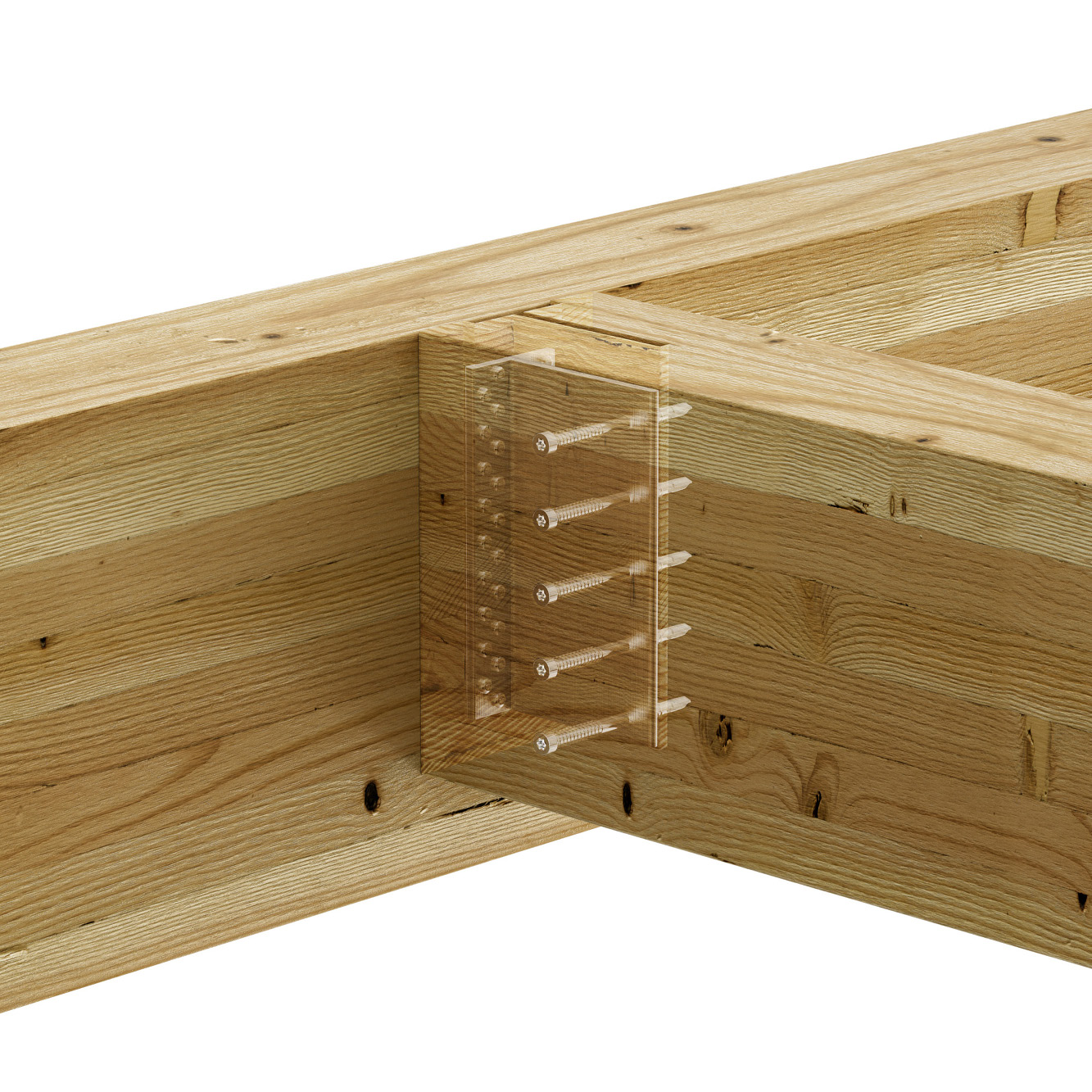

  1. Przyciąć BTALU do żądanej wysokości (wartości obciążenia podano dla maksymalnej wysokości 600 mm),
  2. Zamocować BTALU za pomocą gwoździ CNA4.0X50 mm lub wkrętów CSA5.0X40,
  3. Wyciąć szczelinę o szerokości 7-8 mm i głębokości 115 mm w belce drugorzędnej,
  4. Włożyć belkę drugorzędną do wyciętej szczeliny i wyregulować jej ostateczne położenie,
  5. Użyj wolnoobrotowej wkrętarki (600-1000 obr./min), aby zamocować sworznie samowiercące SDD w drewnie i wieszaku belki.

Aprobaty i Deklaracje

Deklaracja właściwości użytkowych (DoP)

pl-dop-h23-0004-01-s.pdf
Brak dostępnej historii

Environmental Product Declarations (EPD)

epd-certificate-sst-screws
