Ukryty aluminiowy wieszak belki

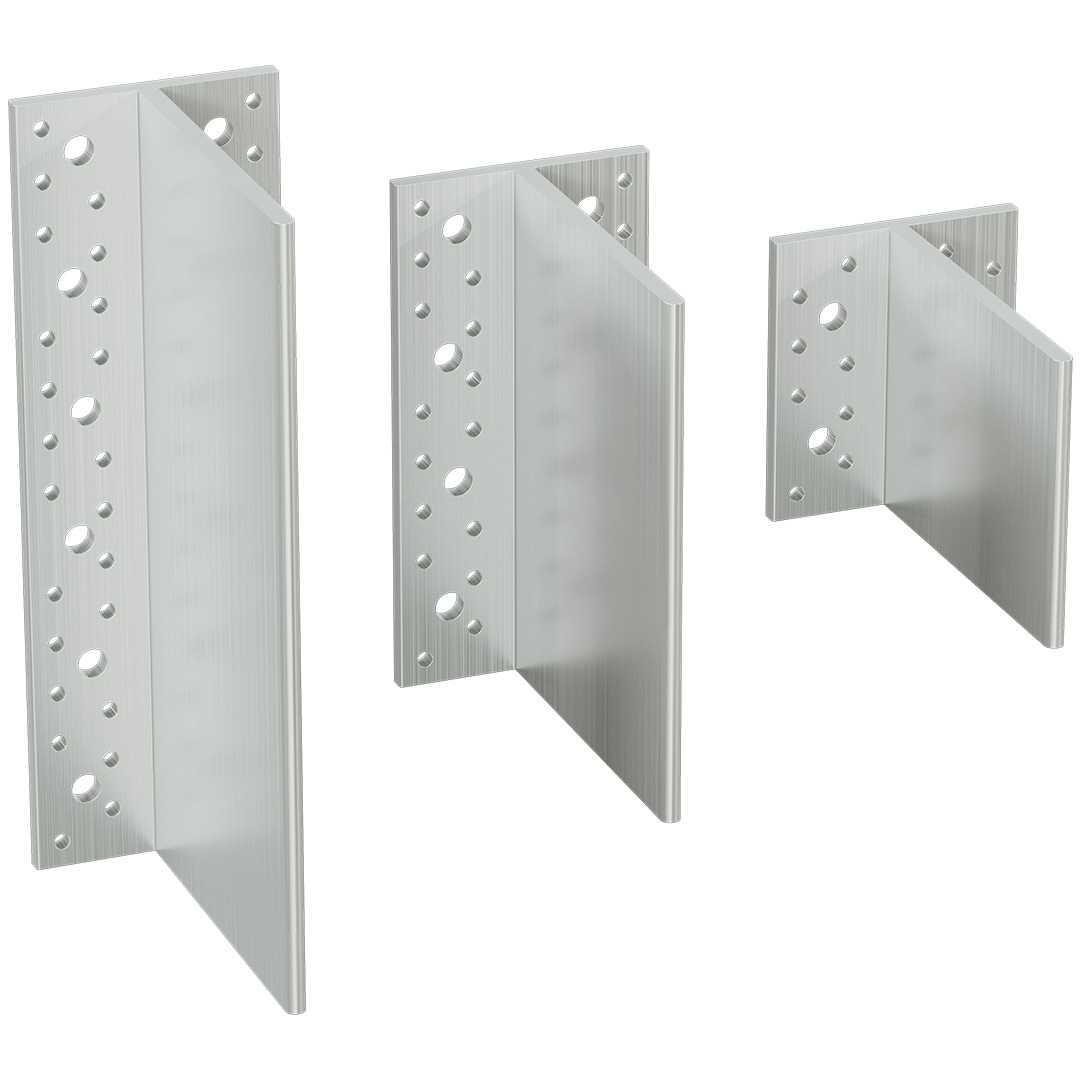

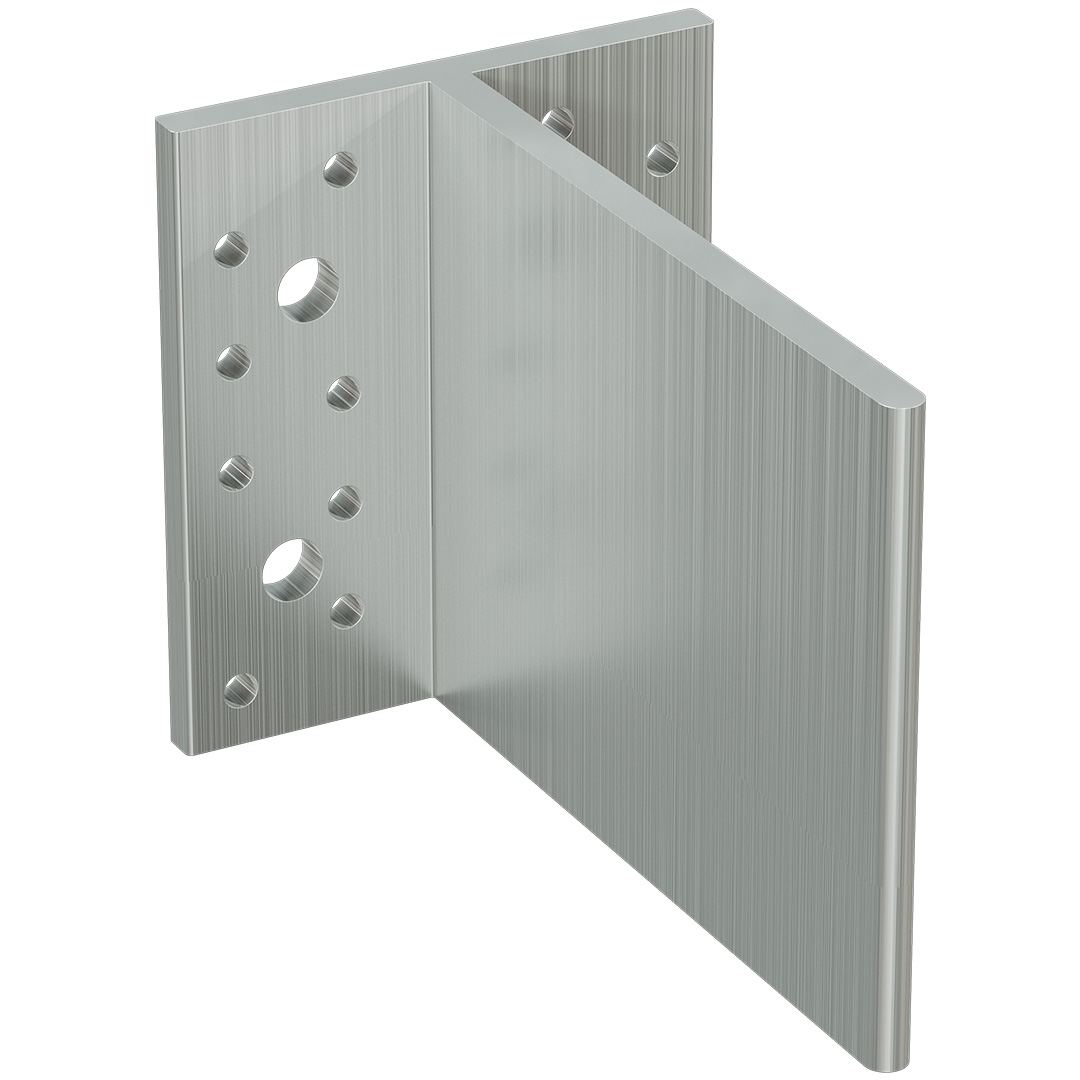

System ukrytych wieszaków belek BTCALU łączy w sobie wysoką wytrzymałość i właściwości użytkowe z minimalistyczną estetyką konstrukcyjną dla połączeń drewno-drewno i drewno-beton. BTCALU to jednoczęściowy aluminiowy wieszak belki, który umieszcza się w szczelinie - wstępnie wyciętej w elemencie drewnianym - a następnie mocuje się za pomocą sworzni włożonych przez element drewniany i profil BTCALU.






Szczegóły produktu
Właściwości
Materiał
Aluminium
Zalety
- Aluminium - wytrzymałe i lekkie

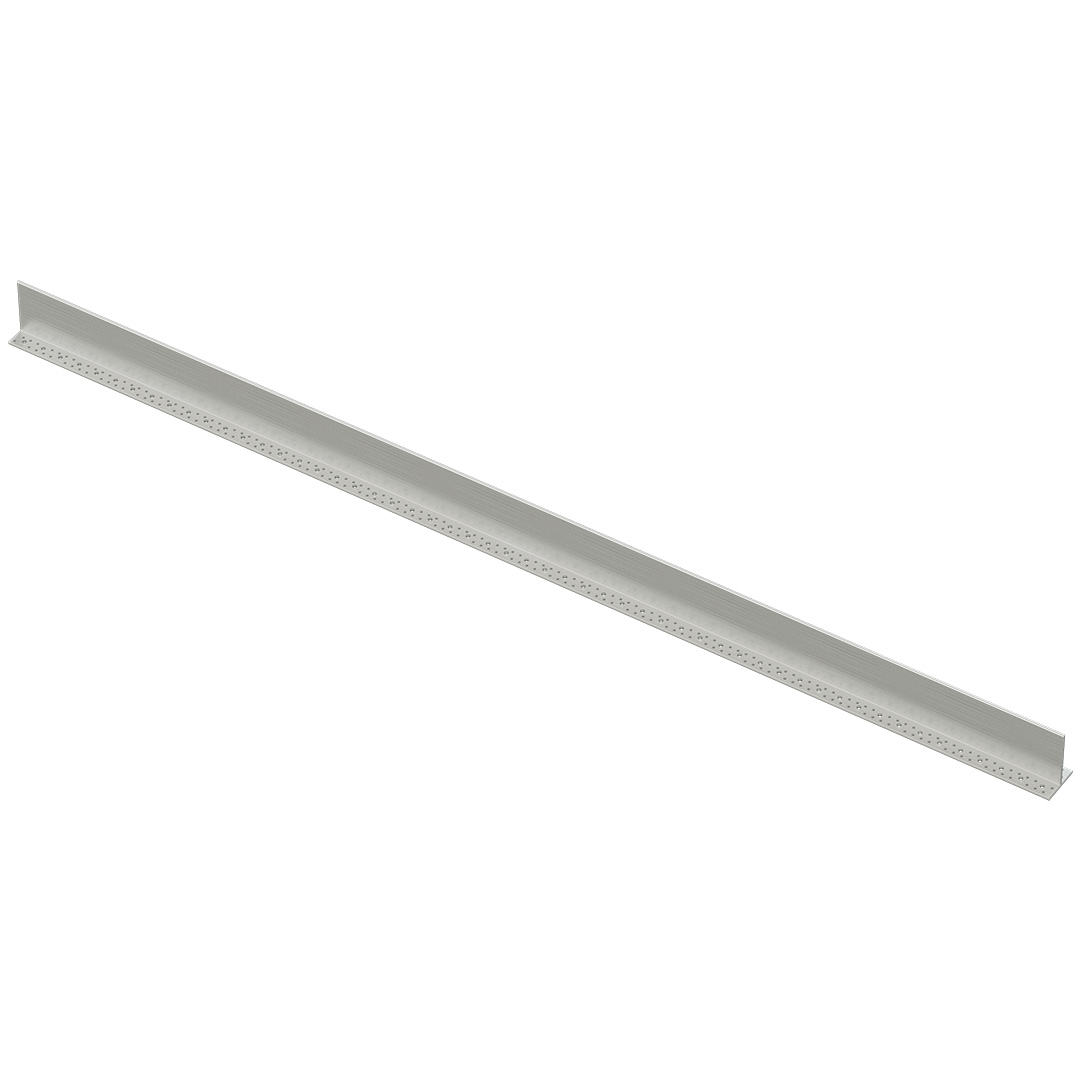

- Dostępny w 5 gotowych długościach, a także w profil o długości 2168 mm do przycinania na miejscu do niestandardowych rozmiarów.
- Zastosowanie w połączeniach poziomych lub pod kątem do 45°.

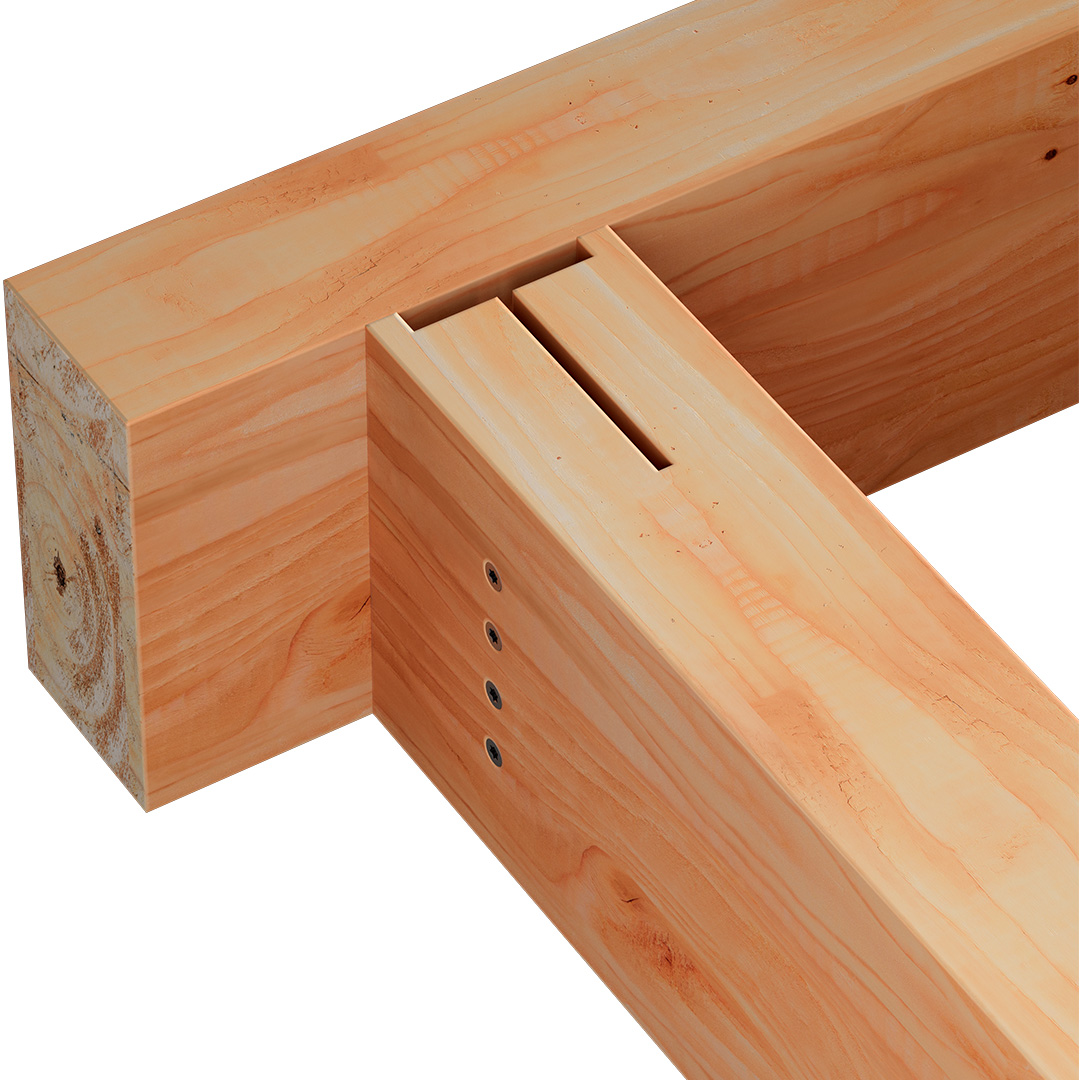

- Szczelina montażowa tworzy ukryte połączenie.
- Odporność ogniowa zgodna z ETA.
- Przetestowane do użytku z kotwami, sworzniami i łącznikami Simpson Strong-Tie®.
Zastosowanie
Połączenie
- Element główny: Lite drewno, drewno konstrukcyjne, stal, beton
- Element drugorzędny: Drewno lite, drewno konstrukcyjne
Obszar zastosowań
Do łączenia belek drugorzędnych wykonanych z drewna lub drewna masywnego z belkami głównymi/słupami wykonanymi z litego drewna, drewna masywnego, betonu lub stali.
Dane techniczne
Wymiary produktu
| Numer referencyjny | Wymiary | |||||||
|---|---|---|---|---|---|---|---|---|
| Wymiary złącza[mm] | Otwory - belka główna[mm] | |||||||
| A[mm] | B[mm] | C[mm] | t[mm] | α[°] | α | Okrągłe | ||
| Szerokość[mm] | Max.[°] | Śruby | Ø5 | |||||
| BTCALU90 | 90 | 123 | 80 | 6 | -45 | 45 | 4 | 16 |
| BTCALU120 | 120 | 123 | 80 | 6 | -45 | 45 | 6 | 22 |
| BTCALU160 | 160 | 123 | 80 | 6 | -45 | 45 | 8 | 30 |
| BTCALU200 | 200 | 123 | 80 | 6 | -45 | 45 | 10 | 38 |
| BTCALU240 | 240 | 123 | 80 | 6 | -45 | 45 | 12 | 46 |
| BTCALU2168 | 2168 | 123 | 80 | 6 | -45 | 45 | - | - |
Nośności charakterystyczne produktu - Połączenie belek drewnianych – CSA – STD 12
| Numer referencyjny | Hanger capacity | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nośności charakterystyczne - połączenie belek drewnianych - CSA / STD12 | |||||||||||||||||||||||
| Characteristic capacities - Timber C24[kN] | Łączniki | ||||||||||||||||||||||
| R₄,ₖ | R₁,ₖ | R₂,ₖ | R₃,ₖ | Belka drugorzędna | Belka główna | ||||||||||||||||||
| Długość sworznia[mm] | Długość sworznia[mm] | Długość sworznia[mm] | Ilośc | Typ | Ilość | Typ | |||||||||||||||||
| 60 | Dł. sworznia | 100 | 120 | 140 | 160 | 60 | Dł. sworznia | 100 | 120 | 140 | 160 | 60 | Dł. sworznia | 100 | 120 | 140 | 160 | ||||||
| BTCALU90 | 8.6 | 16.5 | 16.5 | 16.5 | 16.5 | 16.5 | 16.5 | 16.5 | 16.5 | 16.5 | 16.5 | 16.5 | 16.5 | 3.2 | 4.5 | 4.7 | 4.7 | 4.7 | 4.7 | 3.0 | STD12 | 16.0 | CSA5.0x50 |
| BTCALU120 | 12.9 | 24.8 | 24.8 | 24.8 | 24.8 | 24.8 | 24.8 | 24.8 | 24.8 | 24.8 | 24.8 | 24.8 | 24.8 | 3.9 | 5.6 | 6.3 | 6.3 | 6.3 | 6.3 | 3.0 | STD12 | 22.0 | CSA5.0x50 |
| BTCALU160 | 17.2 | 41.9 | 42 | 42 | 42 | 42 | 42 | 41.9 | 42 | 42 | 42 | 42 | 42 | 4.9 | 7 | 8.4 | 8.4 | 8.4 | 8.4 | 4.0 | STD12 | 30.0 | CSA5.0x50 |
| BTCALU200 | 21.4 | 52.3 | 54.1 | 57.9 | 61.7 | 61.7 | 61.7 | 52.3 | 54.1 | 57.9 | 61.7 | 61.7 | 61.7 | 5.9 | 8.4 | 10.5 | 10.5 | 10.5 | 10.5 | 5.0 | STD12 | 38.0 | CSA5.0x50 |
| BTCALU240 | 25.7 | 62.8 | 64.9 | 69.5 | 75.7 | 82.8 | 82.9 | 62.8 | 64.9 | 69.5 | 75.7 | 82.8 | 82.9 | 6.9 | 9.8 | 12.6 | 12.6 | 12.6 | 12.6 | 6.0 | STD12 | 46.0 | CSA5.0x50 |
Nośności charakterystyczne - połączenie belek drewnianych - SSH / STD12
| Numer referencyjny | Hanger capacity | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nośności charakterystyczne - połączenie belek drewnianych - SSH / STD12 | |||||||||||||||||||||||
| Characteristic capacities - Timber C24[kN] | Łączniki | ||||||||||||||||||||||
| R₄,ₖ | R₁,ₖ | R₂,ₖ | R₃,ₖ | Belka drugorzędna | Belka główna | ||||||||||||||||||
| Długość sworznia[mm] | Długość sworznia[mm] | Długość sworznia[mm] | Ilość | Typ | Ilość | Typ | |||||||||||||||||
| 60 | Dł. sworznia | 100 | 120 | 140 | 160 | 60 | Dł. sworznia | 100 | 120 | 140 | 160 | 60 | Dł. sworznia | 100 | 120 | 140 | 160 | ||||||
| BTCALU90 | 12.6 | 1.9 | 1.9 | 1.9 | 1.9 | 1.9 | 1.9 | 1.9 | 1.9 | 1.9 | 1.9 | 1.9 | 1.9 | 3.2 | 4.5 | 4.7 | 4.7 | 4.7 | 4.7 | 3.0 | STD12 | 4.0 | SSH8x80 |
| BTCALU120 | 18.9 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 3.9 | 5.6 | 6.3 | 6.3 | 6.3 | 6.3 | 3.0 | STD12 | 6.0 | SSH8x80 |
| BTCALU160 | 25.2 | 10.9 | 10.9 | 10.9 | 10.9 | 10.9 | 10.9 | 10.9 | 10.9 | 10.9 | 10.9 | 10.9 | 10.9 | 4.9 | 7 | 8.4 | 8.4 | 8.4 | 8.4 | 4.0 | STD12 | 8.0 | SSH8x80 |
| BTCALU200 | 31.5 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 5.9 | 8.4 | 10.5 | 10.5 | 10.5 | 10.5 | 5.0 | STD12 | 10.0 | SSH8x80 |
| BTCALU240 | 37.8 | 24.1 | 24.1 | 24.1 | 24.1 | 24.1 | 24.1 | 24.1 | 24.1 | 24.1 | 24.1 | 24.1 | 24.1 | 6.9 | 9.8 | 12.6 | 12.6 | 12.6 | 12.6 | 6.0 | STD12 | 12.0 | SSH8x80 |
Nośności charakterystyczne - połącznie belki drewnianej z betonem - FM753 / STD12
| Numer referencyjny | Hanger capacity | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nośności charakterystyczne - połączenie belki drewnianej z betonem - FM753 / STD12 | |||||||||||||||||||||||
| Łączniki | Characteristic capacities - Timber C24[kN] | ||||||||||||||||||||||
| Belka główna | Belka drugorzędna | R₄,ₖ | R₁,ₖ | R₂,ₖ | R₃,ₖ | ||||||||||||||||||
| Ilość | Typ | Ilość | Typ | Długość sworznia[mm] | Długość sworznia[mm] | Długość sworznia[mm] | |||||||||||||||||
| 60 | Dł. sworznia | 100 | 120 | 140 | 160 | 60 | Dł. sworznia | 100 | 120 | 140 | 160 | 60 | Dł. sworznia | 100 | 120 | 140 | 160 | ||||||
| BTCALU90 | 4.0 | FM753 EVO M8 | 3.0 | STD12 | 21.4 | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | 3.2 | 4.5 | 4.7 | 4.7 | 4.7 | 4.7 |
| BTCALU120 | 6.0 | FM753 EVO M8 | 3.0 | STD12 | 31.4 | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 3.9 | 5.6 | 6.3 | 6.3 | 6.3 | 6.3 |
| BTCALU160 | 8.0 | FM753 EVO M8 | 4.0 | STD12 | 41.9 | 18.5 | 18.5 | 18.5 | 18.5 | 18.5 | 18.5 | 18.5 | 18.5 | 18.5 | 18.5 | 18.5 | 18.5 | 4.9 | 7 | 8.4 | 8.4 | 8.4 | 8.4 |
| BTCALU200 | 10.0 | FM753 EVO M8 | 5.0 | STD12 | 52.3 | 29.1 | 29.1 | 29.1 | 29.1 | 29.1 | 29.1 | 29.1 | 29.1 | 29.1 | 29.1 | 29.1 | 29.1 | 5.9 | 8.4 | 10.5 | 10.5 | 10.5 | 10.5 |
| BTCALU240 | 12.0 | FM753 EVO M8 | 6.0 | STD12 | 62.8 | 41.2 | 41.2 | 41.2 | 41.2 | 41.2 | 41.2 | 41.2 | 41.2 | 41.2 | 41.2 | 41.2 | 41.2 | 6.9 | 9.8 | 12.6 | 12.6 | 12.6 | 12.6 |
Nośności charakterystyczne - połączenie belek drewnianych - CSA / SDD7.5
| Numer referencyjny | Hanger capacity | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nośności charakterystyczne - połączenie belek drewnianych - CSA / SDD7.5 | ||||||||||||||||||||
| Łączniki | Characteristic capacities - Timber C24[kN] | |||||||||||||||||||
| Belka główna | Belka drugorzędna | R₄,ₖ | R₂,ₖ | R₁,ₖ | R₃,ₖ | |||||||||||||||
| Ilość | Typ | Ilość | Typ | Długość sworznia[mm] | Długość sworznia[mm] | Długość sworznia[mm] | ||||||||||||||
| 93 | 113 | 133 | 153 | 173 | 93 | 113 | 133 | 153 | 173 | 93 | 113 | 133 | 153 | 173 | ||||||
| BTCALU90 | 16.0 | CSA5.0x50 | 3.0 | SDD7.5 | 8.6 | 16.5 | 16.5 | 16.5 | 16.5 | 16.5 | 16.5 | 16.5 | 16.5 | 16.5 | 16.5 | 4.7 | 4.7 | 4.7 | 4.7 | 4.7 |
| BTCALU120 | 22.0 | CSA5.0x50 | 3.0 | SDD7.5 | 12.9 | 21.6 | 23.8 | 24.8 | 24.8 | 24.8 | 21.6 | 23.8 | 24.8 | 24.8 | 24.8 | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 |
| BTCALU160 | 30.0 | CSA5.0x50 | 4.0 | SDD7.5 | 17.2 | 28.8 | 31.8 | 35.2 | 38.8 | 41.7 | 28.8 | 31.8 | 35.2 | 38.8 | 41.7 | 8.3 | 8.4 | 8.4 | 8.4 | 8.4 |
| BTCALU200 | 38.0 | CSA5.0x50 | 5.0 | SDD7.5 | 21.4 | 36 | 39.7 | 44 | 48.5 | 52.2 | 36 | 39.7 | 44 | 48.5 | 52.2 | 10 | 10.5 | 10.5 | 10.5 | 10.5 |
| BTCALU240 | 46.0 | CSA5.0x50 | 6.0 | SDD7.5 | 25.7 | 43.2 | 47.7 | 52.7 | 58.3 | 62.6 | 43.2 | 47.7 | 52.7 | 58.3 | 62.6 | 11.7 | 12.6 | 12.6 | 12.6 | 12.6 |
Nośności charakterystyczne - połączenie belek drewnianych - SSH / SDD7.5
| Numer referencyjny | Hanger capacity | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nośności charakterystyczne - połączenie belek drewnianych - SSH / SDD7.5 | ||||||||||||||||||||
| Łączniki | Characteristic capacities - Timber C24[kN] | |||||||||||||||||||
| Belka główna | Belka drugorzędna | R₄,ₖ | R₁,ₖ | R₂,ₖ | R₃,ₖ | |||||||||||||||
| Ilość | Typ | Ilość | Typ | Długość sworznia[mm] | Długość sworznia[mm] | Długość sworznia[mm] | ||||||||||||||
| 93 | 113 | 133 | 153 | 173 | 93 | 113 | 133 | 153 | 173 | 93 | 113 | 133 | 153 | 173 | ||||||
| BTCALU90 | 4.0 | SSH8x80 | 3.0 | SDD7.5 | 12.6 | 1.9 | 1.9 | 1.9 | 1.9 | 1.9 | 1.9 | 1.9 | 1.9 | 1.9 | 1.9 | 4.7 | 4.7 | 4.7 | 4.7 | 4.7 |
| BTCALU120 | 6.0 | SSH8x80 | 3.0 | SDD7.5 | 18.9 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 |
| BTCALU160 | 8.0 | SSH8x80 | 4.0 | SDD7.5 | 25.2 | 10.9 | 10.9 | 10.9 | 10.9 | 10.9 | 10.9 | 10.9 | 10.9 | 10.9 | 10.9 | 8.3 | 8.4 | 8.4 | 8.4 | 8.4 |
| BTCALU200 | 10.0 | SSH8x80 | 5.0 | SDD7.5 | 31.5 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 10 | 10.5 | 10.5 | 10.5 | 10.5 |
| BTCALU240 | 12.0 | SSH8x80 | 6.0 | SDD7.5 | 37.8 | 24.1 | 24.1 | 24.1 | 24.1 | 24.1 | 24.1 | 24.1 | 24.1 | 24.1 | 24.1 | 11.7 | 12.6 | 12.6 | 12.6 | 12.6 |
Nośności charakterystyczne - połączenie belki z betonem - FM753 / SDD7.5
| Numer referencyjny | Hanger capacity | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nośności charakterystyczne - połączenie belki z betonem - FM753 / SDD7.5 | ||||||||||||||||||||
| Characteristic capacities - Timber C24[kN] | Łączniki | |||||||||||||||||||
| R₄,ₖ | R₁,ₖ | R₃,ₖ | R₂,ₖ | Belka drugorzędna | Belka główna | |||||||||||||||
| Długość sworznia[mm] | Długość sworznia[mm] | Długość sworznia[mm] | Ilość | Typ | Ilość | Typ | ||||||||||||||
| 93 | 113 | 133 | 153 | 173 | 93 | 113 | 133 | 153 | 173 | 93 | 113 | 133 | 153 | 173 | ||||||
| BTCALU90 | 21.4 | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | 4.7 | 4.7 | 4.7 | 4.7 | 4.7 | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | 3.0 | SDD7.5 | 4.0 | FM753 EVO M8 |
| BTCALU120 | 21.6 | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 3.0 | SDD7.5 | 6.0 | FM753 EVO M8 |
| BTCALU160 | 28.8 | 18.5 | 18.5 | 18.5 | 18.5 | 18.5 | 8.3 | 8.4 | 8.4 | 8.4 | 8.4 | 18.5 | 18.5 | 18.5 | 18.5 | 18.5 | 4.0 | SDD7.5 | 8.0 | FM753 EVO M8 |
| BTCALU200 | 36 | 29.1 | 29.1 | 29.1 | 29.1 | 29.1 | 10 | 10.5 | 10.5 | 10.5 | 10.5 | 29.1 | 29.1 | 29.1 | 29.1 | 29.1 | 5.0 | SDD7.5 | 10.0 | FM753 EVO M8 |
| BTCALU240 | 43.2 | 41.2 | 41.2 | 41.2 | 41.2 | 41.2 | 11.7 | 12.6 | 12.6 | 12.6 | 12.6 | 41.2 | 41.2 | 41.2 | 41.2 | 41.2 | 6.0 | SDD7.5 | 12.0 | FM753 EVO M8 |
Instalacja
Montaż
Mocowanie
Mocowanie do drewna:

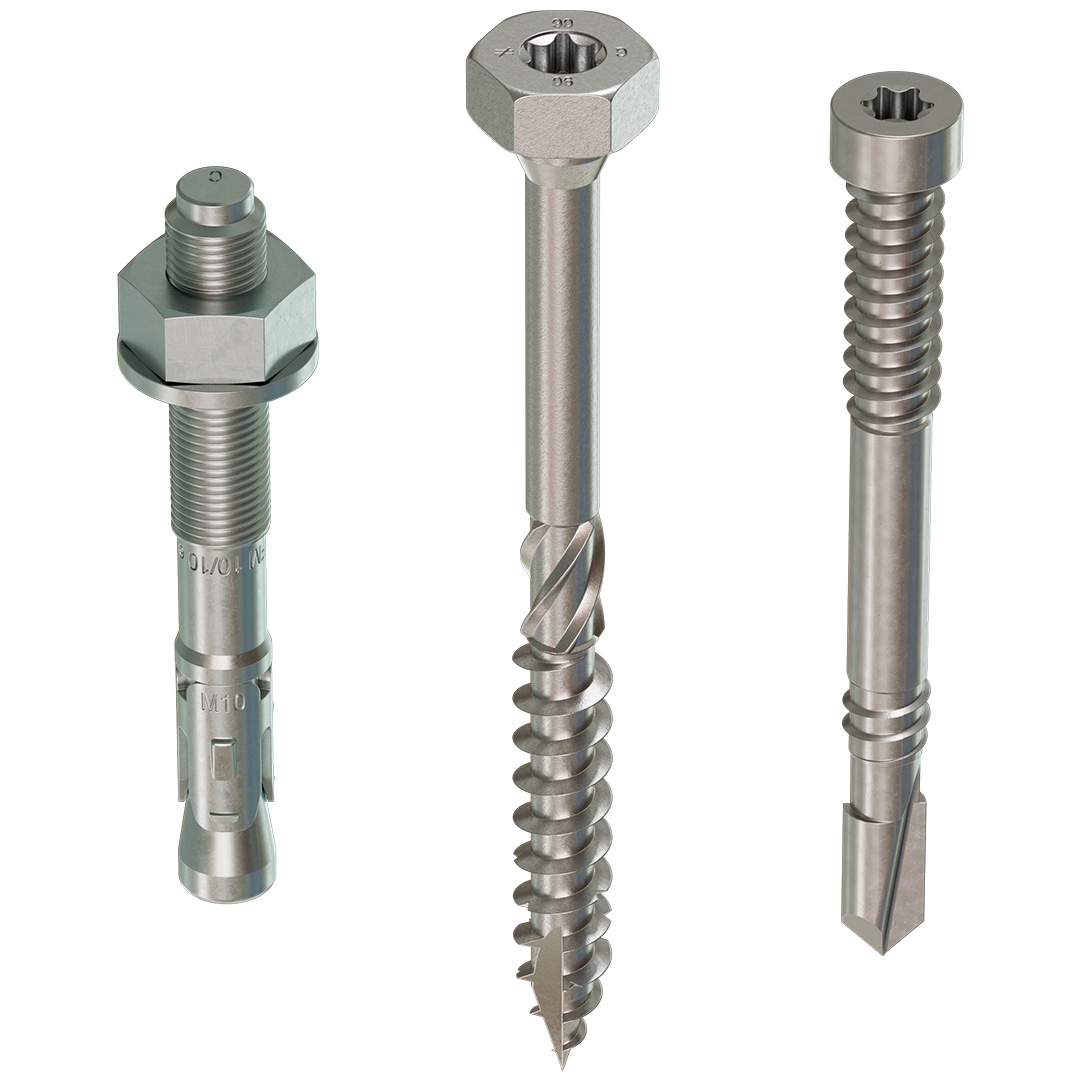

- Sworznie stalowe STD Ø8, Ø10, lub Ø12,
- Sworznie samowiercące SDD7.5

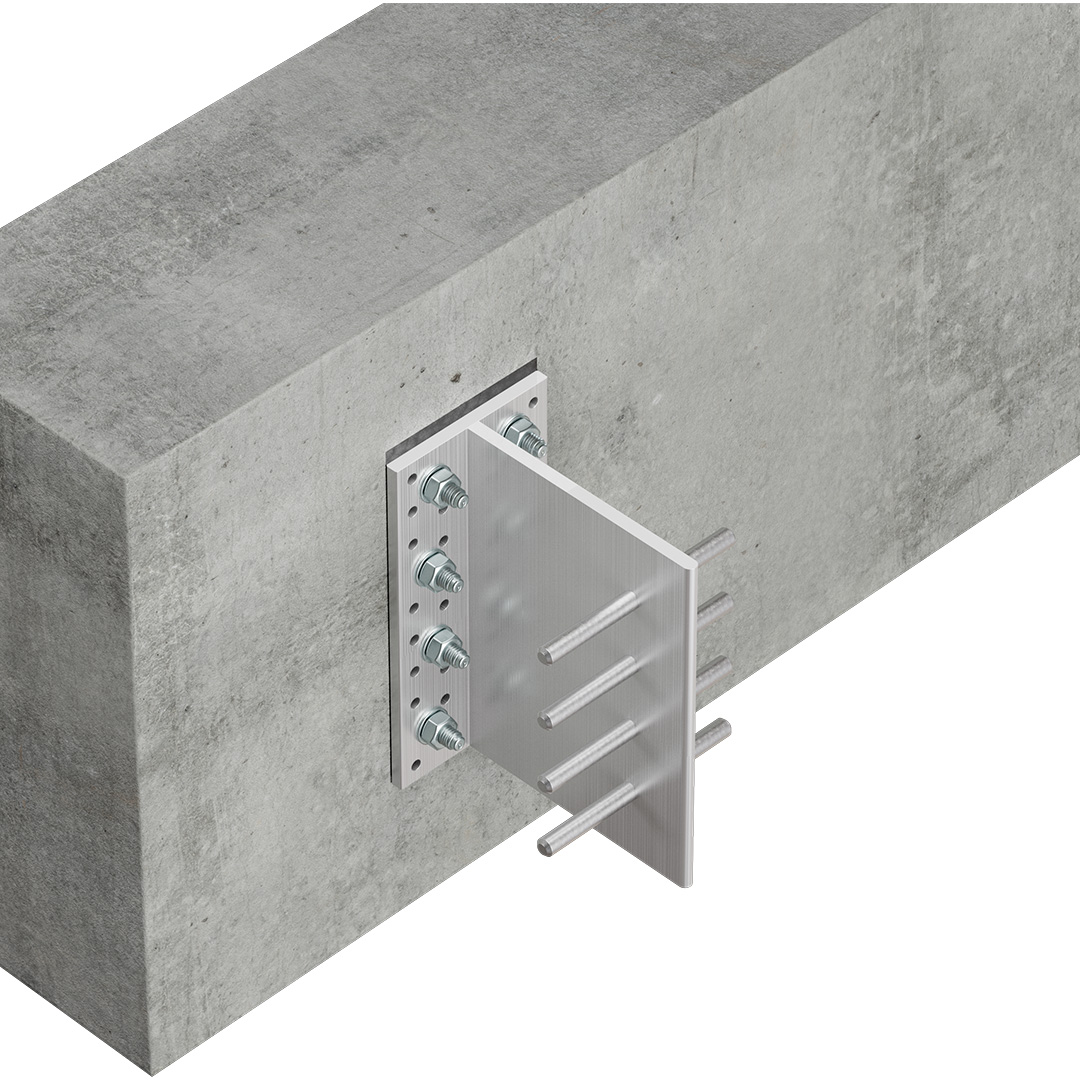

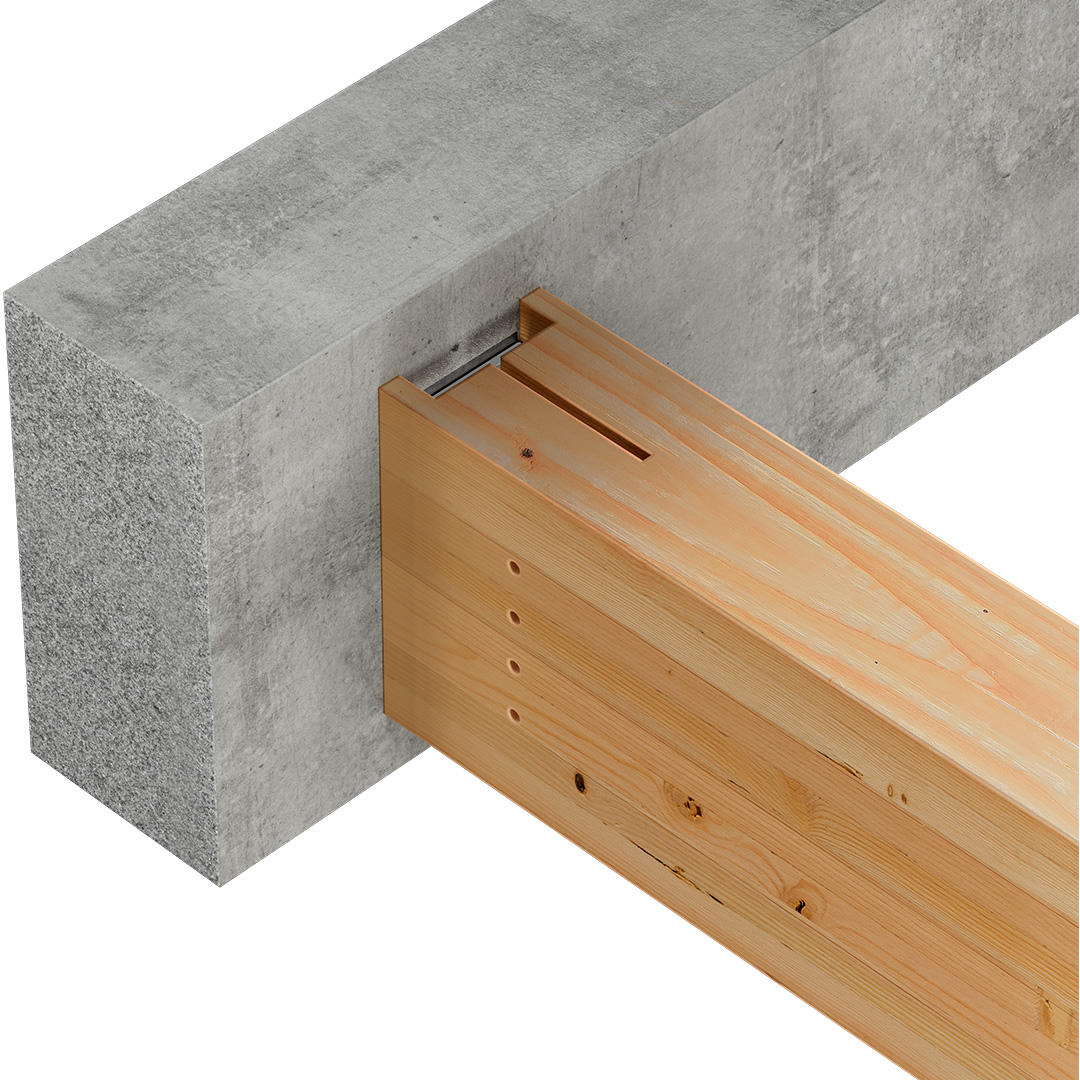

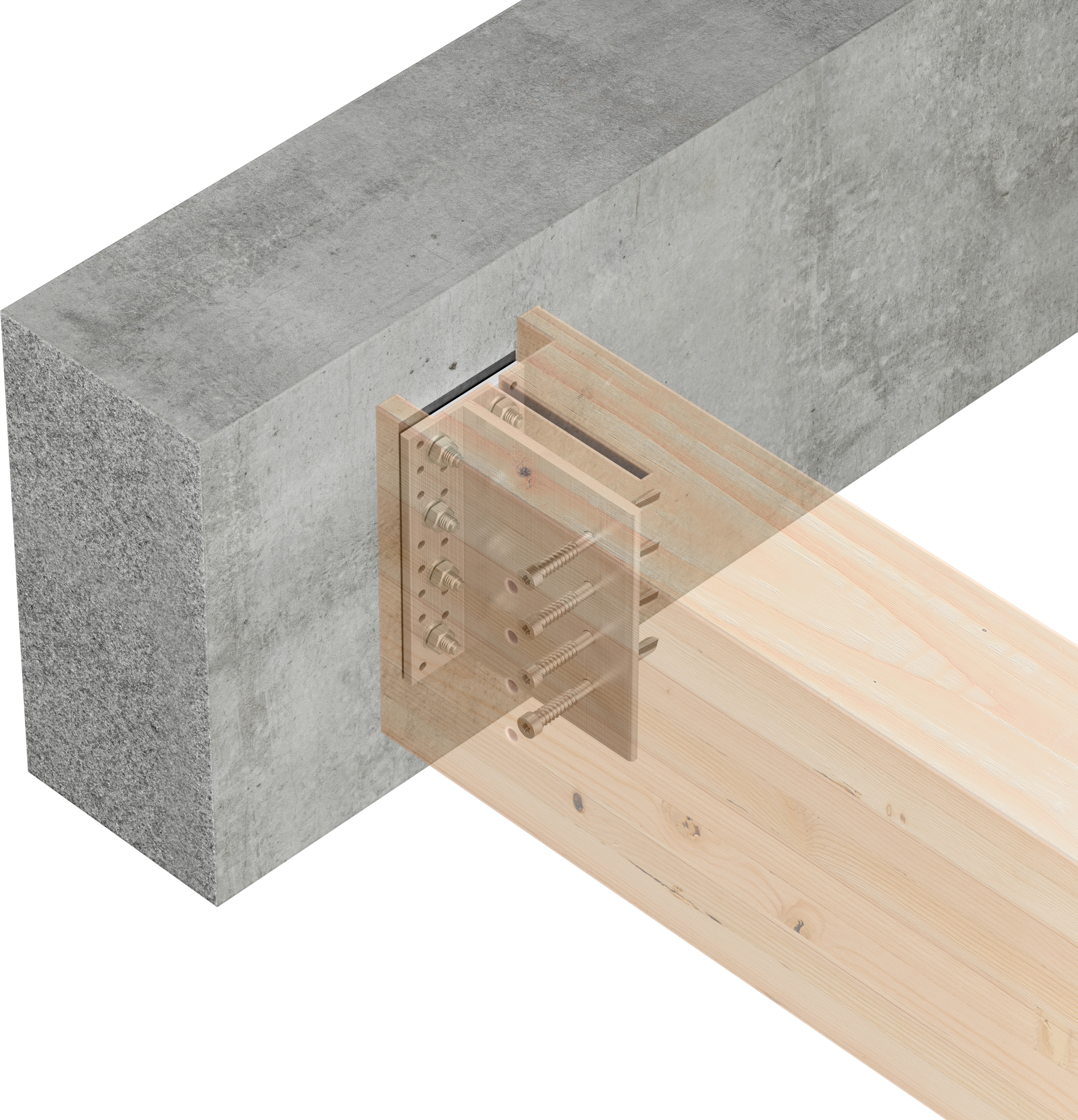

Mocowanie do betonu lub elementu murowego:
- Beton: FM 753 evo M8, FM 753 crack M8, AT-HP + LMAS M8
- Stal: Śruba M8
- Drewno: gwoździe systemowe CNA4,0xl, wkręty CSA5,0xl lub wkręty SSH Ø8
Montaż

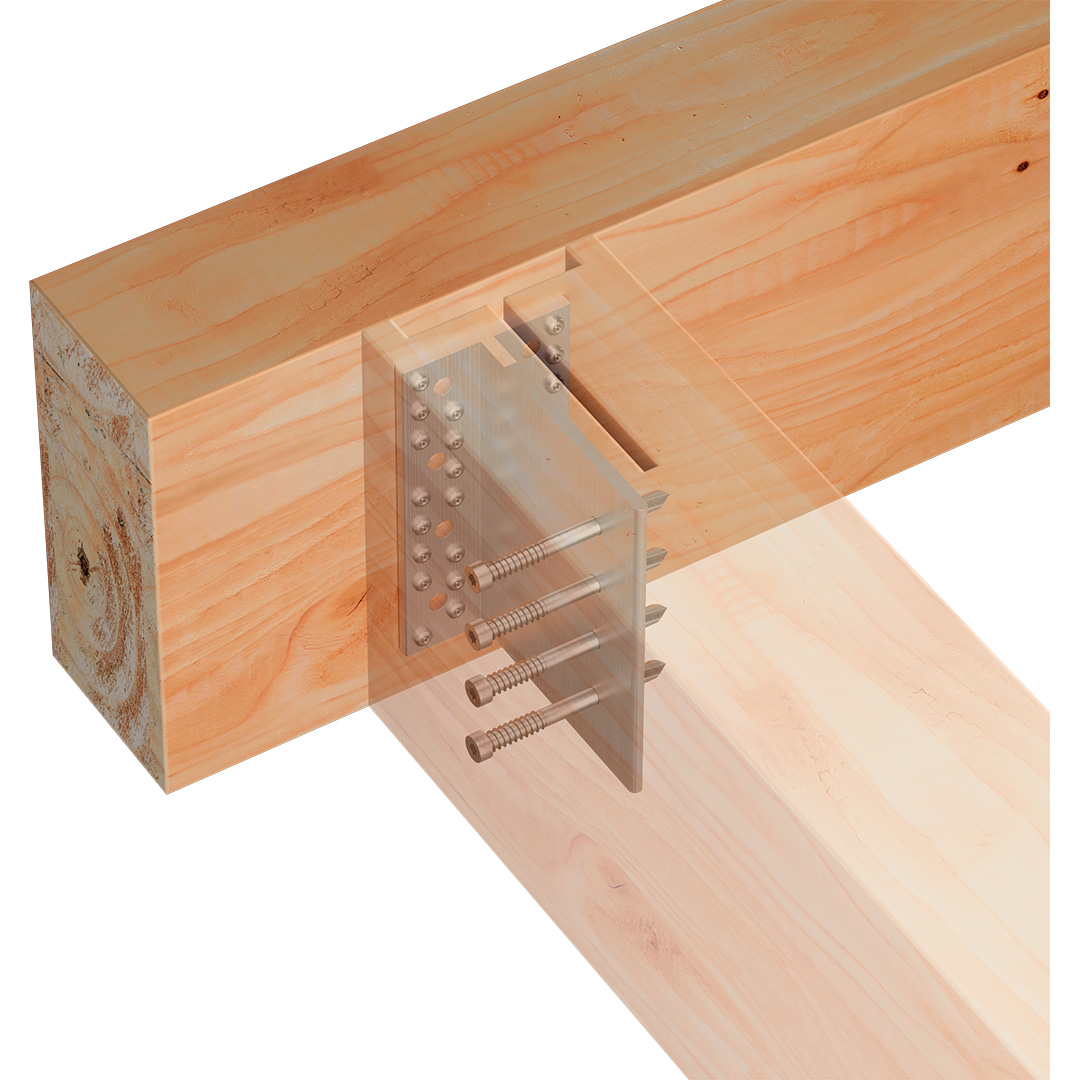

- Przymocować BTCALU za pomocą gwoździ CNA Ø4,0 x 50 mm, wkrętów CSA5,0x40, lub wkrętów SSH8 do elementu drewnianego lub kotew opaskowych typu FM 753 evo do betonu.
- Wykonać pionowe nacięcie o grubości 9 mm i głębokości 129 mm wzdłuż osi belki drugorzędnej na całej jej wysokości w celu wprowadzenia profilu wieszaka,
- Umieścić belkę na wieszaku w ostatecznej wymaganej pozycji,
- Jeśli używane są sworzni gładkie STD, wywierć otwory o średnicy 12 mm w drewnie i profilu wieszaka. Przestrzegać zaleceń dotyczących wiercenia podanych na stronie internetowej BTCALU. Belkę można nawiercić wcześniej i użyć go jako szablonu do wywiercenia otworów na kołki w profilu wieszaka,
- Włożyć sworznie w otwory, aby zakończyć montaż.
Sworznie gładkie STD:
Podczas montażu lub przy działaniu niewielkich obciążeń zaleca się stabilizację sworzni poprzez: zastosowanie kleju konstrukcyjnego lub użycie sworznia o długości mniejszej niż szerokość elementu drewnianego.
Sworznie samowiercące SDD:
W przypadku sworzni SDD, otwory w drewnie i aluminium są wykonywane bezpośrednio przez sworzeń podczas wkręcania. Sworzeń pozostaje stabilnie osadzony dzięki własnemu gwintowanemu profilowi.
