CSA-S

Systemowe wkręty do złączy ciesielskich (A4)

Wkręty CSA są systemowymi łącznikami przeznaczonymi do mocowania złączy do  drewna. Tworzą mocne i trwałe połączenie.

Karta techniczna
Oznaczenie CE
Oznaczenie CE
ETA
ETA
EPD
EPD
Środowisko agresywne
Środowisko agresywne
Stal nierdzewna A4
Stal nierdzewna A4
Klasa użytkowania 3
Klasa użytkowania 3
Fastener Designer
Fastener Designer

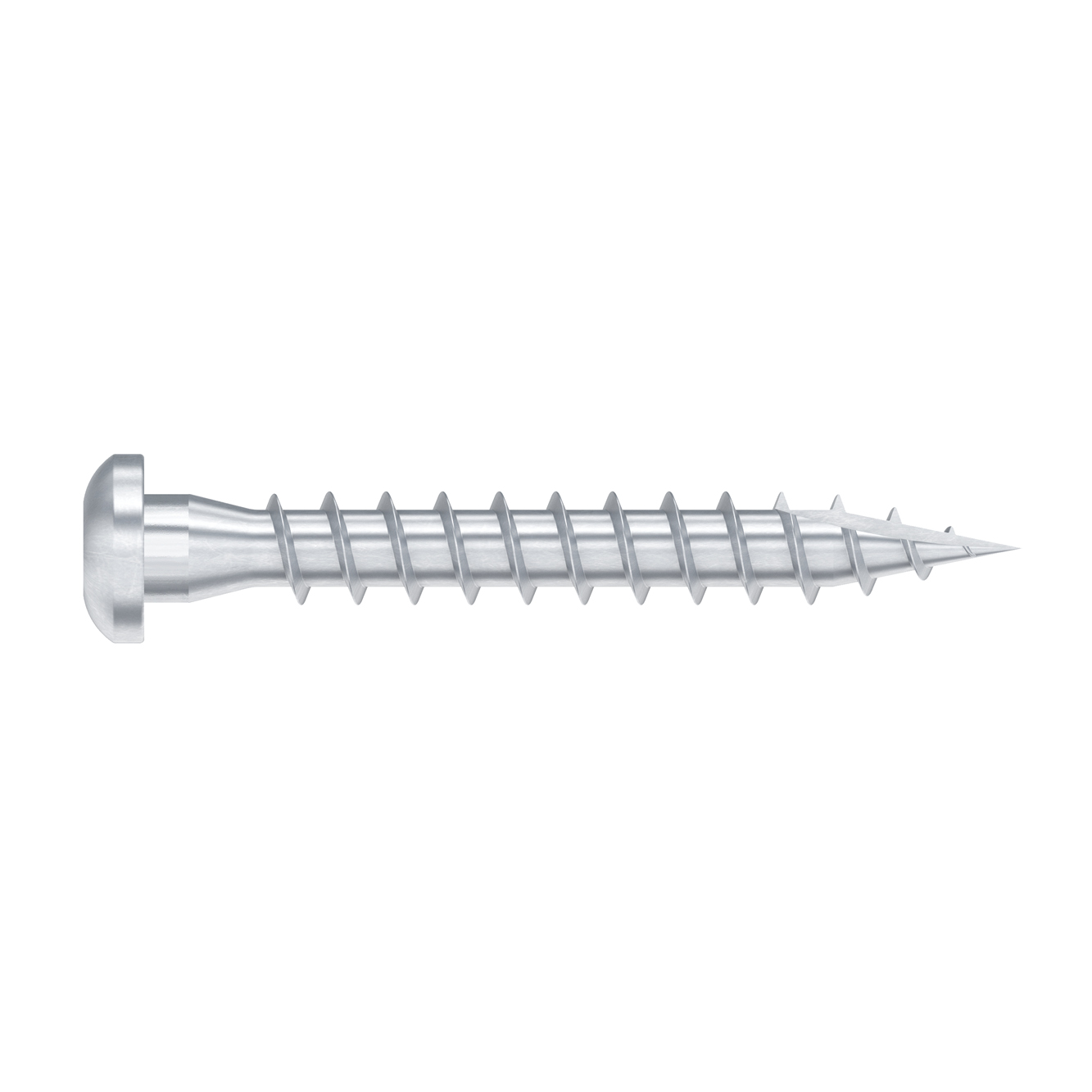

CSA-S Main Image.jpg

Szczegóły produktu

Obrazy

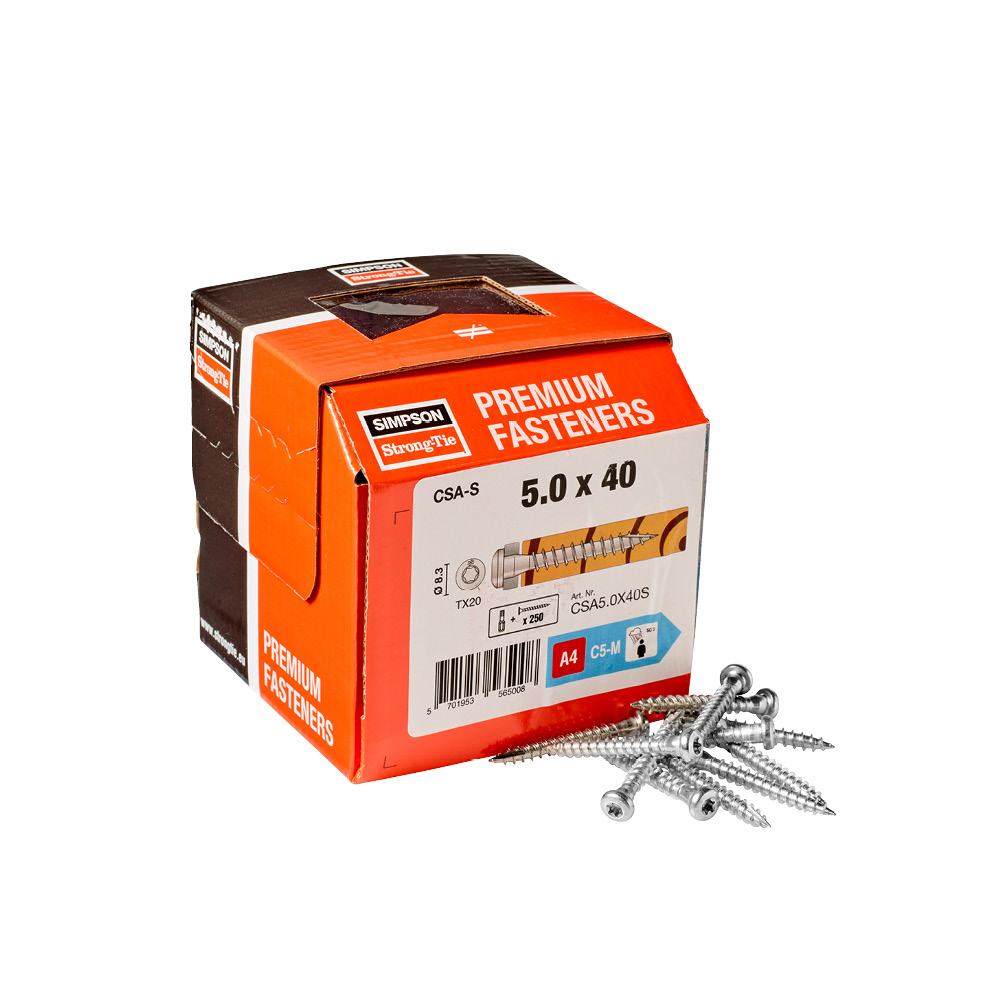

CSA-S Prod image.jpg
Connect timber battens.

Właściwości

Materiał

  • Stal nierdzewna 1.4401 według EN 10088 lub podobnej jakości
  • Stal nierdzewna (kwasoodporna) - A4

Zalety

  • Specjalny ostry gwint
  • Wkręcanie bez wstępne nawiercania
  • Stożkowe zakończenie spodu łba wkrętu zapewnia dopasowane do otworu.
  • Stabilne i trwałe połączenie wkręta ze złączem do drewna.
  • Prosty i szybki montaż

Zastosowanie

Obszar zastosować

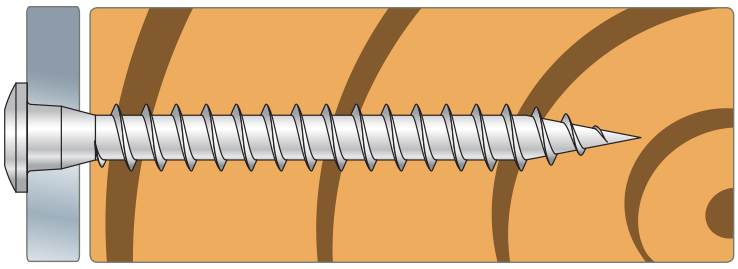

  • Do mocowania złączy ciesielskich wszędzie tam gdzie wykonawca preferuje wkręcanie zamiast wbijania, gdy zależy nam na  demontażu konstrukcji lub gdy konieczne jest uzyskanie większej nośności połączenia.

Dane techniczne

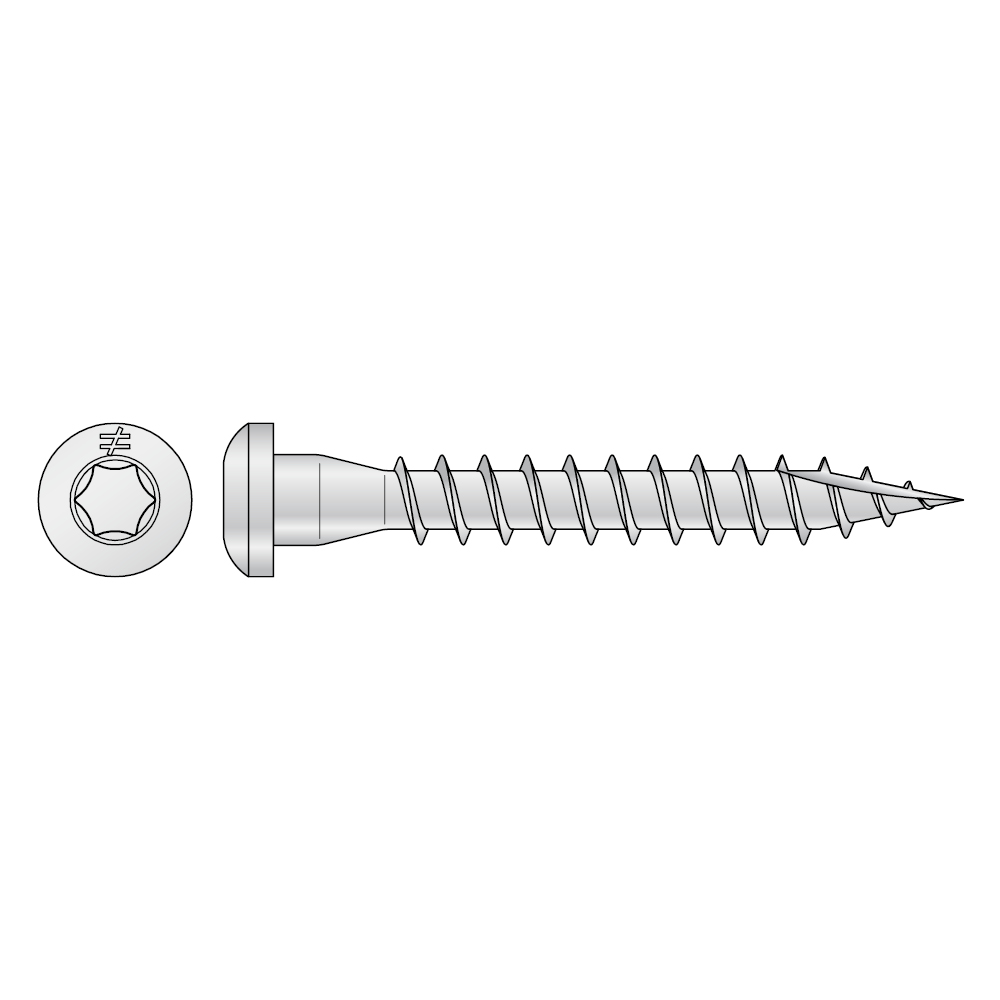

Wymiary

Wymiary

Wymiary
Wymiary
Numer referencyjnyWymiary łącznika
OtherWymiary złącza[mm]
Waga[kg]Długość[mm]lg[mm]d₁[mm]d[mm]dₕ[mm]
CSA5.0X25S0.00225193.154.858.3
CSA5.0X35S0.00435293.154.858.3
CSA5.0X40S0.00440343.154.858.3
  • Nośności podano dla grubości blachy 2 mm i drewna C24. Aby określić nośności dla innych grubości stali i / lub gatunków drewna, należy zapoznać się z ETA-04/0013

Nośności charakterystyczne

Numer referencyjnyScrew Loads
Nośności charakterystyczne[kN]
Rₗₐₜ.ₖ
CSA5.0X25S1.49
CSA5.0X35S1.99
CSA5.0X40S2.25
  • Nośności charakterystyczne - stosowane w drewnie C24, w przypadku innych materiałów patrz ETA-04/0013
  • **ax = wyrywanie
  • **lat = ścinanie

Aprobaty i Deklaracje

Europejska ocena techniczna (ETA)

eta040013-sst-cna-csa-r3-2019.pdf
Brak dostępnej historii

Environmental Product Declarations (EPD)

epd-certificate-sst-screws

Produkty powiązane

Biblioteka CAD i BIM

2D

CSA5.0X25S

CSA5.0X35S

CSA5.0X40S

3D

CSA5.0X25S

CSA5.0X35S

CSA5.0X40S
