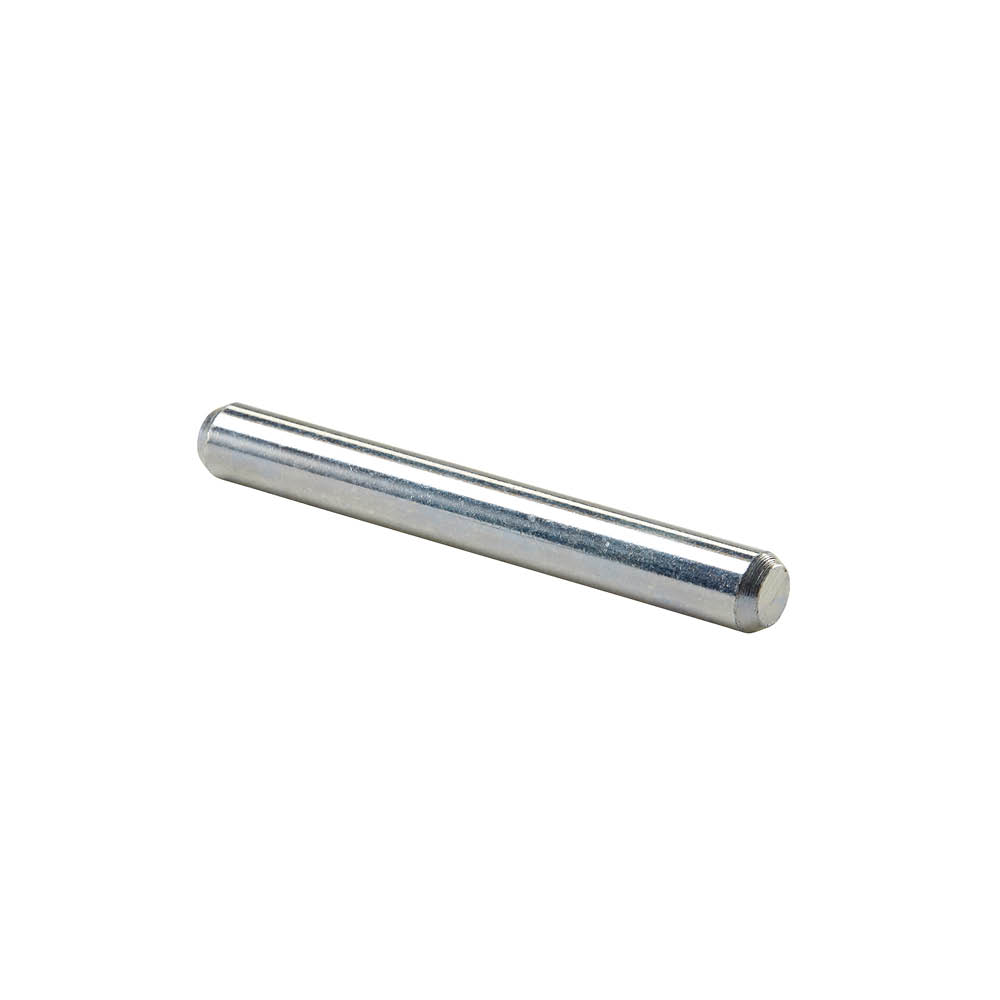

Sworznie stalowe - ocynk elektrolityczny

Sworznie stalowe do wieszaków belek (BTN, BT4, BTC, BTALU) lub podstaw słupa typu (PIG) czy innych, w których konieczne jest nacinanie belki i stworzenie połączenie ukrytego.

Karta techniczna

Oznaczenie CE

Klasa użytkowania 2

Ocynk elektrolityczny

Środowisko wewnętrzne

Szczegóły produktu

Obrazy

Fixation 2 broches

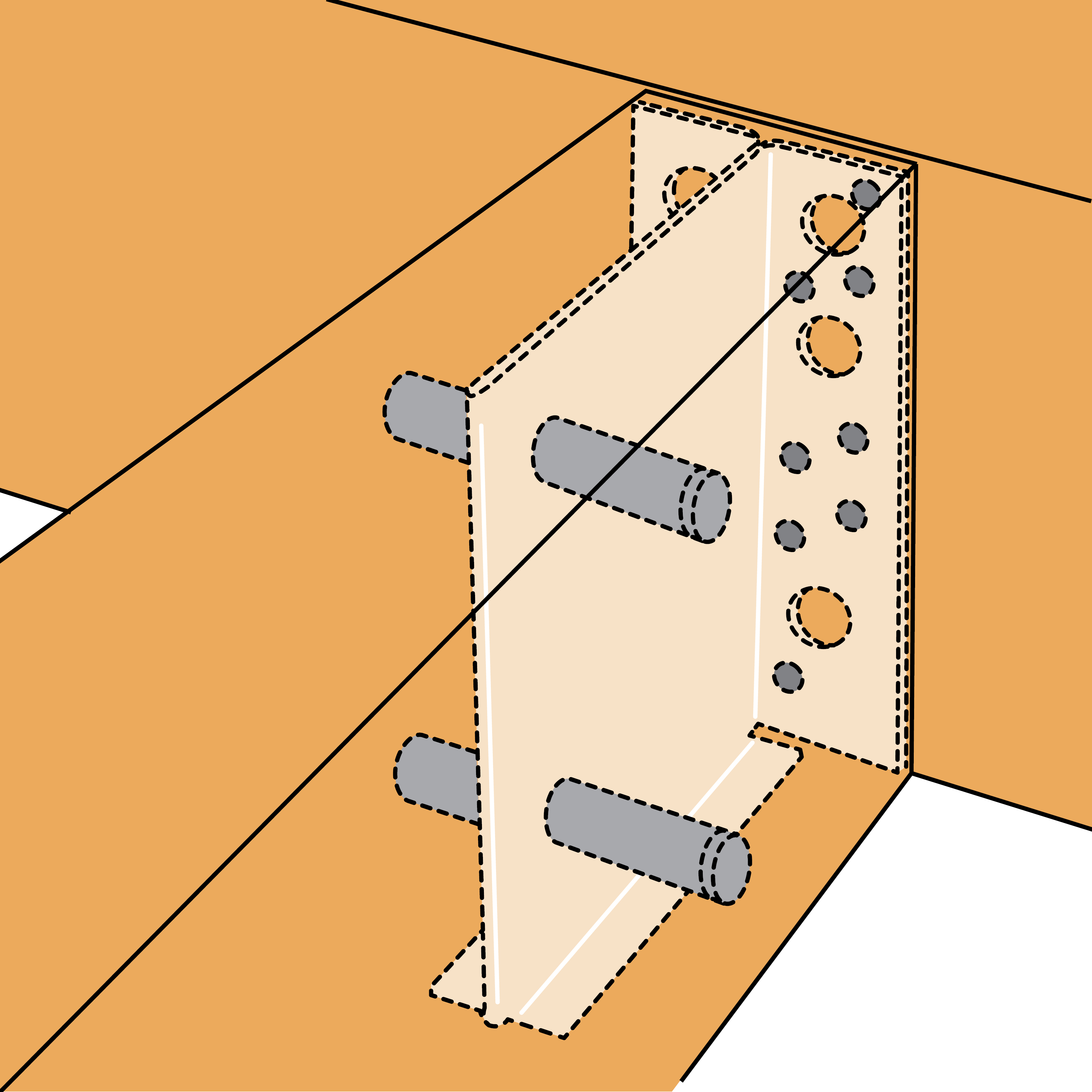

Joist connection

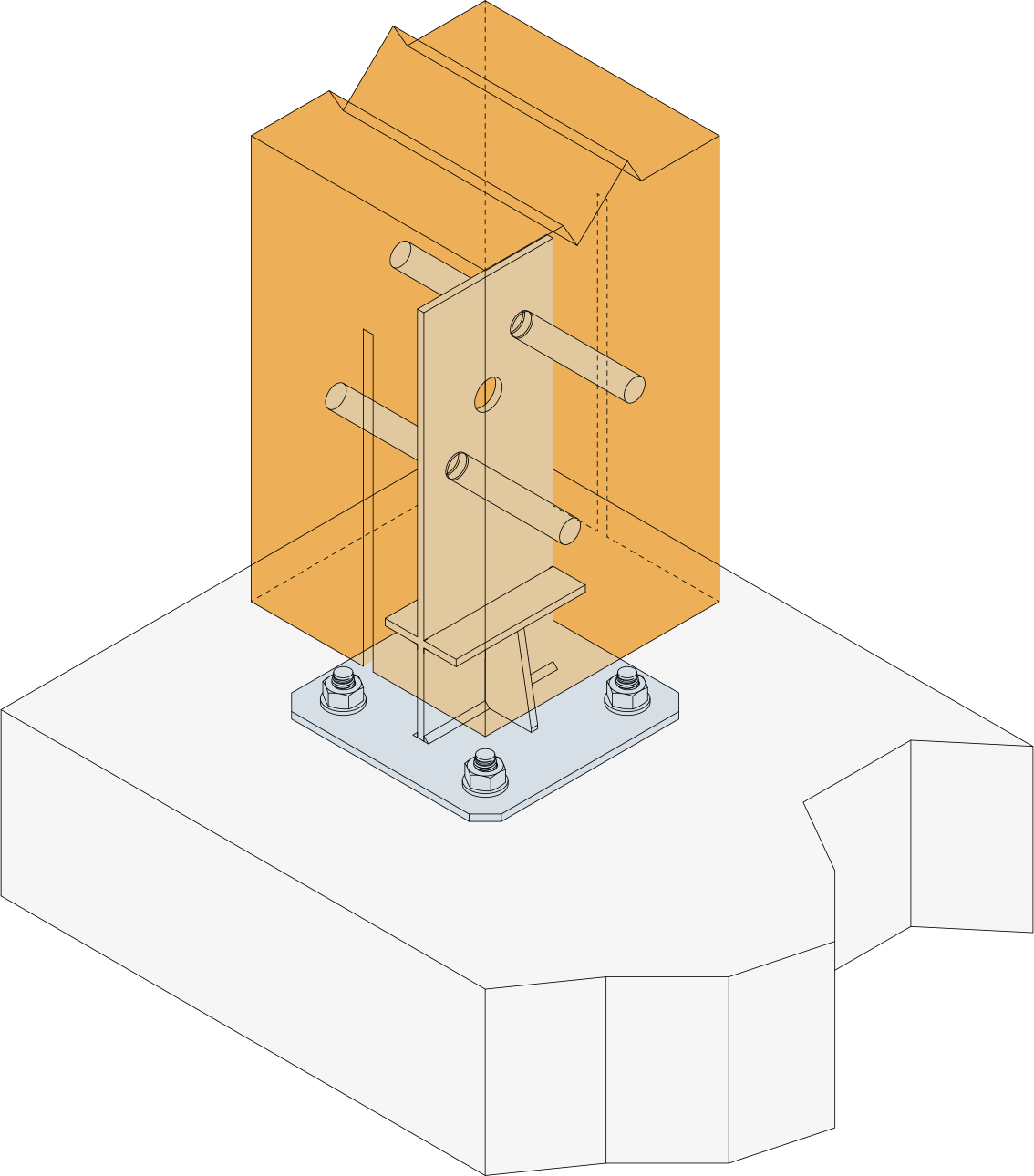

Fixing the postbase by sealing in the concrete. The horizontal plate must be at most 50 mm from the slab.

Właściwości

Materiał

Gatunek Stali:
S235JR
Ochrona antykorozyjna:
Stal ocynkowana Fe/Zn12/A

Zastosowanie

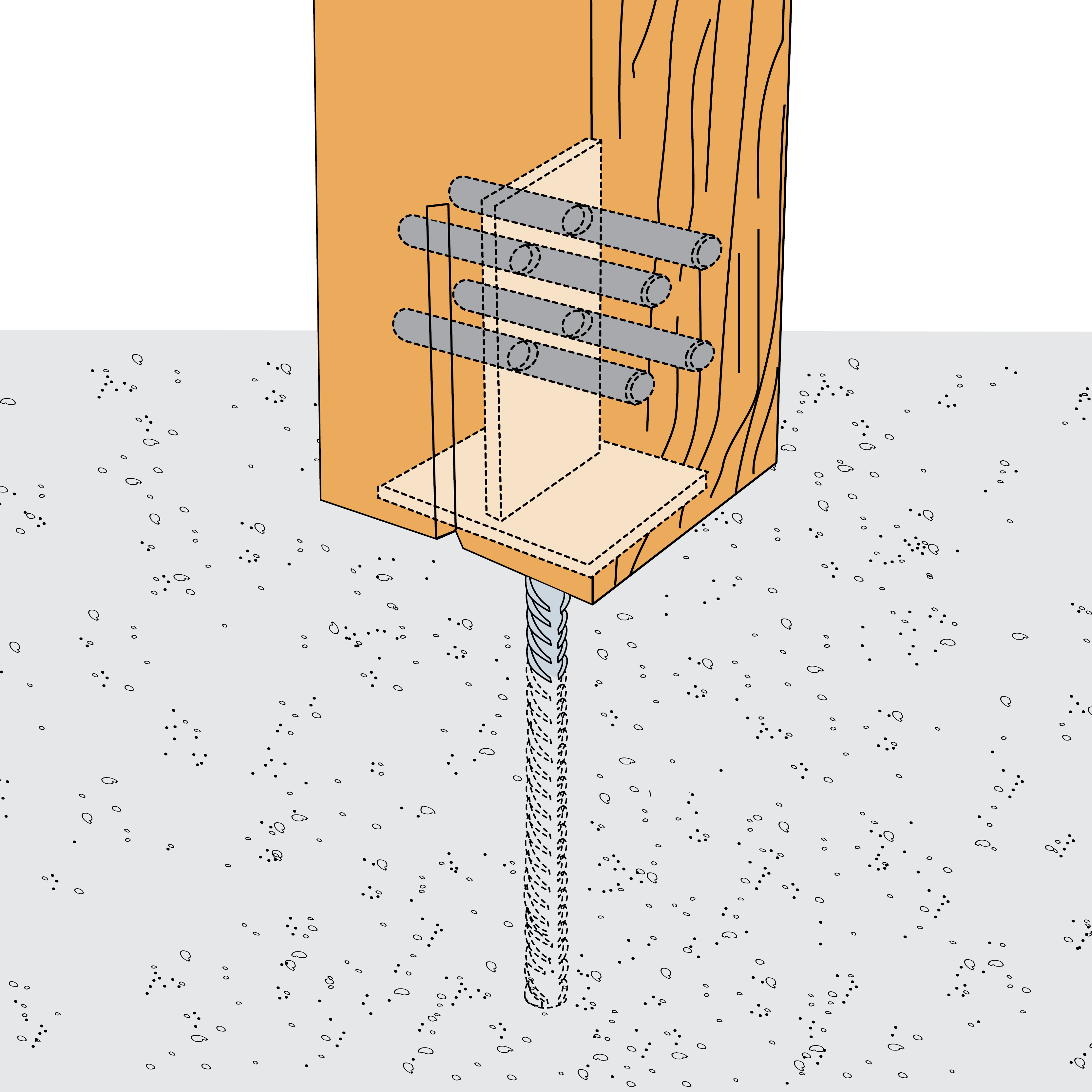

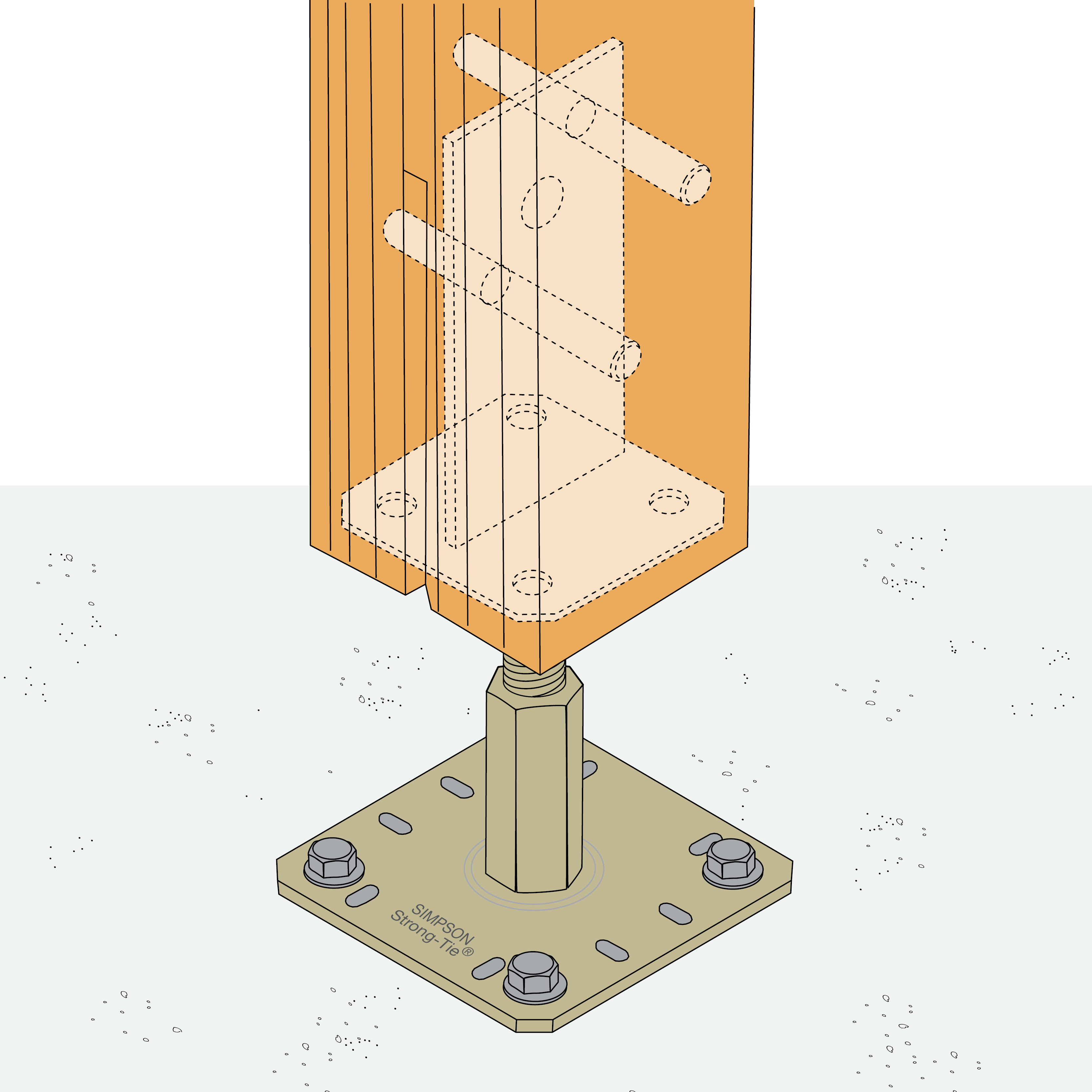

Sworznie stalowe stosuje się w połączeniach ukrytych gdzie konieczne jest zachowanie tradycyjnego połączenia na jaskółczy ogon. Przeznaczone do złączy:
BTN, BT4, BTC, BTALU, PIG, TUB, TUBS, PILG, PIS itp.

Dane techniczne

Wymiary

Wymiary złącza

Referencje	Wymiary [mm]		Produkty dedykowane
Referencje	d	l	Produkty dedykowane
STD8X60-B	8	60	TU12, PIG, PBH120G, PISB160G, PIBA
STD8X80-B	8	80	TU12, PIG, PBH120G, PISB160G, PIBA
STD8X100-B	8	100	TU12, PIG, PBH120G, PISB160G, PIBA
STD8X115-B	8	115	TU12, PIG, PBH120G, PISB160G, PIBA
STD8X120-B	8	120	TU12, PIG, PBH120G, PISB160G, PIBA
STD8X140-B	8	140	TU12, PIG, PBH120G, PISB160G, PIBA
STD8X160-B	8	160	TU12, PIG, PBH120G, PISB160G, PIBA
STD8X180-B	8	180	TU12, PIG, PBH120G, PISB160G, PIBA
STD8X200-B	8	200	TU12, PIG, PBH120G, PISB160G, PIBA
STD10X60-B	10	60	CBH
STD10X80-B	10	80	CBH
STD10X100-B	10	100	CBH
STD10X120-B	10	120	CBH
STD10X140-B	10	140	CBH
STD12X60-B	12	60	TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG
STD12X80-B	12	80	TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG
STD12X100-B	12	100	TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG
STD12X115-B	12	115	TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG
STD12X120-B	12	120	TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG
STD12X140-B	12	140	TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG
STD12X160-B	12	160	TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG
STD12X180-B	12	180	TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG
STD12X200-B	12	200	TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG
STD16X120-B	16	120	PPS, PPSDT & PPSR
STD16X140-B	16	140	PPS, PPSDT & PPSR
STD16X150-B	16	150	PPS, PPSDT & PPSR
STD16x160-B	16	160	PPS, PPSDT & PPSR
STD16X180-B	16	180	PPS, PPSDT & PPSR
STD16X200-B	16	200	PPS, PPSDT & PPSR
STD16X250-B	16	250	PPS, PPSDT & PPSR
STD12X110-B	12	110	TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG
STD12X130-B	12	130	TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG
STD12x65-B	-	-	-
STD8x70-B	-	-	-

Długość sworznia jest równa szerokości belki lub słupa.

Właściwości charakterystyczne produktu

Referencje	Właściwości charakterystyczne
Referencje	charakterystyczny moment uplastycznienia [M_y.k] [Nm]
STD8X60-B	22.7
STD8X80-B	22.7
STD8X100-B	22.7
STD8X115-B	22.7
STD8X120-B	22.7
STD8X140-B	22.7
STD8X160-B	22.7
STD8X180-B	22.7
STD8X200-B	22.7
STD10X60-B	40.6
STD10X80-B	40.6
STD10X100-B	40.6
STD10X120-B	40.6
STD10X140-B	40.6
STD12X60-B	65.2
STD12X80-B	65.2
STD12X100-B	65.2
STD12X115-B	65.2
STD12X120-B	65.2
STD12X140-B	65.2
STD12X160-B	65.2
STD12X180-B	65.2
STD12X200-B	65.2
STD16X120-B	137.8
STD16X140-B	137.8
STD16X150-B	137.8
STD16x160-B	137.8
STD16X180-B	137.8
STD16X200-B	137.8
STD16X250-B	137.8
STD12X110-B	65.2
STD12X130-B	65.2
STD12x65-B	-
STD8x70-B	-

Array

Instalacja

Montaż

Dla właściwego i szybkiego montażu zalecane jest wcześniejsze przygotowanie połączenia przy użyciu odpowiednich narzędzi ułatwiających fachowe montowanie
i wiercenie.

Otwór jest wstępnie wywiercony średnicą równą średnicy nominalnej.
Fazowanie w sworzniu pozwala na jego łatwiejsze osadzanie.
Sworznie zwiększają nośność naszych złączy.
Poczas montażu postępować zgodnie z zaleceniami instalacyjnymi podanymi w ETA-07/0245 (wieszaki belki) i ETA-07/0285 (podstawy słupa).
