ACW

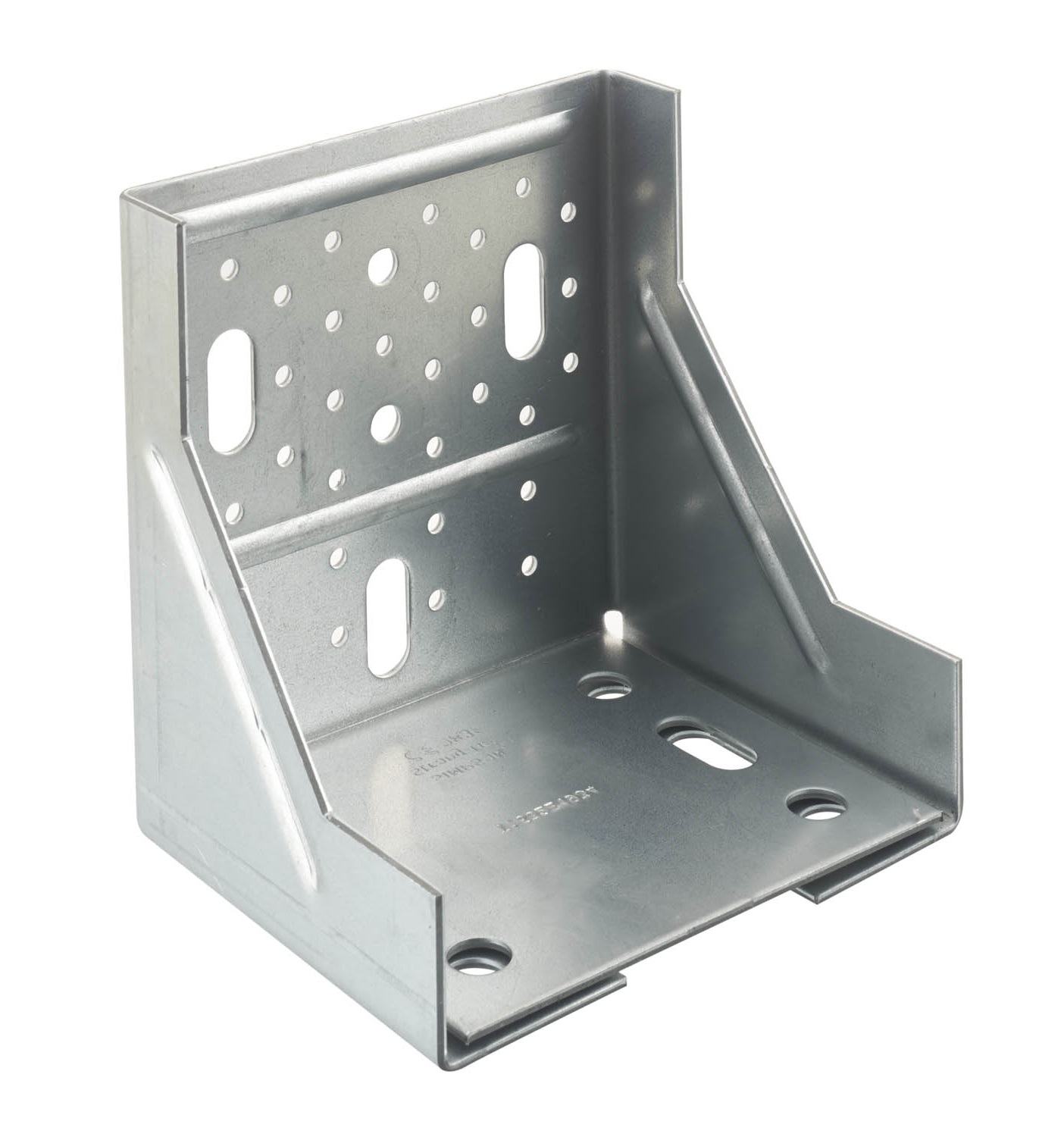

Kątownik konsolowy
Kątownik konsolowy ACW do połączenia drewnianych elementów wypełniających do nośnej betonowej konstrukcji wsporczej. Umożliwia wszechstronne stosowanie zarówno od czoła elementu fasadowego jak również od spodu. Jego nieduże rozmiary pozwalają na łatwe ukrycie złącza w warstwach ściennych lub stropowych.
Oznaczenie CE
ETA
EPD
Stal ocynkowana ogniowo metodą Sendzimira
Klasa użytkowania 2
Środowisko wewnętrzne
Szczegóły produktu
Obrazy
.
.
.
Właściwości
Zastosowanie
Dane techniczne

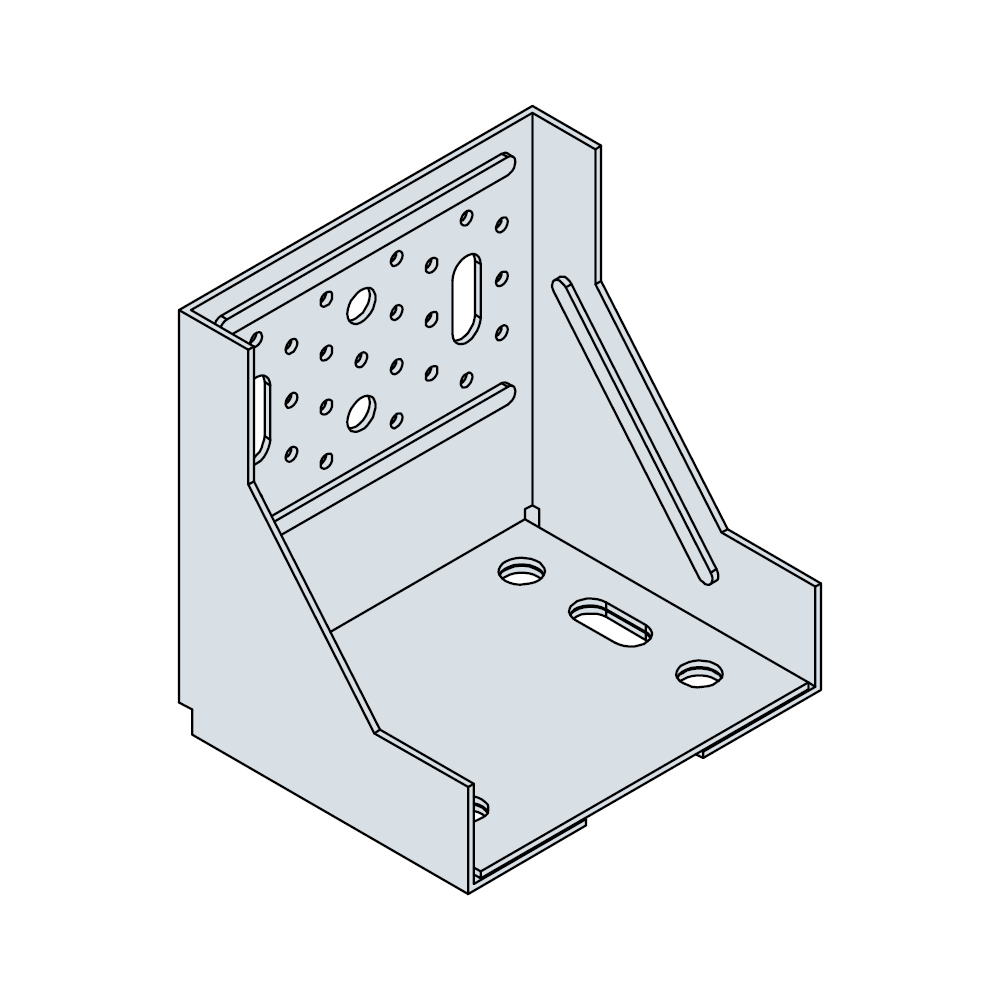

Wymiary złącza
Wymiary
| Numer referencyjny | Wymiary | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Other | Wymiary złącza[mm] | Otwory ramię A | Otwory ramię B | ||||||||
| Ilość w opk. | Waga[kg] | A[mm] | B[mm] | C[mm] | Grubość[mm] | Okrągłe | Obround | Okrągłe | Obround | ||
| Ø5[mm] | Śruby | Ø13x30 | Ø14[mm] | Ø13x30 | |||||||
| ACW155 | 6.0 | 1.3 | 154 | 123 | 150 | 2.5 | 33 | 2 | 3 | 4 | 2 |

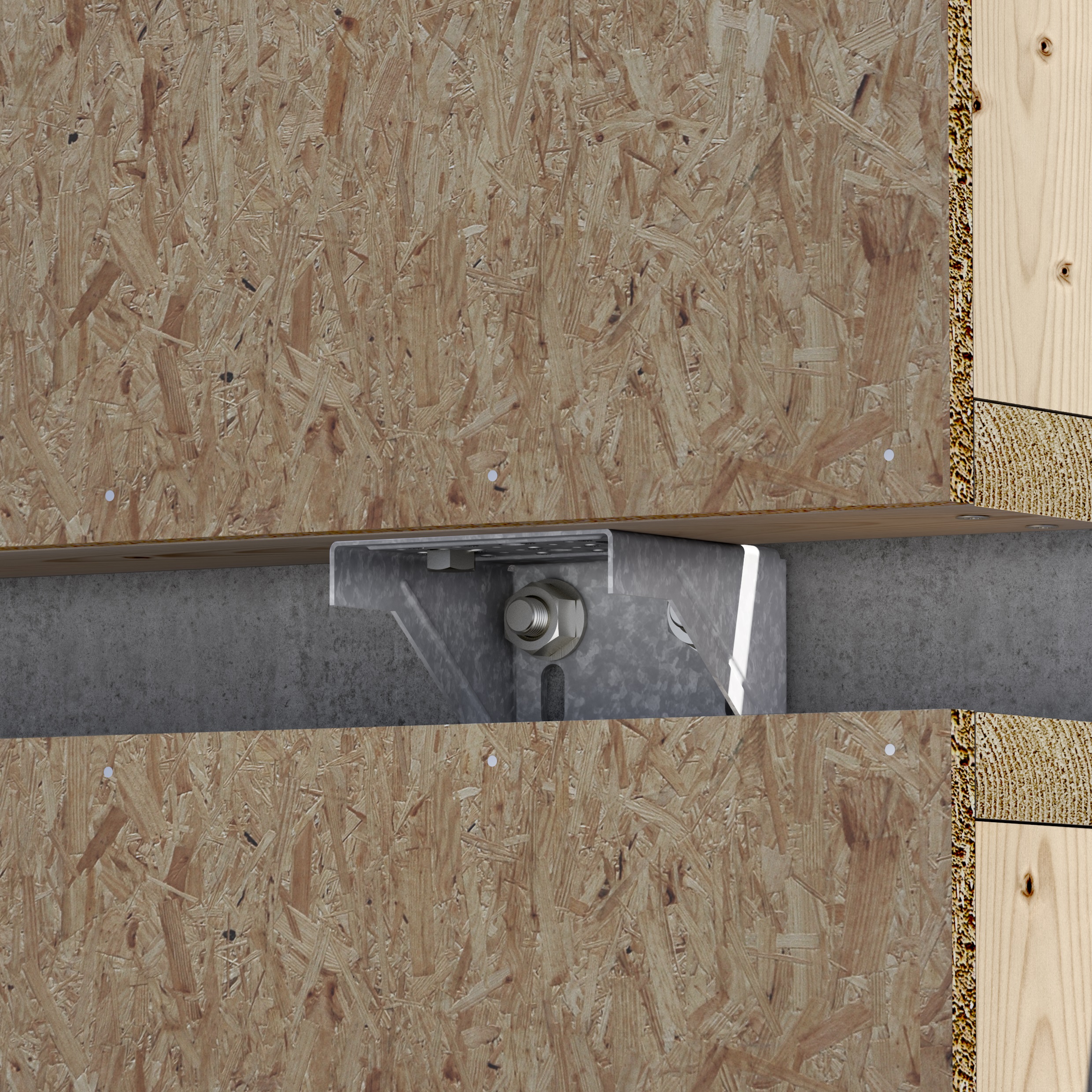

Połączenie belka / ściana betonowa
Wymiary
| Numer referencyjny | Angle bracket capacity | |||||||
|---|---|---|---|---|---|---|---|---|
| Nośności dla połączenia belka - beton | ||||||||
| Łączniki | Nośności charakterystyczne - drewno kl. C24[kN] | |||||||
| Ramię A | Ramię B | R₁,ₖ | R₂,ₖ=R₃,ₖ | R4,k | R5,k | |||
| szt. | Typ | szt. | Typ | CNA4.0x35 | CNA4.0x35 | CNA4.0x35 | CNA4.0x35 | |
| ACW155 | 13.0 | CNA4.0x35 | 2.0 | Ø12 | 16.3 | 15.3 | 21.1 | 5 |
Nośności podane w niniejszej tabeli są maksymalnymi nośnościami. Jeżeli kotwy nie są w stanie ich przenieść, należy je zredukować.
Nośności podane dla montażu "Na wierzchu stropu" zakłądają brak możliwości obrotu elementu.

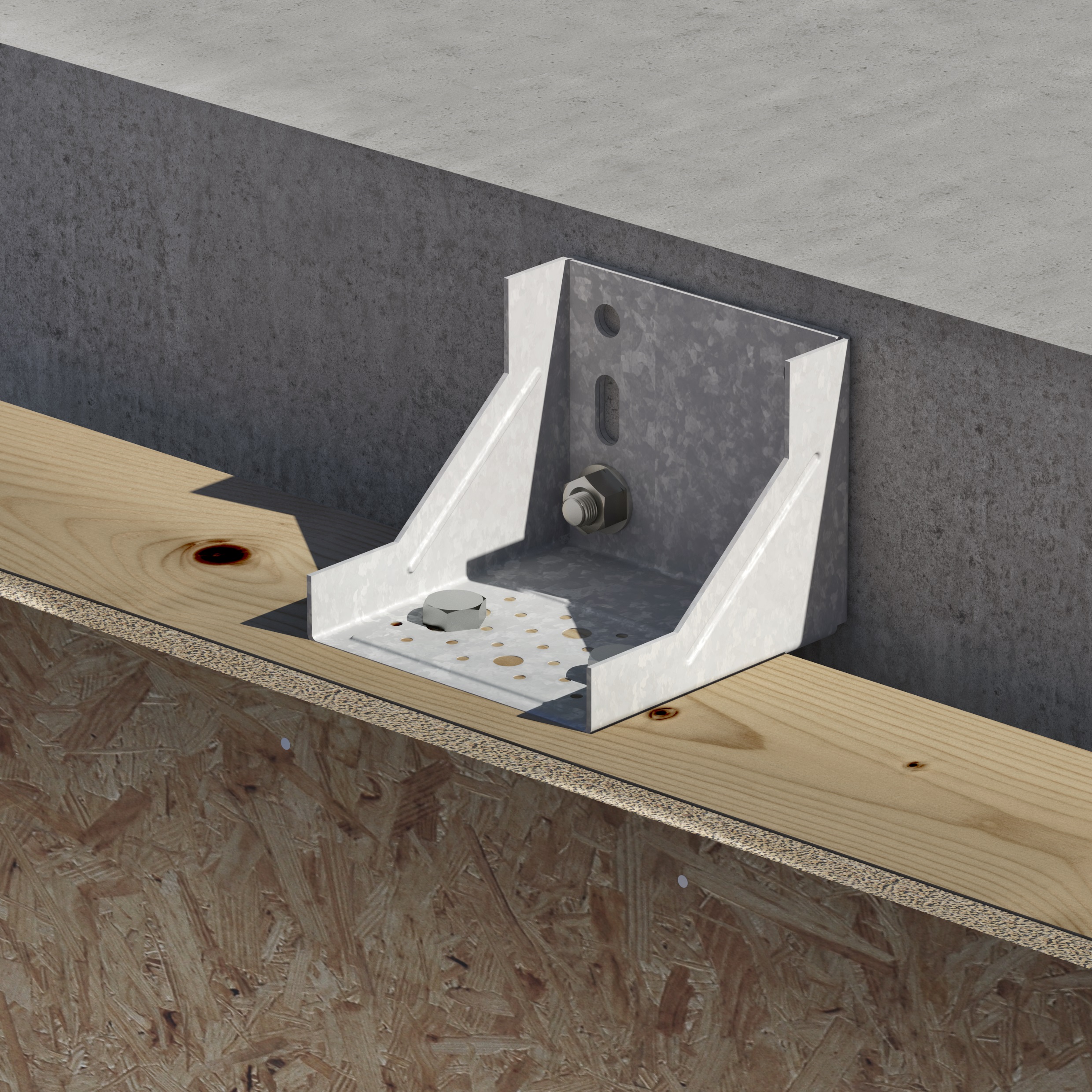

Połączenie belka / strop betonowy
Wymiary
| Numer referencyjny | Angle bracket capacity | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Nośności dla połączenia belka - beton | |||||||||
| Łączniki | Nośności charakterystyczne - drewno kl. C24[kN] | ||||||||
| Ramię A | Ramię B | R₁,ₖ | R₂,ₖ=R₃,ₖ | R4,k | R6,k | R5,k | |||
| szt. | Typ | szt. | Typ | CNA4.0x35 | CNA4.0x35 | CNA4.0x35 | CNA4.0x35 | CNA4.0x35 | |
| ACW155 | 13.0 | CNA4.0x35 | 2.0 | Ø12 | 8.8 | 8.9 | 6 | 21.2 | 11.4 |
Nośności podane w niniejszej tabeli są maksymalnymi nośnościami. Jeżeli kotwy nie są w stanie ich przenieść, należy je zredukować.
Nośności podane dla montażu "Na wierzchu stropu" zakłądają brak możliwości obrotu elementu.

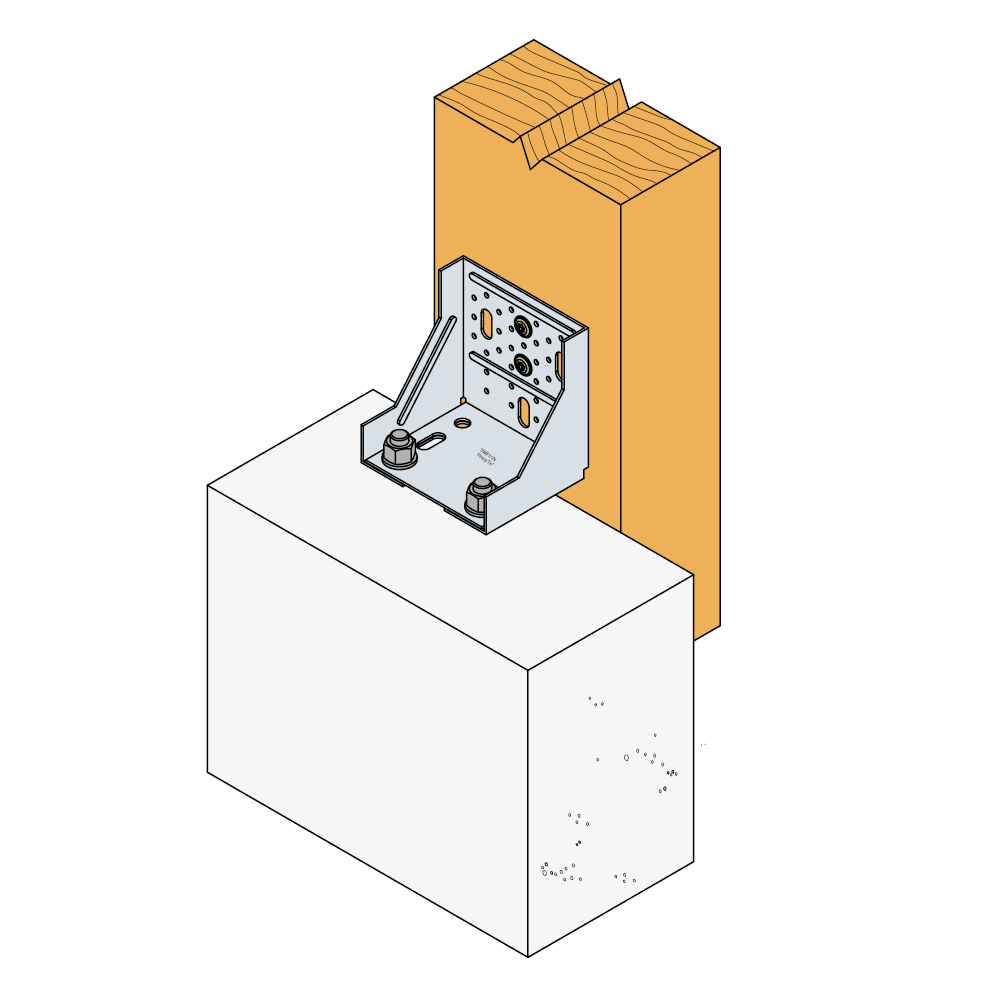

Instalacja

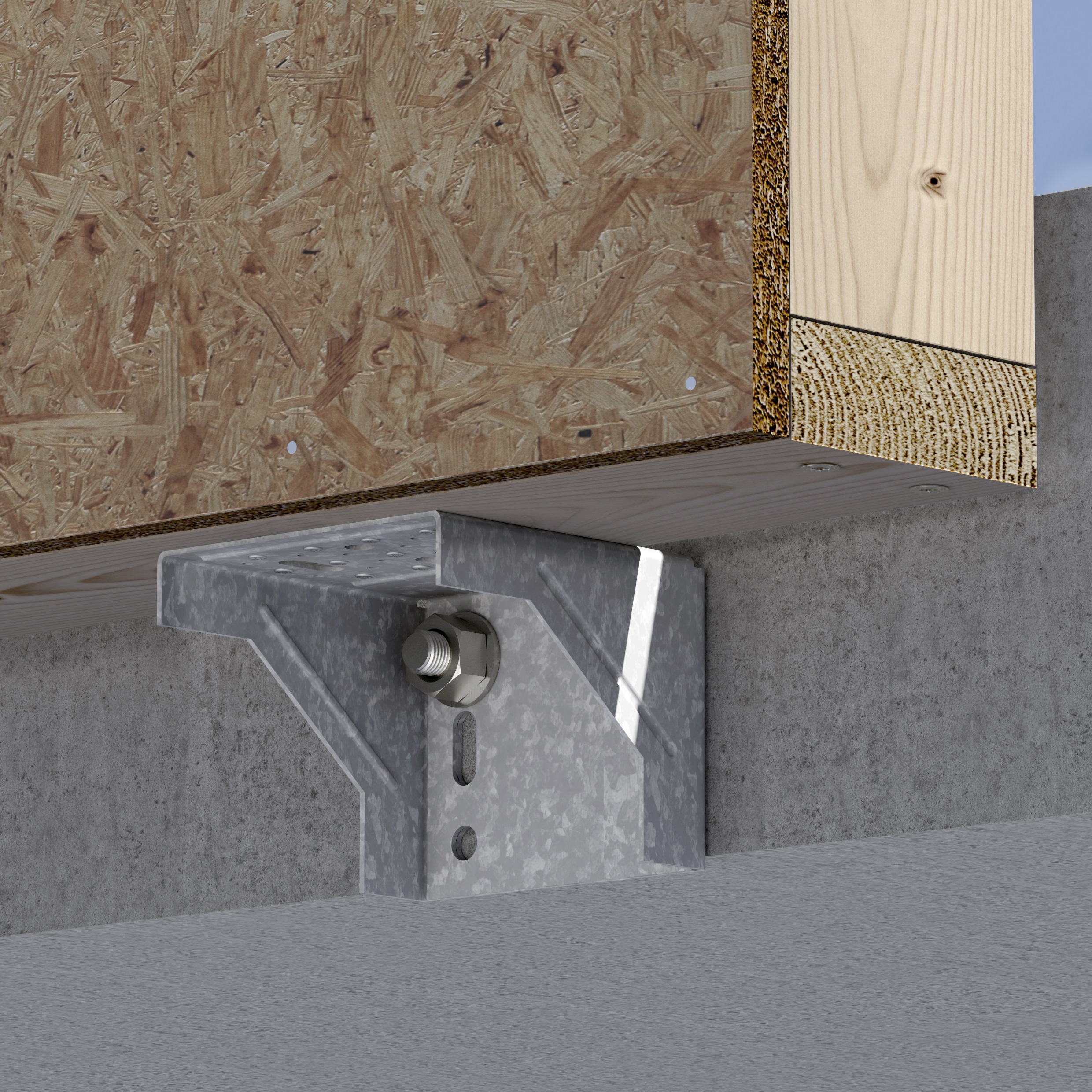

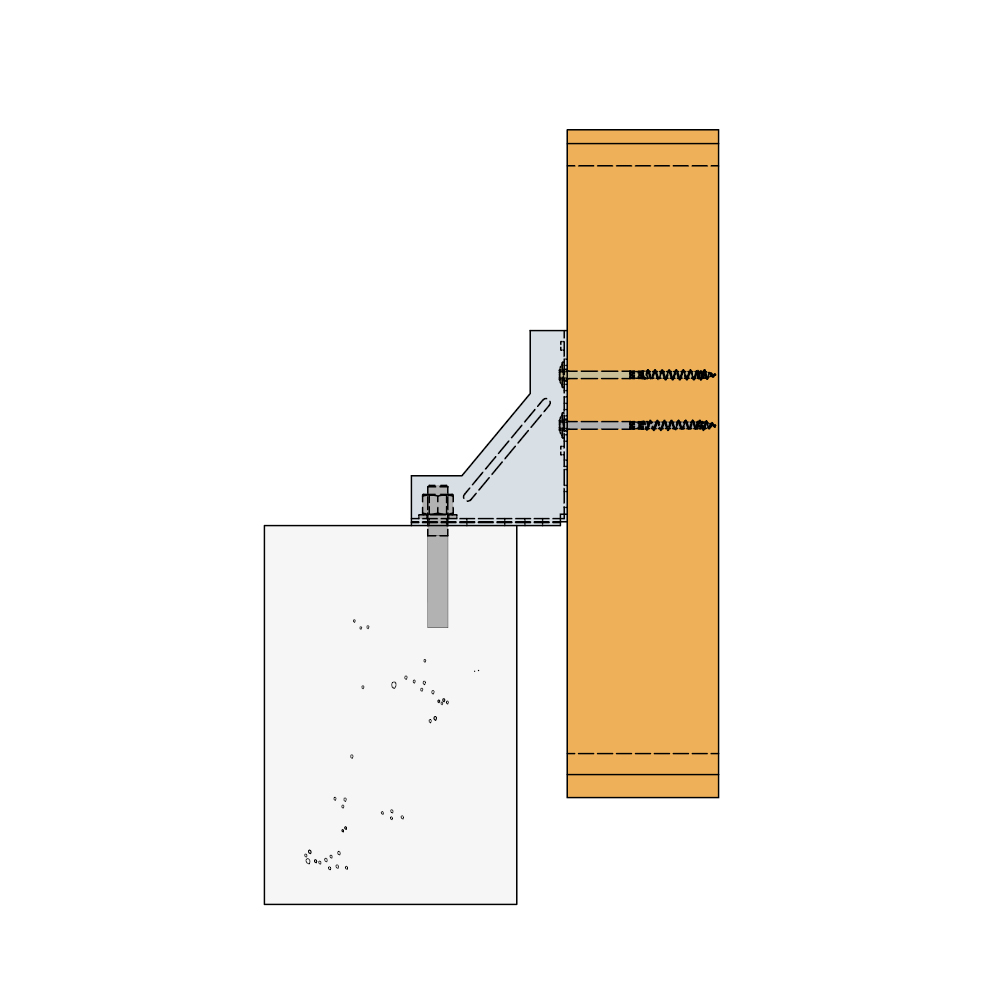

Montaż

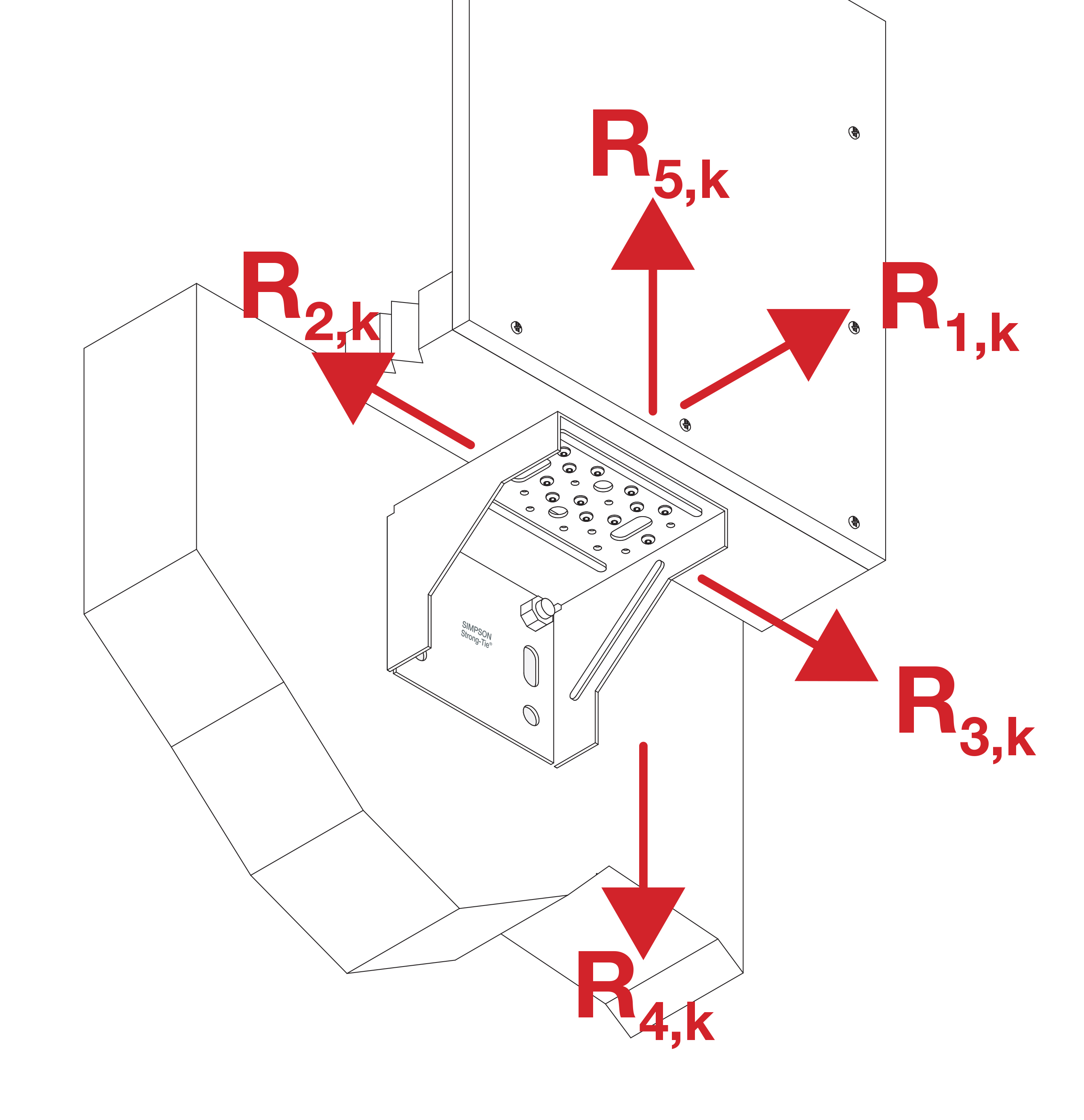

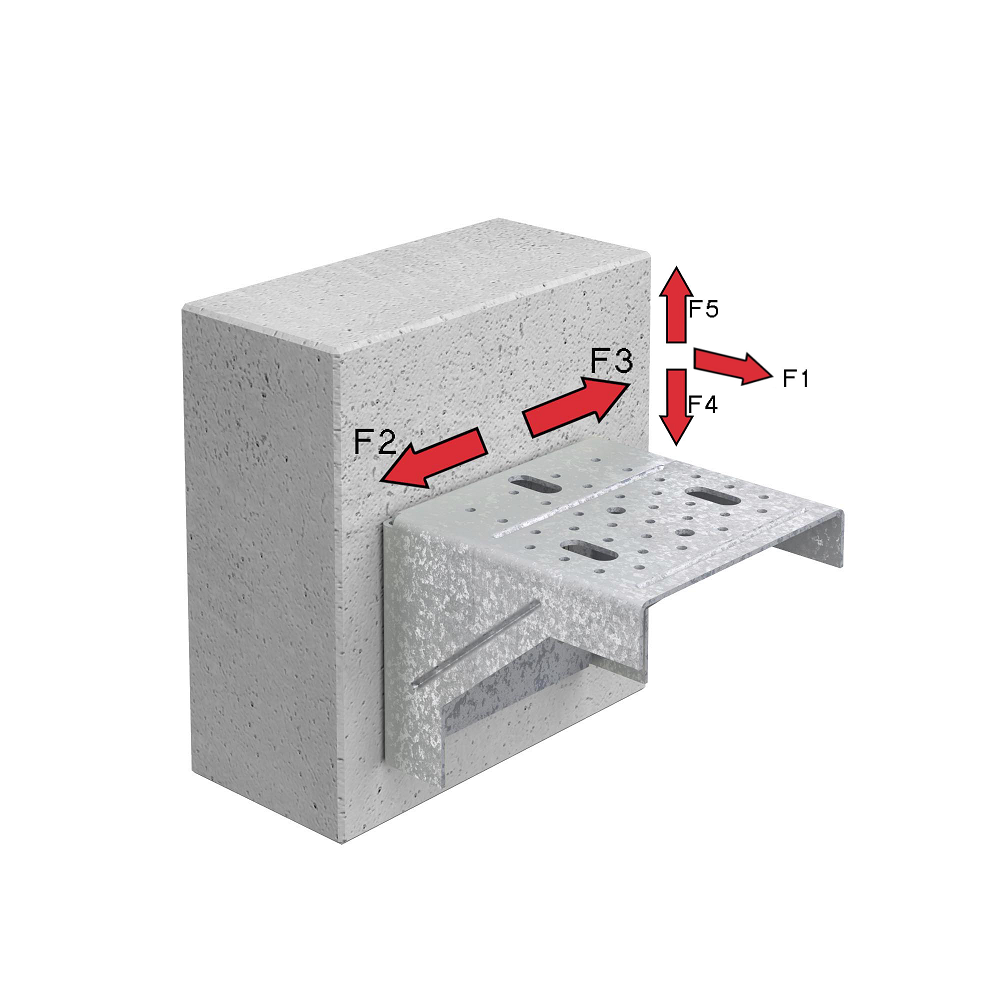

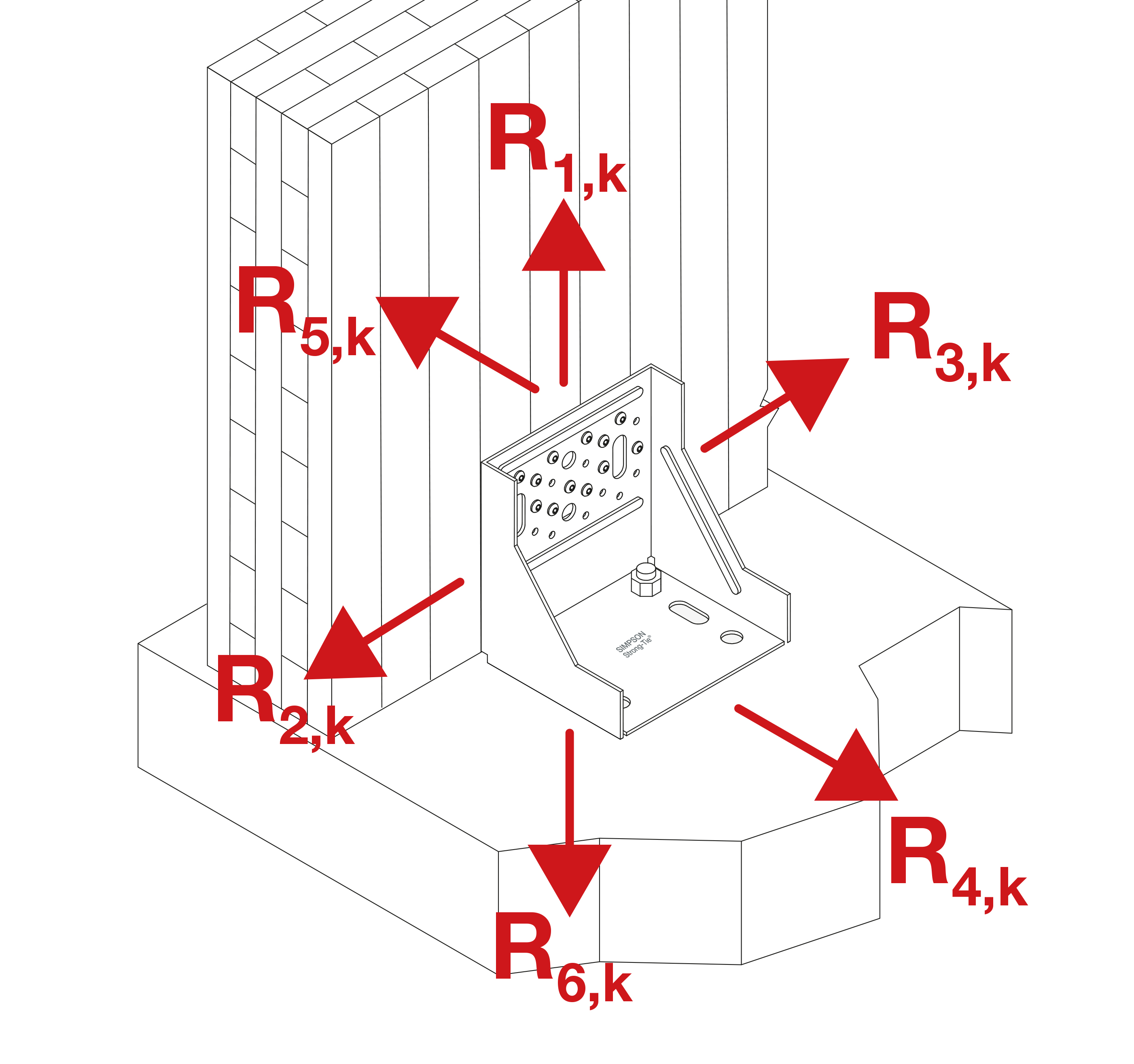

Kierunek obciążenia

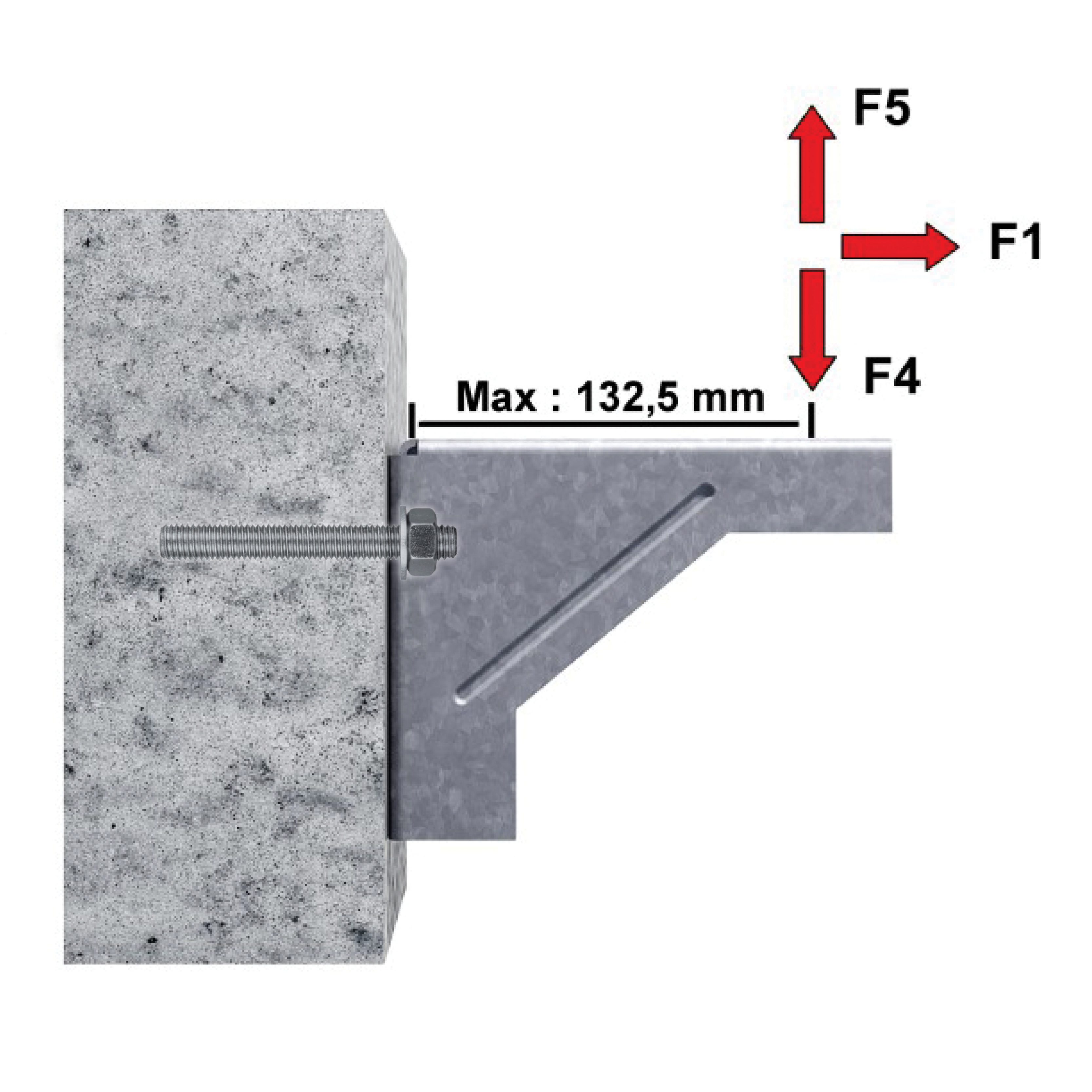

Kierunek obciążenia

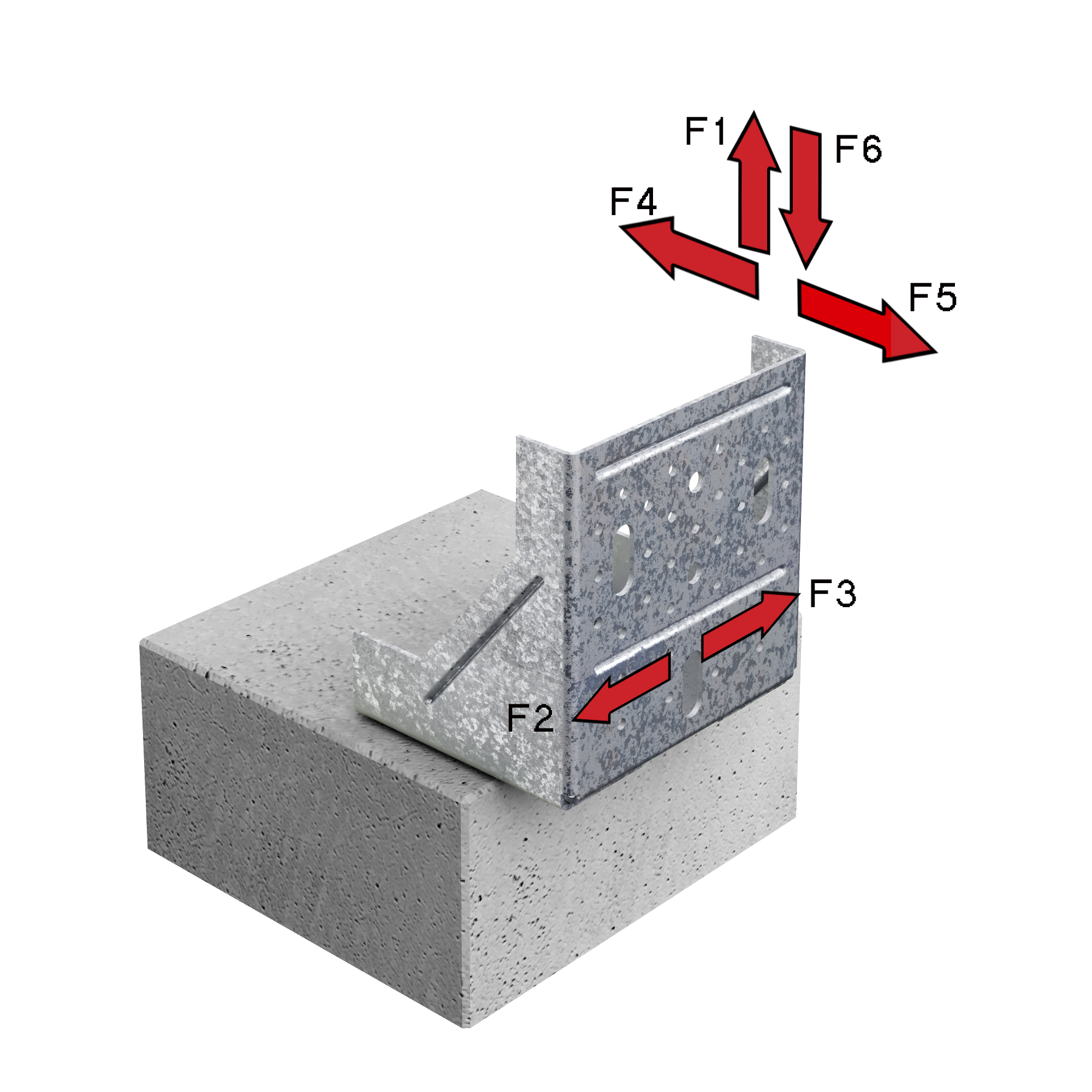

Kierunek obciążenia

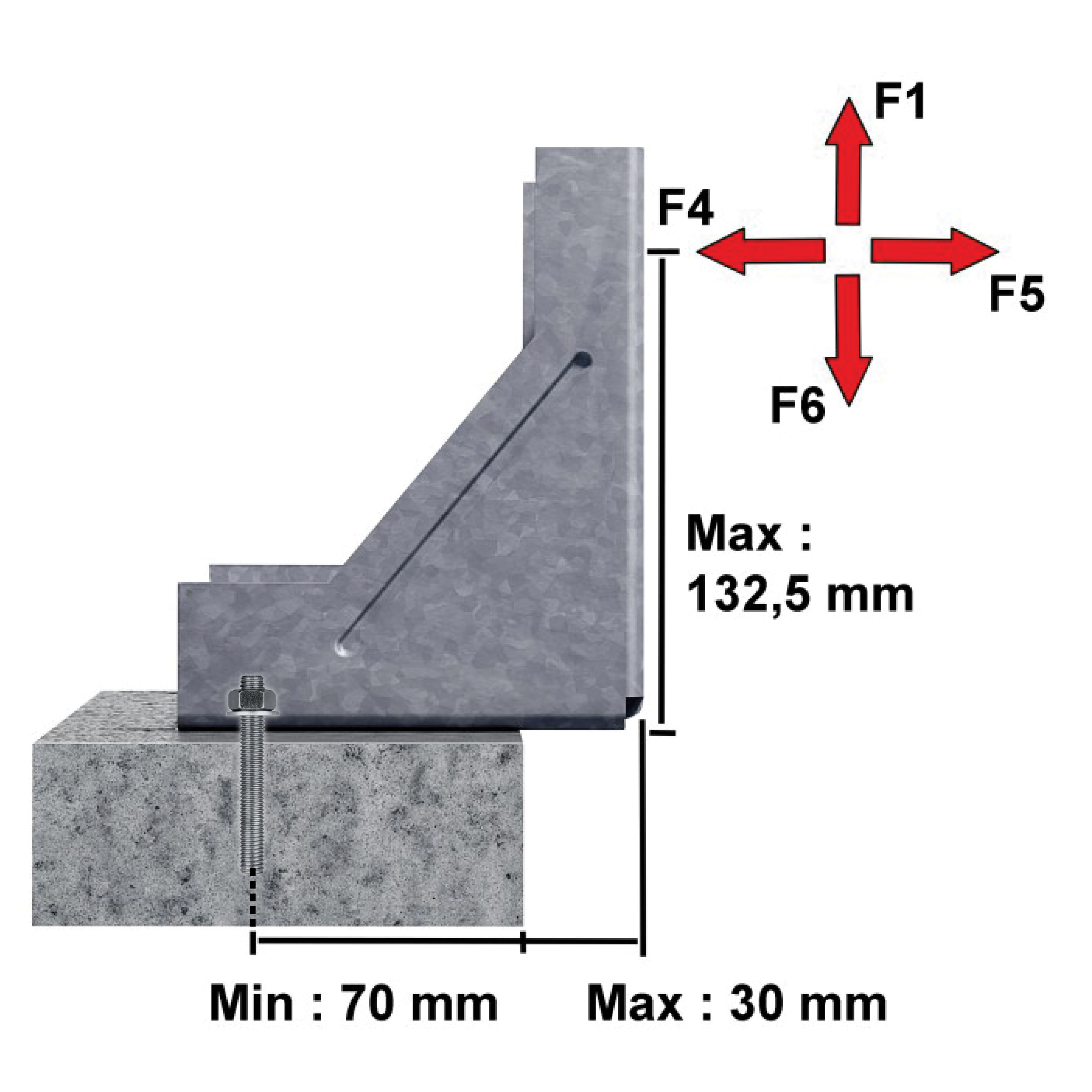

Kierunek obciążenia
.
.
.
Biblioteka CAD i BIM
2D
3D
3D Uproszczone
Układ gwoździowania
ACW155
-
-
-
-
-
-
-
-
-
-
-
-
