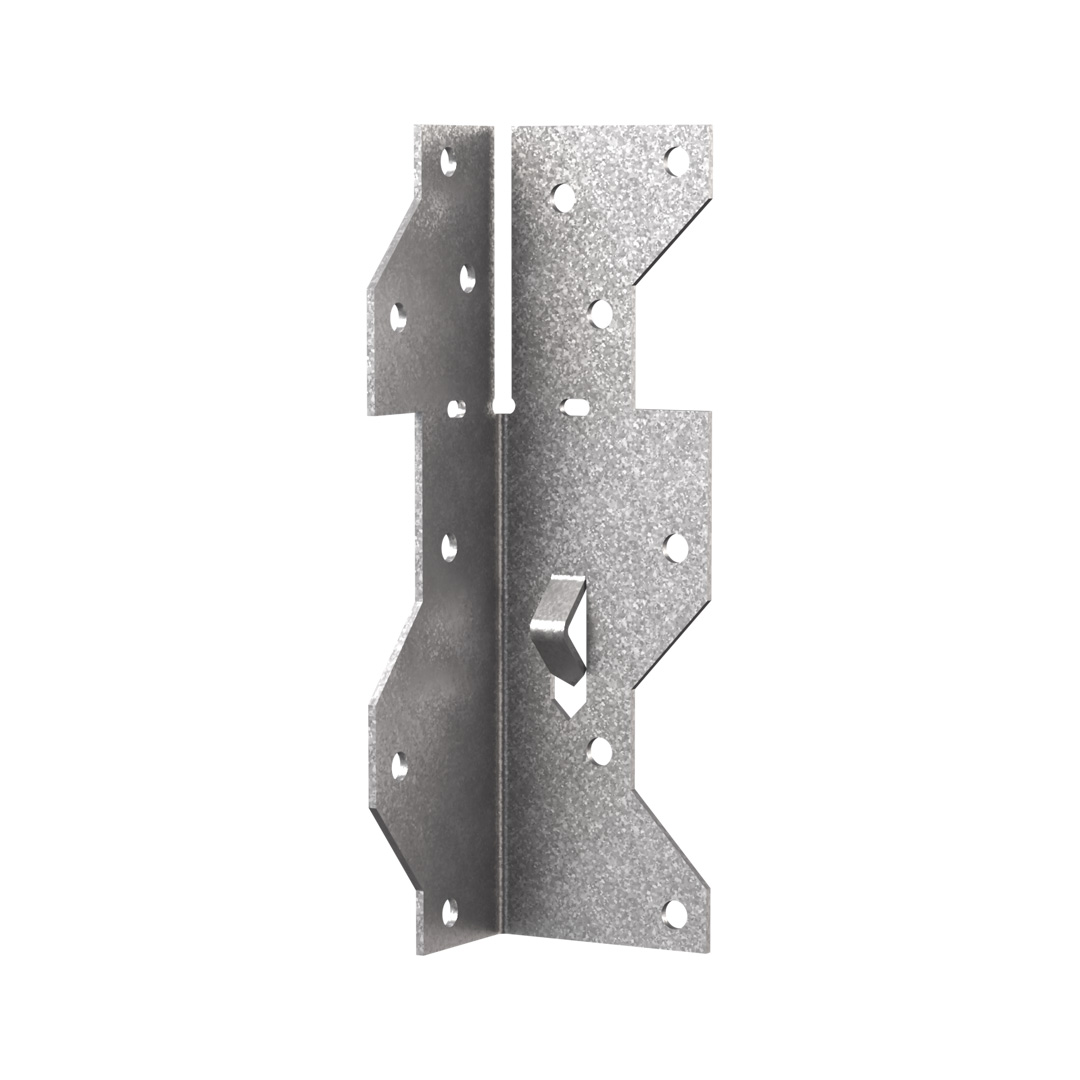

A35E
Złącze gięte
Złącze A35 jest uniwersalnym kątownikiem, który znajduje zastosowanie w wielu rodzajach połączeń. Dwie odginane blachy sprawiają, że złącze A35 jest szeroko stosowane zwłaszcza w połączeniach drewnianych budynków szkieletowych.
Oznaczenie CE
ETA
Cynkowane ogniowo metodą Sendzimira 20µm
Środowisko wewnętrzne
EPD
Klasa użytkowania 2
Szczegóły produktu
Obrazy

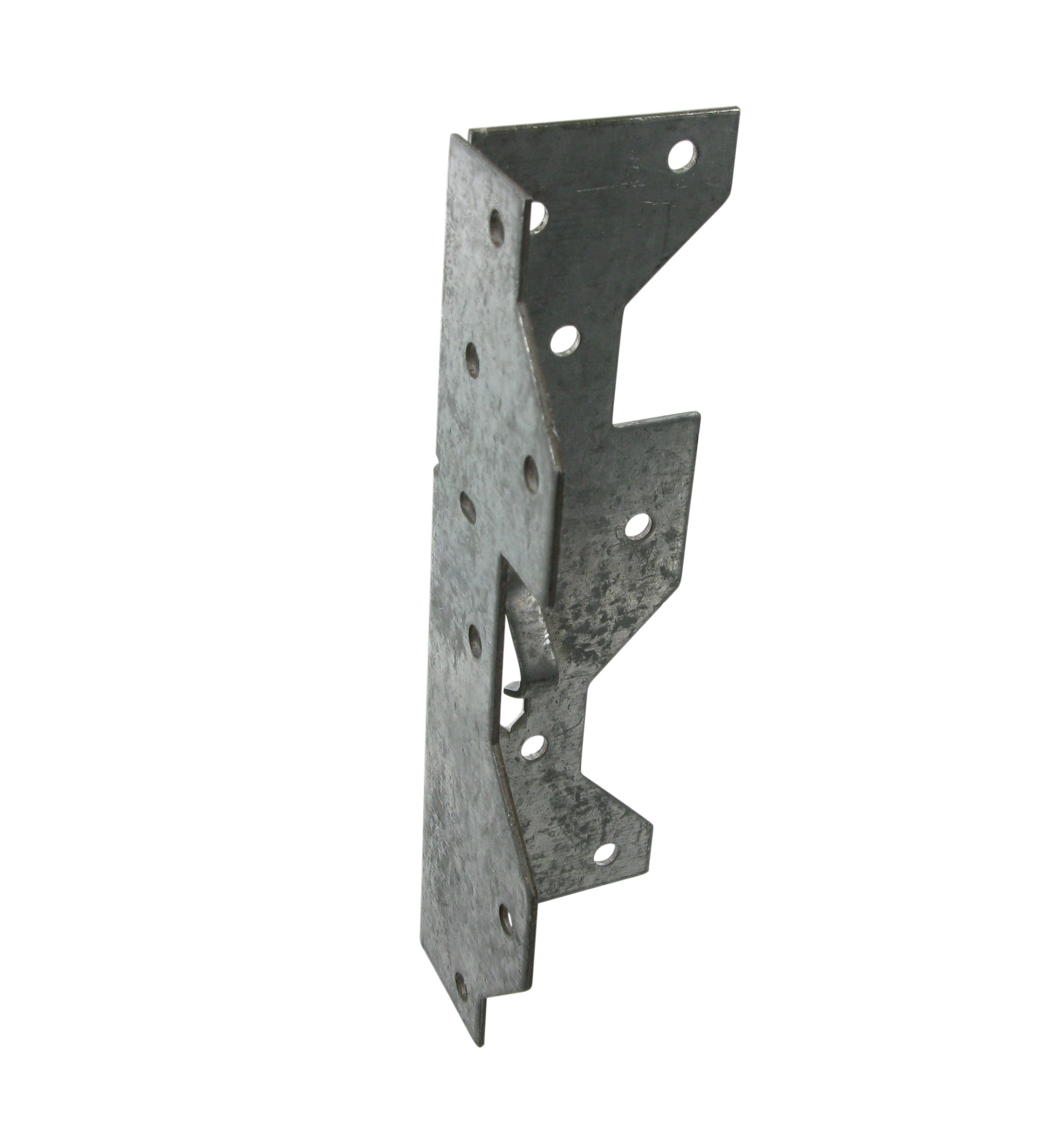

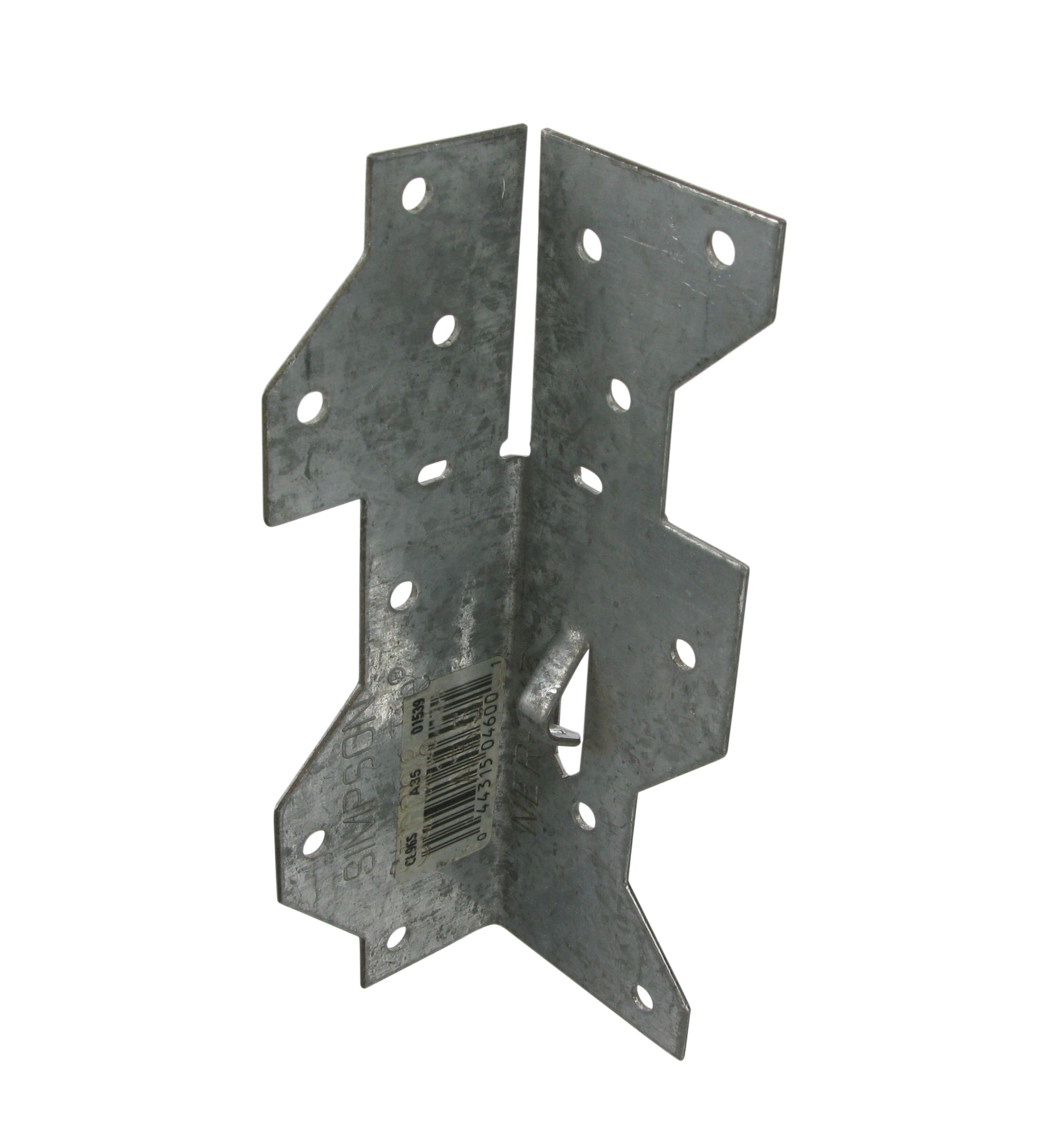

A35
Właściwości
Zastosowanie
Dane techniczne
Wymiary złącza
Wymiary
| Numer referencyjny | Wymiary | |||||||
|---|---|---|---|---|---|---|---|---|
| Wymiary[mm] | Ramię A | Ramię B | Other | |||||
| A[mm] | B[mm] | C[mm] | E[mm] | Grubość[mm] | Okrągłe | Okrągłe | Waga[kg] | |
| Ø3.8 | Ø3.8 | |||||||
| A35E | 33 | 33 | 114 | 39 | 1.2 | 6 | 6 | 0.07 |
Nośności charakterystyczne - gwoździowanie pełne
Wymiary
| Numer referencyjny | Ties capacity | |||
|---|---|---|---|---|
| Nosność charakterystyczna - połączenie drewno do drewna | ||||
| Nośność charakterystyczna - drewno klasy C24 (wzór)[kN] | ||||

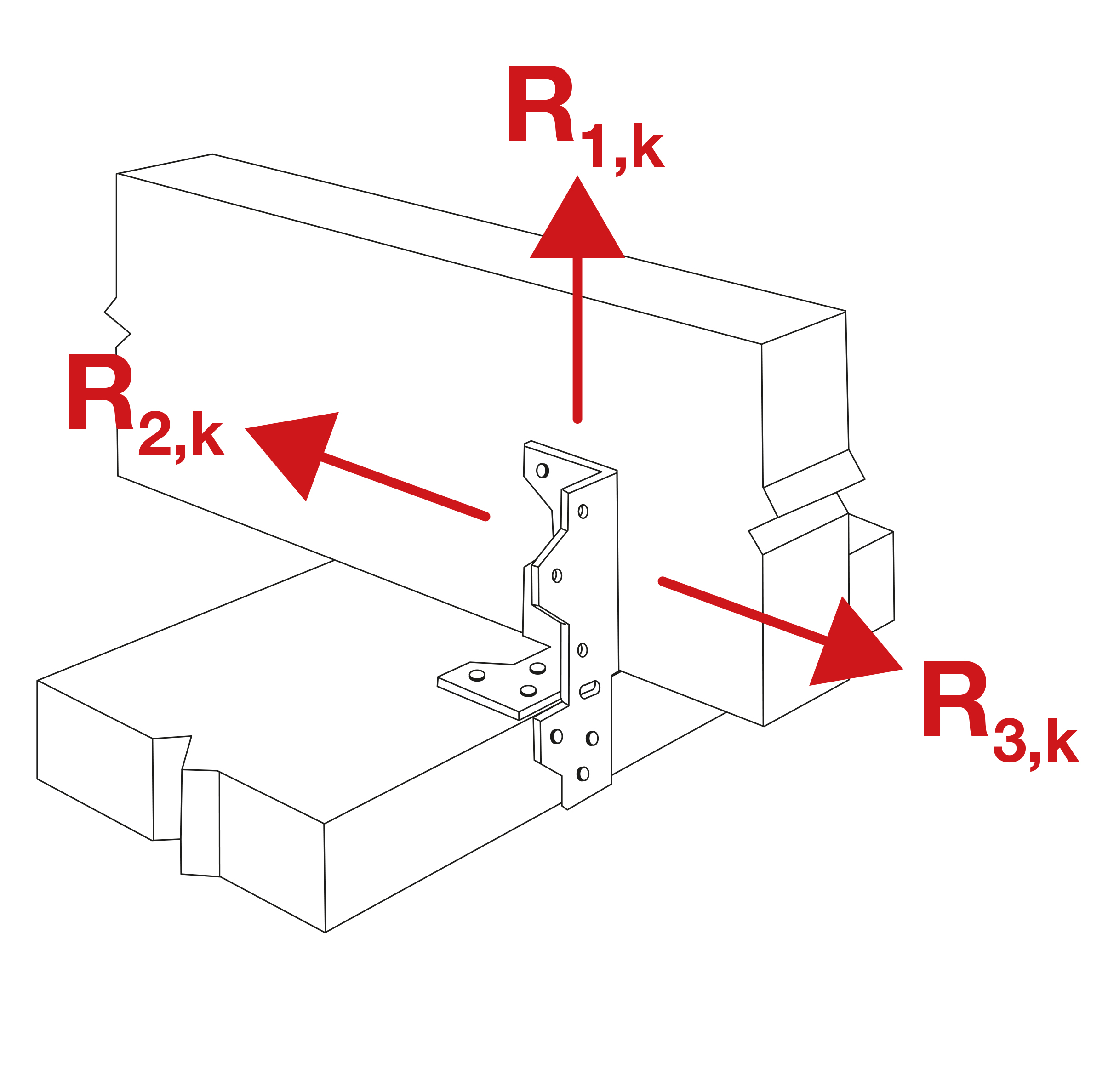

| R₁,ₖ | R2,k = R3,k | |||
| CNA3.1x35 | szt. | CNA3.1x35 | szt. | |
| A35E | 4.6 | 1.3 | 3.1 | 0.89 |
Instalacja

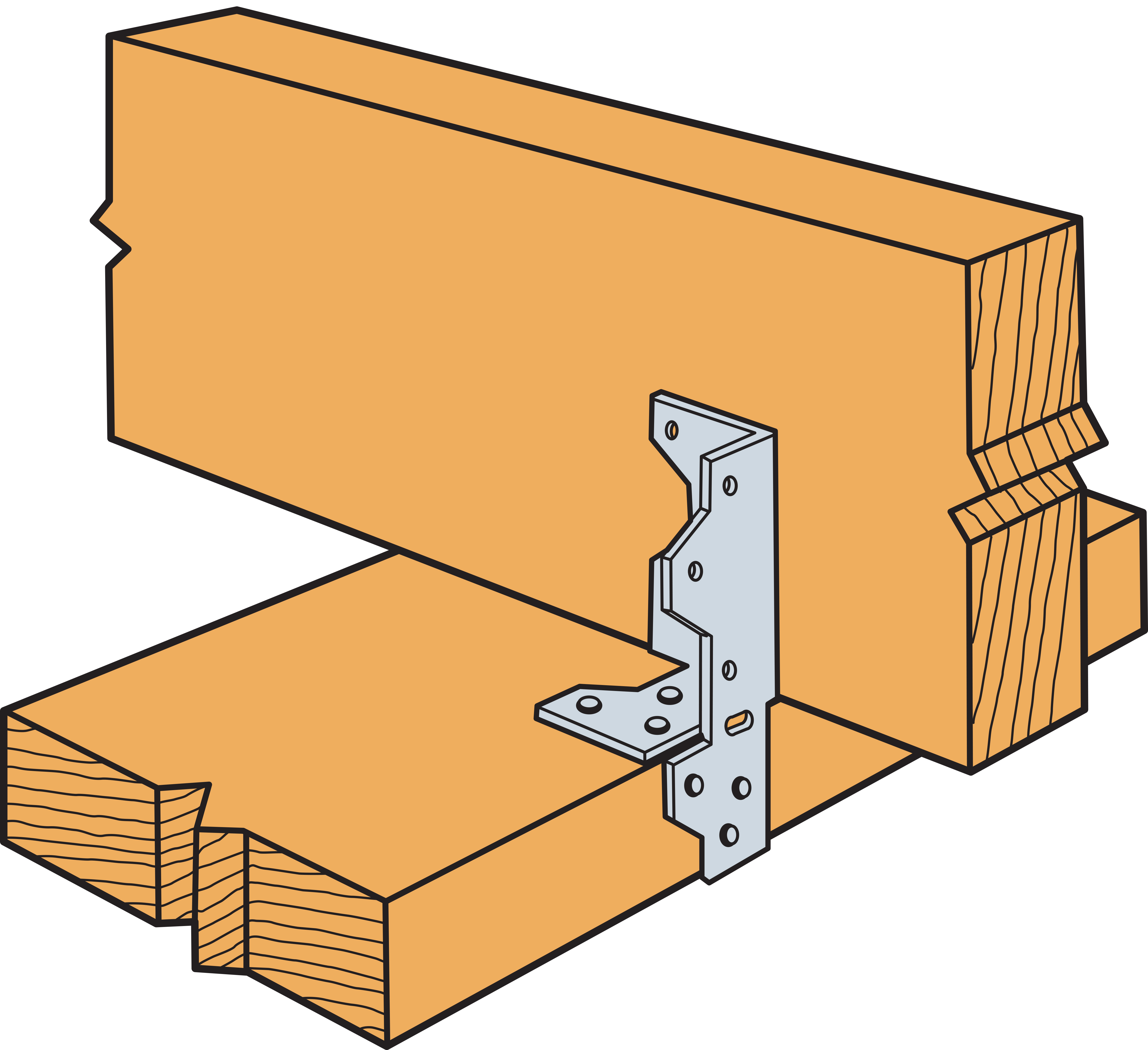

Montaż
Biblioteka CAD i BIM
2D
3D
A35E
-
-
-
-
-
3D Uproszczone
